Pomocí přepínače VEX GO – Knihovna VEX

Použití přepínače vám umožní oživit systém VEX GO bez programování.

Použijte spínač s motorem

Spínač zobrazený z obou stran pro ilustraci, že má port na každé straně. Smart Port není barevný a je menší, zatímco Battery Port je oranžový a větší.

Použití motoru s přepínačem umožňuje ovládat motor bez nutnosti programování.

Na přepínači jsou dva porty. Inteligentní port pro připojení motoru nebo nárazníku LED a oranžový port pro připojení baterie.

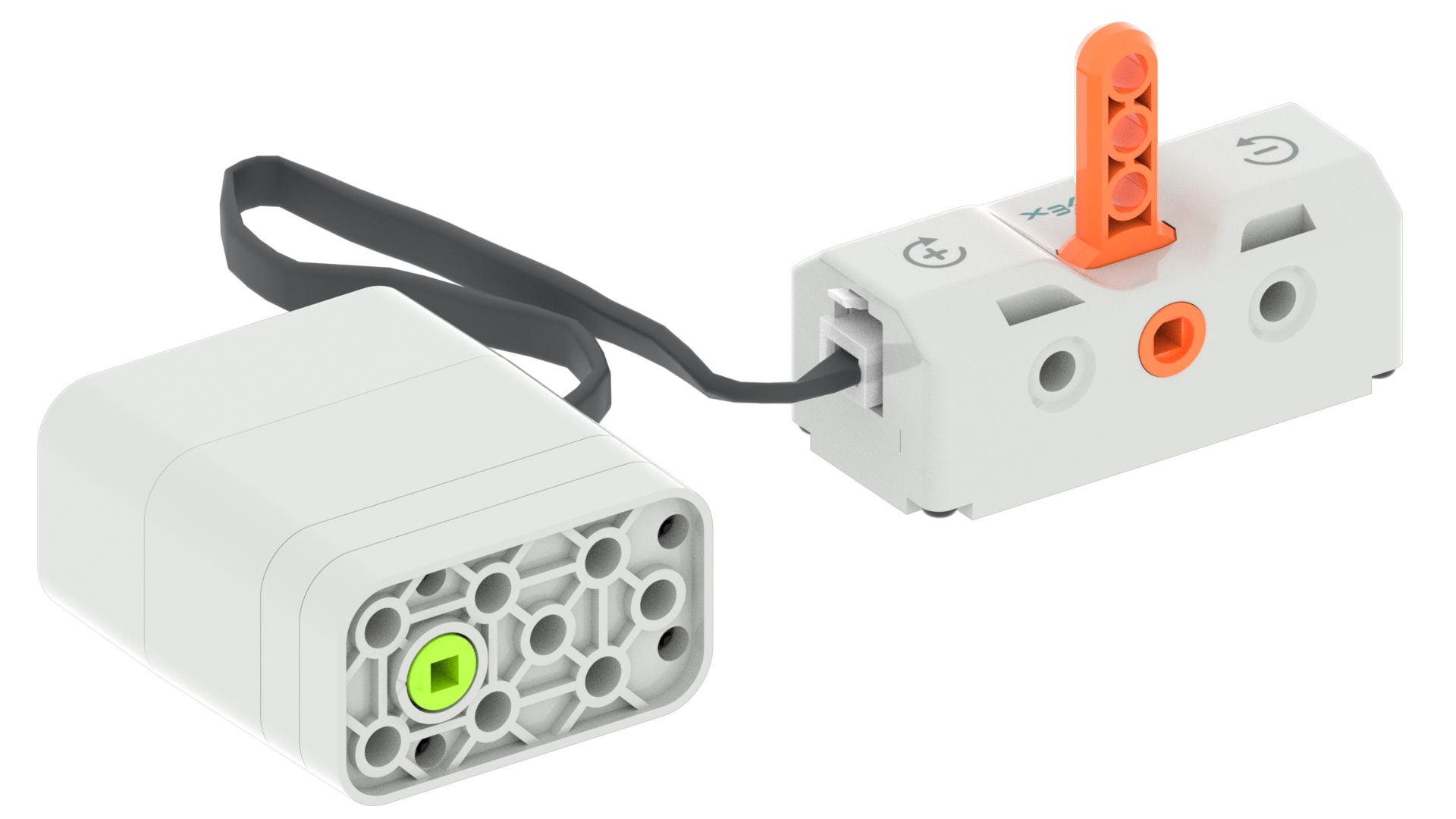

Motor s kabelem zapojeným do Smart Portu přepínače.

Připojte motor k přepínači zasunutím kabelu motoru do portu Smart na přepínači.

Schéma dvou kusů přepínačů s kabely motoru zapojenými do jejich inteligentních portů. Vlevo je motorový kabel plně zapojen a je zde zelená značka zaškrtnutí, zatímco vpravo je motorový kabel zapojen pouze částečně a je tam červené X.

Ujistěte se, že je kabel motoru zcela zasunut do Smart Port na přepínači. Zvuk „cvaknutí“ zajistí, že je kabel zcela zasunut do Smart Portu.

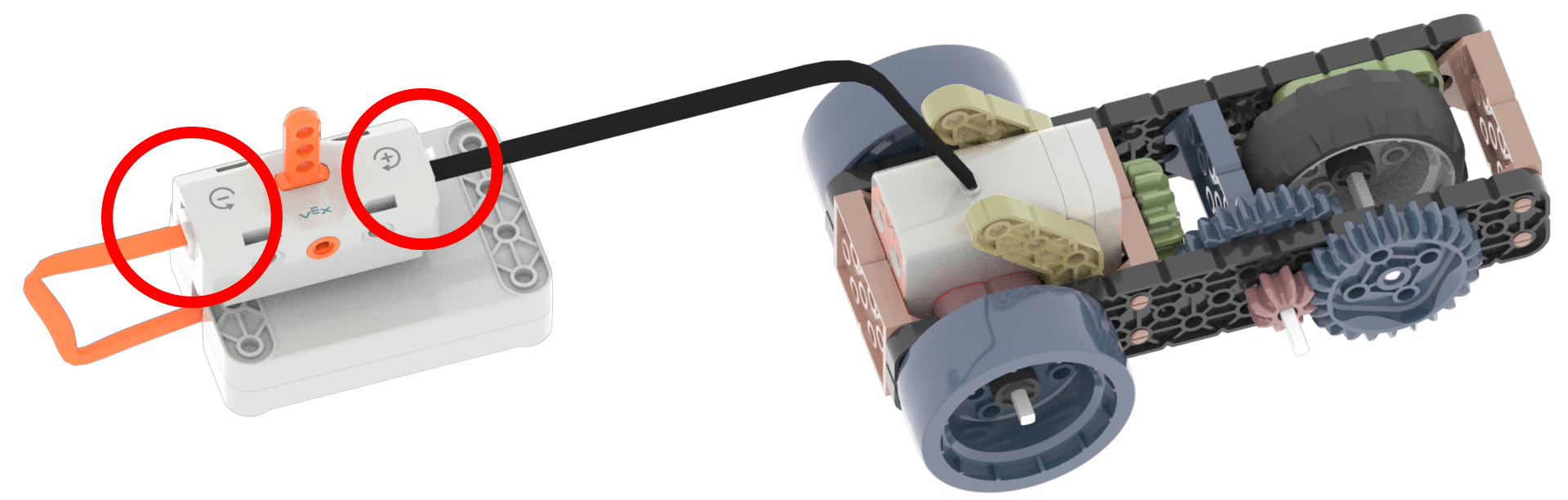

Schéma přepínače s kabelem motoru a kabelem baterie zapojenými do příslušných portů. Použité porty jsou zvýrazněny červenými kroužky.

Chcete-li ovládat motor pomocí spínače, zajistěte, aby byl k spínači připojen motor a baterie.

Na přepínači jsou tři nastavení

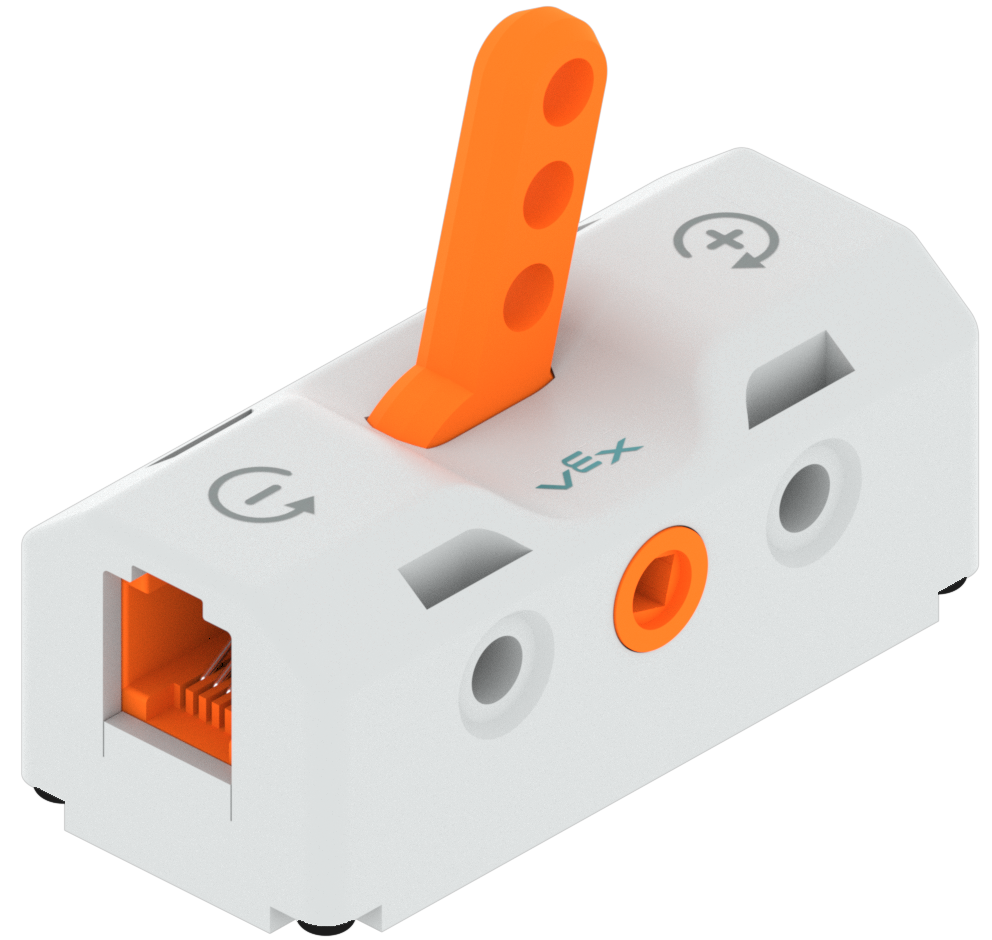

Spínací kus s pákou otočenou do polohy vpřed označené znaménkem plus.

'+': otáčí motor ve směru dopředu.

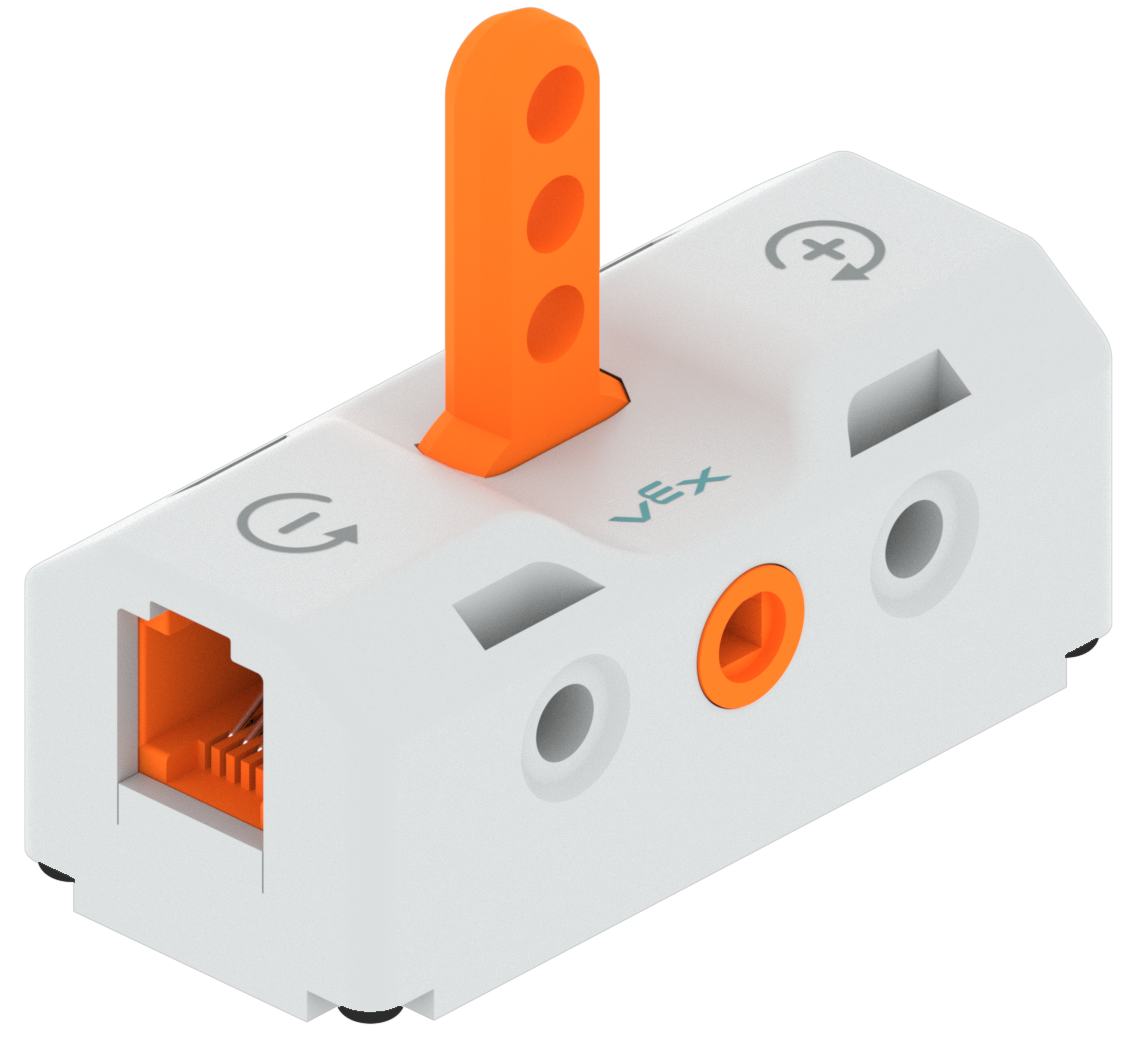

Spínací díl s pákou otočenou do neutrální polohy a směřující přímo nahoru.

Neutrál: vypne motor.

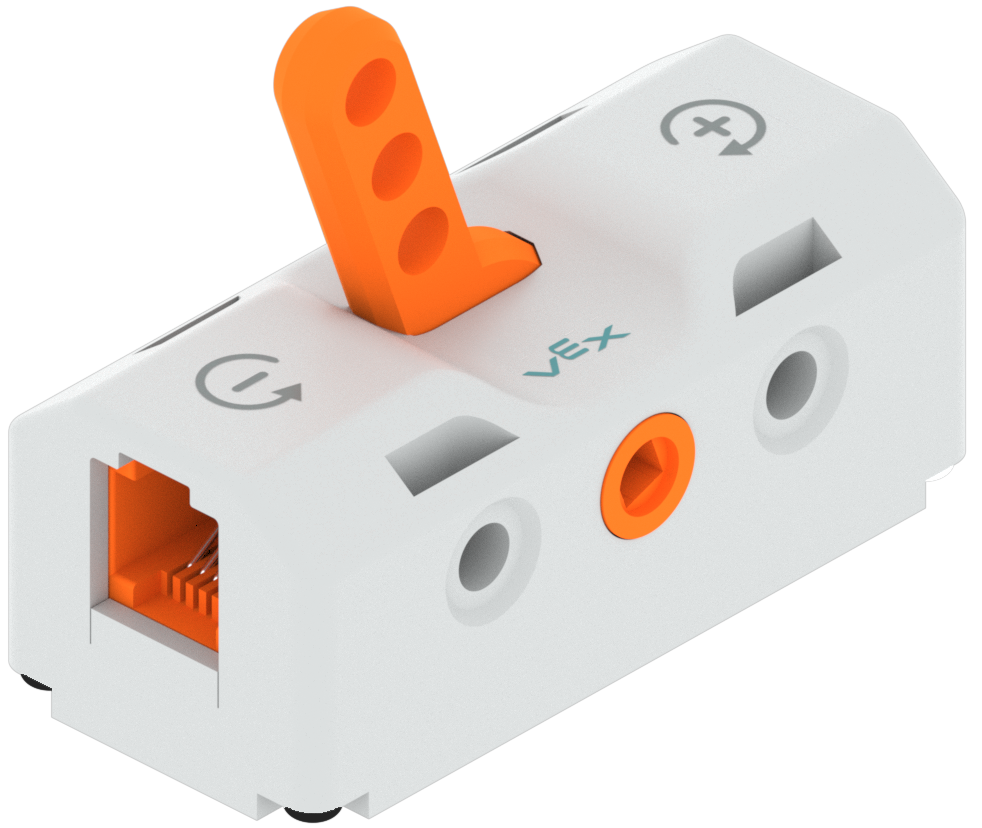

Spínací kus s pákou otočenou do zpětného chodu označený znaménkem mínus.

'-' : otáčí motor v opačném směru.

Prohlédněte si všechna tři nastavení přepínače v této animaci.

Použijte spínač s nárazníkem LED

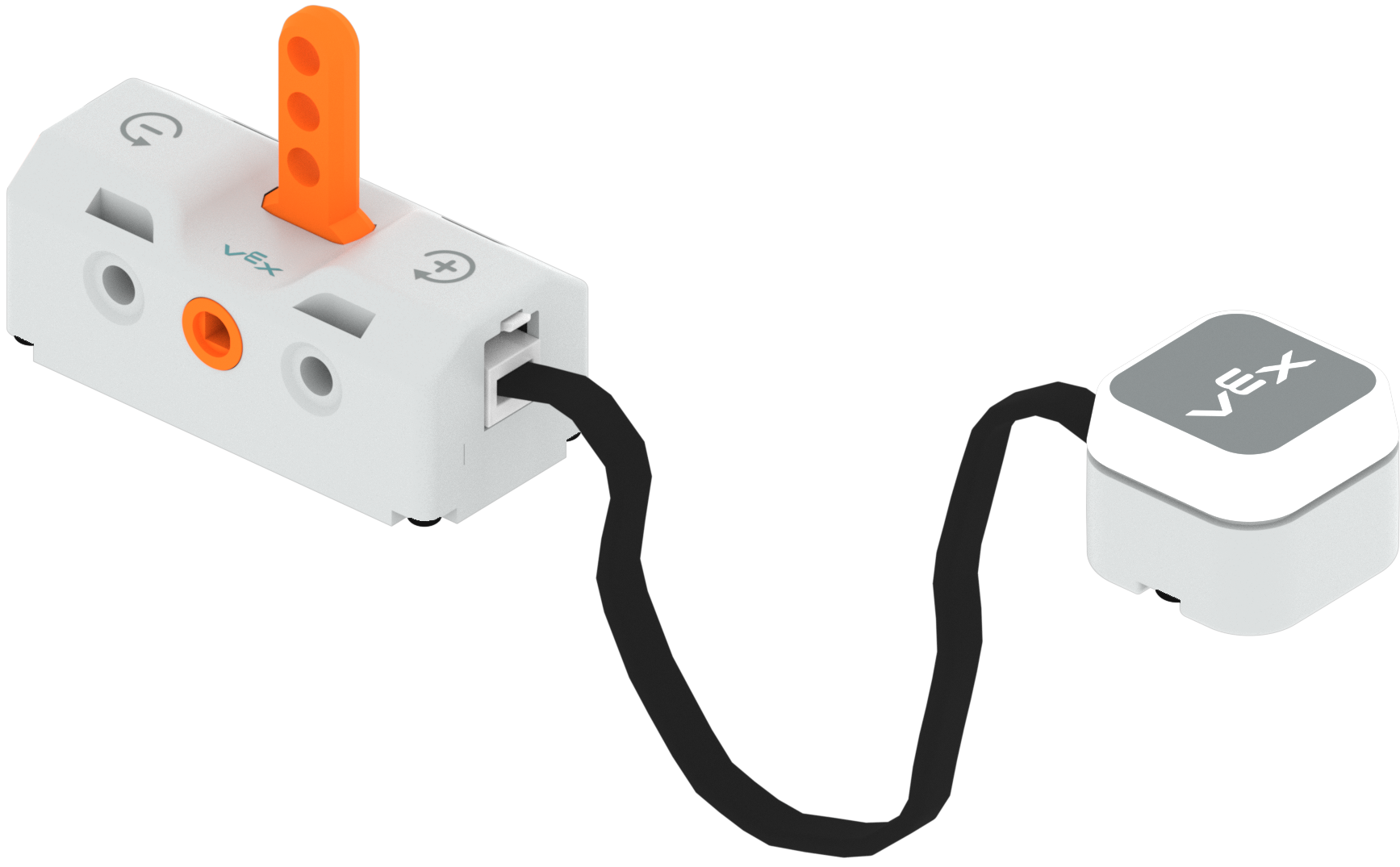

LED nárazník s kabelem zapojeným do chytrého portu přepínače.

Připojte nárazník LED k přepínači vložením kabelu nárazníku LED do inteligentního portu na přepínači.

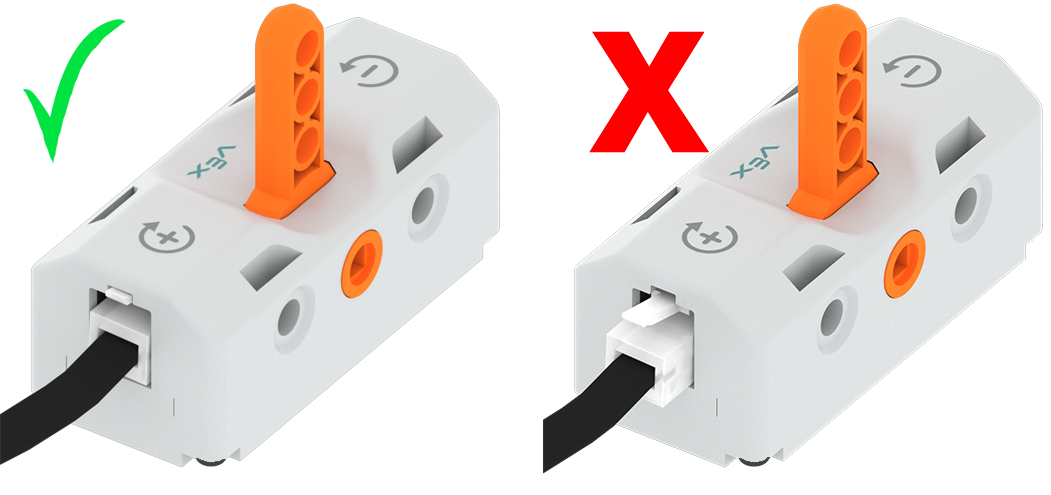

Schéma dvou kusů přepínačů s LED nárazníkovými kabely zapojenými do jejich inteligentních portů. Na levé straně je nárazníkový kabel LED zcela zapojen a je zde zelená značka zaškrtnutí, zatímco napravo je nárazníkový kabel LED zapojen pouze částečně a je zde červené X.

Ujistěte se, že je LED nárazníkový kabel zcela zasunut do chytrého portu na přepínači. Zvuk „cvaknutí“ zajistí, že je kabel zcela zasunut do Smart Portu.

Schéma přepínače s LED nárazníkovým kabelem a bateriovým kabelem zapojeným do příslušných portů.

Chcete-li ovládat nárazník LED pomocí přepínače, ujistěte se, že nárazník LED a baterie jsou připojeny k přepínači.

Po připojení k nárazníku LED jsou na přepínači tři nastavení

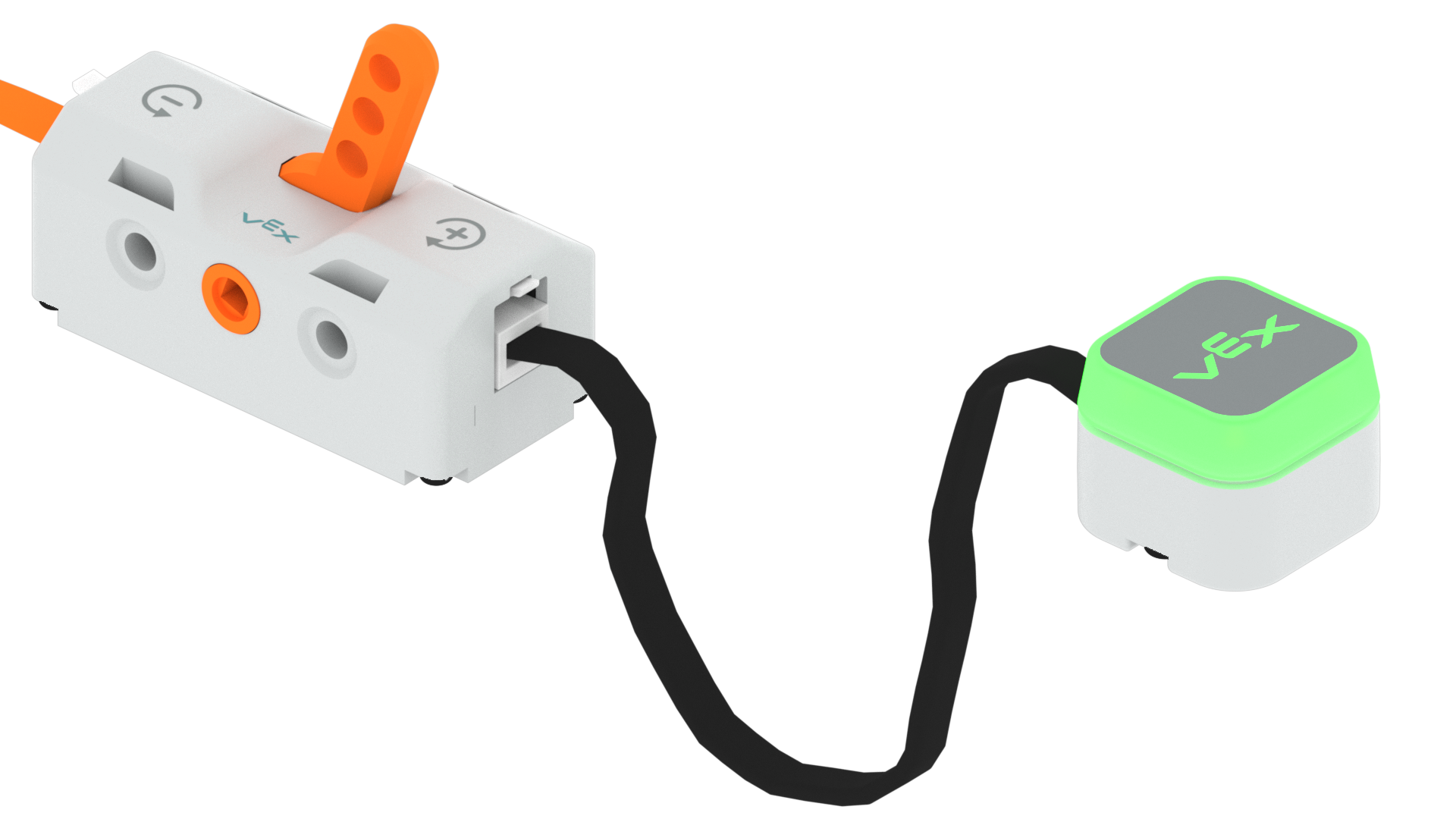

Spínací kus s pákou otočenou do polohy vpřed označené znaménkem plus. Připojený LED nárazník svítí zeleně.

'+' : nastaví barvu LED nárazníku na zelenou.

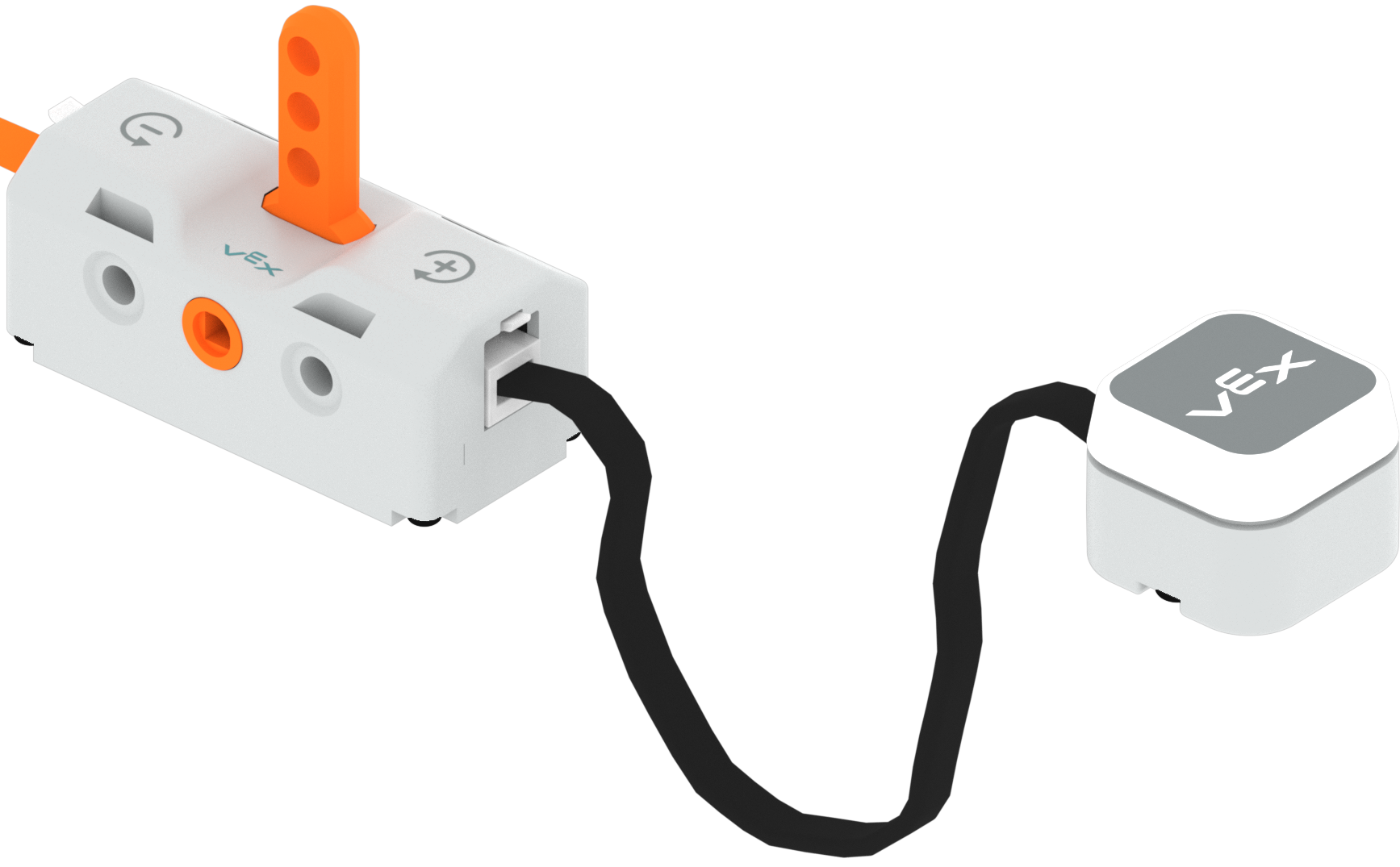

Spínací díl s pákou otočenou do neutrální polohy a směřující přímo nahoru. Připojený nárazník LED je vypnutý.

Neutrál: vypne LED nárazník.

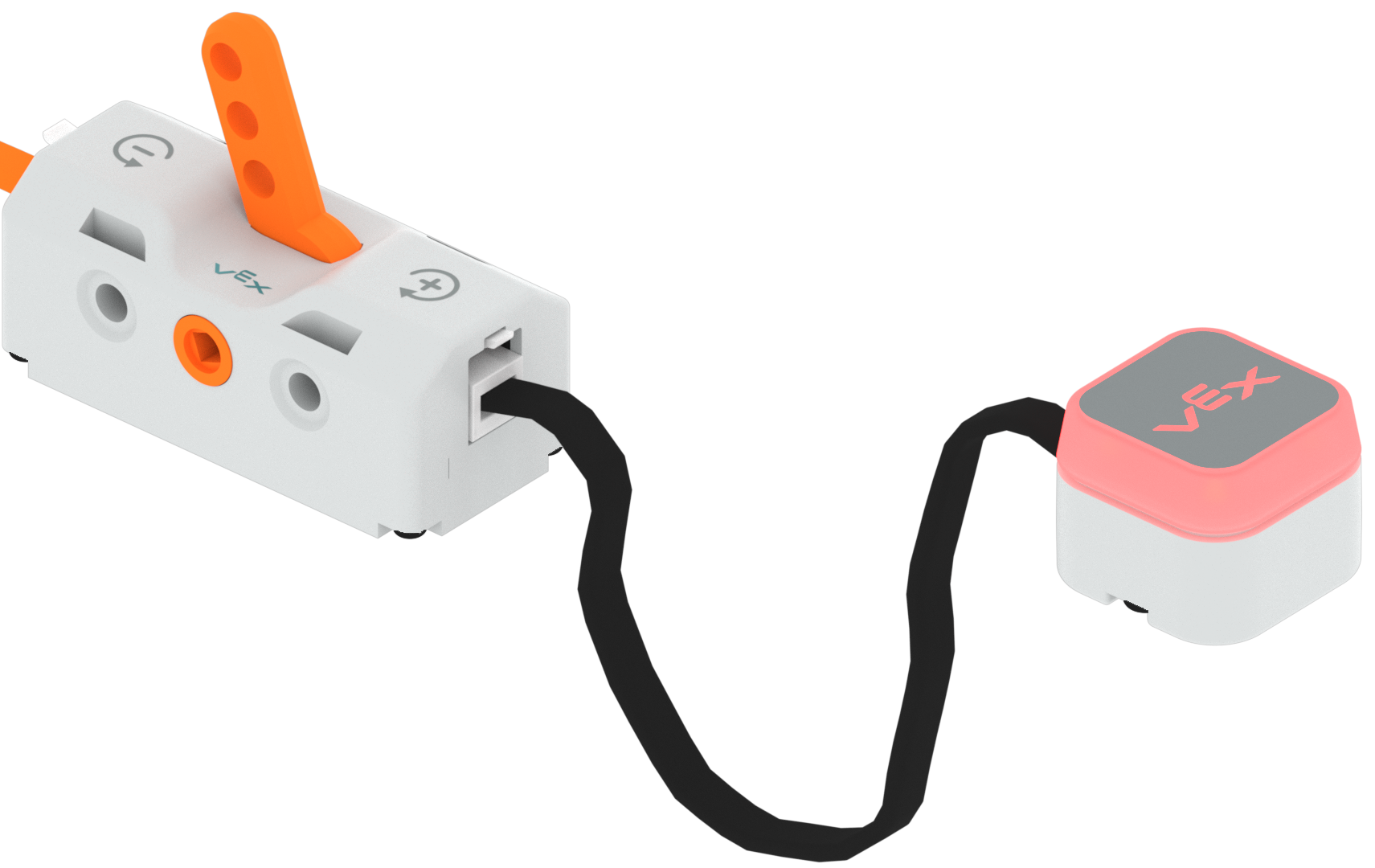

Spínací kus s pákou otočenou do zpětného chodu označený znaménkem mínus. Připojený LED nárazník svítí červeně.

'-' : nastaví barvu LED nárazníku na červenou.
