Pochopení výkonu řadiče V5

Ovladač V5

Největším vylepšením ovladače V5 je jeho obrazovka. Obrazovka umožňuje uživatelům spouštět a zastavovat programy na dálku, sledovat stav baterie robota a stav rádia. Během soutěže mohou řidiči a připoutaní spolujezdci vidět soutěžní hodiny a stav hry. Displej podporuje 10 jazyků.

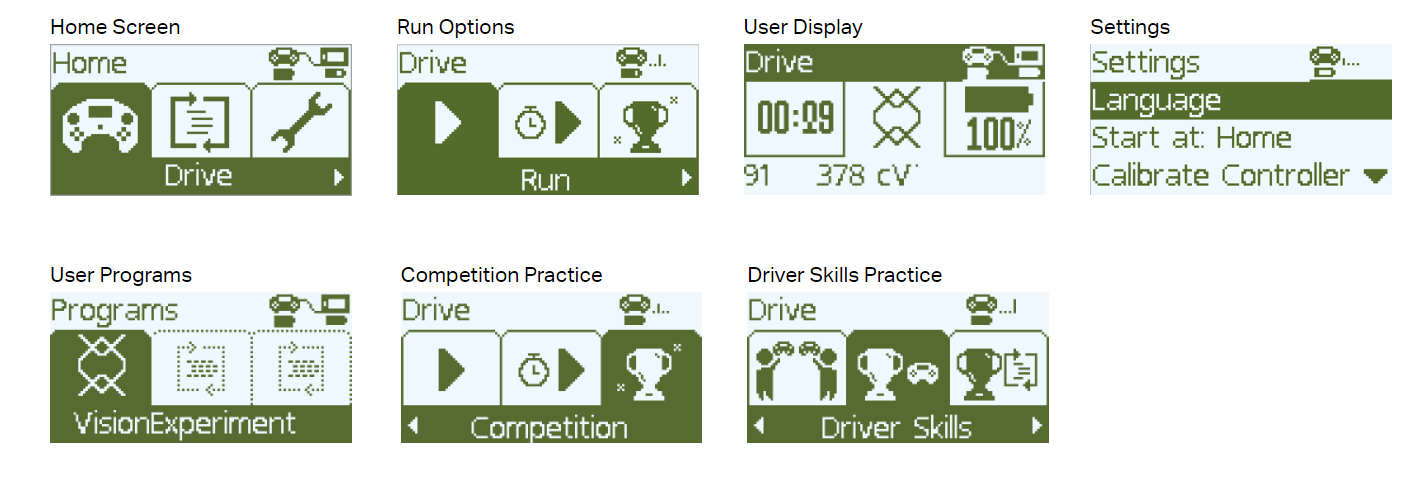

Obrazovky ovladače

Programátoři mohou odesílat data a vícejazyčný text na obrazovku pro ladění a informace o ovladačích. Při použití dvou připojených ovladačů lze do každého ovladače posílat nezávislé zprávy.

Ovladač používá interní dobíjecí baterii s 10 hodinovou dobou provozu a dlouhou životností baterie. Baterie je navržena pro celodenní provoz na akcích bez nutnosti dobíjení. Nabíjení probíhá pomocí micro USB kabelu a trvá přibližně 1 hodinu.

Funkce:

  • Dva Smart Porty se používají pro tethering k mozku a Tethering dvou ovladačů.
  • Jeden port Field Control pro soutěže
  • USB pro nabíjení a pro bezdrátové programování a ladění
  • 12 tlačítek je plně konfigurovatelných uživatelskými programy
  • Tlačítka se také používají pro navigaci v nabídce, když program neběží
  • Dva 2osé joysticky pro přesné ovládání robota
Programování ovladače
Události
při (stisknuto.tlačítko ovladače)
při (uvolněné tlačítko ovladače)
při (změna.osy ovladače)

Nastavení
Nastavení obrazovky ovladače()
Akce
Controller.screen.print()
Controller.screen.clearScreen())
Controller.screen.clearLine()
Controller.screen.newLine()
Controller.screen. widget()
Controller.rumble()

Snímání
Controller.button.pressing()
Controller.axis.position()
  Specifikace ovladače V5 Joystick VEXnet
Uživatelské rozhraní Vestavěný monochromatický LCD 128 x 64 pixelů
Podsvícení bílými nebo červenými LED diodami
3 Červené Zelené LED diody
27 Vzory blikání LED
Vlastnosti rozhraní Vyberte, spusťte, zastavte programy
Úroveň baterie robota a ovladače a partnera
Typ rádiového spojení a síla signálu
Indikace soutěžního režimu
Výběr jazyka (10 možností)
Kontrolka LED
Kontrolka robota
Kontrolka propojení
Kontrolka hry
Uživatelská zpětná vazba Až (3) řádky vícejazyčného textu na LCD
Nebo zobrazte hodiny hry, stav baterie a (1) řádek textu

Bezdrátový VEXnet 3.0 a Bluetooth 4.2
Stahování a ladění rychlostí 200 kb/s
VEXnet 2.0
Stahování a ladění rychlostí 90 kb/s
Analogová osa 2 joysticky 2 joysticky
Tlačítka 12 12
Extra funkce Haptický duní motor Senzor náklonu
Typ baterie Li-ion Šest dobíjecích AAA článků
Doba chodu baterie 8-10 hodin Méně než 1 hodina
Doba nabíjení baterie 1 hodina
Typ partnerského ovladače Ovladač V5 Joystick VEXnet nebo Partnerský joystick
Hmotnost 0,77 lb (350 g) 0,47 lb (213 g)
