VEXcode VR lze použít k výuce a procvičování mnoha různých matematických konceptů, jako je pořadí operací, řešení rovnic, řešení pravoúhlých trojúhelníků, používání Pythagorovy věty, kategorizace tvarů a mnoho dalších.
Operátorské bloky
Operátorské bloky jsou součástí kategorie Operators ve VEXcode VR. Tyto bloky spadají do kategorie Reporter bloků, takže hlásí hodnoty z proměnných, senzorů nebo výpočtů. Další informace o blocích Reporter najdete v článku Tvary a význam bloků.
Operátorské bloky lze použít k určení výpočtů, jako jsou:
- Základní operace (sčítání, odčítání, násobení, dělení)
- Zaokrouhlování
- Absolutní hodnota
- Goniometrické funkce (sinus, kosinus, tangens, arkussinus, arkkosinus, arkustangens)
- Logaritmy
- Určete nerovnosti
- Používejte spojky (a), disjunkce (nebo,) a negace (ne), které se používají v diskrétní matematice.
Další informace o blocích operátora naleznete v Nápovědě informací.
Použití okna monitoru a konzoly monitoru
Okno monitoru a konzolu monitoru lze použít k zobrazení zprávy, hlášení hodnot senzoru nebo ke shromažďování dat, čímž lze vytvářet uživatelsky čitelné výstupy z projektů VEXcode VR. To může být užitečné při určování matematických výpočtů.

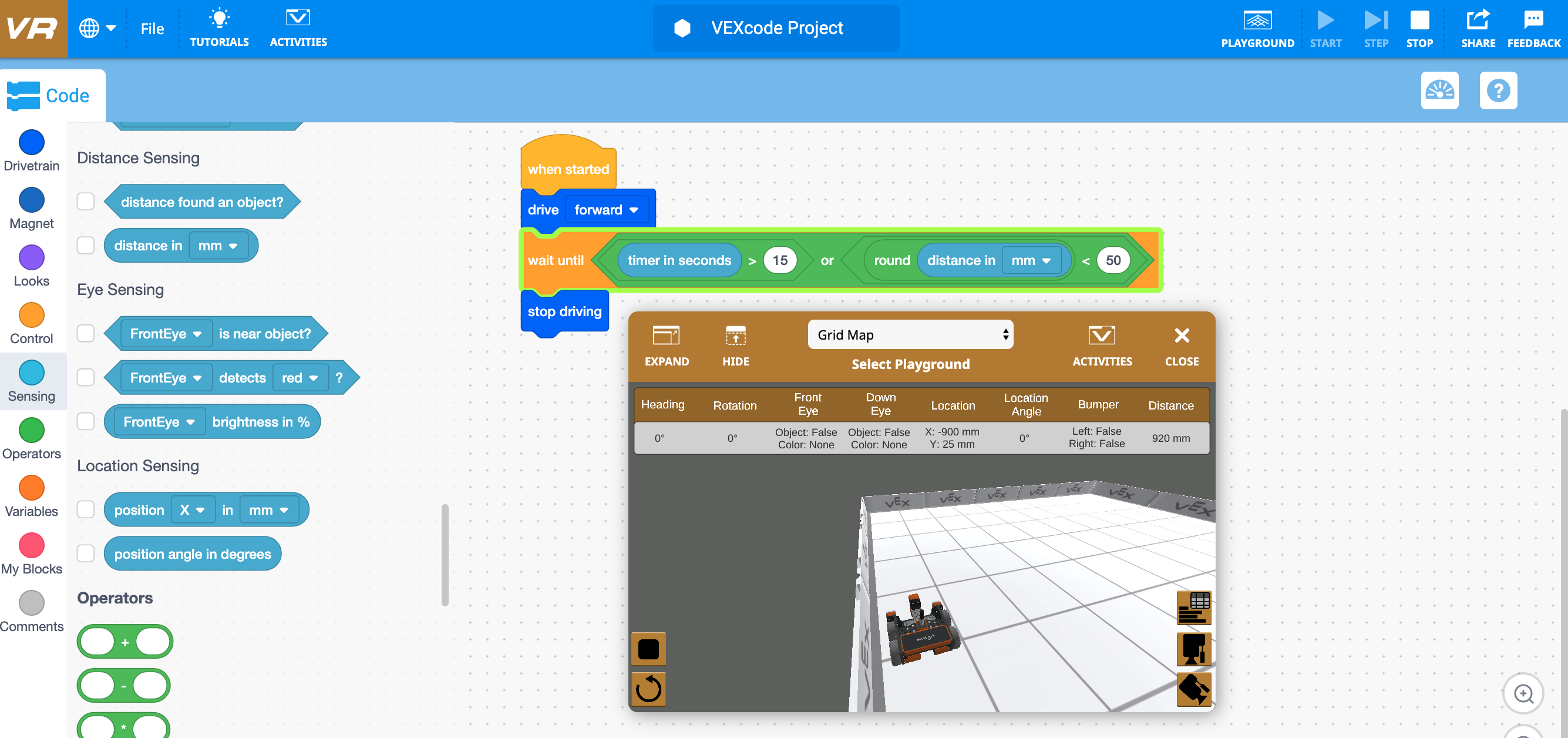

Například v následujícím projektu možnost vidět aktuální hodnotu časovače v sekundách v okně Monitor umožňuje uživateli vidět, který z příkazů v disjunkci (blok Or) způsobí, že podmínka bude pravdivá. Protože robot VR dosáhne stěny před prahem 15 sekund, bude platit další podmínka v bloku nebo , že robot VR bude méně než 50 mm od stěny.
Tiskovou konzoli lze také použít k zobrazení jednotlivých momentů v projektu, jako je zobrazení různých stran kreslení pro kategorizaci tvarů nebo tisk výpočtů.

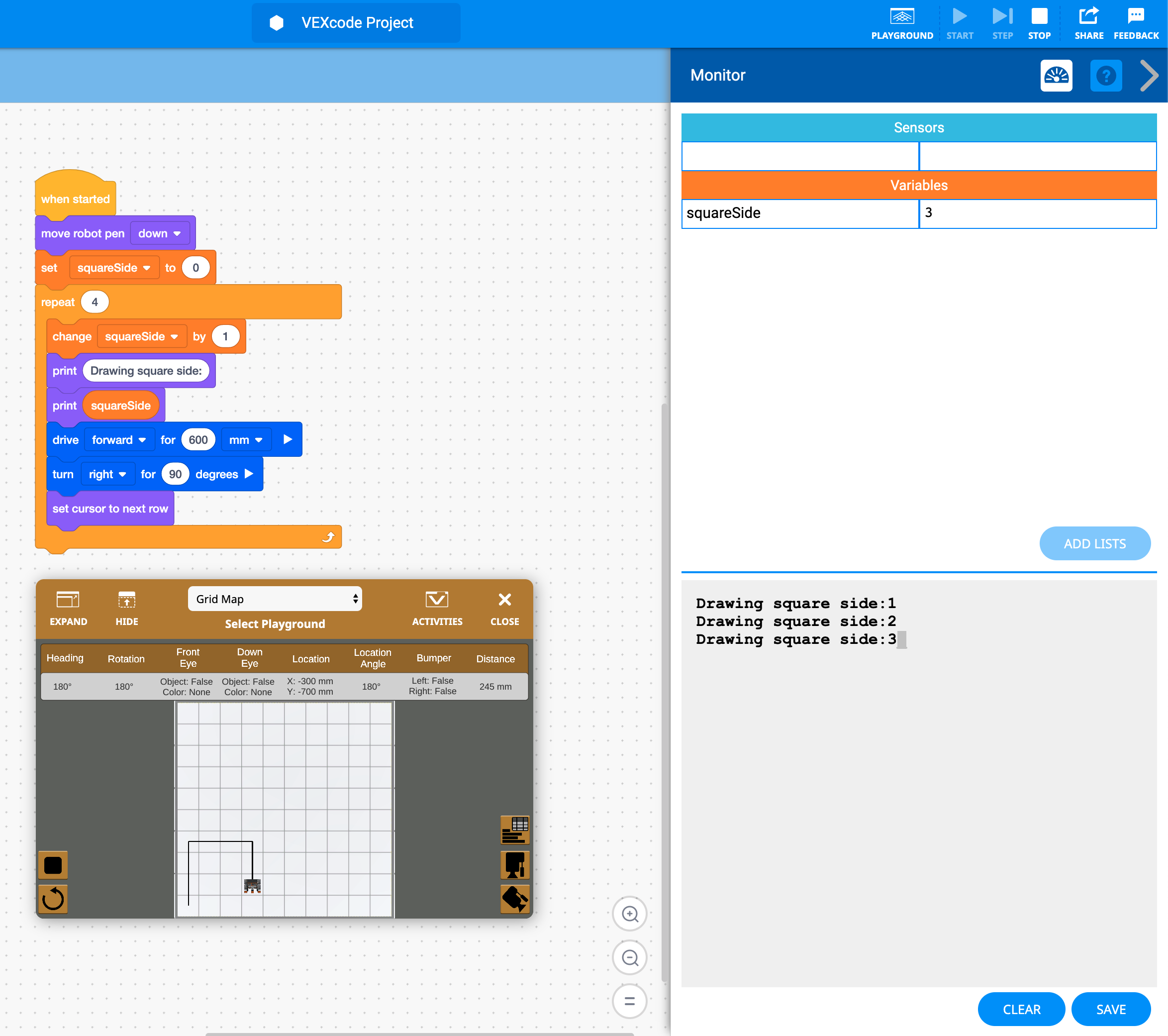

V následujícím příkladu lze konzolu monitoru nebo okno monitoru použít k zobrazení strany čtverce, kterou robot VR aktivně kreslí. To pomáhá uživateli lépe kategorizovat tvary podle počtu stran (trojúhelník, čtyřúhelník, pětiúhelník, šestiúhelník atd.…).
Příklad Pythagorovy věty
V následujícím příkladu bude robot VR řešit třetí stranu Pythagorovy trojky pomocí Pythagorovy věty. K nalezení chybějící strany pravoúhlého trojúhelníku se používá Pythagorova věta. Vzorec je následující:
Pythagorova věta: a2 + b2 = c2
V tomto příkladu jsou uvedeny dvě strany 600 a 800 mm. Uživatel má vypočítat třetí stranu pomocí bloků z kategorie Operators. Některé známé vlastnosti pythagorejské trojice jsou, že strany jsou v poměru 3:4:5 a tři vnitřní úhly jsou přibližně 90, 36,9 a 53,1 stupňů.
Projekt použije proměnné a operátorské bloky k výpočtu chybějící strany. Konzola monitoru se použije k pozorování délky všech tří stran, jakmile budou vypočteny. To umožňuje uživateli vidět hodnotu třetí strany při jejím výpočtu.
Všimněte si, jak se vzorec vytváří v projektu pomocí bloků proměnných a operátorů:
Všimněte si také, že robot bude muset otočit vnější úhel 143,1 stupňů a ne vnitřní úhel 36,9 stupňů kvůli tomu, jak je robot otočen čelem poté, co nakreslí stranu B.
36,9 stupně je vnitřní úhel trojúhelníku, ale robot VR bude muset otočit hodnotu vnějšího úhlu, aby trojúhelník správně nakreslil.
