Sestavení vlastních kabelů V5 Smart Cables vlastní délky poskytuje velkou flexibilitu pro umístění senzorů a/nebo motorů a navíc umožňuje efektivní správu kabelů.
Požadované zásoby

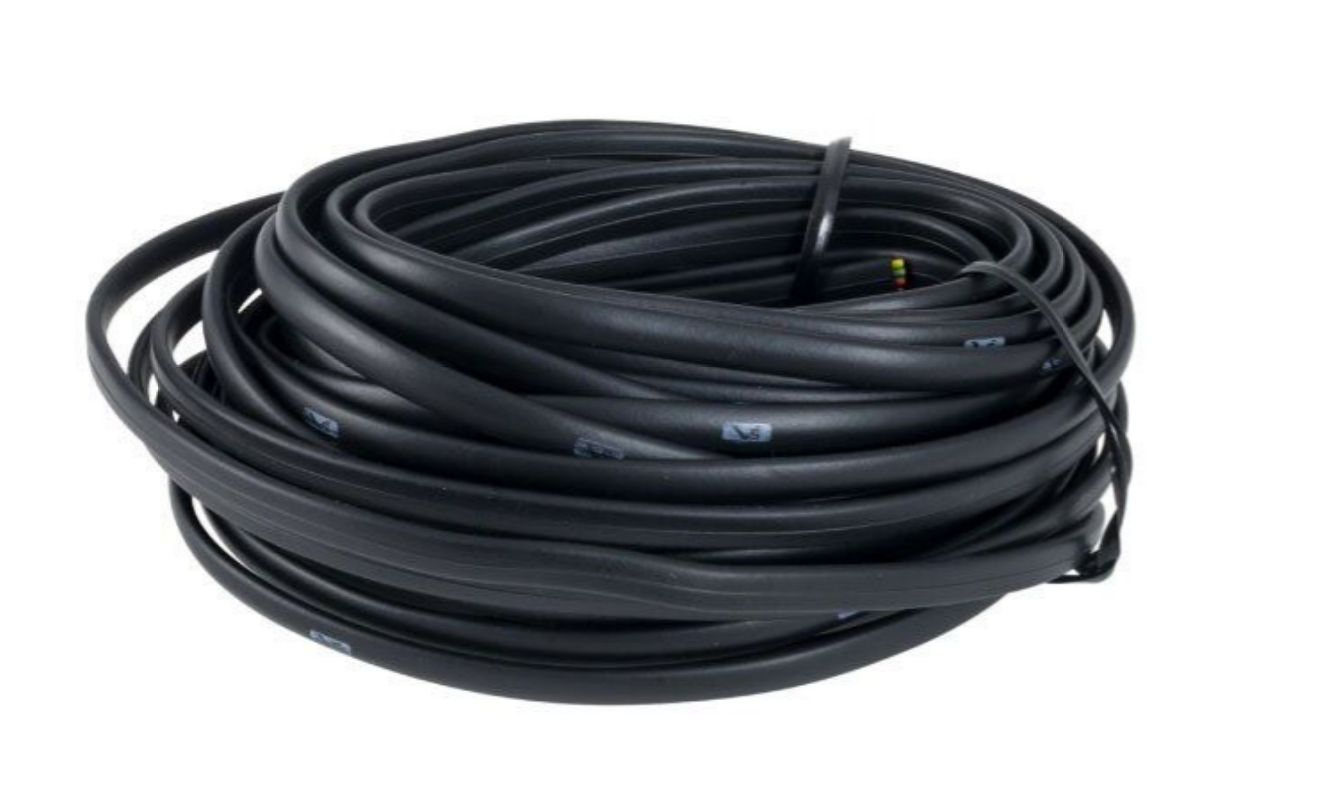

Potřebný materiál pro sestavení inteligentních kabelů V5 vlastní délky zahrnuje:
Popisovač nebo jiné psací náčiní používané k označení místa řezání na kabelu.
Poznámka: Nějaký řetězec je užitečný, ale není vyžadován.
Měření a řezání chytrého kabelu V5
Rozložte kabel V5 Smart mezi Smart Port na V5 Brain a Smart Port na zařízení.

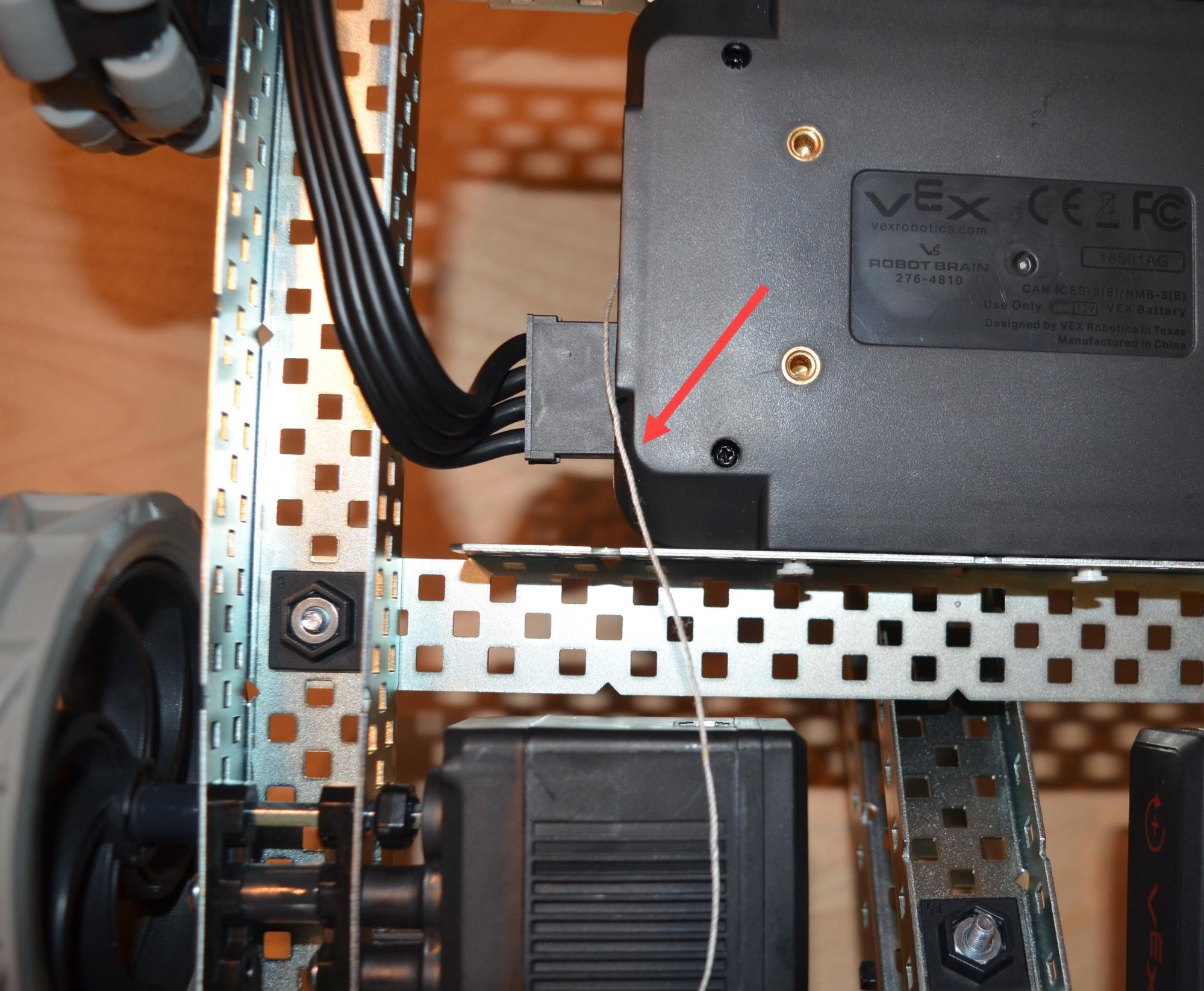

Kabel může být tuhý a obtížně se pokládá. Pokud ano, možností je použít kus provázku k měření vzdálenosti mezi dvěma Smart Porty.
Jakmile změříte délku kabelu, ponechte na každém konci trochu místa navíc pro konektory. Poté pomocí fixu nebo jiného psacího náčiní označte na kabelu místo, kde by měl být odříznut.

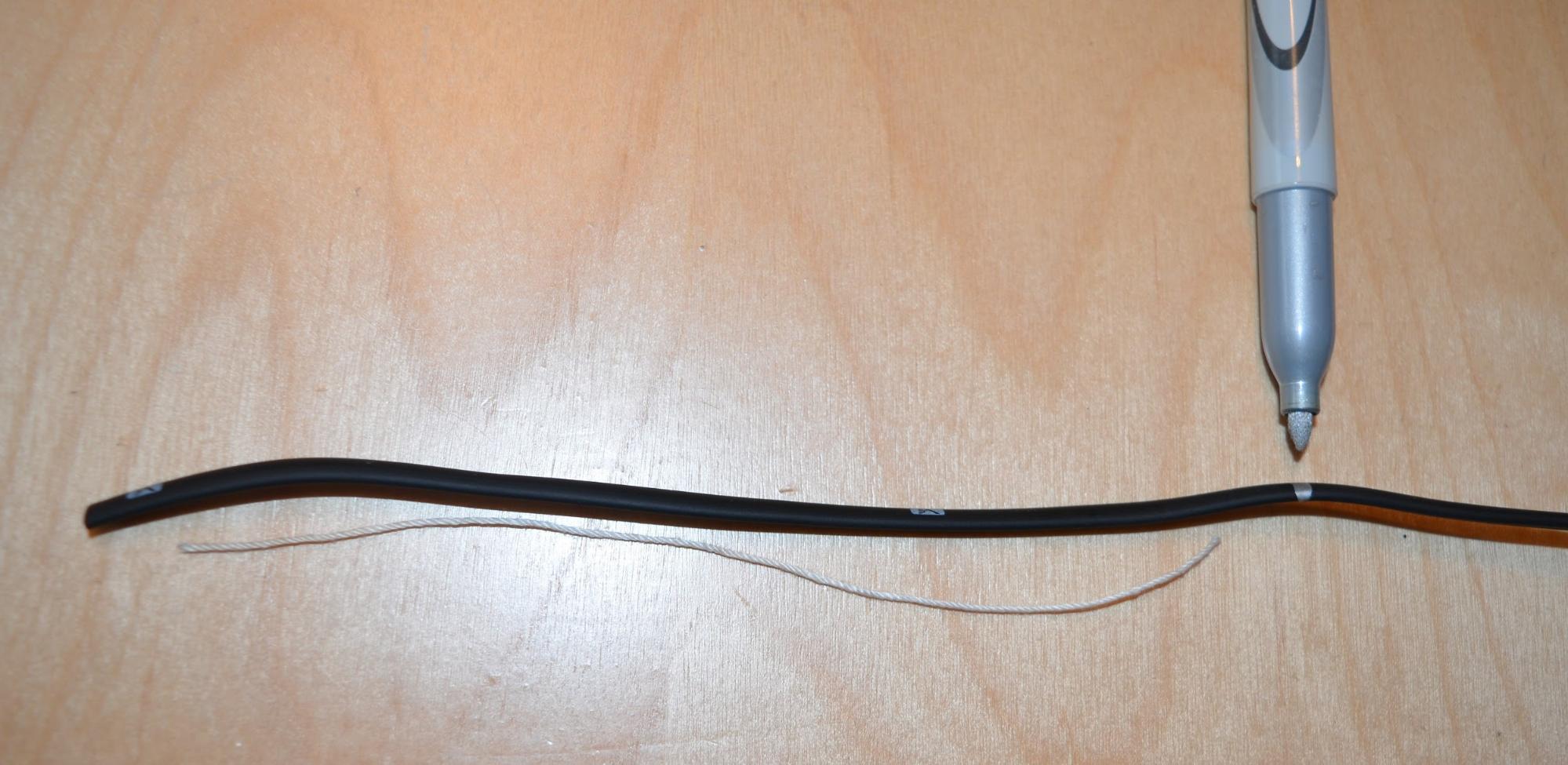

Další možností je ustřihnout kousek provázku na požadovanou délku, jakou by měl kabel mít. Poté umístěte provázek vedle kabelu, abyste změřili vzdálenost, a před označením místa řezu ponechte na každém konci trochu navíc pro konektory.

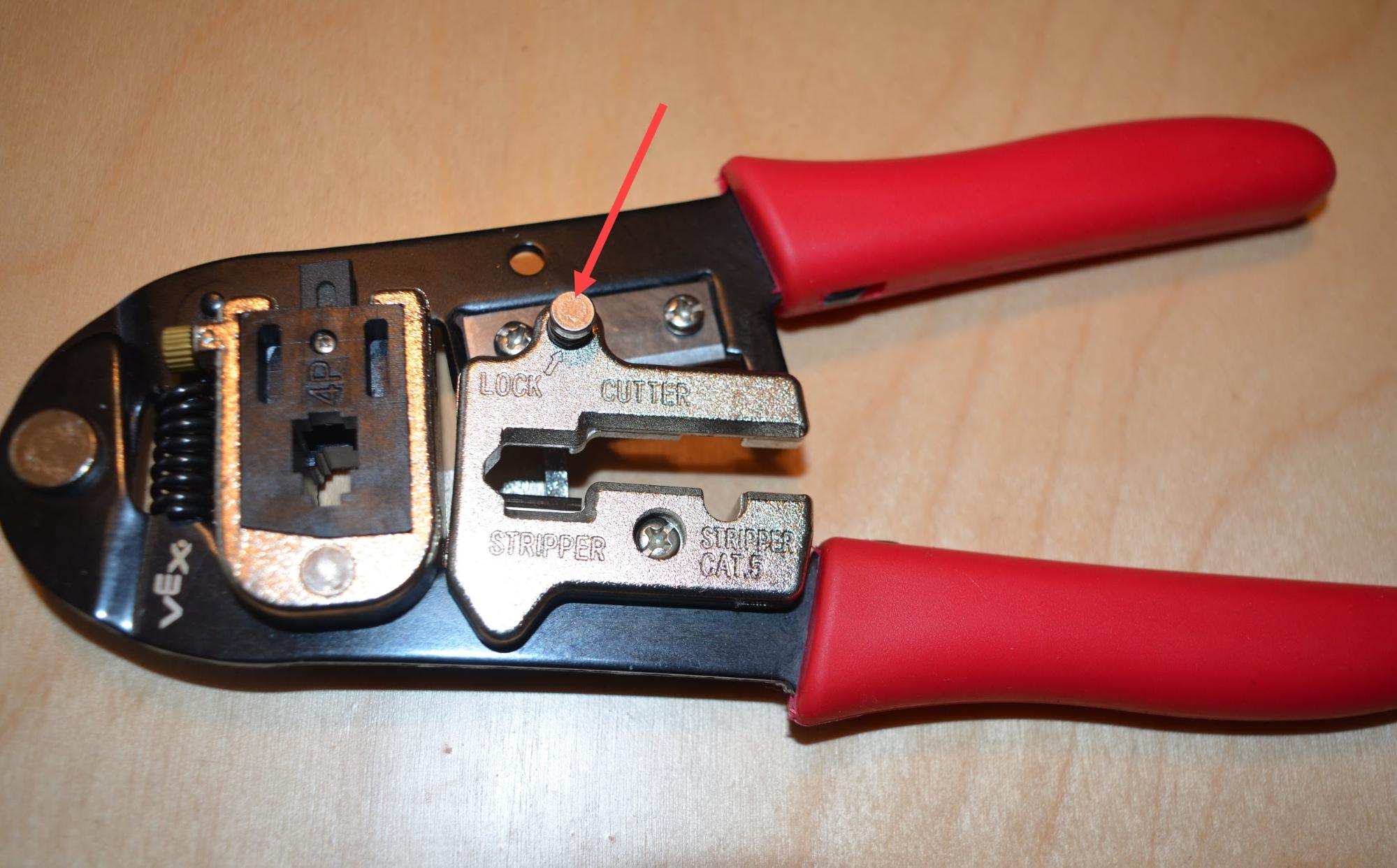

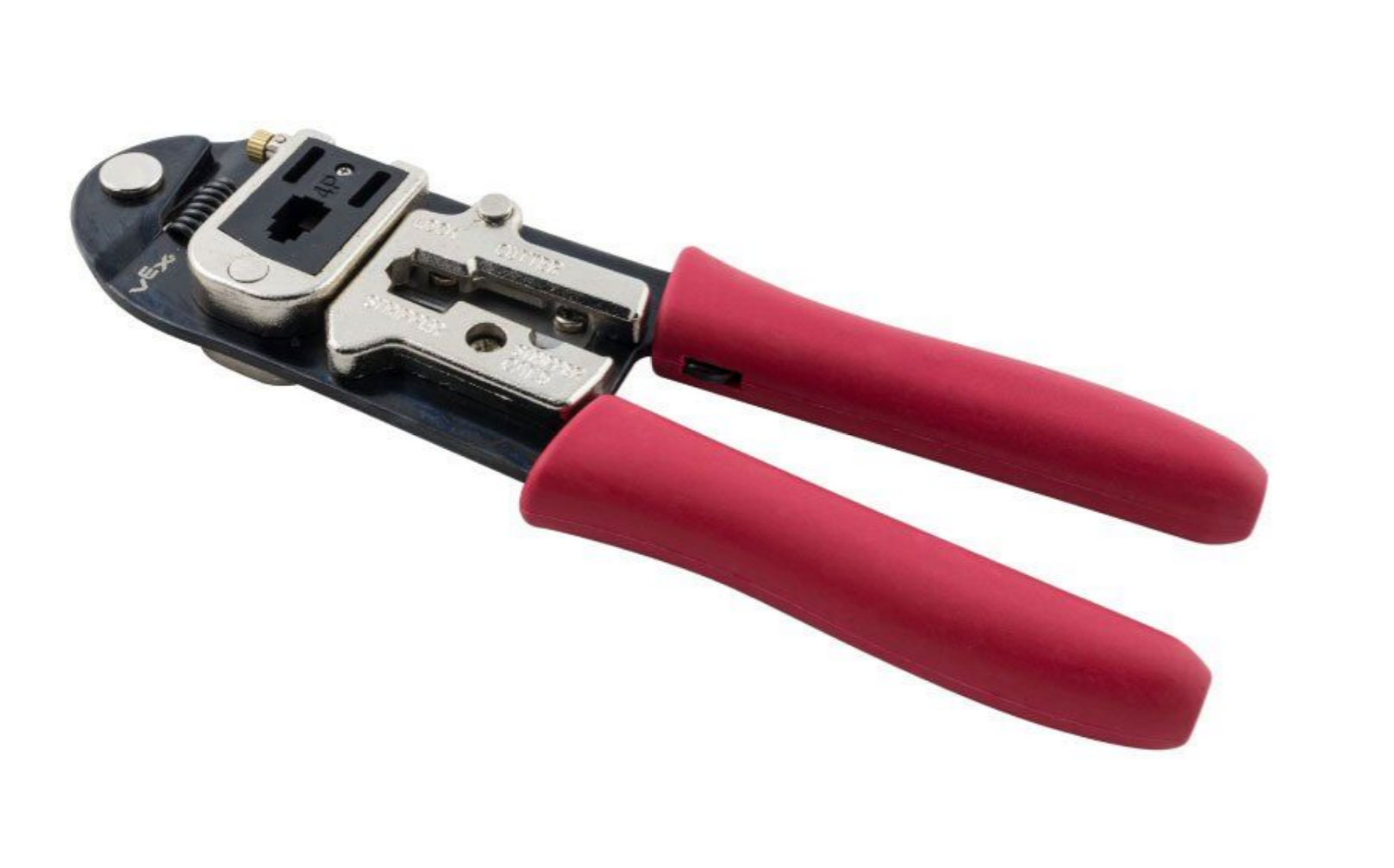

Pokud je váš krimpovací nástroj uzamčen, stiskněte rukojeti k sobě nebo zatáhněte za pojistný kolík.

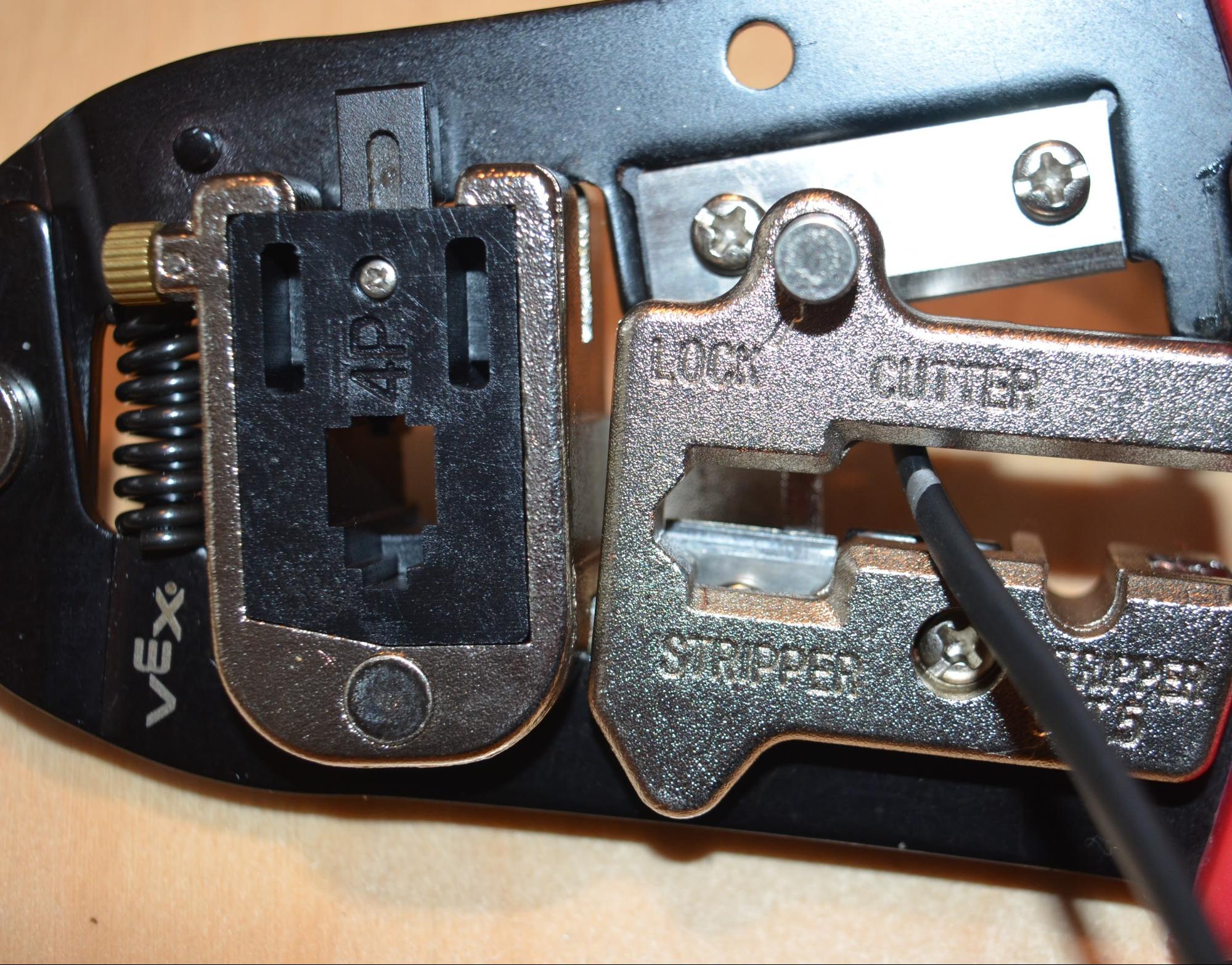

Vložte kabel na požadovanou délku do řezací části nástroje a vyrovnejte kabel tak, aby byl řez čtvercový. Stiskněte rukojeti k sobě, dokud nebude kabel zcela přeříznut.
Odizolování konců černého pouzdra z V5 Smart Cable

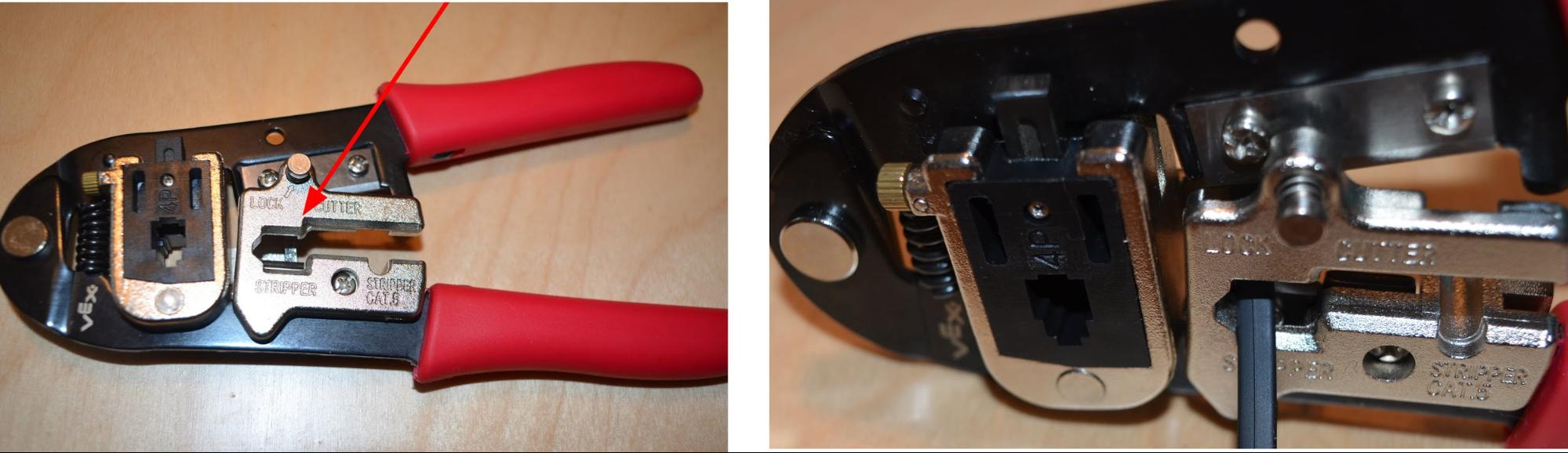

Vložte jeden konec kabelu do odizolovací části nástroje. Ujistěte se, že kabel vkládáte na správnou stranu krimpovacího nástroje.

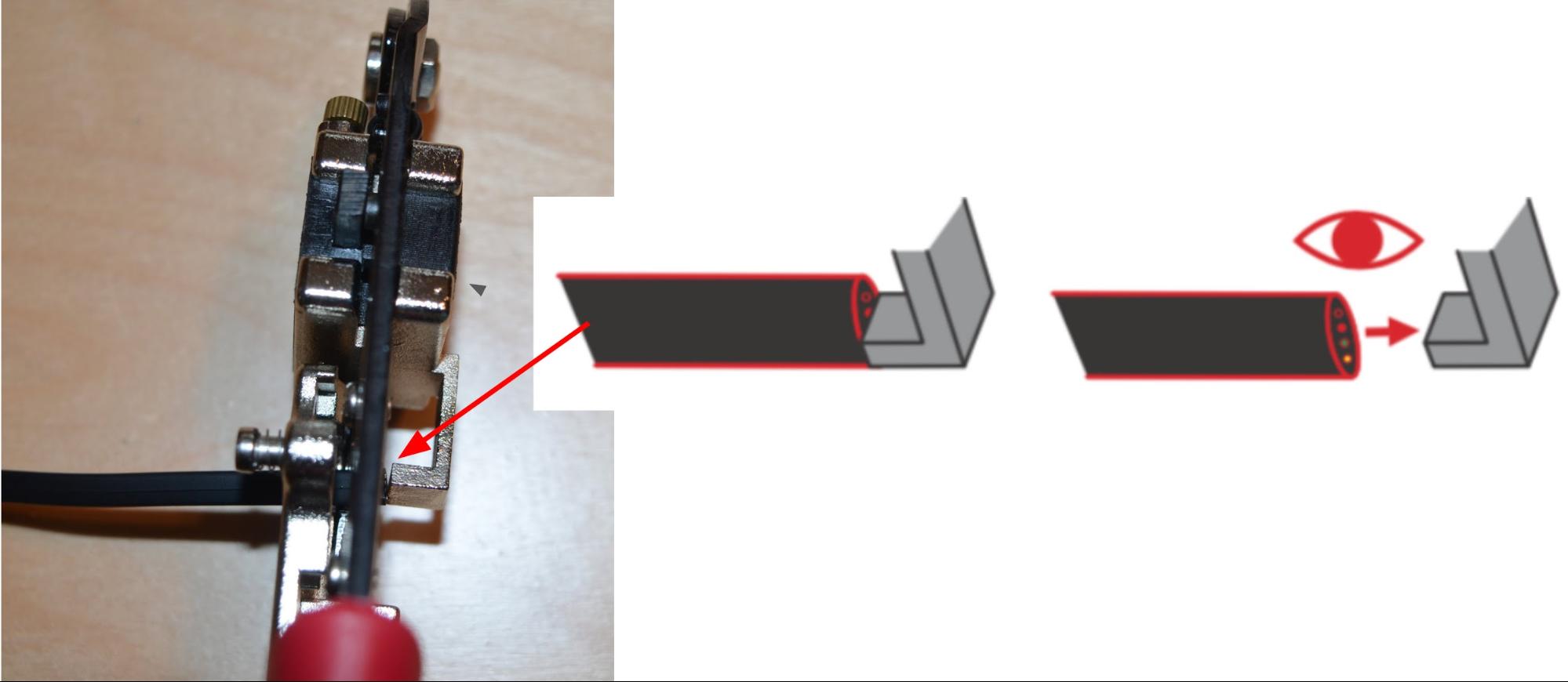

Vyrovnejte kabel tak, aby byl v jedné rovině s koncem hloubkoměru na zadní straně nástroje.
kabel dozadu. Určitě se zastavte u zátky, jinak strhnete příliš mnoho střívka.
Jakmile je lanko zasunuto a opřeno o zarážku, stiskněte rukojeti nástroje k sobě.
Může být užitečné kroutit kabelem, zatímco jsou rukojeti stisknuté. To pomůže uvolnit černé pouzdro.

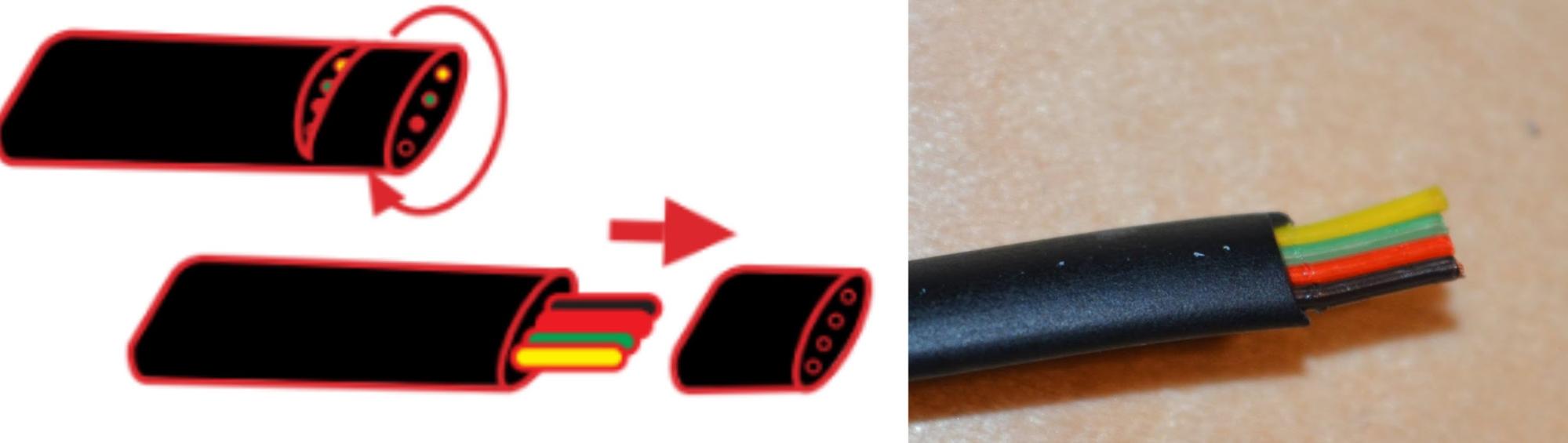

Jemně pohybujte s vnějším černým krytem tam a zpět, dokud se neuvolní a nebude možné jej vyjmout.
Dávejte pozor abyste při odstraňování černého krytu dále nevytahovali vnitřní dráty.
Opakujte předchozí dva kroky pro druhou stranu kabelu.

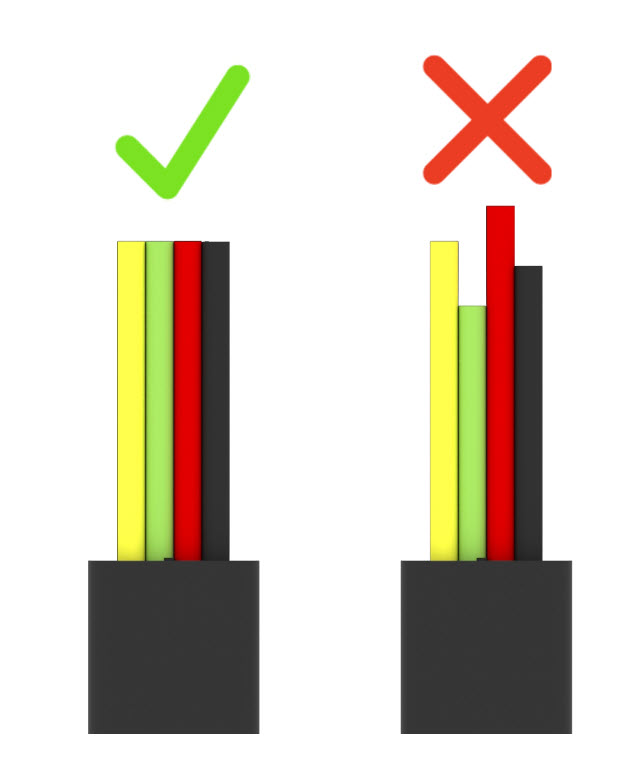

Po odříznutí obou stran kabelu se ujistěte, že všechny barevné vodiče jsou v jedné rovině.
Správné zarovnání konektorů
Zasuňte jeden konec kabelu zcela do konektoru kabelu. Ujistěte se, že všechny čtyři vodiče (žlutý, zelený, červený a černý) sahají až ke konci konektoru.
Otočte kabel o 180 stupňů a zcela zasuňte čtyři dráty na druhé straně kabelu do jiného konektoru kabelu.

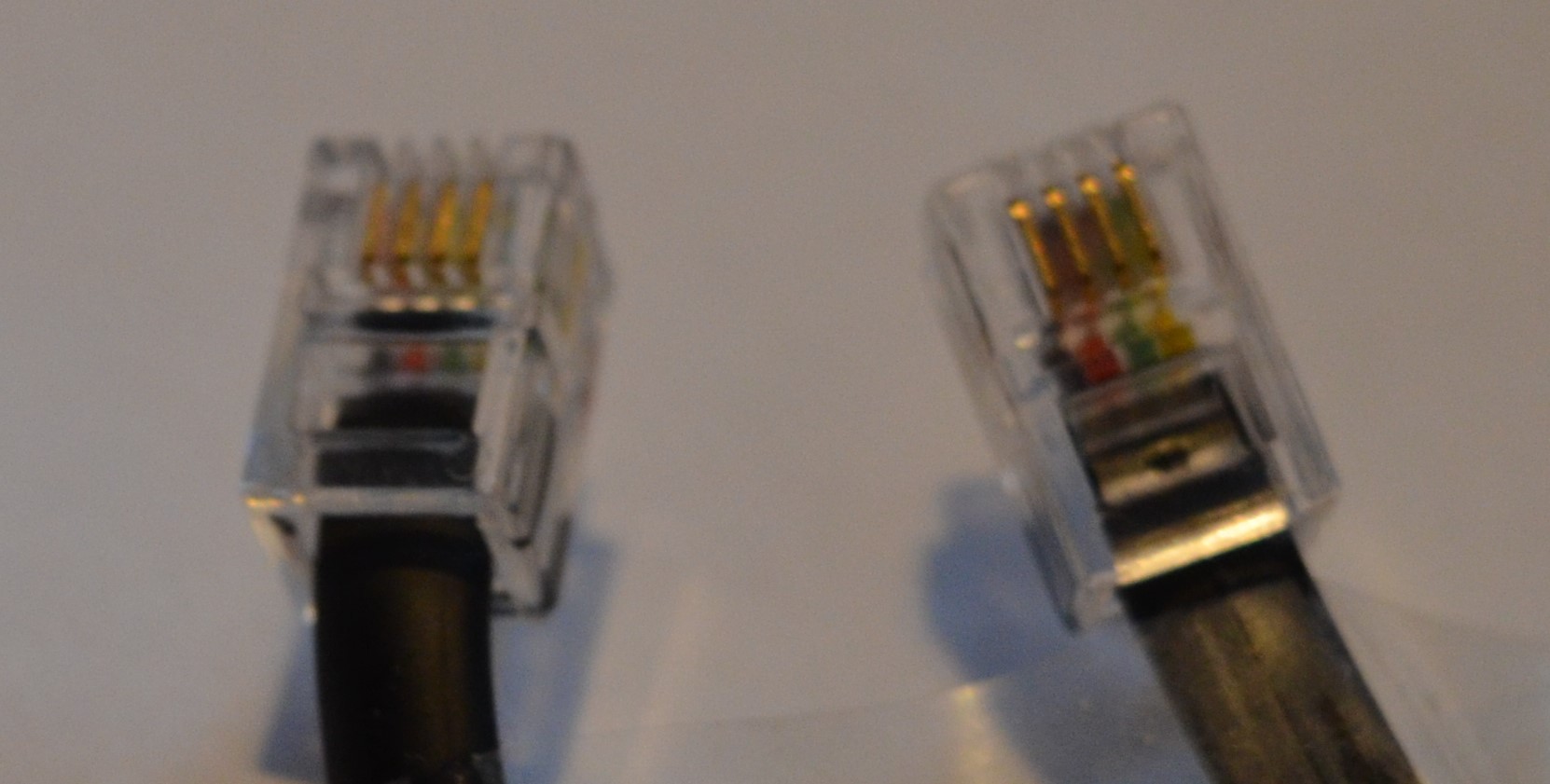

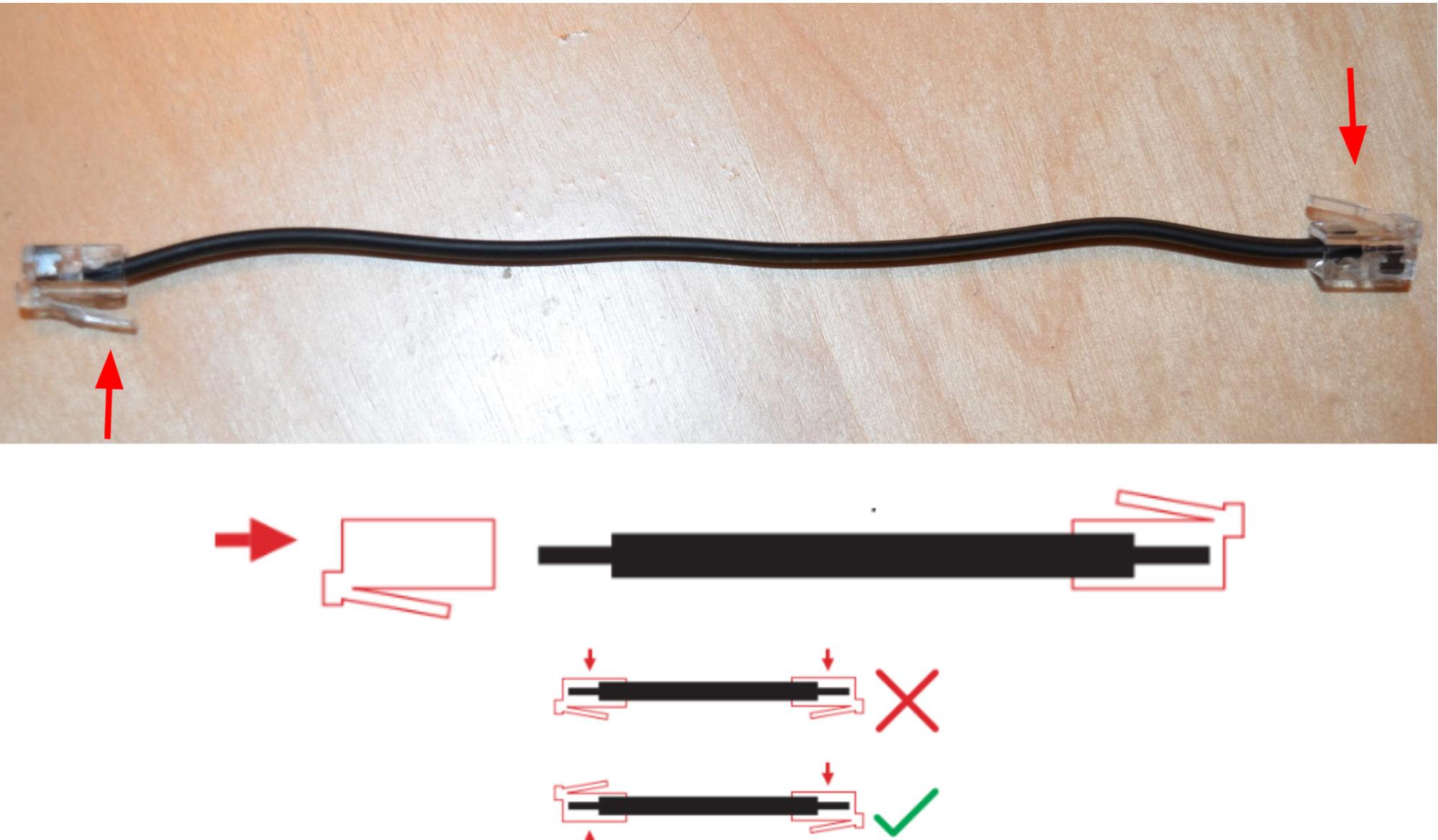

Ujistěte se, že jsou zajišťovací jazýčky zarovnány tak, aby byly na protilehlých stranách kabelu.
Tím, že budou zajišťovací jazýčky vyrovnány tak, aby byly na opačných stranách kabelu, zajistí to, že pořadí barev vodičů bude na obou koncích stejné zleva doprava.

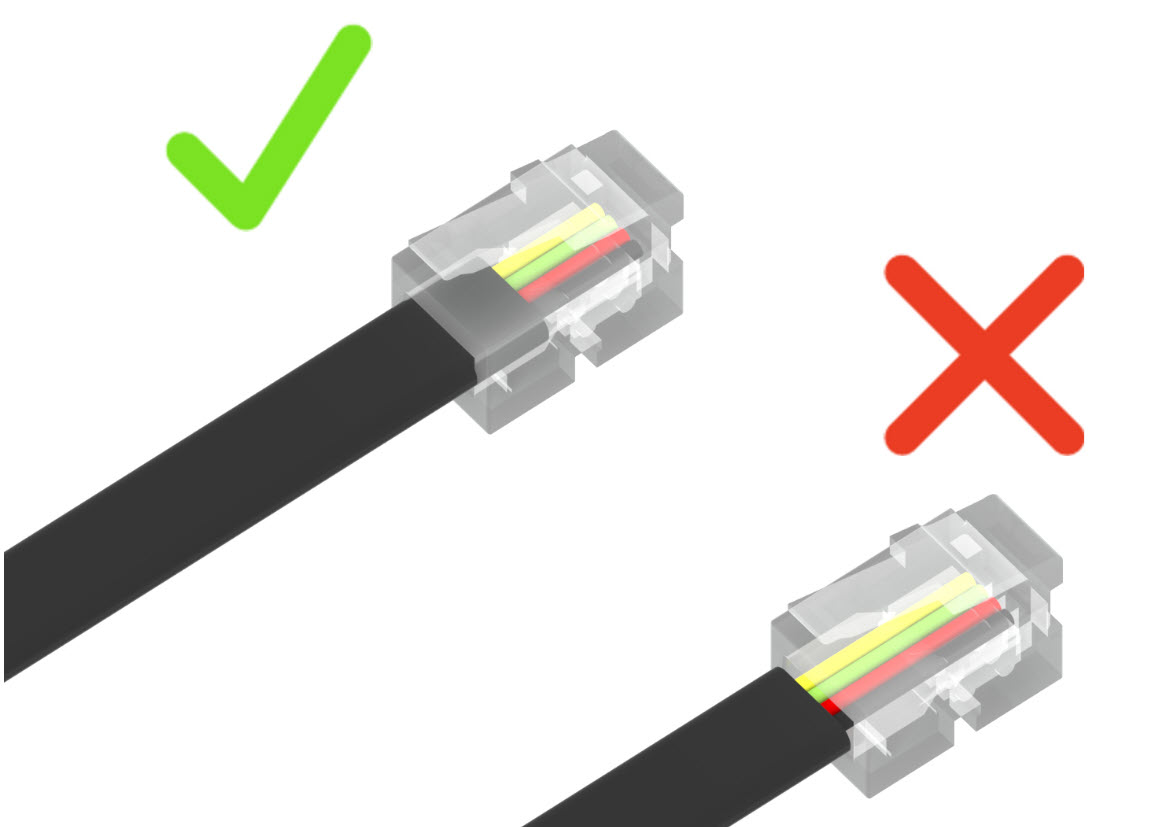

Ujistěte se, že černé pouzdro je zasunuto do průhledného konektoru. Barevné vodiče by neměly být odkryté.
Krimpování a kontrola spojení
Vložte konektor kabelu do krimpovací části nástroje. Stiskněte rukojeti k sobě velmi pevně, dokud se již nebudou pohybovat.
Měli byste cítit, jak kovové hroty konektoru zapadají do drátu. Nyní opakujte s konektorem na druhém konci kabelu.
Po zalisování konektorů je důležité zkontrolovat konektor, abyste se ujistili, že hroty byly zalisovány do roviny.
Tohle je velmi důležité. Pokud jsou hroty nikoli , váš nový Smart Cable jakýkoli Smart Port, do kterého je zapojen.
Jakmile dokončíte krimpování a kontrolu kabelu, zkontrolujte dobré připojení.
Zapojte jednu stranu vašeho nového kabelu V5 Smart Cable vlastní délky do inteligentního portu V5 Robot Brain a druhou stranu do inteligentního motoru V5.

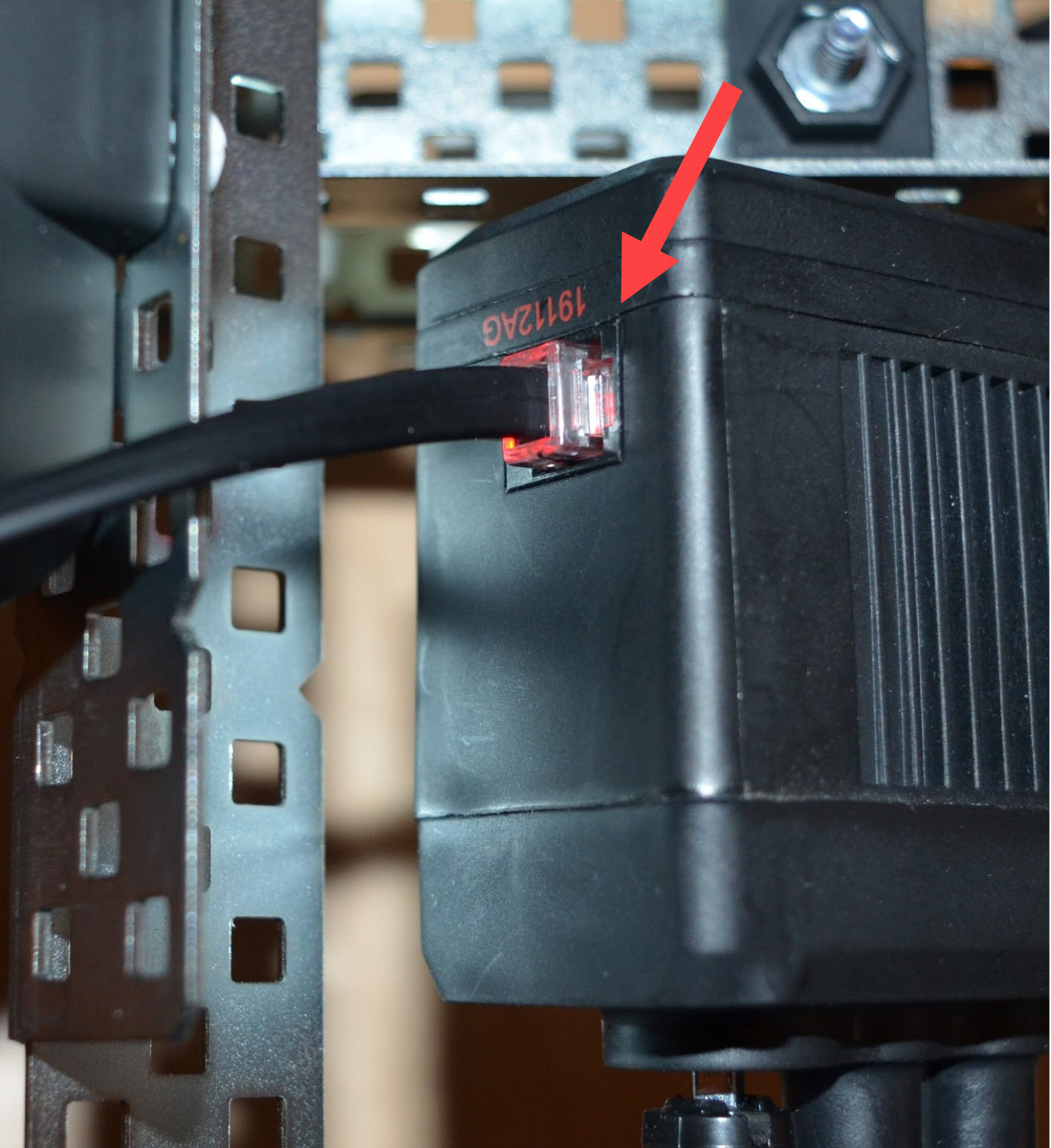

Zapněte svůj robotický mozek V5, pokud se inteligentní port motoru V5 rozsvítí červeně, připojení je v pořádku.
Jakmile si budete jisti, že je připojení nového kabelu dobré, lze kabel použít s jakýmkoliv motorem V5 Smart Motor nebo jiným zařízením V5.
Další informace o správné správě kabelů naleznete v tomto článku z knihovny VEX.
