Porozumění pinům, konektorům a distančním prvkům VEX IQ

Plastové konektory a distanční sloupky VEX jsou spojovací prvky pro plastový konstrukční systém VEX. Konektory a distanční sloupky obsažené v sadách (1. generace) a (2. generace) fungují stejným způsobem, ale mohou mít různé barvy. Sada (2. generace) poskytuje další typy konektorů a distančních prvků.

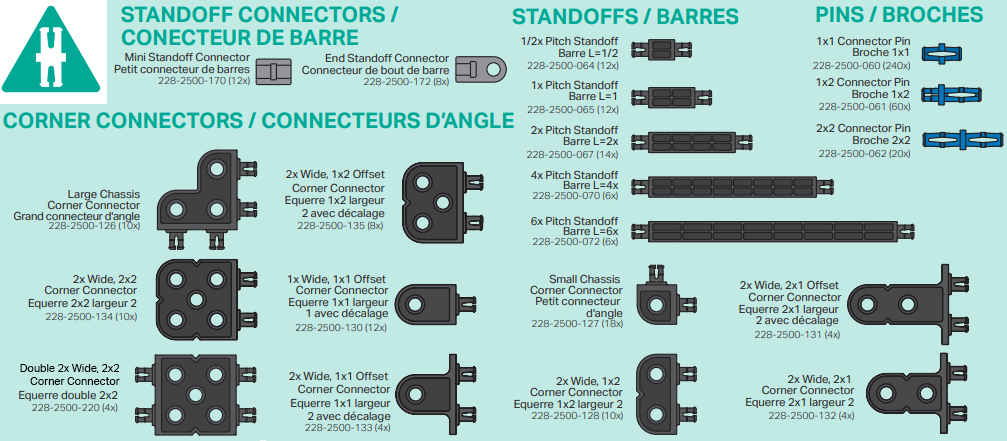

Tento obrázek ilustruje IQ (2nd gen) konektory a distanční prvky.

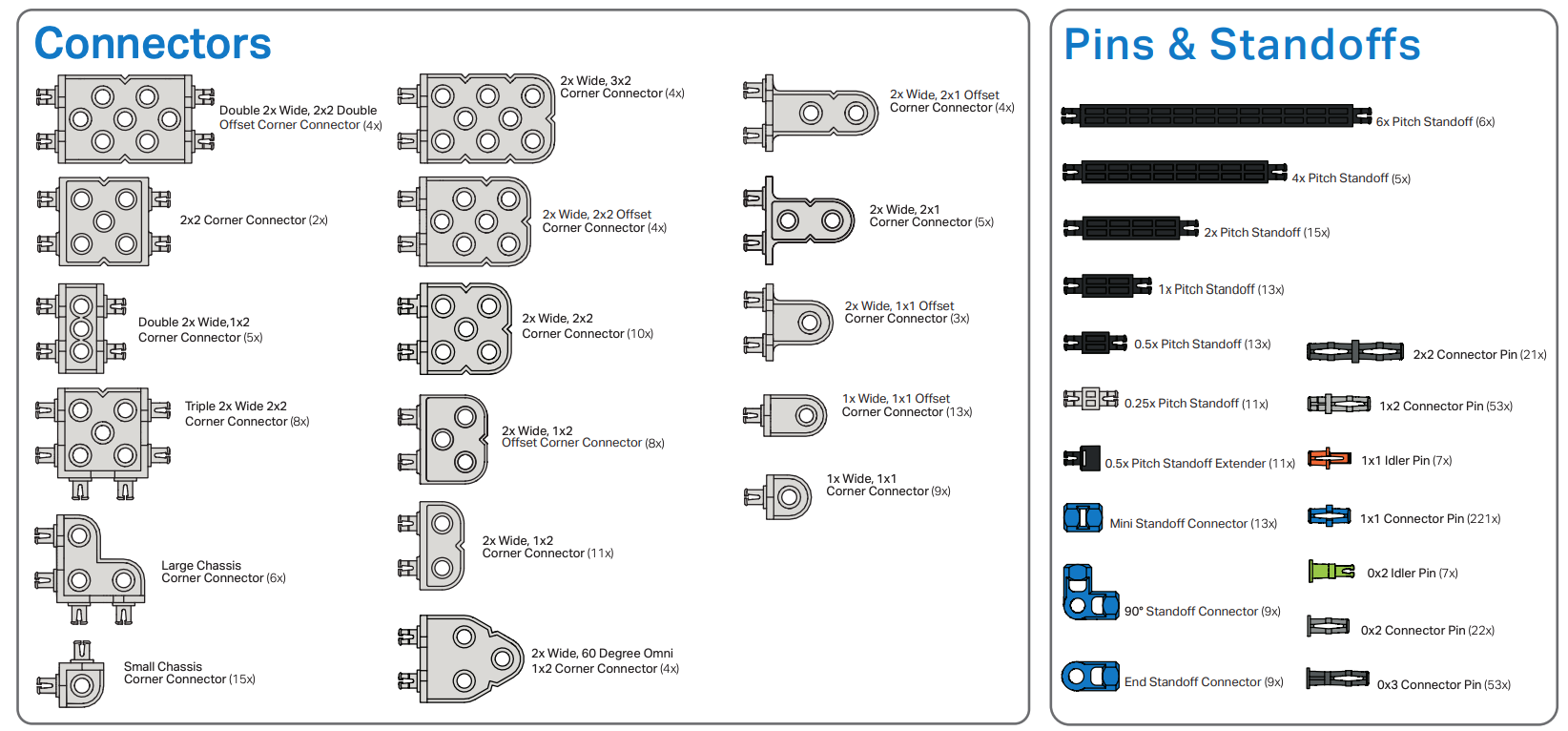

Tento obrázek ilustruje IQ (1. gen) konektory a distanční prvky.

Funkce plastových konektorů/disků VEX se pohybují od obecného až po velmi specifické použití v závislosti na typu konektoru.

špendlíky

Kolíky se používají k připojení mnoha komponent na robotu od elektroniky až po konstrukci robota.  Některé příklady typů kolíků jsou uvedeny níže:

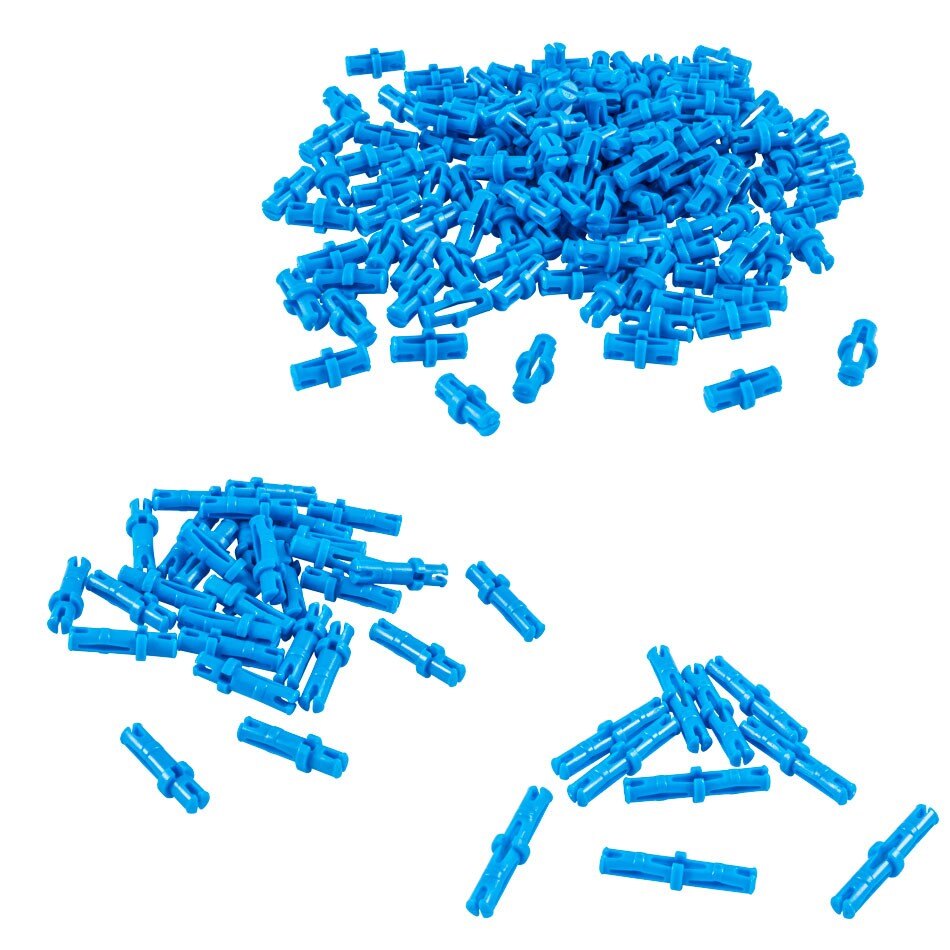

• Konektorové kolíky jsou určeny k zasunutí do otvorů součástí pro připevnění. K dispozici jsou 1x1 konektorové kolíky, které jsou navrženy tak, aby spojovaly jednu součást s druhou, jako je připojení mozku robota k paprsku. (Příklad tohoto lze vidět v pokynech k sestavení VEX IQ Clawbot.) Existují 1x2 konektorové kolíky, které spojují jeden komponent se dvěma dalšími komponentami, jako je připojení rohového konektoru k 2X nosníku a následné připojení dalšího 1X nosníku. Nakonec jsou zde 2x2 konektorové kolíky, které mohou připojit dvě vrstvy součástí ke dvěma dalším vrstvám součástí. Prohlédněte si následující 3D sestavení s příklady použití konektorových pinů 1x1, 1x2 a 2x2.

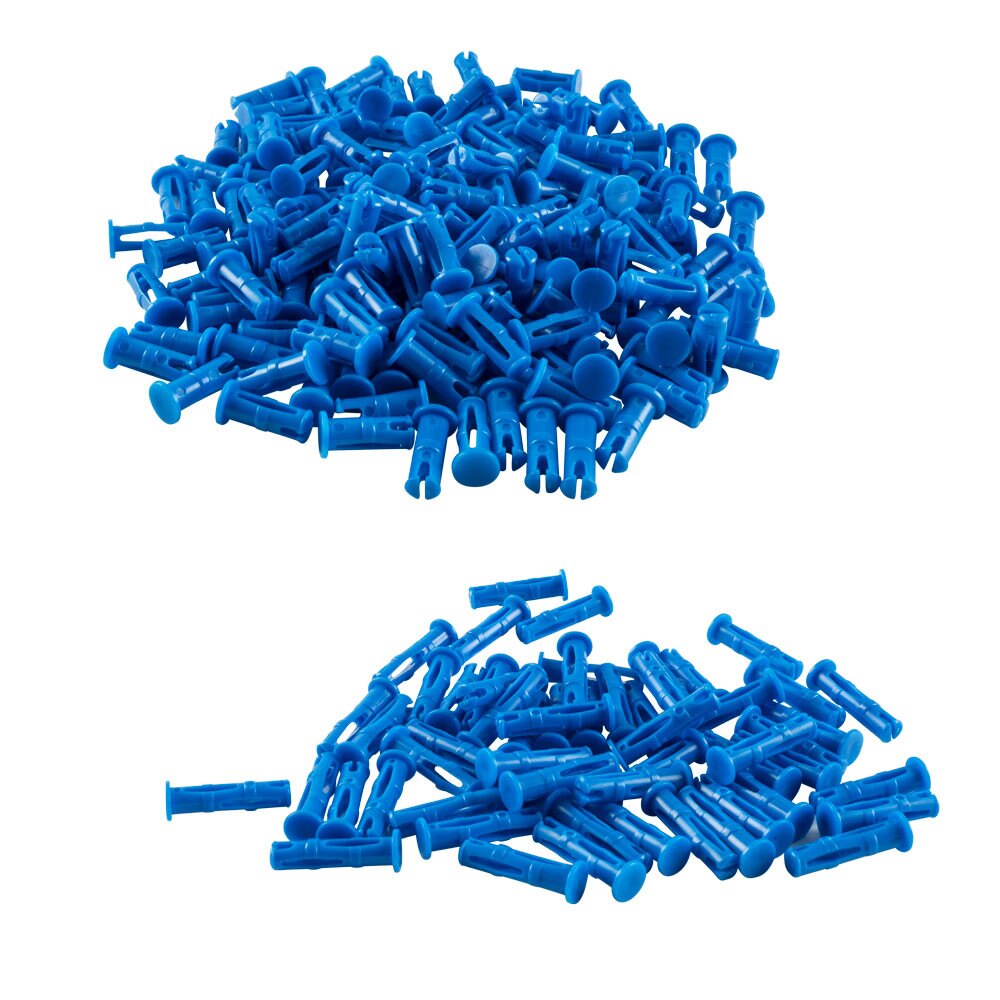

• Konektorové kolíky s krytkou poskytují jiný typ připojení v provedeních, kde může existovat riziko vytažení standardního kolíku konektoru, protože kryt nelze protáhnout otvorem. Konektorové kolíky s krytkou lze také použít k vyztužení sestavy poté, co byla sestavena, protože kolíky lze vložit z vnějšího povrchu. Tyto kolíky jsou navrženy tak, aby byly prostrčeny otvorem v jedné součásti a do otvoru další součásti. K dispozici jsou 0x2 piny pro spojení dvou komponent dohromady a 0x3 piny pro spojení tří vrstev komponentů.

Odstupy

Distanční sloupky se používají k oddělení dvou částí od sebe při vytváření pevného spojení. Příkladem může být oddělení dvou nosníků 2X, takže mezi ně lze umístit řadu hnacích ozubených kol. Stojany lze také sestavit tak, aby zvládly herní prvky, jako je vytvoření vidličky na konci paže.  Dostupné odstupy zahrnují délky 0,5x, 1x, 2x, 4x a 6x. Distanční konektory také zahrnují Distanční konektory, jako jsou Koncové distanční konektory, které mohou vytvořit otočný bod na konci distančního bodu, a Mini a Standardní Distanční konektory, které umožňují vzájemné propojení distančních sloupků. Prohlédněte si následující 3D modely s příklady použití Standoffu.

Rohové konektory

Rohové konektory přicházejí v různých orientacích, což umožňuje téměř nekonečné množství možností pro vytváření trojrozměrných návrhů spojujících nosníky, desky a další komponenty. Prohlédněte si následující 3D modely, kde najdete příklady použití dostupných rohových spojek:
