Kalibrace ovladače - IQ (1. gen) – Knihovna VEX

Krok 1: Připevněte ovladač.

Ovladač připojený k mozku pomocí Tether kabelu.

Připojte jeden konec propojovacího kabelu k vypnutému robotickému mozku VEX IQ s nabitou baterií robota VEX IQ a druhý konec k ovladači.

Poslouchejte „cvaknutí“, když je upínací kabel zasunut do ovladače a mozku, abyste se ujistili, že je upínací kabel bezpečně připojen.

Krok 2: Zapněte mozek.

Obrazovka mozku se zvýrazněnou ikonou Tether v pravém horním rohu, což znamená, že ovladač byl připojen.

Ověřte, zda je ovladač připojen, a to tak, že si všimnete ikony připojení v pravém horním rohu obrazovky vedle ikony výdrže baterie.

Krok 3: Přejděte do Nastavení: Kalibrovat ovladač.

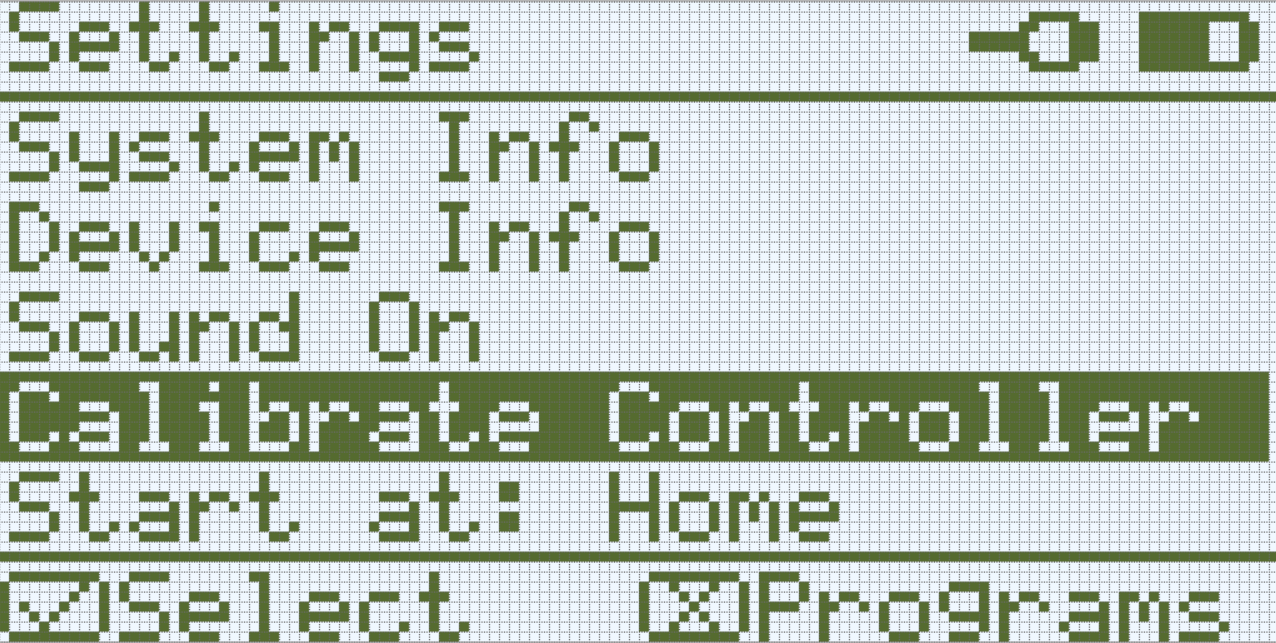

Obrazovka Brain se zobrazí v nabídce Settings se zvýrazněnou možností Calibrate Controller. Calibrate Controller je čtvrtá možnost v seznamu.

Stisknutím tlačítka X přejděte na obrazovku Nastavení.

Stiskněte šipku dolů na možnost Calibrate Controller a vyberte ji stisknutím tlačítka Check.

Krok 4: Přesuňte joysticky.

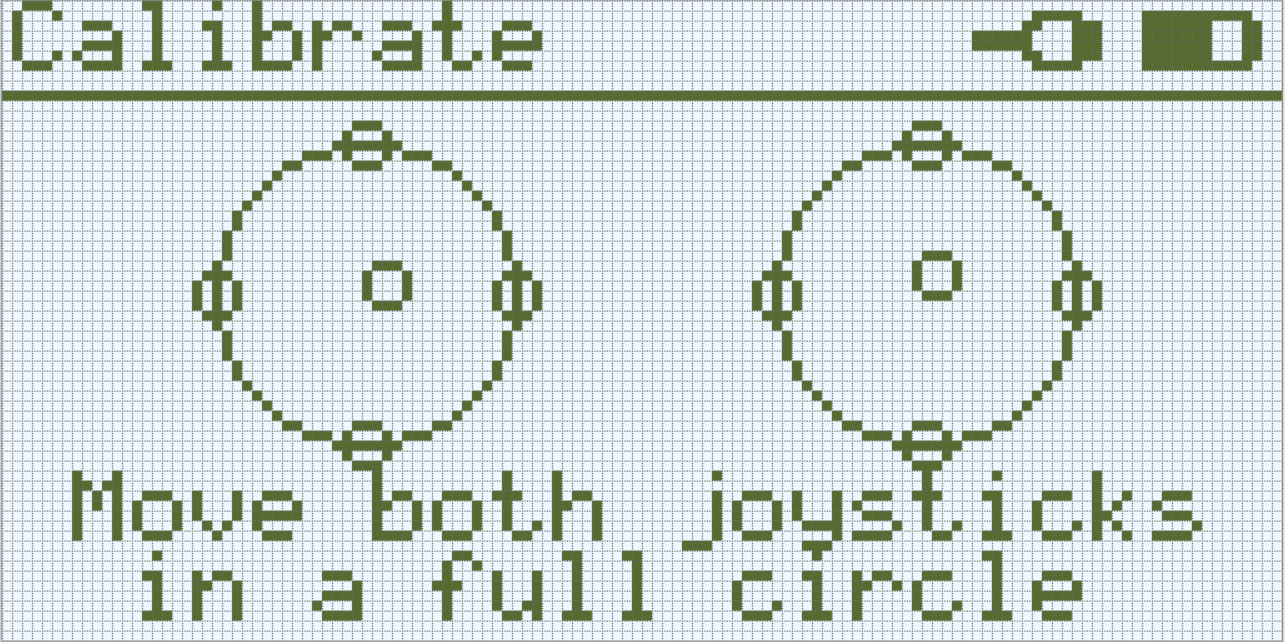

Obrazovka Brain se zobrazí v nabídce Calibrate Menu. Dvě ikony představují joysticky ovladače. Níže je zpráva s textem Pohybujte oběma joysticky v celém kruhu.

Pohybujte oběma joysticky v celém kruhu. Po dokončení stiskněte libovolné tlačítko na Brain nebo na ovladači.

Krok 5: Ověřte a uložte kalibraci.

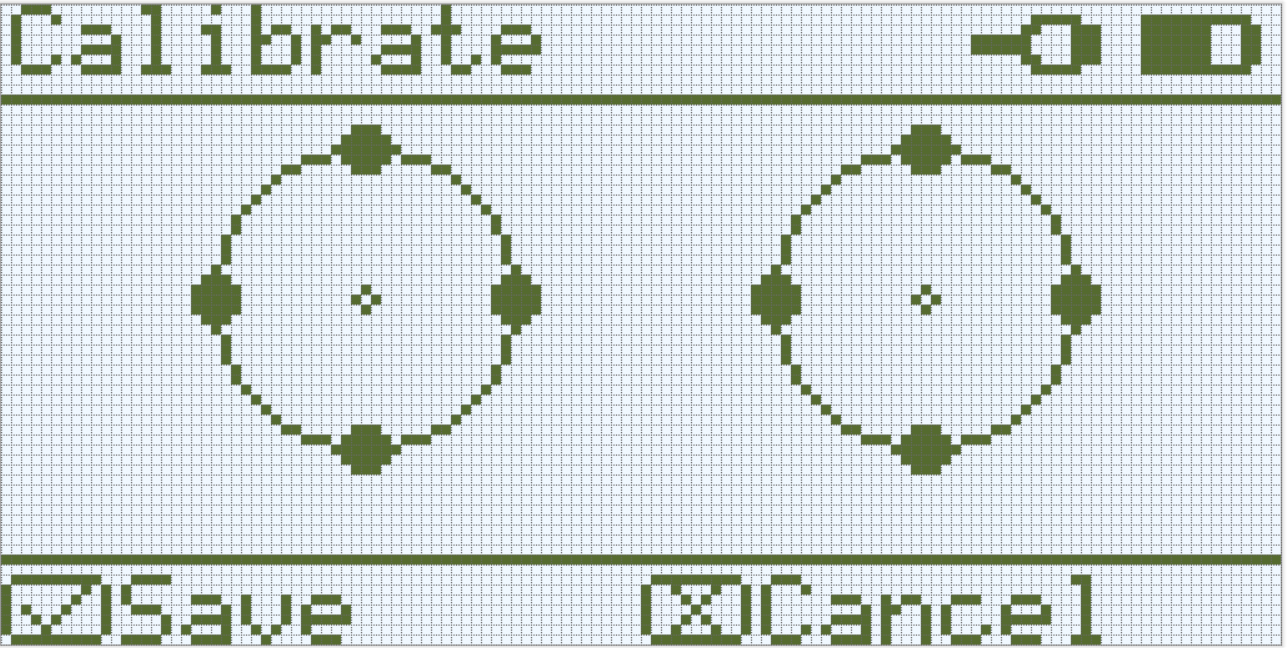

Obrazovka Brain se zobrazí v nabídce Calibrate Menu. Dvě ikony joysticku jsou vycentrovány, což znamená, že kalibrace ovladače je dokončena. Ikony ve spodní části obrazovky indikují, že tlačítko Zkontrolovat lze použít k uložení a tlačítko X ke zrušení.

Stiskněte tlačítko Check pro uložení kalibrace nebo stiskněte tlačítko X pro zrušení a návrat do nabídky Settings.

POZNÁMKA: Když stisknete tlačítko Check pro uložení kalibrace, Brain vydá povzbudivý zvuk.
