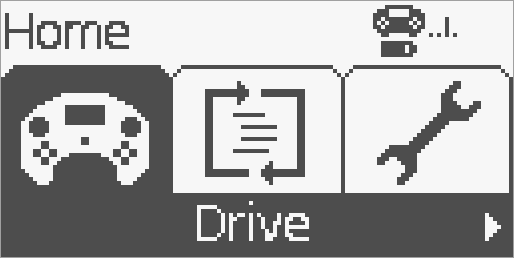

Ovladač je zapnutý a na obrazovce je zobrazena hlavní nabídka.

Zapněte ovladač V5.

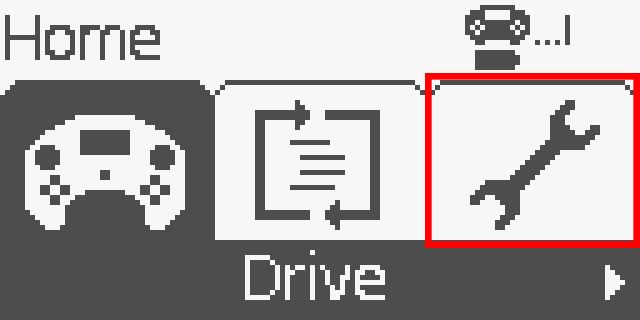

Obrazovka ovladače se zobrazí v nabídce Domů se zvýrazněnou možností Nastavení. Možnost Nastavení je třetí možností v nabídce Domů.

Pomocí tlačítek se šipkami přesuňte zvýraznění na ikonu Nastavení.

Stisknutím tlačítka A nebo šipky dolů vyberte položku Nastavení.

Obrazovka řídicí jednotky se zobrazí v nabídce Nastavení se zvýrazněnou možností Kalibrovat. Kalibrace je druhá možnost v nabídce, uvedená pod položkou Jazyk.

Pomocí tlačítek se šipkami přejděte nahoru nebo dolů a zvýrazněte možnost Kalibrovat.

Poté stisknutím tlačítka A jej vyberte.

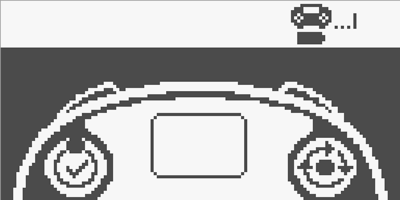

Obrazovka řídicí jednotky se zobrazuje v nabídce Kalibrace a obsahuje schéma joysticků řídicí jednotky, které znázorňuje průběh kalibrace. V tomto příkladu má levý joystick zaškrtnutí a pravý joystick má kruh šipek ve směru hodinových ručiček.

Pomocí palců nakloňte joysticky na ovladači V5 tak daleko, jak jen to jde. Poté jimi pohybujte v celém kruhu jejich plného rozsahu pohybu.

Na tomto obrázku je levý joystick již zkalibrován a poznáte to podle zaškrtnutí. Ten pravý musí být stále takový, jak ukazuje kruh šipek ve směru hodinových ručiček.

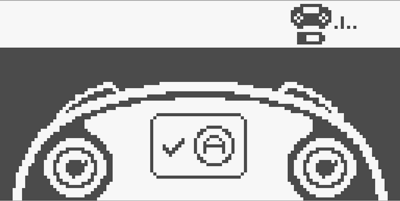

Obrazovka ovladače se zobrazí v nabídce Kalibrace s oběma joysticky kalibrovanými. Diagram nyní obsahuje ikonu tlačítka A, která označuje, že jeho stisknutím lze dokončit kalibraci.

Toto zobrazení uvidíte, když byly zkalibrovány oba joysticky.

Stiskněte tlačítko A pro nastavení kalibrace.

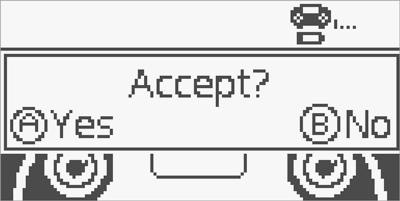

Obrazovka řídicí jednotky se zobrazí v nabídce Kalibrace po jednom stisknutí tlačítka A. Zobrazí se vyskakovací nabídka s textem Přijmout? Stiskněte A pro Ano nebo stiskněte B pro Ne.

Uvidíte tento displej, který vás požádá o přijetí kalibrace.

Pokud jej chcete přijmout, stiskněte tlačítko A.

Pokud chcete joysticky znovu zkalibrovat, stiskněte tlačítko B.
