Navigační menu – IQ Brain (1. gen)

Používáte VEX IQ (2. generace)? Viz tento článek.

Na Brain jsou čtyři hlavní tlačítka, která se používají k navigaci na LCD obrazovce:

Mozek se zvýrazněným tlačítkem Check.

Tlačítko Kontrola

Tlačítko Check se používá k zapnutí Brain a také k výběru různých možností na obrazovce.

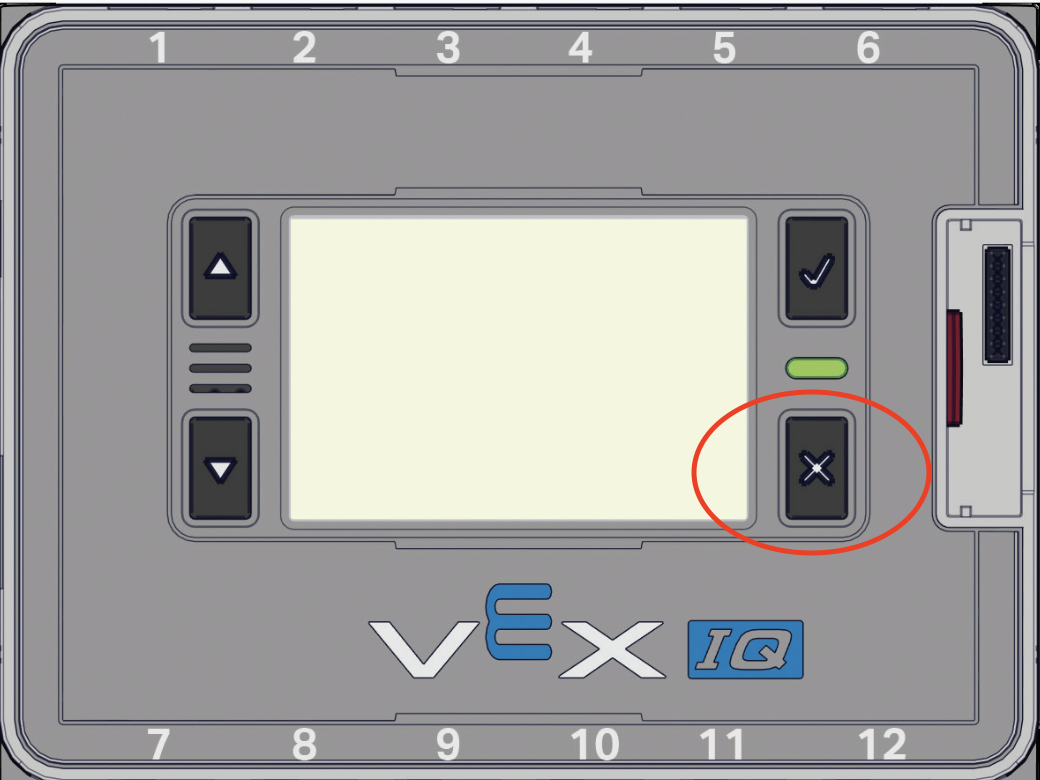

Mozek se zvýrazněným tlačítkem X.

Tlačítko X

Tlačítko X se používá k vypnutí Brain. Používá se také jako tlačítko „zpět“ pro návrat na předchozí obrazovky.

  • Klikněte zde pro zobrazení článku „Jak zapnout/vypnout robotický mozek VEX IQ“.

Mozek se zvýrazněnými tlačítky Šipka nahoru a dolů.

Šipky nahoru a dolů

Šipky nahoru a dolů se používají k navigaci mezi různými možnostmi na obrazovce LCD.

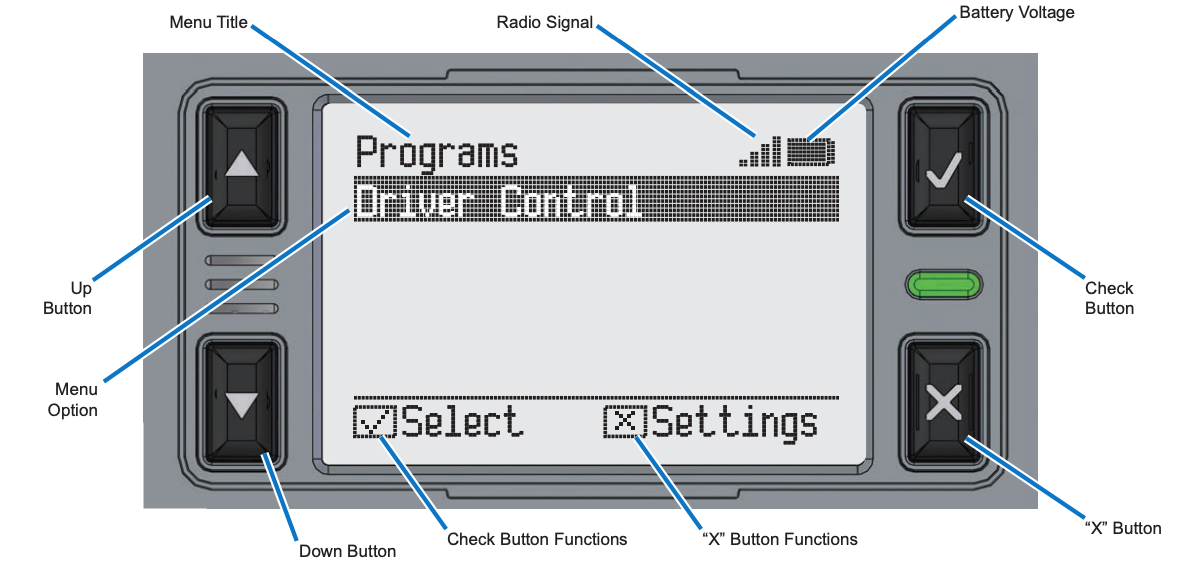

Obrazovka a tlačítka mozku jsou zobrazeny s označenými funkcemi. Tlačítka jsou označena jako Tlačítko Nahoru, Tlačítko Dolů, Zaškrtávací tlačítko a Tlačítko X. Dále je slovo Programy označeno jako Název nabídky. Napravo je ikona Signál označena jako Rádiový signál a ikona Baterie jako Napětí baterie. Níže je možnost Driver Control označena jako možnost nabídky. Ve spodní části obrazovky jsou zobrazeny funkce tlačítek, pomocí tlačítka Zaškrtnout vyberte a tlačítkem X přejděte do nabídky Nastavení.

Vlevo je příklad obrazovky LCD při zapnutí. Všimněte si, jak spodní část obrazovky ukazuje, jak Vybrat pomocí tlačítka Zkontrolovat, nebo se dostat do Nastavení pomocí tlačítka X.
