Krok 1: Shromážděte potřebné díly a vyjměte baterii EDR

Obrázek mikrokontroléru VEX Cortex představující jeho design a uspořádání, součást hardwarových zdrojů pro projekty VEX Robotics, zdůrazňující integraci se senzory a motory pro vzdělávací a konkurenční aplikace.

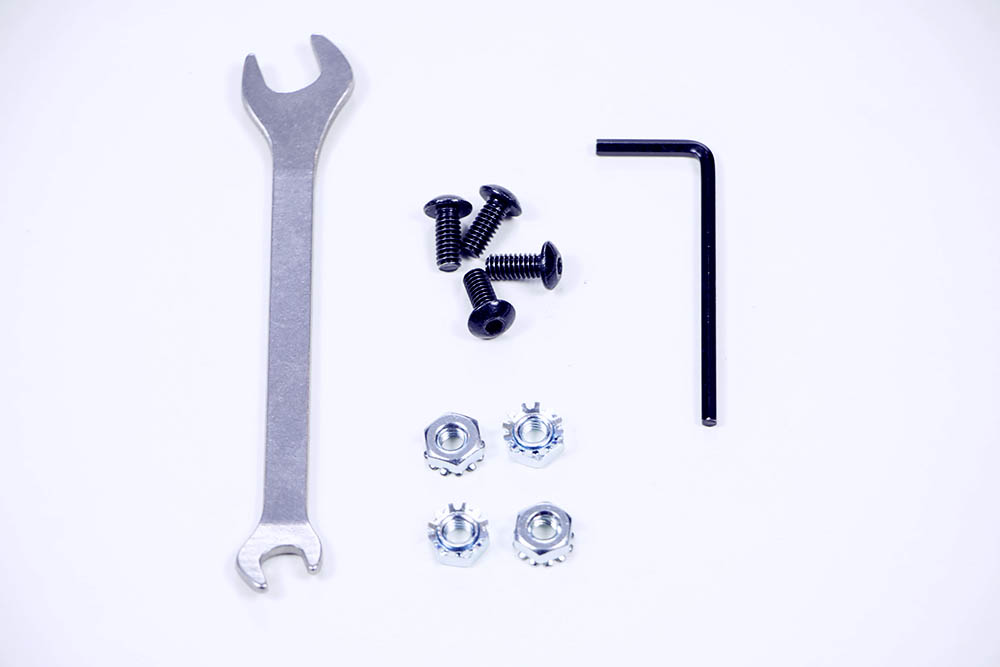

Budete potřebovat následující položky:
- (1) Baterie robota V5 (nezobrazeno)
- (1) Kabel baterie robota V5 (není zobrazen)
- (2) Objímky na baterie V5 (nejsou zobrazeny)
- (4) #8-32 x 1/2" šrouby
- (4) #8-32 Keps Nuts
- (1) 11/32" klíč
- (1) 3-32" šestihranný klíč
- Postavený VEX EDR Clawbot (nezobrazeno)
Když budete chtít zapojit baterii, budete také potřebovat robotický mozek V5 namontovaný na vašem robotu.
Než budete pokračovat, použijte klíč a šestihranný klíč k odstranění pásků baterie VEX EDR a 7,2V robotické baterie NiMH z robota.

Krok 2: Namontujte svorky baterie V5

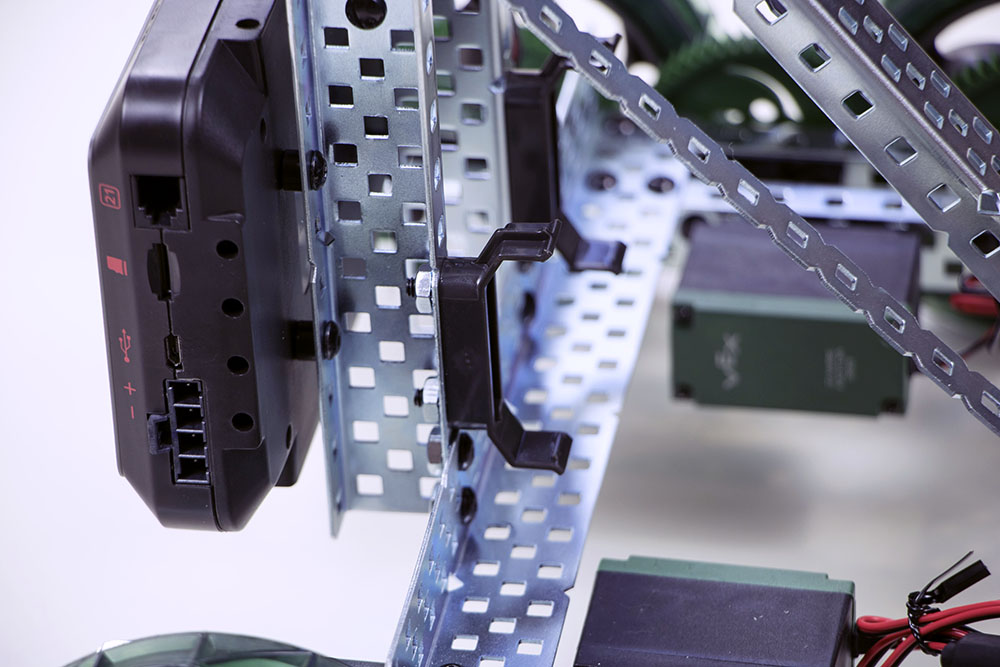

Obrázek znázorňující hardwarové komponenty mikrokontroléru VEX Cortex, představující různé senzory a motory pro robotické projekty, relevantní pro kategorii Cortex v dokumentaci VEX Robotics.

Namontujte dvě svorky baterie V5 na spodní část konstrukce vnitřní stěny pro rameno Clawbot.

Krok 3: Zajistěte baterii robota V5 do svorek

Schéma hardwarových komponent mikrokontroléru VEX Cortex, ilustrující připojení a uspořádání pro projekty robotiky, jako součást zdrojů kategorie Cortex pro VEX Robotics.

Zatlačte baterii do svorek, dokud neuslyšíte a neucítíte, jak zapadla na místo.

Krok 4: Připojte baterii robota V5

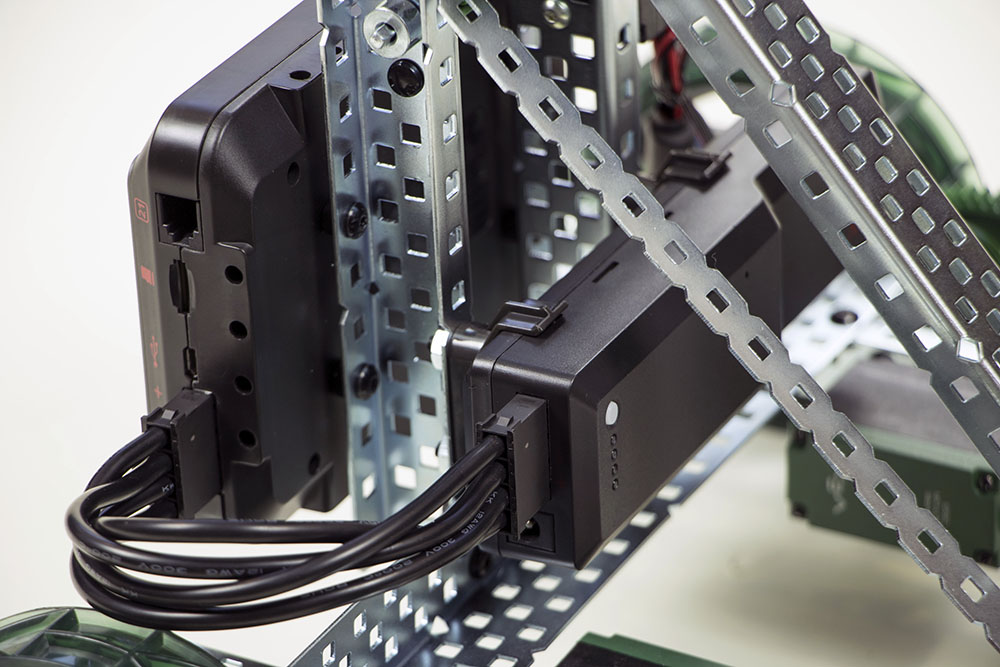

Obrázek mikrokontroléru VEX Cortex představující jeho design a funkce, které jsou relevantní pro hardwarové zdroje pro robotické projekty, včetně programování a integrace se senzory a motory.

Připojte baterii k V5 Robot Brain pomocí kabelu baterie.
Podrobnější pokyny k montáži a zapojení baterie naleznete v pokynech k sestaveníV5 Clawbot.
