Spárování ovladače V5 s V5 Brain pro bezdrátové připojení – Knihovna VEX

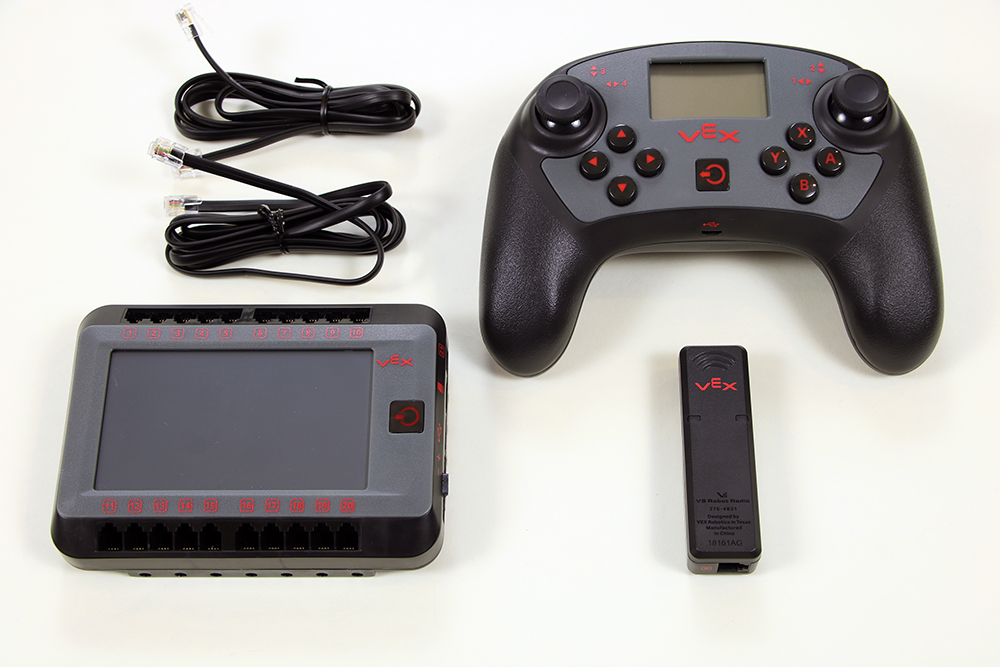

Pracovní prostor se všemi potřebnými předměty pro spárování ovladače s mozkem. Součástí je napájený robotický mozek V5, ovladač V5, robotické rádio V5 a dva chytré kabely.

K dokončení tohoto procesu budete potřebovat následující položky:

Mozek robota V5 připojený k nabité baterii robota V5
Ovladač V5
Robotické rádio V5
2 inteligentní kabely

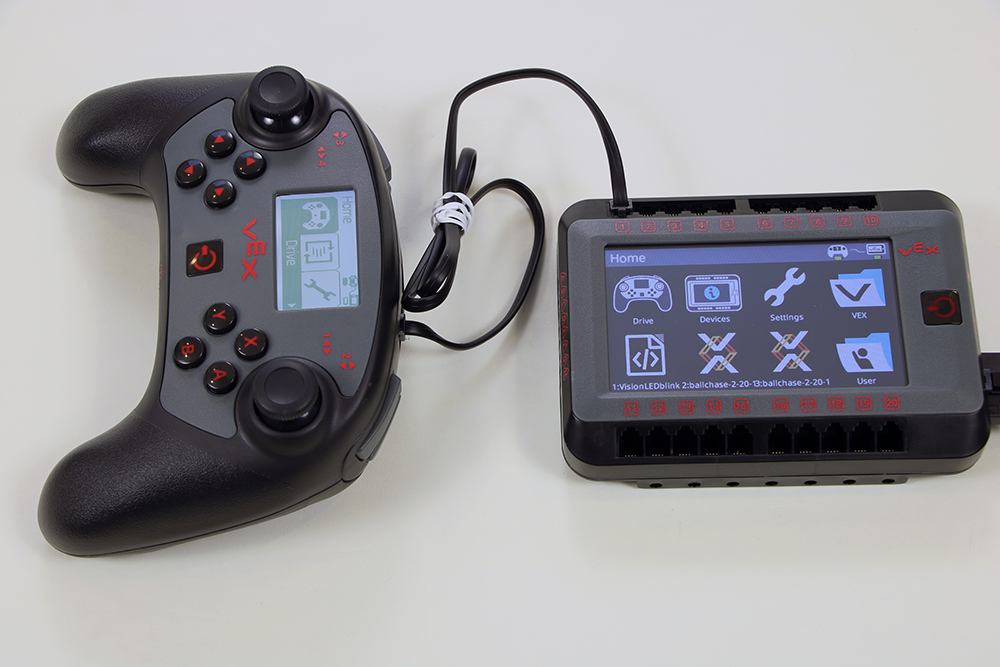

Řídicí jednotka V5 je připojena k robotickému mozku V5 pomocí chytrého kabelu. Chytrý kabel se může připojit k libovolnému chytrému portu Brainu, ale v tomto příkladu používá první port. Obě zařízení jsou zapnutá.

Připojte kabel Smart k jednomu z inteligentních portů na zadní straně ovladače V5 a k libovolnému portu Smart na robotickém mozku V5.

Síla na mozek.

Ovladač by se měl automaticky zapnout, když je mozek zapnutý a jsou připojeny přes Smart Cable.

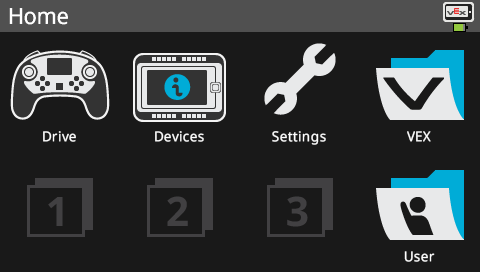

Obrazovka Brain se v domovské nabídce zobrazuje bez ikony ovladače v pravém horním rohu. To znamená, že Ovladač není spárován s Mozkem.

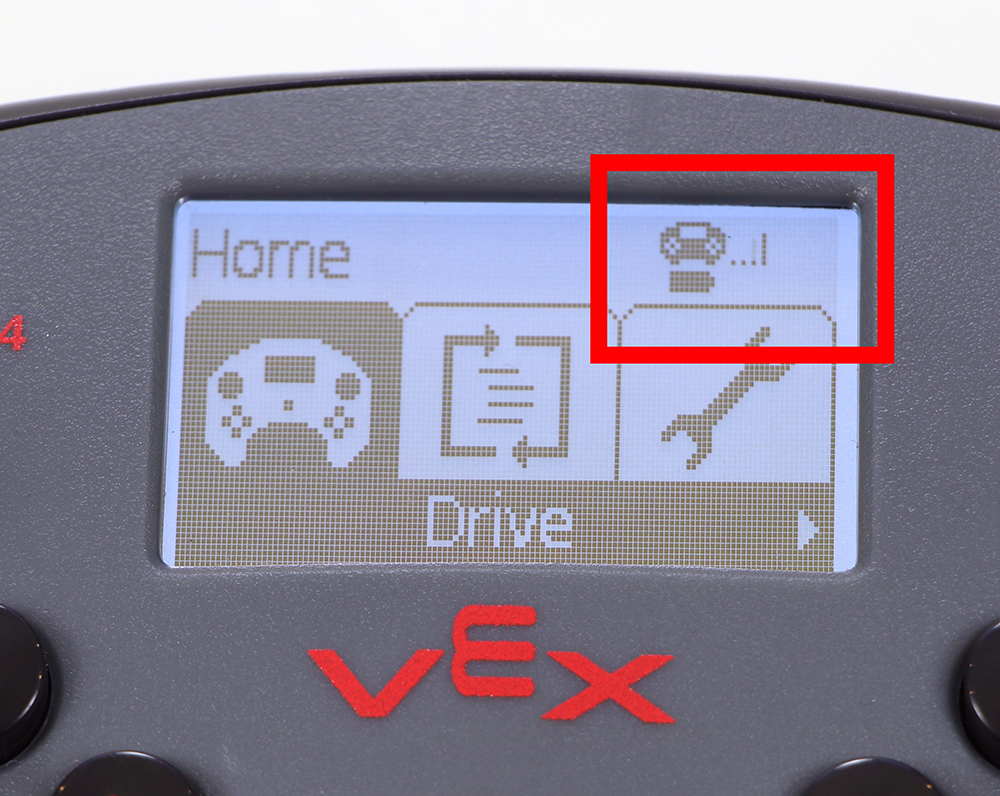

Obrazovka ovladače se v domovské nabídce zobrazuje bez ikony mozku v pravém horním rohu. To znamená, že Ovladač není spárován s Mozkem.

Počkejte, až zařízení oznámí, že jsou připojena.

Výše uvedený obrázek ukazuje typickou indikaci chybějícího připojení.

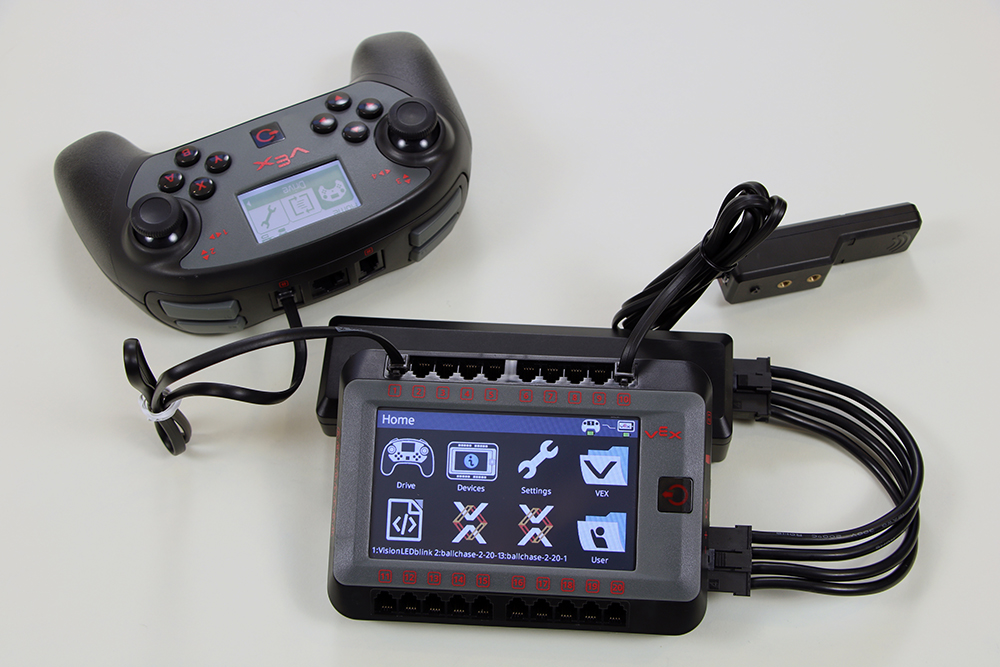

Robotické rádio V5 je nyní připojeno k robotickému mozku V5 pomocí chytrého kabelu. Chytrý kabel se může připojit k kterémukoli chytrému portu Brainu, ale v tomto příkladu používá desátý port. Brain je již připojen k řídicí jednotce V5 pomocí prvního portu a oba jsou zapnuté.

Dále připojte V5 Robot Radio k V5 Robot Brain.

Rádio je nezbytné pro bezdrátové připojení. Rádio lze také připojit k libovolnému Smart Portu.

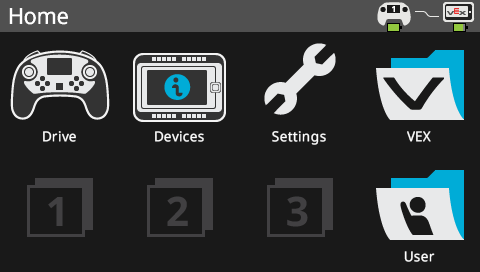

Obrazovka Brain se zobrazuje v nabídce Domů s ikonou kabelového ovladače v pravém horním rohu. To znamená, že je ovladač připojen k mozku pomocí chytrého kabelu.

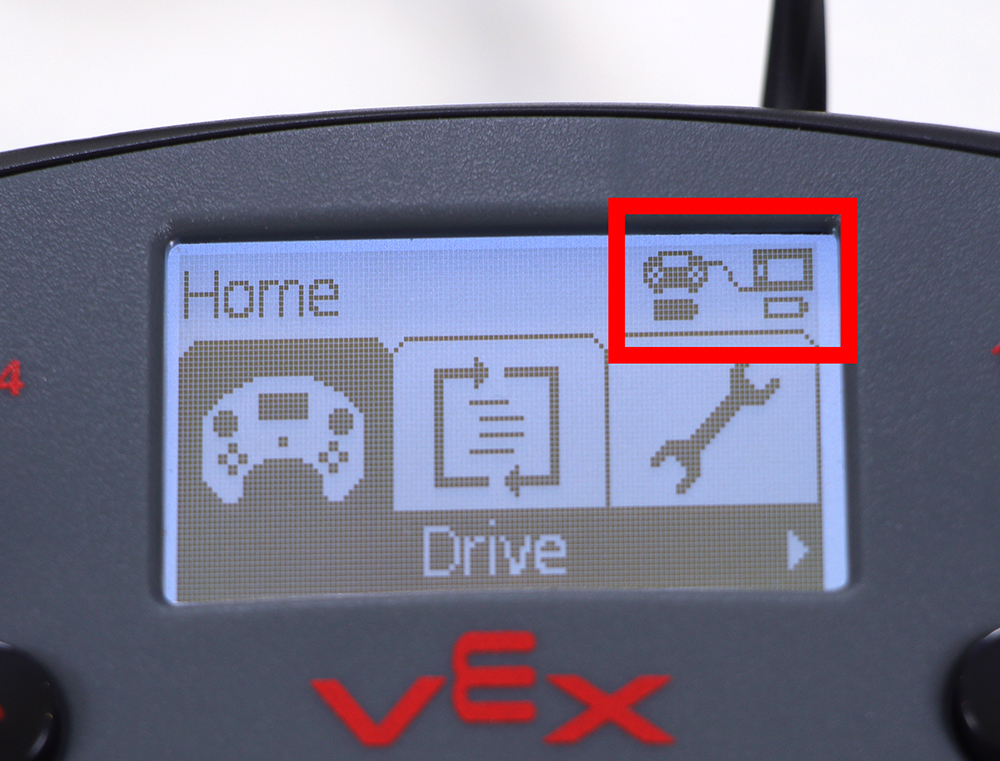

Obrazovka ovladače se zobrazuje v nabídce Domů s ikonou kabelového Brainu v pravém horním rohu. To znamená, že je ovladač připojen k mozku pomocí chytrého kabelu.

Když jsou robotický mozek V5 a ovladač V5 připojeny pomocí kabelu V5 Smart Cable, zobrazí se ikony indikátoru kabelového připojení.

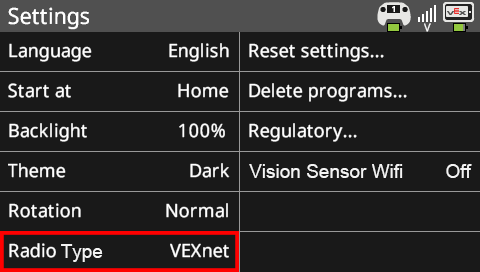

Chcete-li změnit nastavení rádia, přejděte do nabídky Nastavení.

Nastavte rádio na VEXnet klepnutím na nastavení Rádio.

POZNÁMKA: Pokud je režim Rádio již nastaven na VEXnet, přeskočte krok 7.

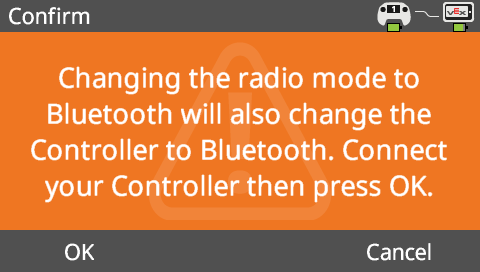

Obrazovka Brain se zobrazí po výběru nastavení typu rádia. Obrazovka má oranžové pozadí a zobrazuje se text Potvrdit. Změnou režimu rádia na Bluetooth se také změní ovladač na Bluetooth. Připojte ovladač a stiskněte OK. Dole jsou dvě tlačítka, jedno s nápisem OK a druhé s nápisem Zrušit.

Když se při změně nastavení rádia zobrazí toto varování, stiskněte tlačítko OK.

POZNÁMKA:Přestože se varování týká Bluetooth, vztahuje se také na nastavení VEXnet.

Obrazovka Brain se zobrazuje v domovské nabídce s ikonou bezdrátového ovladače v pravém horním rohu. To znamená, že řídicí jednotka je připojena k mozku pomocí robotického rádia V5.

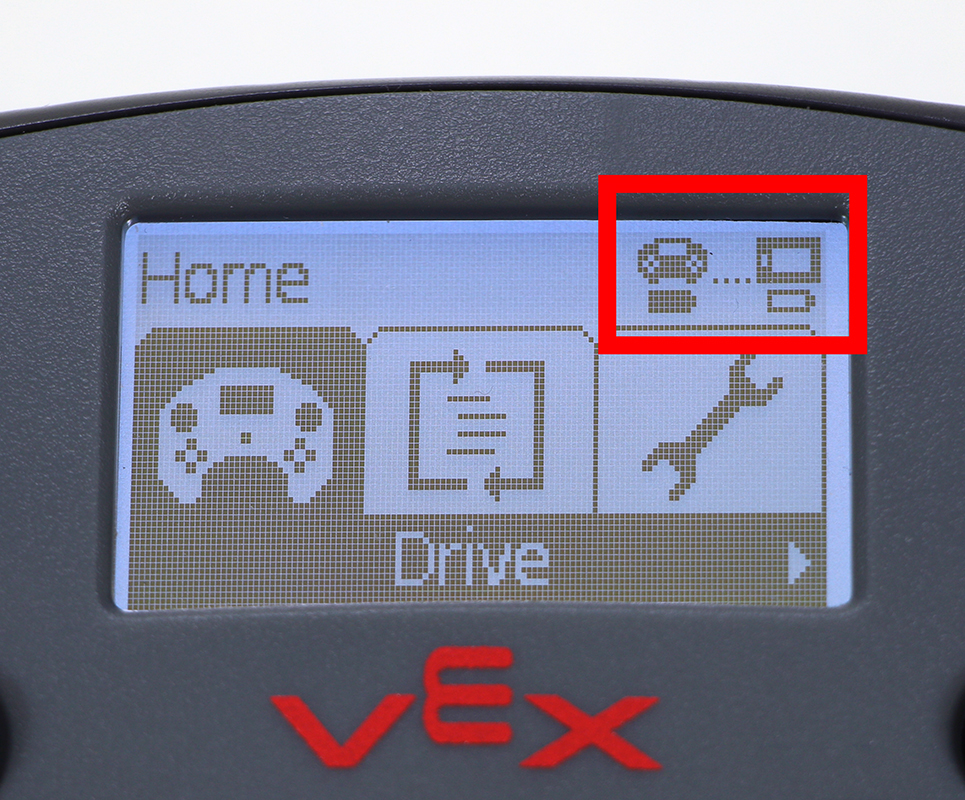

Obrazovka ovladače se zobrazuje v nabídce Domů s ikonou bezdrátového připojení Brain v pravém horním rohu. To znamená, že řídicí jednotka je připojena k mozku pomocí robotického rádia V5.

Odpojte Smart Cable spojující ovladač a mozek, abyste viděli symboly označující bezdrátové připojení.

Pomocí ovladače komunikujte s mozkem bezdrátově.

POZNÁMKA:Když je bezdrátové připojení úspěšné, rádio bude blikat červeně.
