Konfigurace 3-vodičových zařízení ve VEXcode V5 – Knihovna VEX

Při zahájení programování pomocí VEXcode V5 se bloky senzoru a 3-Wire zařízení nezobrazí v Toolboxu, dokud nebudou nakonfigurovány.

Přidání 3vodičového zařízení

Panel nástrojů VEXcode V5 se zvýrazněnou ikonou Zařízení mezi ikonami Prohlížeče kódu a Konzole pro tisk.

Chcete-li nakonfigurovat zařízení, vyberte tlačítko Zařízení a otevřete okno Zařízení.

Nabídka Zařízení VEXcode V5 se zobrazeným tlačítkem Přidat zařízení.

Vyberte „Přidat zařízení“.

Nabídka Zařízení VEXcode V5 po výběru tlačítka Přidat zařízení. Možnost 3 vodiče je zvýrazněna.

Vyberte 3drátová zařízení.

Nabídka Zařízení VEXcode V5 po výběru možnosti 3vodičové zařízení. Zobrazí se nabídka 3vodičových zařízení a možnost Koncový spínač je zvýrazněna.

Vyberte 3vodičové zařízení, které používáte. Tento příklad ukazuje koncový spínač.

Poznámka: 3vodičová zařízení zahrnují koncový spínač, nárazníkový spínač, kodér, dálkoměr, sledovač čar, světlo, potenciometr, LED, gyroskop, motor-393, servo, akcelerometr-2G a akcelerometr-6G. Všechna zařízení procházejí stejným konfiguračním procesem s dalším krokem pro Motor-393. Další podrobnosti naleznete ve spodní části tohoto článku.

Nabídka Zařízení VEXcode V5 po nastavení portu nového zařízení na E. Níže je zvýrazněno tlačítko Hotovo.

Vyberte port, ke kterému je zařízení připojeno na VEX V5 Brain. Porty, které jsou již nakonfigurovány pro jiná zařízení, nebudou dostupné. Jakmile je port vybrán, vyberte „Hotovo“ pro odeslání zařízení do konfigurace nebo „Zrušit“ pro návrat zpět do nabídky Zařízení.

Poznámka:Výběrem možnosti „Zrušit“ vrátíte zpět všechny změny, které jste na zařízení provedli, a nebude součástí konfigurace.

Změna portu 3-drátového zařízení

Nabídka zařízení VEXcode V5 se zobrazeným dříve přidaným koncovým spínačem.

Číslo portu pro 3-Wire Device můžete změnit výběrem 3-Wire Device v okně Devices.

Nabídka Zařízení VEXcode V5 po změně portu zařízení na D. Možnost portu D je nyní zbarvena zeleně. Níže je zvýrazněno tlačítko Hotovo.

Vyberte jiný port na obrazovce Výběr portu a číslo portu zezelená. Poté vyberte „Hotovo“ pro odeslání změny.

Přejmenování 3-drátového zařízení

Okno VEXcode V5 Zařízení se zobrazenými možnostmi koncových spínačů. Název zařízení je nahoře zvýrazněn, což znamená, že jej lze přejmenovat.

3-Wire Device můžete také přejmenovat změnou názvu v textovém poli v horní části obrazovky Výběr portu. Pokud vyberete neplatný název, textové pole se zvýrazní červeně. Poté vyberte „Hotovo“ a odešlete změny zařízení do konfigurace.

VEXcode V5 Pokud je zobrazen limitní blok s otevřenou rozbalovací nabídkou Koncový spínač. Nový název zařízení koncového spínače se zobrazí v rozbalovací nabídce.

Pokud změníte název 3-Wire zařízení, které se již ve vašem projektu používá, budete muset aktualizovat název zařízení v bloku na nový název pomocí rozevíracího seznamu.

Odstranění 3vodičového zařízení

Okno VEXcode V5 Zařízení se zobrazenými možnostmi koncových spínačů. Níže je zvýrazněno tlačítko Smazat.

3-Wire Devices lze také odstranit výběrem možnosti „Delete“ ve spodní části obrazovky Výběr portu.

Poznámka:Pokud odstraníte 3-vodičové zařízení, které se již ve vašem projektu používá, váš projekt vygeneruje chybu, pokud se jej pokusíte stáhnout, dokud neodstraníte také bloky, které smazané zařízení používaly.

Konfigurace motoru VEX-393

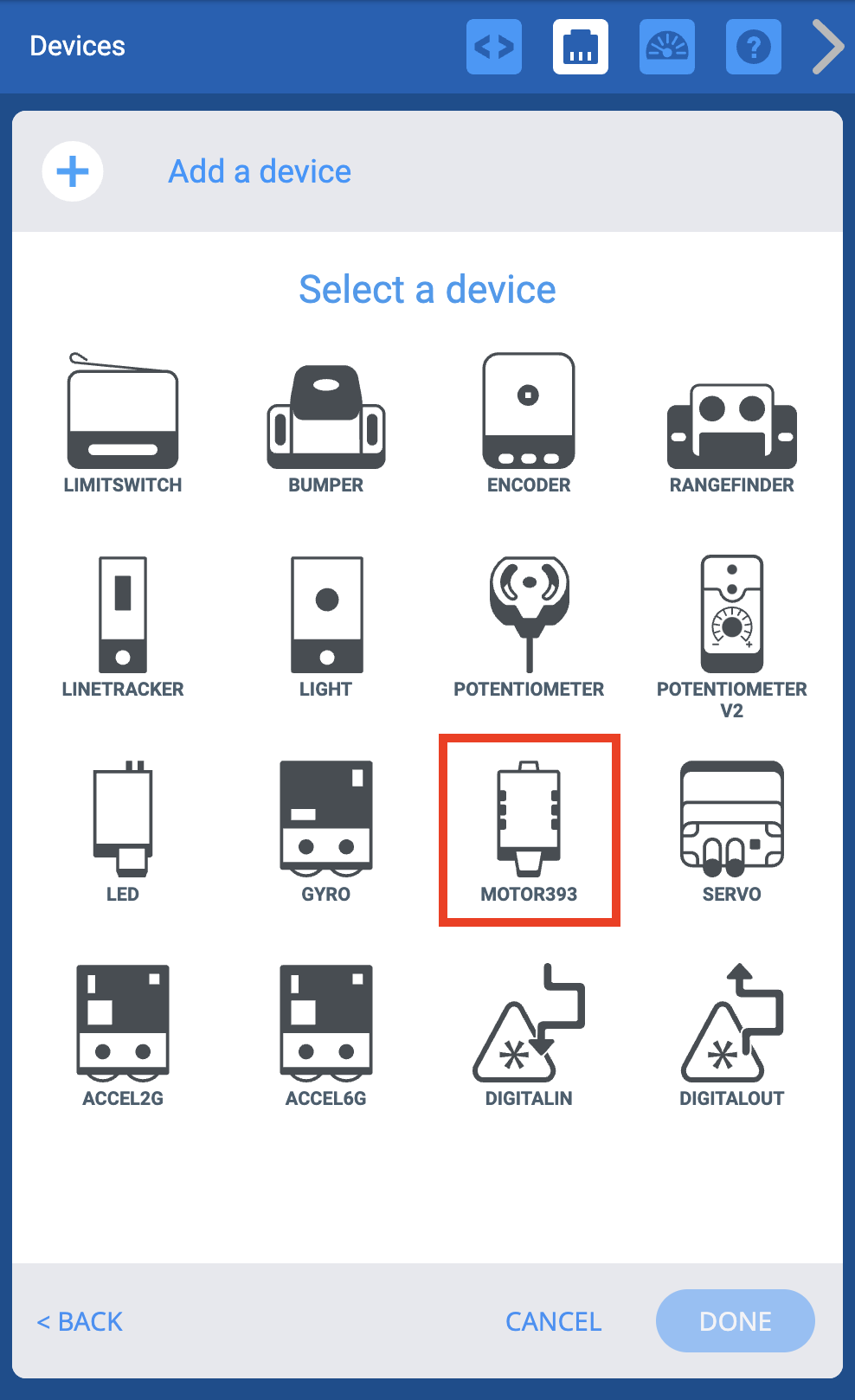

Nabídka Zařízení VEXcode V5 po výběru možnosti 3vodičové zařízení. Zobrazí se nabídka 3vodičových zařízení a je zvýrazněna možnost Motor 393.

Vyberte VEX Motor-393 ze seznamu zařízení.

Nabídka Zařízení VEXcode V5 po nastavení portu nového zařízení na H. Níže je zvýrazněno tlačítko Hotovo.

Vyberte port pro Motor-393.

Nabídka Zařízení VEXcode V5 po výběru inteligentního portu a se zobrazenými možnostmi Motor 393. Tyto možnosti lze použít k přejmenování směru otáčení motoru nebo k obrácení jeho orientace.

Po výběru portu vám tato obrazovka s možnostmi umožní dále konfigurovat Motor-393:

Změna jména
Změna portu
Změna směru

Další informace o těchto dodatečných konfiguracích naleznete v níže uvedených možnostech.

Okno VEXcode V5 Zařízení se zobrazenými možnostmi Motor 393. Název zařízení je nahoře zvýrazněn, což znamená, že jej lze přejmenovat.

Změna názvu Motor-393.

Okno VEXcode V5 Zařízení se zobrazenými možnostmi koncových spínačů. Výše je zvýrazněna ikona Smart Port zařízení, která značí, že jej lze vybrat a změnit.

Změna portu Motor-393.

Okno VEXcode V5 Zařízení se zobrazenými možnostmi Motor 393. Níže je vybrána a zvýrazněna možnost Reverzní motor. Toto tlačítko lze použít k obrácení směru otáčení motoru.

Změna směru motoru-393.
