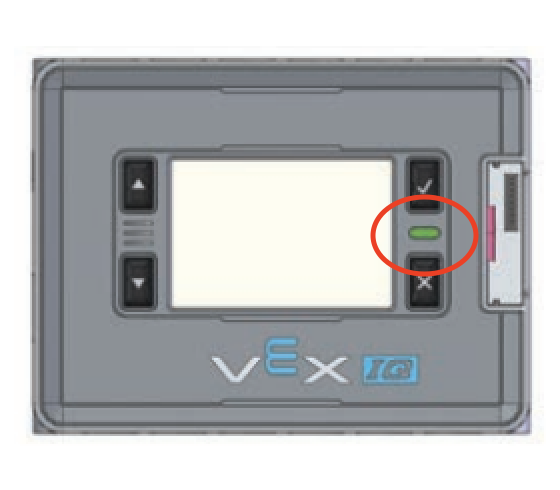

Barva LED diody Brain indikuje stav mozku, baterie robota VEX IQ a rádiového spojení VEX IQ.
| Barva LED | Postavení | |
|---|---|---|
|
|
Plně zelená | Mozek ZAPNUTÝ - Úroveň baterie robota je dostatečná - bez rádiového spojení (vyhledávání). |
|
|
Bliká zeleně | Mozek zapnutý - Úroveň baterie robota je dostatečná - s dobrým rádiovým spojením. |
|
|
Plně červená | Nízká úroveň baterie robota – bez rádiového spojení |
|
|
Blikající červená | Nízká úroveň baterie robota – s dobrým rádiovým spojením |
Poznámka: V závislosti na zatížení baterie, pokud baterie klesne do červené zóny, LED zůstane tato barva až do vypnutí napájení, ale na LCD obrazovce Robot Brain se vždy zobrazí aktuální úroveň napětí.
