Sesbírejte všechny potřebné díly

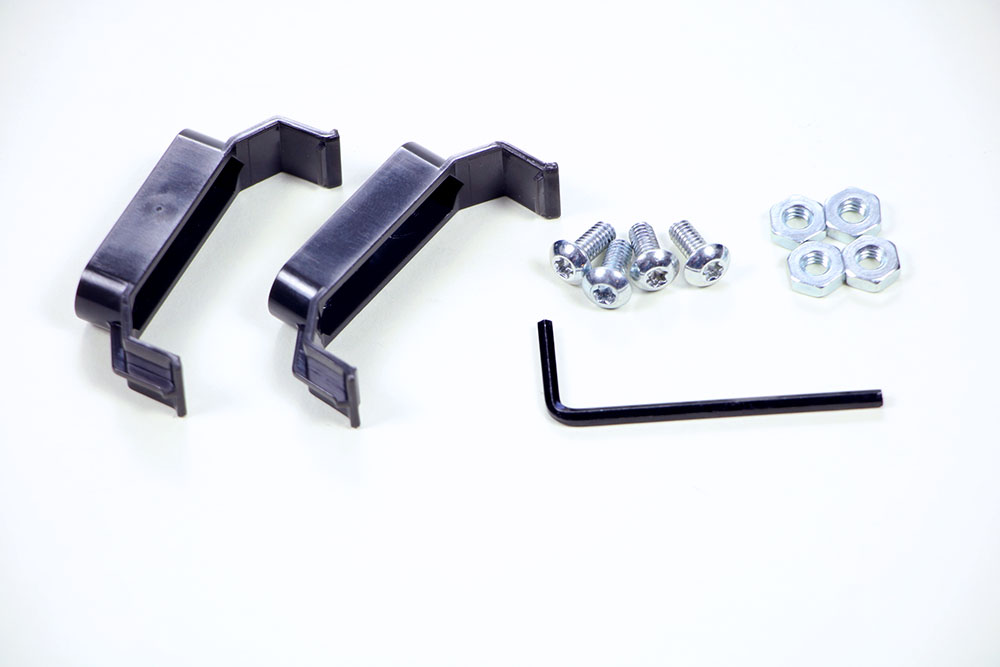

Díly potřebné k montáži baterie V5 se skládají dohromady. Mezi zobrazenými díly jsou 2 svorky na baterii V5, 4 šrouby #8/32, 4 matice Keps #8/32 a 1 imbusový klíč.

Budete potřebovat:

(1) Baterie robota V5 (nezobrazeno)
(1) Kabel baterie robota V5 (není zobrazen)
(2) Spony na baterie V5
(4) #8-32 x 1/2" šrouby
(4) #8-32 Keps Nuts
(1) 3-32" šestihranný klíč

Když budete chtít zapojit baterii, budete také potřebovat robotický mozek V5 namontovaný na vašem robotu. >

Namontujte svorky baterie V5

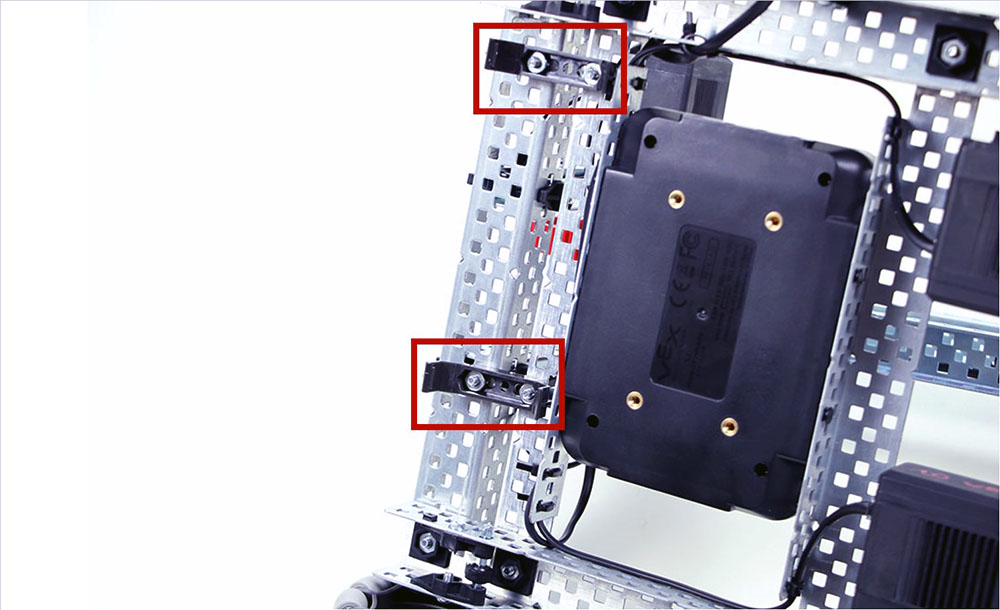

K zadní části robota jsou připevněny dva klipy na baterie V5 a jsou zvýrazněny.

Namontujte dvě svorky baterie V5 pod zadní část základny vašeho robota.

Zajistěte baterii V5 do svorek

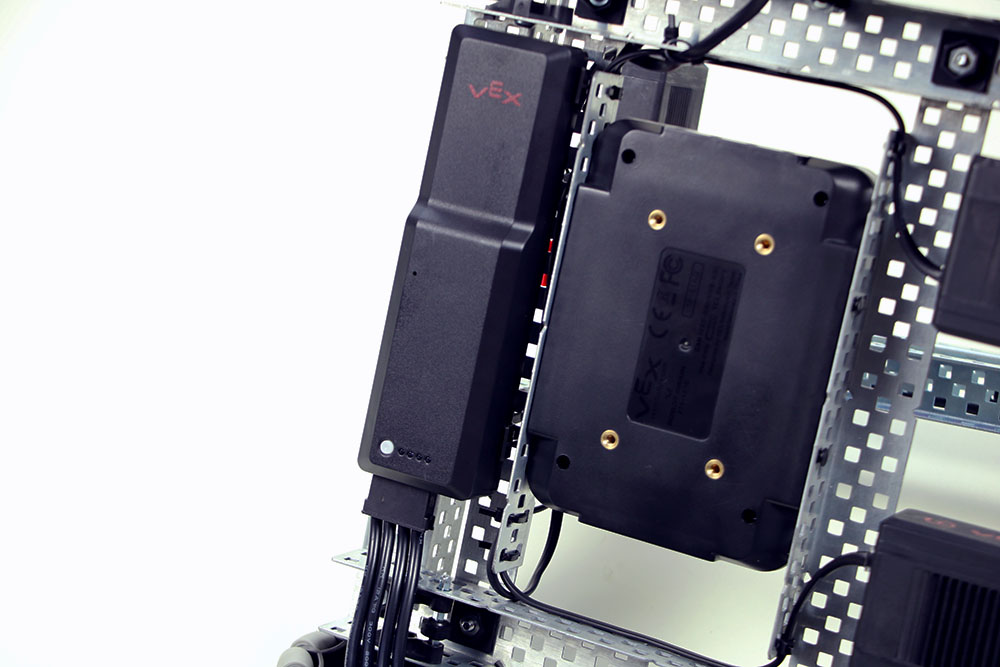

Baterie V5 byla připevněna ke dvěma svorkám na baterii V5 na zadní straně robota.

Zatlačte baterii do svorek, dokud neuslyšíte a neucítíte, jak zapadla na místo.

Připojte baterii robota V5

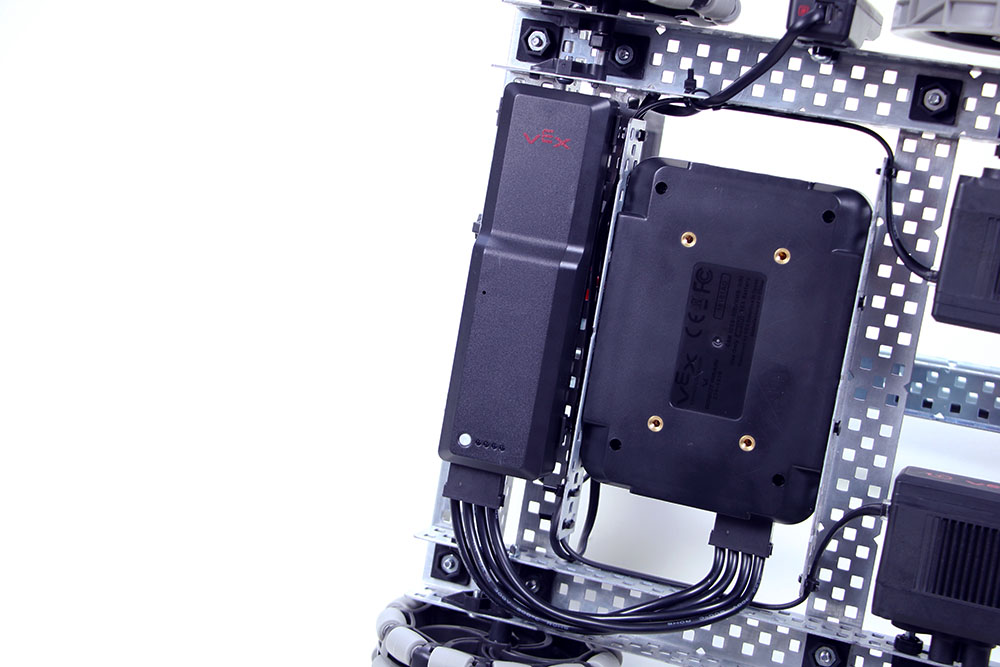

Je znázorněn kabel baterie V5, který připojuje baterii V5 k řídicí jednotce V5 na robotu.

Připojte baterii k V5 Robot Brain pomocí kabelu baterie.

Ujistěte se, že jste konektory kabelu baterie zasunuli správně, aby zapadly na místo.

Podrobnější pokyny k montáži a zapojení baterie naleznete v návodu k sestavení robotaClawbot.
