Spárování ovladače (1. gen) s mozkem (1. gen) – IQ – Knihovna VEX

Používáte VEX IQ (2. generace)? Viz tento článek.

Krok 1: Shromážděte požadované komponenty.

Ovladač, mozek, baterie, upínací kabel a dvě odpovídající rádia umístěné společně na stole.

Shromážděte následující položky:

Ovladač VEX IQ s vloženým rádiem VEX IQ
Tether kabel
VEX IQ Brain s nabitou baterií robota VEX IQ a rádiem VEX IQ, které odpovídá ovladači

POZNÁMKA: Zobrazená rádia jsou jedním typem z několika. Klikněte na zde a přečtěte si o třech typech rádií.

POZNÁMKA: Ujistěte se, že jsou rádia zasunuta do ovladače a mozku:

Klikněte zde pro článek „Jak nainstalovat a odebrat radiostanici VEX IQ Controller“.
Klikněte na zde pro článek „Jak nainstalovat a odstranit VEX IQ Robot Brain Radio“.

Krok 2: Připojte zařízení.

Ovladač připojený k mozku pomocí Tether kabelu.

Před připojením se ujistěte, že jsou obě zařízení vypnutá.

Připojte ovladač k mozku pomocí propojovacího kabelu.

Krok 3: Zkontrolujte Tethered Connectivity.

Obrazovka mozku se zvýrazněnou ikonou Tether v pravém horním rohu, což znamená, že ovladač byl připojen kabelem.

Klepnutím na tlačítko Check zapněte Brain.

Zkontrolujte, zda je ovladač připojen, zobrazením symbolu připojení tetheru v pravé horní části obrazovky vedle ikony baterie.

Krok 4: Zkontrolujte bezdrátové připojení.

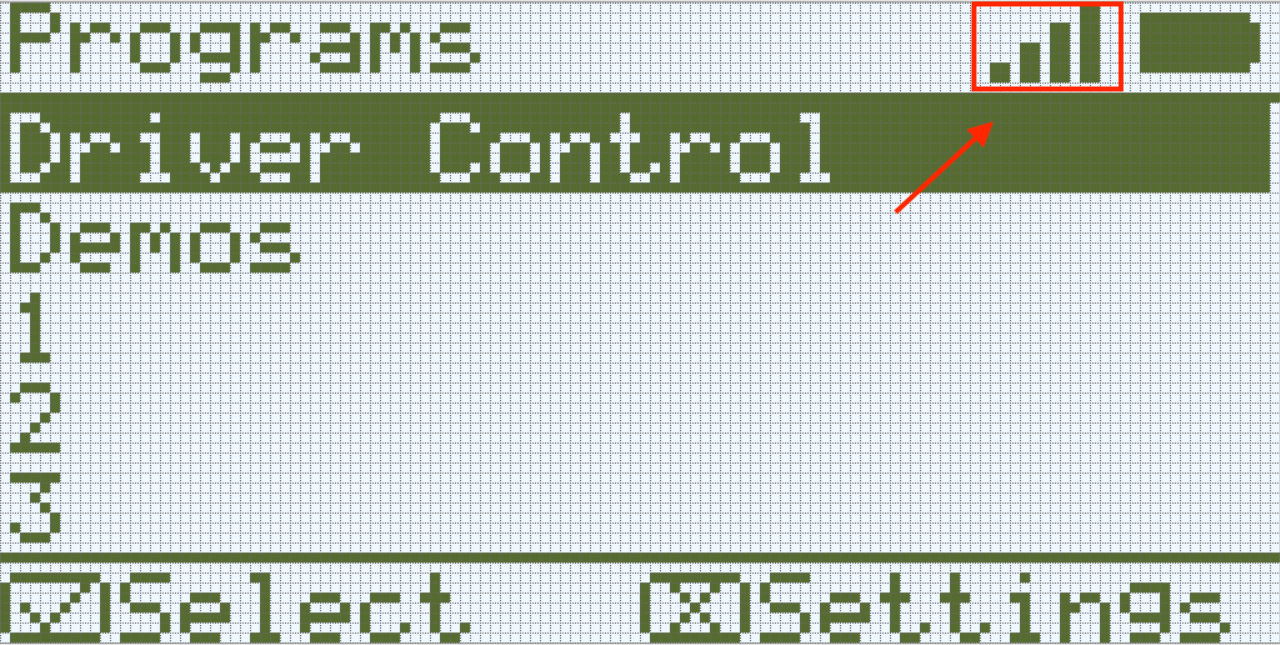

Obrazovka mozku se zvýrazněnou ikonou bezdrátového připojení v pravém horním rohu, což znamená, že ovladač byl připojen bezdrátově.

Odpojte ovladač od mozku odstraněním připojovacího kabelu.

Zkontrolujte, zda je ovladač bezdrátově připojen k Brain zobrazením symbolu bezdrátového připojení v pravé horní části obrazovky vedle ikony baterie. Pokud Brain a Controller nejsou propojeny, vypněte je oba a opakujte proces.

POZNÁMKA: Při bezdrátovém připojení by měly blikat LED dioda Brain a LED Power/Link na ovladači.

POZNÁMKA: Pokud ikona v pravém horním rohu obrazovky nevypadá jako zobrazená, klikněte zde na článek „Porozumění ikonám připojení robotického mozku VEX IQ“.
