Interpretace kontrolek a chyb baterie V5 – Knihovna VEX

Kontrolky LED na baterii V5 vám mohou poskytnout informace o stavu nabíjení a upozornit vás na problém s baterií. Kontrolky svítí zeleně, aby zobrazovaly stav nabíjení, a svítí nebo blikají červeně, aby vás upozornily, že nabíjení baterie selhalo nebo baterie nefunguje. Tento článek vám ukáže, jak interpretovat kontrolky a chyby baterie V5.

Interpretace kontrolek baterie během nabíjení

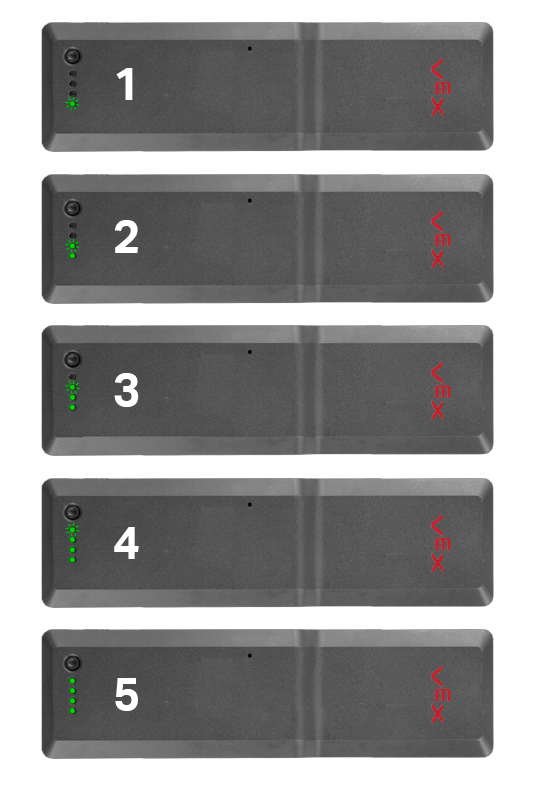

Je zobrazeno a očíslováno 5 příkladů kontrolek nabíjení. Baterie má celkem čtyři kontrolky. V prvním příkladu bliká pouze první kontrolka, což znamená, že se baterie nabíjí, ale její úroveň nabití je velmi nízká. Každý příklad má ještě jedno trvale svítící světlo, až do posledního příkladu, který má všechna čtyři trvale svítící světla a signalizuje, že nabíjení je dokončeno.

Viz obrázek vlevo. Vedle každého zeleného blikajícího světla je napsaný popis, který vysvětluje fáze nabíjení baterie.

POZNÁMKA:Jak nabíjení postupuje, počet zelených blikajících světel se bude zvyšovat. Když je baterie plně nabitá, všechny čtyři kontrolky se na krátkou dobu rozsvítí a poté zhasnou. Všechny čtyři zelené LED kontrolky zablikají každých pět sekund, když se baterie nabíjí a je stále připojena k nabíječce.

Interpretujte indikátory baterie, když je vybitá

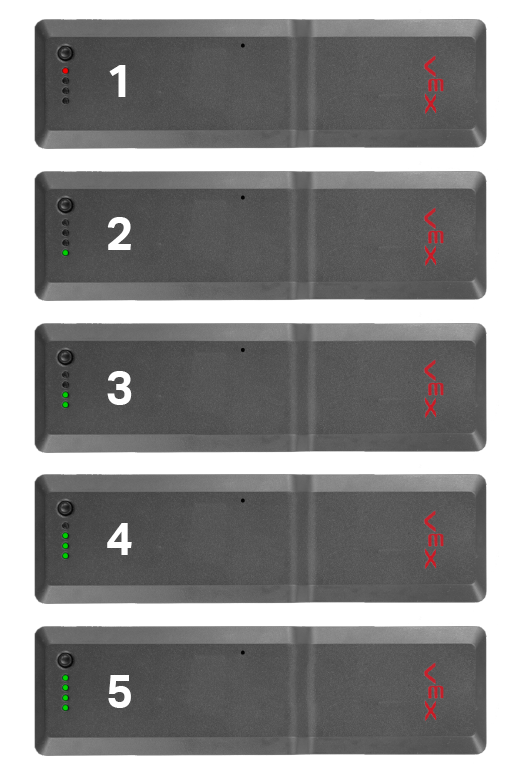

Je zobrazeno a očíslováno 5 příkladů kontrolek vybití. Baterie má celkem čtyři kontrolky. V prvním příkladu svítí pouze jedno červené světlo, což značí, že úroveň nabití baterie je velmi nízká. Každý následující příklad má jedno další trvale svítící zelené světlo, až do posledního příkladu, který má všechna čtyři trvale svítící světla a indikuje, že je baterie plně nabitá.

Stisknutím černého kruhového tlačítka ukazatele stavu baterie zobrazíte stav nabití baterie.

Viz obrázek vlevo. Vedle každého zeleného blikajícího světla je napsaný popis, který vysvětluje fáze nabíjení baterie, když je vybitá.

Jak interpretovat chyby baterie V5

Vyřešte chybu, když je červená blikající LED na čtvrté pozici

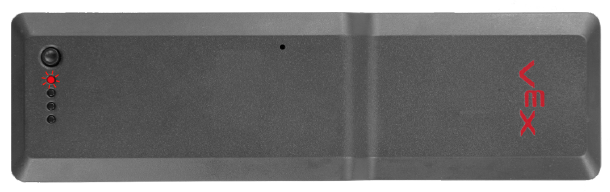

Baterie je zobrazena tak, že jedna z jejích kontrolek bliká červeně.

Nabijte baterii co nejdříve, pokud červená LED kontrolka bliká pětkrát za sekundu. To znamená, že baterie je kriticky vybitá.

POZNÁMKA: Pokud je nabíječka připojena, zatímco LED dioda bliká, bude blikat, dokud se vnitřní napětí nezvýší nad kritickou úroveň a baterie nebude opět považována za stabilní.

Opravte chybu, když jsou blikající LED na třetí a čtvrté pozici

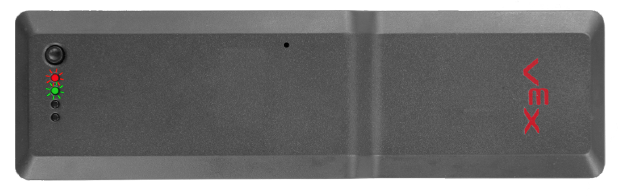

Stav baterie je zobrazen tak, že jedna kontrolka bliká zeleně a druhá červeně.

Všimněte si rychle blikající červené a zelené LED (pro vexos 1.0.3 nebo novější). To indikuje chybu přepětí.

Nechte baterii klesnout pod předem stanovenou hranici a chyba bude odstraněna.

Znovu připojte baterii k nabíječce, abyste ověřili, že chyba zmizela.

Rozpoznejte chybu, když blikající LED indikují špatný článek

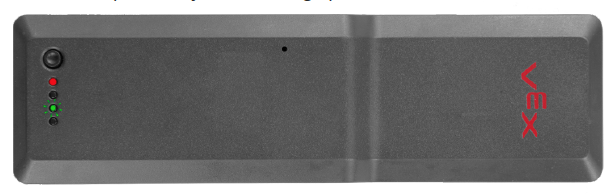

Stav baterie se zobrazuje jedním trvale svítícím červeným indikátorem a druhým blikajícím zeleným indikátorem.

Pochopte, že když se na baterii zobrazí červená LED a některá ze zelených LED krátce zabliká (jednou za sekundu), bylo zjištěno selhání vnitřního článku a baterie je v podstatě vybitá.

POZNÁMKA:Tento vzor LED indikuje, že baterie má alespoň jeden špatný článek. Je vhodné vyměnit baterii.

Pochopte chybu, když je červená blikající LED na čtvrté pozici

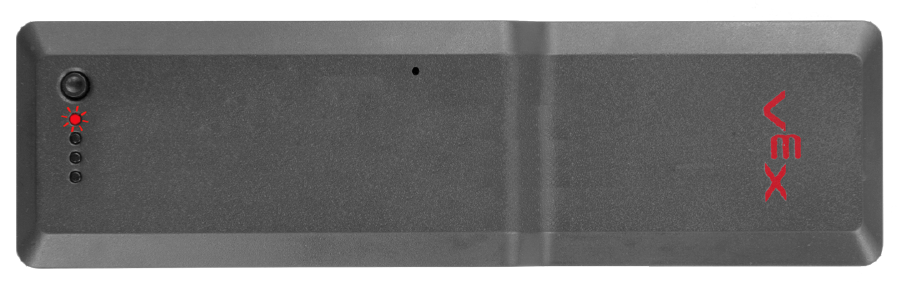

Baterie je zobrazena jednou blikající červenou kontrolkou.

Pokud jednou za sekundu pomalu bliká červená LED, odpojte nabíječku, aby se chyba vymazala.

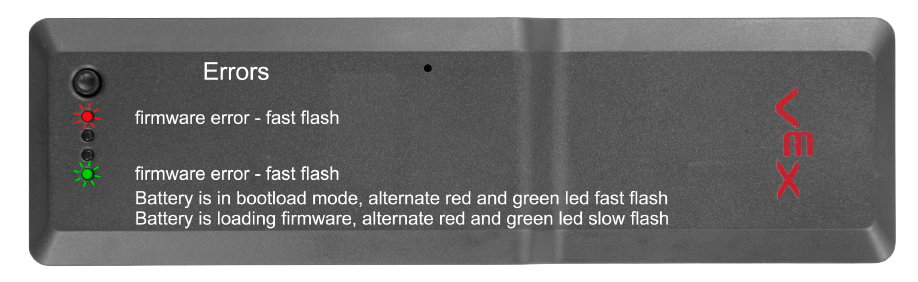

Rozlišujte rychlé a pomalé blikání na první a čtvrté pozici

Připojte baterii k V5 Brain s platným firmwarem, pokud je červená a zelená LED v první a čtvrté pozici a střídavě rychle bliká. To znamená, že baterie je v režimu zavádění firmwaru.

Vyřešte chybu, když všechny LED diody blikají

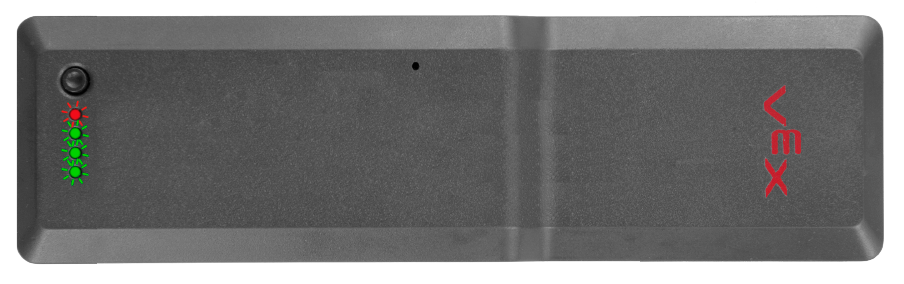

Baterie se zobrazuje tak, že jedna kontrolka bliká červeně a další tři blikají zeleně.

Zjistěte, zda všechny červené a zelené LED blikají velmi rychle. Pokud k tomu dojde a nabíječka je připojena, znamená to, že baterie je v režimu zavádění firmwaru.

Odpojte nabíječku, abyste umožnili aktualizaci firmwaru, aby všechny LED diody zhasly, a poté se připojte k mozku V5.

Vyřešte chybu, když nesvítí žádná LED

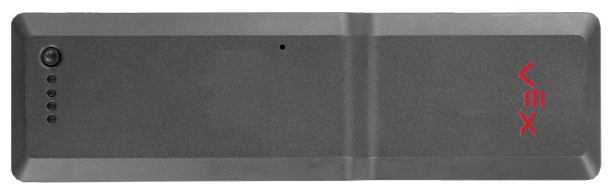

Baterie je zobrazena bez rozsvícené kontrolky.

Připojte baterii k nabíječce a před odpojením počkejte hodinu.

Pokud se kontrolky během nabíjení nerozsvítí ani se nerozsvítí po stisknutí tlačítka na baterii, použijte kancelářskou sponku nebo podobně velký předmět a stiskněte tlačítko reset na baterii zobrazené níže.

Baterie je zobrazena bez rozsvícené kontrolky. Tlačítko Reset je na stejné straně jako kontrolky a je zvýrazněné.

Znovu připojte baterii k nabíječce a před odpojením počkejte hodinu.

Pokud problém přetrvává, baterie je vadná a měli byste poslat e-mail podpoře VEX na adresu support@vex.com.
