Barevný kód je kombinací 2 až 4 dříve nakonfigurovaných barevných podpisů , které dokáže AI Vision Sensor identifikovat. Abyste mohli vytvářet barevné kódy, musíte mít nejprve 2 nebo více nakonfigurovaných barevných podpisů. Přečtěte si Konfigurace barevných podpisů ve VEXcode AIM a zjistěte, jak nakonfigurovat barevný podpis.
Podle níže uvedených kroků se dozvíte, jak nakonfigurovat barevné kódy v nástroji AI Vision Utility.
V konfiguračním okně nastavte požadované barevné podpisy.

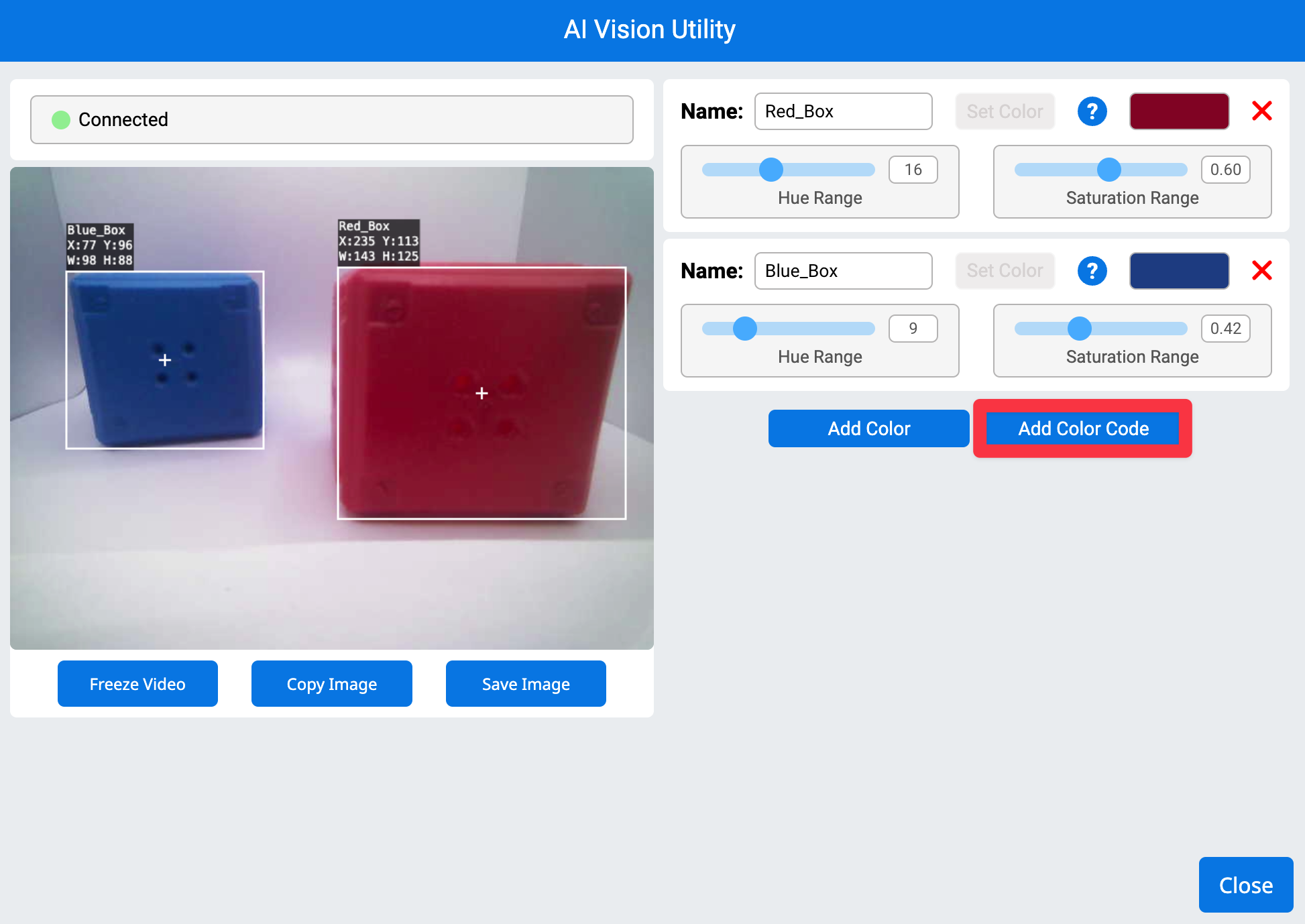

Tlačítko Přidat barevný kód bude dostupné, jakmile budou nakonfigurovány 2 nebo více barevných podpisů. VybertePřidat kód barvy.

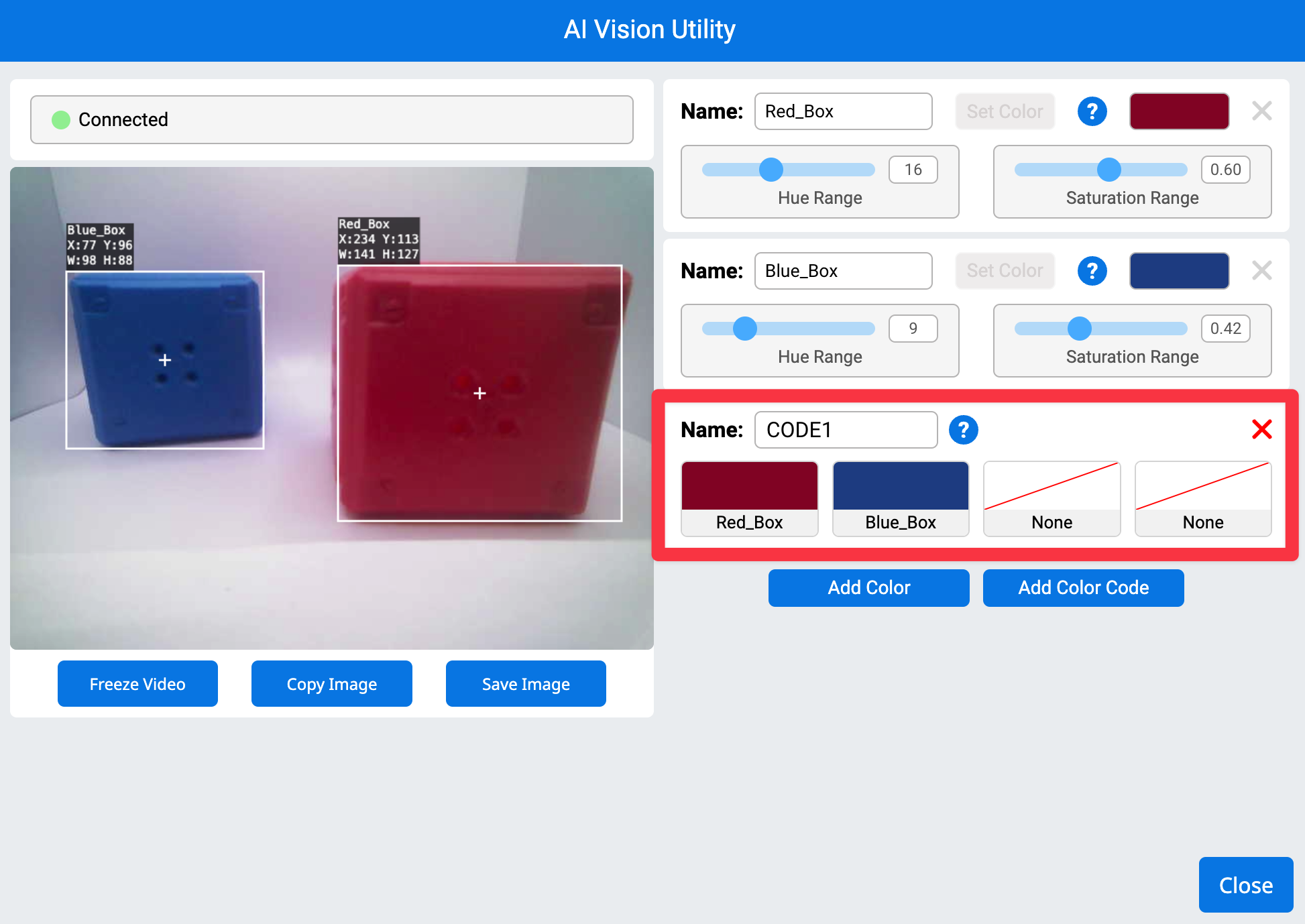

Ve výchozím nastavení budou první dva nakonfigurované barevných podpisů nastaveny v novémbarevném kódu.
Chcete-li změnit, jaké barevné podpisy jsou součástí barevného kódu, vyberte barevný podpis(y) uvnitř barevného kódu, který chcete změnit.

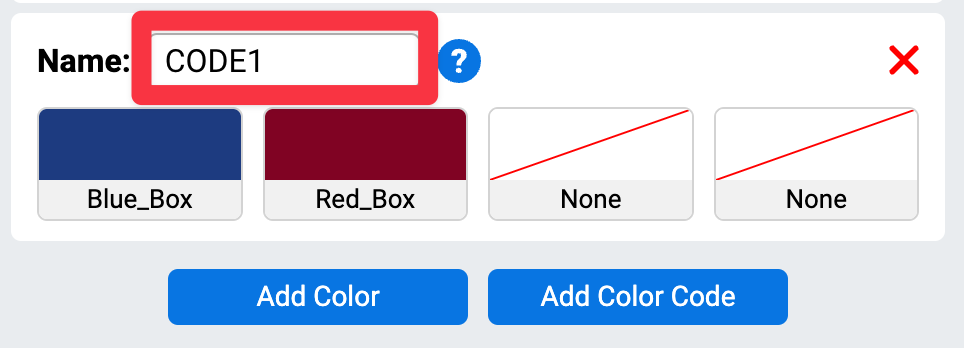

Přejmenujte kód barvy výběrem do textového pole Název a zadáním.

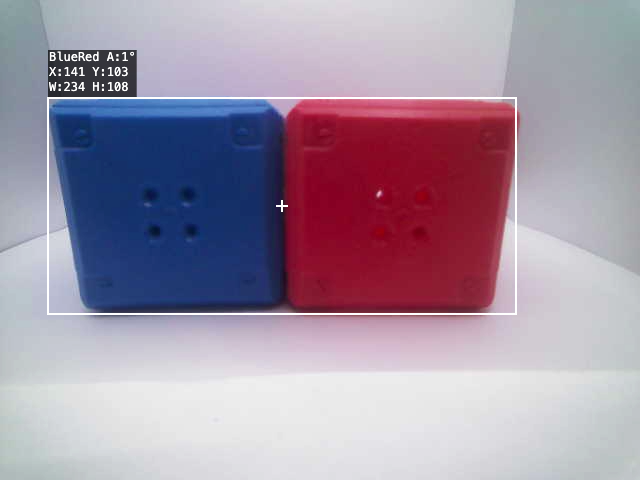

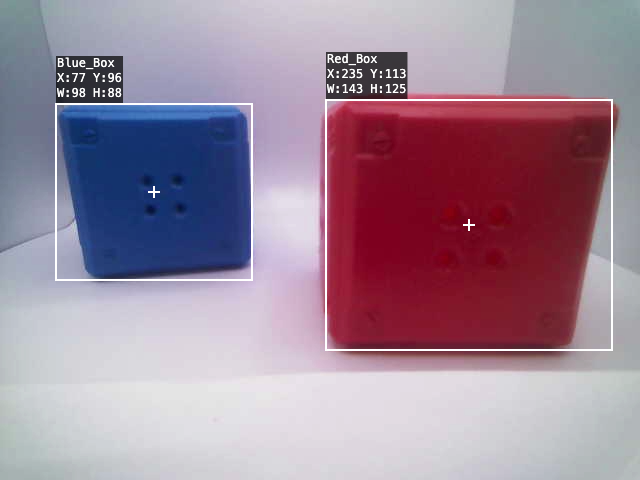

Ujistěte se, že jsou barvy těsně zarovnány; jinak je nelze interpretovat jako jednotný barevný kód, ale spíše jako odlišné barevné podpisy.

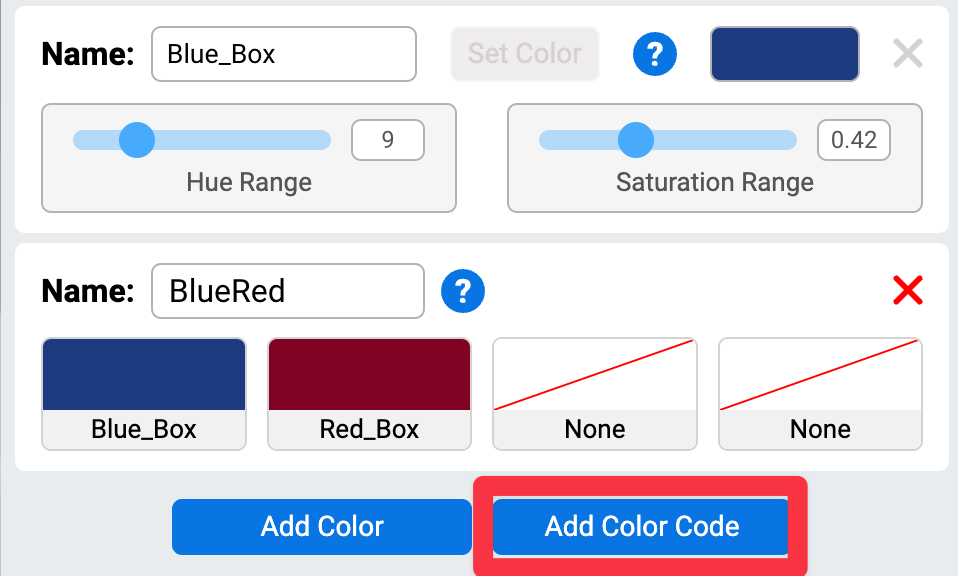

Další barevné kódy lze přidat výběremPřidat barevný kód.
Poznámka: Pokud je v rámci barevného kódu aktuálně používán barevný podpis, nebudete jej moci odstranit, dokud již nebude součástí žádného existujícího barevného kódu.
Po nastavení všech požadovaných barevných kódů vyberte Zavřít.
Všechny nakonfigurované barevné kódy se nyní zobrazí v ovládacím panelu AIM.
