Obrazovka kódovacího robota VEX AIM nabízí indikaci stavu a pomocí ikon umožňuje navigaci v různých možnostech nabídky. Tento článek vás provede významem jednotlivých ikon a symbolů, aby vám pomohl začít s robotem.

Stav baterie

Obrazovka robota AIM se zvýrazněnou zelenou ikonou baterie v pravém horním rohu.

Ikona baterie v pravém horním rohu zobrazuje aktuální stav baterie robota.

Zobrazují se tři obrázky ikony baterie, které označují různé úrovně nabití baterie. Nahoře je zelená ikona plné baterie, uprostřed žlutá ikona napůl plné baterie a dole červená ikona slabé baterie.

Stav baterie lze zjistit podle barvy ikony:

Zelená - Plná baterie
Žlutá - Částečná výdrž baterie
Červená - Vybitá baterie

Blikající ikona baterie signalizuje, že se robot právě nabíjí.

Stav řídicí jednotky

Obrazovka robota AIM s ikonou ovladače v levém horním rohu, která indikuje připojený jednopáskový ovladač.

Pokud je k robotovi aktuálně připojen ovladač One Stick, v levém horním rohu obrazovky se zobrazí ikona ovladače.

Stav připojení

Stav připojení Bluetooth je indikován ikonou Bluetooth v levém horním rohu obrazovky. Svítící zelená ikona označuje aktivní připojení Bluetooth.

Stejný obrázek jako předchozí, tentokrát s šedou ikonou Bluetooth, která značí, že robot není aktuálně připojen přes Bluetooth.

Blikající šedá ikona značí, že robot momentálně není připojen k Bluetooth.

Stav rádia je indikován ikonou stanice.

Stav rádia je indikován také ikonou přístupového bodu. Trvale svítící ikona označuje aktivní připojení a blikající ikona označuje, že robot aktuálně není připojen.

Stav odkazu

Obrazovka robota AIM s ikonou propojení v levém horním rohu, která označuje propojeného robota.

Pokud je k robotovi aktuálně připojen jiný kódovací robot VEX AIM, v levém horním rohu obrazovky se zobrazí ikona propojení.

Ikona informací

Obrazovka robota AIM se zvýrazněnou šedou ikonou i ve spodní části obrazovky uprostřed.

Výběrem ikony Informace ve spodní části obrazovky se otevře informace o robotovi.

AIM1415 jako název robota na obrazovce. Baterie je nabitá na 97 % a píše se, že je propojena s AIM 7818.

Informace o robotovi zahrnují název robota, životnost baterie a název robota, se kterým je aktuálně propojen.

Navigační ikony

Na obrazovce se zobrazí informace o robotu AIM a ve spodní části uprostřed je zvýrazněna šipka zakřivená dozadu v šedém tlačítku, která označuje, co vybrat pro návrat z této obrazovky.

Pro opuštění aktuální obrazovky použijte šedou šipku zpět.

Ikony hlavní nabídky

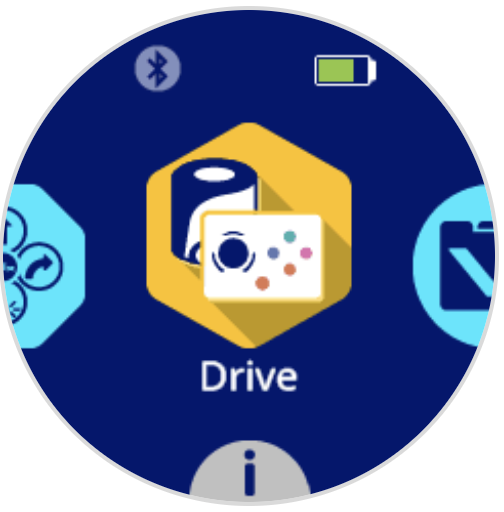

Obrazovka robota AIM s ikonou pohonu uprostřed.

Výběrem ikony Pohon se otevře vestavěný režim Pohon, takže můžete řídit robota pomocí propojeného ovladače. V tomto článku se dozvíte více o používání režimu Drive.

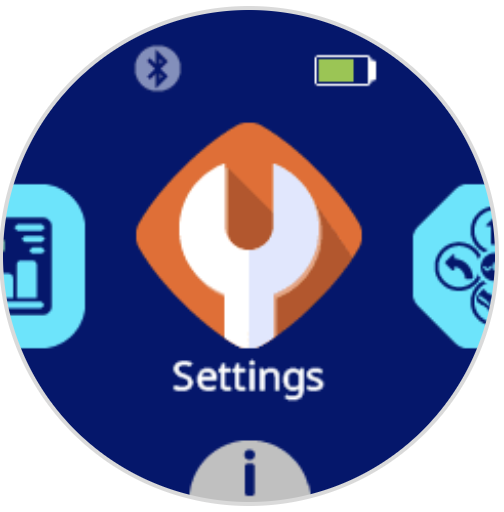

Obrazovka robota AIM s ikonou Nastavení uprostřed.

Výběrem ikony Nastavení se otevře nabídka Nastavení robota. V tomto článku se dozvíte více o nastavení robota.

Obrazovka robota AIM s ikonou Projekty uprostřed.

Výběrem ikony Projekty získáte přístup ke staženému projektu na robotu. V tomto článku se dozvíte více o používání projektů na robotu.

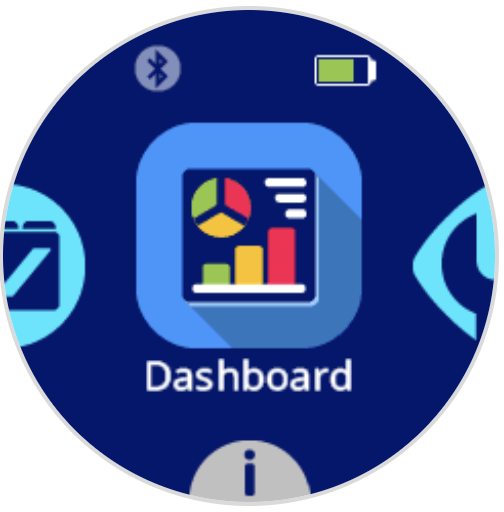

Obrazovka robota AIM s ikonou řídicího panelu uprostřed.

Výběrem ikony Dashboard se otevře Dashboard. V tomto článku se dozvíte více o funkcích Dashboardu.

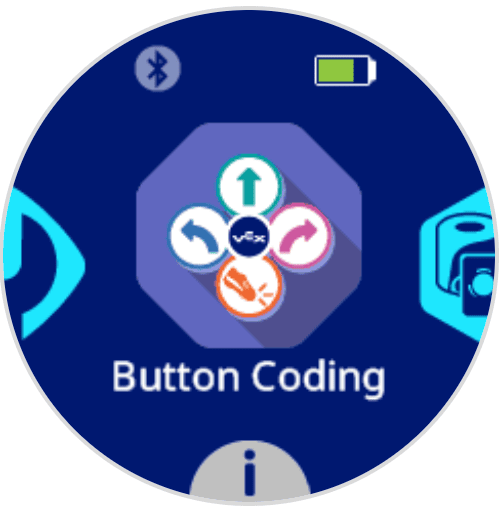

Obrazovka robota AIM s ikonou kódování tlačítek uprostřed.

Výběrem ikony Kódování tlačítek se otevře Kódování tlačítek, kde můžete robota naprogramovat pomocí tlačítek na obrazovce robota.
