Pochopení rádiových LED světel V5

Stav robota můžete sledovat pomocí LED kontrolek na rádiu V5.

Na robotu V5 je zobrazeno namontované a zapojené robotické rádio V5. V tomto příkladu svítí LED diody rádia červeně.

Svítící červená LED signalizuje:

  • Že mezi V5 Brain a V5 Controllerem není rádiové spojení.

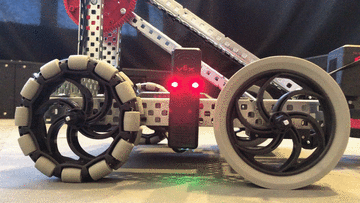

Na robotu V5 je zobrazeno namontované a zapojené robotické rádio V5. V tomto příkladu blikají LED diody rádia červeně.

Blikající červená LED signalizuje:

  • Aktivní spojení mezi V5 Brain a V5 Controller.
  • Ovladač V5 není zapojen do systému řízení pole nebo V5 Brain nespouští uživatelský program.

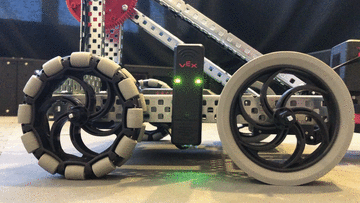

Na robotu V5 je zobrazeno namontované a zapojené robotické rádio V5. V tomto příkladu blikají LED diody rádia zeleně.

Blikající zelená LED indikuje:

  • Aktivní spojení mezi V5 Brain a V5 Controller.
  • Ovladač V5 je zapojen do polního řídicího systému.
  • V5 Brain běží uživatelský program.
