Virtuální jízdní dovednosti v rámci soutěže VEX V5 Robotics Competition (V5RC) vám umožňují připojit ovladač VEX V5 k počítači a procvičovat si jízdní dovednosti. Tento článek se zabývá dostupnými možnostmi a nastaveními procvičování.

Poznámka:Virtuální řidičské dovednosti jsou k dispozici pouze v prohlížeči Chrome.

Zahrajte si zápas virtuálních řidičských dovedností

Získejte přístup k virtuálnímu kurzu řidičských dovedností pro V5RC zde.

Než začnete, ujistěte se, že máte ovladač VEX V5 připojený k Virtual Driving Skills a vašemu Virtual Skills Key.

V5RC odsunula stránku s virtuálním procvičováním řidičských dovedností. Přečte stav připojeného ovladače a na pravé straně je režim jízdy pro jízdu tankem, levou hernu, pravou hernu a rozdělenou hernu. Pak uprostřed je trénink řidičských dovedností. Ve spodní části se nachází konfigurace robota s hnacími motory, sacím motorem a motorem dopravníku.

Jakmile se přihlásíte pomocí virtuálního klíče dovedností a připojíte ovladač VEX V5, je zápas virtuálních řidičských dovedností připraven ke hře. Stav ovladače se zobrazí zeleně a Připojeno v levém horním rohu a Hrdina Bot bude ve výchozí pozici.

Detailní pohled na levý dolní roh okna Driving Skills Practice s tlačítkem Play, bílým trojúhelníkem směřujícím doprava, zvýrazněným v červeném poli. Tlačítko přehrávání je umístěno svisle mezi ikonou nastavení a tlačítkem reset.

Chcete-li spustit zápas, stiskněte tlačítko Play v levém dolním rohu.

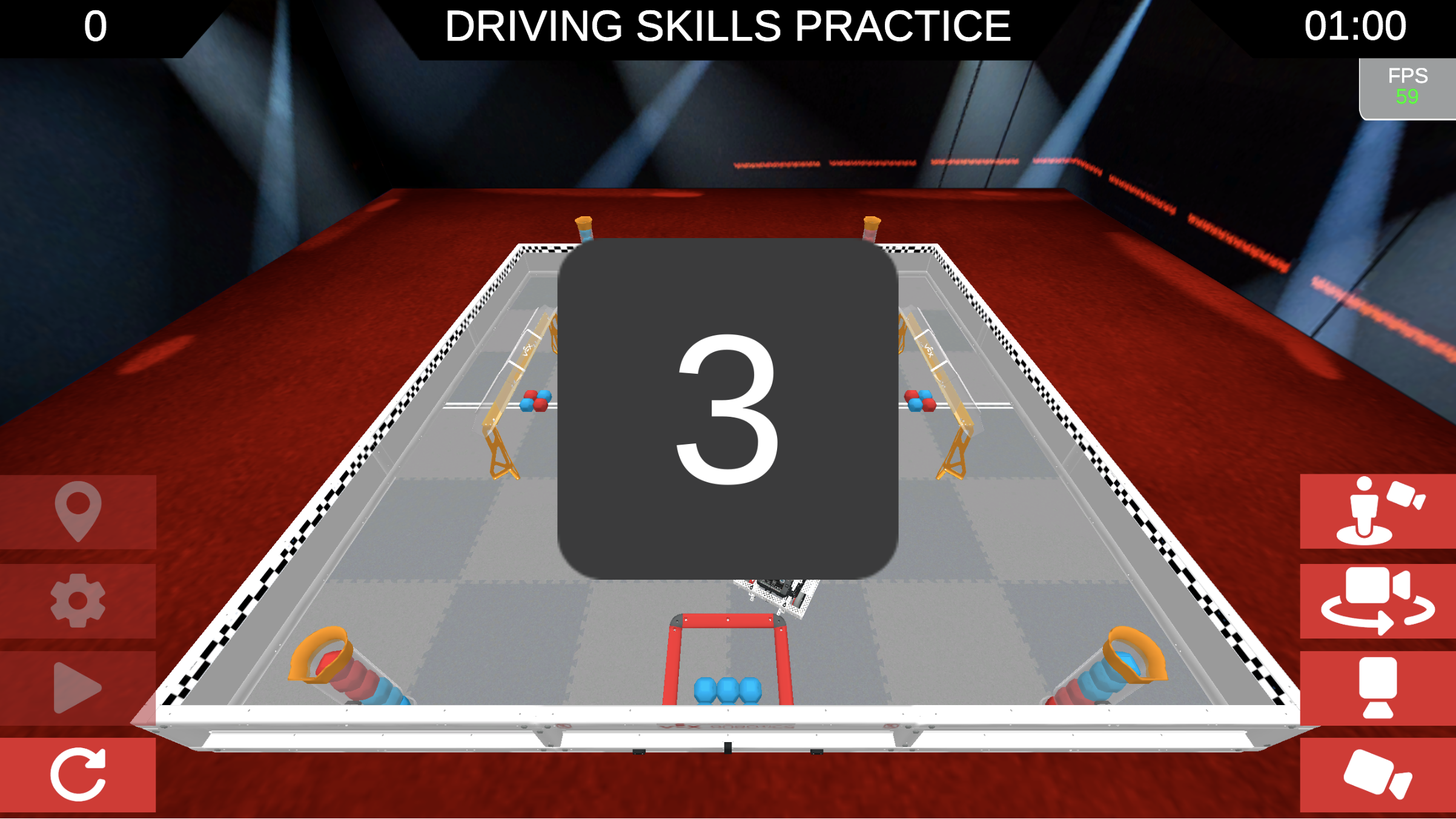

Okno Driving Skills Practice s velkou 3 uprostřed ukazující odpočítávání do začátku zápasu.

Uprostřed obrazovky se zobrazí odpočet, který vám umožní připravit se na zahájení jízdy pomocí ovladače.

Detailní pohled na pravý horní roh okna Driving Skills Practice zobrazující zbývající čas v zápase. Čas ukazuje 29 sekund.

Během zápasu se v pravém horním rohu okna zobrazuje zbývající čas.

Detailní pohled na levý horní roh okna Driving Skills Window zobrazující aktualizaci skóre v reálném čase během zápasu. Skóre ukazuje 1 bod.

Během zápasu se vaše skóre aktualizuje v levém horním rohu.

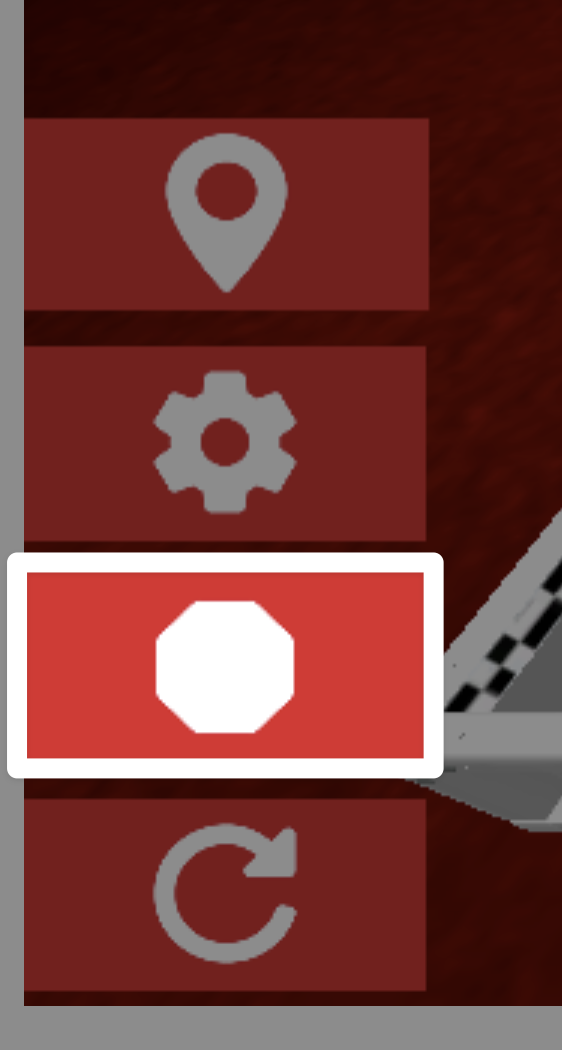

Detailní pohled na levý dolní roh okna Driving Skills zobrazující tlačítko Stop, bílý šestiúhelník, který se během zápasu zobrazuje místo tlačítka Play. Tlačítko Stop je umístěno svisle mezi ikonou nastavení a tlačítkem reset.

Chcete-li ukončit zápas před vypršením času, vyberte tlačítkoStopv levém dolním rohu.

Obrazovka konce zápasu zobrazující výsledky tréninku pro číslo týmu a registrovaný název týmu. Skóre je 5 bodů. Tlačítko Opakovat ve spodní části obrazovky je zvýrazněno červeným rámečkem, který označuje, co vybrat pro opětovné přehrání.

Na konci zápasu se zobrazí název vašeho týmu a konečné skóre. Vyberte Opakovat pro zavření tohoto okna a resetování pole.

Detailní pohled na levý dolní roh okna Driving Skills s tlačítkem Reset, bílou kruhovou šipkou. Tlačítko Reset se nachází pod ikonou nastavení a tlačítkem Přehrát.

Tlačítko Reset v levém dolním rohu lze také použít k resetování rozvržení pole.

Výběr režimu jízdy

V pravé horní části okna Driving Skills Practice Window je v červeném rámečku zobrazena oblast výběru režimu jízdy. Aktuálně je vybrán Tank Drive a možnosti Left Arcade, Right Arcade a Split Arcade jsou zobrazeny v řadě.

Nad oknem Virtuálního procvičování řidičských dovedností uvidíte možnosti výběru režimu jízdy.

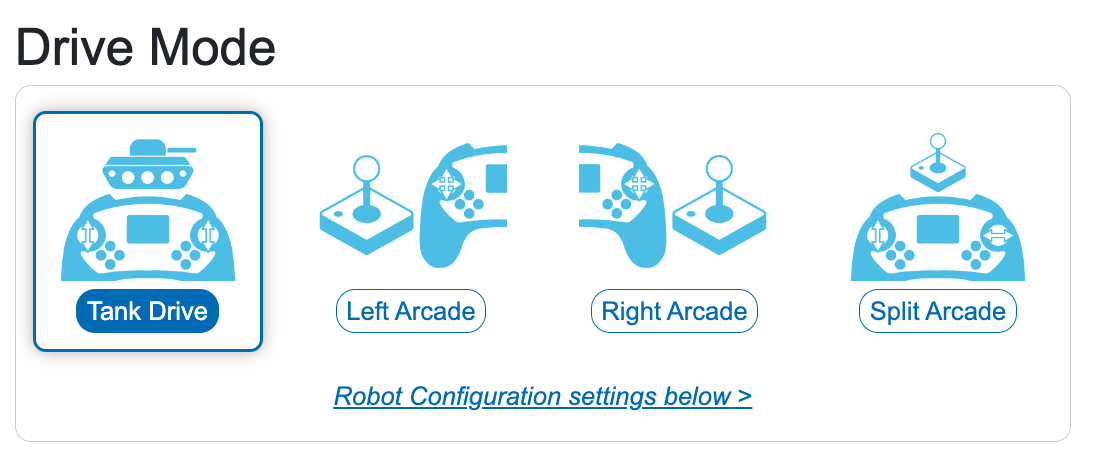

Detailní pohled na možnosti Drive Mode s vybraným Tank Drive. Další tři možnosti jsou vpravo a čtěte Left Arcade, Right Arcade a Split Arcade.

Vybraný režim jízdy zobrazí název tmavě modrou barvou a bude mít modrou čáru kolem ikony.

Chcete-li změnit konfiguraci, vyberte název režimu jízdy.

Každý režim jízdy mění způsob, jakým joysticky ovladače ovládají pohyb hnacího ústrojí robota.

Pohon tanku: Levý joystick ovládá levý motor a pravý joystick ovládá pravý motor.
Levá arkáda: Veškerý pohyb (vpřed, vzad, vlevo a vpravo) se ovládá levým joystickem.
Pravá arkáda: Veškerý pohyb (vpřed, vzad, doleva a doprava) se ovládá pravým joystickem.
Split Arcade: Levý joystick ovládá pohyb vpřed a vzad, zatímco pravý joystick ovládá zatáčení vlevo a vpravo.

Další nastavení

Možnosti fotoaparátu

V sekci Virtuální jízdní dovednosti jsou zvýrazněny čtyři možnosti kamery. Ikona stanoviště řidiče, ikona kamery na oběžné dráze, ikona shora dolů a ikona honičky

Možnosti kamery pro dané hřiště se nacházejí v pravém dolním rohu okna Virtuálního tréninku řidičských dovedností.

Ikona stanoviště řidiče: Změní pohled kamery na perspektivu řidiče.
Ikona kamery na oběžné dráze:Poskytuje přehled o celém poli.
Ikona shora dolů:Umístí kameru přímo nad hřiště.
Ikona honičky: Sleduje robota zezadu.

Konfigurace robota

Chcete-li změnit rychlosti robota a mapování tlačítek motoru, přejděte dolů do sekce Konfigurace robota.

Sekce Hnací motory v oblasti Konfigurace robota ve spodní části stránky Driving Skills. V horní části je nápis Drive Motors a ukazuje možnosti pro Maximální rychlost pomocí posuvníku od 0 do 100 %.

V sekci Pohonné motory můžete upravit maximální rychlost Dexu pomocí posuvníku nebo zadáním konkrétní hodnoty do textového pole.

Sekce Sací motor v oblasti Konfigurace robota ve spodní části stránky Řidičské dovednosti. V horní části se zobrazuje „Sací motor“ a možnosti maximální rychlosti s posuvníkem od 0 do 100 %, stejně jako možnosti mapování ovladače, kterými tlačítky se ovládají sání a výfuk.

Sekce Sací motor umožňuje nastavit maximální rychlost pro Sací motor a přiřadit tlačítka ovladače pro ovládání sání.

Upravte rychlost pomocí posuvníku nebo zadáním hodnoty do textového pole.

Změňte tlačítka ovladače výběrem rozbalovacích nabídek vedle položek Příjem a Výstup a vyberte preferovaná tlačítka.

Sekce Motor dopravníku v oblasti Konfigurace robota ve spodní části stránky Řidičské dovednosti. V horní části se zobrazuje Motor dopravníku a možnosti pro Maximální rychlost s posuvníkem od 0 do 100 %, stejně jako možnosti Mapování ovladače pro tlačítka ovládající pohyb nahoru a dolů.

Sekce Motor dopravníku umožňuje nastavit maximální rychlost motoru dopravníku a přiřadit tlačítka ovladače pro ovládání dopravníku.

Rychlost upravte pomocí posuvníku nebo zadáním hodnoty do textového pole.

Změňte tlačítka ovladače výběrem rozbalovacích nabídek vedle možností Přenos nahoru a Přenos dolů a vyberte preferovaná tlačítka.
