Motor Controller 55 umožňuje V5 Brain připojit se k stejnosměrným (DC) motorům. Podle níže uvedených kroků se dozvíte, jak připojit stejnosměrný motor k ovladači motoru 55 a nakonfigurovat jej jako zařízení ve VEXcode, což umožňuje jeho použití v kódovacích projektech.

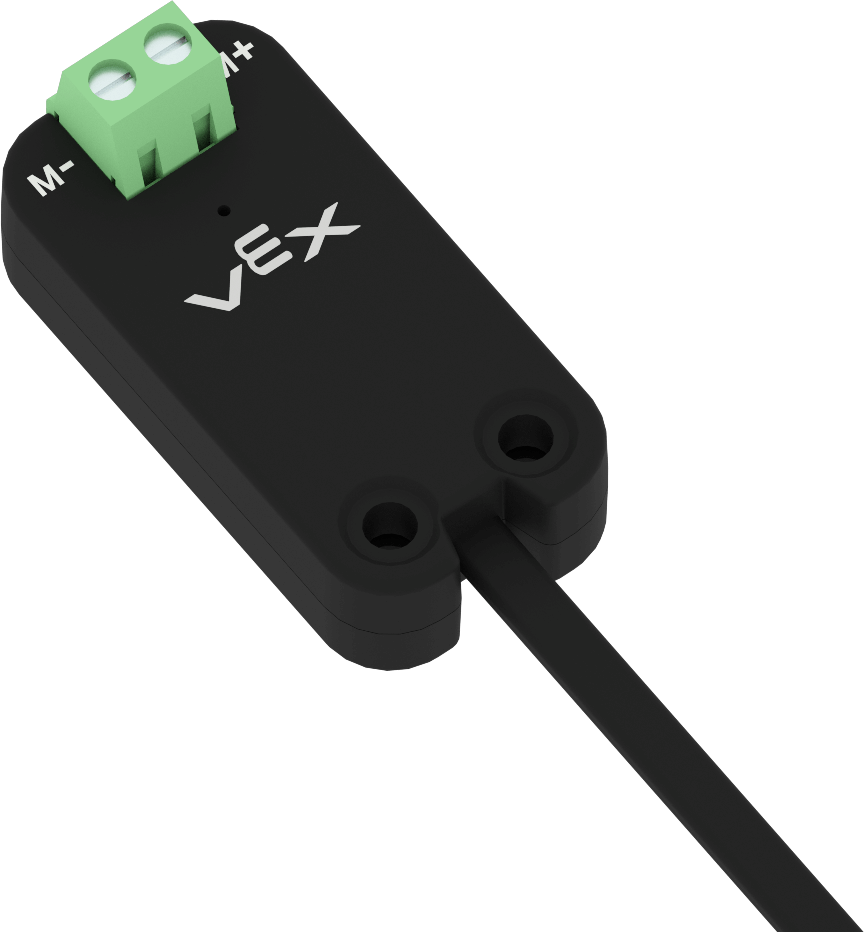

Řídicí jednotka motoru 55 dílů.

Připojení ovladače motoru 55

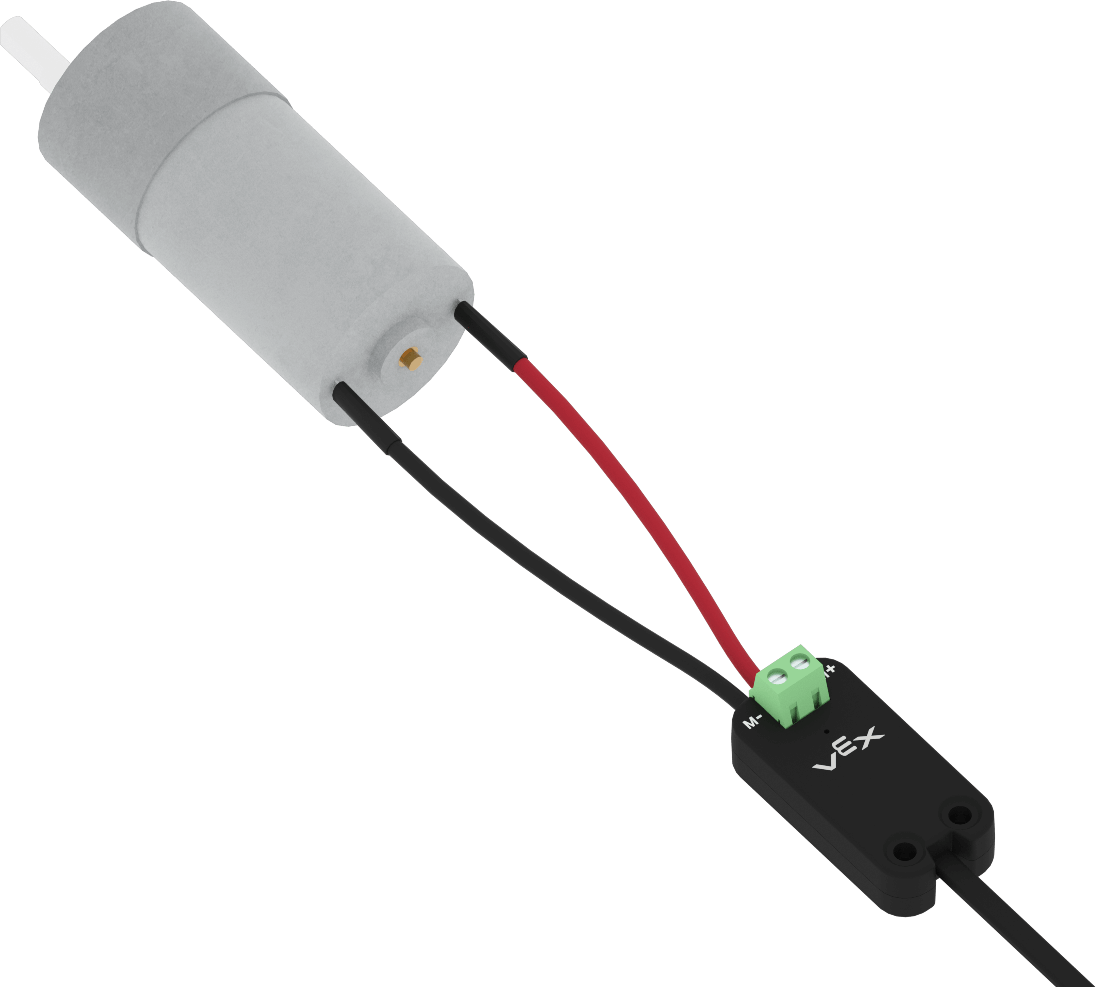

Zobrazen je 55dílný regulátor motoru s kabelovým připojením k stejnosměrnému motoru.

Ujistěte se, že jsou šrouby zcela uvolněné. Poté připojte stejnosměrný motor k ovladači motoru 55.

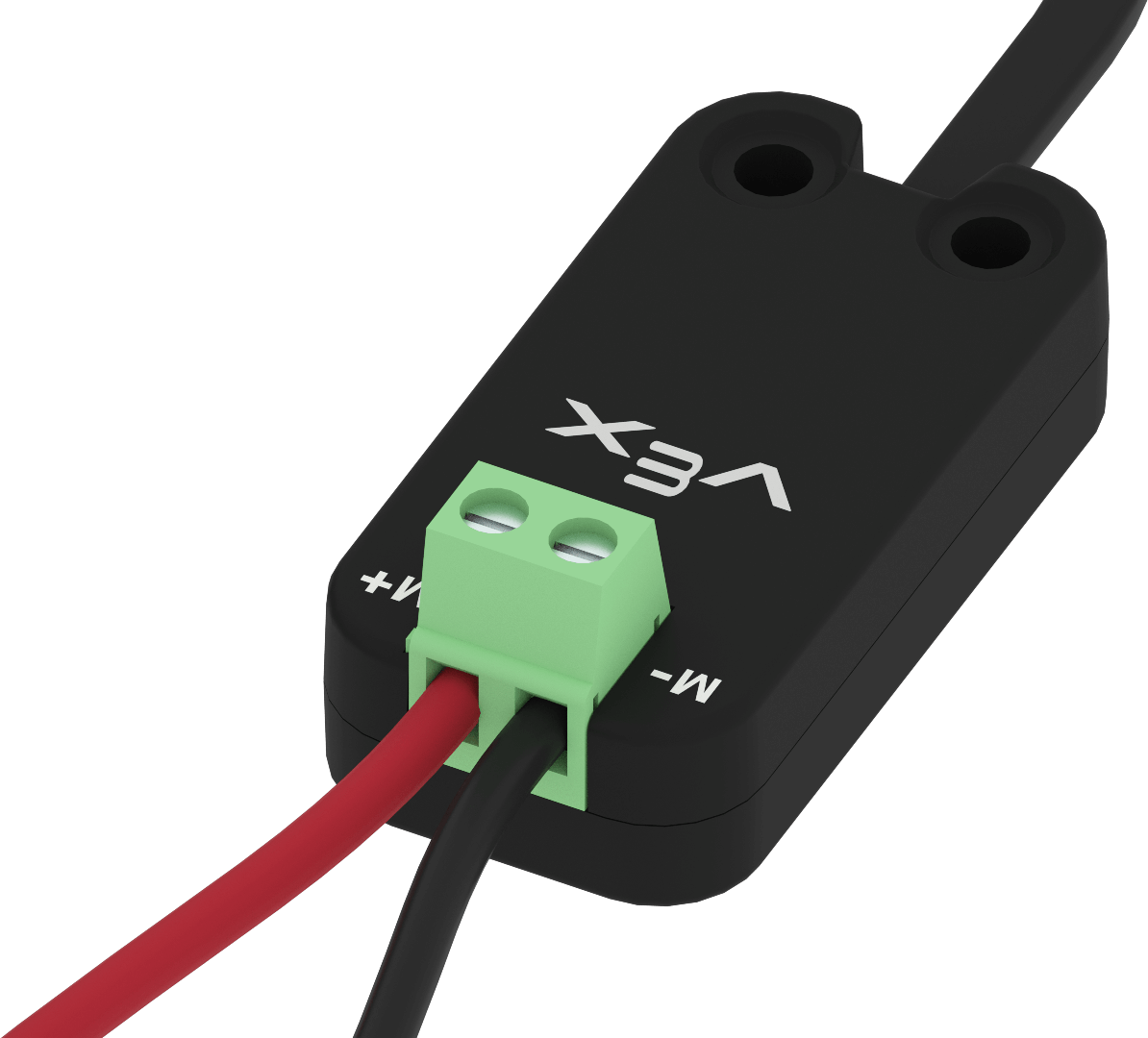

Detailní záběr šroubů na dílu 55 regulátoru motoru, který ukazuje, že by měly být po připojení vodičů utaženy.

Úplně utáhněte šrouby na ovladači motoru 55. Tím je zajištěno, že vodiče připojené ke stejnosměrnému motoru jsou bezpečné a nebudou se posunout.

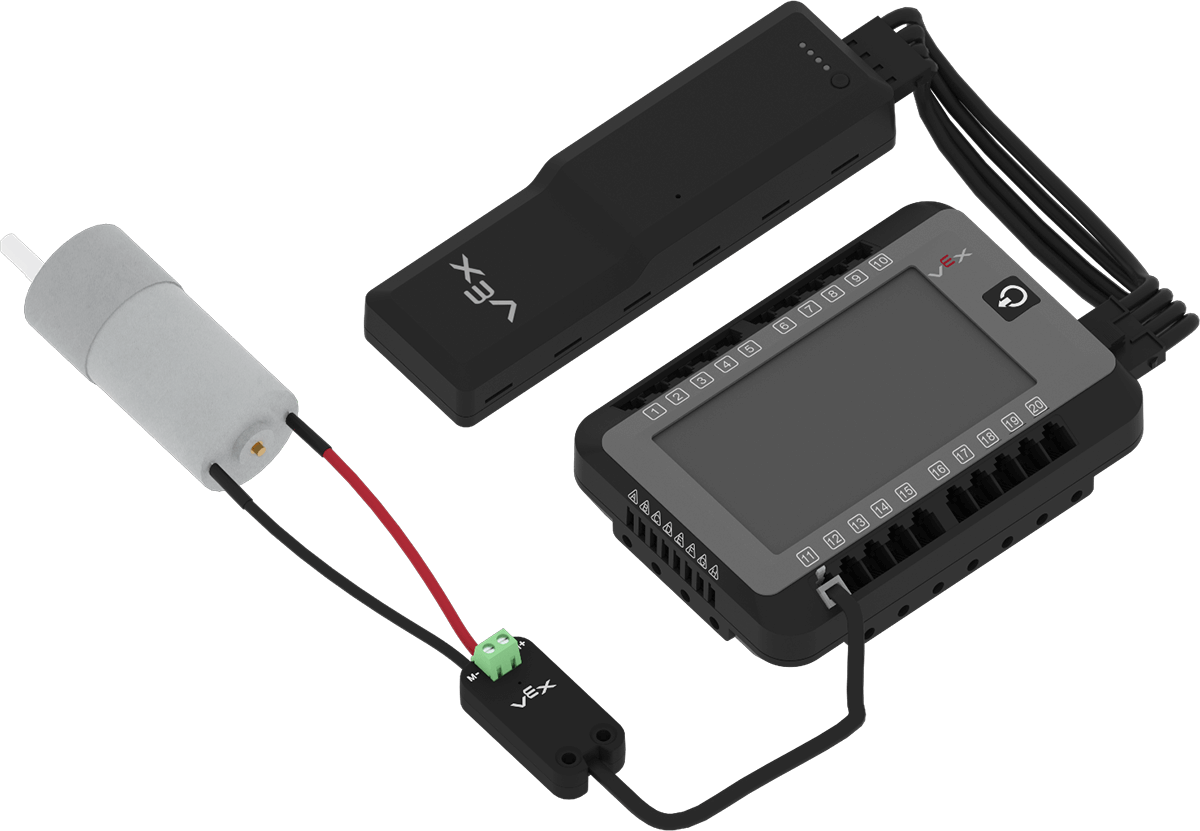

Schéma zapojení regulátoru motoru 55 s kabelovým připojením k stejnosměrnému motoru a dalším kabelovým připojením k jednomu z inteligentních portů V5 Brain. V5 Brain je také zobrazen připojený k robotické baterii.

Jakmile je ovladač motoru 55 připojen k V5 Brain, bude nutné jej přidat jako zařízení do VEXcode.

Konfigurace ovladače motoru 55

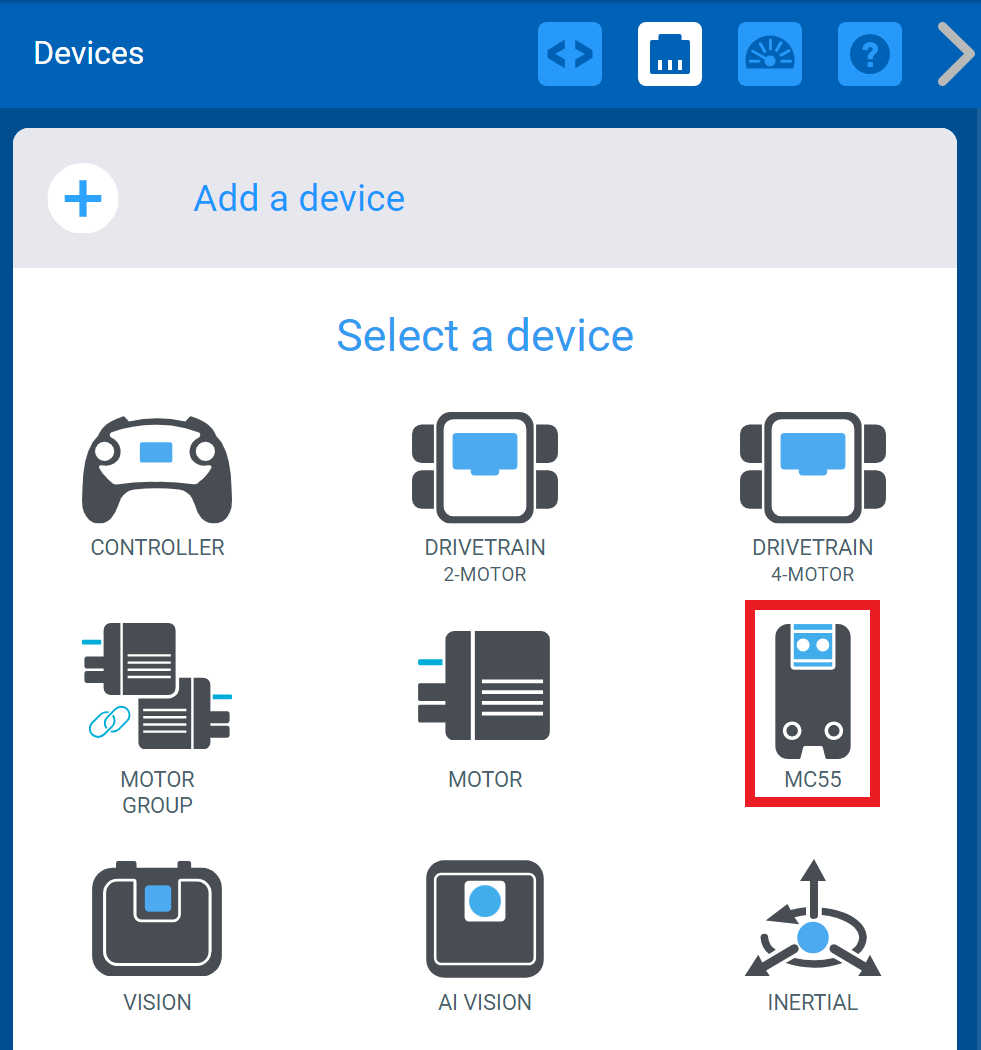

Nabídka Zařízení VEXcode V5 po výběru tlačítka Přidat zařízení. Možnost MC55 je zvýrazněna.

Nakonfigurujte Motor Controller 55 ve VEXcode.

Přidejte nové zařízení a vyberte MC55.

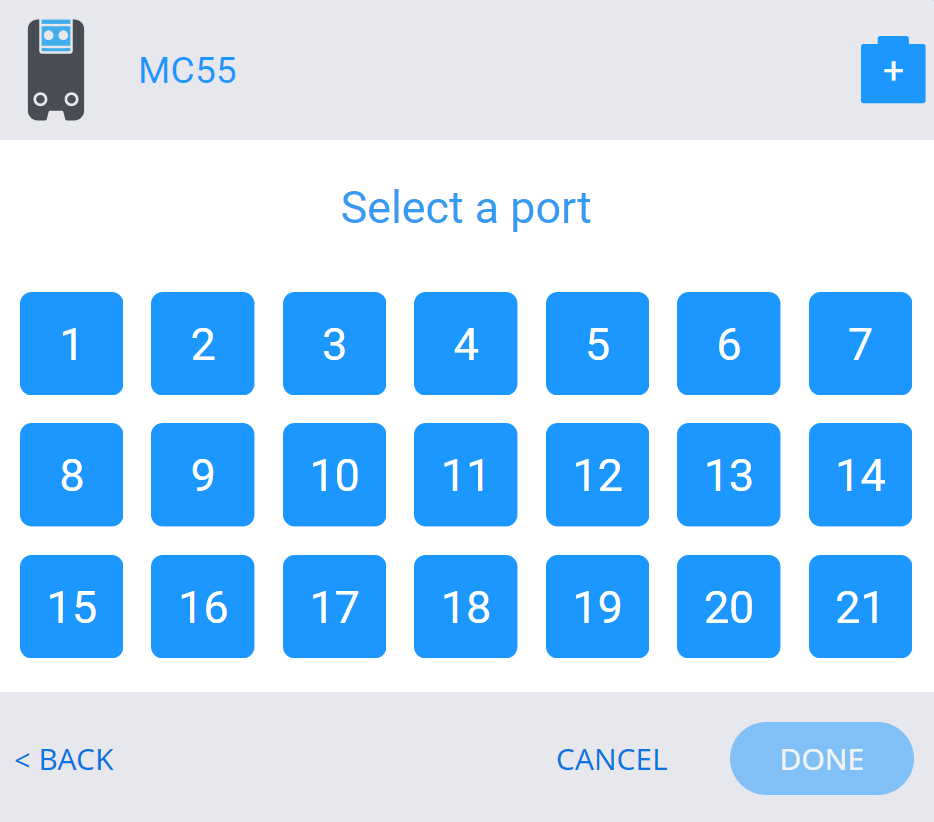

VEXcode V5 Nabídka Vyberte port, kde lze vybrat konkrétní port pro regulátor motoru 55.

Vyberte, ke kterému portu je motor Controller 55 připojen.

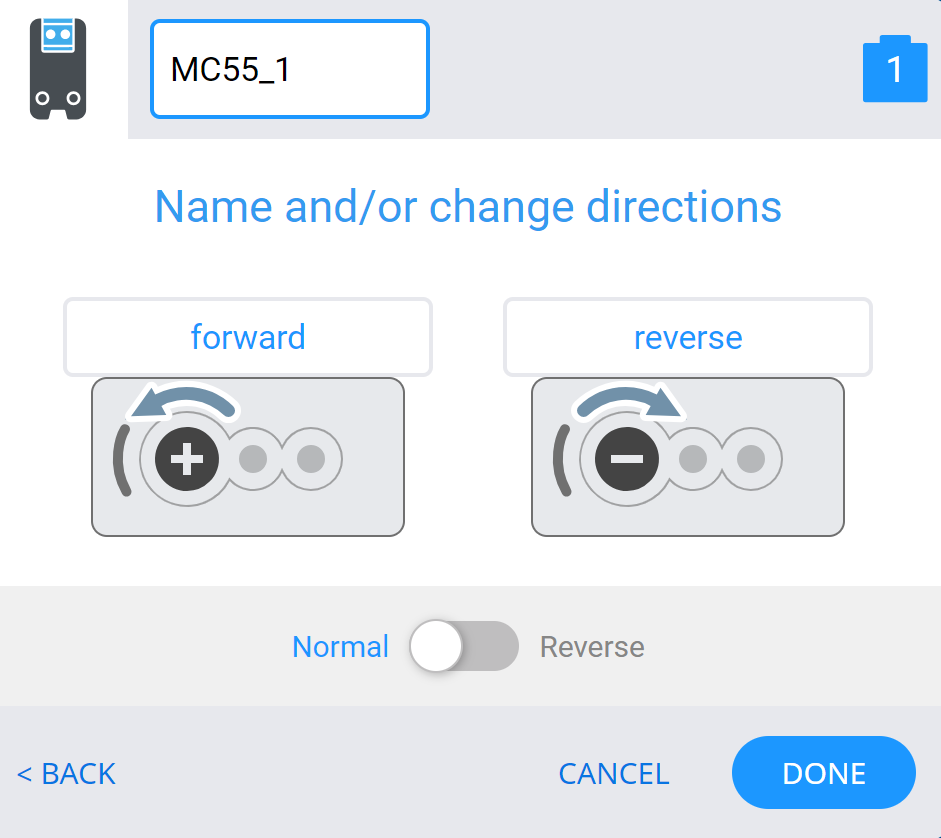

Nabídka Zařízení VEXcode V5 po výběru inteligentního portu a se zobrazenými možnostmi ovladače motoru 55. Tyto možnosti lze použít k pojmenování každého směru otáčení a k obrácení směru otáčení.

Upravte nastavení tak, aby odpovídala stejnosměrnému motoru, ke kterému je ovladač motoru 55 připojen.

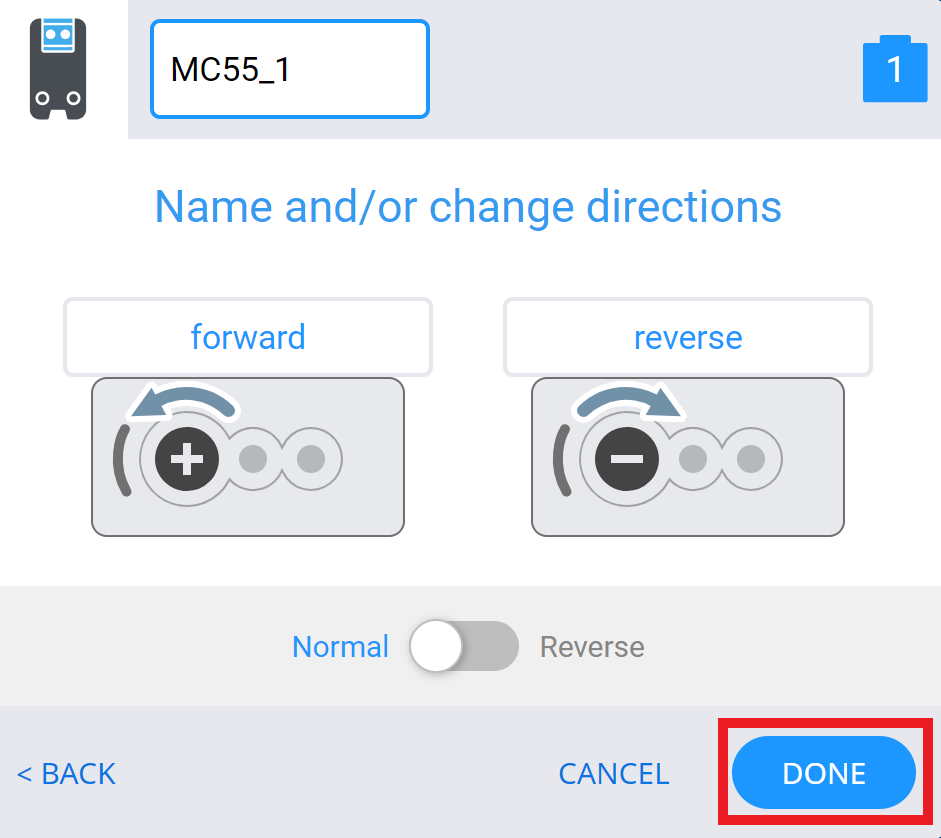

Nabídka Zařízení VEXcode V5 po výběru inteligentního portu a se zobrazenými možnostmi ovladače motoru 55. Níže je zvýrazněno tlačítko Hotovo.

VyberteHotovo.

DC motor bude nyní možné ovládat pomocí ovladače motoru 55.
