Pracovní buňka VEX CTE je navržena tak, aby emulovala reálné aplikace pracovních buněk ve výrobním průmyslu. Serpentinový dopravník je jedním z nejběžněji používaných dopravníkových systémů pro montáž a přepravu materiálů. Při plnění výzev si můžete sestavit vlastní hadovité řetězy nad rámec toho, co je uvedeno v návodu k sestavení.

Upozorňujeme, že níže uvedený příklad je založen na standardním uspořádání serpentinového dopravníku. Stejný postup lze použít u dopravníků jakékoli konfigurace.

Diagram znázorňující různé typy dopravníků používaných v profesním a technickém vzdělávání, zdůrazňující jejich komponenty a funkce s označenými díly pro vzdělávací účely.

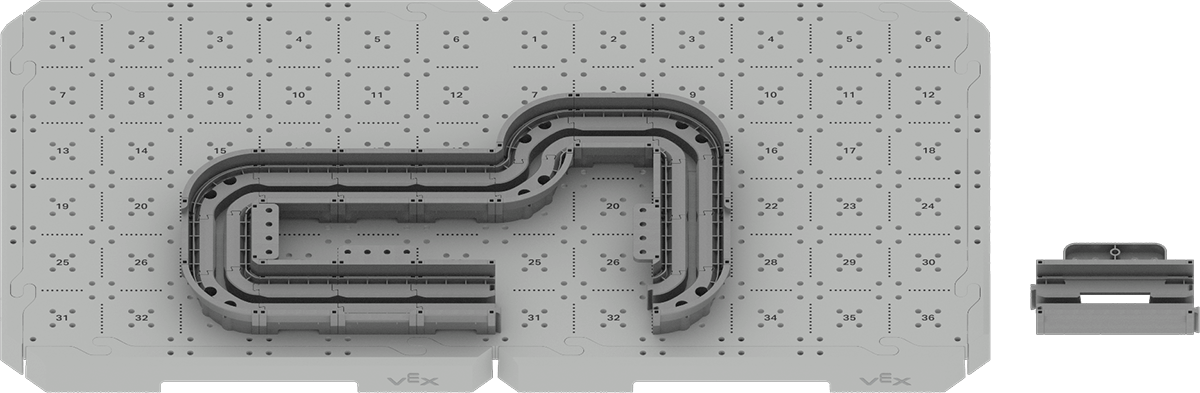

Nejprve sestavte díly tratě Serpentine Conveyor na míru pro trať, kterou chcete vyrobit, a připevněte ji k dlaždici CTE. Upozorňujeme, že díly otočné kolejnice bude nutné připevnit k dlaždicím CTE pomocí hvězdicových šroubů a nízkoprofilových matic.

Nechte ve své vlastní dráze Serpentine Conveyor mezeru pro hnací dráhu Serpentine Conveyor. Nepřipojujte hnací kolejnici ke zbytku serpentinového dopravníku.

Diagram znázorňující různé typy dopravníků používaných v profesním a technickém vzdělávání, demonstrující jejich konstrukci a funkčnost pro manipulaci s materiálem.

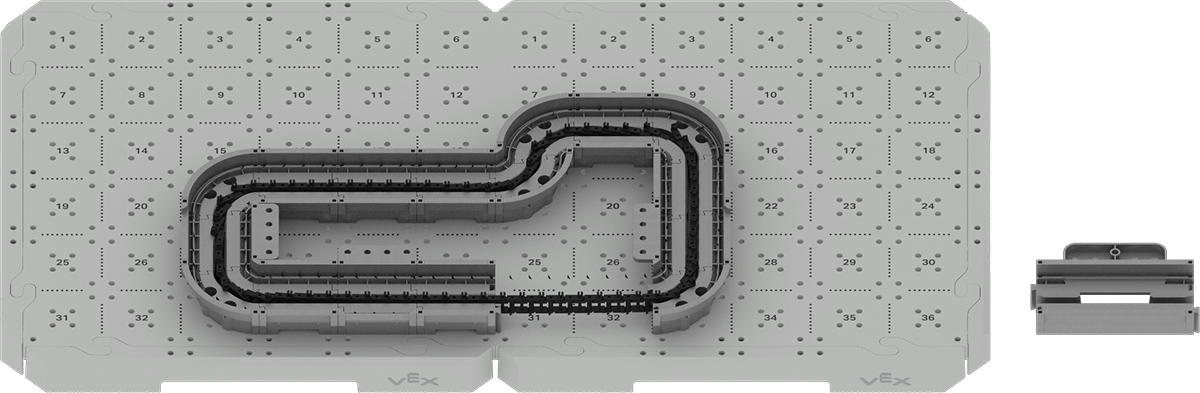

Rozložte serpentínový dopravník s řetězem na sestavenou dráhu a zjistěte, zda je pro požadovanou vzdálenost potřeba více či méně řetězů. Řetězec by měl:

Pevně přiléhají k základně kolejnic
Nemít vůli v otvoru pro hnací kolejnici
Není nutné natahovat, aby se vešly do základny kolejnic

Diagram znázorňující různé typy dopravníků používaných v profesním a technickém vzdělávání, představující jejich komponenty a funkce pro vzdělávací účely.

Odpojte nebo připojte serpentínový dopravník – Spojujte díly, dokud nezískáte požadovanou délku pro vaši vlastní serpentínovou dráhu.

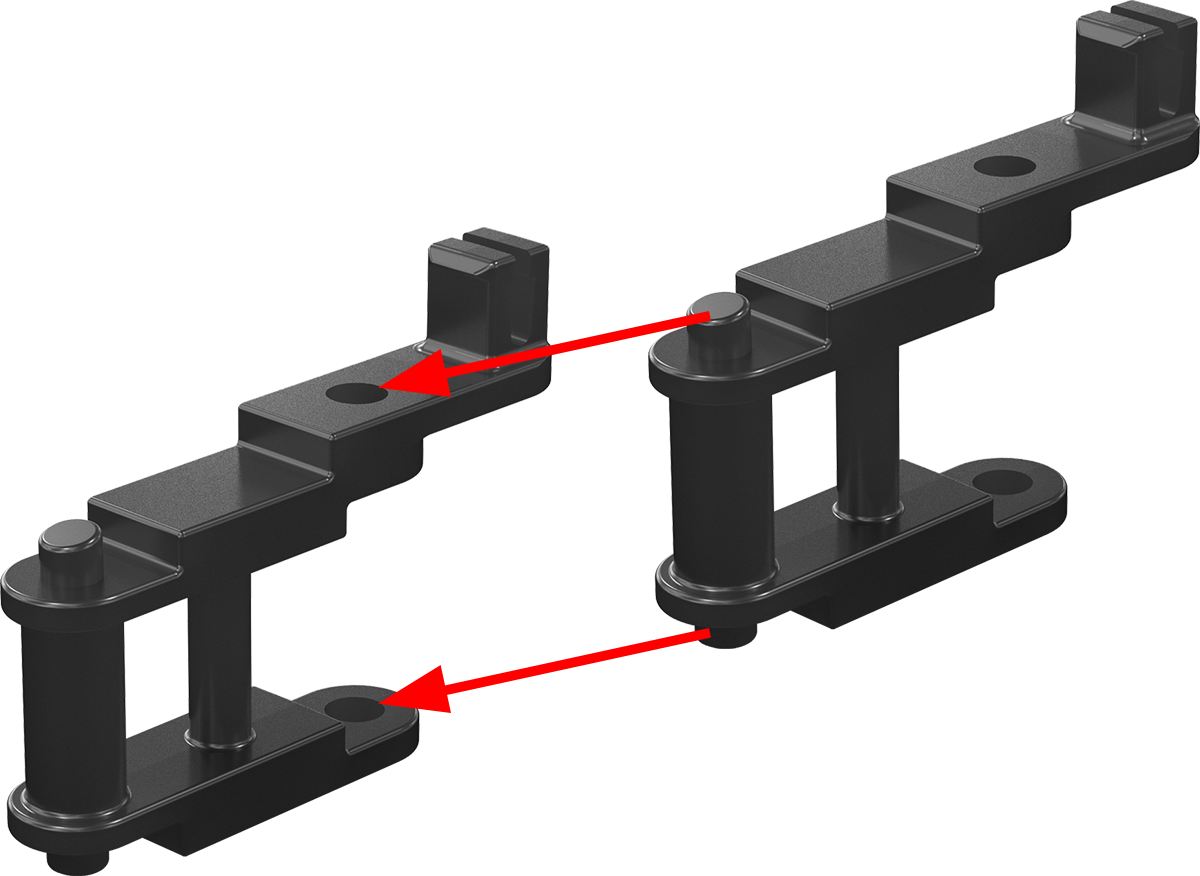

Připojte začátek a konec serpentinového dopravníku - řetězu, abyste vytvořili kompletní řetěz.

Schéma znázorňující součásti a provoz dopravníků v odborném a technickém vzdělávání, zdůrazňující klíčové části a jejich funkce pro vzdělávací účely.

Pro každý používaný serpentínový dopravník - řetěz budete potřebovat serpentínový dopravník - plošinu.

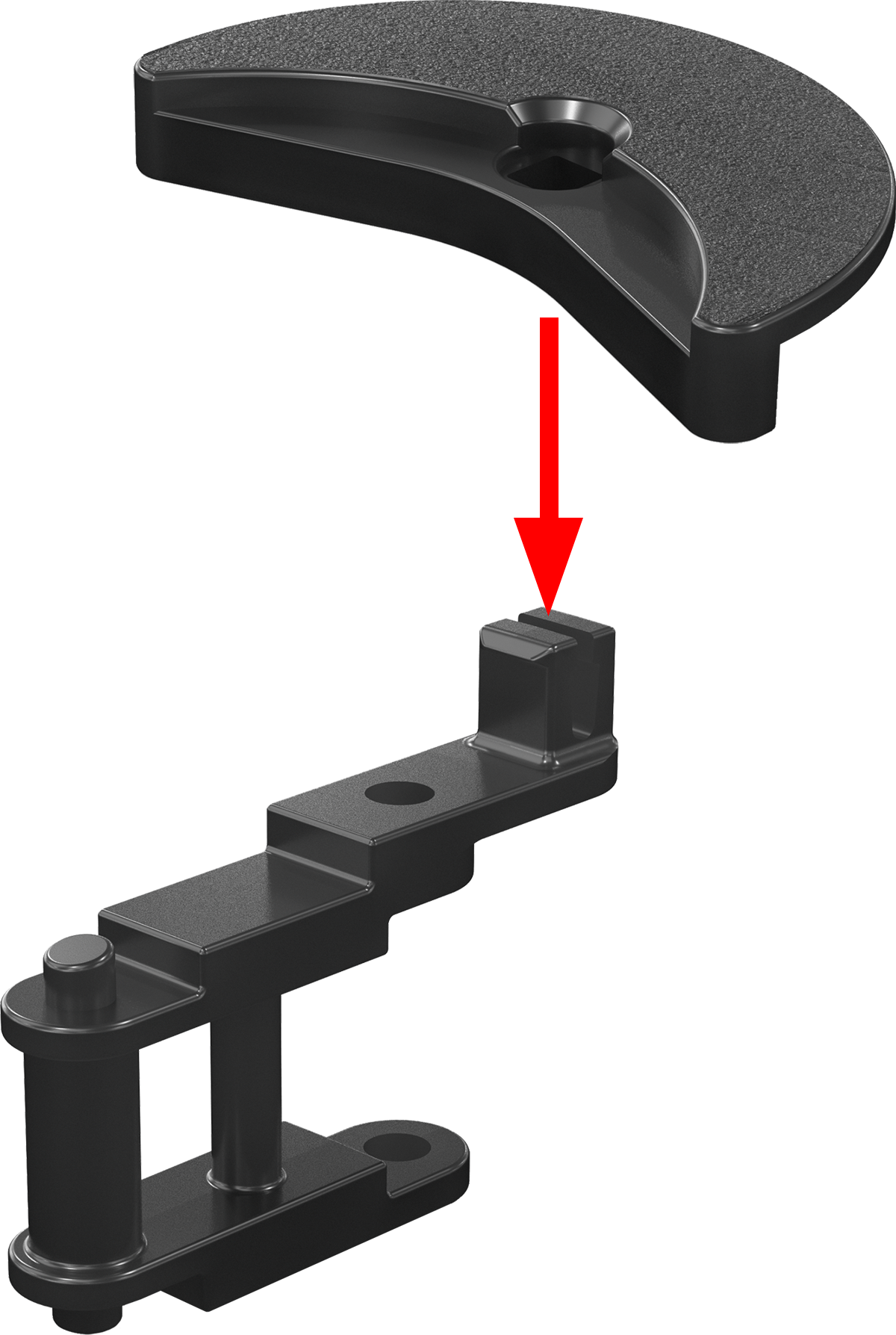

Připevněte plošiny serpentinového dopravníku k řetězu serpentinového dopravníku.

Schéma dopravníkového systému používaného v profesním a technickém vzdělávání, znázorňující různé komponenty a jejich funkce, včetně pásů, válečků a nosných konstrukcí.

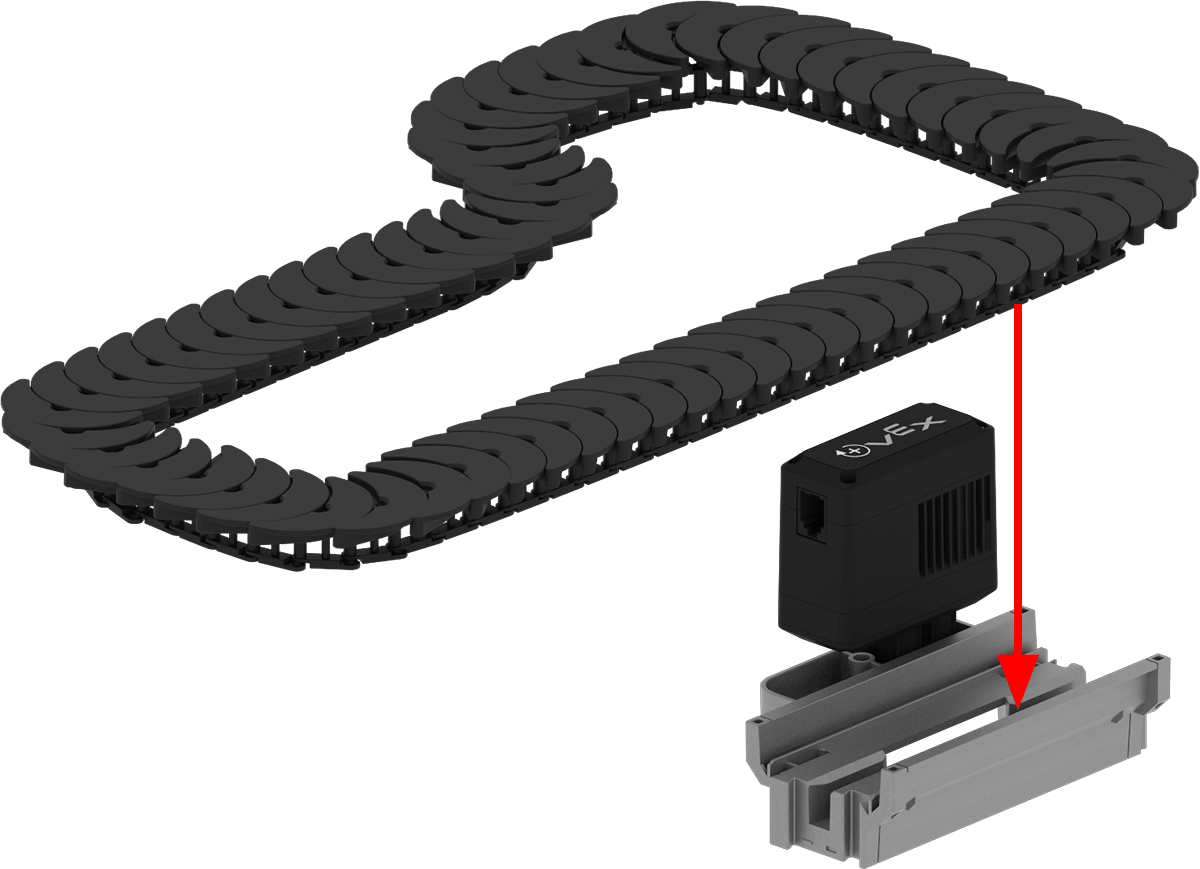

Umístěte část sestaveného řetězu serpentinového dopravníku do hnací kolejnice serpentinového dopravníku a připojte ji k inteligentnímu motoru.

Schéma dopravníkového systému znázorňující různé komponenty a jejich funkce, relevantní pro profesní a technické vzdělávání.

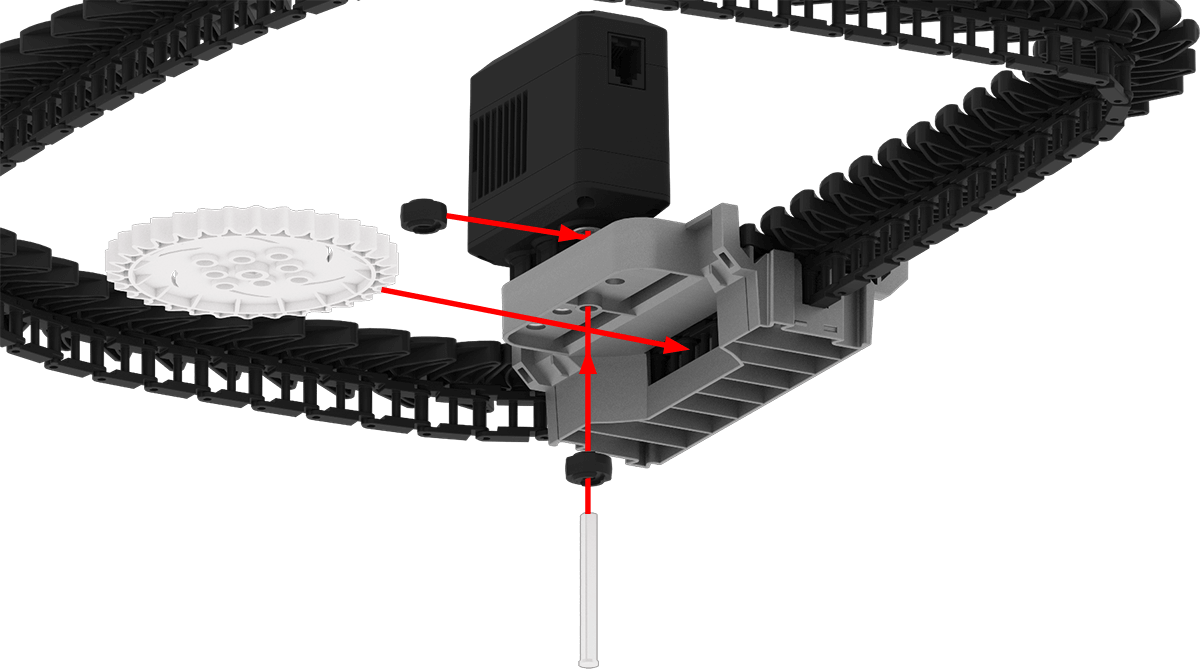

Umístěte jednu gumovou objímku hřídele pod inteligentní motor.

Umístěte 32zubé ozubené kolo do otvoru hnací dráhy serpentinového dopravníku.

Provlékněte 3x zakrytou hřídel skrz pastorek a nasaďte na ni druhý gumový kroužek hřídele, abyste díly zajistili na místě.

Schéma komponent dopravníkového systému používaných v profesním a technickém vzdělávání, znázorňující různé části a jejich funkce v rámci sestavy dopravníku.

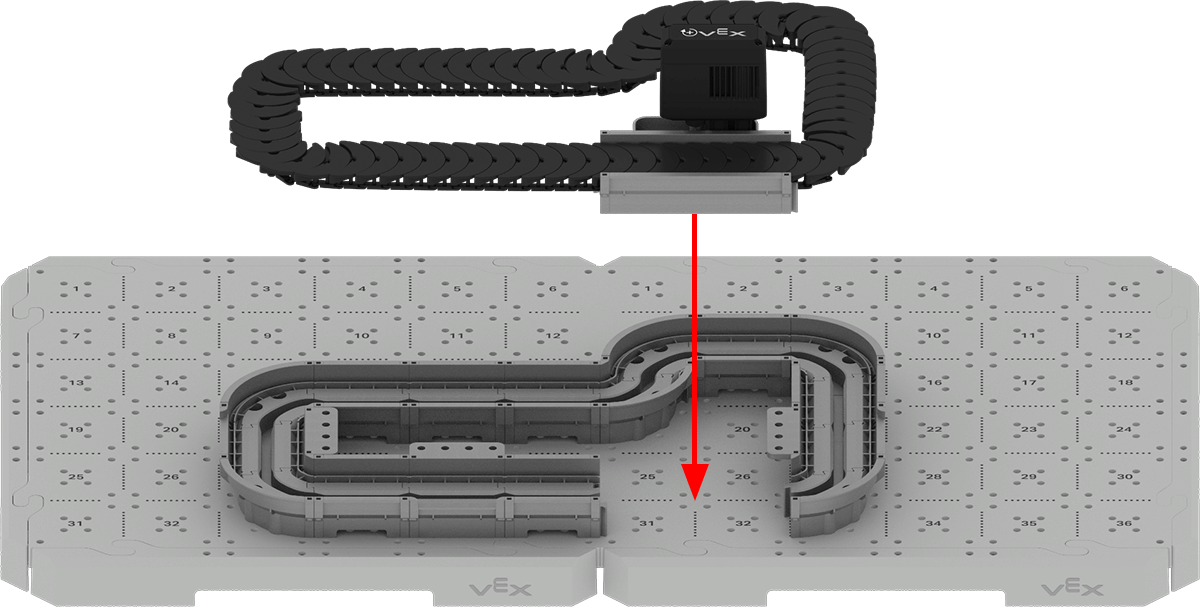

Připevněte sestavený hadový dopravník – řetěz a plošiny s hadovým dopravníkem – hnací kolejí ke zbytku sestavené koleje hadového dopravníku.

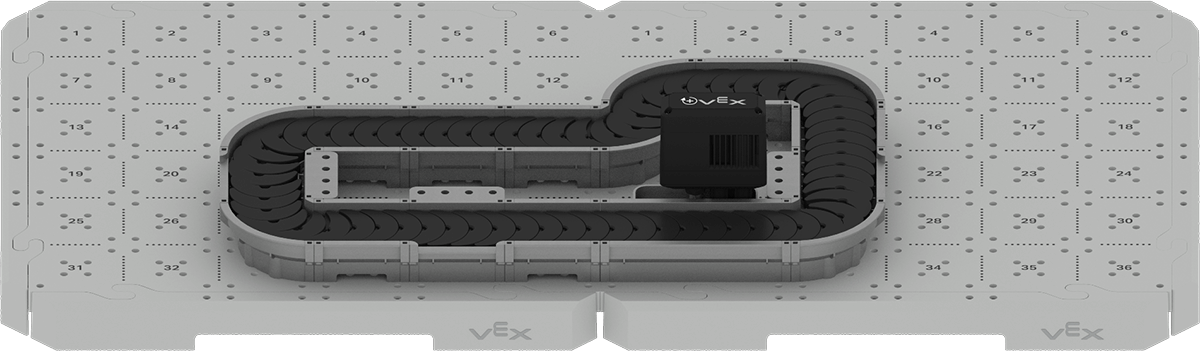

Schéma dopravníkového systému používaného v odborném a technickém vzdělávání, znázorňující různé komponenty a jejich funkce, s důrazem na mechaniku a uspořádání nezbytné pro pochopení provozu dopravníku.

Váš vlastní serpentínový dopravník je nyní hotový!
