Když používáte Pneumatics s CTE Workcell, budete muset nakonfigurovat zařízení ve VEXcode EXP. Jakmile je pneumatika nakonfigurována, VEXcode EXP přidá pneumatické příkazy do Toolboxu.
Otevřete projekt ve VEXcode EXP.
Vyberte ikonu Devices Window v pravém horním rohu obrazovky.
Vyberte tlačítkoPřidat zařízení.

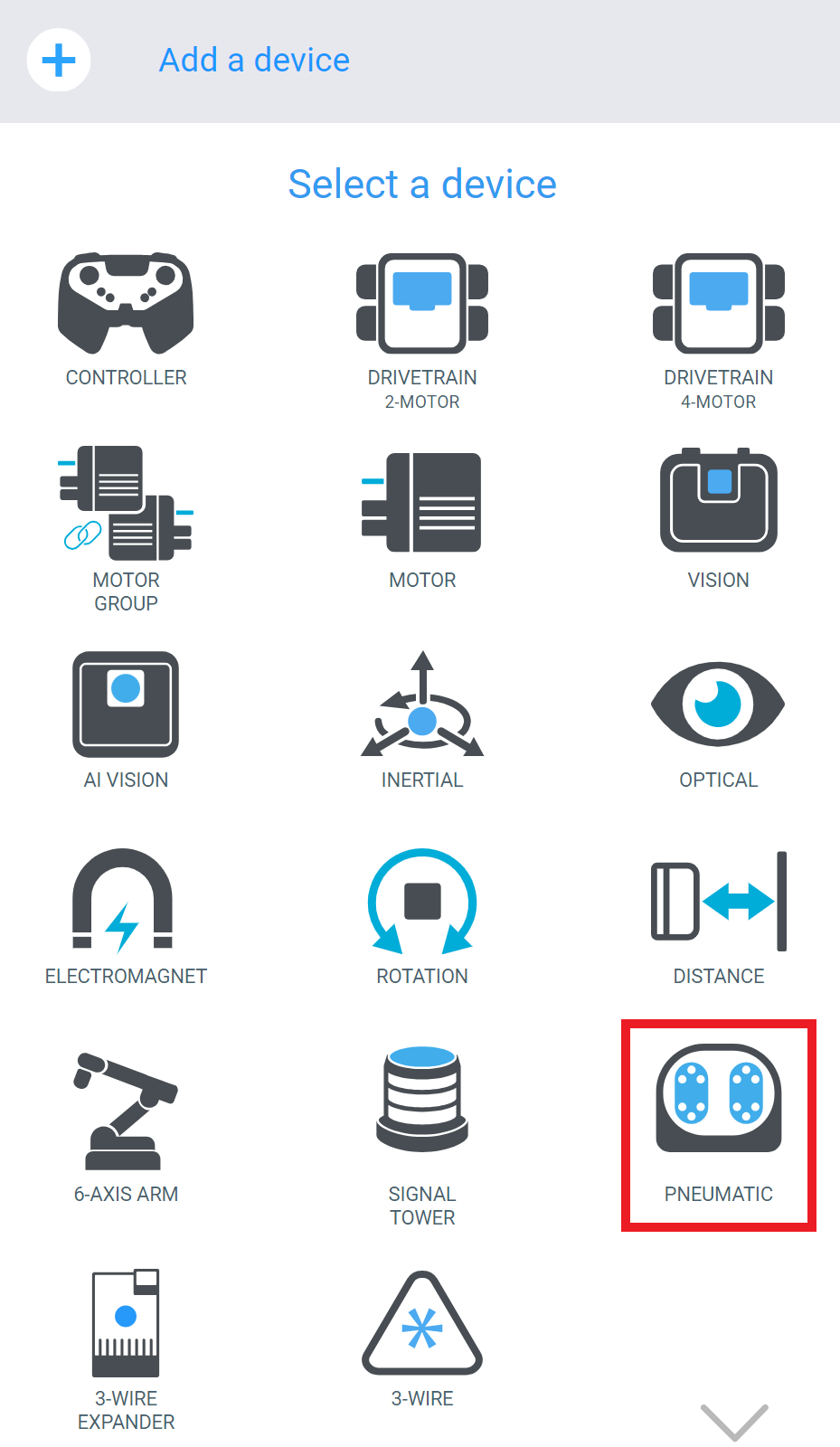

Vyberte PNEUMATIC ze seznamu dostupných zařízení.

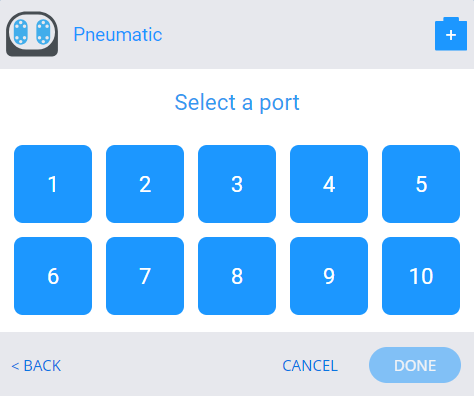

Vyberte port, ke kterému je pneumatika připojena na EXP Brain.
Otevře se okno Nastavení pneumatického válce.
Ve výchozím nastavení jsou strany A a B válců automaticky připojeny ke stranám A a B pneumatického solenoidu.

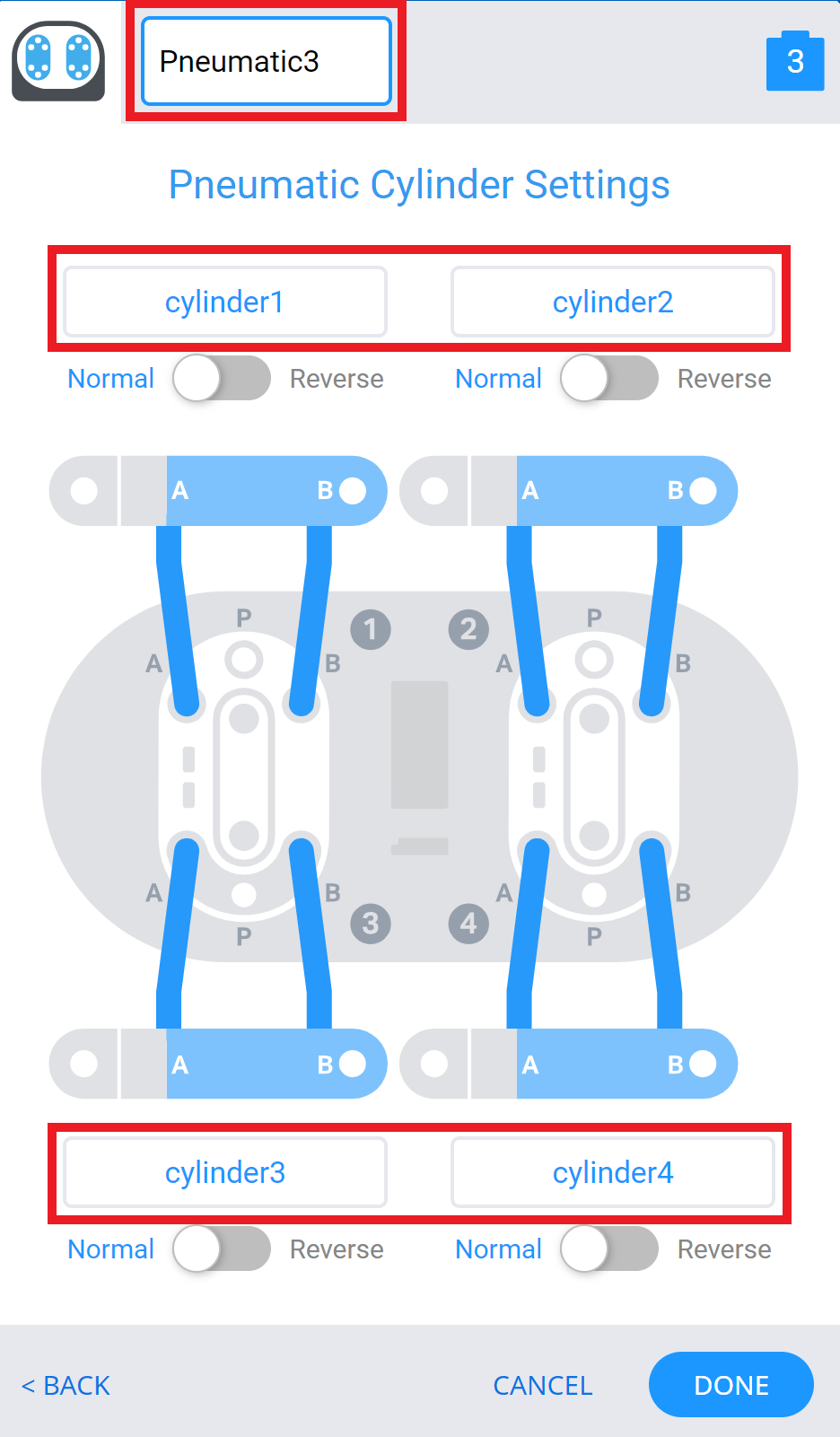

V okně Pneumatic Cylinder Settings můžete přejmenovat pneumatiku a jednotlivé válce.

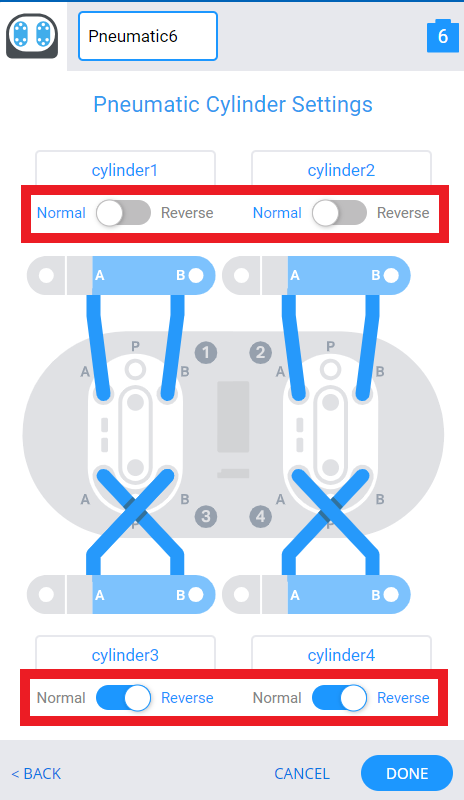

Můžete vybrat přepínačeNormal neboReverse pro změnu konfigurace válců.

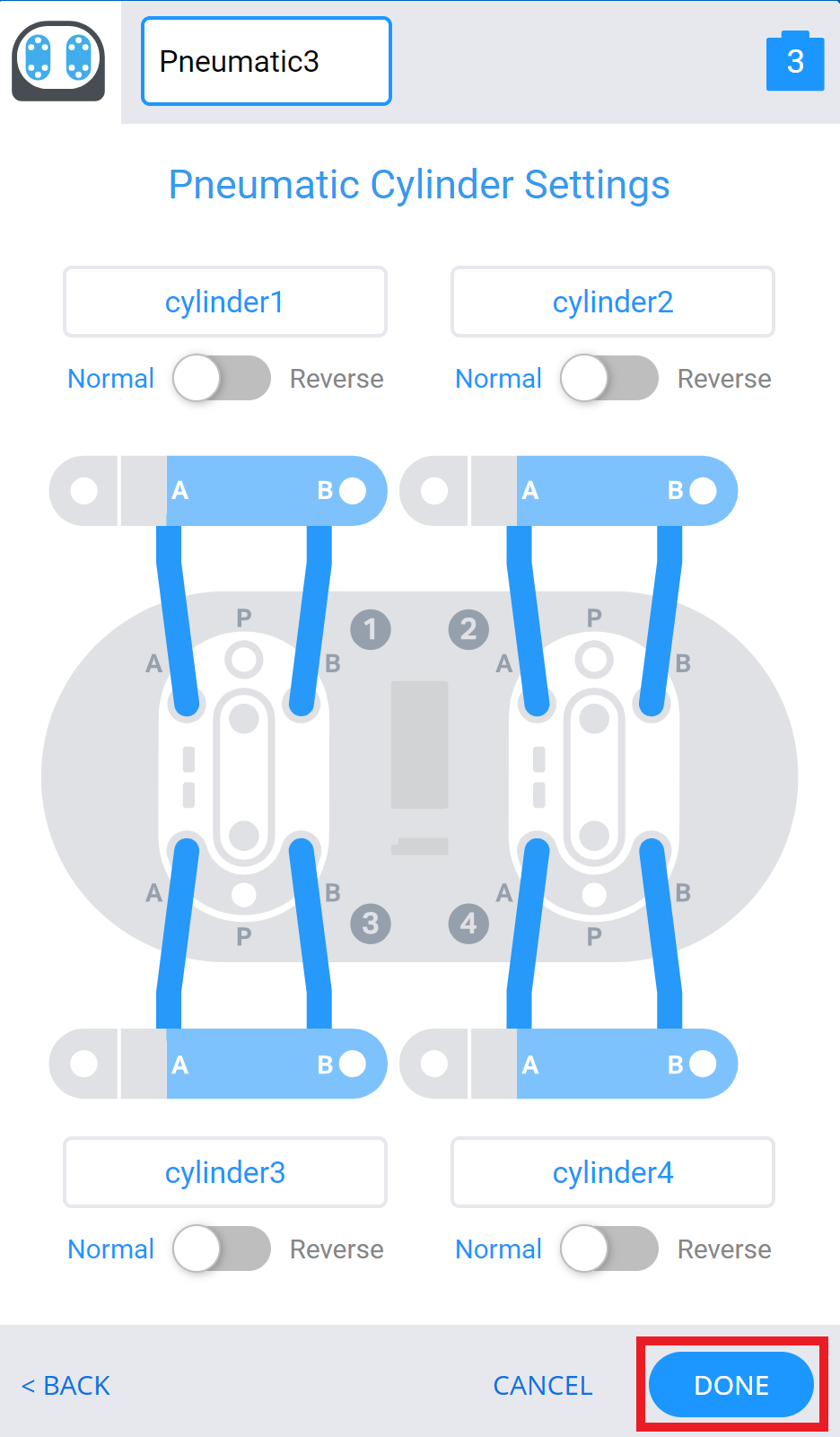

VyberteHotovo.

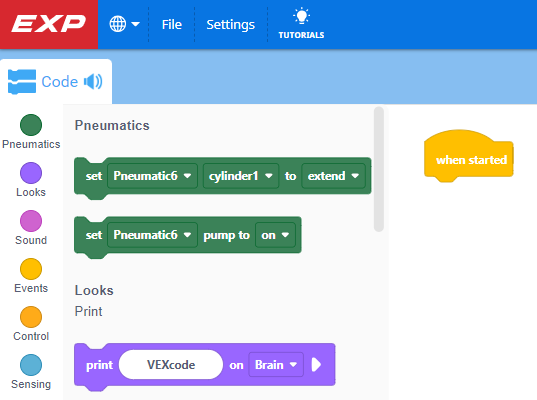

Pneumatické příkazy se objeví v Toolboxu, což vám umožní začít kódovat pneumatický systém ve VEXcode EXP.
