Porozumění a používání nástrojů V5

Úvod

Tento článek je určen pro ty, kteří s VEX V5 teprve začínají a mohou být ve stavění noví, konkrétněji se stavěním z kovu. Účelem tohoto článku je seznámit vás s nástroji obsaženými v sadě V5, abyste mohli začít stavět. Sady V5 obsahují dva hlavní nástroje; otevřený klíč a hvězdicový klíč T15/T8 nebo hvězdicový šroubovák T15/T8. Chcete-li se o těchto nástrojích a jejich použití dozvědět více, podívejte se na video níže a také na informace obsažené ve zbytku tohoto článku.

Použití nástroje V5

Otevřený klíč


Účelem klíče s otevřeným koncem je držet matici nebo distanční sloupek na místě, zatímco je k němu připevněn šroub. Přidržením matice nebo distančního prvku na místě pomocí klíče umožníte bezpečné upevnění šroubu k vaší konstrukci.

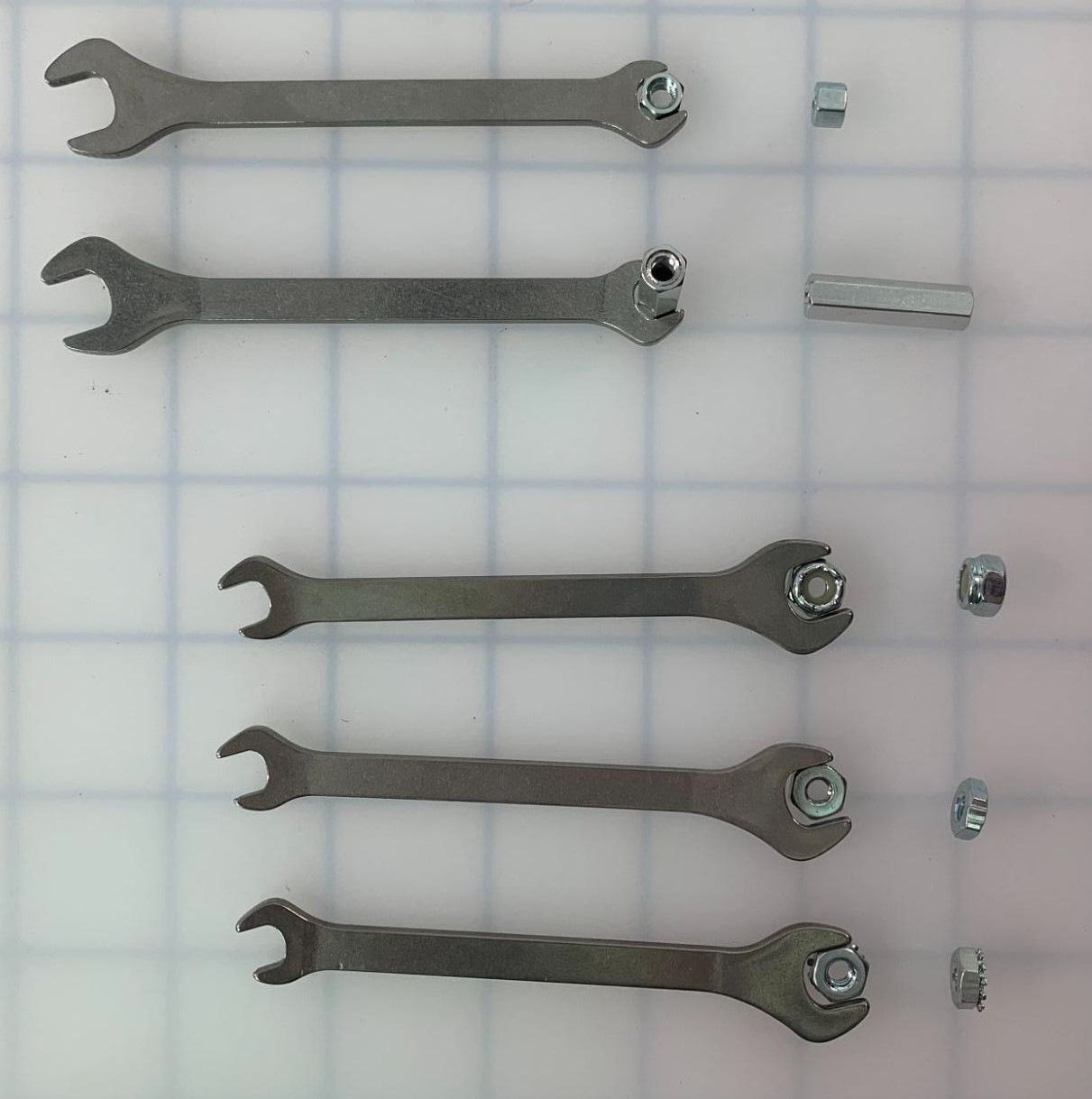

Ve V5 se menší konec klíče používá k držení:

  • #8-32 Nízkoprofilové matice
  • #8-32 Odstávky
    • Na délce odstupu nezáleží.

Větší konec klíče se používá k držení:

  • #8-32 Nylockové matice
  • #8-32 Šestihranné matice
  • #8-32 Keps Nuts

T15 Star Drive Key / T15 Star šroubovák



Účelem klíče T15 Star Drive Key (obrázek první) a také šroubováku T15 Star (obrázek druhý) je zašroubovat všechny šrouby #8-32 Star Drive. Toho je dosaženo použitím jedinečného tvaru hvězdicového pohonu klíče, který pohání šroub #8-32 hvězdicového pohonu.

Další informace a ukázku zajištění šroubů k maticím v tomto článku z knihovny VEX.

T8 Star Drive Key / T8 Star šroubovák



Účelem klíče T8 Star Drive Key (obrázek první) a také šroubováku T8 Star (obrázek druhý) je zašroubovat všechny šrouby #8-32 hvězdicového pohonu. Tyto stavěcí šrouby hvězdicového pohonu jsou menší šrouby umístěné v univerzálních spojích a objímkách hvězdicového pohonu.

Další informace a ukázku zajištění šroubů k maticím v tomto článku z knihovny VEX.
