Robot VR 123 v prostoru 123 Playspace ve VEXcode VR je vybaven perem VR Pen. To vám umožní přidávat barvy, čáry a kresby do vašich projektů na poli. Pomocí pera můžete upravit šířku a barvu pera, pohybovat perem nahoru a dolů a vyplnit oblasti v poli barvou.

Nastavení šířky pera

Pracovní prostor VEXcode VR 123 zobrazující robota 123 v herním prostoru a bloky příkazů pera v oblasti projektu

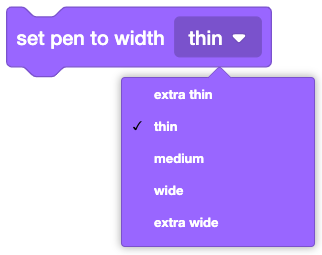

Blok [Nastavit šířku pera] se používá k úpravě šířky čáry nakreslené perem na robotu VR 123. Výchozí šířka je nastavena na tenký.

Čáru lze zjemnit nastavením šířky pera na „extra tenký“ nebo rozšířit nastavením šířky pera na „střední“, „široký“ nebo „extra široký“.

Bloky VR ve VEXcode pro pohyb robota 123 při kreslení nástrojem pero

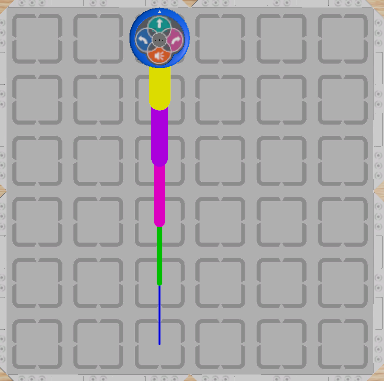

Tento obrázek ukazuje příklad rozdílu v tloušťce čáry od „extra tenké“ (dole) po „extra široké“ (nahoře).

Pohyb pera

Pracovní prostor VEXcode VR 123 s robotem 123 v herním prostoru a perovými bloky v oblasti projektu

Chcete-li kreslit perem na robotu VR 123, musíte pero posunout „dolů“ na pole pomocí bloku [Posunout pero].

Výchozí nastavení pro pero je „nahoře“ neboli nekreslí na pole.

Robot VR 123 se spuštěným perem na hrací ploše VEXcode VR 123, připravený ke kreslení

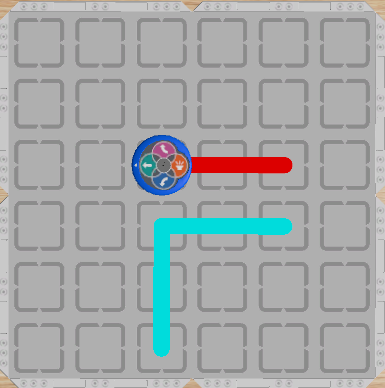

Tento obrázek ukazuje příklad, kdy bylo pero přesunuto mezi „dolů“ a „nahoru“, aby se nakreslily čáry a mezi nimi zůstala mezera.

Pracovní prostor VEXcode VR zobrazující robota 123 na hřišti pro testování perotiskových příkazů

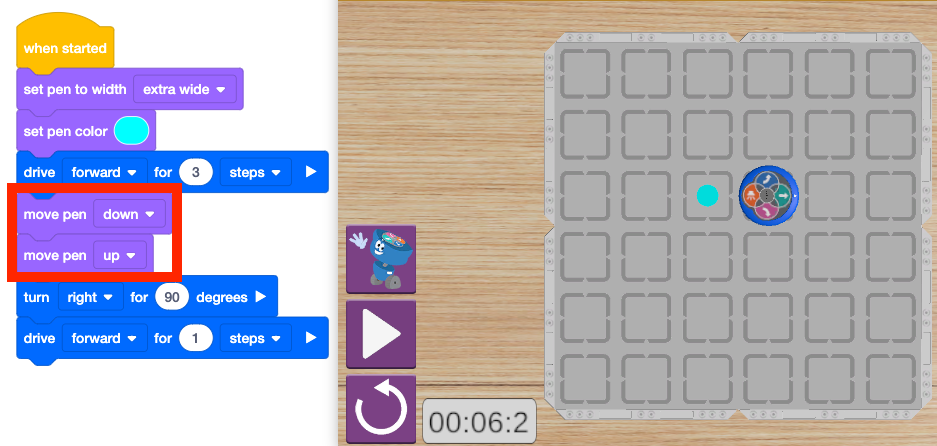

Posunutím pera „dolů“ a poté okamžitě „nahoru“ dojde k nakreslení bodu na poli, jak je znázorněno na tomto obrázku.

Nastavení barvy pera

Robot VR 123 v herním prostoru VEXcode VR s perem spuštěným pro kreslení

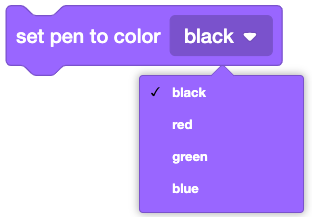

Barvu pera lze upravit dvěma způsoby. První je pomocí bloku [Nastavit barvu pera] k nastavení barvy pera na jednu ze čtyř přednastavených základních barev – černou, červenou, zelenou nebo modrou.

Výchozí barva pera na robotu VR 123 je černá.

Pracovní prostor VEXcode VR 123 zobrazující bloky použité k programování robota perem

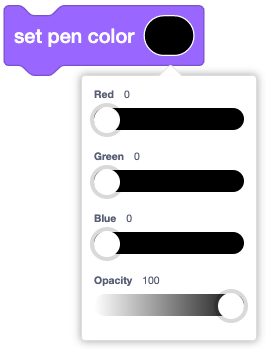

Můžete také použít blok [Nastavit barvu pera] s posuvníky barev k nastavení barvy pera na libovolný odstín.

Posouváním posuvníků v rámci bloku upravte hodnoty červené, zelené a modré.

Posunutím posuvníku krytí upravte, jak plná nebo průsvitná barva se na poli zobrazí.

VEXcode VR 123 Playspace zobrazující robota 123, který používá bloky příkazů perem k kreslení cesty

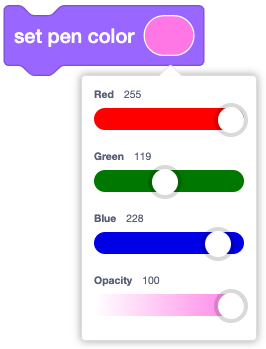

Při pohybu posuvníků se barva v bloku [Nastavit barvu pera] změní tak, aby odpovídala dané barevné kombinaci.

Pokračujte v pohybu jezdců, dokud se nevytvoří požadovaná barva.

Pracovní prostor VEXcode VR 123 zobrazující bloky, které spouštějí pero a pohánějí robota 123 k kreslení v herním prostoru

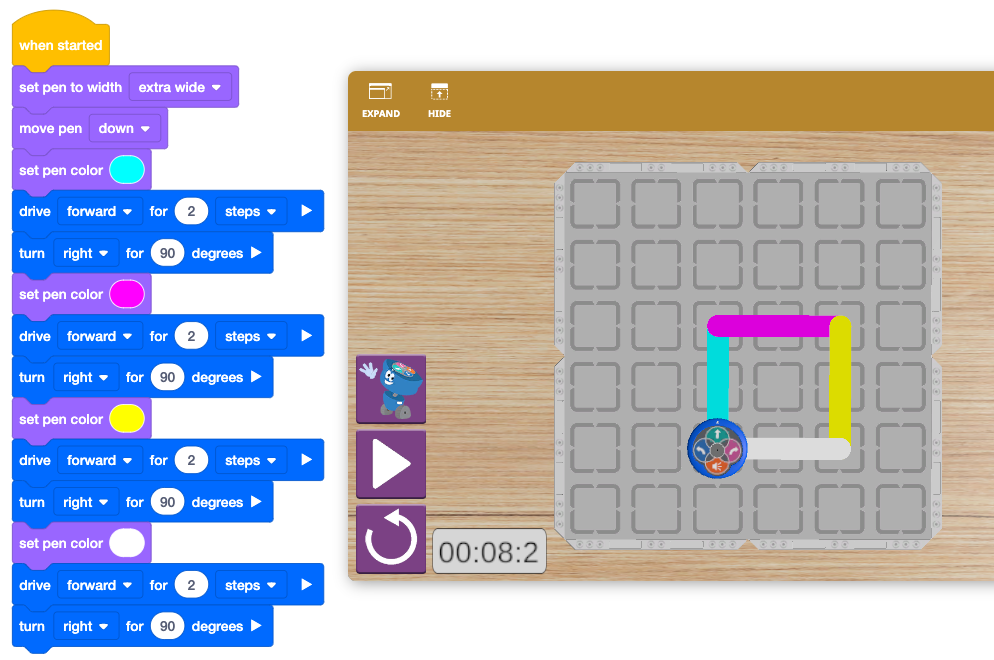

V tomto příkladu je blok [Nastavit barvu pera] použit k nakreslení vícebarevného čtverce.

Vyplnění oblasti barvou

Pracovní prostor VEXcode VR 123 zobrazující robota 123 v herním prostoru a bloky příkazů pera v oblasti kódování

Můžete také použít pero na robotu VR 123 k vybarvení oblasti na poli pomocí bloku [Vyplnit oblast barvou].

Posouváním posuvníků v rámci bloku upravte hodnoty červené, zelené a modré.

Posunutím posuvníku krytí upravte, jak plná nebo průsvitná barva se na poli zobrazí.

Pokračujte v pohybu jezdců, dokud se nevytvoří požadovaná barva.

Pracovní prostor VEXcode VR 123 zobrazující bloky příkazů pera a robota 123 v herním prostoru

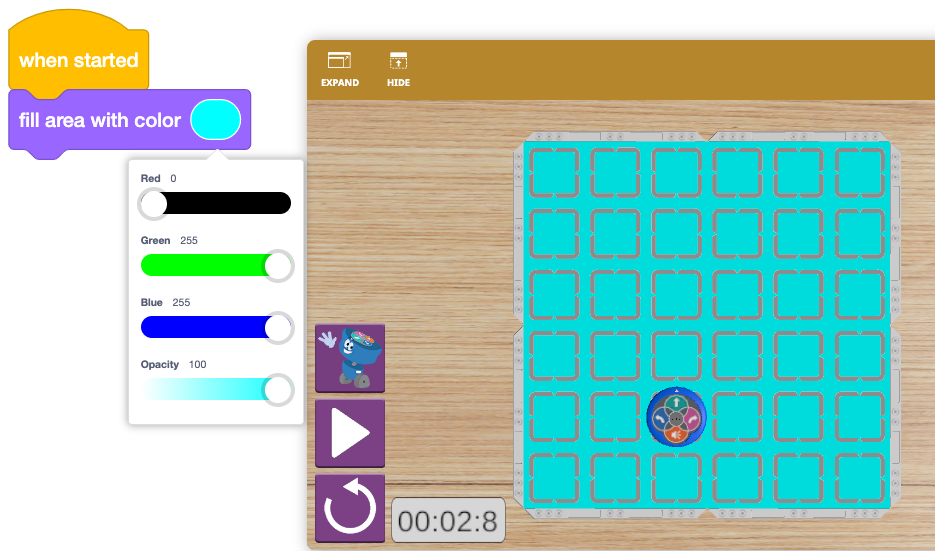

V tomto příkladu byl k obarvení pole použit blok [Vyplnit oblast barvou]. Tuto funkci můžete také použít k vybarvování tvarů, které jste nakreslili perem.
