Sprockets
একটি চেইন এবং স্প্রোকেট সিস্টেম অন্য শ্যাফটে ড্রাইভিং, উত্তোলন বা শক্তি প্রয়োগের উদ্দেশ্যে চেইন এবং স্প্রকেটের মধ্যে ইন্টারফেসকে বোঝায়।
চেইন এবং স্প্রোকেটগুলি প্রথম নজরে একই রকম দেখতে পারে তবে একটি চেইন এবং স্প্রোকেট সিস্টেম এবং একটি গিয়ার সিস্টেমের মধ্যে পার্থক্য হল:
- গিয়ারগুলি চেইনের সাথে ইন্টারফেস করতে পারে না, গিয়ারগুলি শুধুমাত্র অন্যান্য গিয়ারগুলির সাথে সরাসরি ইন্টারফেস করতে পারে।
- Sprockets অন্যান্য sprockets সঙ্গে সরাসরি ইন্টারফেস করার জন্য ডিজাইন করা হয় না, বরং তারা একটি চেইন ব্যবহারের মাধ্যমে অন্যান্য sprockets মধ্যে পরোক্ষভাবে ইন্টারফেস করতে পারে.
এই 3D বিল্ডটি একটি মেকানিজমে স্প্রোকেট কীভাবে ব্যবহার করা যেতে পারে তার একটি উদাহরণ।
এই বিশেষ নকশার জন্য, উভয় মোটর একই চেইন এবং স্প্রোকেট সিস্টেম শেয়ার করে। এটি মোটরগুলির শক্তিকে একত্রিত করে, আরও শক্তির জন্য অনুমতি দেয়।
এটি ভারী বা একাধিক বস্তু তুলতে বা ড্রাইভট্রেনের ডিজাইনে টর্ক বাড়ানোর জন্য ব্যবহার করা যেতে পারে।
চেইন এবং স্প্রোকেট দিয়ে নির্মাণ সম্পর্কে আরও জানতে এই ভিডিওটি দেখুন।
নিম্নে একটি টেবিল যা নিম্ন, মাঝারি এবং উচ্চ শক্তির স্প্রোকেটের মধ্যে পার্থক্য ব্যাখ্যা করে। প্রতিটি কলাম ব্যাখ্যা করবে যে নির্দিষ্ট স্প্রোকেটটি কিসের জন্য ডিজাইন করা হয়েছে, স্প্রকেটের শ্রেণীবিভাগের জন্য কতগুলি দাঁত উপলব্ধ (বিভিন্ন আকারের বিকল্প), এবং একটি রোবট বিল্ড বা মেকানিজমের উদাহরণ যা সেই নির্দিষ্ট স্প্রোকেট ব্যবহার করে।
| Sprockets | ||
|---|---|---|
|
|
|
|
| মাঝারি লোড বহন করার জন্য ডিজাইন করা হয়েছে। | ছোট, আরো কমপ্যাক্ট প্রক্রিয়া নির্মাণের জন্য অনুমতি দেয়। | উচ্চ লোড জন্য অনুমতি. |
|

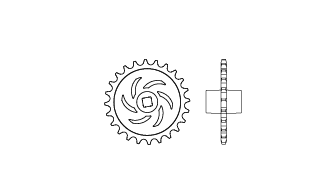

পাঁচটি ভিন্ন আকার: 10T/15T/24T/40T/48T |

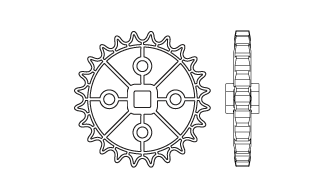

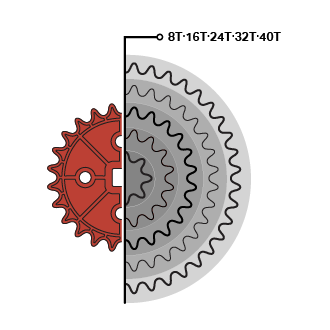

পাঁচটি ভিন্ন আকার: 8T/16T/24T/32T/40T |

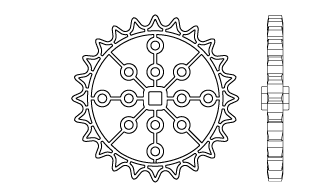

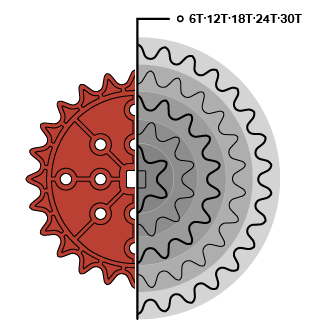

পাঁচটি ভিন্ন আকার: 6T/12T/18T/24T/30T |
|

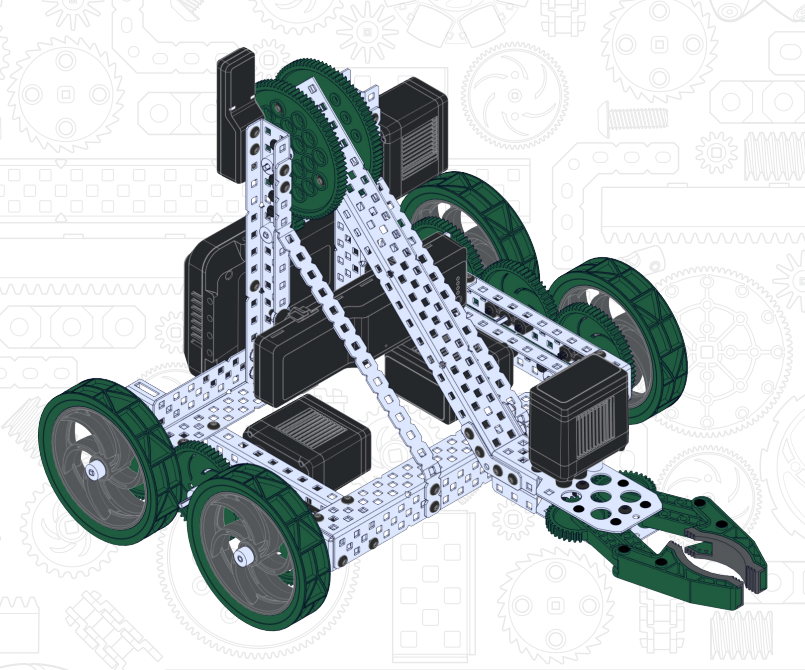

V5 Clawbot (উত্তরাধিকার) কম স্প্রোকেট ব্যবহার করে। |

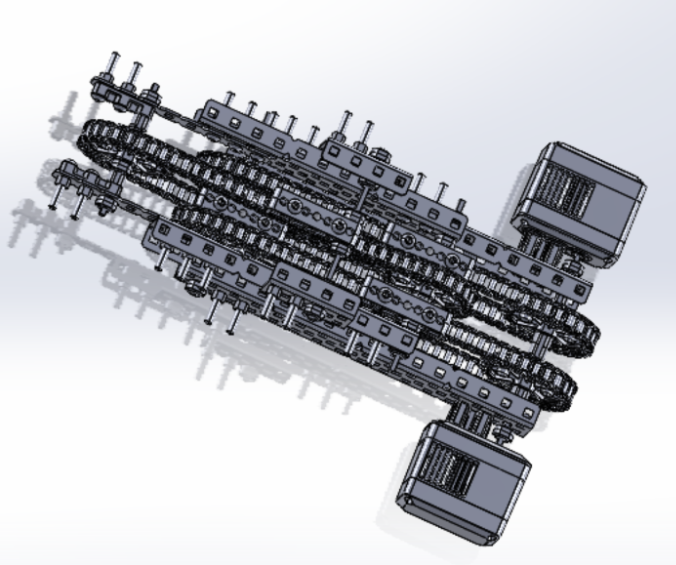

EXP ক্যাসকেডিং লিফট মাঝারি চেইন এবং স্প্রোকেট ব্যবহার করে। |

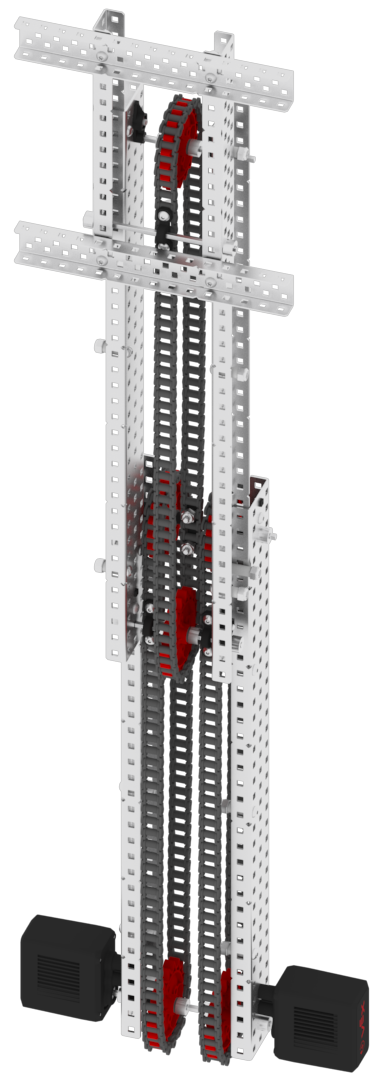

V5 ক্যাসকেডিং লিফট উচ্চ শক্তির চেইন এবং স্প্রোকেট ব্যবহার করে। |
চেইন
VEX চেইন তিনটি ভিন্ন আকারে আসে। আপনি কখন এবং কিভাবে বিভিন্ন আকারের চেইন ব্যবহার করবেন তা একটি নির্দিষ্ট বিল্ড বা মেকানিজমের ফলাফল এবং কোনো অতিরিক্ত সীমাবদ্ধতার উপর নির্ভর করে।
উদাহরণস্বরূপ, আপনাকে কি এমন একটি প্রক্রিয়া তৈরি করতে হবে যার জন্য উচ্চ শক্তির প্রয়োজন হবে? সম্ভবত আপনি এমন একটি লিফ্ট ডিজাইন তৈরি করতে চান যা একসাথে একাধিক বস্তু তুলতে হবে এবং এই একাধিক বস্তু একসাথে ভারী হতে পারে। এই ক্ষেত্রে, সবচেয়ে বড় চেইন ব্যবহার করা যেতে পারে। যাইহোক, বৃহত্তম চেইন একটি নকশা হিসাবে কমপ্যাক্ট হবে না.
অন্যদিকে, আপনার নকশা কমপ্যাক্ট হতে হবে? তারপর সবচেয়ে ছোট চেইন ব্যবহার করা যেতে পারে। যাইহোক, নকশা ততটা শক্তিশালী নাও হতে পারে, বা একাধিক, বা ভারী বস্তু তুলতে সক্ষম। চেইন এবং অতিরিক্ত লিঙ্ক ব্যবহার করে ডিজাইন করার সময় বিবেচনা করার জন্য অনেক উপাদান রয়েছে।
|

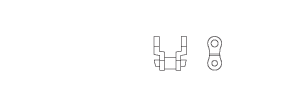

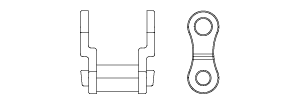

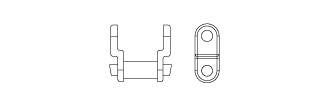

চেইন & অতিরিক্ত লিঙ্ক |
|||
|---|---|---|---|
| চেইনের ছবি | |
|
|
| পণ্য নাম্বার | 276-2166 | 228-4983 | 276-2172 |
| অতিরিক্ত লিঙ্ক পণ্য নম্বর | - | - | |
|

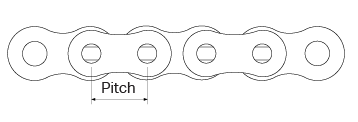

পিচের আকার মিলিমিটার (মিমি) এবং ইঞ্চি (ইন, ") এ |
3.75 মিমি / 0.148" |
6.35 মিমি / 0.250" |
9.79 মিমি / 0.385" |
