মুদ্রণযোগ্য VEX EXP যন্ত্রাংশ রুলার ব্যবহার করে

অংশগুলি সংগঠিত করা হোক না কেন, বিল্ড নির্দেশাবলীর একটি সেট অনুসরণ করুন বা একটি কাস্টম ডিজাইন তৈরি করুন, একটি অংশ সঠিকভাবে সনাক্ত করা আপনার সাফল্যের জন্য গুরুত্বপূর্ণ হতে পারে।

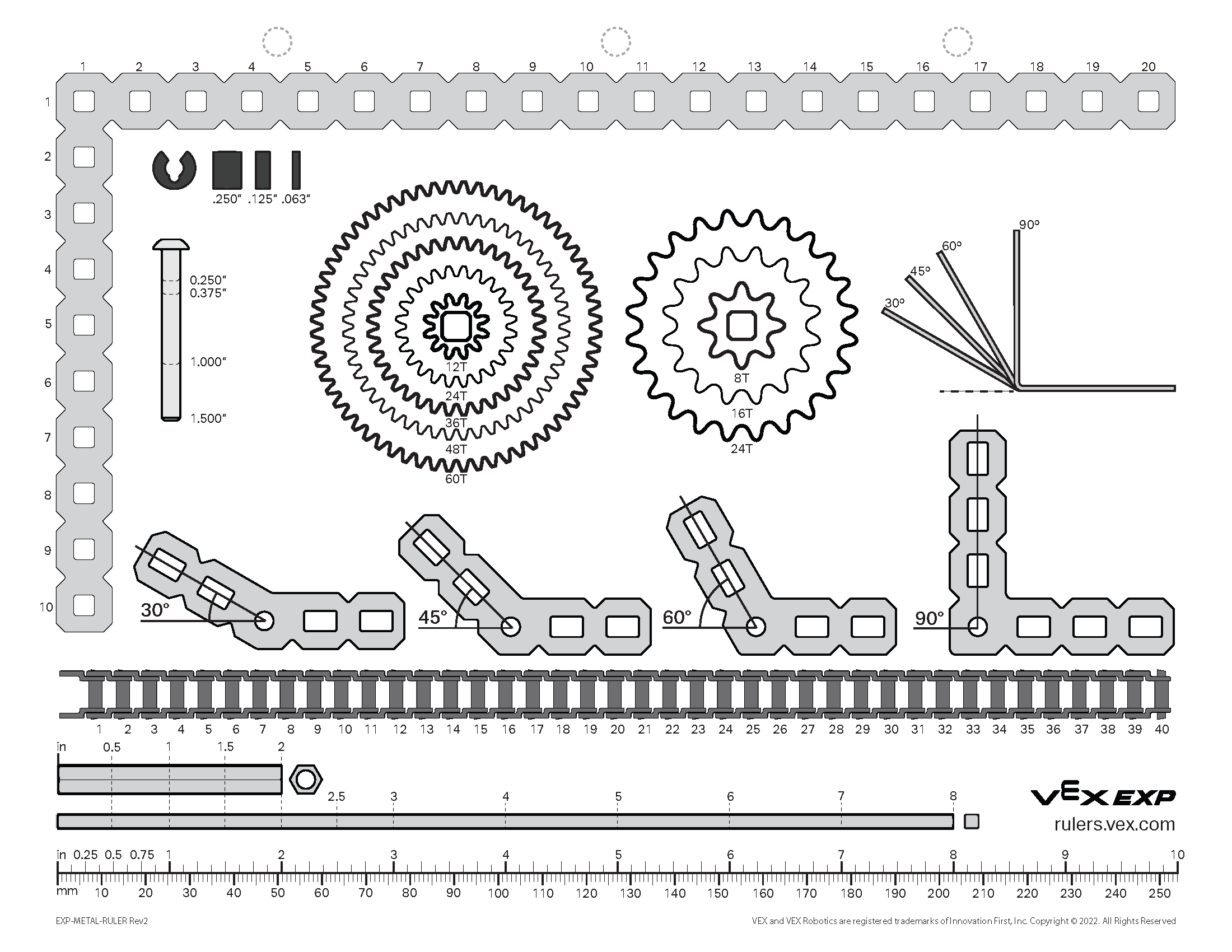

VEX EXP যন্ত্রাংশ শাসক অংশ সনাক্ত করতে সাহায্য করার জন্য একটি সহজ টুল।

নোট: .pdf প্রিন্ট করার সময় 100% স্কেলে সেট করতে ভুলবেন না।


অংশগুলি সনাক্ত করতে শাসক ব্যবহার করা

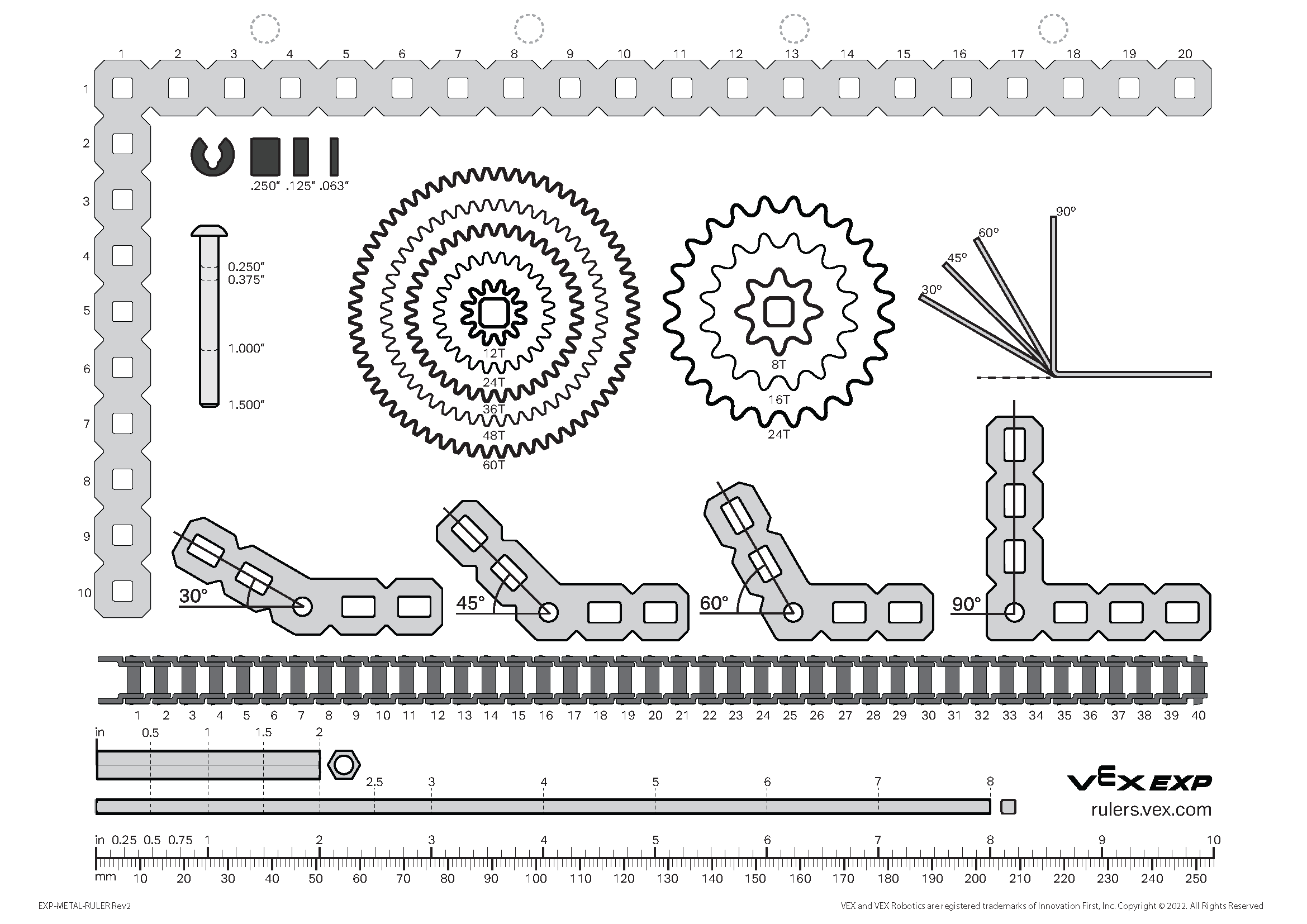

VEX EXP যন্ত্রাংশ শাসক অংশগুলি সংগঠিত করার সময় বা বিল্ড নির্দেশাবলীর একটি সেট অনুসরণ করার সময় অংশগুলি সনাক্ত করতে ব্যবহার করা যেতে পারে। শাসকের স্কেল হল 1:1, তাই অংশগুলি কেবল শাসকের উপরে স্থাপন করা যেতে পারে।


কাঠামোগত ধাতু পরিমাপ. দেখানো উদাহরণ হল একটি 4x4 প্লেট।

  • 4 4 পিচ ইউনিটের প্রস্থ নির্দেশ করে।
  • 4 4 পিচ ইউনিটের দৈর্ঘ্য নির্দেশ করে।

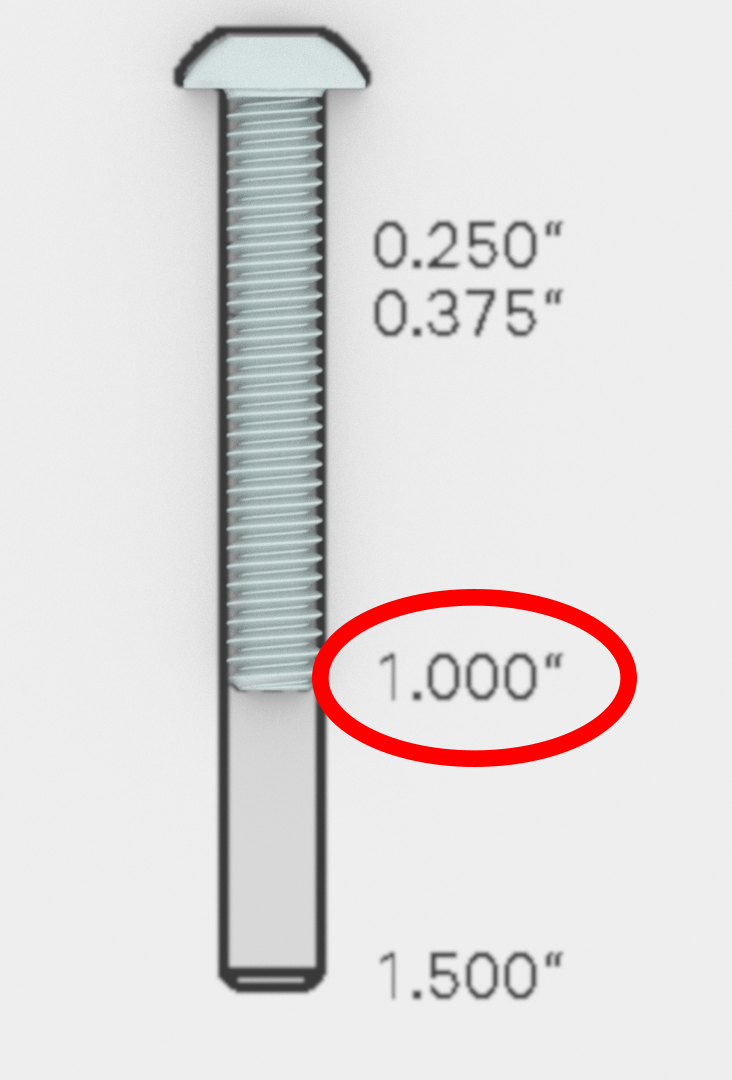

স্ক্রু পরিমাপ. দেখানো উদাহরণ হল একটি #8-32 1.0 ইঞ্চি স্টার স্ক্রু।

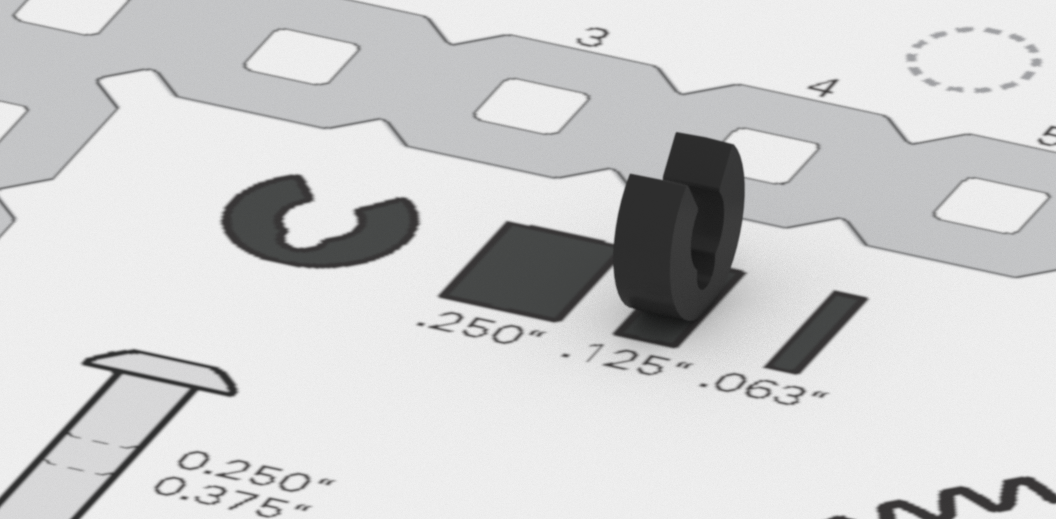

Spacers পরিমাপ. দেখানো উদাহরণ হল একটি 0.125 ইঞ্চি স্পেসারের।

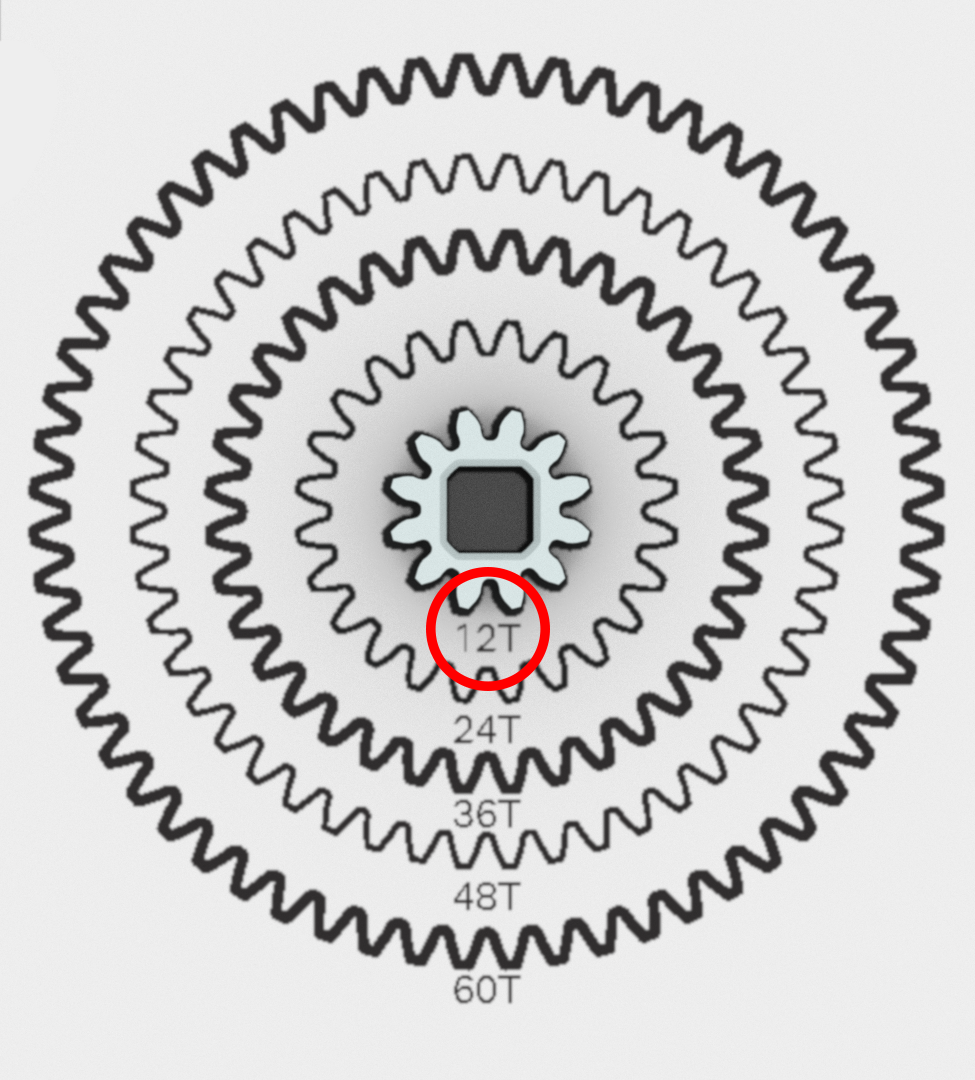

গিয়ারস পরিমাপ. দেখানো উদাহরণ হল একটি 12 টুথ গিয়ার।


Sprockets পরিমাপ. দেখানো উদাহরণ হল একটি 16 টুথ স্প্রকেট।


স্ট্যান্ডঅফ পরিমাপ. দেখানো উদাহরণ হল একটি 0.5 ইঞ্চি স্ট্যান্ডঅফ৷

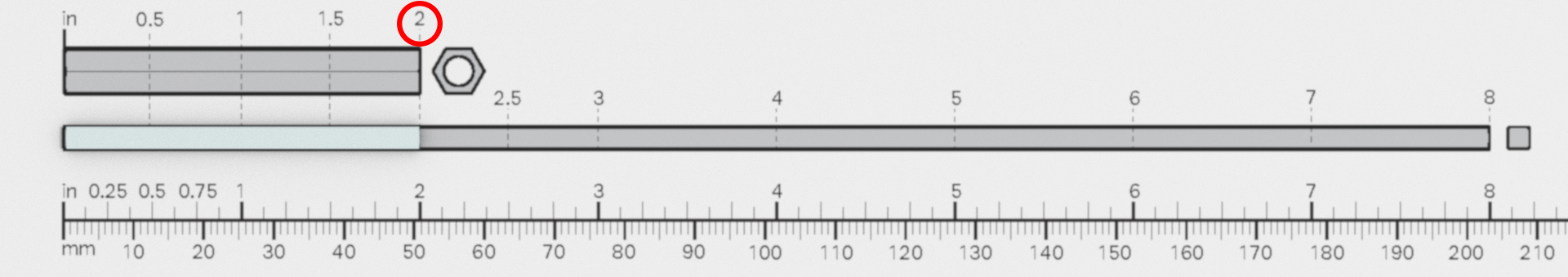

খাদ পরিমাপ. দেখানো উদাহরণ হল একটি 2 ইঞ্চি শ্যাফ্ট।


একটি রোবট একত্রিত করার সময় শাসক ব্যবহার করা

VEX EXP যন্ত্রাংশ শাসকটি অংশ এবং দূরত্ব পরিমাপ করার জন্য একটি পরিমাপ সরঞ্জাম হিসাবেও ব্যবহার করা যেতে পারে। একটি কাস্টম রোবট ডিজাইন এবং একত্রিত করার সময় এটি খুব সহায়ক হতে পারে যার অংশ নির্বাচন সংক্রান্ত নির্দিষ্ট নির্দেশাবলী নেই।

টিপ এবং কৌশল: VEX EXP পার্টস রুলারের .pdf একটি পরিষ্কার প্লাস্টিকের স্বচ্ছতার সাথে প্রিন্ট করা যেতে পারে। এটি রোবটের উপর শাসককে ওভারলেড করার অনুমতি দেবে এবং রুলারের মাধ্যমে পরিমাপ করে পরিমাপ করা যেতে পারে।

এখানে একটি কাস্টম রোবট একত্রিত করার সময় শাসক ব্যবহার করার কিছু উদাহরণ রয়েছে।

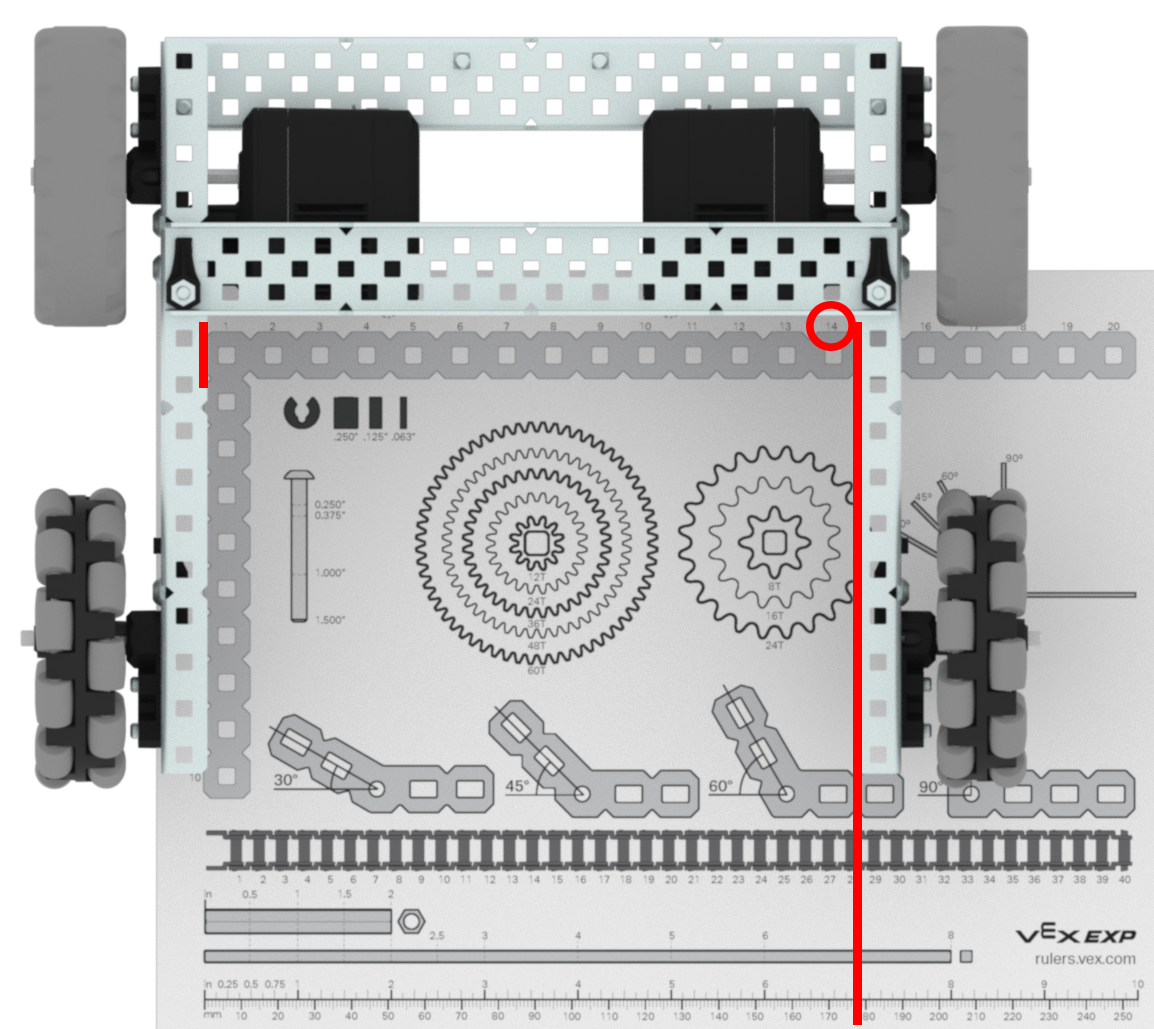

একটি রোবট চ্যাসিসে সি-চ্যানেলের মধ্যে দূরত্ব পরিমাপ করা। এই উদাহরণটি রোবট চ্যাসিসে 14 পিচ বা 7 ইঞ্চি পরিমাপের সি-চ্যানেলগুলি দেখায়।

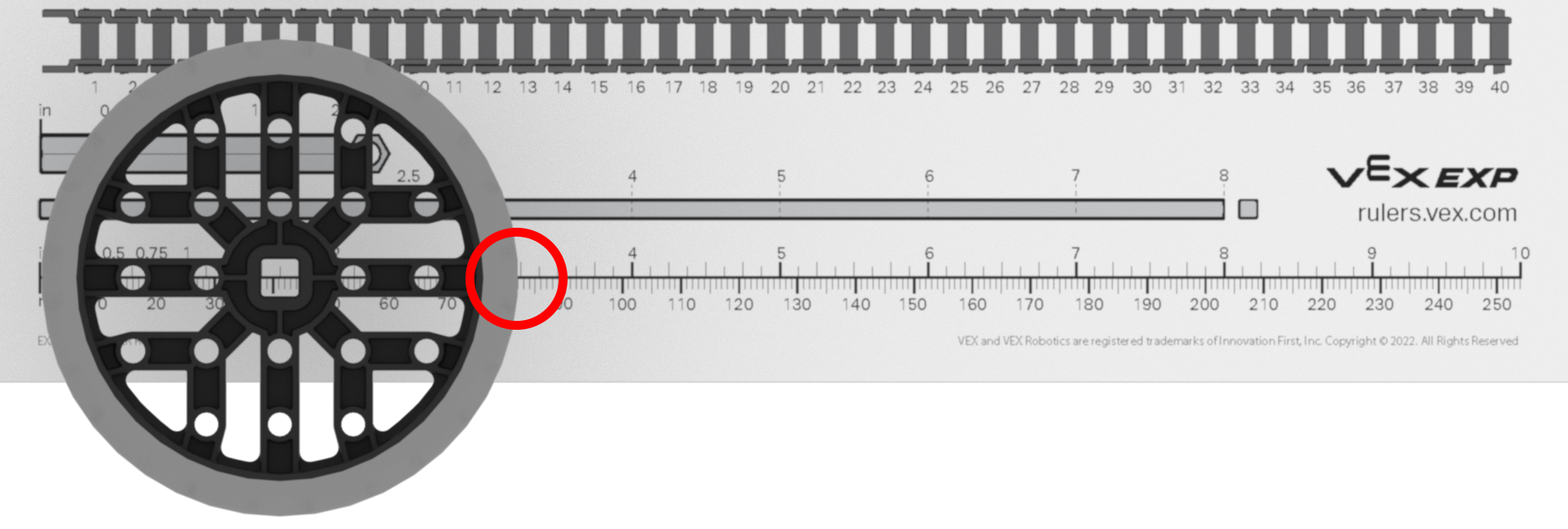

চাকার ব্যাস পরিমাপ করতে ইঞ্চি/মিলিমিটার ব্যবহার করে। দেখানো উদাহরণ হল একটি 3.25 ইঞ্চি ভ্রমণ চাকা (3.25 ইঞ্চি/260 মিলিমিটার)।

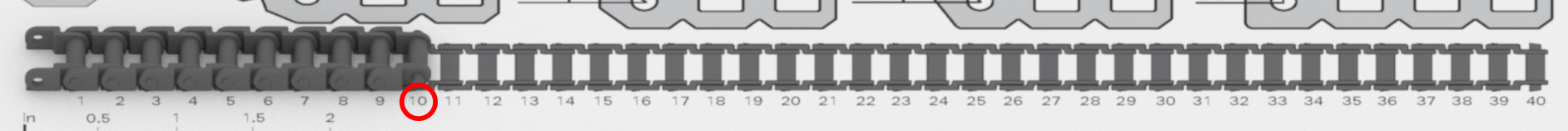

একটি চেইন/স্প্রোকেট সিস্টেমে চেইন লিঙ্কের সংখ্যা পরিমাপ করা।
