VEX V5 ওয়ার্কসেল মাত্রা

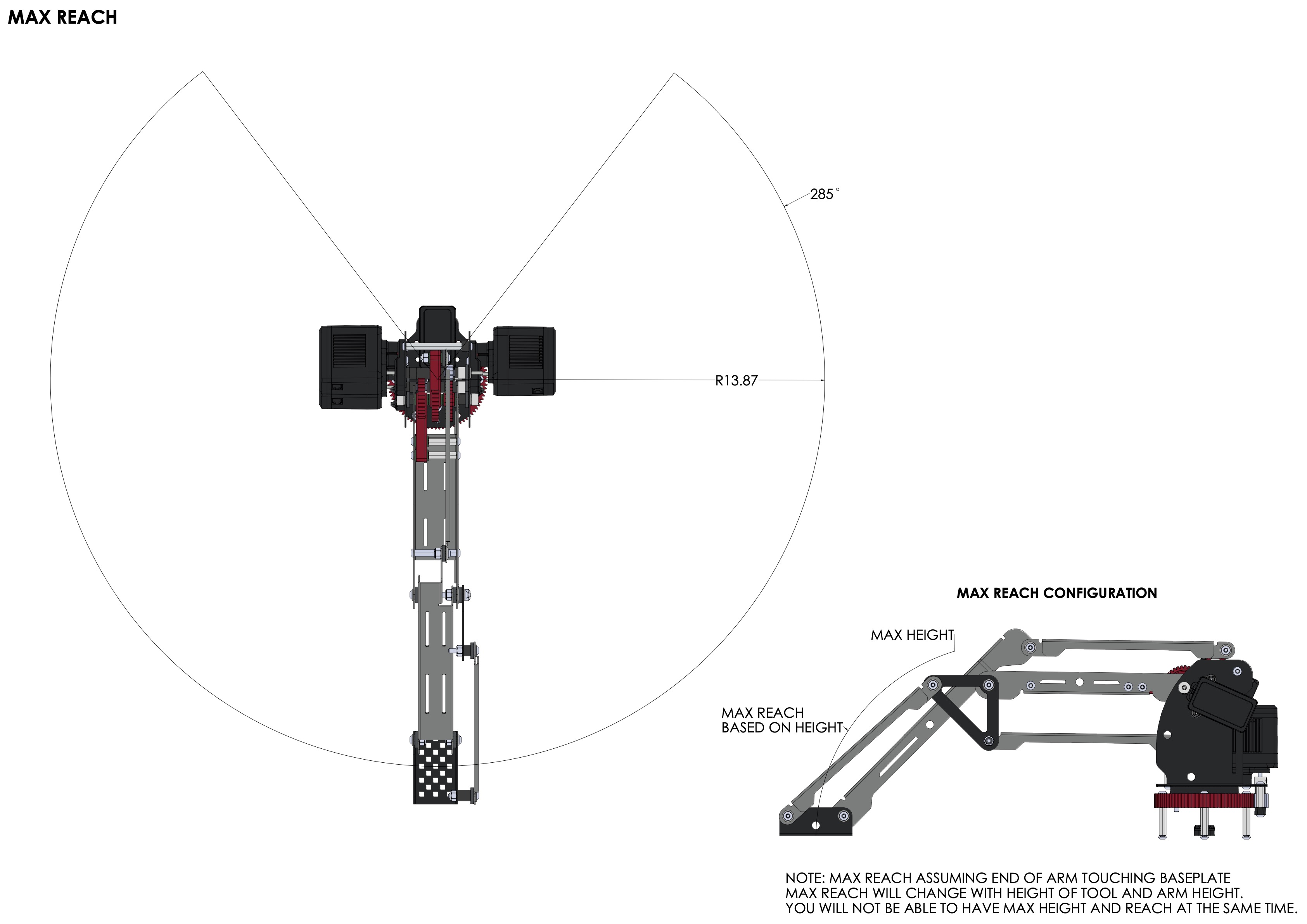

VEX V5 ওয়ার্কসেলের উপরের দৃশ্যটি সর্বাধিক পৌঁছানোর কনফিগারেশনে পুরো কাজের খামটি দেখাচ্ছে। সর্বাধিক পৌঁছানোর জন্য, শেষ প্রভাবকটি বেস প্লেটকে স্পর্শ করতে হবে, যখন বাহুর পিছনের অর্ধেকটি বেস প্লেটের সমান্তরাল (বাম দিকের চিত্রটি দেখুন)। একবার সর্বাধিক পৌঁছানোর কনফিগারেশনটি অর্জন করা হলে, কাজের খামটি বেসের কেন্দ্র থেকে বা জয়েন্ট 1 থেকে রোবট হাতের চারপাশে 285° ডিগ্রী পর্যন্ত পরিমাপ করা হয় এবং এটি 13.87" দূরত্বে পৌঁছানোর ক্ষমতা রাখে যা কেন্দ্র। শেষ প্রভাবকের. এটা লক্ষণীয় যে শেষ প্রভাবকের সাথে সংযুক্তিগুলি সংযুক্তির উচ্চতার উপর নির্ভর করে সর্বাধিক নাগাল হ্রাস করবে।

সর্বাধিক পৌঁছানোর কনফিগারেশনে ওয়ার্কসেলের প্রোফাইল ভিউ। শেষ প্রভাবক উত্থাপিত হওয়ার সাথে সাথে সর্বাধিক নাগাল হ্রাস পাবে। ডান পাশের ছবিটি লক্ষ্য করুন, নির্ভরশীল সম্পর্ক অনুযায়ী সর্বোচ্চ উচ্চতা এবং সর্বোচ্চ নাগাল একই সাথে সম্ভব হবে না।

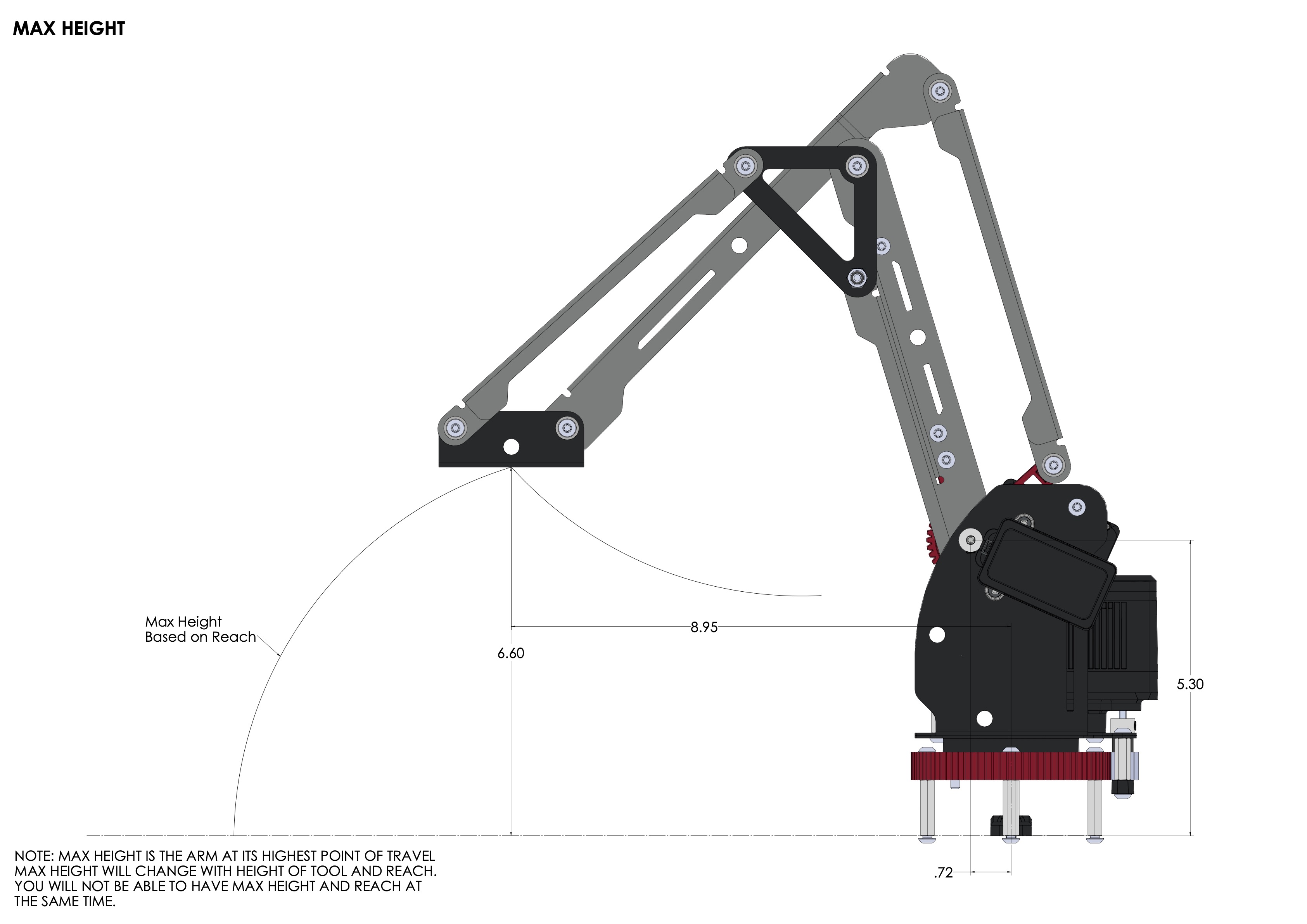

সর্বাধিক উচ্চতার কনফিগারেশনে ওয়ার্কসেলের প্রোফাইল ভিউ। সর্বাধিক উচ্চতা কনফিগারেশনে থাকাকালীন সর্বাধিক পৌঁছানোর পরিমাপ করা হয় জয়েন্ট 1 থেকে, শেষ প্রভাবকের কেন্দ্রে, 8.95" এর দূরত্ব। বেস প্লেট থেকে সর্বোচ্চ উচ্চতা 6.60” অর্জন করা যায়। অন্যান্য মাত্রাগুলির মধ্যে রয়েছে বাহুর সংযোগ থেকে বেসের কেন্দ্রের দূরত্ব (0.72”), এবং বেস প্লেটের সাথে আর্ম সংযোগের উচ্চতা (5.30”)। সর্বোচ্চ উচ্চতা বাড়ানোর জন্য, বেস প্লেটের সাথে হাতের সংযোগকারী স্ট্যান্ডঅফগুলি বড়গুলির জন্য প্রতিস্থাপিত হতে পারে।

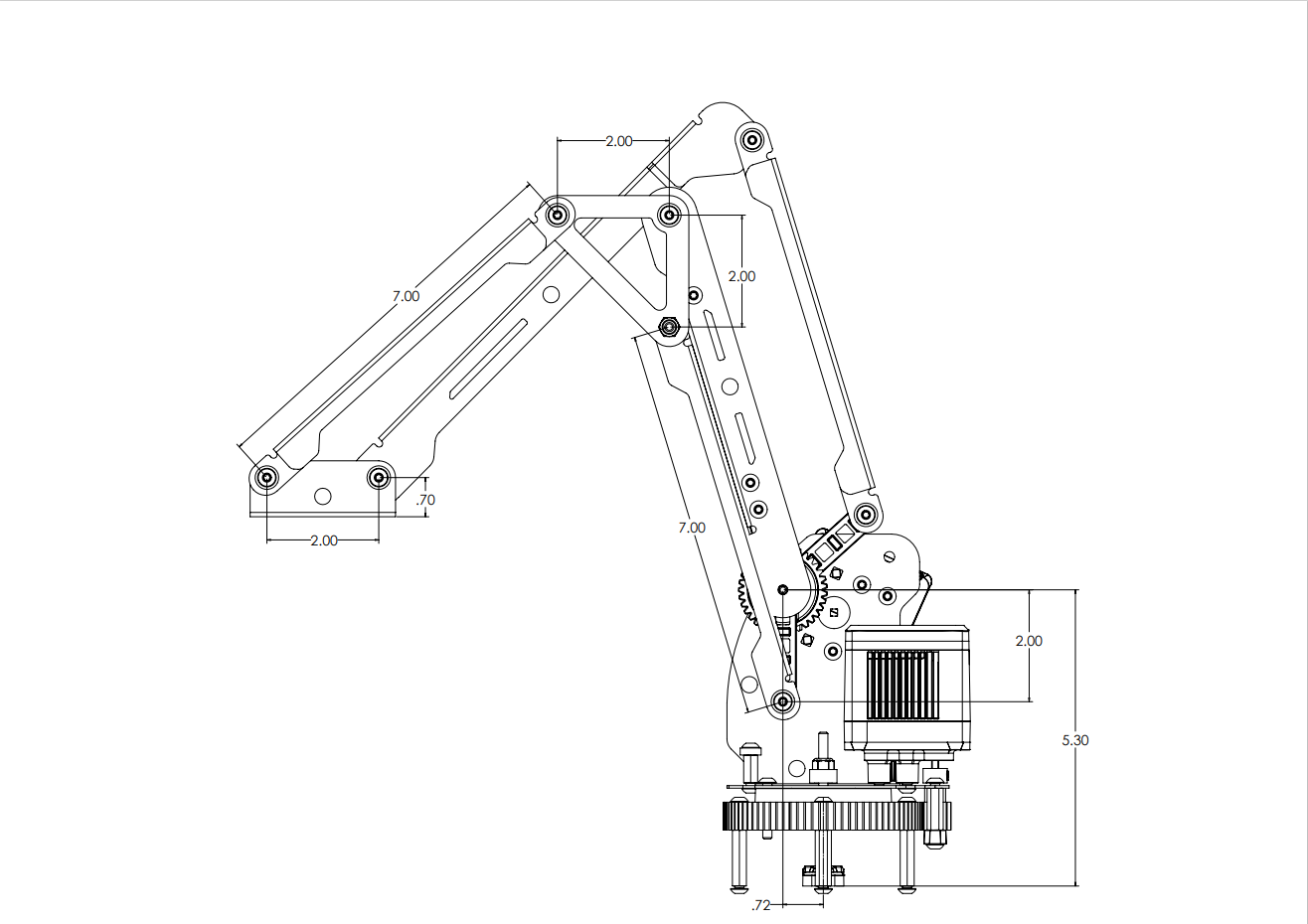

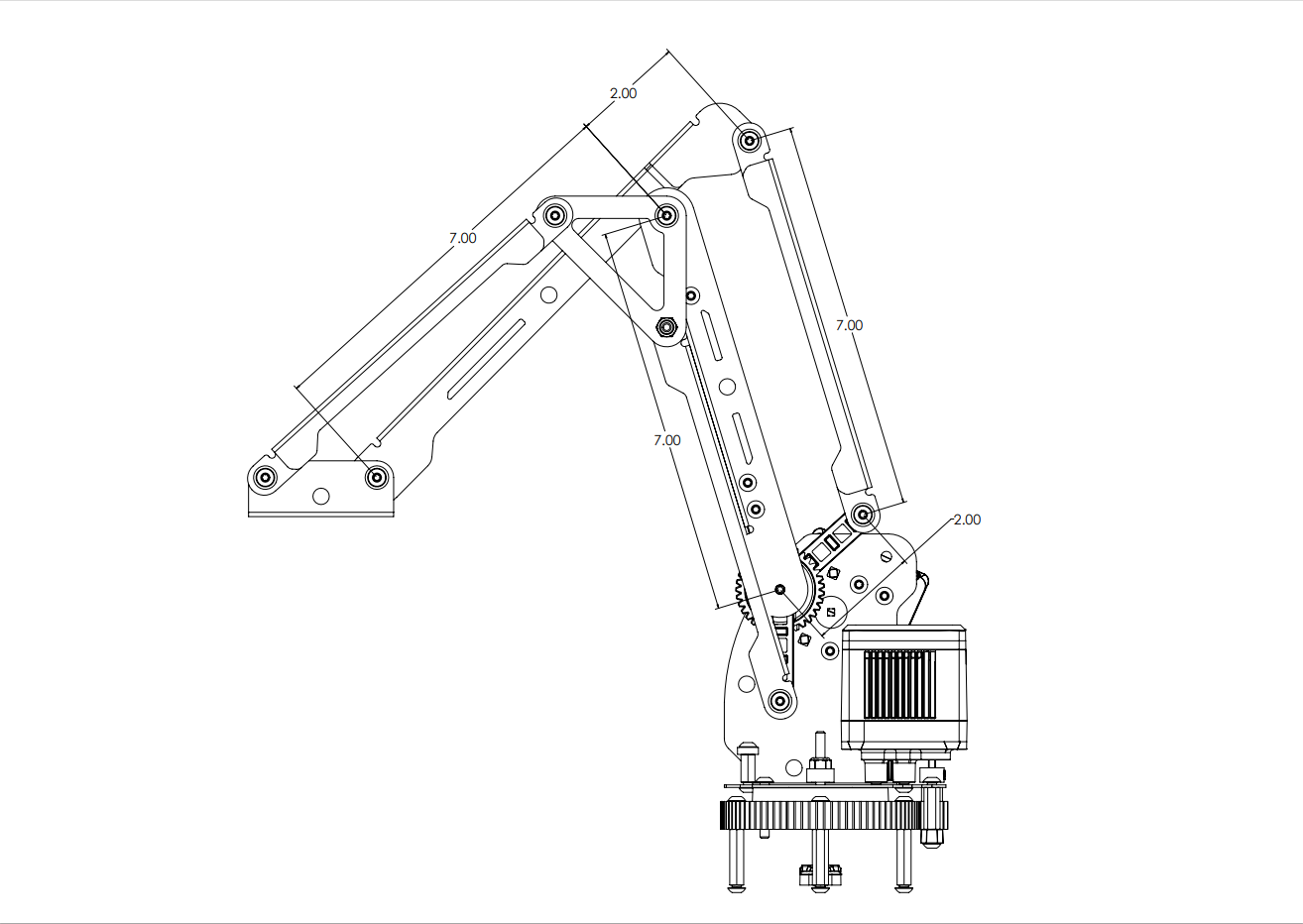

ভবিষ্যত রেফারেন্সের জন্য পিভট পয়েন্টের মধ্যে বিভিন্ন মাত্রা নির্দেশ করে VEX V5 ওয়ার্কসেলের প্রোফাইল ভিউ।

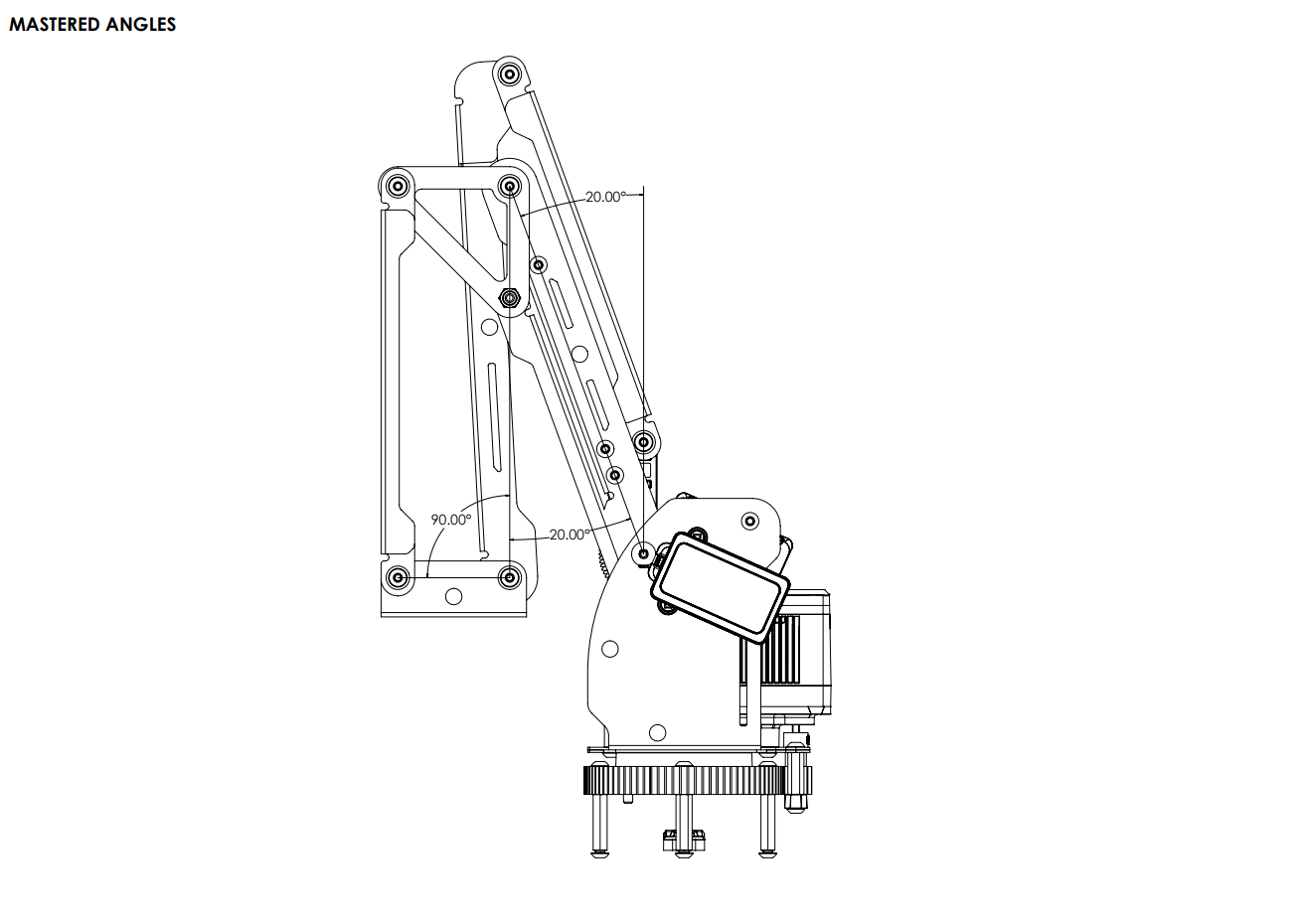

যখন মাস্টারিং জিগ ঢোকানো হয়, তখন ক্যালিব্রেট করা কোণগুলি ছবিতে বাম দিকে দেখানো হয়৷ কাঁধের সংযোগ (যেখানে বাহু নিজেই বেসের সাথে সংযুক্ত) উল্লম্ব অক্ষের সাথে সাপেক্ষে 20° কোণে থাকে। কনুই সংযোগ (ওয়ার্কসেলের শীর্ষে অবস্থিত) পূর্ববর্তী কনুই সংযোগের ক্ষেত্রে 20° কোণে রয়েছে। সবশেষে, কব্জি সংযোগ (শেষ প্রভাবকের উপর অবস্থিত) উল্লম্ব অক্ষের সাপেক্ষে একটি সমকোণ।
