আইকিউ ডিসটেন্স সেন্সর ব্যবহার করে (২য় জেনারেশন)

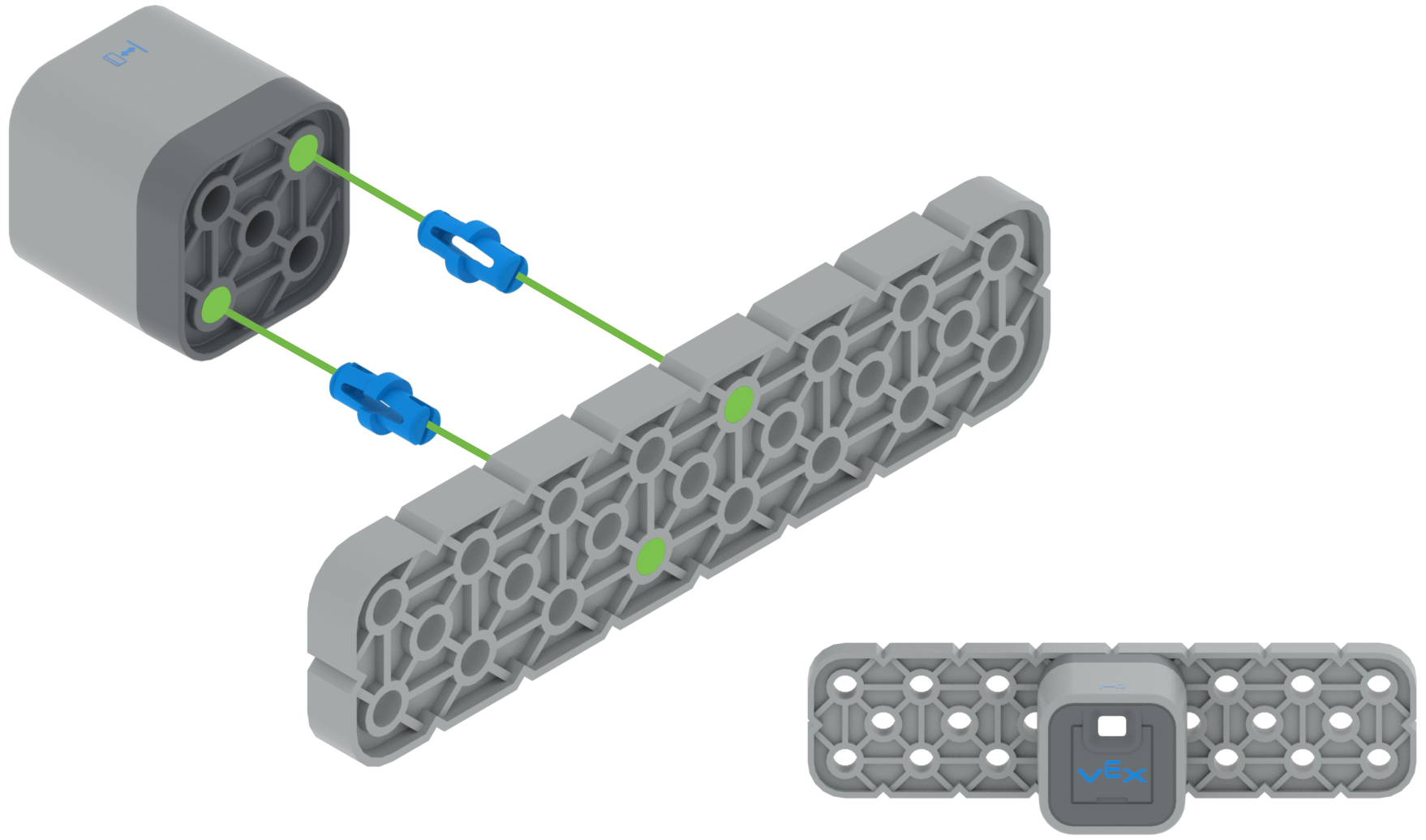

একটি রোবটে সেন্সর মাউন্ট করার সময় নমনীয়তা প্রদান করার জন্য সেন্সরের আবাসনের পিছনে পাঁচটি ছিদ্র রয়েছে।

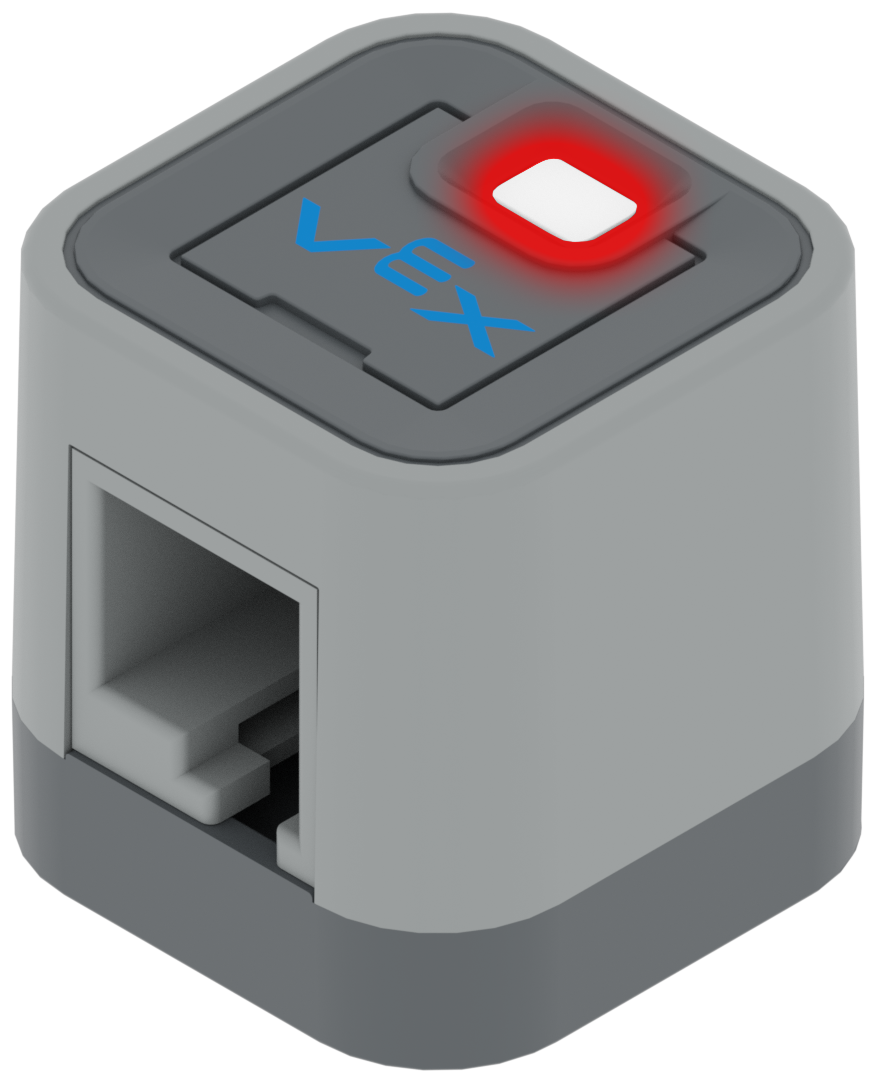

সেন্সরের মুখে একটি ছোট জানালা আছে যেখানে লেজার রশ্মি পাঠানো হয় এবং তারপর দূরত্ব পরিমাপ করার জন্য গ্রহণ করা হয়।

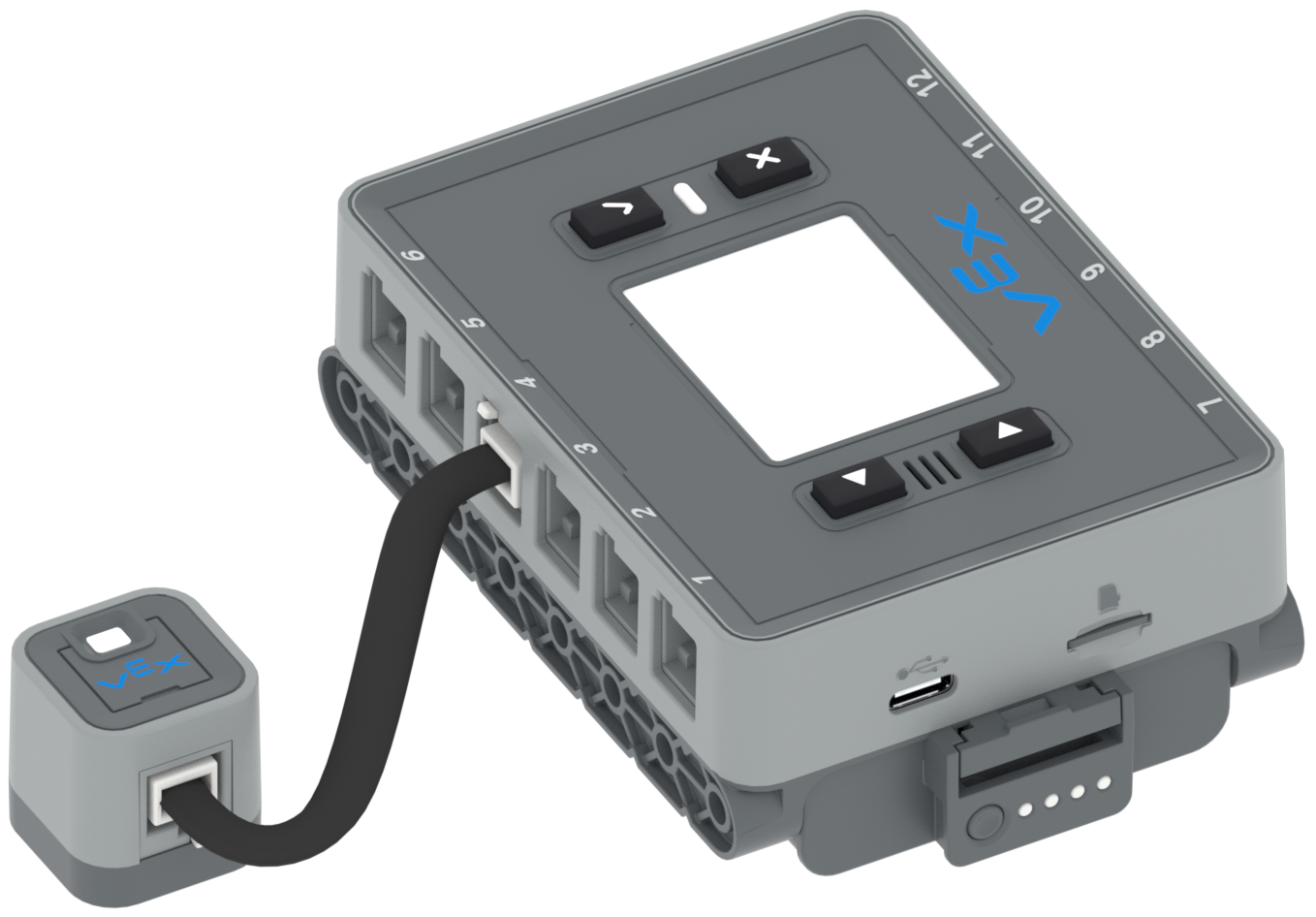

আইকিউ ব্রেইনের সাথে ডিসট্যান্স সেন্সর (২য় জেনার) কার্যকরী হওয়ার জন্য, সেন্সরের স্মার্ট পোর্ট এবং একটি আইকিউ ব্রেইনের স্মার্ট পোর্টকে একটি স্মার্ট তারের সাথে সংযুক্ত করতে হবে।

সেন্সরটি আইকিউ ব্রেইনের 12টি স্মার্ট পোর্টের যেকোনো একটির সাথে কাজ করবে।

পোর্টের সাথে একটি IQ স্মার্ট কেবল সংযোগ করার সময়, নিশ্চিত করুন যে তারের সংযোগকারীটি সম্পূর্ণরূপে পোর্টে ঢোকানো হয়েছে এবং সংযোগকারীর লকিং ট্যাবটি সম্পূর্ণরূপে নিযুক্ত রয়েছে৷

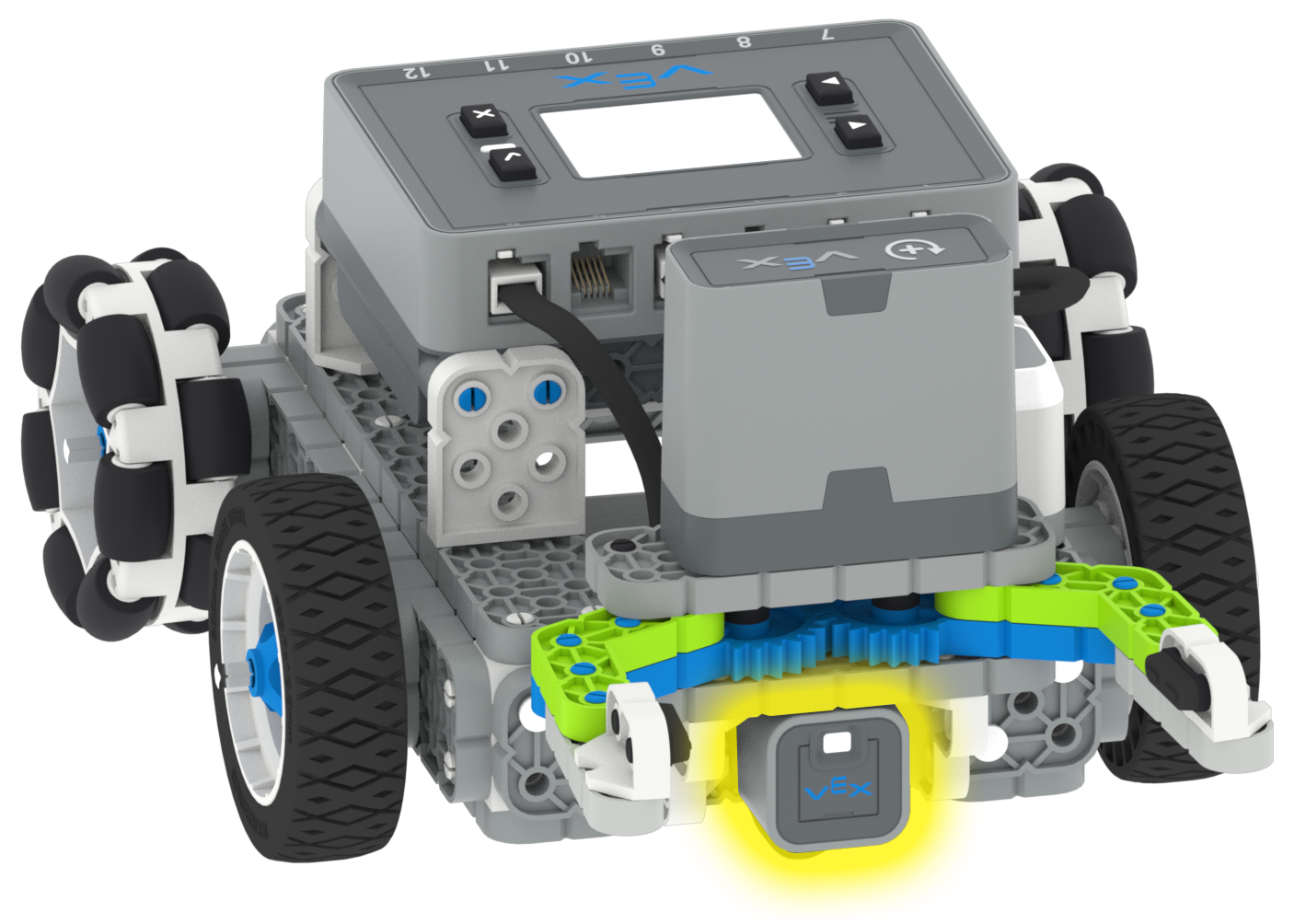

সঠিক রিডিং পাওয়ার জন্য ডিসট্যান্স সেন্সর (2nd gen) বসানো খুবই গুরুত্বপূর্ণ।

সেন্সরের মুখে ছোট সেন্সরের জানালার সামনে রোবটের কোনো কাঠামো নেই তা নিশ্চিত করুন।

পরিমাপ করা যেকোন বস্তু এবং সেন্সরের মধ্যে সেন্সরের সামনে একটি পরিষ্কার পথ থাকা দরকার।

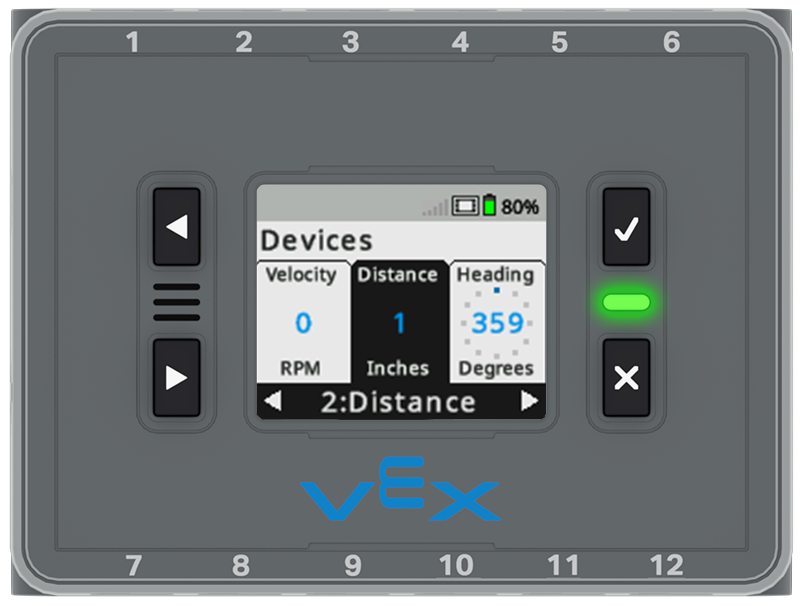

ডিসট্যান্স সেন্সর (২য় জেনার) যে তথ্য রিপোর্ট করছে তা দেখতে আইকিউ ব্রেইনে ডিভাইস স্ক্রীন ব্যবহার করা সহায়ক।

সেন্সর ড্যাশবোর্ড থেকে, ডিসট্যান্স সেন্সর (২য় জেনার) ড্যাশবোর্ড ইঞ্চি বা সেন্টিমিটারে নিকটতম বস্তুর দূরত্ব রিপোর্ট করে।

ইঞ্চি এবং সেন্টিমিটারের মধ্যে টগল করার জন্য মস্তিষ্কের চেক বোতামটি নির্বাচন করে ইউনিটগুলি পরিবর্তন করা যেতে পারে।

সেন্সর ড্যাশবোর্ড ব্যবহার করতে, এই নিবন্ধের ধাপগুলি অনুসরণ করুন।

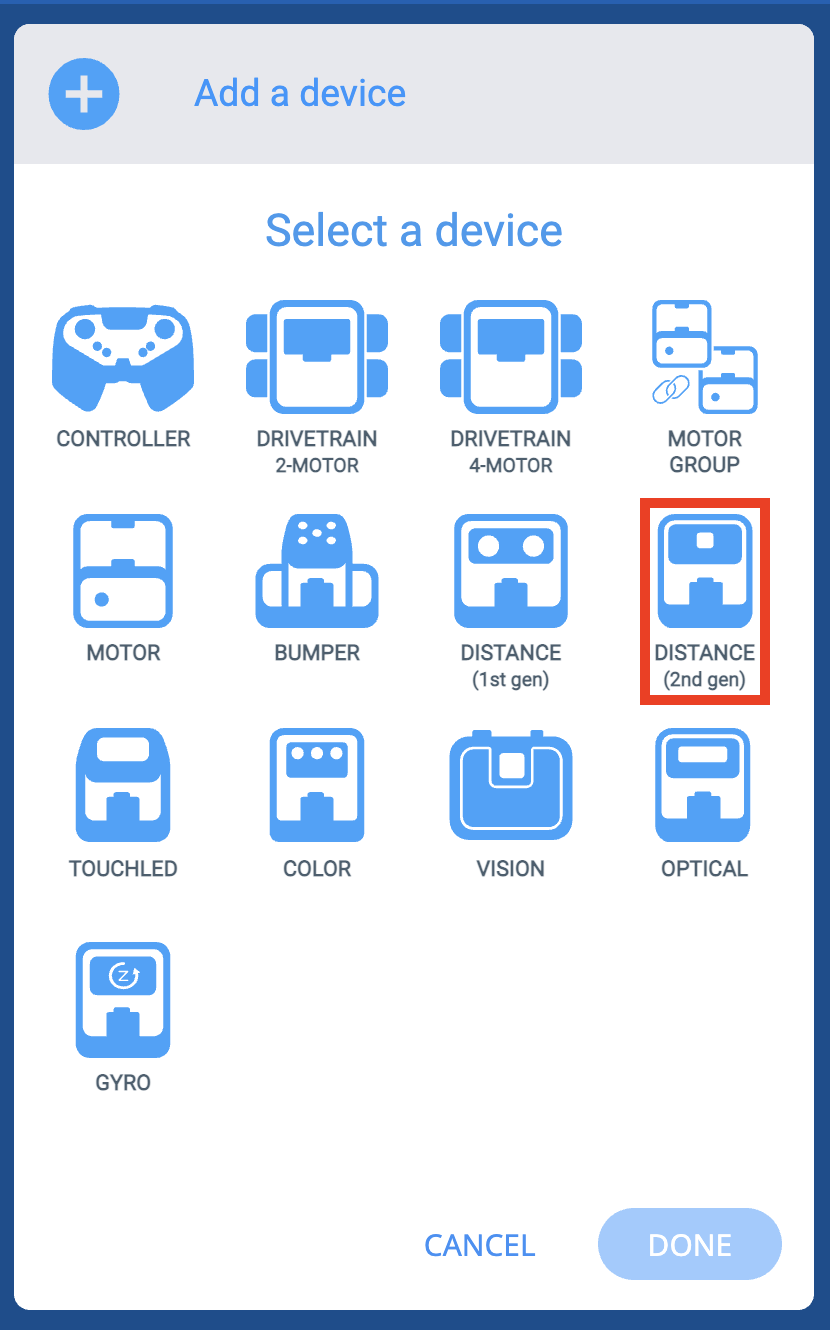

VEXcode IQ এর সাথে, এটি ডিভাইস উইন্ডো থেকে 'একটি ডিভাইস যোগ করুন' বৈশিষ্ট্য ব্যবহার করে সম্পন্ন করা হয়।

কনফিগারেশনে দূরত্ব সেন্সর (2nd gen) যোগ করতে, এই নিবন্ধের ধাপগুলি অনুসরণ করুন।

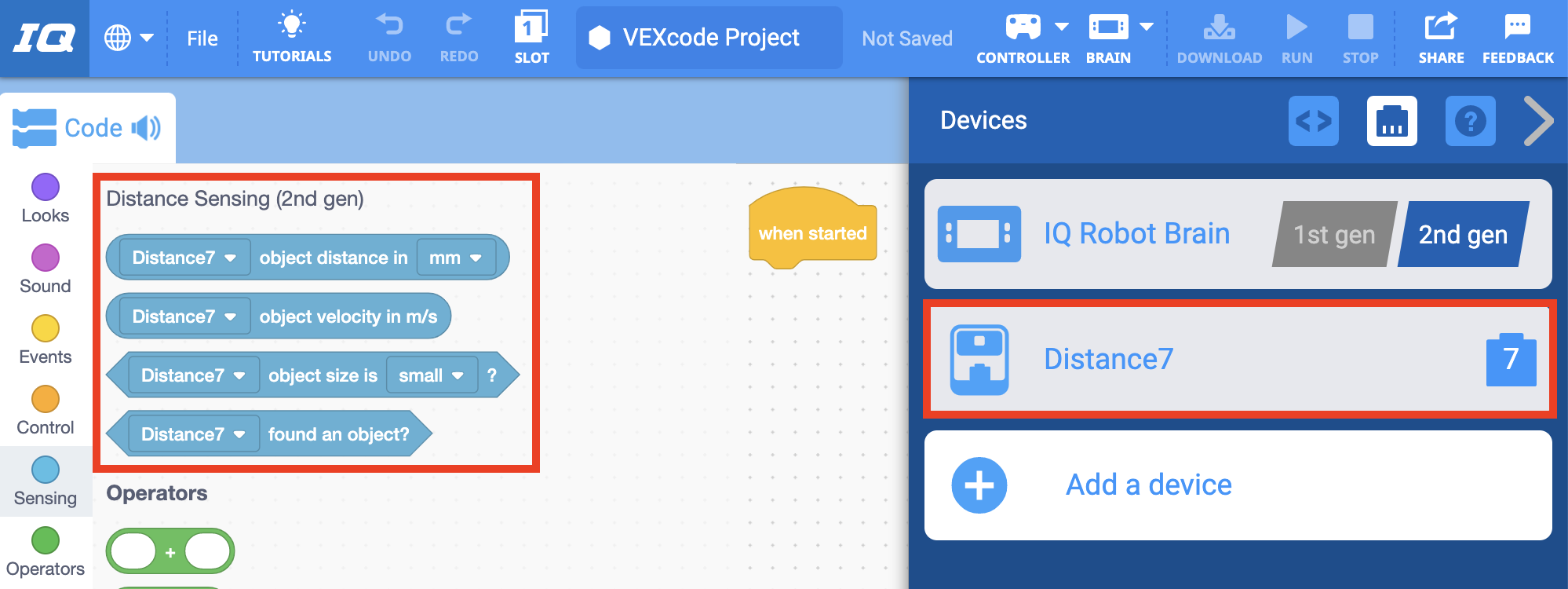

একবার আপনার প্রজেক্টে ডিসট্যান্স সেন্সর (2nd gen) যোগ করা হলে, সেন্সর ব্লকের একটি নতুন সেট উপলব্ধ হবে।

দূরত্ব সেন্সর (২য় জেনারেশন) সম্পর্কিত 'সেন্সিং' বিভাগের ব্লকগুলি সম্পর্কে আরও তথ্যের জন্য, সহায়তা তথ্য দেখুন (ব্লক প্রকল্প বা সি++ প্রকল্প)।

এই বৈশিষ্ট্যটি আপনার রোবটকে একটি বস্তু সনাক্ত করতে দেয় যখন এটি দূরত্ব সেন্সর (2nd gen) এর সীমার মধ্যে হয়ে যায়। দূরত্ব সেন্সর (২য় প্রজন্ম) একটি পাওয়া বস্তুর রিপোর্ট করবে যখন এটি প্রায় 1000 মিমি দূরে থাকে।

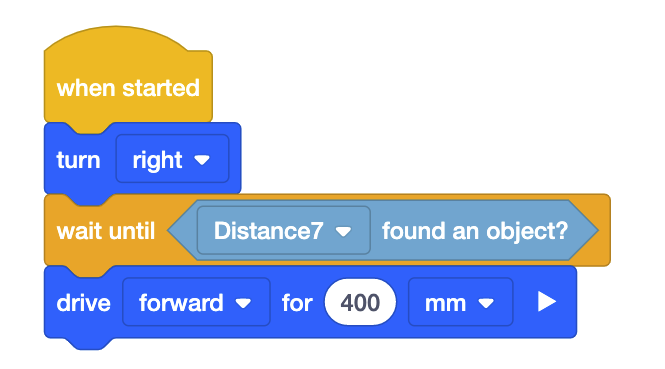

বাম দিকে দেখানো উদাহরণ প্রকল্পটি একটি রোবটকে কোড করতে ব্যবহৃত হয় যা সামনের দিকে মাউন্ট করা একটি দূরত্ব সেন্সর (2nd gen) একটি বস্তুকে শনাক্ত না করা পর্যন্ত ঘোরানোর জন্য, এবং তারপরে বস্তুটি শনাক্ত হওয়ার পরে এগিয়ে যান। সেন্সর

এটি সেন্সরের সামনের অংশ এবং একটি বস্তু বা একটি বাধা/প্রাচীরের মধ্যে একটি পরিমাপ প্রদান করে।

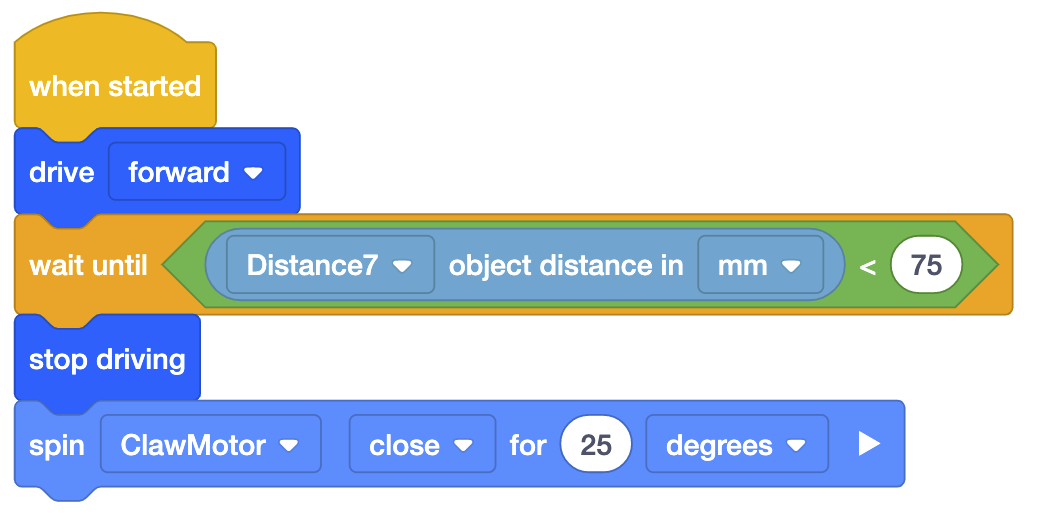

বাম দিকে দেখানো উদাহরণ প্রকল্পটি সামনের দিকে মাউন্ট করা একটি দূরত্ব সেন্সর (2nd gen) এবং একটি নখর সংযুক্ত সহ একটি রোবটকে কোড করতে ব্যবহৃত হয়। রোবটটি সেন্সর থেকে 75 মিমি দূরে একটি বস্তু সনাক্ত না করা পর্যন্ত গাড়ি চালাবে, তারপর বস্তুর চারপাশে নখরটি বন্ধ করে দেবে। এই উদাহরণটি সহায়ক হবে যদি এটি জানা যায় যে রোবটের সামনে একটি বস্তু রয়েছে এবং আপনি চান যে রোবটটি সেই বস্তুটি সংগ্রহ করার জন্য এগিয়ে যাক।

একটি বস্তু সেন্সর থেকে কত দূরে তা নির্ধারণ করতে এবং প্রকল্পে সেই প্যারামিটারটি ব্যবহার করতে, IQ (2য় প্রজন্মের) মস্তিষ্কে সেন্সর ড্যাশবোর্ড ব্যবহার করুন। সেন্সর ড্যাশবোর্ড ব্যবহার সম্পর্কে আরও তথ্যের জন্য এই নিবন্ধটি দেখুন।

এই বৈশিষ্ট্যটি সেন্সরের কাছে আসা একটি বস্তুর বা সেন্সরটি একটি বস্তুর কাছে যাওয়ার জন্য প্রতি সেকেন্ডে মিটারে বেগের একটি পরিমাপ প্রদান করে।

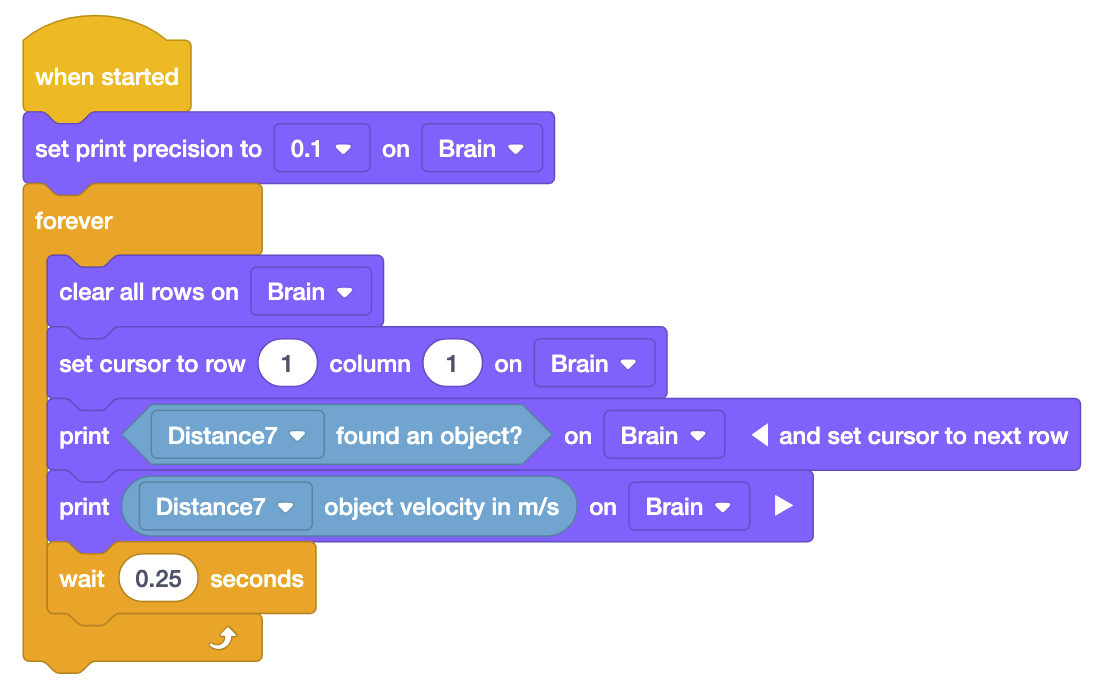

একটি কাছে আসা বস্তুর সাথে পরিবর্তনশীল বেগ পর্যবেক্ষণ করার জন্য, বাম দিকের উদাহরণ ব্যবহার করা যেতে পারে। এই প্রজেক্টে ব্রেইনের স্ক্রিনে তথ্য প্রিন্ট করা হবে। ডিসট্যান্স সেন্সর (2nd gen) দ্বারা কোনো বস্তু শনাক্ত করা হলে এবং মিটার/সেকেন্ডে সেই বস্তুর গতিবেগ ব্রেইন প্রিন্ট করবে। সেই পরিবর্তিত সংখ্যাগুলি আরও সঠিকভাবে দেখতে, মুদ্রণের নির্ভুলতা 0.1 এ সেট করা হয়েছে।

একটি কিউবকে সেন্সর থেকে কাছাকাছি এবং আরও দূরে সরিয়ে এই প্রকল্পটি পরীক্ষা করুন। যখন বস্তু এবং/অথবা সেন্সর একে অপরের থেকে দূরে সরে যাচ্ছে, তখন বেগের মান নেতিবাচক হবে।

এই বৈশিষ্ট্যটি আপনার রোবটকে সেন্সরের পড়ার উপর নির্ভর করে একটি বস্তুকে ছোট, মাঝারি বা বড় হিসাবে সনাক্ত করতে দেয়।

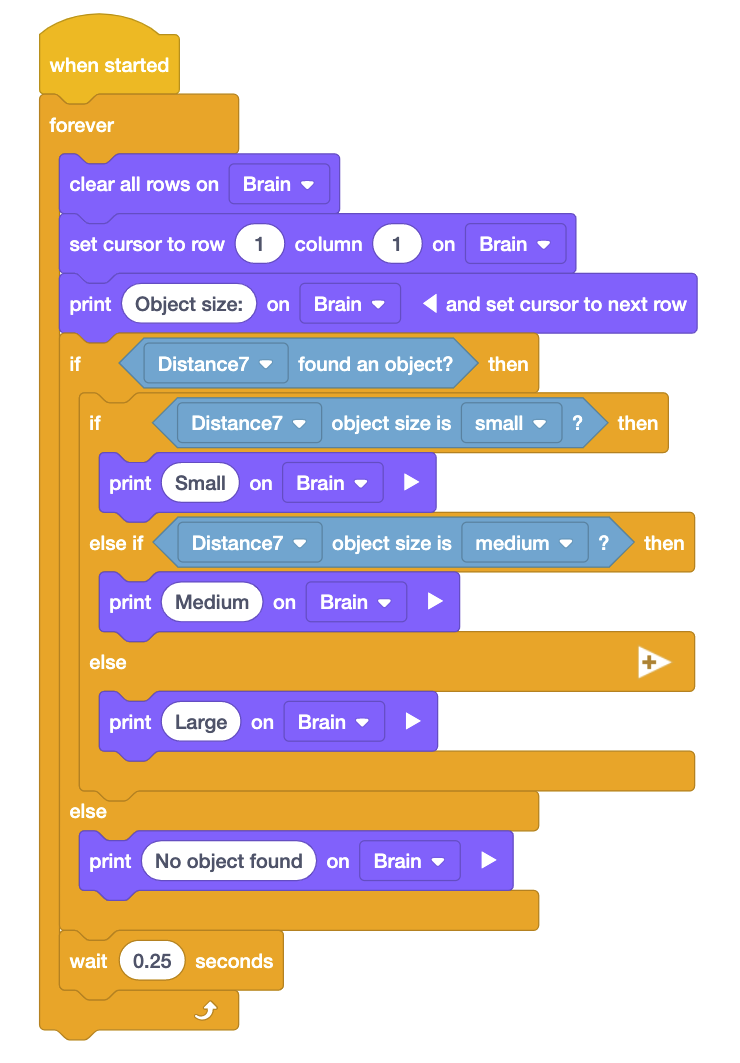

বাম দিকের এই উদাহরণটি ব্রেইনে একটি বস্তুর আপেক্ষিক আকার প্রিন্ট করতে [যদি তাহলে অন্য] এবং [প্রিন্ট] ব্লক ব্যবহার করে। সেন্সরের সামনে বিভিন্ন বস্তু রাখুন এবং রিয়েল টাইমে আকার সনাক্তকরণ দেখতে ব্রেইনের স্ক্রিনে রিডিংগুলি দেখুন।

একটি বস্তুর আপেক্ষিক আকার নির্ধারণ করতে, সেন্সরটি সেন্সরে প্রতিফলিত হওয়া আলোর পরিমাণ সম্পর্কে তথ্য ব্যবহার করে। আকারের সবচেয়ে সঠিক উপস্থাপনা পেতে বস্তুগুলিকে সেন্সর থেকে 100mm এবং 300mm (প্রায় 4-12 ইঞ্চি) দূরে রাখতে হবে।

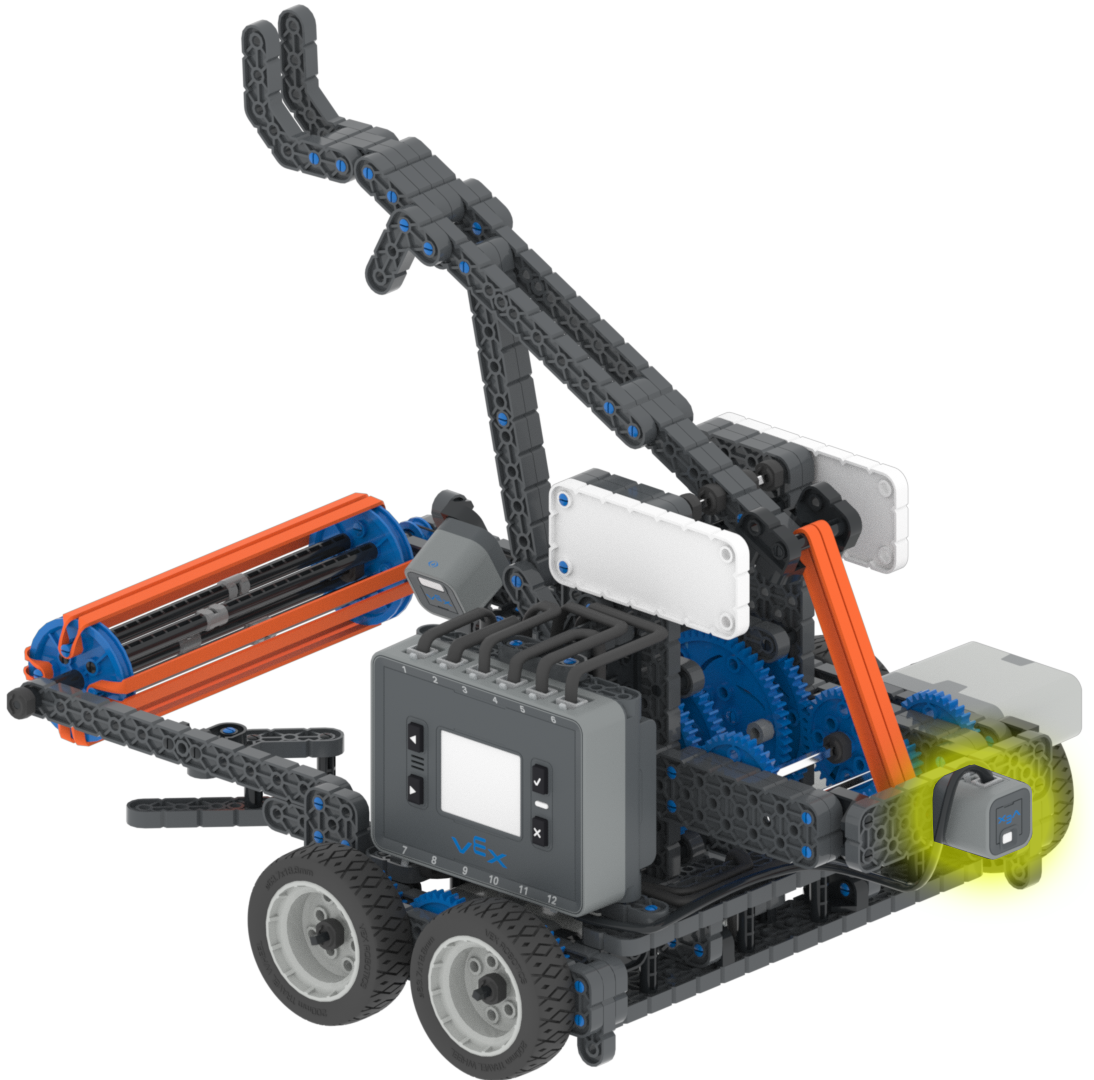

উদাহরণস্বরূপ, 2021 - 2022 VEX IQ চ্যালেঞ্জ, পিচিং ইন, একটি দূরত্ব সেন্সর (2nd gen) আপনার রোবটের পিছনে মাউন্ট করা যেতে পারে যাতে বিপরীতে গাড়ি চালানোর সময় দেয়াল সনাক্ত করা যায়।

এটি স্বয়ংক্রিয়ভাবে নড়াচড়া করতে সাহায্য করতে পারে, বিশেষ করে যখন একটি বল ইনটেকের মধ্যে পুনরুদ্ধার করা, বিপরীতে গাড়ি চালানো এবং তারপরে বলটিকে গোলে উন্নীত করতে বাঁক নেওয়া।

VEX IQ দূরত্ব সেন্সর (2nd gen) যে অ্যাপ্লিকেশনের জন্যই ব্যবহার করা হোক না কেন, দলগুলির জন্য এটি একটি স্বাগত সংযোজন হবে এতে কোন সন্দেহ নেই।

সেন্সরের মানগুলির ফাংশন ব্যবহারকারীর কল্পনার জন্য উন্মুক্ত।
