অংশগুলি সংগঠিত করা হোক না কেন, বিল্ড নির্দেশাবলীর একটি সেট অনুসরণ করুন বা একটি কাস্টম ডিজাইন তৈরি করুন, একটি অংশ সঠিকভাবে সনাক্ত করা আপনার সাফল্যের জন্য গুরুত্বপূর্ণ হতে পারে।

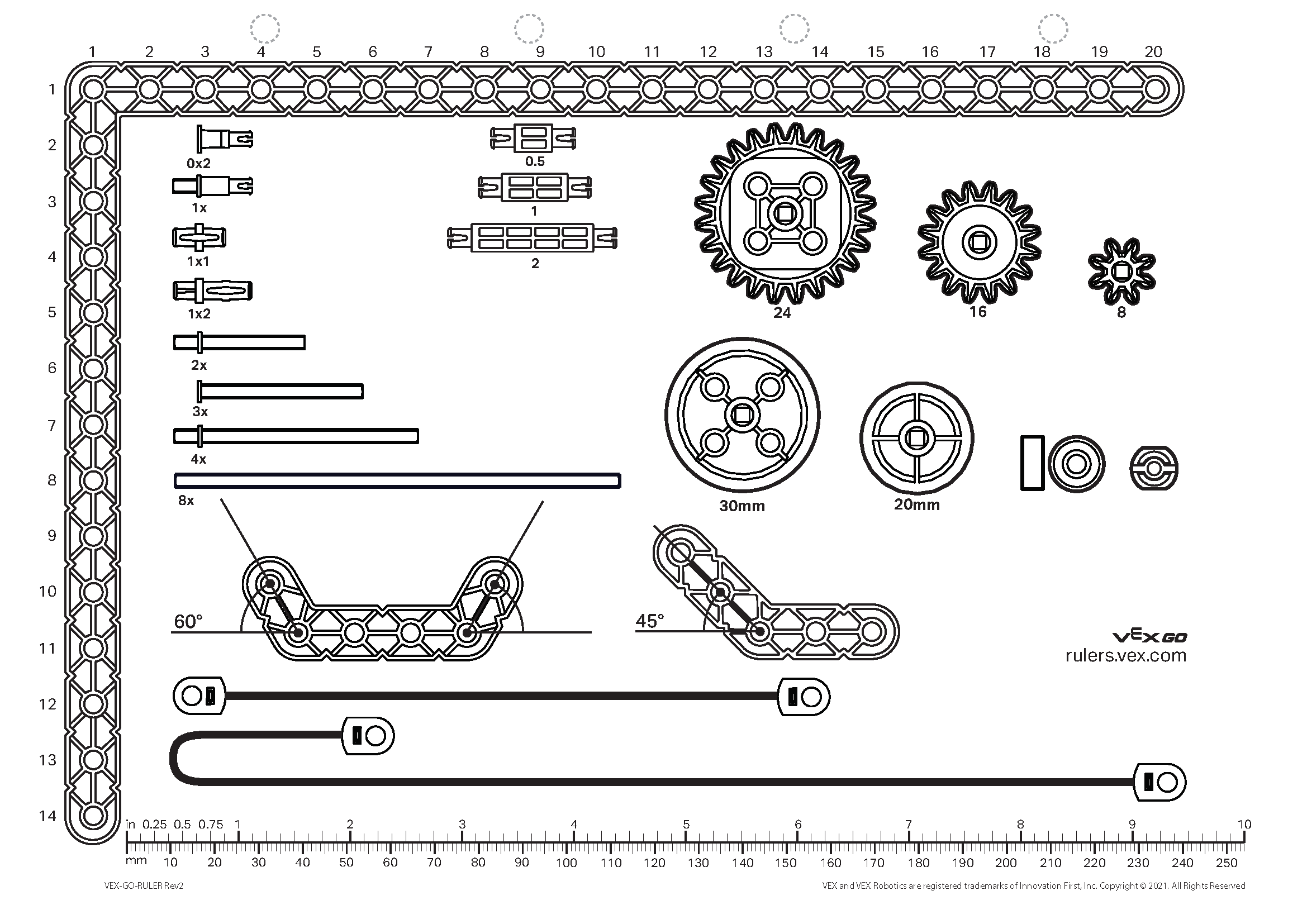

VEX GO পার্টস রুলার অংশগুলি সনাক্ত করতে সাহায্য করার জন্য একটি সহজ টুল।
নোট: .pdf প্রিন্ট করার সময় 100% স্কেলে সেট করতে ভুলবেন না।
এই নিবন্ধটি ব্যাখ্যা করবে:
অংশগুলি সনাক্ত করতে শাসক ব্যবহার করা
VEX GO পার্টস রুলারটি অংশগুলিকে সংগঠিত করার সময় বা বিল্ড নির্দেশাবলীর একটি সেট অনুসরণ করার সময় অংশগুলি সনাক্ত করতে ব্যবহার করা যেতে পারে। শাসকের স্কেল হল 1:1, তাই অংশগুলি কেবল শাসকের উপরে স্থাপন করা যেতে পারে।

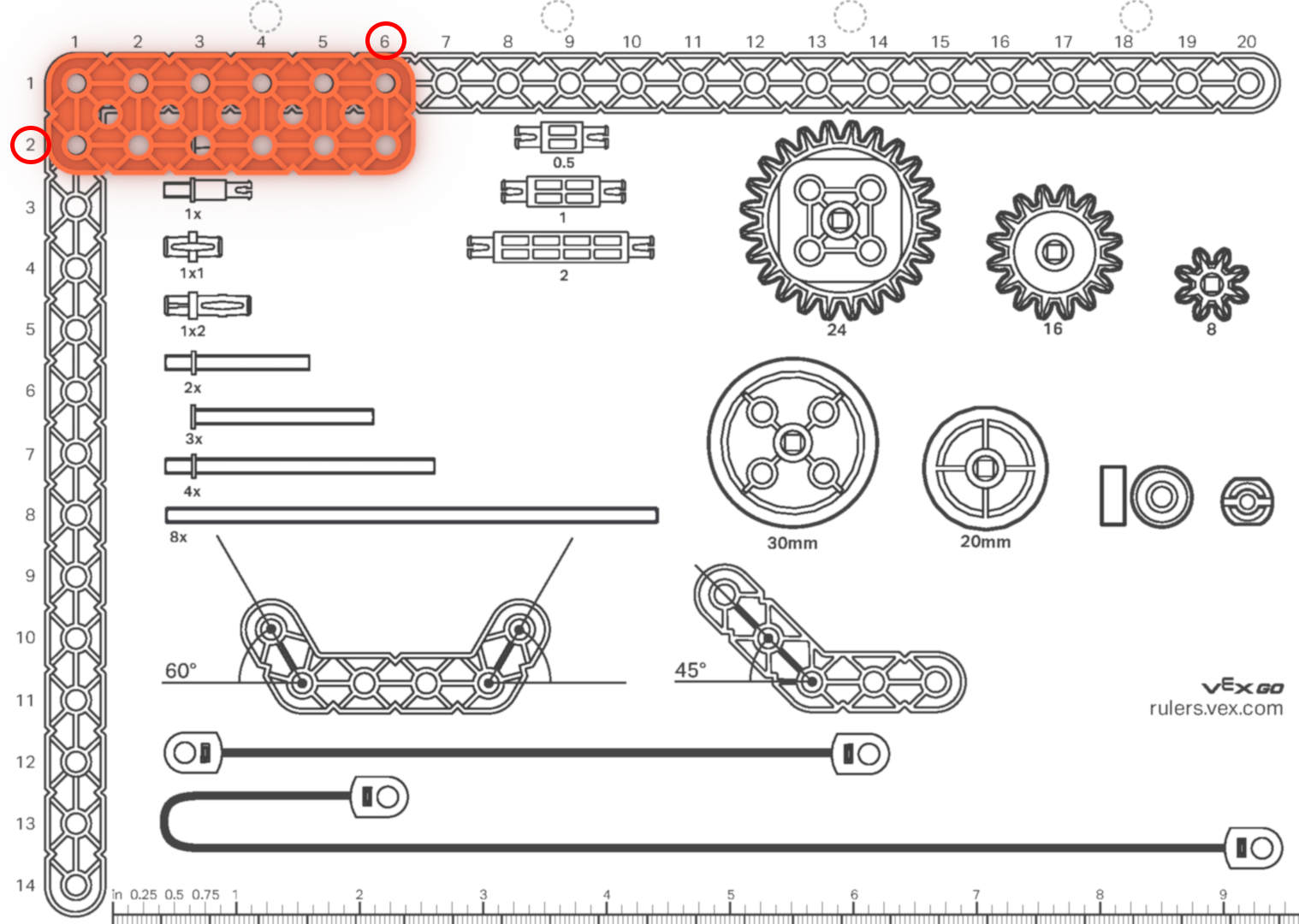

বিম এবং প্লেট পরিমাপ. দেখানো উদাহরণ হল একটি 2x6 রশ্মি।
- 2 2 পিচ ইউনিটের প্রস্থ নির্দেশ করে।
- 6 6 পিচ ইউনিটের দৈর্ঘ্য নির্দেশ করে।

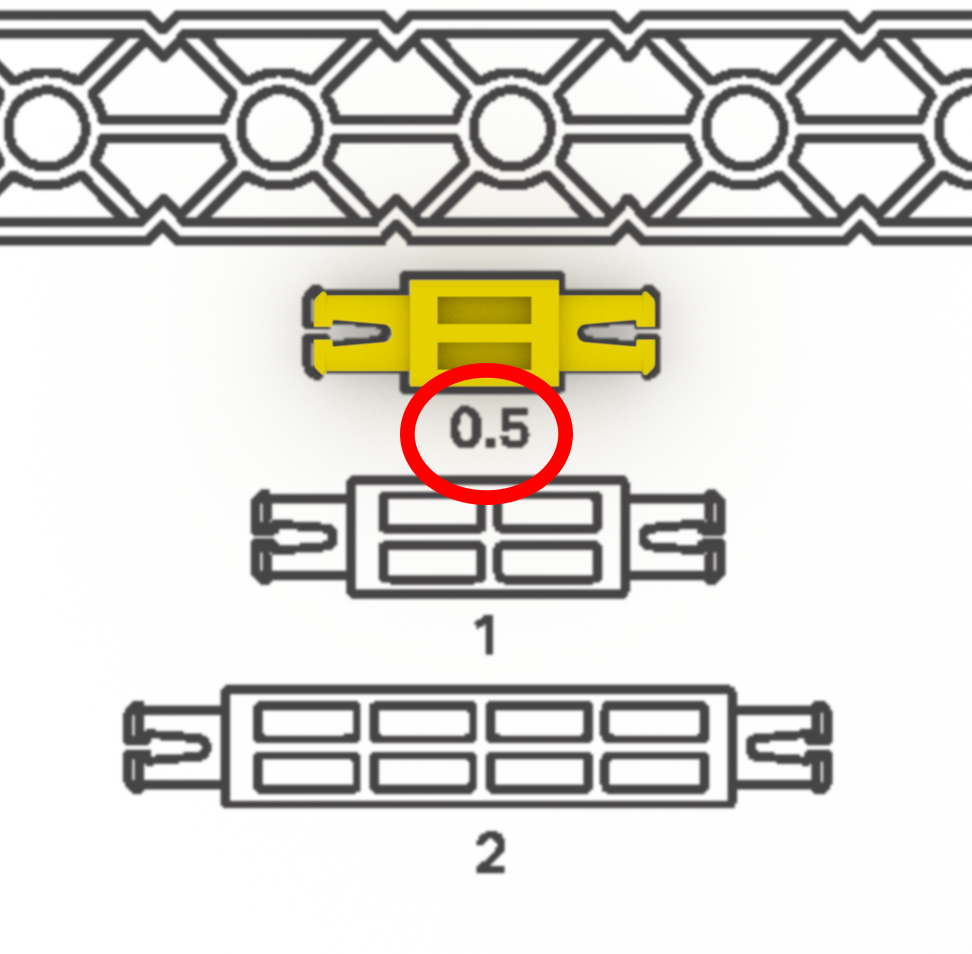

স্ট্যান্ডঅফ পরিমাপ. দেখানো উদাহরণ হল একটি 0.5x পিচ স্ট্যান্ডঅফ।

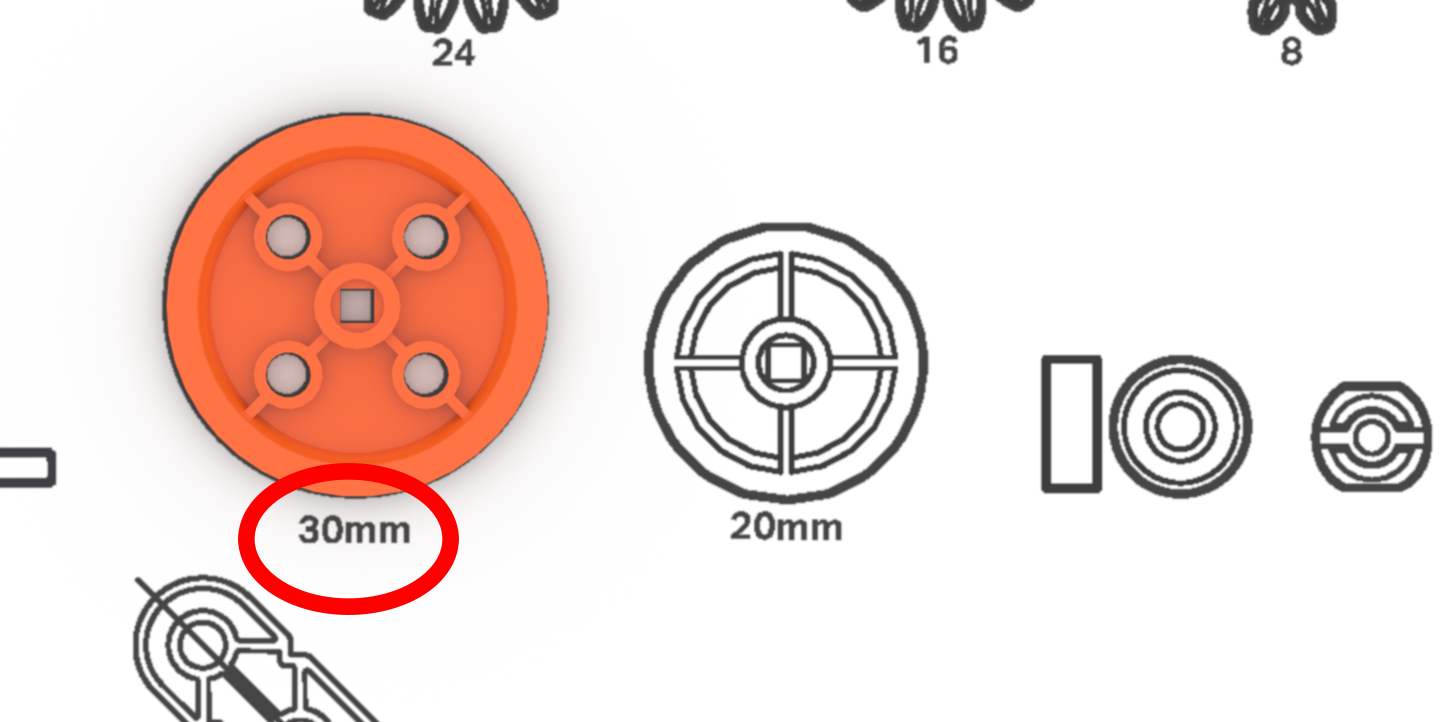

পুলি পরিমাপ করা। দেখানো উদাহরণ হল একটি 30 মিমি পুলি।
গিয়ারস পরিমাপ. দেখানো উদাহরণ একটি 16 দাঁত গিয়ার.

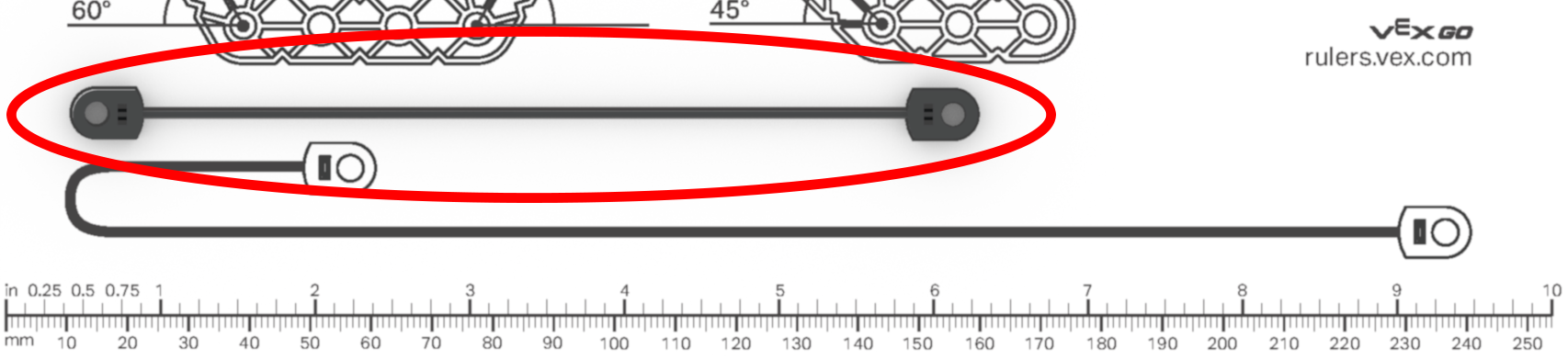

পরিমাপের দড়ি। দেখানো উদাহরণ হল ছোট দড়ি।
- ছোট দড়ি হল 12x পিচ
- লম্বা দড়ি হল 24x পিচ

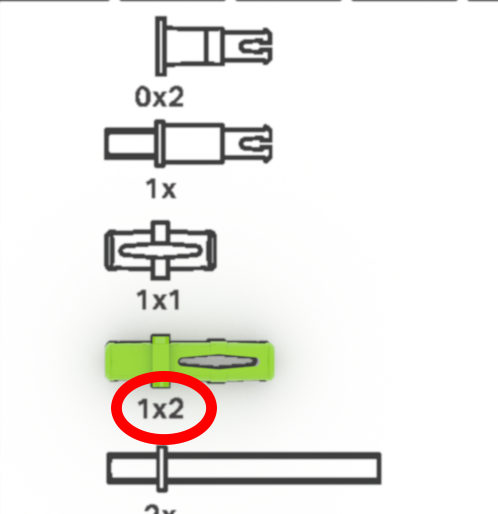

পিন পরিমাপ. দেখানো উদাহরণ হল একটি 1x2 পিন।

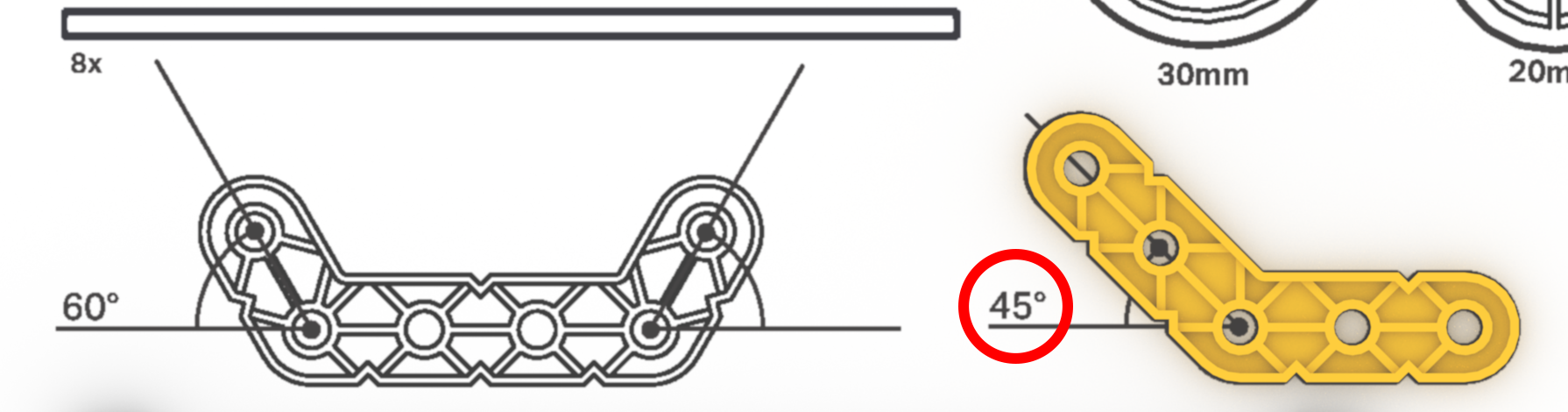

বিশেষত্ব বিম পরিমাপ. দেখানো উদাহরণ হল একটি 45° কোণ রশ্মি।

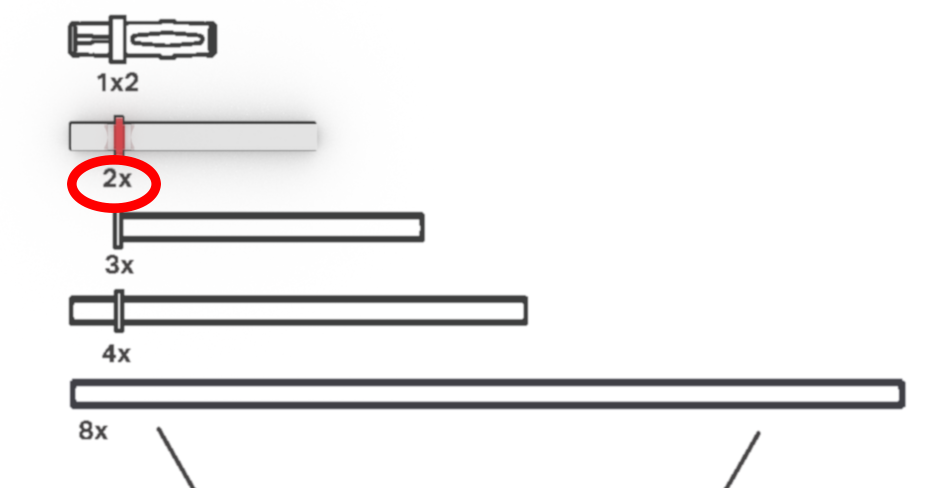

খাদ পরিমাপ. দেখানো উদাহরণ হল একটি 2x পিচ শ্যাফ্ট।
খাদ আনুষাঙ্গিক পরিমাপ. দেখানো উদাহরণ হল একটি খাদ কলার.
টিপ এবং কৌশল: VEX GO পার্টস রুলারের .pdf একটি পরিষ্কার প্লাস্টিকের স্বচ্ছতার সাথে প্রিন্ট করা যেতে পারে। এটি একটি রোবটের উপর শাসককে ওভারলেড করার অনুমতি দেবে এবং শাসকের মাধ্যমে পরিমাপ করে পরিমাপ করা যেতে পারে।
VEX GO অংশ সম্পর্কে আরও জানতে, VEX লাইব্রেরিথেকে এই নিবন্ধগুলি দেখুন।
