অংশগুলি সংগঠিত করা হোক না কেন, বিল্ড নির্দেশাবলীর একটি সেট অনুসরণ করুন বা একটি কাস্টম ডিজাইন তৈরি করুন, একটি অংশ সঠিকভাবে সনাক্ত করা আপনার সাফল্যের জন্য গুরুত্বপূর্ণ হতে পারে।

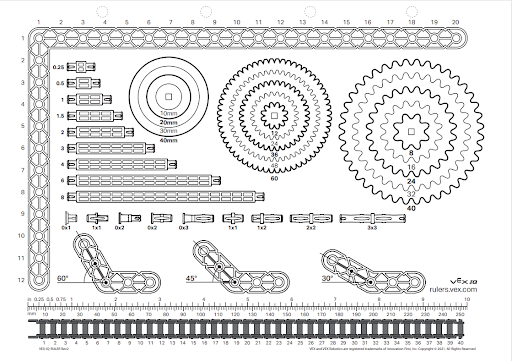

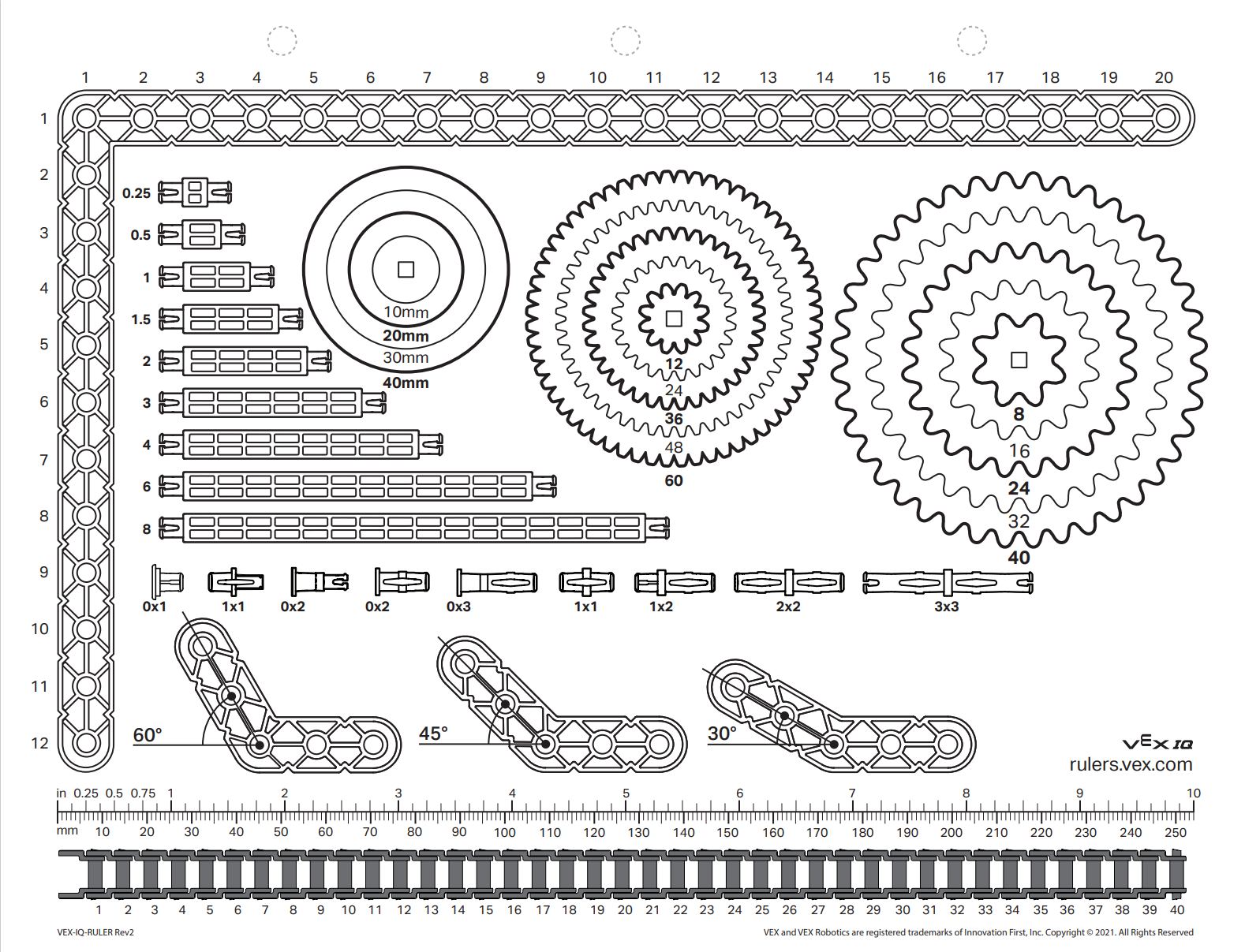

VEX IQ যন্ত্রাংশ শাসক অংশগুলি সনাক্ত করতে সাহায্য করার জন্য একটি সহজ টুল।
নোট: .pdf প্রিন্ট করার সময় 100% স্কেলে সেট করতে ভুলবেন না।
অংশগুলি সনাক্ত করতে শাসক ব্যবহার করা
VEX IQ পার্টস রুলার অংশগুলিকে সংগঠিত করার সময় বা বিল্ড নির্দেশাবলীর একটি সেট অনুসরণ করার সময় অংশগুলি সনাক্ত করতে ব্যবহার করা যেতে পারে। শাসকের স্কেল হল 1:1, তাই অংশগুলি কেবল শাসকের উপরে স্থাপন করা যেতে পারে।

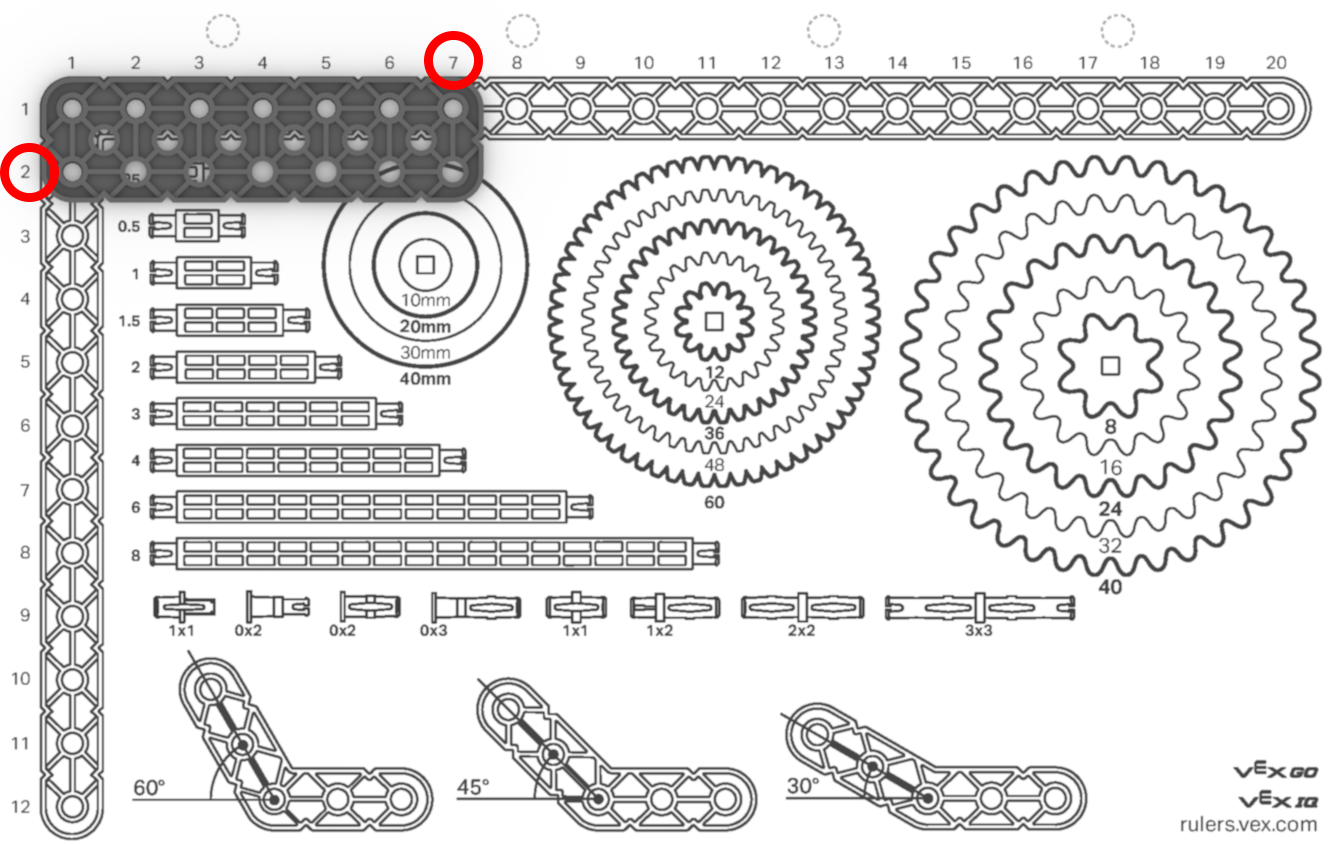

বিম এবং প্লেট পরিমাপ. দেখানো উদাহরণ হল একটি 2x7 রশ্মি।
- 2 2 পিচ ইউনিটের প্রস্থ নির্দেশ করে।
- 7 7 পিচ ইউনিটের দৈর্ঘ্য নির্দেশ করে।
স্ট্যান্ডঅফ পরিমাপ. দেখানো উদাহরণ হল একটি 4x স্ট্যান্ডঅফ।

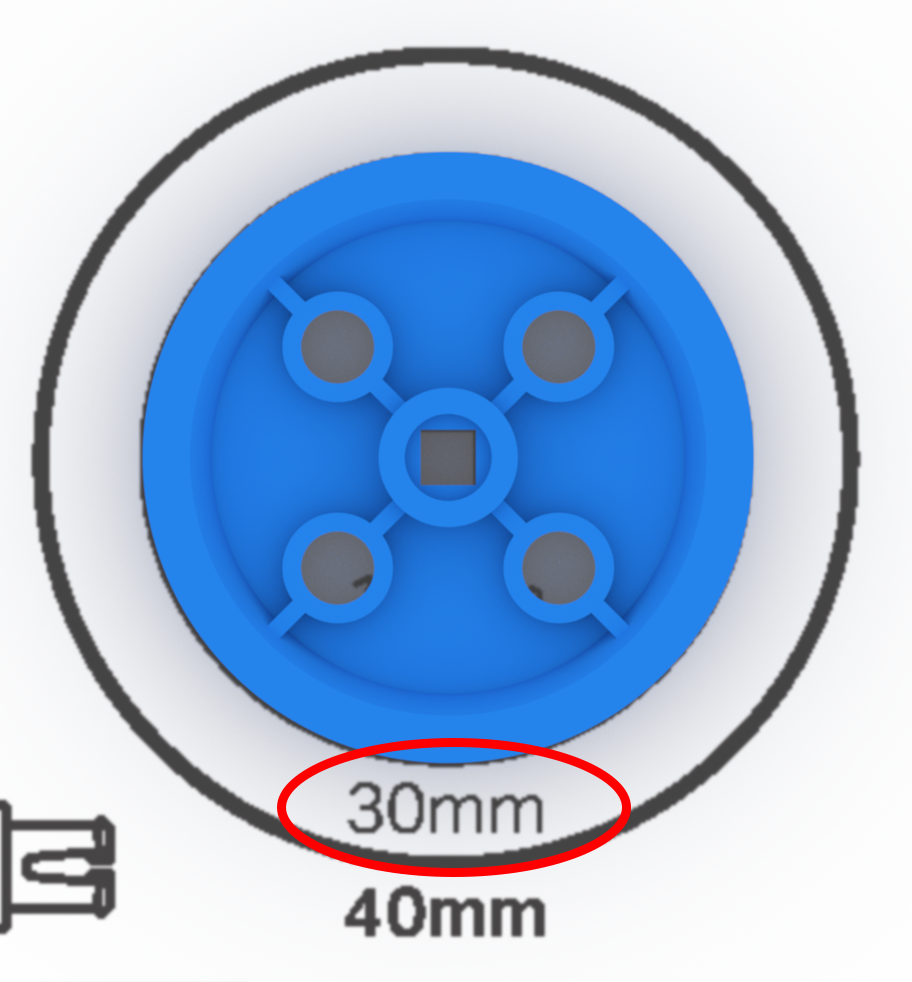

পুলি পরিমাপ করা। দেখানো উদাহরণ হল একটি 30 মিমি পুলি।

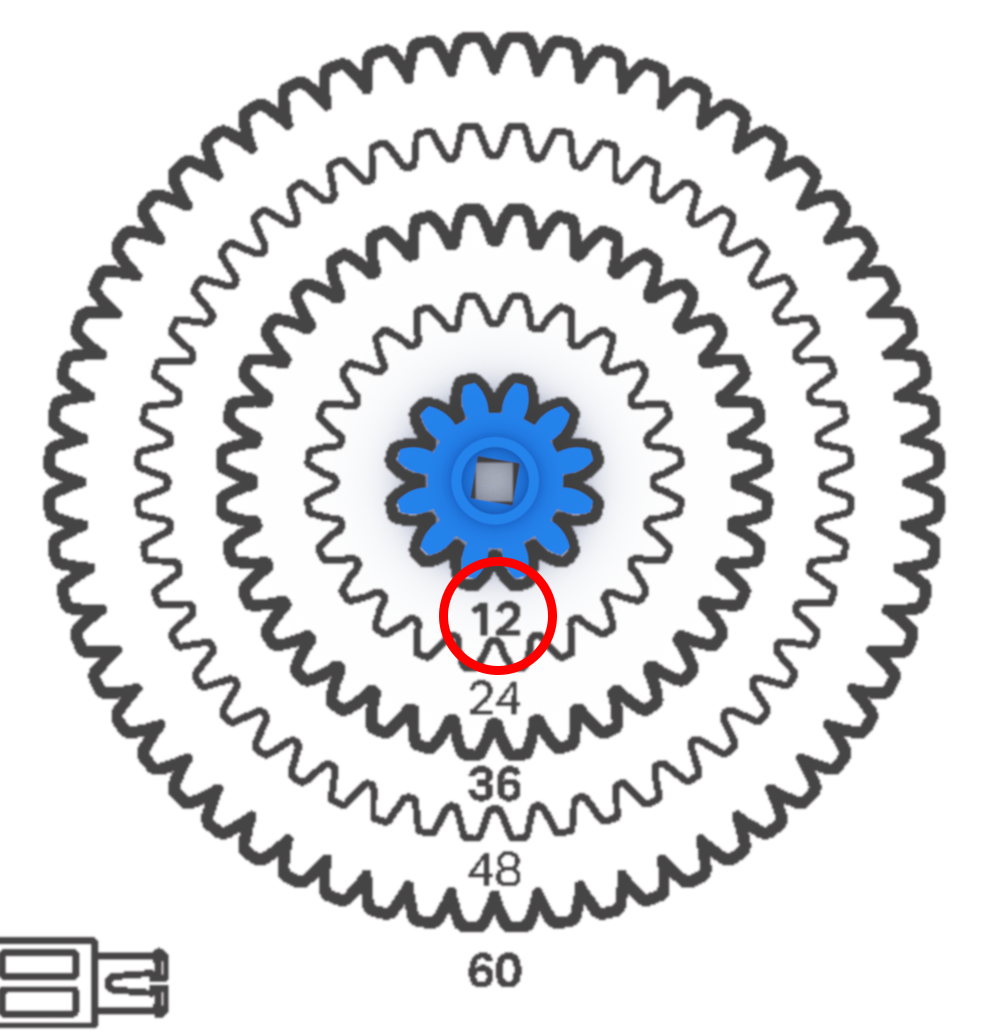

গিয়ারস পরিমাপ. দেখানো উদাহরণ হল একটি 12 টুথ গিয়ার।

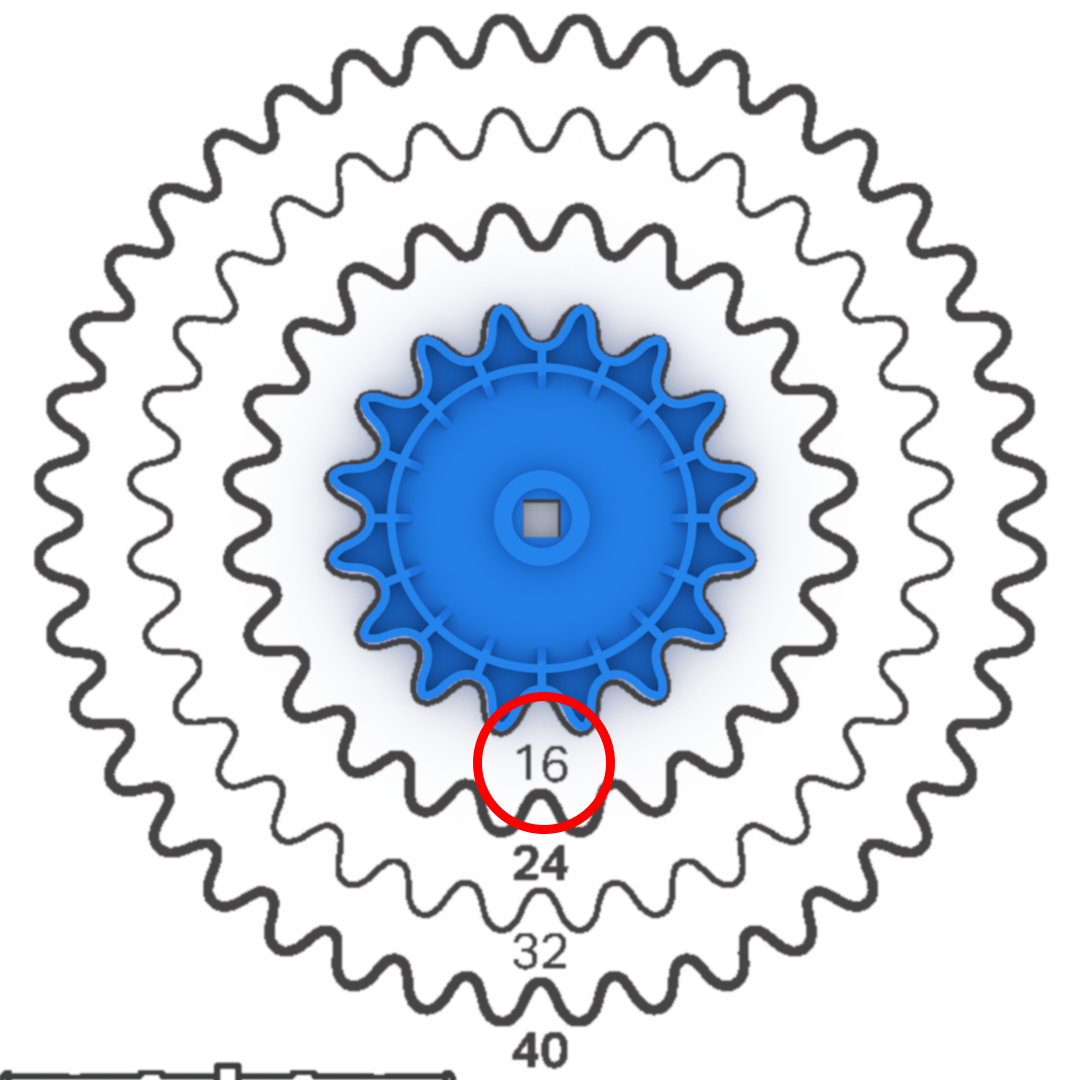

Sprockets পরিমাপ. দেখানো উদাহরণ হল একটি 16 টুথ স্প্রকেট।

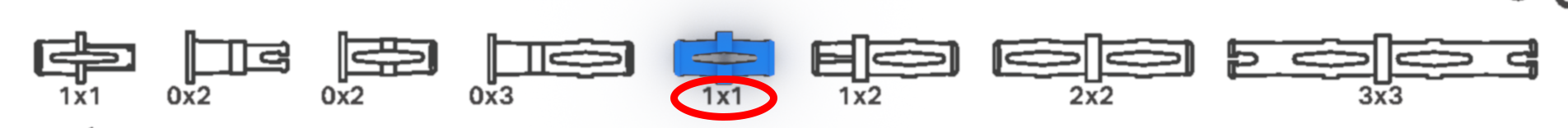

পিন পরিমাপ. দেখানো উদাহরণ হল একটি 1x1 পিন।

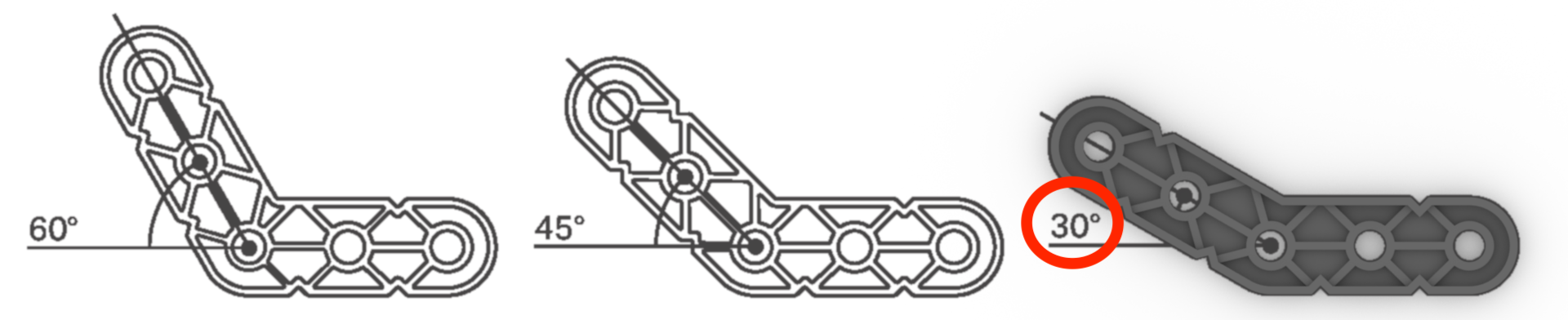

বিশেষত্ব বিম পরিমাপ. দেখানো উদাহরণ হল একটি 30° কোণ রশ্মি।
একটি রোবট একত্রিত করার সময় শাসক ব্যবহার করা
VEX প্লাস্টিক যন্ত্রাংশ শাসক অংশ এবং দূরত্ব পরিমাপ করার জন্য একটি পরিমাপ সরঞ্জাম হিসাবে ব্যবহার করা যেতে পারে। একটি কাস্টম রোবট ডিজাইন এবং একত্রিত করার সময় এটি খুব সহায়ক হতে পারে যার অংশ নির্বাচন সংক্রান্ত নির্দিষ্ট নির্দেশাবলী নেই।
টিপ এবং কৌশল: VEX প্লাস্টিক পার্টস রুলারের .pdf একটি পরিষ্কার প্লাস্টিকের স্বচ্ছতার সাথে প্রিন্ট করা যেতে পারে। এটি রোবটের উপর শাসককে ওভারলেড করার অনুমতি দেবে এবং রুলারের মাধ্যমে পরিমাপ করে পরিমাপ করা যেতে পারে।
এখানে একটি কাস্টম রোবট একত্রিত করার সময় শাসক ব্যবহার করার কিছু উদাহরণ রয়েছে।

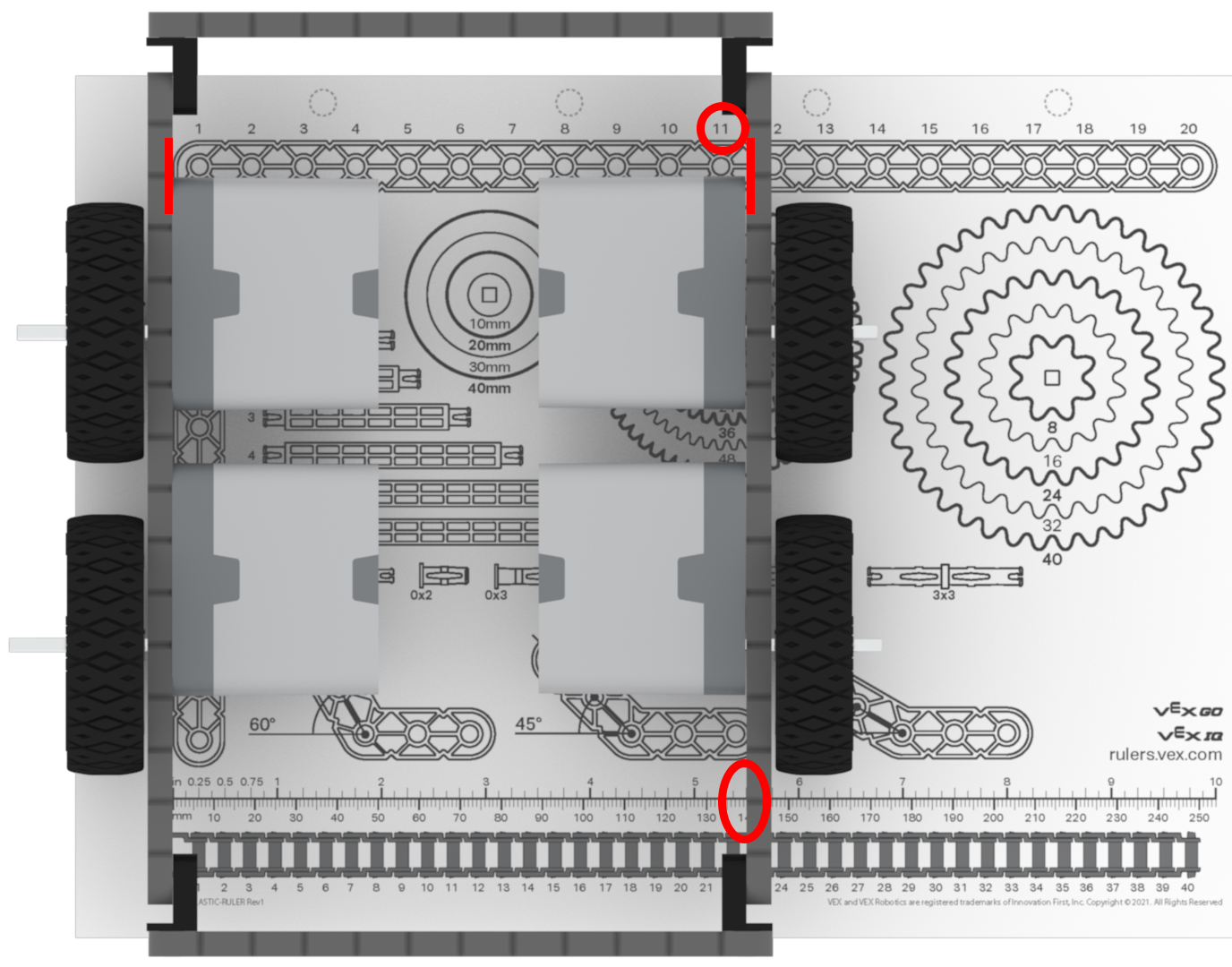

রোবট চ্যাসিসে বিমের মধ্যে দূরত্ব পরিমাপ করা। এই উদাহরণটি 11 পিচ বা 5.5 ইঞ্চি পরিমাপের রোবট চ্যাসিসের বিমের মধ্যে দূরত্ব দেখায়।

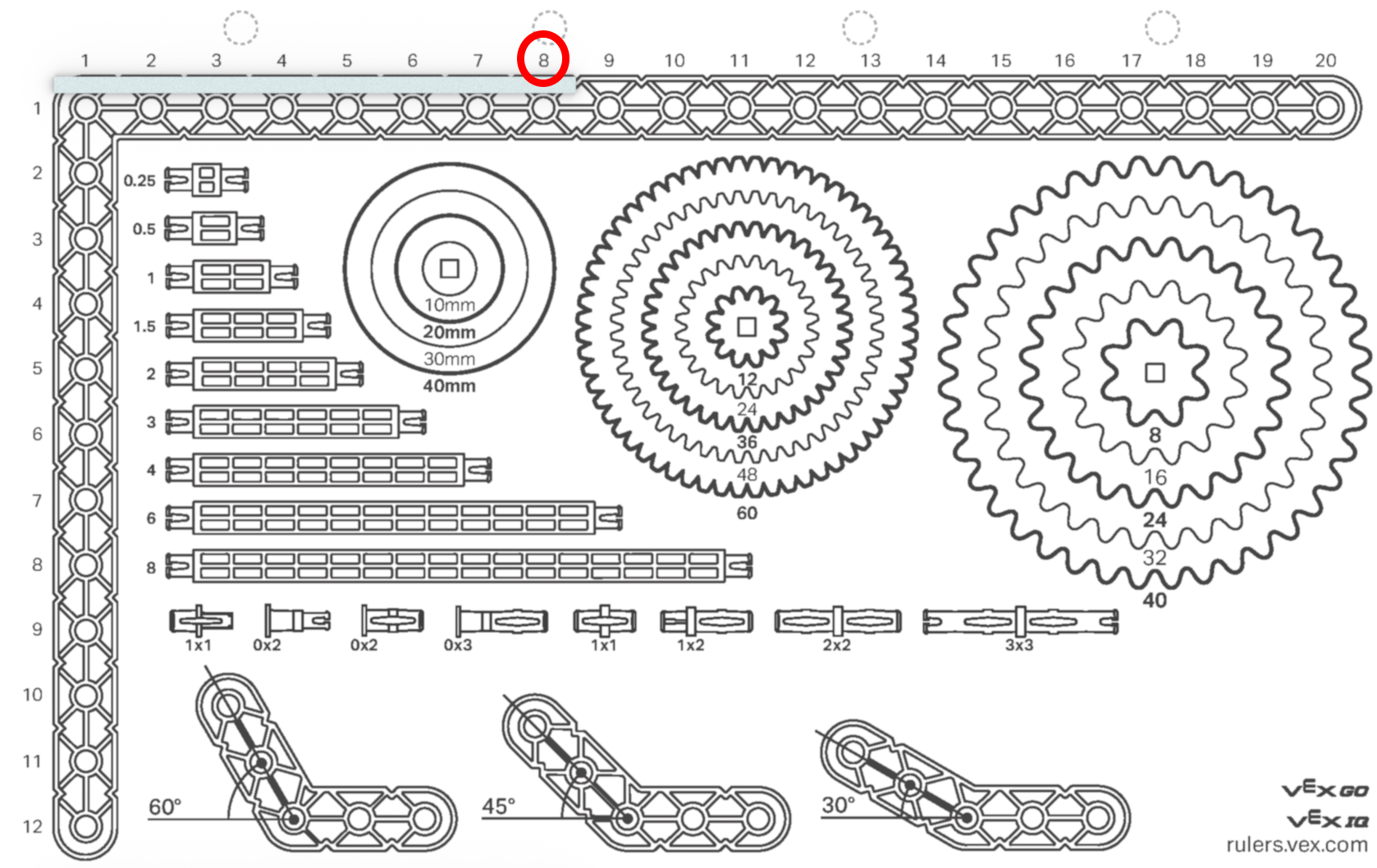

একটি খাদের দৈর্ঘ্য পরিমাপ করার জন্য পিচ ব্যবহার করা। এই উদাহরণটি একটি 8 পিচ শ্যাফ্ট দেখায়।

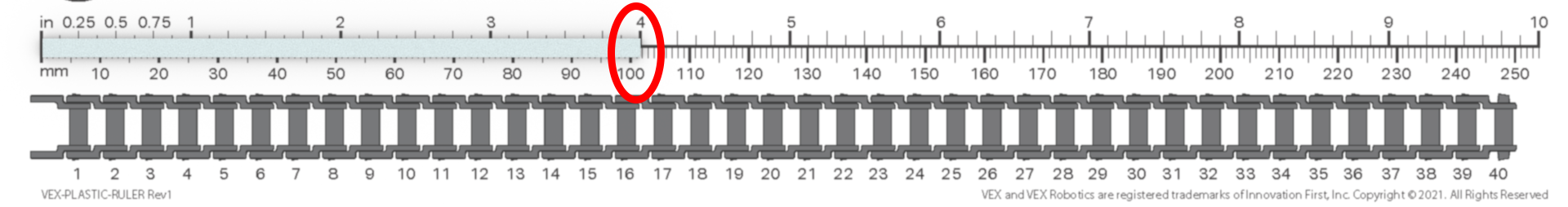

একটি খাদের দৈর্ঘ্য পরিমাপ করতে ইঞ্চি/মিলিমিটার ব্যবহার করে। এই উদাহরণটি একটি 4" শ্যাফ্ট (4 ইঞ্চি/102 মিলিমিটার) দেখায়।

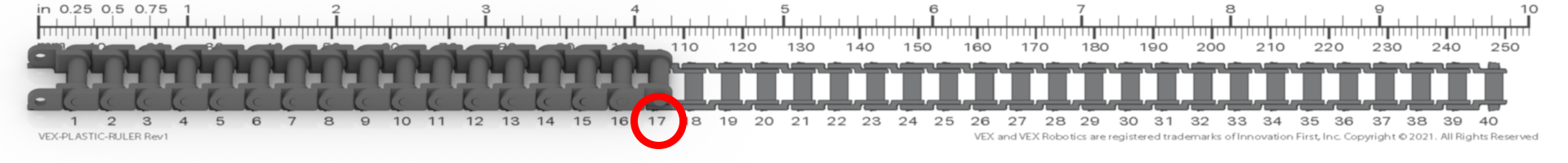

একটি চেইন/স্প্রোকেট সিস্টেমে চেইন লিঙ্কের সংখ্যা পরিমাপ করা।
