এই নিবন্ধটি V5 ওয়ার্কসেল কিটের টুকরোগুলিকে কভার করবে যা স্টোরেজ বিন 1-এ সংগঠিত হবে।

স্টোরেজ বিন 1 সংগঠিত করার জন্য দুটি উপাদান রয়েছে:

V5 ওয়ার্কসেল কিট স্টোরেজ বিন ১ ট্রে-টি উপর থেকে দেখা হচ্ছে।

ট্রে

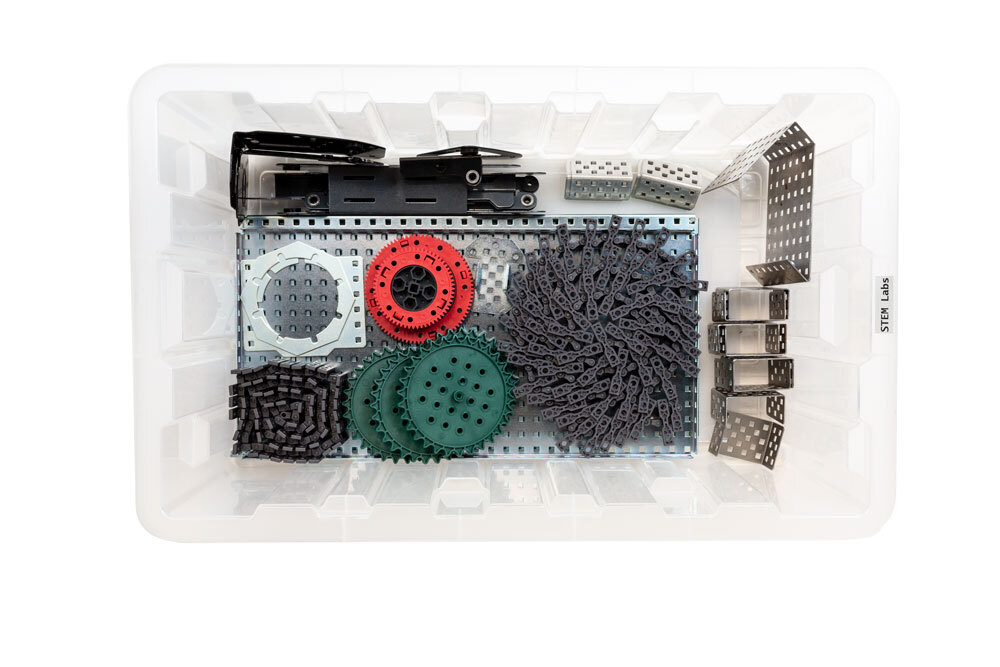

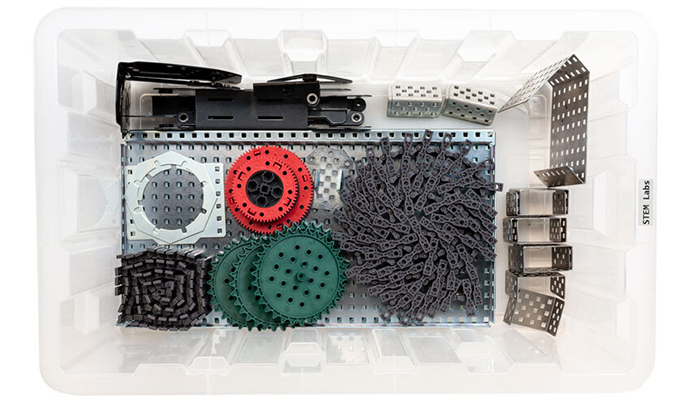

V5 ওয়ার্কসেল কিট স্টোরেজ বিন ১-এর ভিত্তিটি উপর থেকে দেখা হচ্ছে।

বেস

এই নিবন্ধটি বিন 1-এ প্রতিটি অংশকে সংগঠিত করে এবং বাম থেকে ডানে একটি টেবিল আকারে নিম্নলিখিত তথ্য সরবরাহ করে:

অংশ: এটি অংশের নাম। vexrobotics.comএ স্বতন্ত্রভাবে কেনার জন্য উপলব্ধ প্রতিস্থাপন যন্ত্রাংশের জন্য হাইপারলিঙ্ক প্রদান করা হয়েছে।
ছবি: এটি অংশের একটি চিত্র। আপনার কিট আনবক্স করার সময় এবং V5 ওয়ার্কসেল তৈরি করার সময় রেফারেন্সের জন্য এটি ব্যবহার করুন।
অংশ সংখ্যা: যদি একটি অংশ একটি বড় কিট, ব্যাগ, বা বাক্সে আসে, কিট, ব্যাগ বা বাক্সের অংশ নম্বর এবং পৃথক অংশ নম্বর প্রদান করা হয়। এই অংশ নম্বরগুলি আপনার কিট আনবক্স করার সময় এবং V5 ওয়ার্কসেল তৈরি করার সময় কার্যকর হতে পারে।
পরিমাণ: এটি প্রদান করা প্রতিটি অংশের পরিমাণ। আনবক্স করার সময় বিন বা ট্রেতে প্রতিটি অবস্থানে আপনার সঠিক সংখ্যক অংশ রয়েছে তা নিশ্চিত করতে এটি ব্যবহার করুন।
ব্যাগ নোট: এই কলামটি সেই কিট, ব্যাগ বা বাক্সের অংশ বা অংশগুলি কীভাবে গ্রহণ করা হবে সে সম্পর্কে তথ্য সরবরাহ করে। যদি অংশগুলি একটি বড় কিট, ব্যাগ বা বাক্সে আসে, তাহলে রেফারেন্সের জন্য লেবেলের একটি চিত্র প্রদান করা হয়। আপনার কিট আনবক্স করার সময় রেফারেন্সের জন্য এগুলি ব্যবহার করুন।

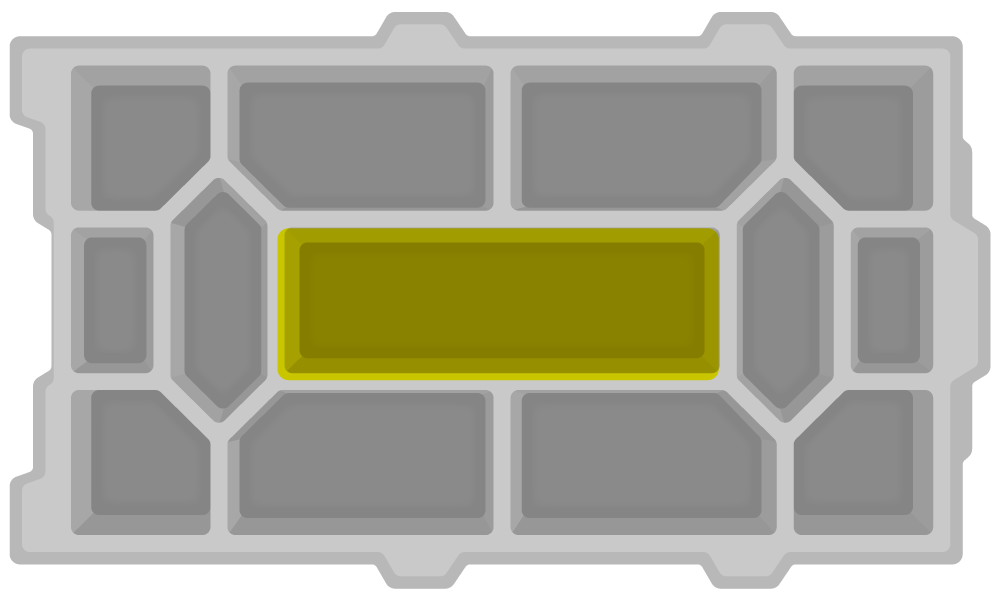

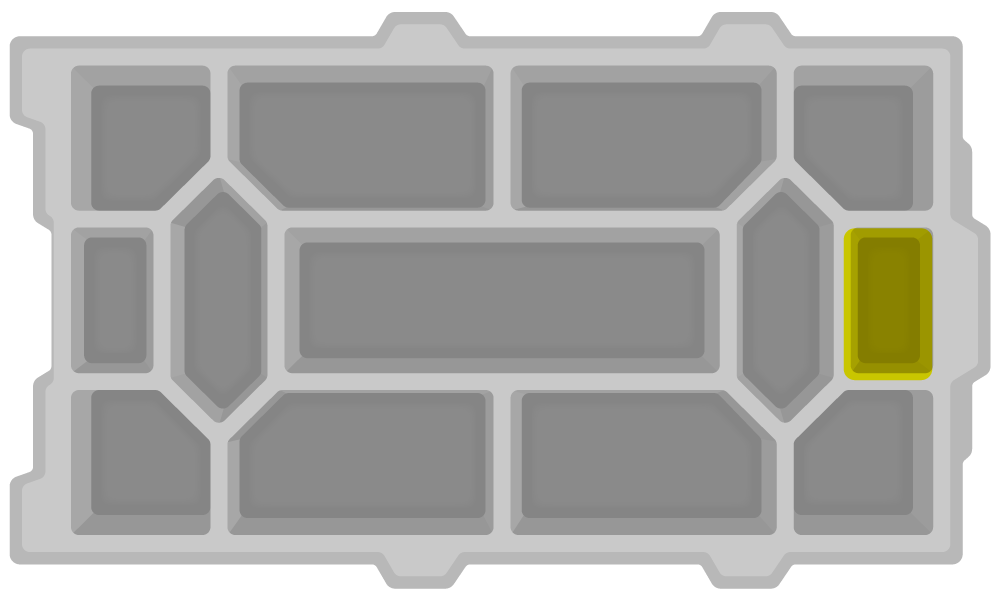

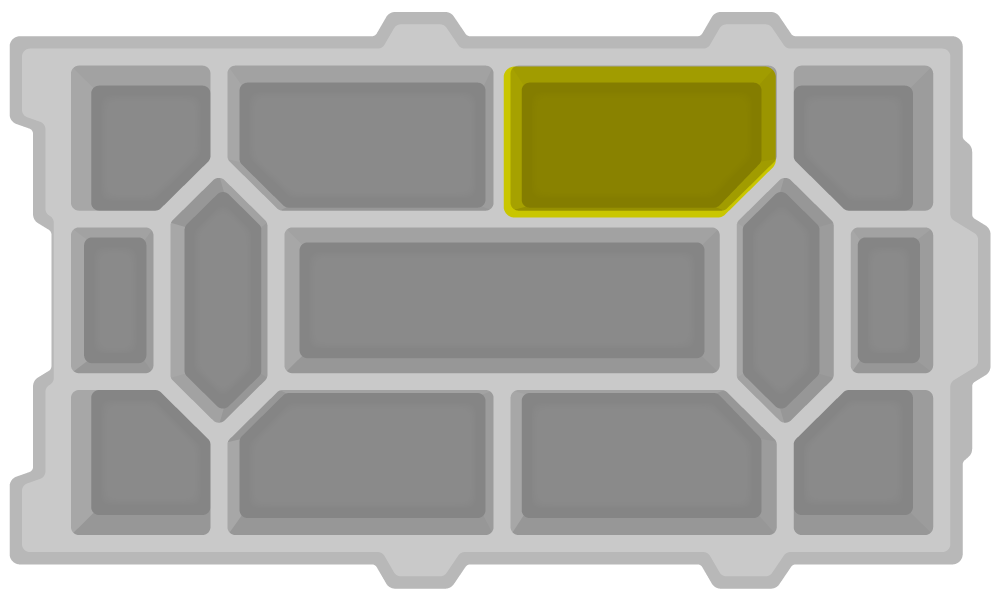

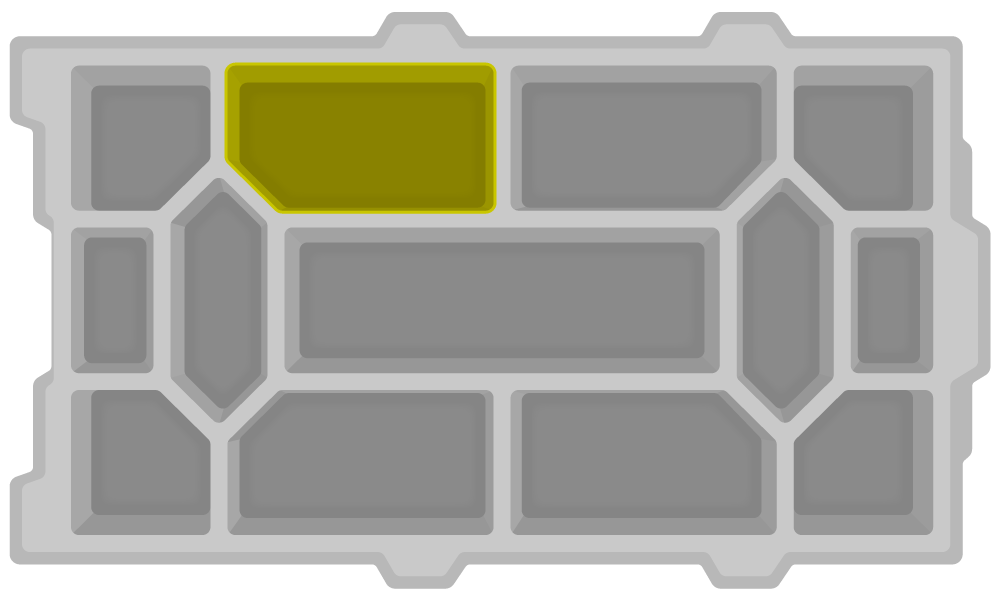

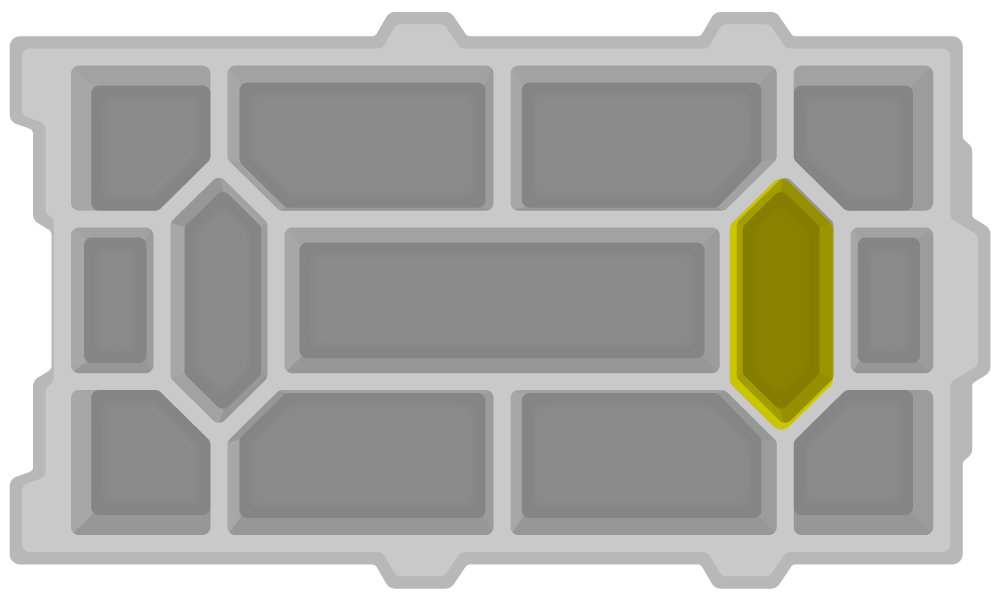

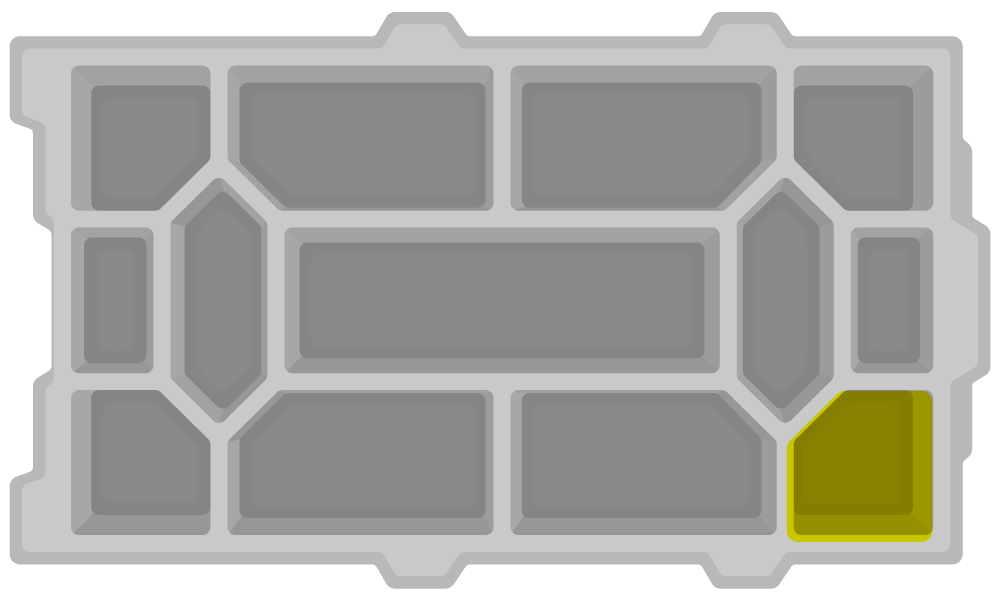

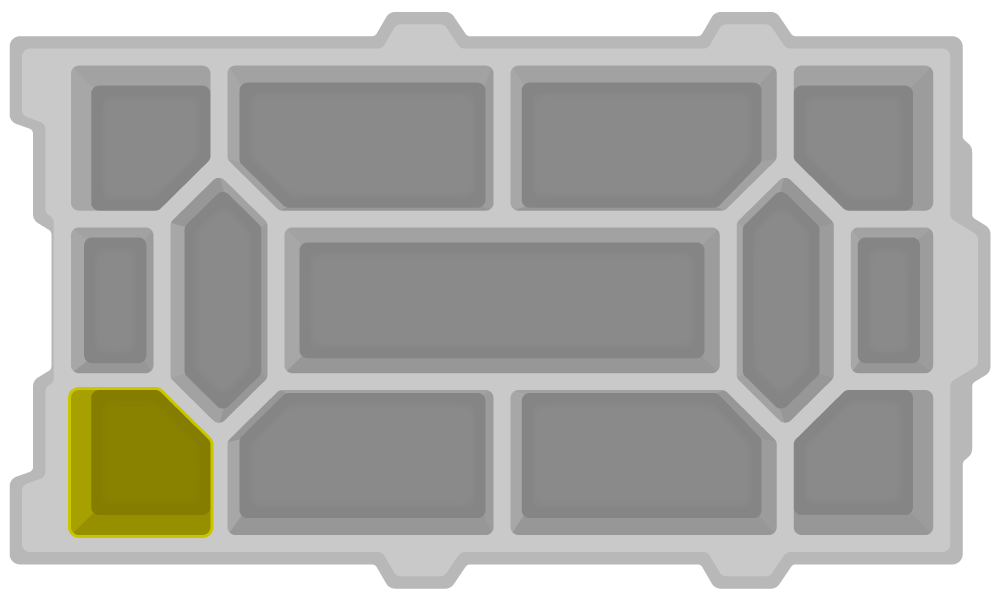

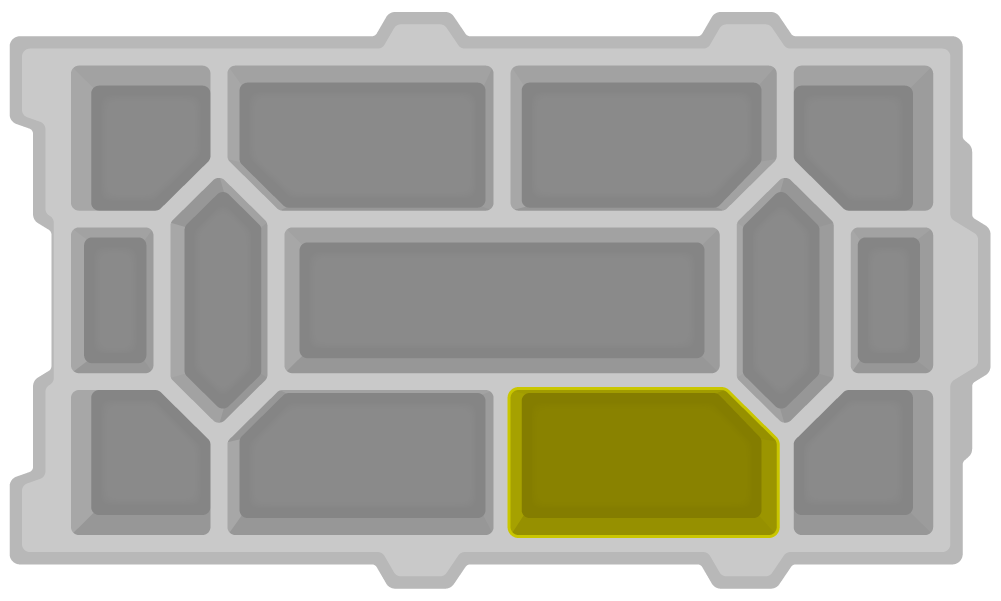

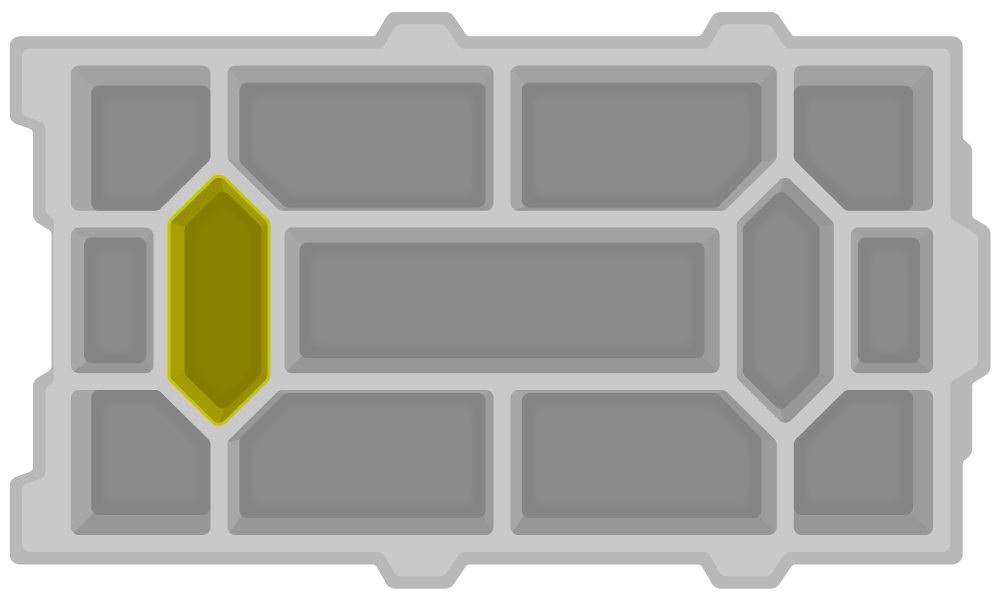

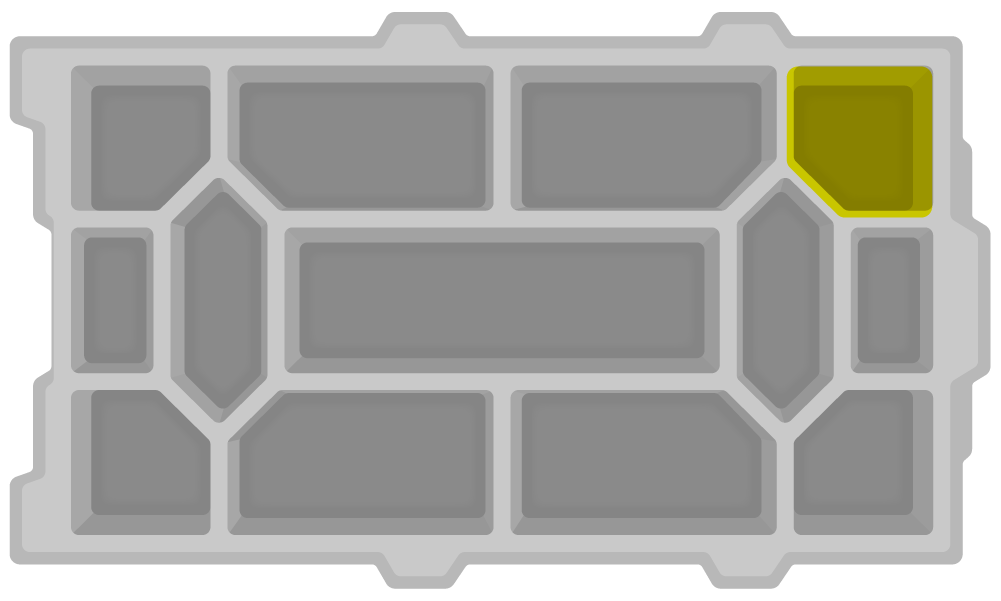

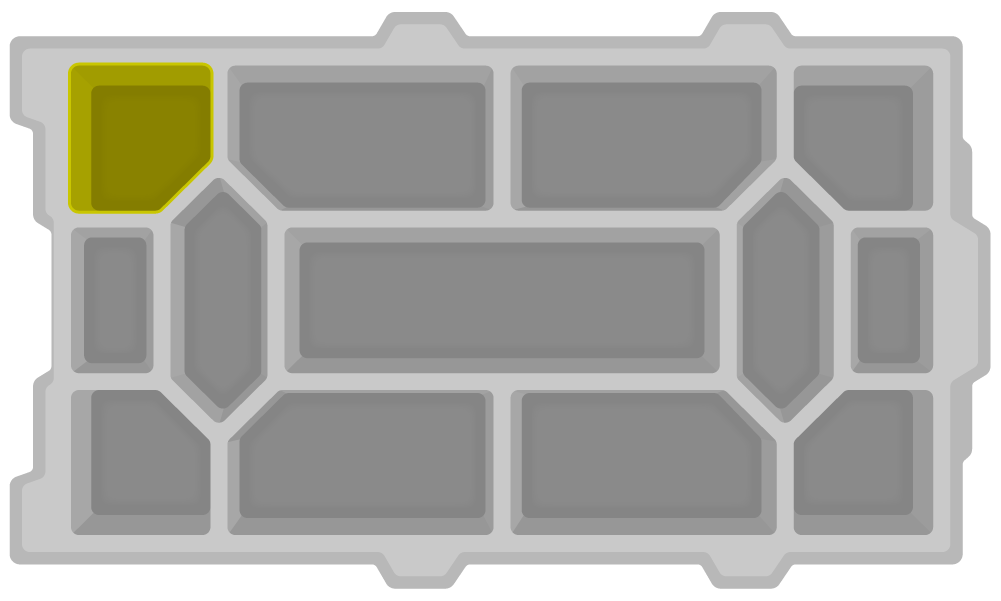

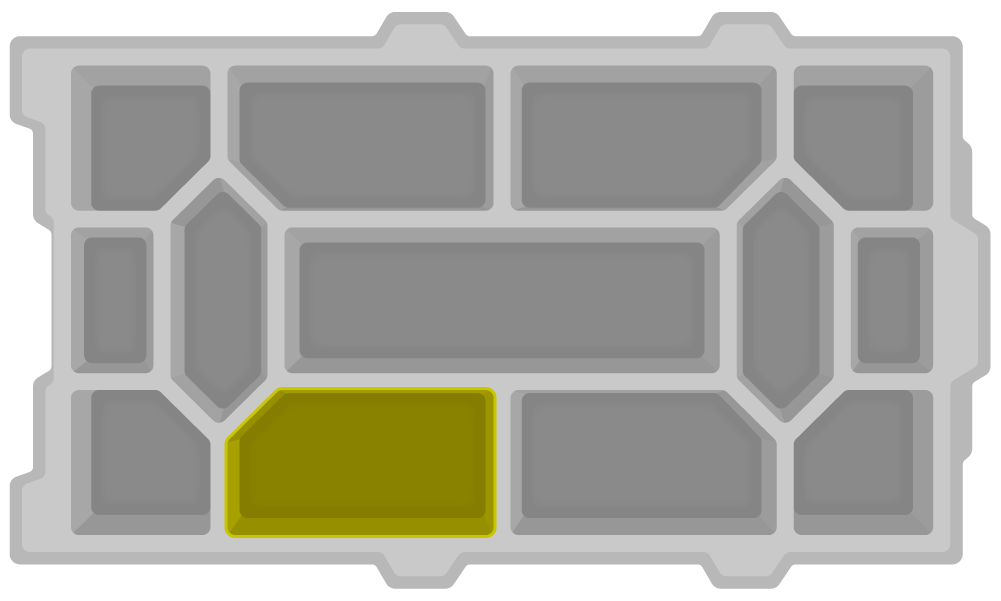

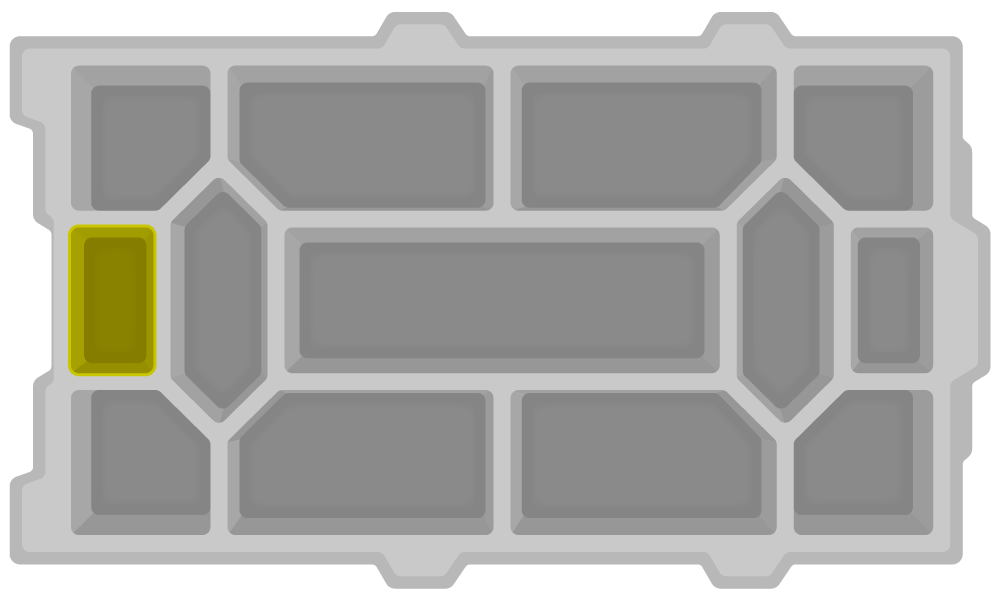

অবস্থান: এটি বিন বা ট্রে এর একটি চিত্র যেখানে সেই বিন বা ট্রেতে অংশটি কোথায় স্থাপন করা উচিত তা হাইলাইট সহ। এই তথ্যটি V5 ওয়ার্কসেল তৈরি করার সময়ও কার্যকর হতে পারে যদি একটি অংশ কোথায় অবস্থিত তার জন্য একটি অনুস্মারক প্রয়োজন হয়।
- সহায়ক ইঙ্গিত: এগুলি অবস্থান কলামে দেওয়া হয়েছে৷ এই ইঙ্গিতগুলি প্যাকেজিং, অংশ নম্বর সনাক্তকরণ বা অতিরিক্ত সংস্থার জন্য টিপস সম্পর্কিত অতিরিক্ত প্রসঙ্গ বা তথ্য প্রদান করে।

স্টোরেজ বিন 1: ট্রে

অংশ	পার্ট নম্বর	পরিমাণ	ব্যাগ নোট	অবস্থান

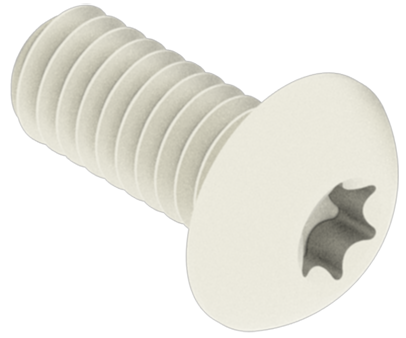

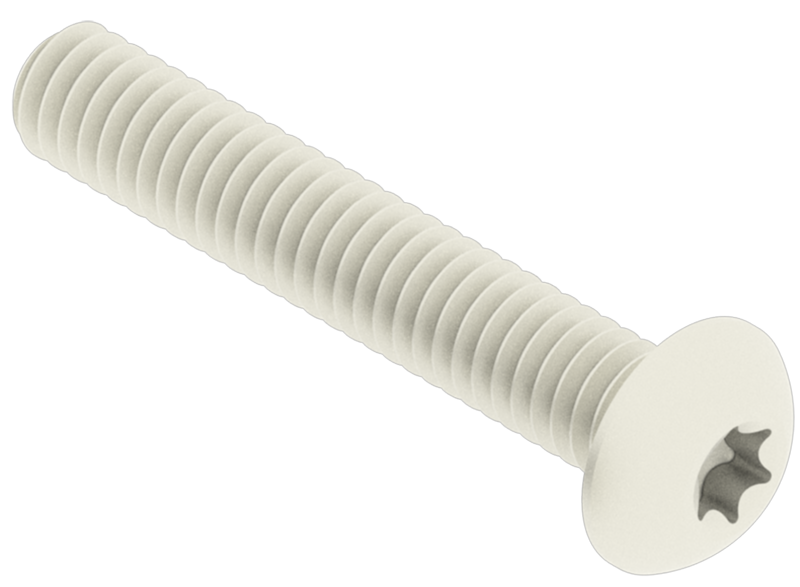

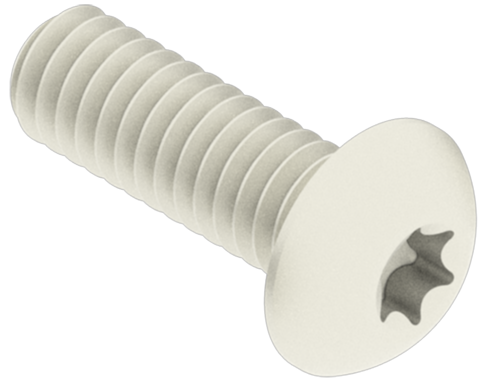

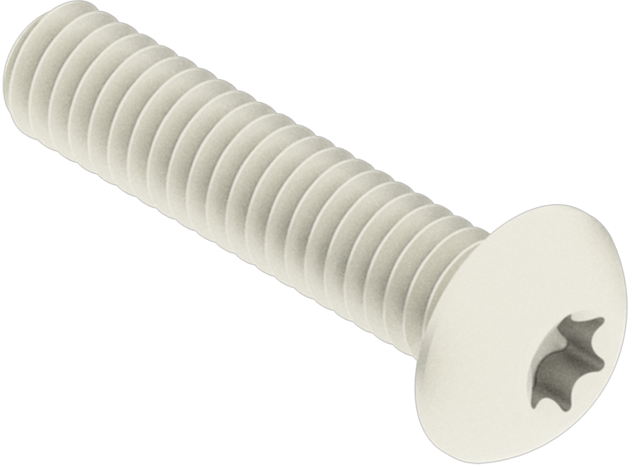

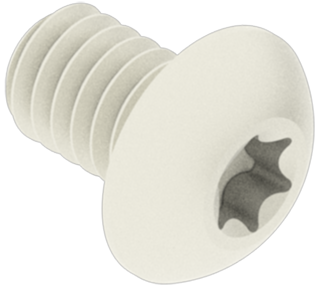

#8-32 x 1/4" স্টার ড্রাইভ স্ক্রু	276-4990-001	300	100 এর 3 ব্যাগে আসে	সহায়ক ইঙ্গিত: rulers.vex.comথেকে VEX V5 মেটাল পার্টস রুলার ব্যবহার করুন সহজেই আলাদা করতে এবং বিভিন্ন স্ক্রু মাপ সনাক্ত করতে।
#8-32 x 3/8" স্টার ড্রাইভ স্ক্রু	276-4991-001	100	100 এর 1 ব্যাগে আসে	সহায়ক ইঙ্গিত: rulers.vex.comথেকে VEX V5 মেটাল পার্টস রুলার ব্যবহার করুন সহজেই আলাদা করতে এবং বিভিন্ন স্ক্রু মাপ সনাক্ত করতে।
#8-32 x 1/2" স্টার ড্রাইভ স্ক্রু	276-4992-001	300	100 এর 3 ব্যাগে আসে	সহায়ক ইঙ্গিত: rulers.vex.comথেকে VEX V5 মেটাল পার্টস রুলার ব্যবহার করুন সহজেই আলাদা করতে এবং বিভিন্ন স্ক্রু মাপ সনাক্ত করতে।
#8-32 x 3/4" স্টার ড্রাইভ স্ক্রু	276-4994-001	100	100 এর 1 ব্যাগে আসে	সহায়ক ইঙ্গিত: বিভিন্ন স্ক্রু আকার সহজে আলাদা করতে এবং সনাক্ত করতে rulers.vex.comথেকে VEX V5 মেটাল পার্টস রুলার ব্যবহার করুন।
#8-32 x 1.000" স্টার ড্রাইভ স্ক্রু	276-4996-001	100	100 এর 1 ব্যাগে আসে	সহায়ক ইঙ্গিত: rulers.vex.comথেকে VEX V5 মেটাল পার্টস রুলার ব্যবহার করুন সহজেই আলাদা করতে এবং বিভিন্ন স্ক্রু মাপ সনাক্ত করতে।

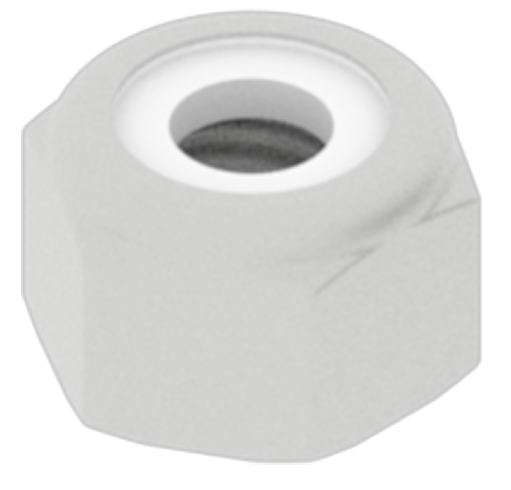

#8-32 নাইলক নাট	275-1027-001	400	100 এর 4 ব্যাগে আসে	সহায়ক ইঙ্গিত: ট্রেতে টুকরো ডাম্প করার সময়, জিপ ব্যাগগুলি সংরক্ষণ করুন৷ বিভিন্ন ব্যাগে আসা অংশগুলিকে সংগঠিত করতে এগুলি পরে ব্যবহার করা যেতে পারে।
ফ্ল্যাট বিয়ারিং	এই ব্যাগে 100 ফ্ল্যাট বিয়ারিং আসে: 276-6820-806 5 ফ্ল্যাট বিয়ারিং এই ব্যাগে আসে: 276-6009-808 পৃথক অংশ নম্বর: 276-1209-001	105	20 এর 5 টি ব্যাগে আসে। এই ব্যাগে চূড়ান্ত 5 টি পিস আসে:	সহায়ক ইঙ্গিত: ট্রেতে টুকরো ডাম্প করার সময়, জিপ ব্যাগগুলি সংরক্ষণ করুন৷ বিভিন্ন ব্যাগে আসা অংশগুলিকে সংগঠিত করতে এগুলি পরে ব্যবহার করা যেতে পারে।

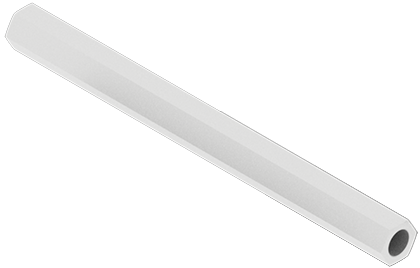

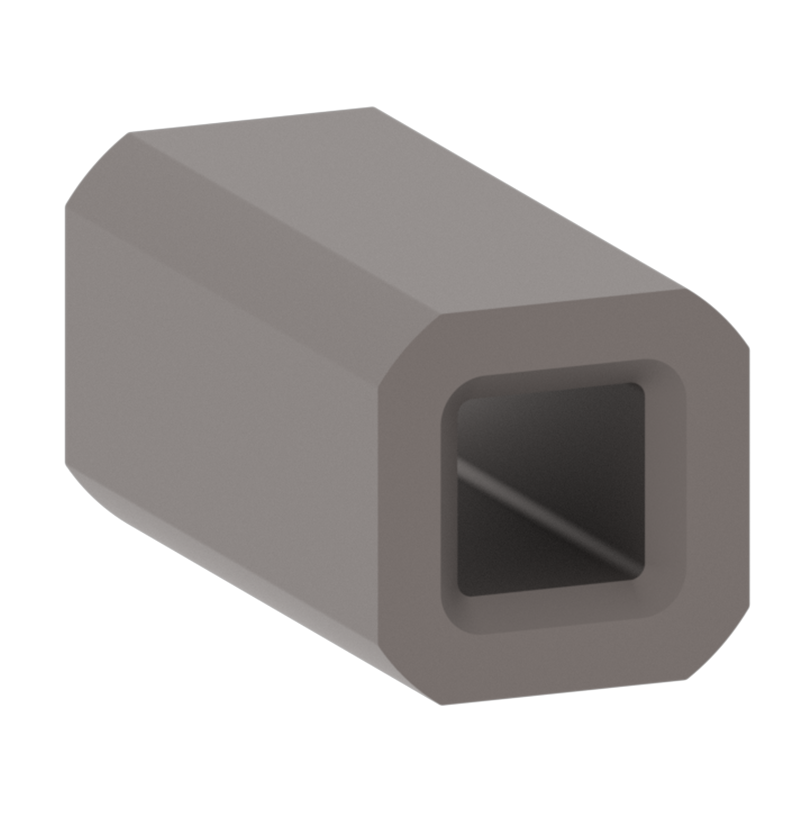

1/2" স্ট্যান্ডঅফ	এই অংশটি স্ট্যান্ডঅফ ব্যাগে আসে: 276-7472-802 পৃথক অংশ নম্বর: 275-1014-001	40	এই অংশগুলি স্ট্যান্ডঅফ ব্যাগে আসে	সহায়ক ইঙ্গিত: বিল্ডিং করার সময় সহজে অ্যাক্সেসের জন্য পৃথক ব্যাগিগুলিতে স্ট্যান্ডঅফগুলিকে আকার অনুসারে আলাদা করতে টেপ এবং একটি মার্কার সহ আনবক্সিং থেকে অতিরিক্ত জিপ ব্যাগ ব্যবহার করুন। প্রতিটি ব্যাগের বাইরে স্ট্যান্ডঅফের আকার এবং পৃথক অংশ নম্বর রাখুন। বিভিন্ন স্ট্যান্ডঅফ আকার সহজে আলাদা করতে এবং সনাক্ত করতে rulers.vex.comথেকে VEX V5 মেটাল পার্টস রুলার ব্যবহার করুন।
3/4" স্ট্যান্ডঅফ	এই অংশটি স্ট্যান্ডঅফ ব্যাগে আসে: 276-7472-802 পৃথক অংশ নম্বর: 275-1015-001	4
1.00" স্ট্যান্ডঅফ	এই অংশটি স্ট্যান্ডঅফ ব্যাগে আসে: 276-7472-802 পৃথক অংশ নম্বর: 275-1016-001	52
1.50" স্ট্যান্ডঅফ	এই অংশটি স্ট্যান্ডঅফ ব্যাগে আসে: 276-7472-802 পৃথক অংশ নম্বর: 275-1017-001	2

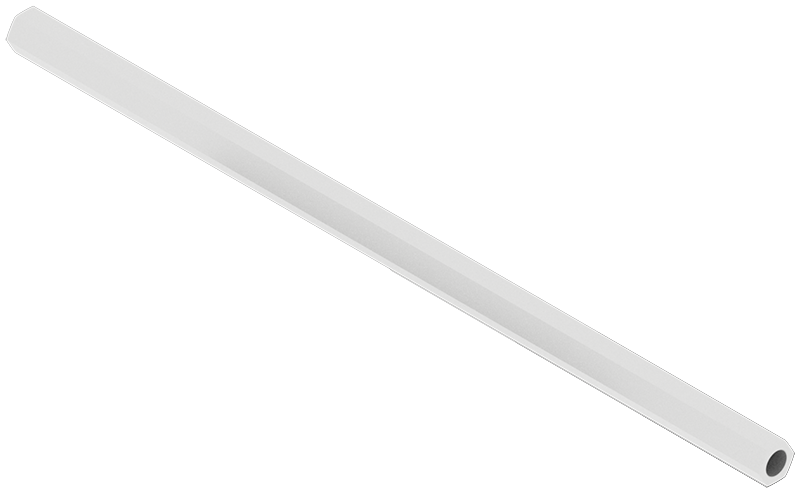

2.00" স্ট্যান্ডঅফ	এই অংশটি স্ট্যান্ডঅফ ব্যাগে আসে: 276-7472-802 পৃথক অংশ নম্বর: 275-1018-001	34
3.00" স্ট্যান্ডঅফ	এই অংশটি স্ট্যান্ডঅফ ব্যাগে আসে: 276-7472-802 পৃথক অংশ নম্বর: 275-1020-001	28
6.00" স্ট্যান্ডঅফ	এই অংশটি স্ট্যান্ডঅফ ব্যাগে আসে: 276-7472-802 পৃথক অংশ নম্বর: 275-1023-001	4

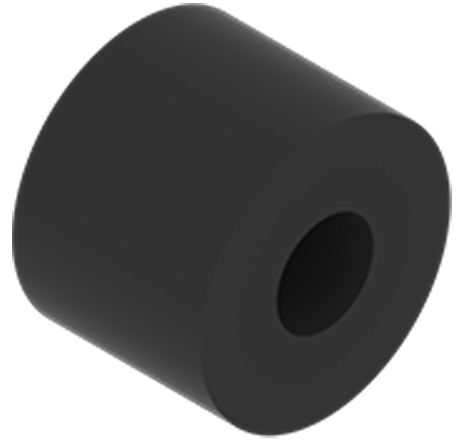

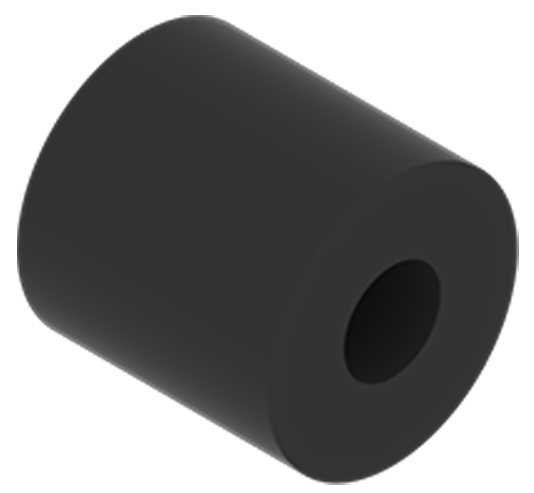

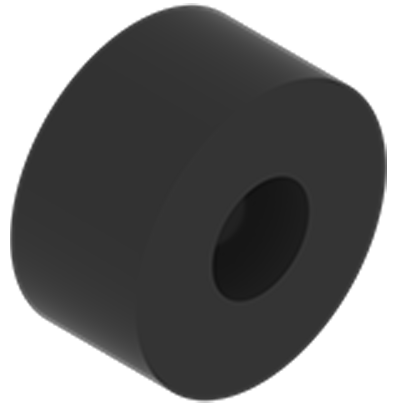

0.125" স্পেসার	এই অংশটি বিভিন্ন প্যাকে আসে: 276-6340 পৃথক অংশ সংখ্যা: 276-5912-001	30	3 রকমের প্যাকে আসে	সহায়ক ইঙ্গিত: বিল্ডিং করার সময় সহজে অ্যাক্সেসের জন্য পৃথক ব্যাগিতে আকার অনুসারে স্পেসারগুলি আলাদা করতে টেপ এবং মার্কার সহ আনবক্সিং থেকে অতিরিক্ত জিপ ব্যাগ ব্যবহার করুন। প্রতিটি ব্যাগের বাইরে স্পেসারের আকার এবং পৃথক অংশ নম্বর রাখুন। বিভিন্ন স্পেসারের মাপ সহজে আলাদা করতে এবং সনাক্ত করতে rulers.vex.comথেকে VEX V5 মেটাল পার্টস রুলার ব্যবহার করুন।
0.25" স্পেসার	এই অংশটি বিভিন্ন প্যাকে আসে: 276-6340 পৃথক অংশ নম্বর: 276-5913-001	30
0.375" স্পেসার	এই অংশটি বিভিন্ন প্যাকে আসে: 276-6340 পৃথক অংশ নম্বর: 276-5914-001	30
0.50" স্পেসার	এই অংশটি বিভিন্ন প্যাকে আসে: 276-6340 পৃথক অংশ সংখ্যা: 276-5915-001	30

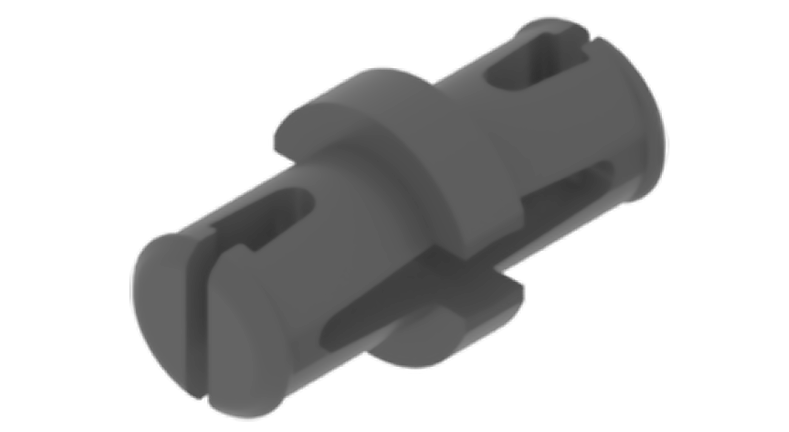

1x1 সংযোগকারী পিন	এই অংশটি একটি প্যাকে আসে: 276-7472-801 পৃথক অংশ নম্বর: 228-3616-060	4	1 প্যাকে আসে
2x3 সমকোণ রশ্মি	এই অংশটি একটি প্যাকে আসে: 276-7472-801 পৃথক অংশ নম্বর: 228-3616-145	2

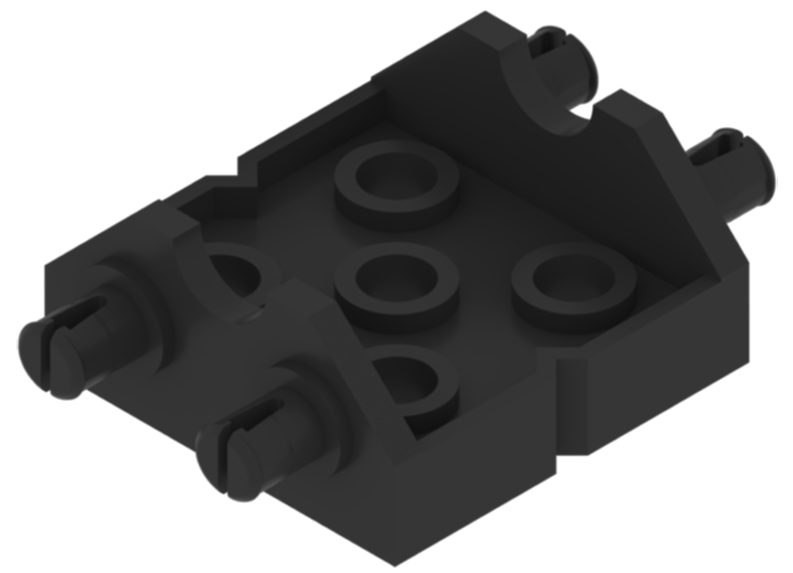

ডাবল 2x চওড়া, 2x2 কোণার সংযোগকারী	এই অংশটি একটি প্যাকে আসে: 276-7472-801 পৃথক অংশ নম্বর: 228-3201-220	1
লিনিয়ার স্লাইড	এই অংশটি একটি প্যাকে আসে: 276-7472-801 পৃথক অংশ নম্বর: 228-3616-217	1
1x3 সেন্টার লক বিম	এই অংশটি একটি প্যাকে আসে: 276-7472-801 পৃথক অংশ নম্বর: 228-3201-1141	2

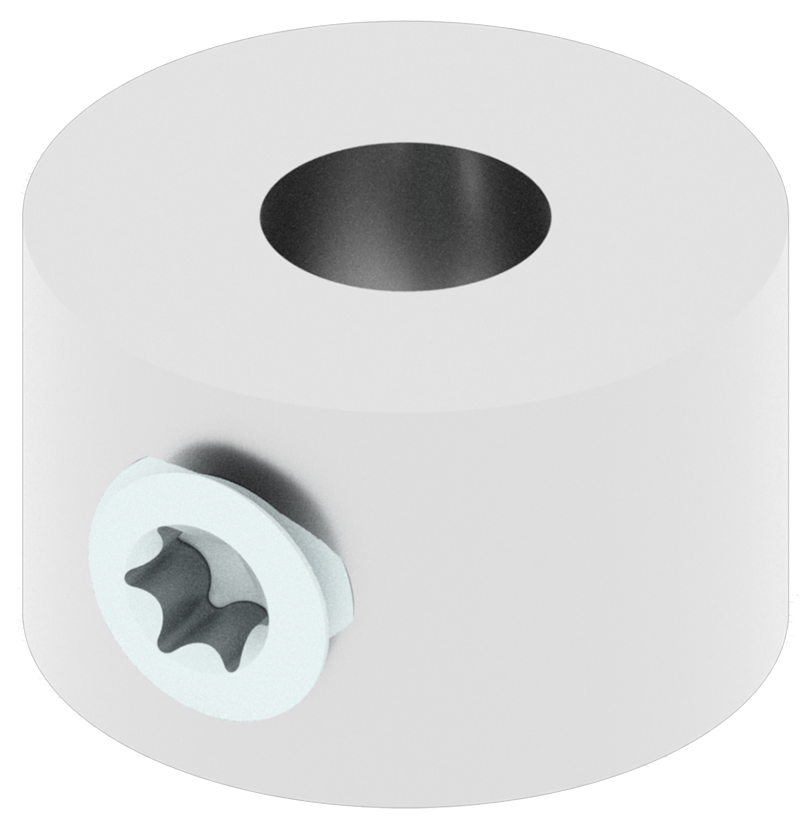

স্টার ড্রাইভ শ্যাফ্ট কলার	এই অংশটি ব্যাগে আসে: 276-6650-806 পৃথক অংশ নম্বর: 276-6103-000	96	96 এর 1 ব্যাগে আসে	সহায়ক ইঙ্গিত: ট্রেতে টুকরো ডাম্প করার সময়, জিপ ব্যাগগুলি সংরক্ষণ করুন৷ বিভিন্ন ব্যাগে আসা অংশগুলিকে সংগঠিত করতে এগুলি পরে ব্যবহার করা যেতে পারে।

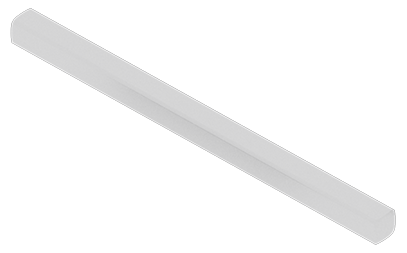

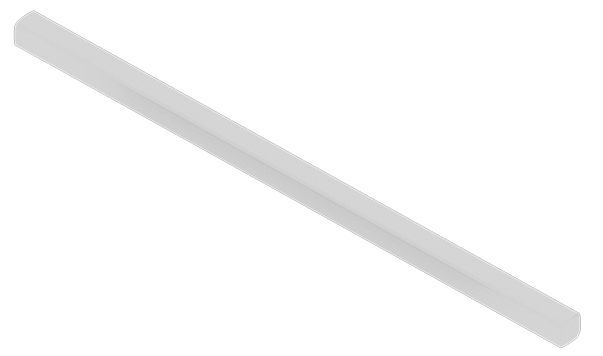

1" বা 2x ড্রাইভ শ্যাফ্ট	এই অংশটি বিভিন্ন প্যাকে আসে: 228-6871-800 পৃথক অংশ সংখ্যা: 288-2500-117	20	5 টি বিভিন্ন প্যাকে আসে	সহায়ক ইঙ্গিত: বিল্ডিং করার সময় সহজে অ্যাক্সেসের জন্য পৃথক ব্যাগিতে আকার অনুসারে স্পেসারগুলি আলাদা করতে টেপ এবং মার্কার সহ আনবক্সিং থেকে অতিরিক্ত জিপ ব্যাগ ব্যবহার করুন। প্রতিটি ব্যাগের বাইরে স্পেসারের আকার এবং পৃথক অংশ নম্বর রাখুন। বিভিন্ন শ্যাফ্টের আকার সহজে আলাদা করতে এবং সনাক্ত করতে rulers.vex.com থেকে VEX V5 মেটাল পার্টস রুলার ব্যবহার করুন।
2" বা 4x ড্রাইভ শ্যাফ্ট	এই অংশটি বিভিন্ন প্যাকে আসে: 228-6871-800 পৃথক অংশ সংখ্যা: 288-2500-120	30
3" বা 6x ড্রাইভ শ্যাফ্ট	এই অংশটি বিভিন্ন প্যাকে আসে: 228-6871-800 পৃথক অংশ সংখ্যা: 288-2500-122	20
4" বা 8x ড্রাইভ শ্যাফ্ট	এই অংশটি বিভিন্ন প্যাকে আসে: 228-6871-800 পৃথক অংশ সংখ্যা: 288-2500-124	10

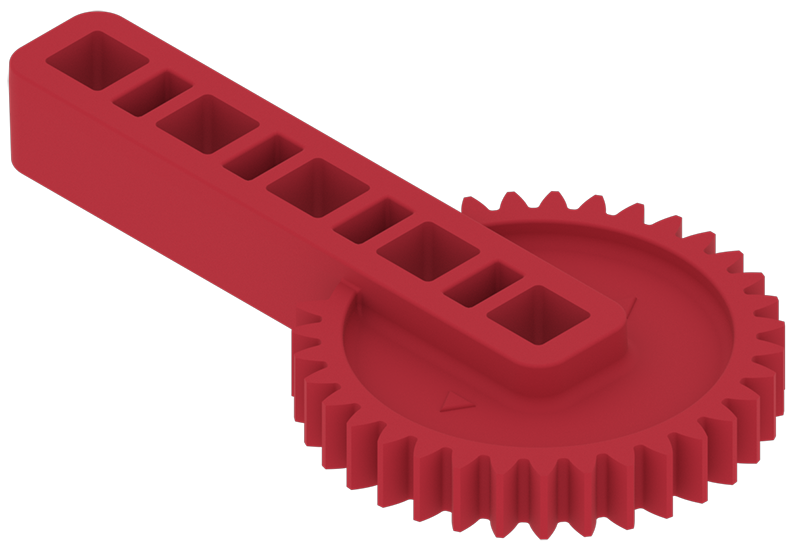

ক্লো গিয়ার ক্র্যাঙ্ক	এই অংশটি একটি প্যাকে আসে: 276-7472-801 পৃথক অংশ নম্বর: 276-6010-003	3	1 বৈচিত্র্যের প্যাকে আসে
6T উচ্চ শক্তি স্প্রোকেট দ্রষ্টব্য: এই অংশটি বর্তমানে সবুজ থেকে লালে রূপান্তরিত হচ্ছে।	এই অংশটি একটি প্যাকে আসে: 276-3876 পৃথক অংশ নম্বর: 276-2252-003	8	1 প্যাকে আসে

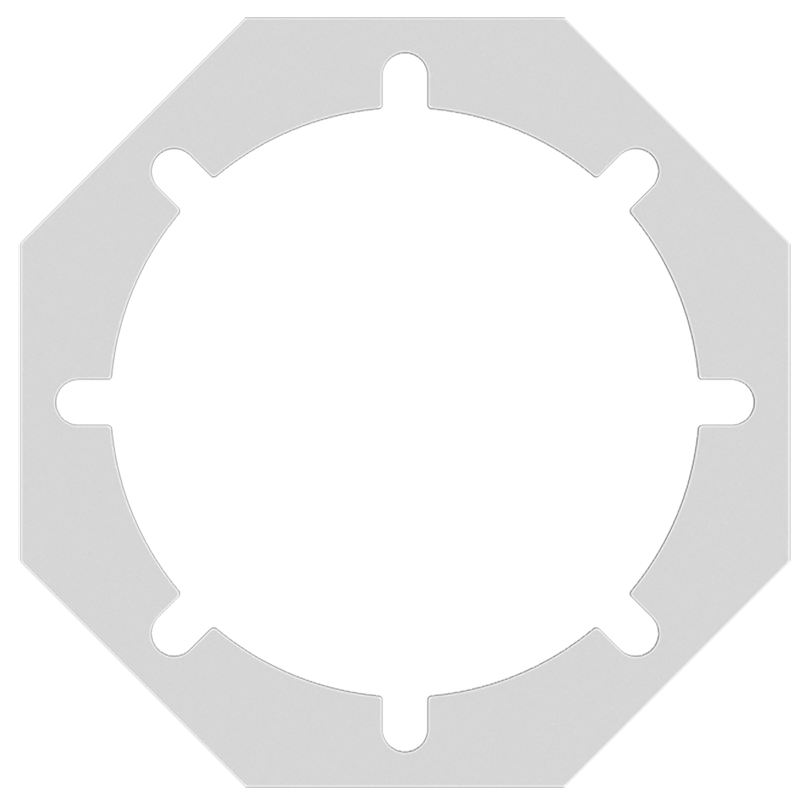

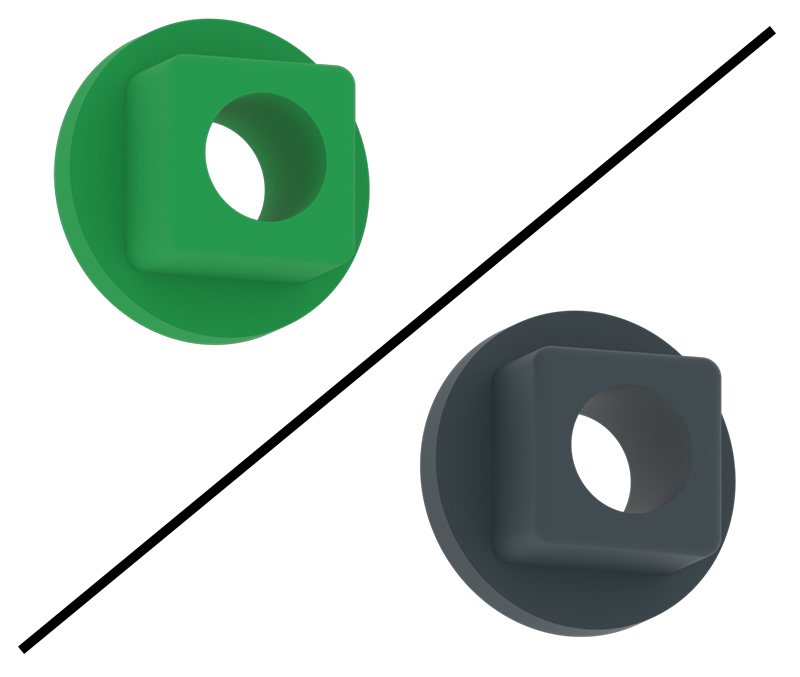

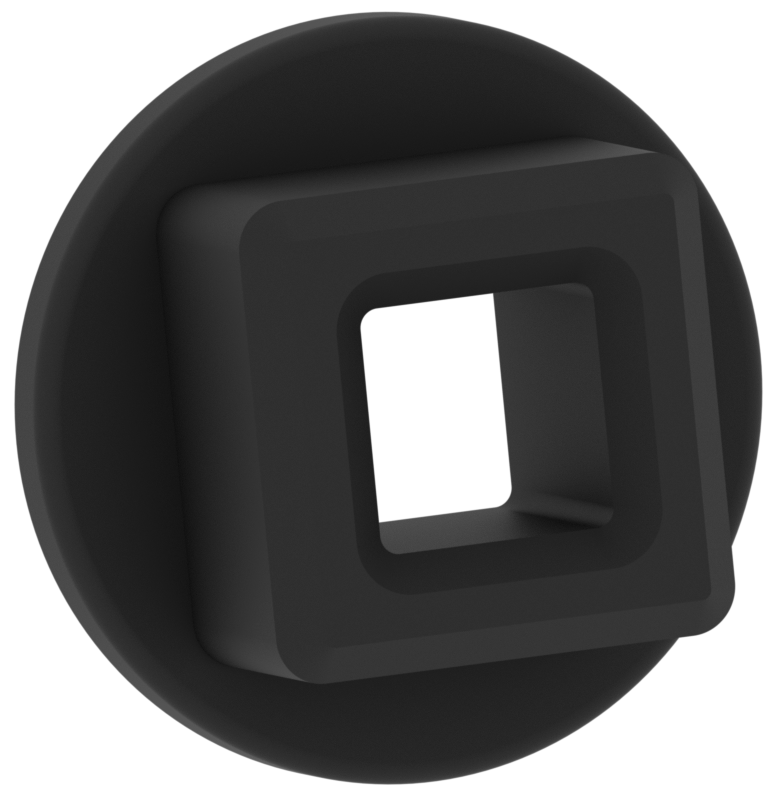

গিয়ার মেটাল সন্নিবেশ	এই অংশটি তিনটি প্যাকেজে আসে 276-3880 276-3881 276-3876 স্বতন্ত্র অংশ নম্বর: 276-2250-005	84	উচ্চ শক্তির ৩০-দাঁতযুক্ত স্প্রকেটের ৪টি প্যাকে পাওয়া যায়। উচ্চ শক্তির ৬-দাঁতযুক্ত স্প্রকেটের ১টি প্যাকে পাওয়া যায়। এগুলো উচ্চ শক্তির শ্যাফট ইনসার্ট কিটের দুটি প্যাকে পাওয়া যাবে।
উচ্চ শক্তি গিয়ার সন্নিবেশ	এই অংশটি তিনটি প্যাকেজে আসে: 276-3880 276-3881 276-3876 পৃথক অংশ নম্বর: 276-2250-006	84
12T গিয়ার HS সন্নিবেশ	এই অংশটি বিভিন্ন প্যাকে আসে: 276-6009-808 পৃথক অংশ সংখ্যা: 276-2250-007	1	অতিরিক্ত টুকরা 1 ব্যাগ আসে
12T উচ্চ শক্তির গিয়ার w/ ¼” বোর	এই অংশটি বিভিন্ন প্যাকে আসে: 276-6009-808 পৃথক অংশ নম্বর: 276-2250-008	1	অতিরিক্ত টুকরা 1 ব্যাগ আসে

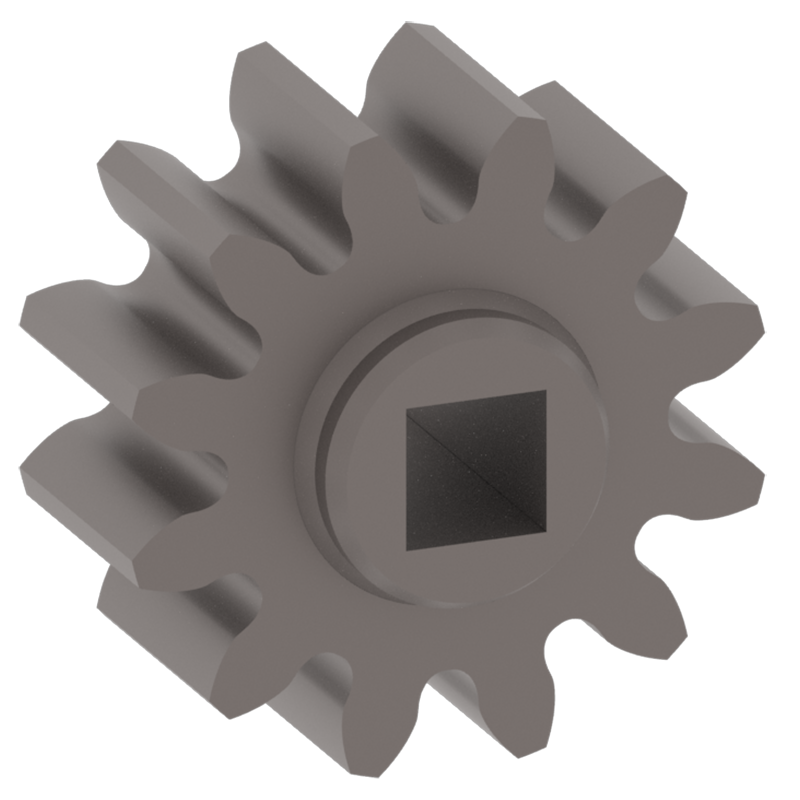

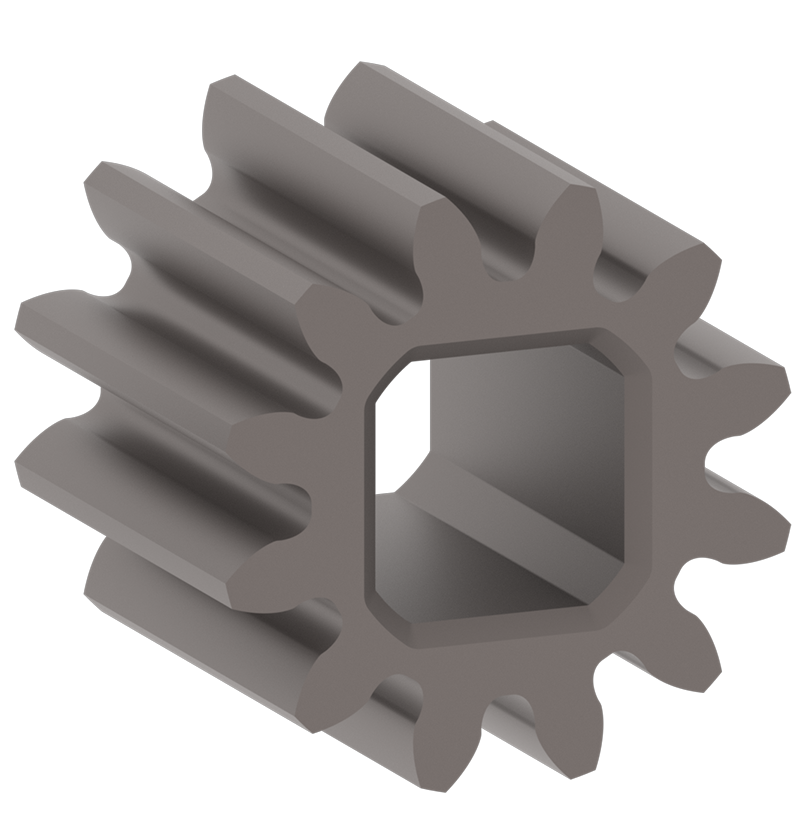

12T মেটাল গিয়ার	6010-011	12	12 এর 1 ব্যাগে আসে (276-7368 লেবেলযুক্ত)

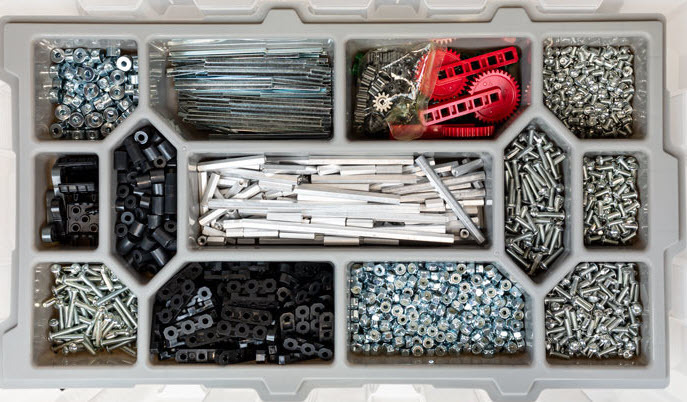

ওয়ার্কসেল কিট থেকে সমস্ত অংশ স্টোরেজ বিন 1 এর ট্রেতে স্থাপন করা হয়ে গেলে, ট্রেটি এই চিত্রের মতো দেখাবে (এটিকে বড় করতে ছবিটি নির্বাচন করুন)।

স্টোরেজ বিন ১ ট্রে-এর উপর থেকে নিচের দিকে দেখানো ডায়াগ্রাম, যেখানে প্রতিটি অংশ হাইলাইট করা হয়েছে এবং এর অন্তর্ভুক্ত যন্ত্রাংশগুলোর তালিকা দেওয়া হয়েছে। ট্রে-টিতে মোট ১৩টি অংশ রয়েছে।

স্টোরেজ বিন 1: বেস

অংশ	পার্ট নম্বর	পরিমাণ	ব্যাগ নোট

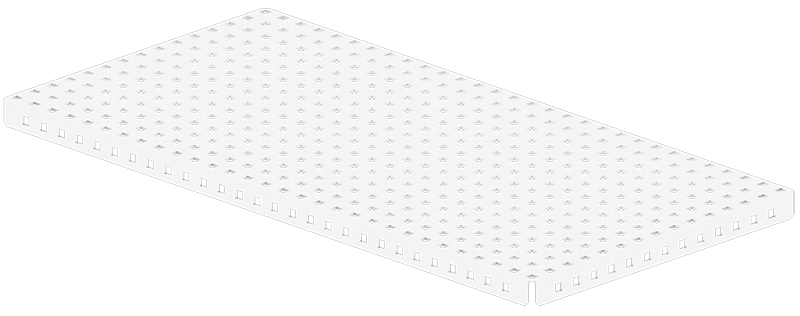

15x30 বেস প্লেট	276-1341	3	এগুলি দুটি বেস প্লেটের তিনটি বাক্সে আসে। তিনটির দুটি সেট তৈরি করতে আপনার স্টোরেজ বিন সাজানোর সময় আপনাকে এই বাক্সগুলির একটি খুলতে হবে।
ডিস্ক ফিডার - নীচে	এই অংশটি এই প্যাকে আসে: 276-7720 পৃথক অংশ নম্বর: 276-7720-001	1	1 ব্যাগে আসে
ডিস্ক ফিডার - শীর্ষ	এই অংশটি এই প্যাকে আসে: 276-7720 পৃথক অংশ নম্বর: 276-7720-002	1	1 ব্যাগে আসে

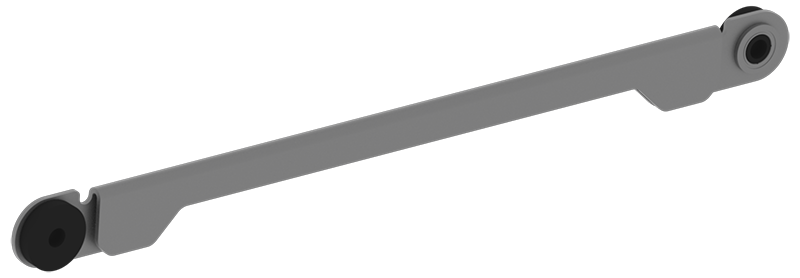

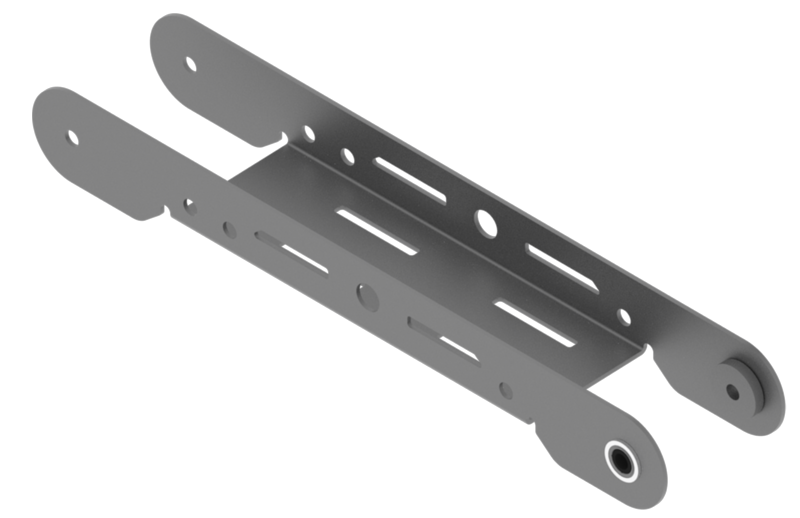

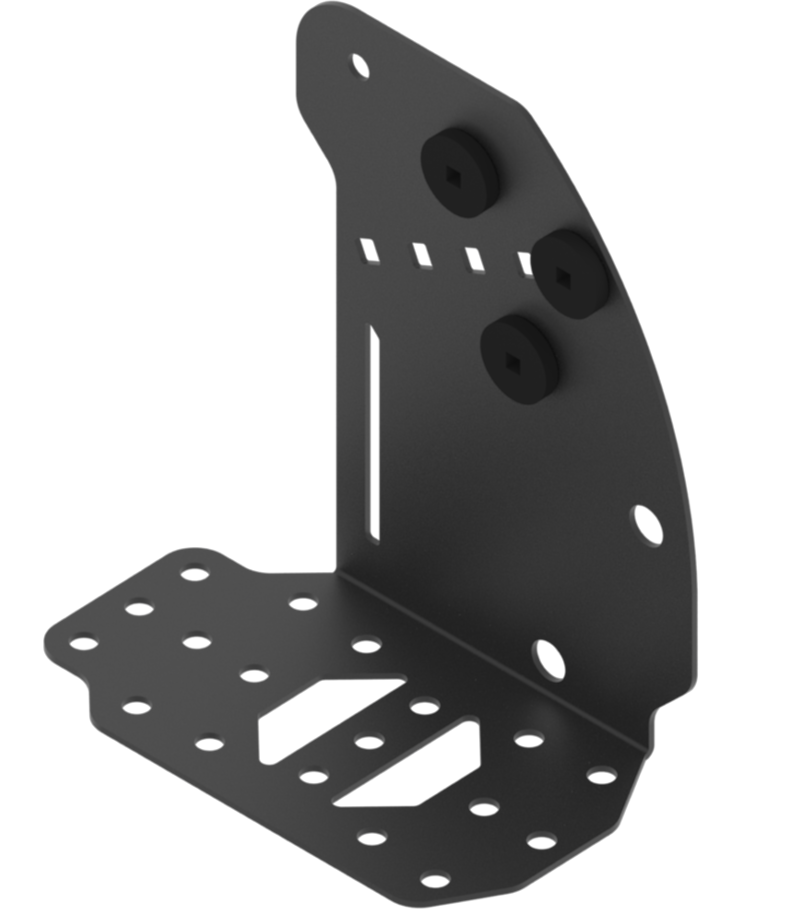

আর্ম বার	এই অংশটি এই প্যাকে আসে: 276-7151 পৃথক অংশ নম্বর: 276-7151-500	2	1 ব্যাগে আসে

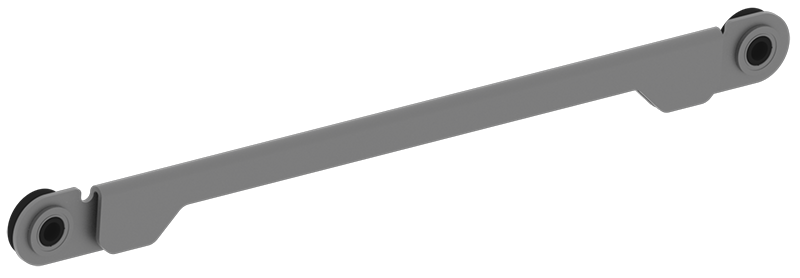

আর্ম বার 2	এই অংশটি এই প্যাকে আসে: 276-7151 পৃথক অংশ নম্বর: 276-7151-501	1

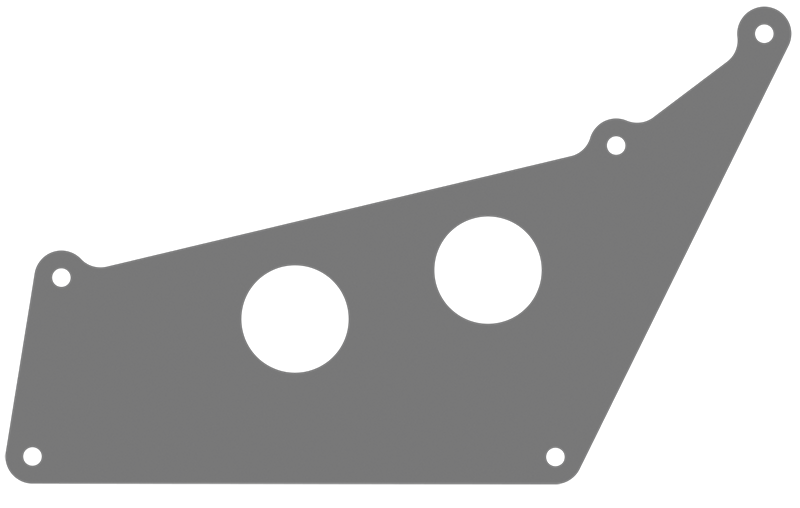

আর্ম ট্রান্সফার প্লেট	এই অংশটি এই প্যাকে আসে: 276-7151 পৃথক অংশ নম্বর: 276-7151-600	1

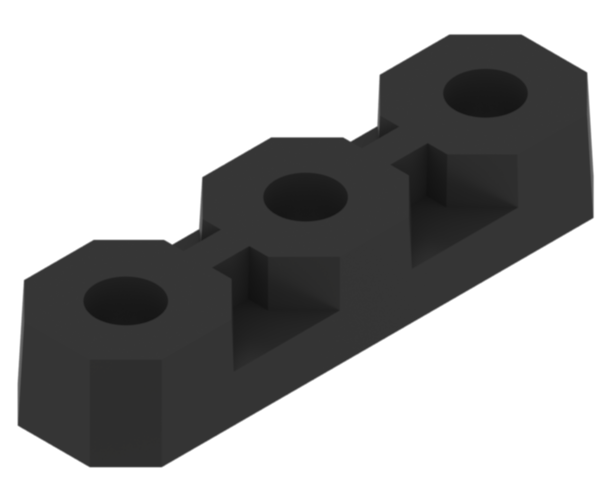

আর্ম জয়েন্ট 3	এই অংশটি এই প্যাকে আসে: 276-7151 পৃথক অংশ নম্বর: 276-7151-006	1

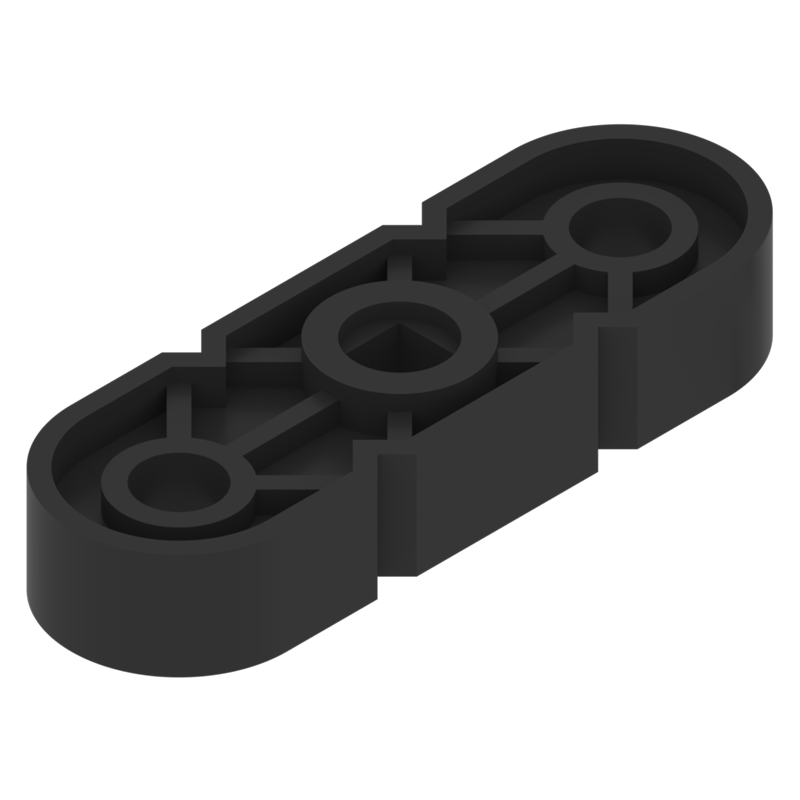

আর্ম মাস্টারিং জিগ	এই অংশটি এই প্যাকে আসে: 276-7151 পৃথক অংশ নম্বর: 276-7151-011	1
আর্ম জয়েন্ট 1 - বাম	এই অংশটি এই প্যাকে আসে: 276-7151 পৃথক অংশ নম্বর: 276-7151-100	1
আর্ম জয়েন্ট 1 - ডান	এই অংশটি এই প্যাকে আসে: 276-7151 পৃথক অংশ নম্বর: 276-7151-200	1
আর্ম জয়েন্ট 2	এই অংশটি এই প্যাকে আসে: 276-7151 পৃথক অংশ নম্বর: 276-7151-300	1
আর্ম জয়েন্ট 4	এই অংশটি এই প্যাকে আসে: 276-7151 পৃথক অংশ নম্বর: 276-7151-400	1

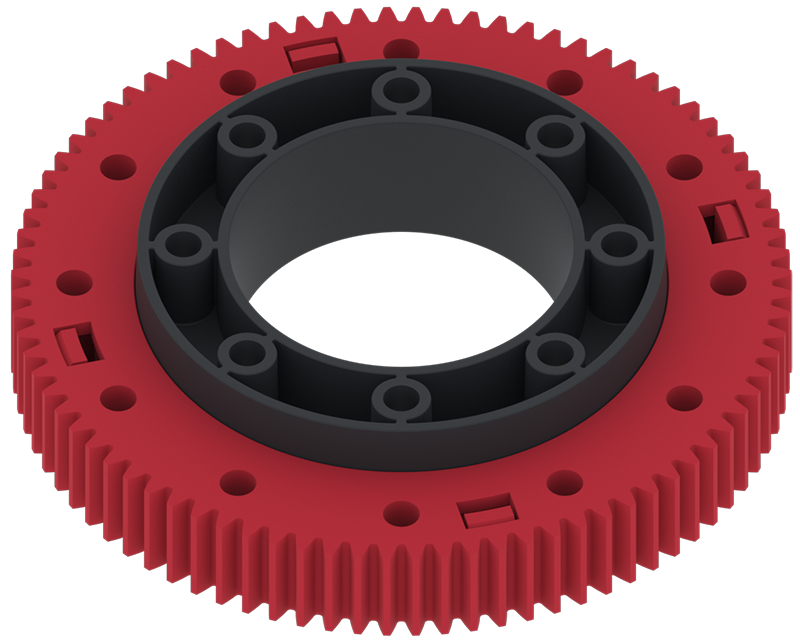

টার্নটেবল বিয়ারিং কিট	এই অংশটি এই প্যাকে আসে: 276-5652 পৃথক অংশ নম্বর: 276-5652-000	1	1 ব্যাগে আসে
টার্নটেবল বিয়ারিং কিট	এই অংশটি এই প্যাকে আসে: 276-5652 পৃথক অংশ নম্বর: 276-5652-004	1
টার্নটেবল বিয়ারিং কিট	এই অংশটি এই প্যাকে আসে: 276-5652 পৃথক অংশ নম্বর: 276-5652-007	1

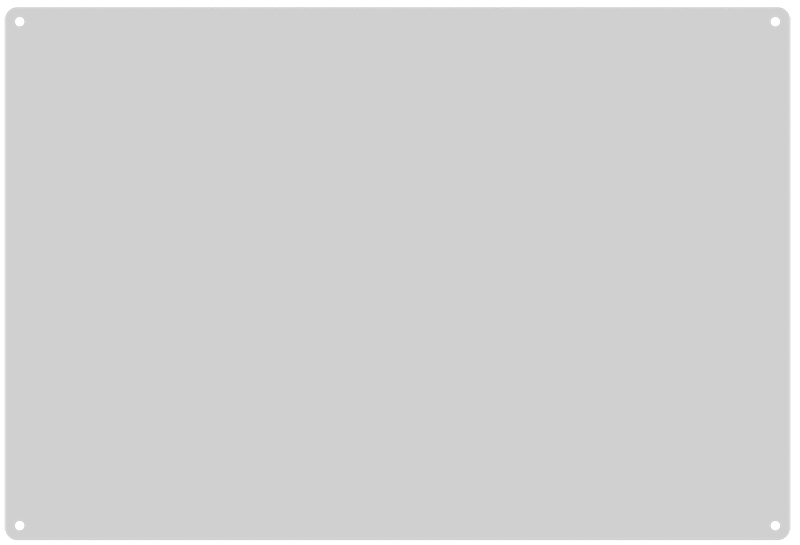

শুকনো মুছে ফেলা পৃষ্ঠ	276-7157-006	1	এই ড্রাই ইরেজ সারফেসটি সহজেই বাক্সের দেয়ালে মিশে যেতে পারে কারণ এটি পরিষ্কার। নিশ্চিত করুন যে আপনি এটির জন্য বাক্সের পাশে বা একেবারে নীচের দিকে নজর রেখেছেন৷

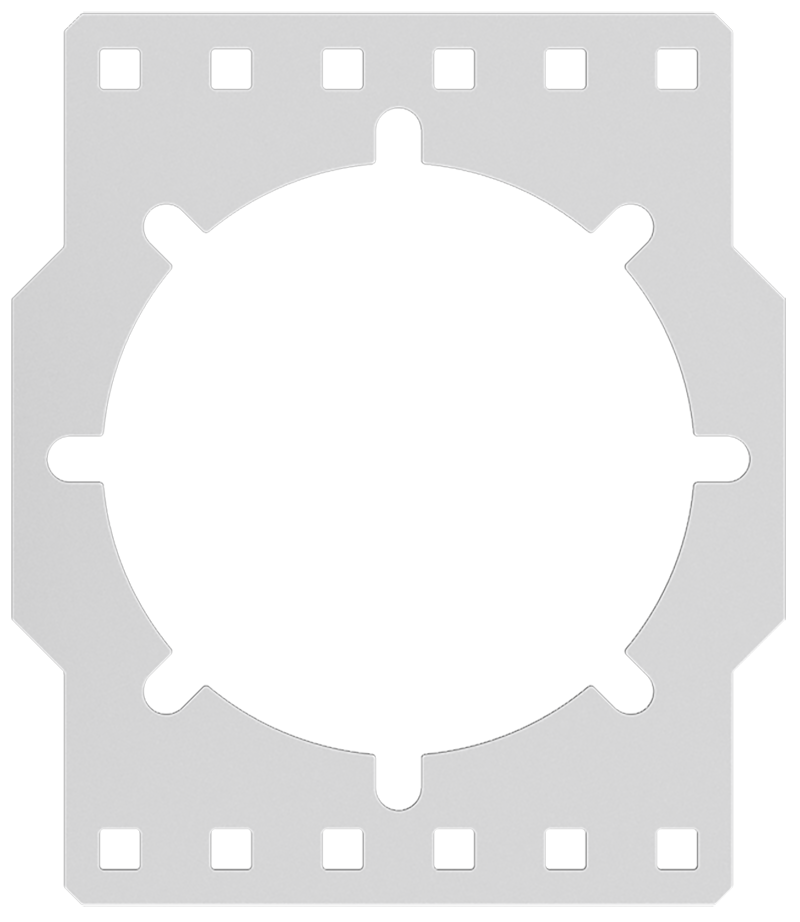

রোবট ব্রেন মাউন্ট সমাবেশ	276-7152-002	1	1 এর 1 ব্যাগে আসে

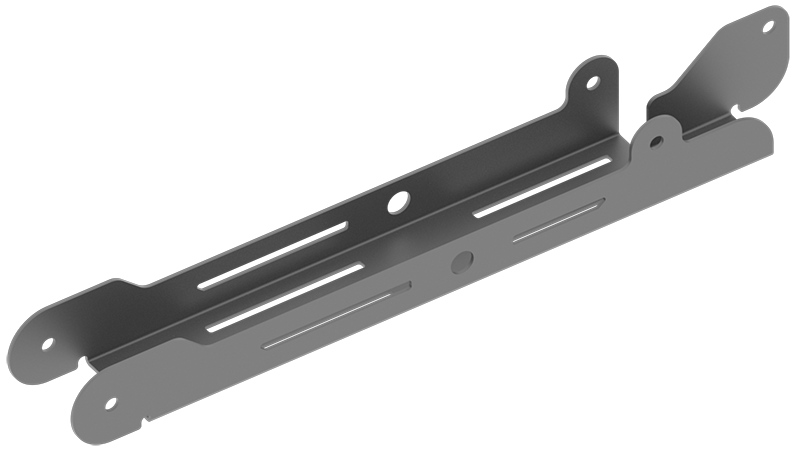

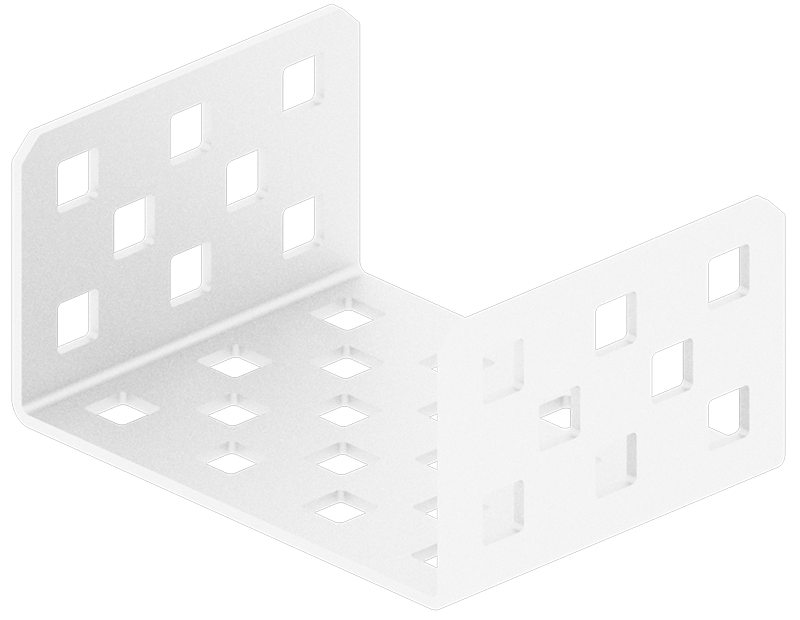

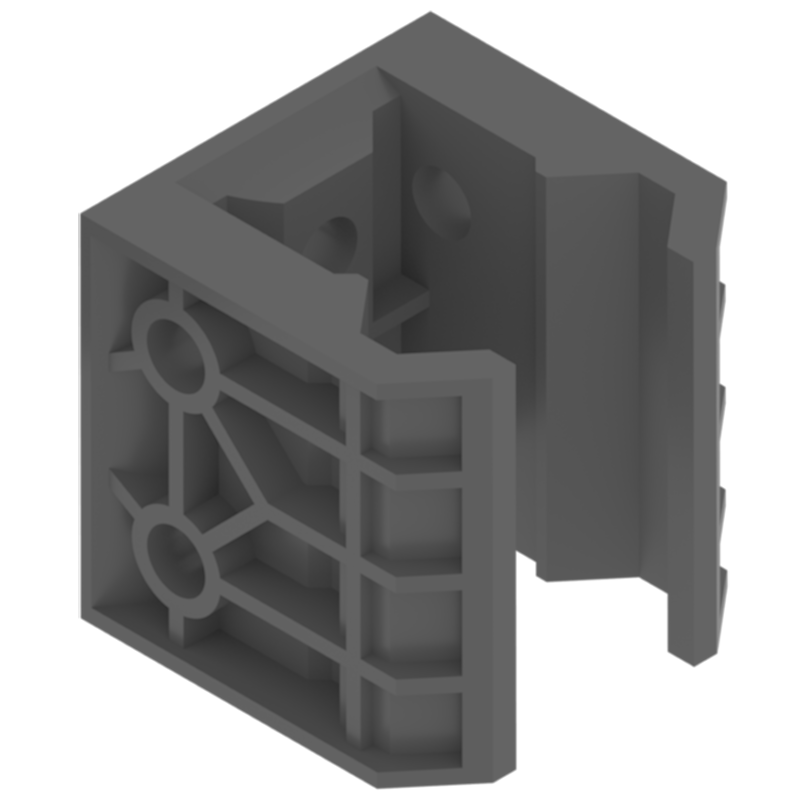

ইনপুট আউটপুট পরিবাহক বন্ধনী	276-7153-001	8	8 এর 1 ব্যাগে আসে

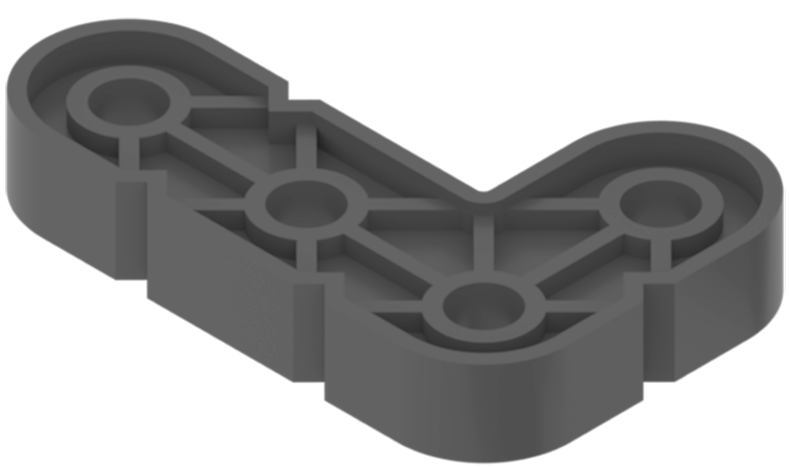

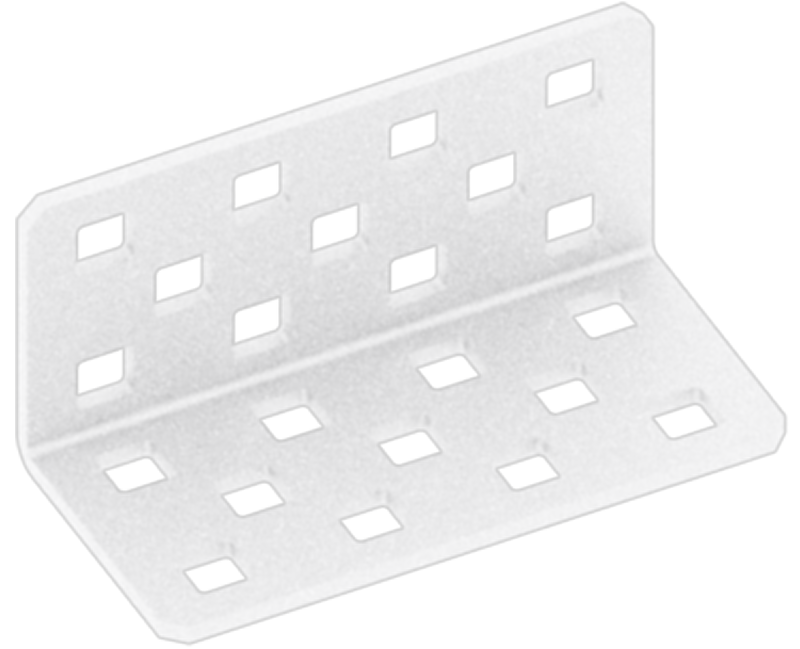

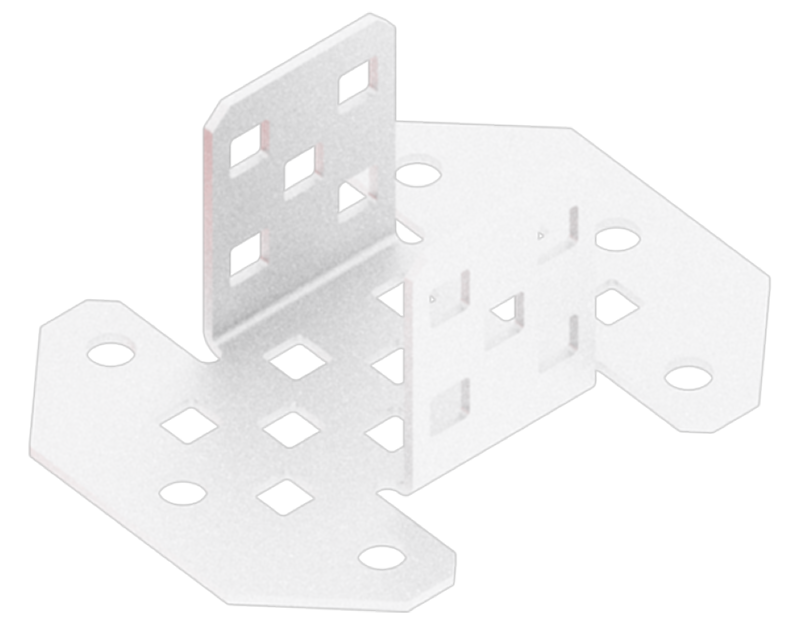

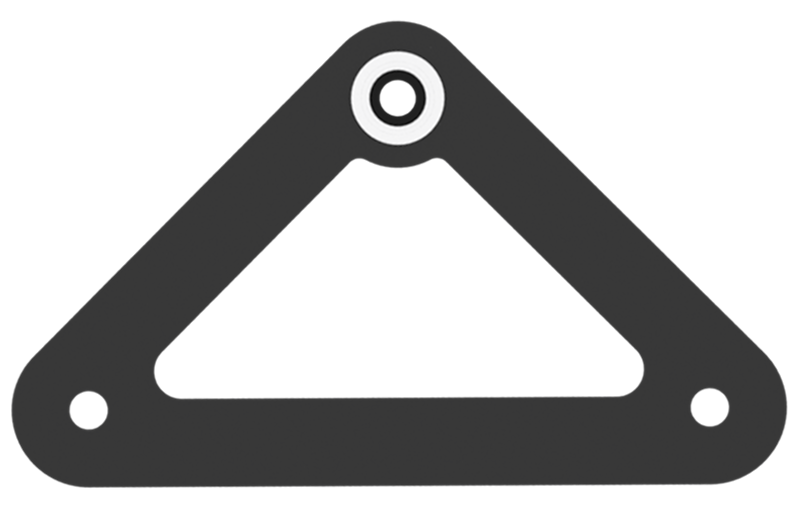

কোণ দম্পতি গাসেট	276-2578-001	8	8 এর 1 ব্যাগে আসে
উচ্চ শক্তি পরিবাহক চেইন	276-7141	6 চেইন	6 চেইনের একাধিক ব্যাগে আসে। বিন 1-এর জন্য শুধুমাত্র একটি ব্যাগ প্রয়োজন। অন্য ব্যাগগুলি বিন 3-এ রাখা হবে।
1x25 ইস্পাত বার	275-1141-001	8	8 এর 1 ব্যাগে আসে

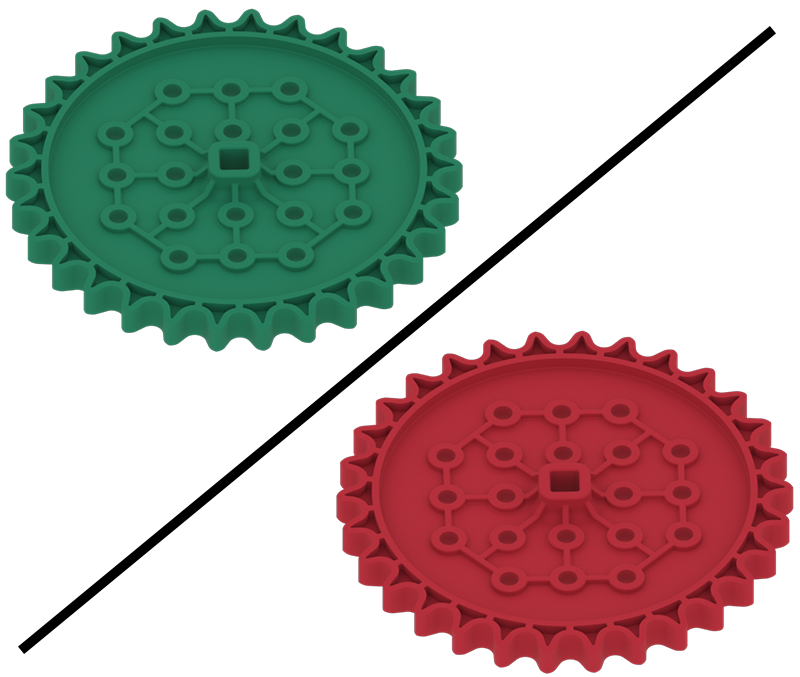

30T উচ্চ শক্তি স্প্রোকেট দ্রষ্টব্য: এই অংশটি বর্তমানে সবুজ থেকে লালে রূপান্তরিত হচ্ছে৷	এই অংশটি একটি প্যাকে আসে: 276-3880 পৃথক অংশ সংখ্যা: 276-2252-007	4	উচ্চ শক্তির ৩০-দাঁতযুক্ত স্প্রকেট প্যাকে আসে। বিন ১-এর জন্য এই প্যাকগুলোর মধ্যে মাত্র একটি প্রয়োজন। বাকি প্যাকগুলো বিন ৩-এ যাবে।

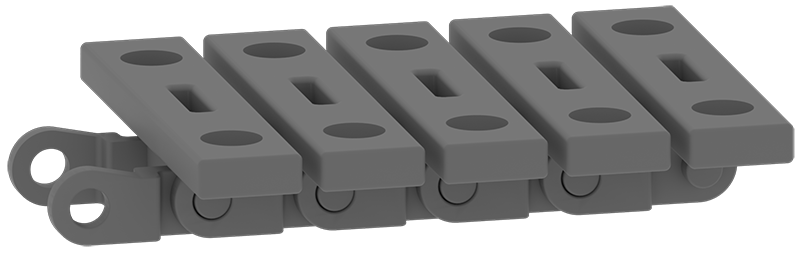

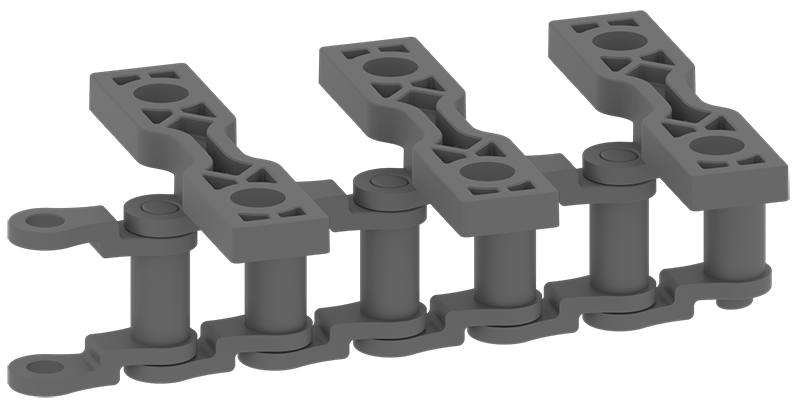

উচ্চ শক্তি চেইন সংযুক্তি লিঙ্ক কিট	276-7578	6টি লিঙ্ক	6 টি লিঙ্কের একাধিক ব্যাগে আসে। বিন 1-এর জন্য শুধুমাত্র একটি ব্যাগ প্রয়োজন। অন্য ব্যাগগুলি বিন 3-এ রাখা হবে।
