এই নিবন্ধটি V5 ওয়ার্কসেল কিটের টুকরোগুলিকে কভার করবে যা স্টোরেজ বিন 2-এ সংগঠিত হবে।
স্টোরেজ বিন 2 সংগঠিত করার জন্য তিনটি উপাদান রয়েছে:
ট্রে 1
ট্রে 2
বেস
এই নিবন্ধটি বিন 2-এ প্রতিটি অংশকে সংগঠিত করে এবং বাম থেকে ডানে একটি টেবিল আকারে নিম্নলিখিত তথ্য সরবরাহ করে:
-
অংশ: এটি অংশের নাম। vexrobotics.comএ স্বতন্ত্রভাবে কেনার জন্য উপলব্ধ প্রতিস্থাপন যন্ত্রাংশের জন্য হাইপারলিঙ্ক প্রদান করা হয়েছে।
ছবি: এটি অংশের একটি চিত্র। আপনার কিট আনবক্স করার সময় এবং V5 ওয়ার্কসেল তৈরি করার সময় রেফারেন্সের জন্য এটি ব্যবহার করুন। - অংশ সংখ্যা: যদি একটি অংশ একটি বড় কিট, ব্যাগ, বা বাক্সে আসে, কিট, ব্যাগ, বা বাক্সের অংশ নম্বর এবং পৃথক অংশ নম্বর প্রদান করা হয়। আনবক্স করার সময় এবং তারপর V5 ওয়ার্কসেল তৈরি করার সময় আপনার টুকরোগুলি সনাক্ত করতে এই অংশ সংখ্যাগুলি ব্যবহার করুন।
- পরিমাণ: এটি প্রদান করা প্রতিটি অংশের পরিমাণ। আনবক্স করার সময় বিন বা ট্রেতে প্রতিটি অবস্থানে আপনার সঠিক সংখ্যক অংশ রয়েছে তা নিশ্চিত করতে এটি ব্যবহার করুন।
- ব্যাগ নোট: এই কলামটি সেই কিট, ব্যাগ বা বাক্সের অংশ বা অংশগুলি কীভাবে গ্রহণ করা হবে সে সম্পর্কে তথ্য সরবরাহ করে। যদি অংশগুলি একটি বড় কিট, ব্যাগ বা বাক্সে আসে, তাহলে রেফারেন্সের জন্য লেবেলের একটি চিত্র প্রদান করা হয়। আপনার কিট আনবক্স করার সময় রেফারেন্সের জন্য এগুলি ব্যবহার করুন।
-

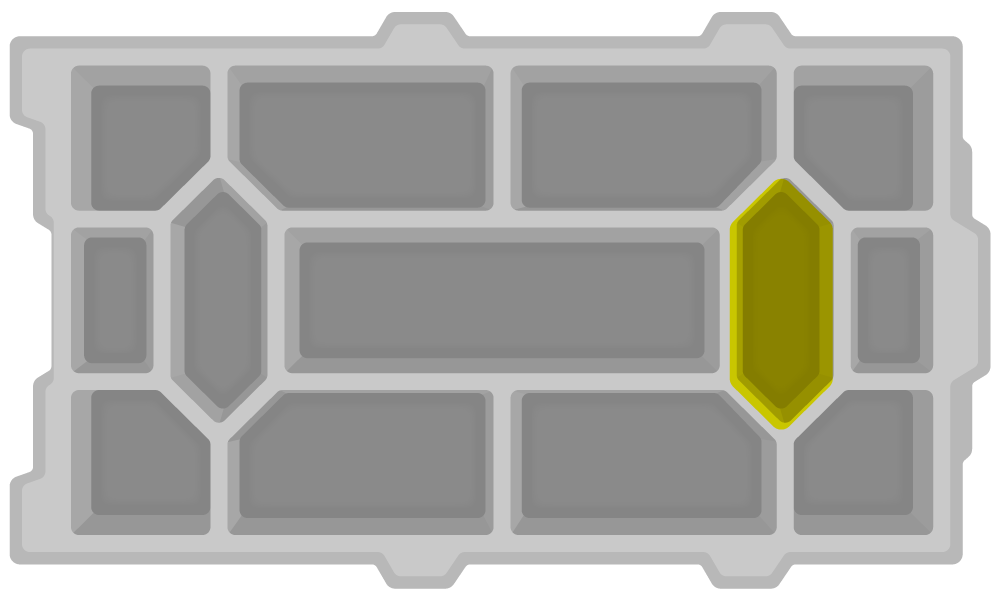

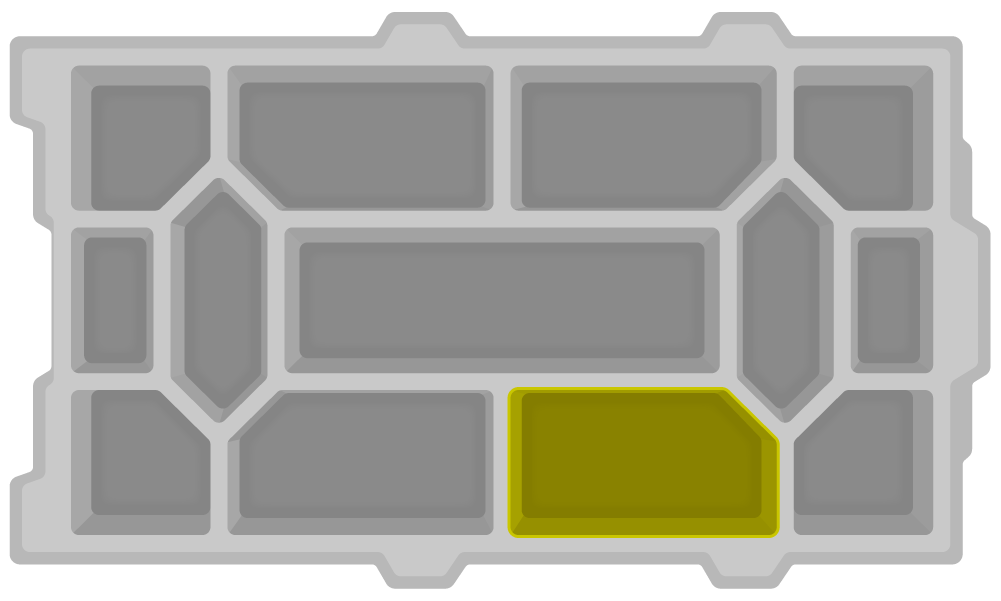

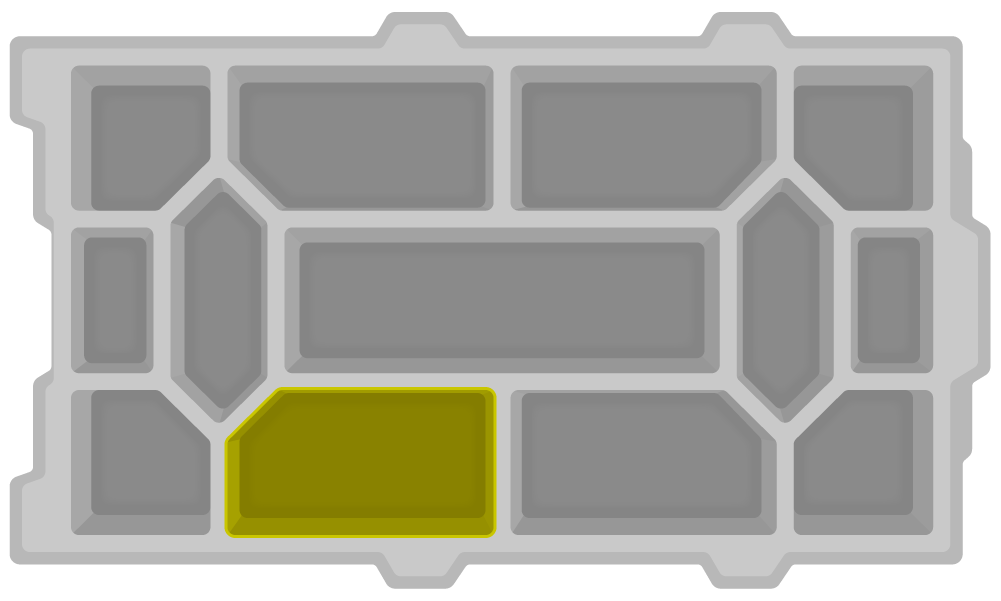

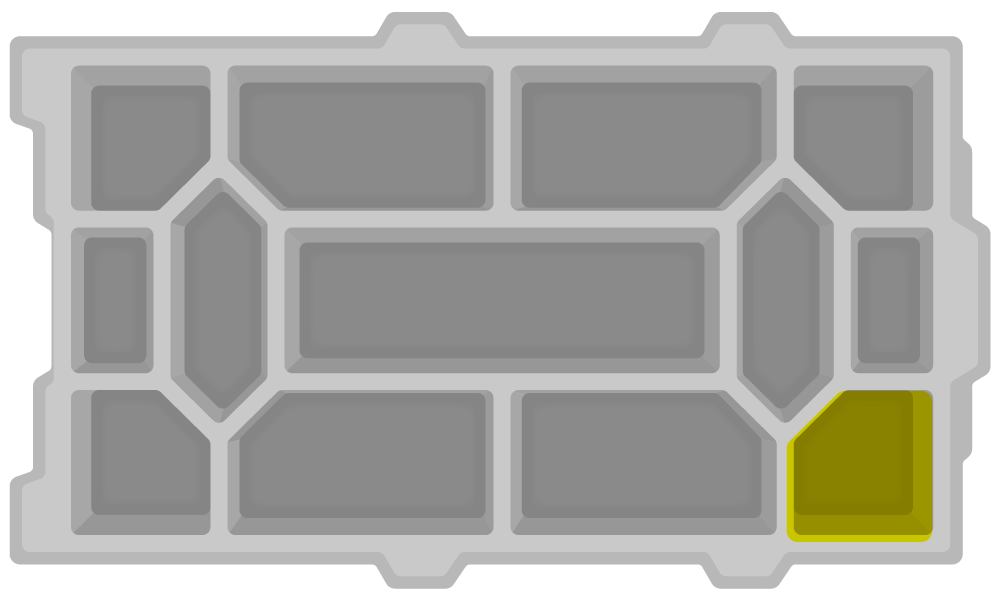

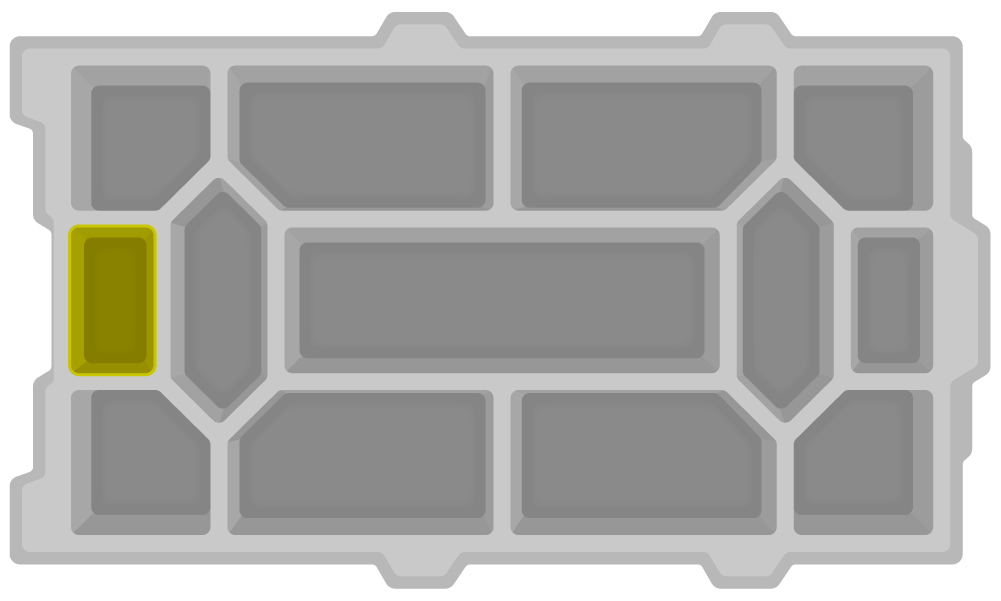

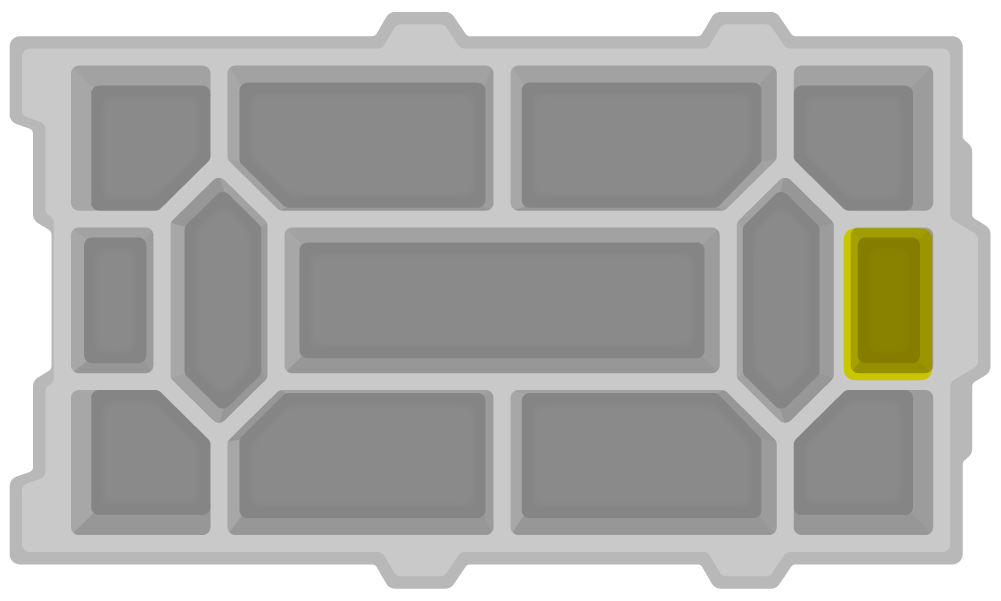

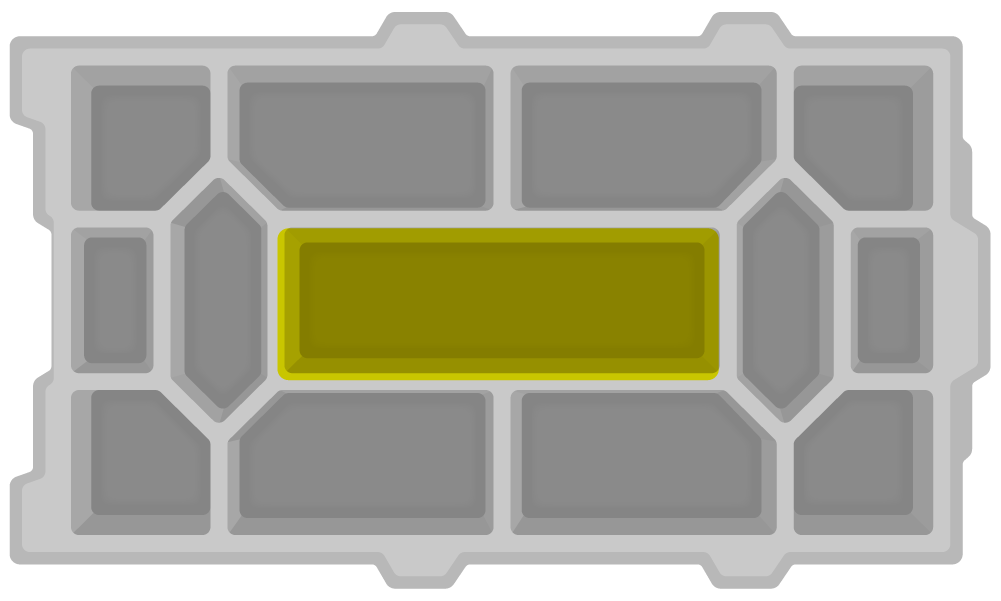

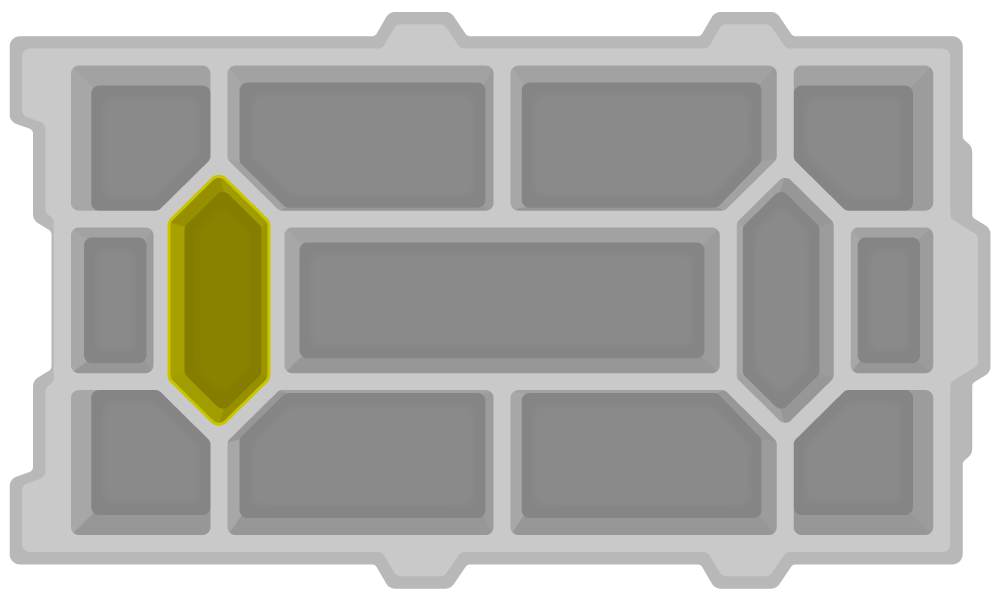

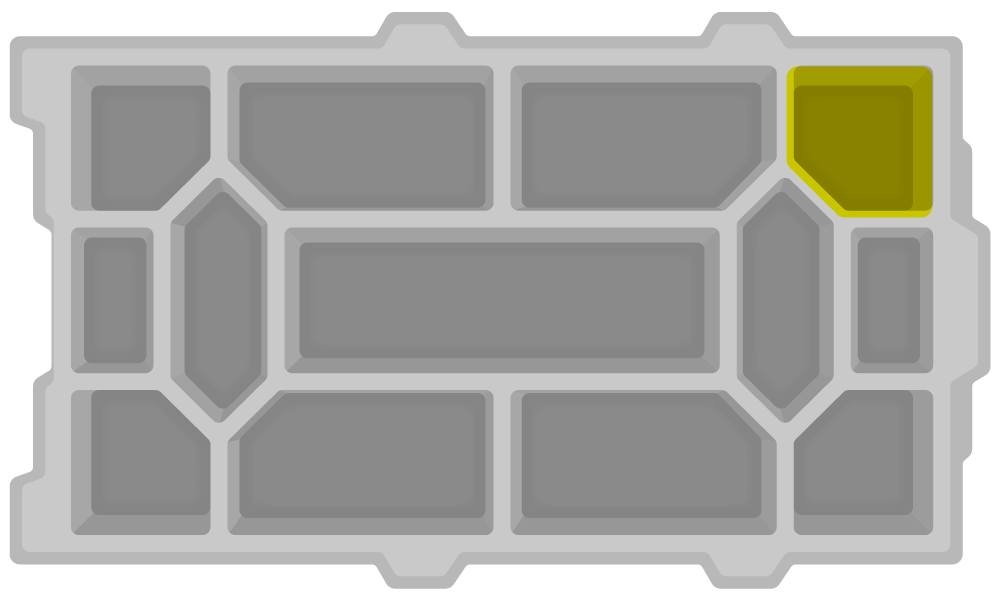

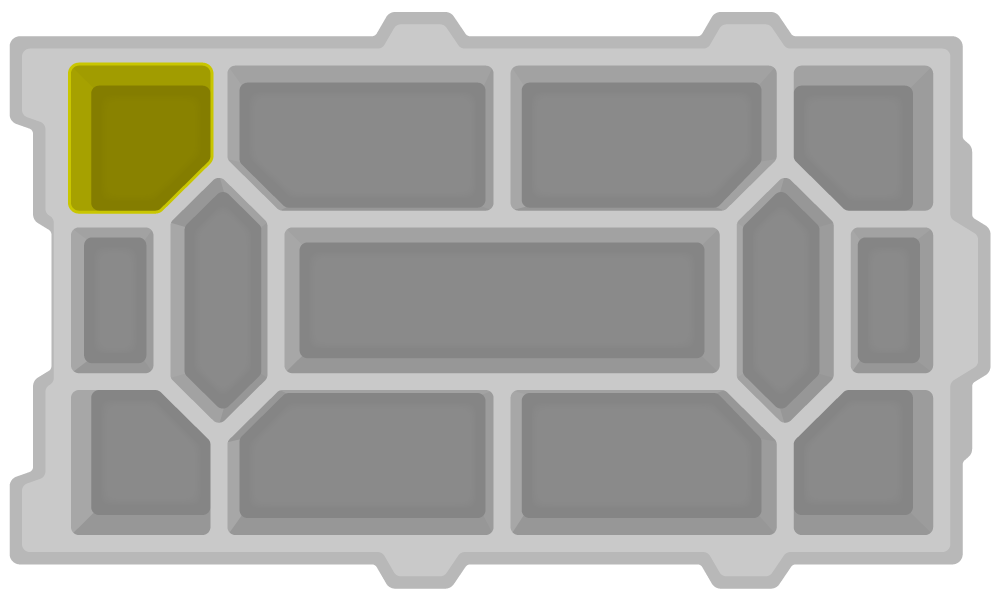

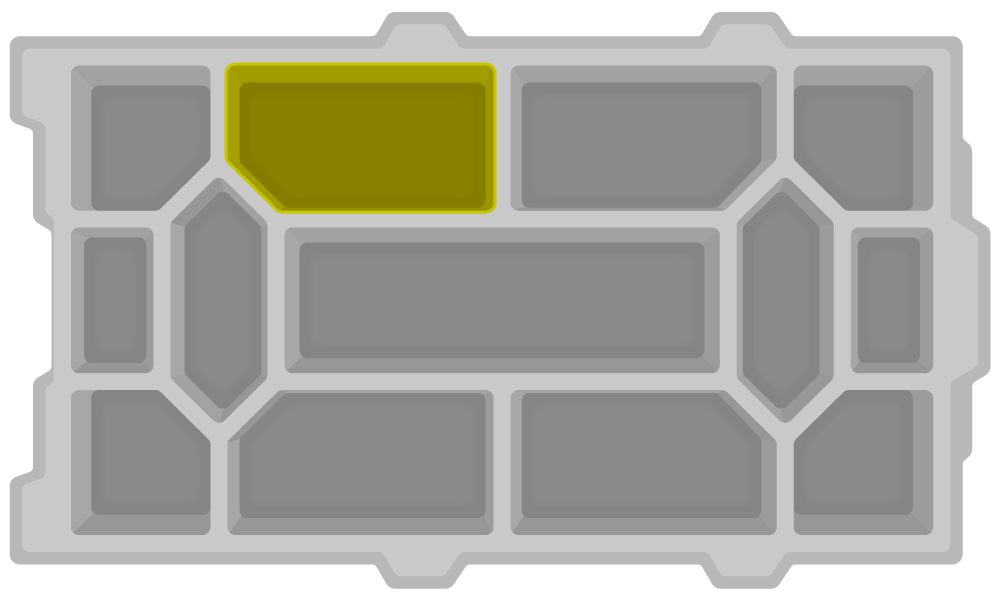

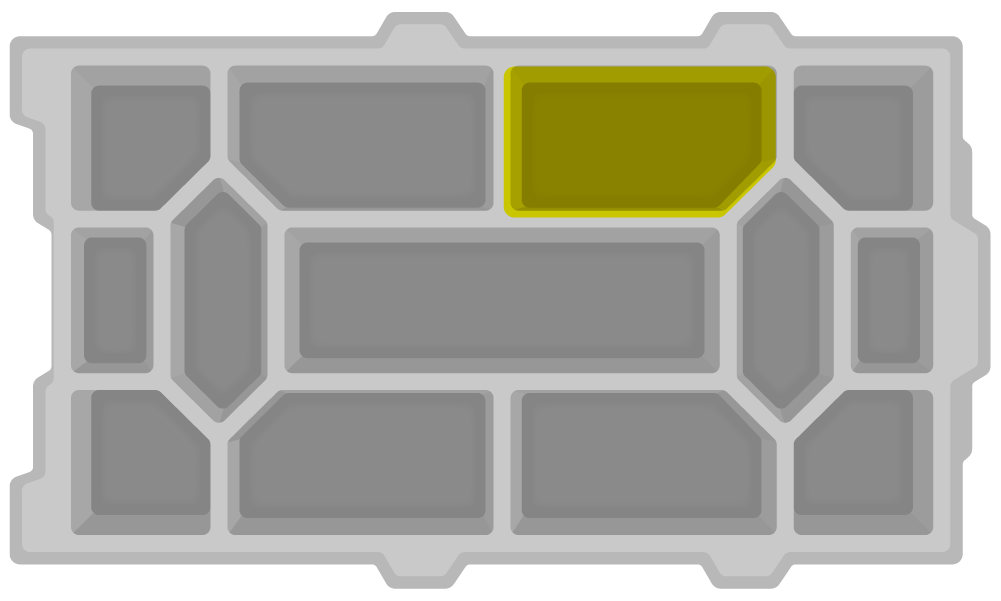

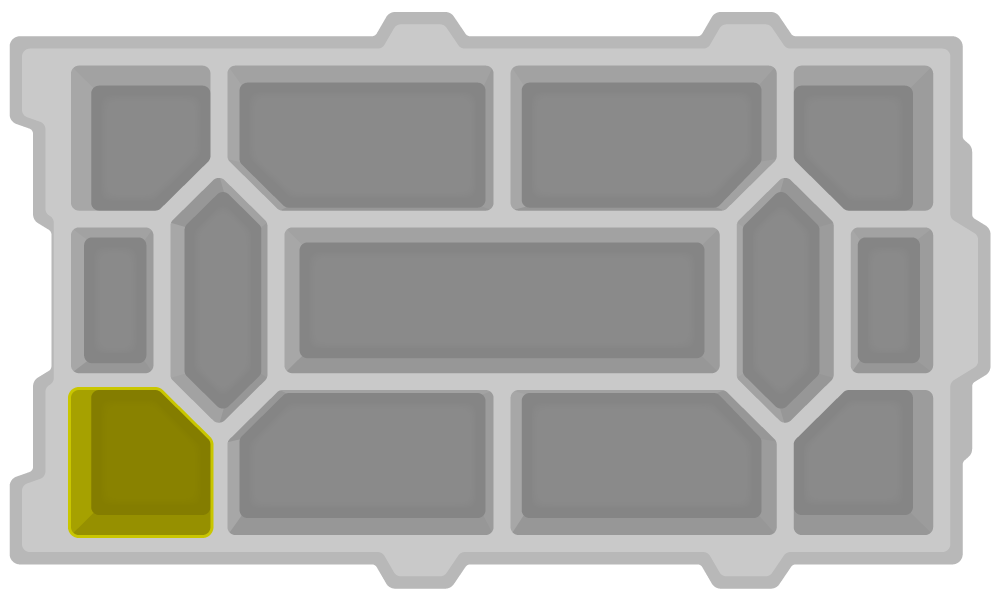

অবস্থান: এটি বিন বা ট্রে এর একটি চিত্র যেখানে সেই বিন বা ট্রেতে অংশটি কোথায় স্থাপন করা উচিত তা হাইলাইট সহ। এই তথ্যটি V5 ওয়ার্কসেল তৈরি করার সময়ও কার্যকর হতে পারে যদি একটি অংশ কোথায় অবস্থিত তার জন্য একটি অনুস্মারক প্রয়োজন হয়।
- সহায়ক ইঙ্গিত: এগুলি অবস্থান কলামে দেওয়া হয়েছে৷ এই ইঙ্গিতগুলি প্যাকেজিং, অংশ নম্বর সনাক্তকরণ বা অতিরিক্ত সংস্থার জন্য টিপস সম্পর্কিত অতিরিক্ত প্রসঙ্গ বা তথ্য প্রদান করে।
স্টোরেজ বিন 2: ট্রে 1
| অংশ | ছবি | পার্ট নম্বর | পরিমাণ | ব্যাগ নোট | অবস্থান |
|---|---|---|---|---|---|

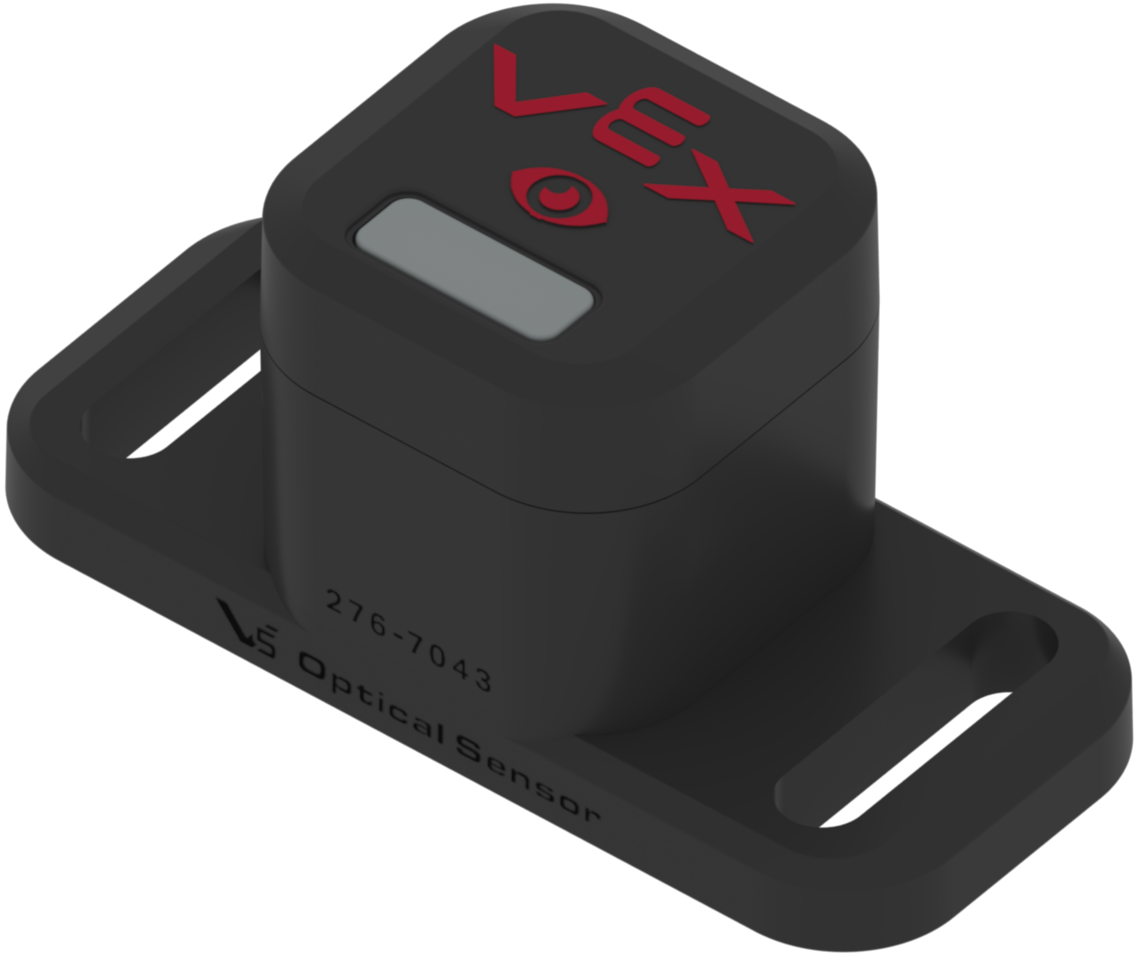

| V5 অপটিক্যাল সেন্সর | এই অংশটি এই প্যাকে আসে: 276-7832 পৃথক অংশ নম্বর: 276-7043 |
4 | এগুলো ওয়ার্কসেল ইলেকট্রনিক্স বক্সের অংশ হিসেবে আসে |
||

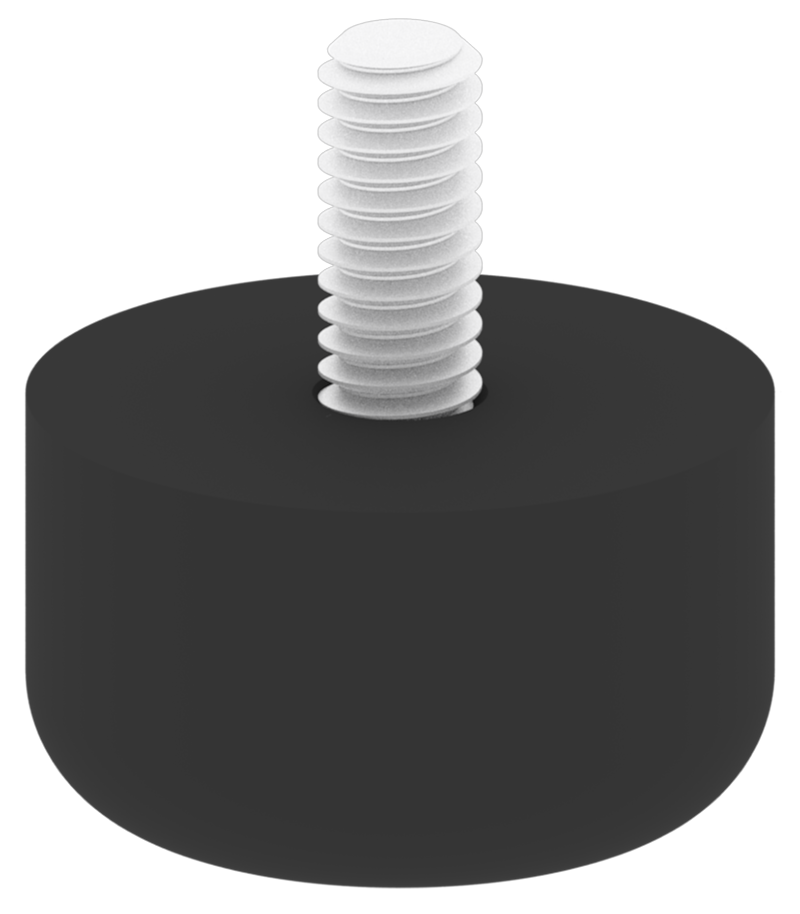

| রাবার বাম্পার | 276-7499-001 | 12 | 12 এর 1 প্যাকে আসে | ||

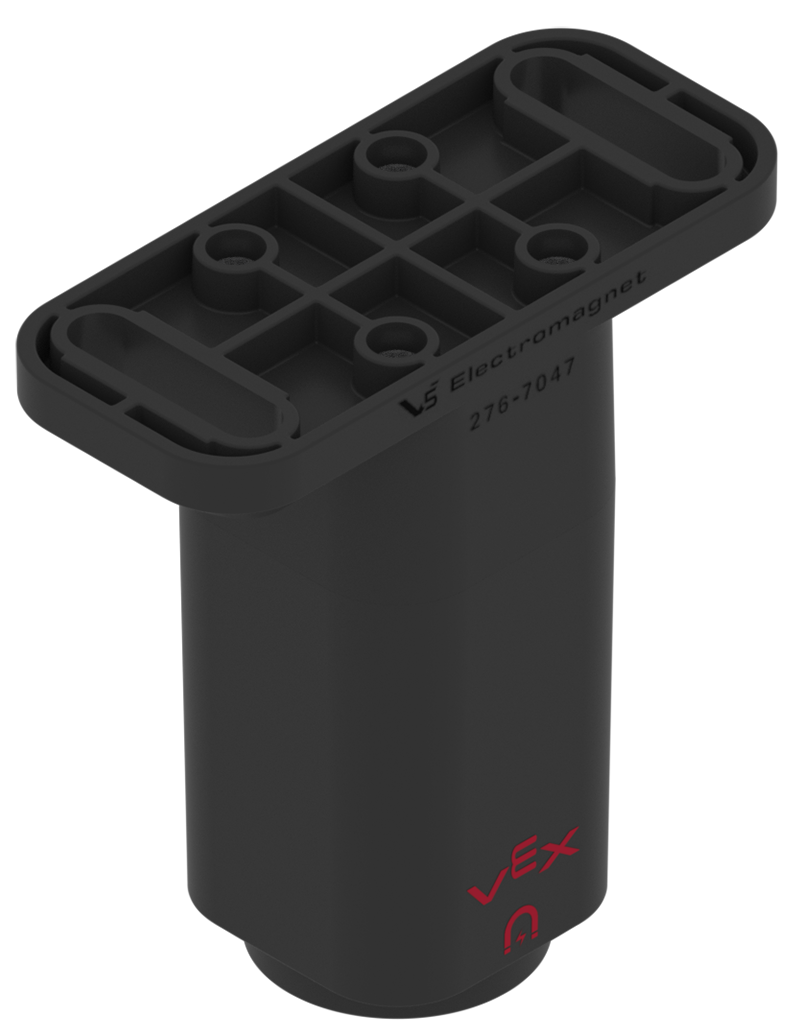

| V5 ইলেক্ট্রোম্যাগনেট | এই অংশটি এই প্যাকে আসে: 276-7832 পৃথক অংশ নম্বর: 267-7047 |
1 | এটি ওয়ার্কসেল ইলেকট্রনিক্স বক্সের অংশ হিসাবে আসে |
||

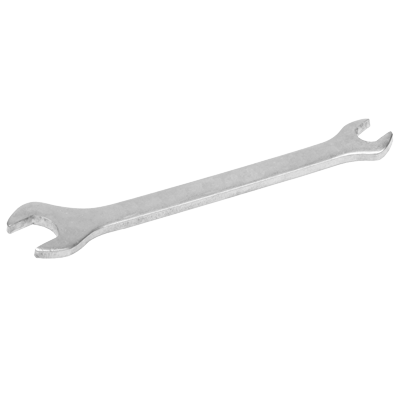

| খোলা শেষ রেঞ্চ | এই অংশটি এই প্যাকে আসে: 276-6650-804 পৃথক অংশ নম্বর: 267-4350-001 |
6 | এগুলি প্রতিযোগিতার সুপার কিট টুল ব্যাগের অংশ হিসাবে আসে। এটি একটি পরিষ্কার, লেবেলবিহীন ব্যাগ যাতে রয়েছে ওপেন এন্ড রেঞ্চ, স্টার ড্রাইভ কী এবং স্টার স্ক্রু ড্রাইভার। |
||
| লাইন ট্র্যাকার | 276-2154-001 | 6 | ৩টির মধ্যে ২টি প্যাকেজে আসে | ||

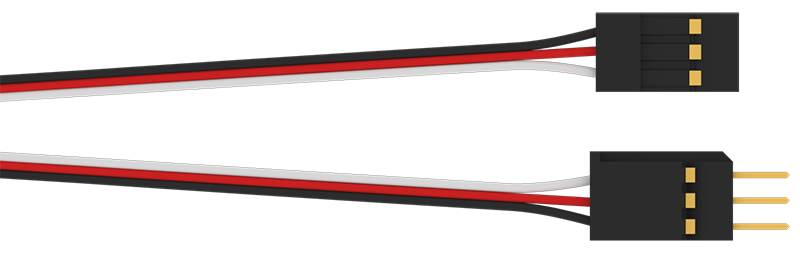

| 3 তারের এক্সটেনশন কেবল (24") | 276-1425-000 | 8 | 4 এর 2 টি প্যাকেজে আসে | ||

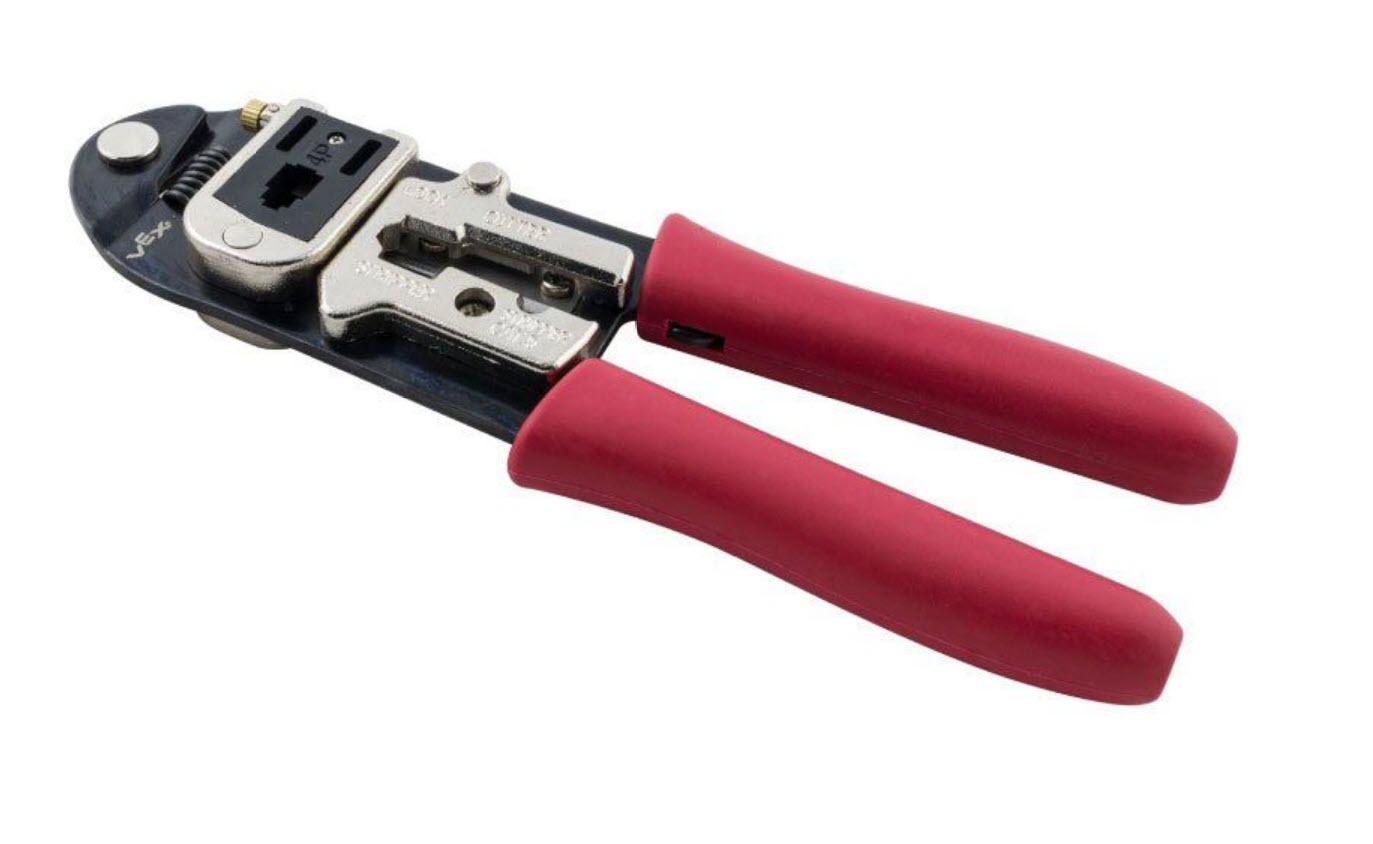

| V5 স্মার্ট কেবল ক্রিমিং টুল | 276-5773 | 1 | স্বতন্ত্রভাবে আসে | ||

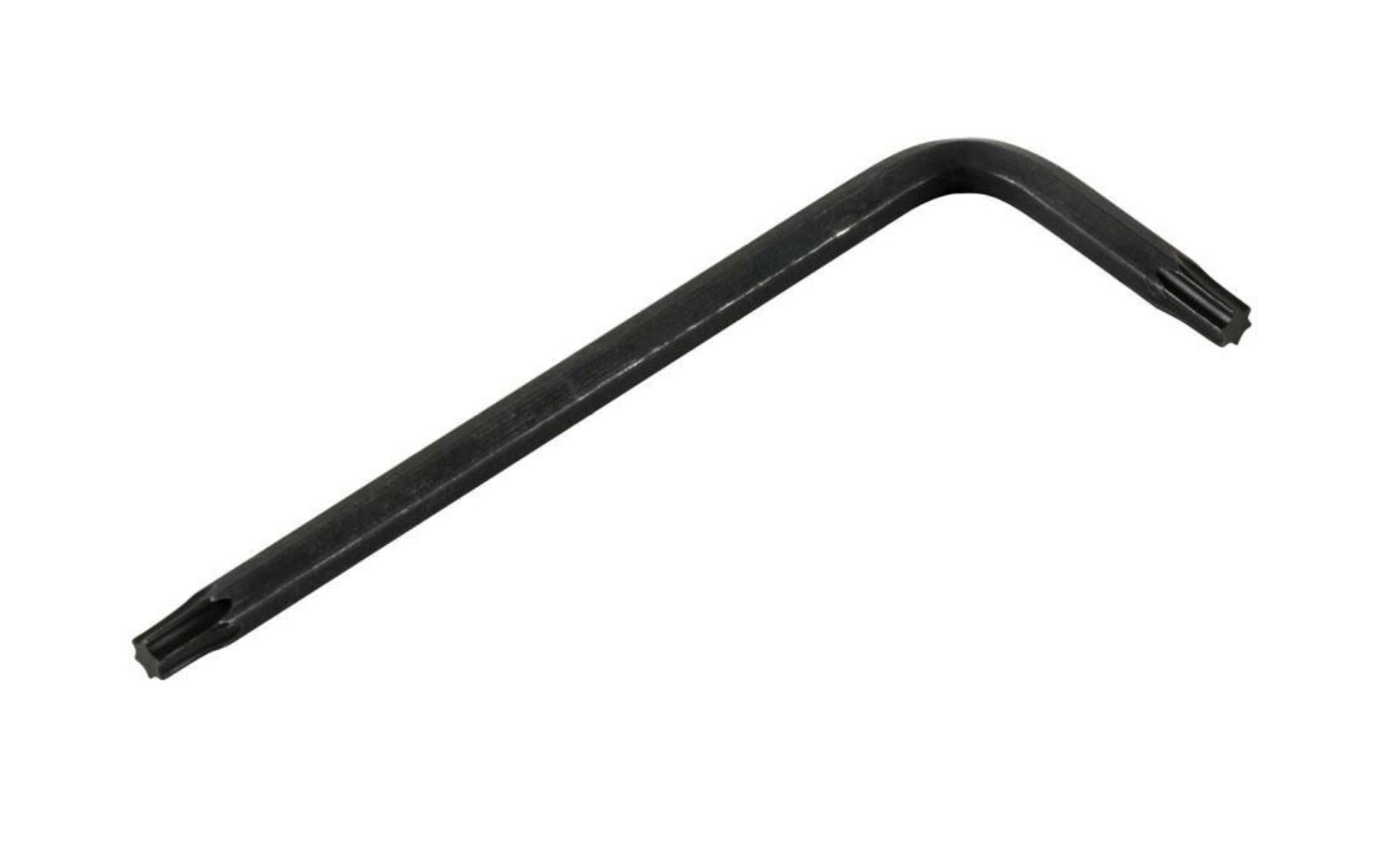

| T15 স্টার ড্রাইভ কী | এই অংশটি এই প্যাকে আসে: 276-6650-804 পৃথক অংশ নম্বর: 276-5011-001 |
2 | এগুলি প্রতিযোগিতার সুপার কিট টুল ব্যাগের অংশ হিসাবে আসে। এটি একটি পরিষ্কার, লেবেলবিহীন ব্যাগ যাতে রয়েছে ওপেন এন্ড রেঞ্চ, স্টার ড্রাইভ কী এবং স্টার স্ক্রু ড্রাইভার। |
||
| T8 স্টার ড্রাইভ কী | এই অংশটি এই প্যাকে আসে: 276-6650-804 পৃথক অংশ নম্বর: 276-5012-001 |
2 | |||
|

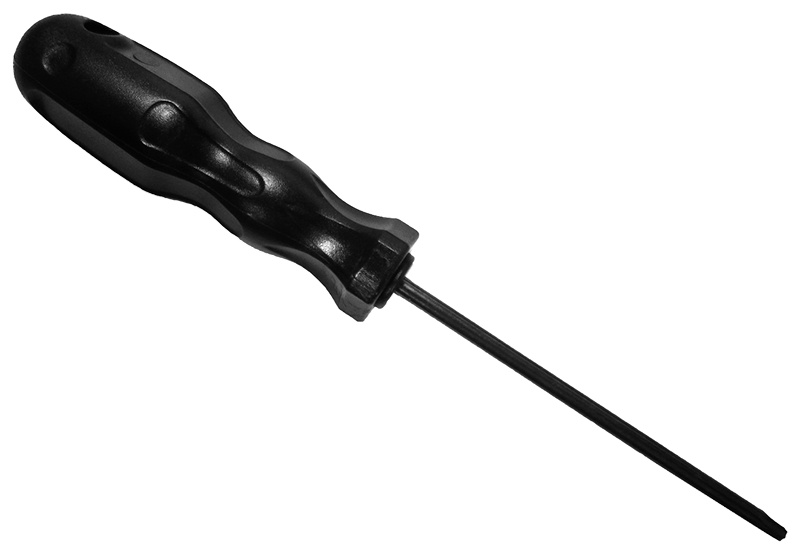

T15 স্টার স্ক্রু ড্রাইভার দ্রষ্টব্য: T15 স্ক্রু ড্রাইভারের বিভিন্ন রঙিন সংস্করণ রয়েছে। প্রাপ্ত রঙ তালিকাভুক্ত পণ্য ছবির সাথে নাও মিলতে পারে। |
এই অংশটি এই প্যাকে আসে: 276-6650-804 পৃথক অংশ নম্বর: 276-5236-002 |
4 | |||

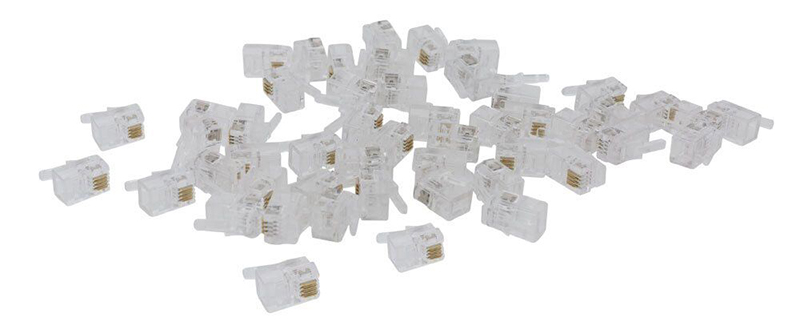

| V5 স্মার্ট কেবল সংযোগকারী | 276-5775-001 | 50 | 50 এর 1 ব্যাগে আসে | ||

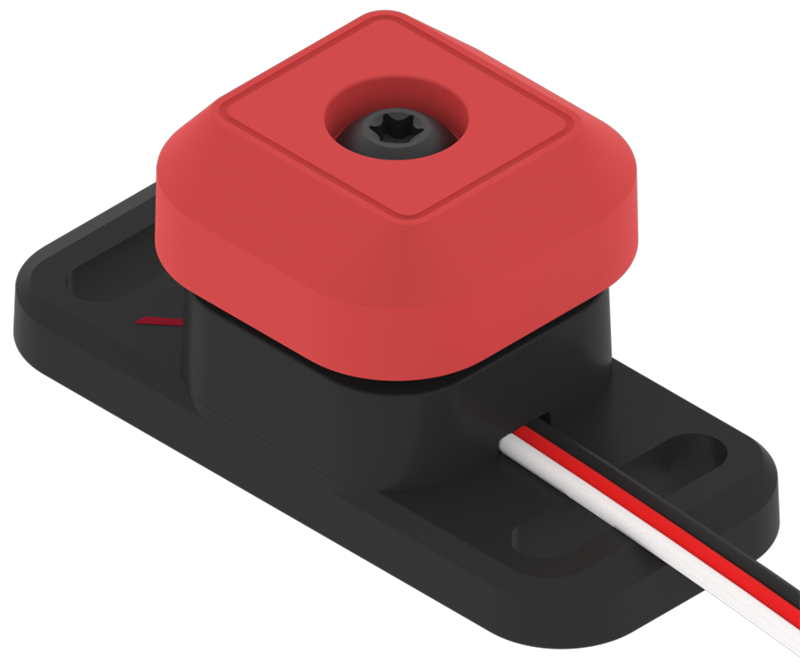

| V5 বাম্পার সুইচ v2 | 276-4858 | 2 | 2 এর 1 ব্যাগে আসে | ||

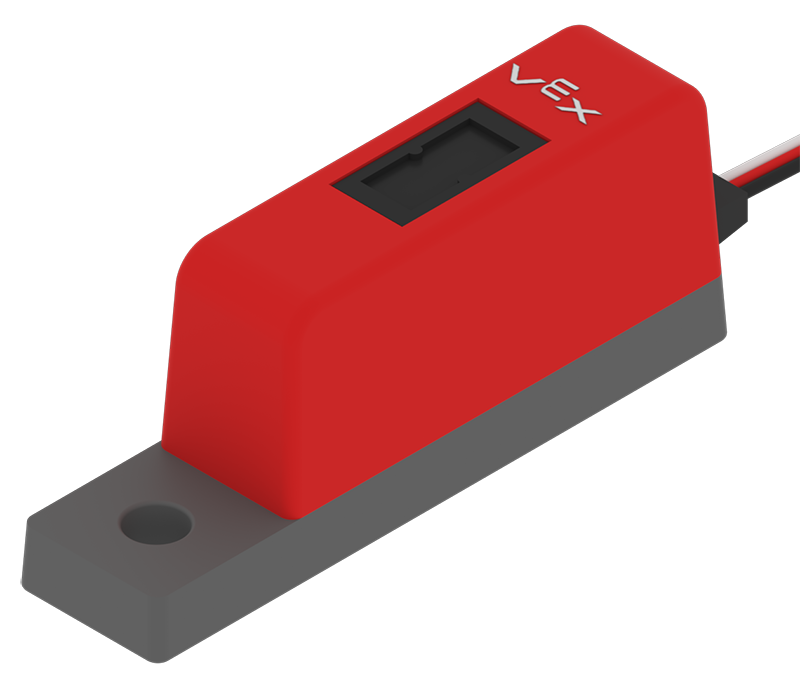

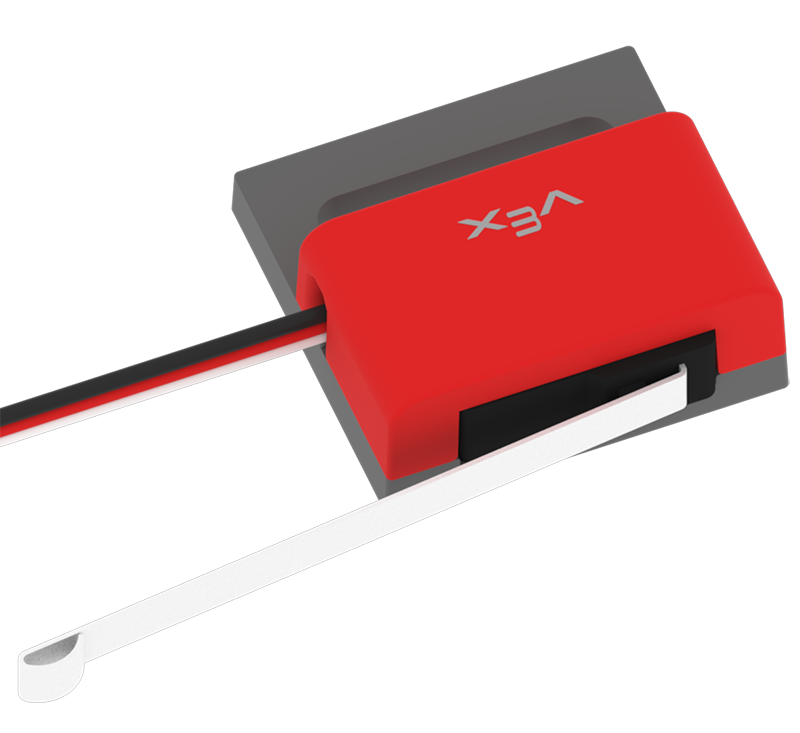

| সীমা সুইচ | 276-2174-000 | 2 | 2 এর 1 বাক্সে আসে | ||

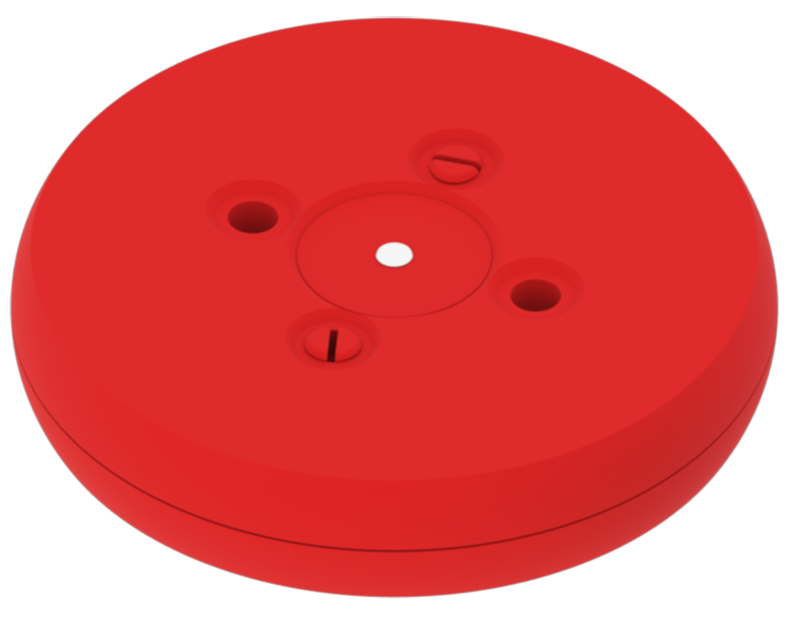

| লাল 5x পিচ ওজনযুক্ত ডিস্ক | এই অংশটি এই প্যাকে আসে: 276-7472-804 পৃথক অংশ নম্বর: 228-3445-2250 |
2 | 36টি ডিস্ক এক ব্যাগে আসবে। এই ট্রেতে স্থাপন করার জন্য প্রতিটি রঙের দুটি সরান। অন্য 30টি ডিস্ক বিন 3-এ যাবে। |
||

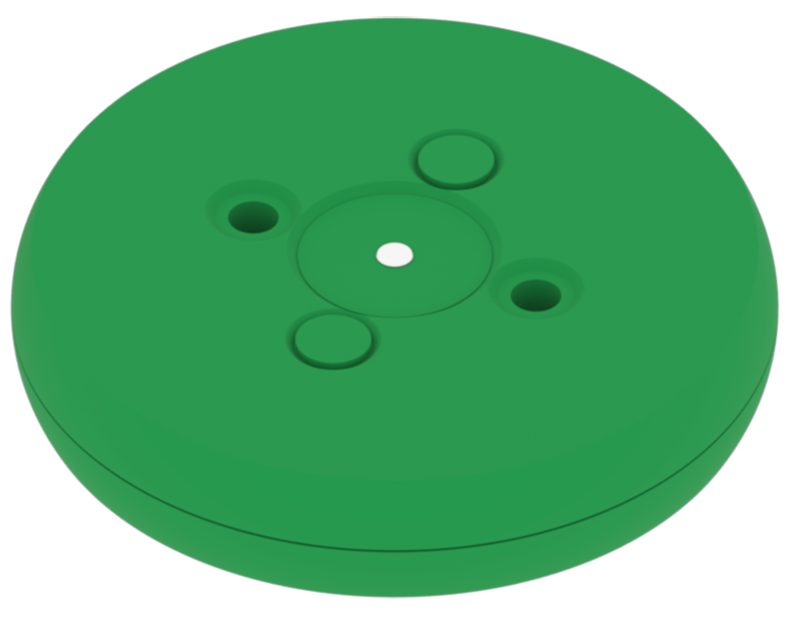

| সবুজ 5x পিচ ওজনযুক্ত ডিস্ক | এই অংশটি এই প্যাকে আসে: 276-7472-804 পৃথক অংশ নম্বর: 228-3450-2250 |
2 | |||

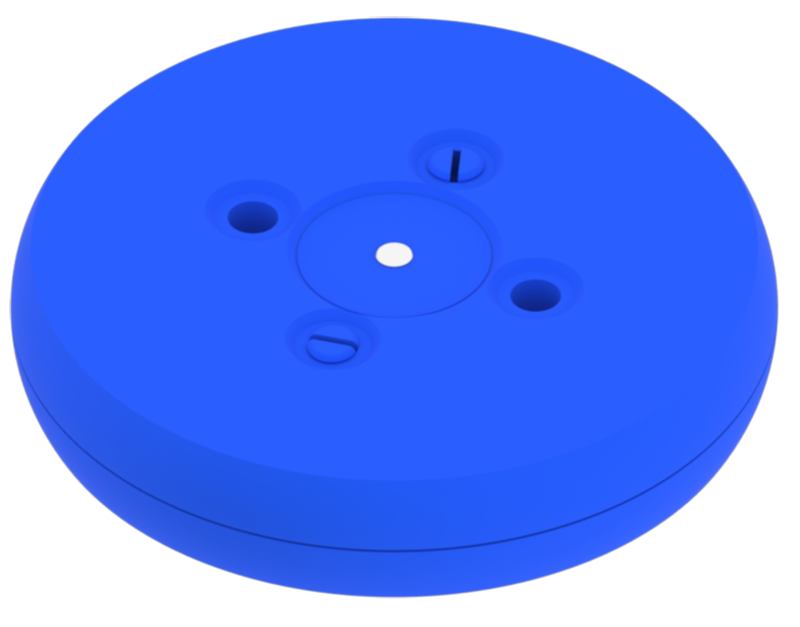

| নীল 5x পিচ ওজনযুক্ত ডিস্ক | এই অংশটি এই প্যাকে আসে: 276-7472-804 পৃথক অংশ নম্বর: 228-3196-2250 |
2 | |||
| 3 তারের এক্সটেনশন কেবল (36") | 276-1976-000 | 8 | 4 এর 2 টি প্যাকেজে আসে | ||

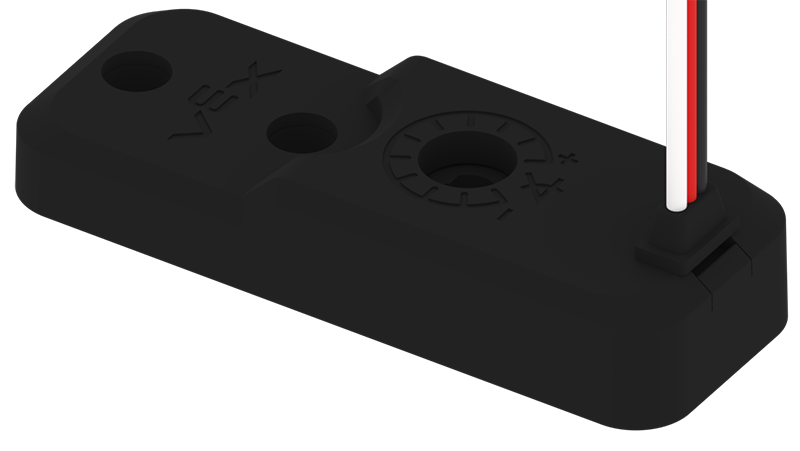

| পটেনশিওমিটার V2 | এই অংশটি এই প্যাকে আসে: 276-7832 পৃথক অংশ নম্বর: 276-7417-000 |
4 | এগুলো ওয়ার্কসেল ইলেকট্রনিক্স বক্সের অংশ হিসেবে আসে |
ওয়ার্কসেল কিট থেকে সমস্ত অংশ একবার স্টোরেজ বিন 2-এর ট্রে 1 এ স্থাপন করা হলে, ট্রে 1 এই চিত্রের মতো দেখাবে।
স্টোরেজ বিন 2: ট্রে 2
নোট: স্টোরেজ বিন 2 দুটি ট্রে ব্যবহার করে। স্টোরেজ বিন 3 একটি ট্রে ব্যবহার করে না। বিন 3 থেকে পাওয়া ট্রেটি স্টোরেজ বিন 2 এর ট্রে 2 হিসাবে ব্যবহার করা উচিত।
| অংশ | ছবি | পার্ট নম্বর | পরিমাণ | ব্যাগ নোট | অবস্থান |
|---|---|---|---|---|---|

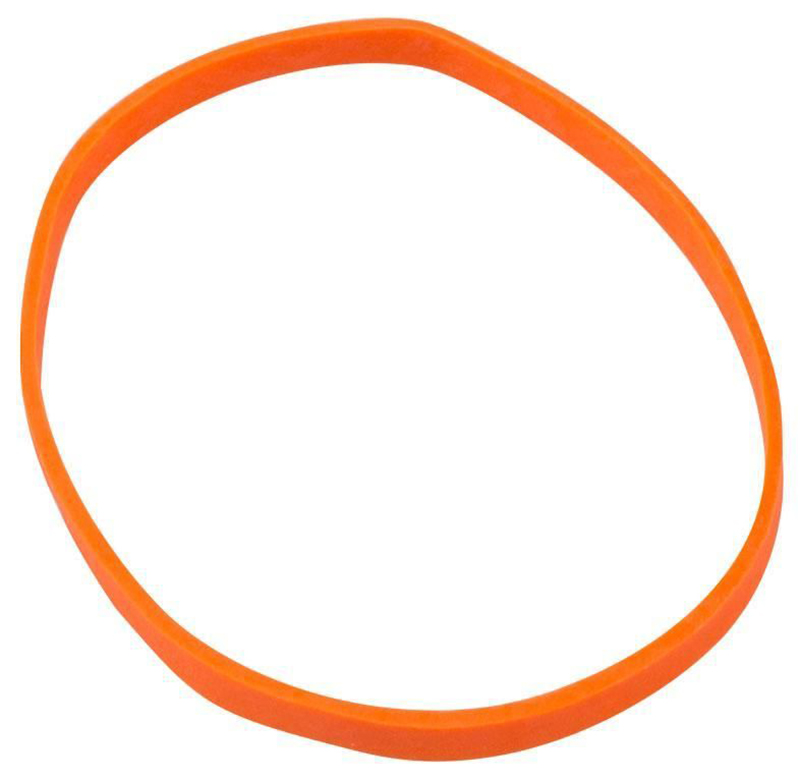

| সিলিকন রাবার ব্যান্ড #32 | 228-6633-468 | 10 | 10 এর 1 প্যাকে আসে | ||

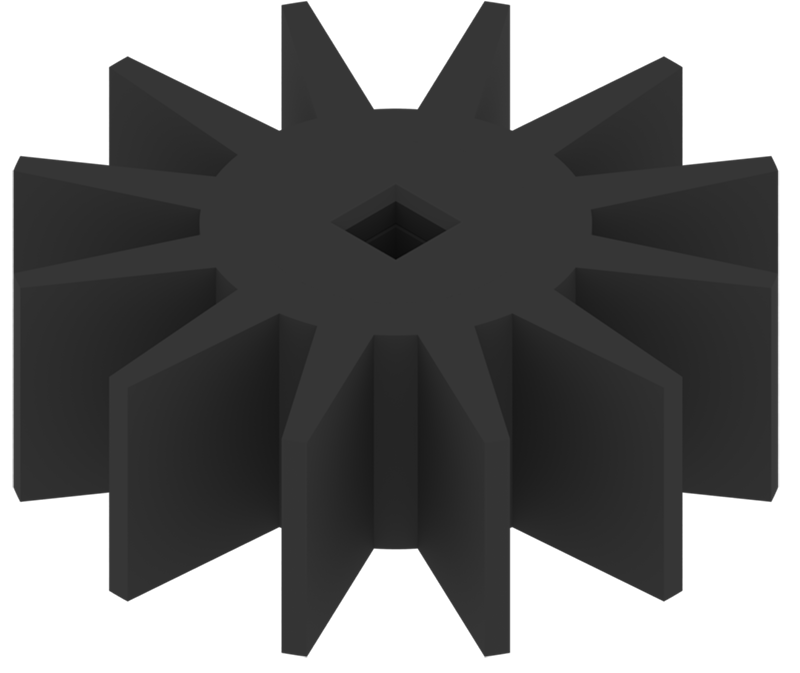

| ইনটেক রোলার | এই প্যাকেজে আসে: 276-1499 পৃথক অংশ নম্বর: 228-6633-000 |
8 | 8 এর 1 প্যাকে আসে | ||

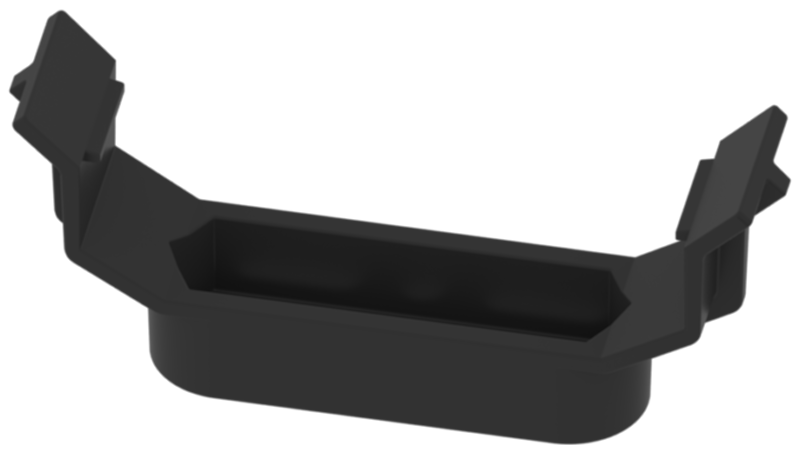

| V5 ব্যাটারি ক্লিপ | এই কিটে আসে: 270-7247-802 পৃথক অংশ নম্বর: 276-6020 |
2 | এই দুটি অংশ PLTW V5 আপগ্রেড কিট বক্সে আসে |
সহায়ক ইঙ্গিত: V5 ব্যাটারি সংযুক্ত করার সময়, আপনি শুধুমাত্র দুটি ব্যাটারি ক্লিপ ব্যবহার করবেন। রোবট ব্রেইন মাউন্ট অ্যাসেম্বলি (276-7152-002) ব্যবহার না করার সময় ব্যাটারি ক্লিপের সাথে আসা অন্য চার পাশের সংযুক্তিগুলি ব্যবহার করা যেতে পারে। |
|

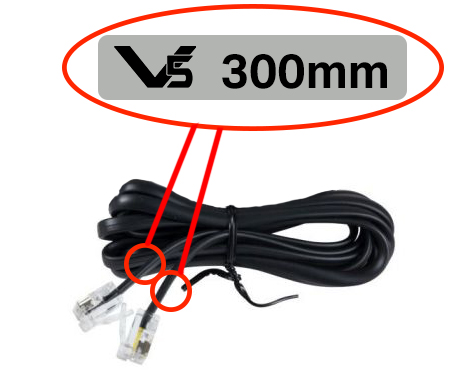

| 300mm V5 স্মার্ট ক্যাবলস | এই প্যাকেজে আসে: 276-6364 পৃথক অংশ নম্বর: 276-4860-020 |
3 | V5 স্মার্ট কেবলস স্টার্টার প্যাকে আসে |
||
| 600mm V5 স্মার্ট ক্যাবলস | এই অংশটি দুটি ব্যাগে আসে: 276-6364 276-4861 পৃথক অংশ নম্বর: 276-4860-030 |
3 | V5 স্মার্ট কেবলস স্টার্টার প্যাকে ১ পাওয়া যায়। V5 স্মার্ট কেবলস (লং অ্যাসোর্টমেন্ট)-এ ২ পাওয়া যায়। |
||
| 900mm V5 স্মার্ট ক্যাবলস | এই অংশটি দুটি ব্যাগে আসে: 276-6364 276-4861 পৃথক অংশ নম্বর: 276-4860-010 |
2 | V5 স্মার্ট কেবলস স্টার্টার প্যাকে ১টি থাকে। V5 স্মার্ট কেবলস (লং অ্যাসোর্টমেন্ট)-এ ১টি থাকে। |
||
| 1200mm V5 স্মার্ট ক্যাবলস | এই প্যাকেজে আসে: 276-4861 পৃথক অংশ নম্বর: 276-4861-020 |
1 | V5 স্মার্ট কেবলস (লং অ্যাসোর্টমেন্ট) প্যাকে আসে। |
||

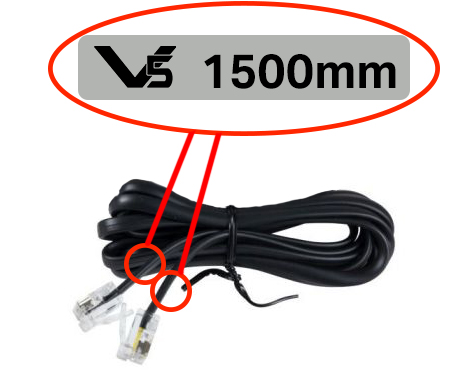

| 1500mm V5 স্মার্ট ক্যাবলস | এই প্যাকেজে আসে: 276-4861 পৃথক অংশ নম্বর: 276-4861-030 |
2 | V5 স্মার্ট কেবলস (লং অ্যাসোর্টমেন্ট) প্যাকে আসে। |
||

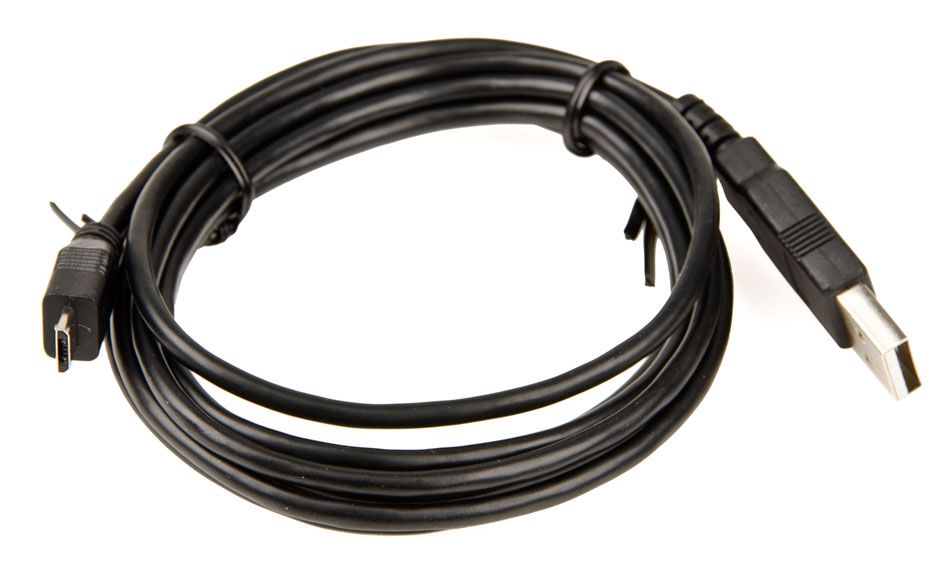

| ইউএসবি কেবল (এ-মাইক্রো) | এই কিটে আসে: 270-7247-802 পৃথক অংশ নম্বর: 228-2785 |
1 | এই অংশটি PLTW V5 আপগ্রেড কিট বক্সে আসে। |
||

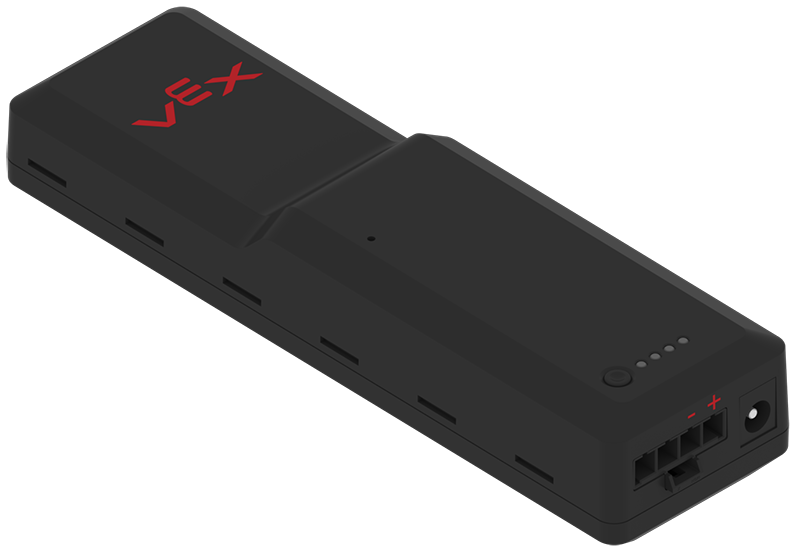

| V5 রোবট ব্যাটারি Li-Ion 1100mAh | এই কিটে আসে: 270-7247-802 পৃথক অংশ নম্বর: 276-4811 |
1 | এই অংশটি PLTW V5 আপগ্রেড কিট বক্সে আসে। |
||

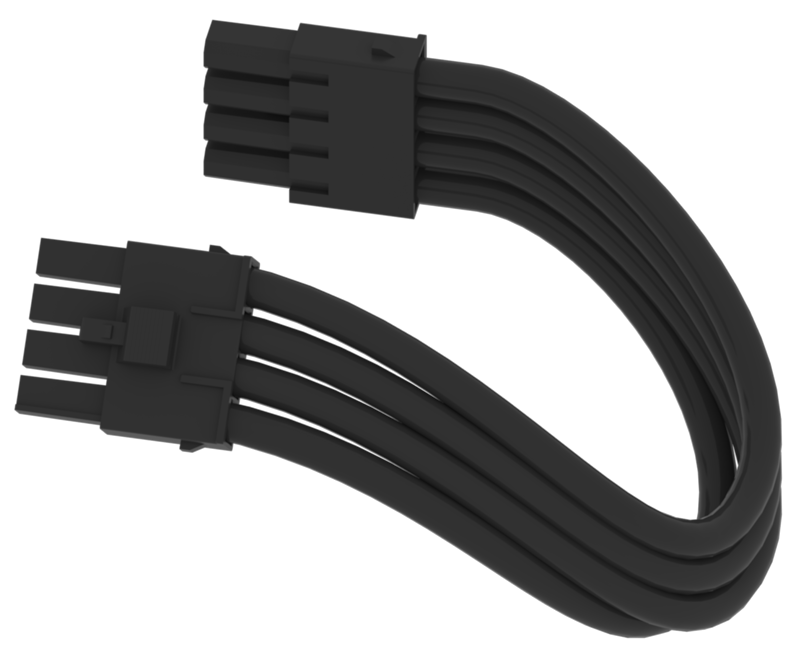

| V5 পাওয়ার ক্যাবল | এই কিটে আসে: 270-7247-802 পৃথক অংশ নম্বর: 276-4817 |
1 | এই অংশটি PLTW V5 আপগ্রেড কিট বক্সে আসে। |
||

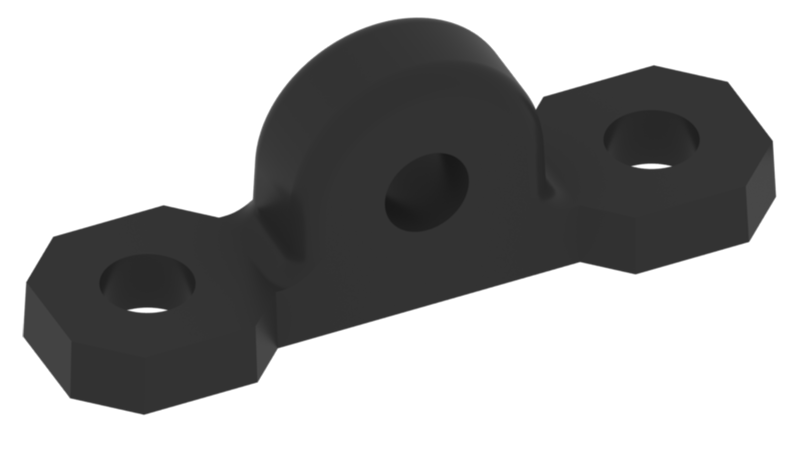

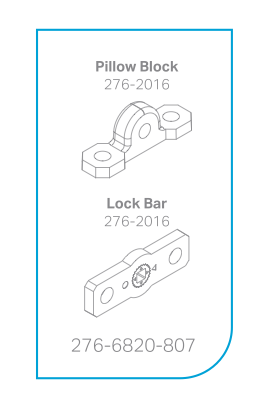

| বালিশ ব্লক | এই ব্যাগে আসে: 276-6820-807 পৃথক অংশ নম্বর: 276-2016-001 |
12 | এক ব্যাগে আসে |
||

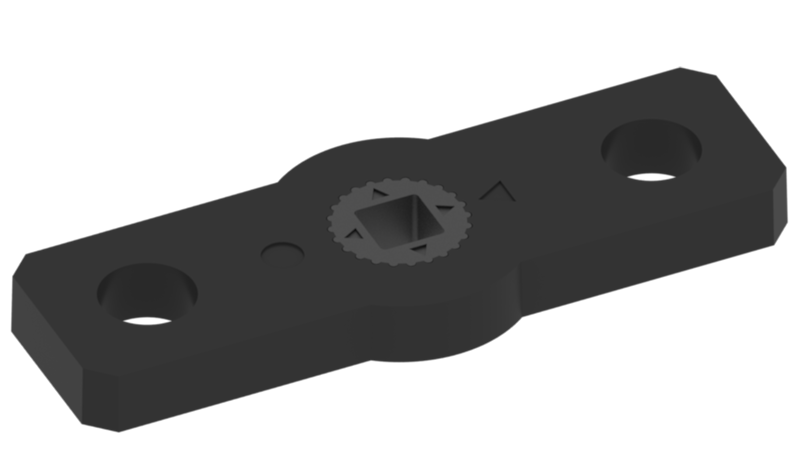

| লক বার সমাবেশ | এই ব্যাগে আসে: 276-6820-807 পৃথক অংশ নম্বর: 276-2016-002 |
8 | |||

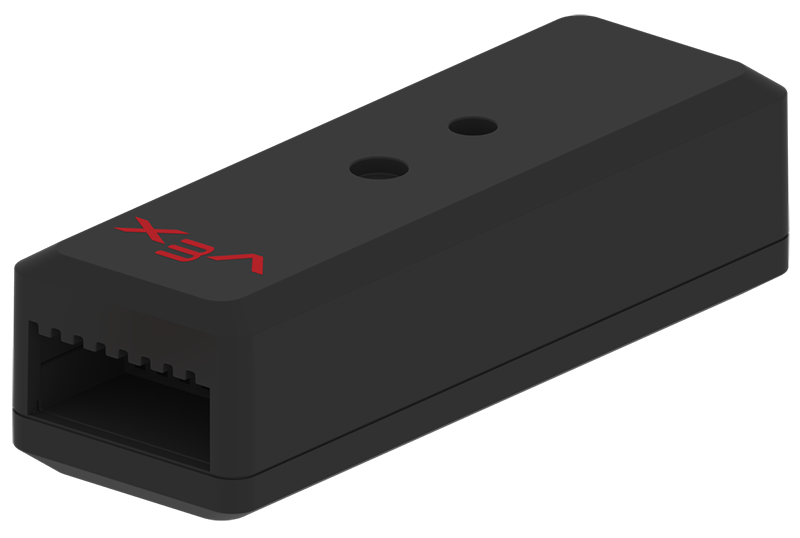

| V5 3-ওয়্যার এক্সপান্ডার | 276-5299 | 1 | এই স্বতন্ত্রভাবে আসে | ||

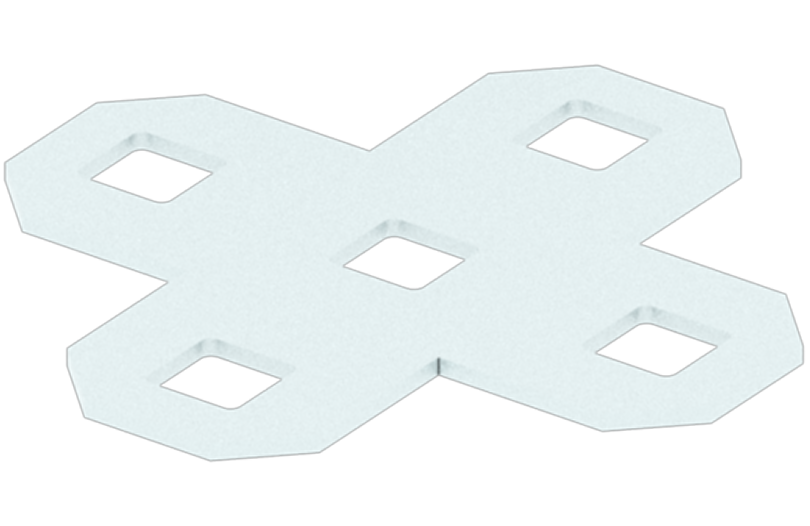

| প্লাস গাসেট | এই বাক্সে আসে: 276-6830 পৃথক অংশ নম্বর: 276-1110-001 |
2 |

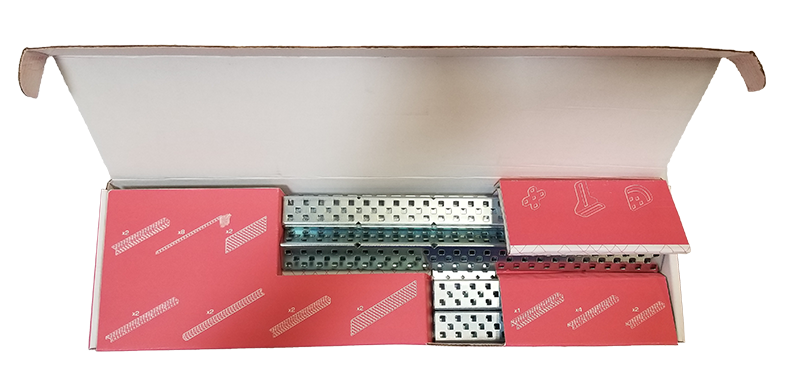

গাসেট প্যাকে প্রতিটি প্রকারের 4টি অন্তর্ভুক্ত রয়েছে। এই ট্রেতে স্থাপন করার জন্য প্রতিটি গাসেট ধরনের দুটি সরান। অন্যান্য gussets বিন 3 যেতে হবে. V5 ক্লাসরুম স্ট্রাকচার কিটে আসে |
||
| 90 ডিগ্রী গাসেট | এই বাক্সে আসে: 276-6830 পৃথক অংশ নম্বর: 276-1110-002 |
2 | |||

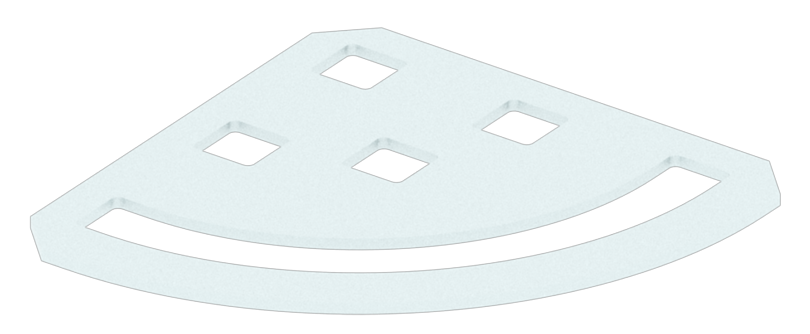

| কোণ গাসেট | এই বাক্সে আসে: 276-6830 পৃথক অংশ নম্বর: 276-1110-003 |
2 | |||

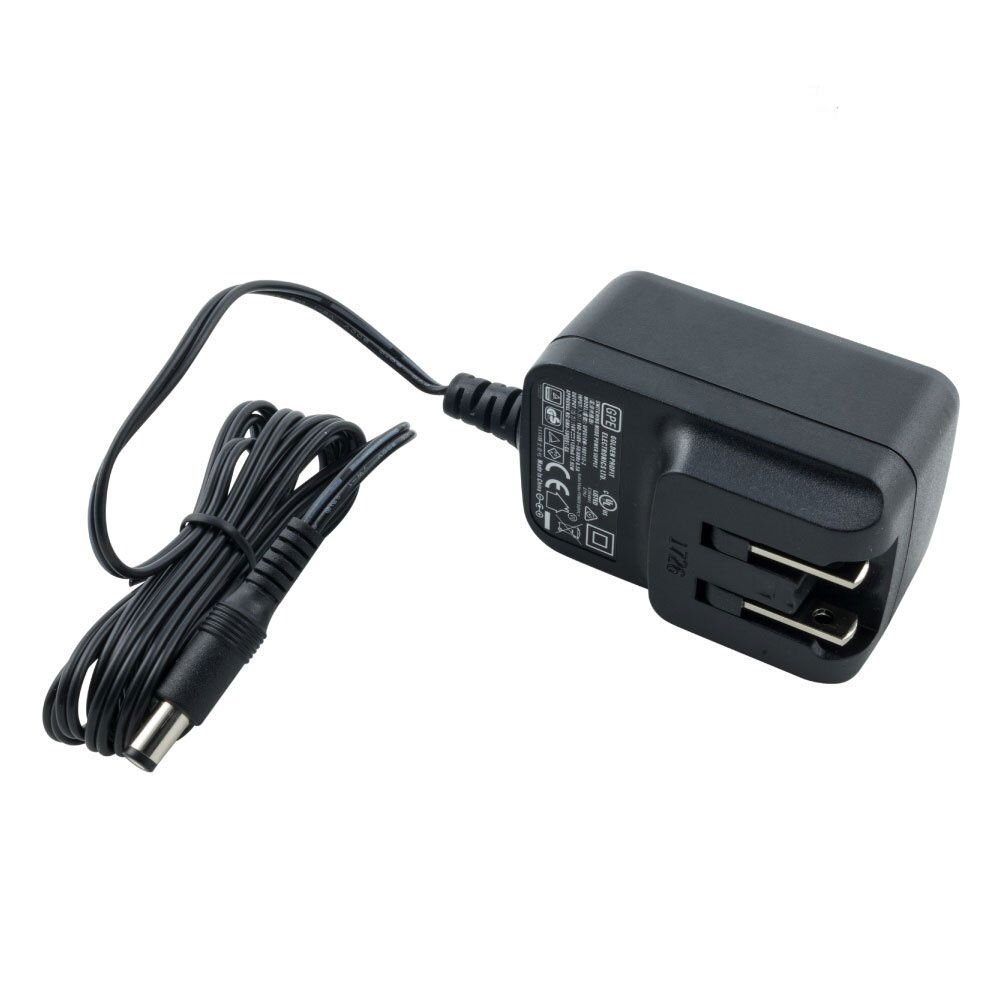

| V5 রোবট ব্যাটারি চার্জার | এই কিটে আসে: 270-7247-802 পৃথক অংশ নম্বর: 276-4812 |
1 | এই অংশগুলি PLTW V5 আপগ্রেড কিট বক্সে আসে৷ |
||

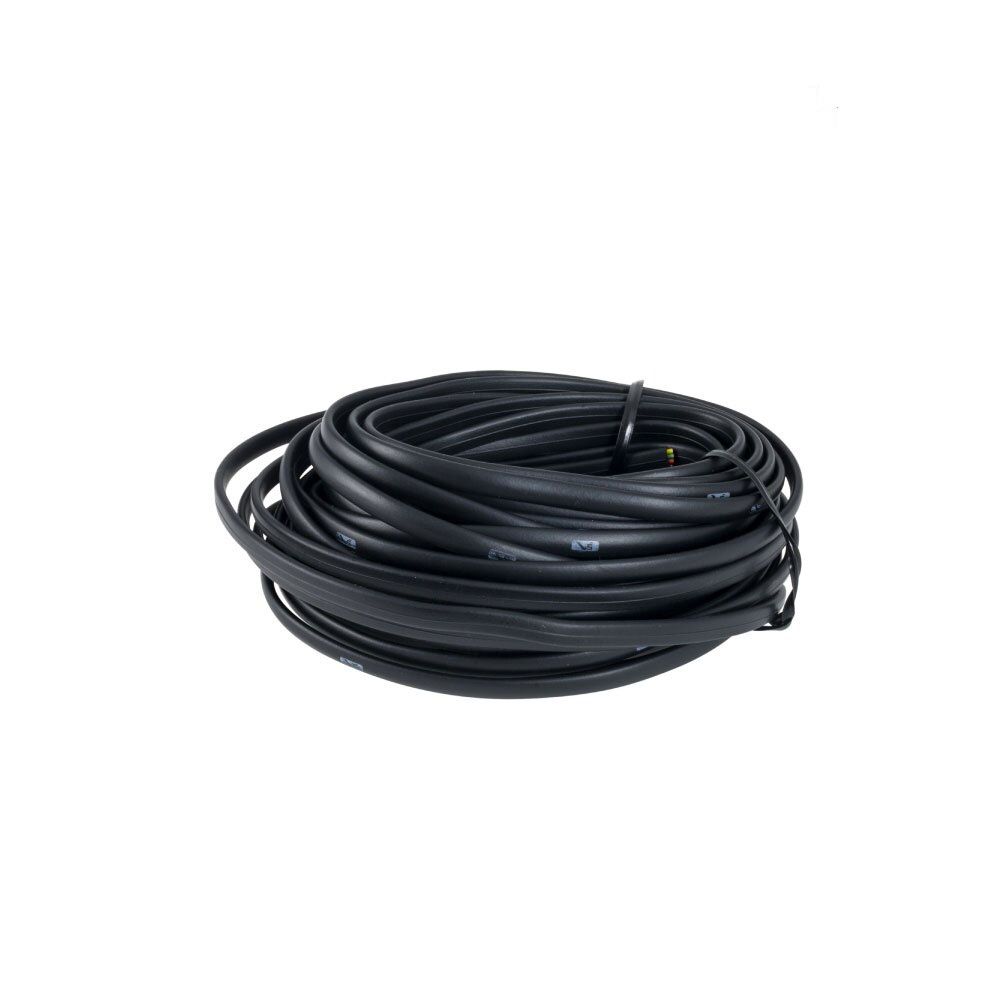

| V5 স্মার্ট কেবল স্টক (8m) | 276-5774 | 1 | 1 ব্যাগে আসে |

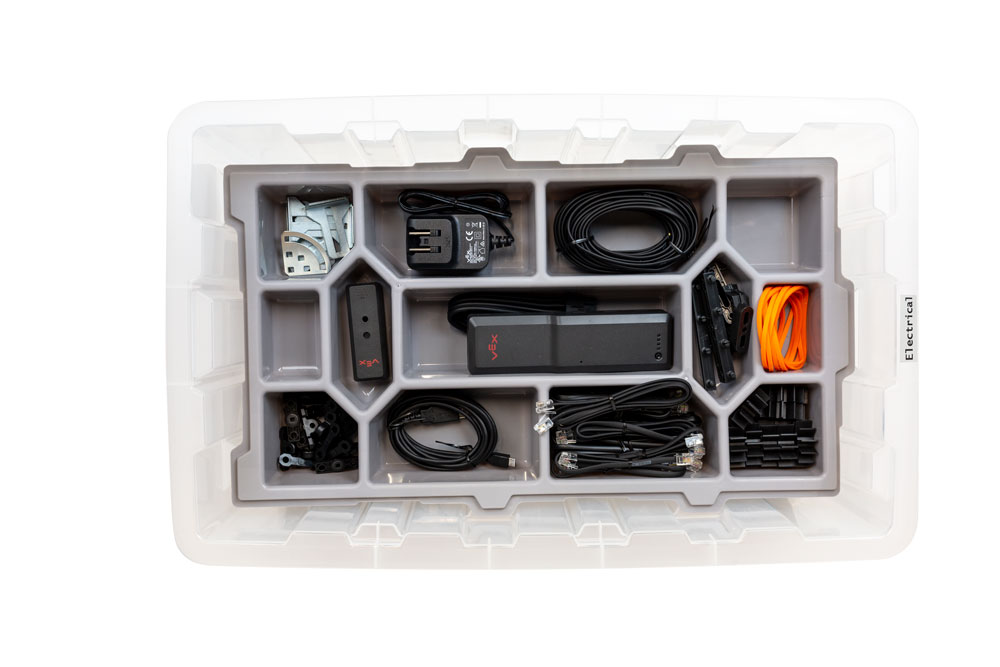

ওয়ার্কসেল কিট থেকে সমস্ত অংশ একবার স্টোরেজ বিন 2 এর ট্রে 2 এ স্থাপন করা হলে, ট্রে 2 এই চিত্রের মতো দেখাবে।
স্টোরেজ বিন 2: বেস
| অংশ | ছবি | পার্ট নম্বর | পরিমাণ | ব্যাগ নোট | অবস্থান |
|---|---|---|---|---|---|

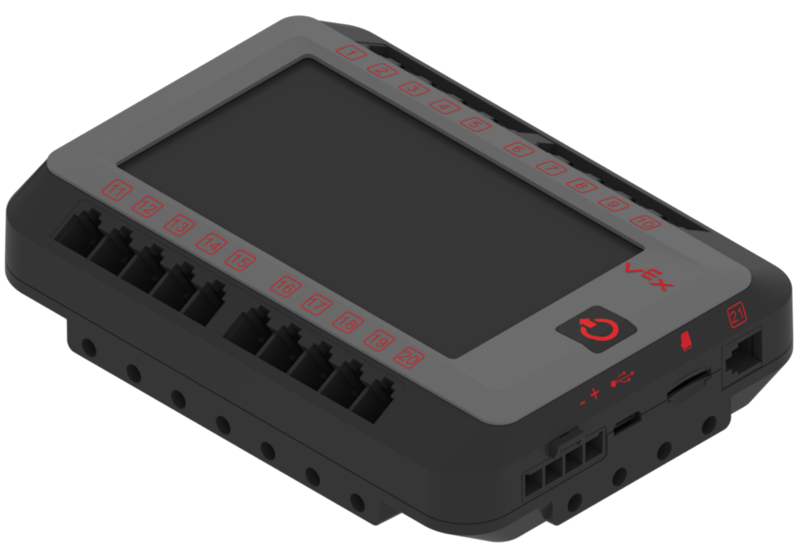

| V5 রোবট মস্তিষ্ক | এই কিটে আসে: 270-7247-802 পৃথক অংশ নম্বর: 276-4810 |
1 | এই অংশগুলি PLTW V5 আপগ্রেড কিট বক্সে আসে৷ |
||
| V5 স্মার্ট মোটর (11w) | এই কিটে আসে: 270-7247-802 পৃথক অংশ নম্বর: 276-4840 |
4 | এই অংশগুলি PLTW V5 আপগ্রেড কিট বক্সে আসে৷ |
||
| V5 স্মার্ট মোটর (5.5W) | এই অংশটি এই প্যাকে আসে: 276-7832 পৃথক অংশ নম্বর: 276-4842-000 |
8 | এগুলো ওয়ার্কসেল ইলেকট্রনিক্স বক্সের অংশ হিসেবে আসে |
||

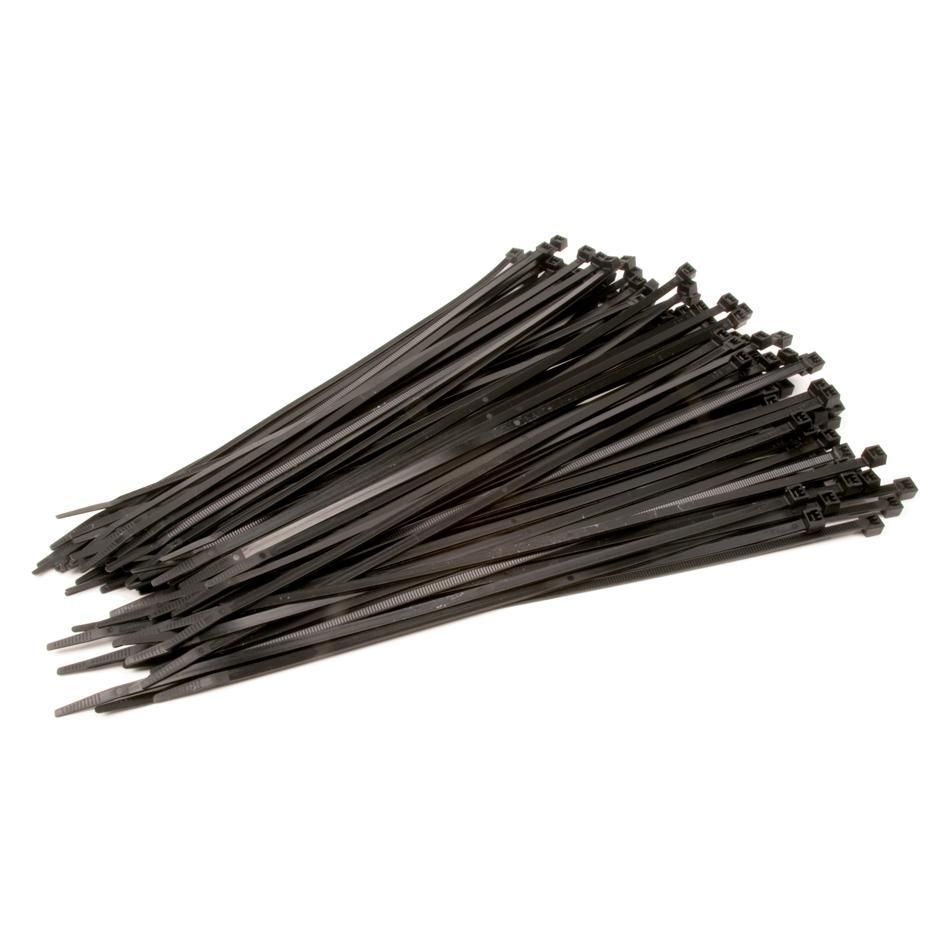

| 4" জিপ টাই | 276-1032 | 200 | 100 এর 2 প্যাকে আসে। |

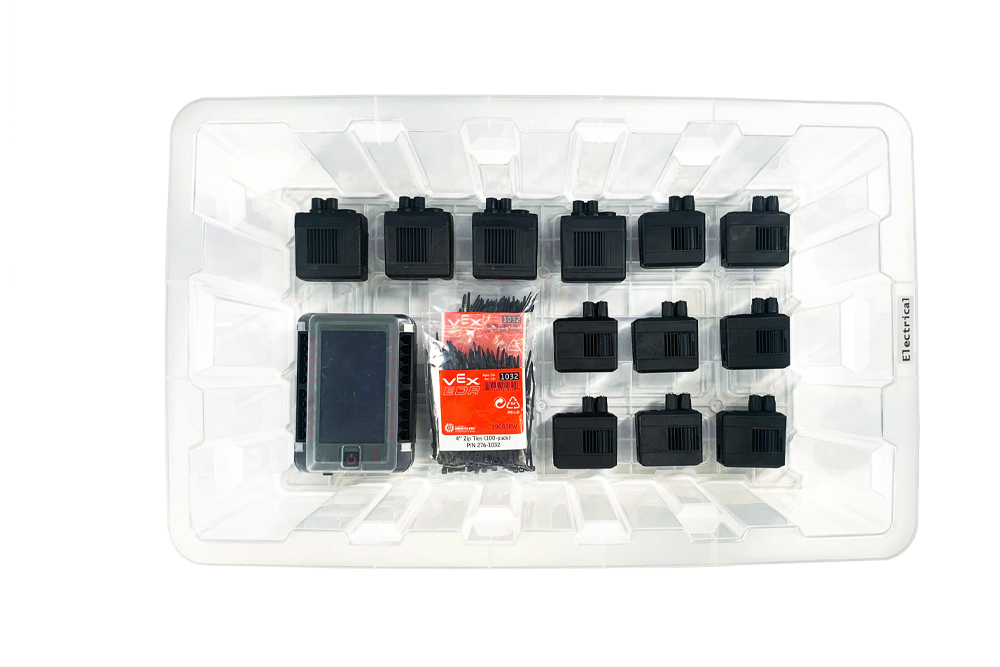

ওয়ার্কসেল কিট থেকে সমস্ত অংশ একবার স্টোরেজ বিন 2 এর বেসে স্থাপন করা হলে, বেসটি এই চিত্রের মতো দেখাবে।
