এই নিবন্ধটি V5 ওয়ার্কসেল কিটের টুকরোগুলিকে কভার করবে যা স্টোরেজ বিন 3 এ সংগঠিত হবে।
স্টোরেজ বিন 3 সংগঠিত করার জন্য শুধুমাত্র একটি উপাদান রয়েছে:
বেস
এই নিবন্ধটি বিন 3-এ প্রতিটি অংশকে সংগঠিত করে এবং বাম থেকে ডানে একটি টেবিল আকারে নিম্নলিখিত তথ্য সরবরাহ করে:
-
অংশ: এটি অংশের নাম। vexrobotics.com এ স্বতন্ত্রভাবে কেনার জন্য উপলব্ধ প্রতিস্থাপন অংশগুলির জন্য হাইপারলিঙ্ক প্রদান করা হয়।
ছবি: এটি অংশের একটি চিত্র। আপনার কিট আনবক্স করার সময় এবং V5 ওয়ার্কসেল তৈরি করার সময় রেফারেন্সের জন্য এটি ব্যবহার করুন। - অংশ সংখ্যা: যদি একটি অংশ একটি বড় কিট, ব্যাগ, বা বাক্সে আসে, কিট, ব্যাগ বা বাক্সের অংশ নম্বর এবং পৃথক অংশ নম্বর প্রদান করা হয়। আনবক্স করার সময় এবং তারপর V5 ওয়ার্কসেল তৈরি করার সময় আপনার টুকরোগুলি সনাক্ত করতে এই অংশ সংখ্যাগুলি ব্যবহার করুন।
- পরিমাণ: এটি প্রদান করা প্রতিটি অংশের পরিমাণ। আনবক্স করার সময় বিনের প্রতিটি অবস্থানে আপনার সঠিক সংখ্যক অংশ রয়েছে তা নিশ্চিত করতে এটি ব্যবহার করুন।
- ব্যাগ নোট: এই কলামটি সেই কিট, ব্যাগ বা বাক্সের অংশ বা অংশগুলি কীভাবে গ্রহণ করা হবে সে সম্পর্কে তথ্য সরবরাহ করে। যদি অংশগুলি একটি বড় কিট, ব্যাগ বা বাক্সে আসে, তাহলে রেফারেন্সের জন্য লেবেলের একটি চিত্র প্রদান করা হয়। আপনার কিট আনবক্স করার সময় রেফারেন্সের জন্য এগুলি ব্যবহার করুন।
-
অবস্থান: এটি বিনের একটি চিত্র যেখানে সেই বিনে অংশটি কোথায় স্থাপন করা উচিত তা হাইলাইট সহ। এই তথ্যটি V5 ওয়ার্কসেল তৈরি করার সময়ও কার্যকর হতে পারে যদি একটি অংশ কোথায় অবস্থিত তার জন্য একটি অনুস্মারক প্রয়োজন হয়।
- সহায়ক ইঙ্গিত: এগুলি অবস্থান কলামে দেওয়া হয়েছে৷ এই ইঙ্গিতগুলি প্যাকেজিং, অংশ নম্বর সনাক্তকরণ বা অতিরিক্ত সংস্থার জন্য টিপস সম্পর্কিত অতিরিক্ত প্রসঙ্গ বা তথ্য প্রদান করে।
স্টোরেজ বিন 3: বেস
| অংশ | ছবি | পার্ট নম্বর | পরিমাণ | ব্যাগ নোট | অবস্থান |
|---|---|---|---|---|---|

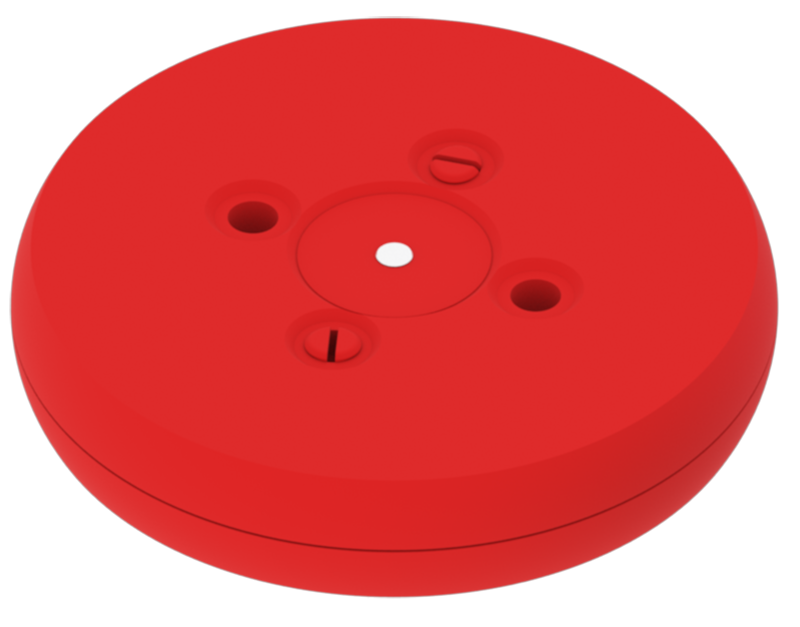

| লাল 5x পিচ ওজনযুক্ত ডিস্ক |
এই অংশটি এই প্যাকে আসে: 276-7472-804 পৃথক অংশ সংখ্যা: 228-3445-2250 |
10 | 36টি ডিস্ক এক ব্যাগে আসবে। প্রতিটি রঙের দুটি করে বিন 2 এ স্থাপন করা হবে। অন্য 30টি ডিস্ক বিন 3-এ যাবে। |
সহায়ক ইঙ্গিত: এই বিনের মধ্যে ডিস্কগুলিকে একত্রে রাখতে একটি বড় পুনরুদ্ধারযোগ্য ব্যাগ ব্যবহার করুন৷ এগুলি সব 30টি ডিস্কের সাথে বা রঙ দ্বারা আলাদা করা 3টি ব্যাগে রাখা যেতে পারে। |
|

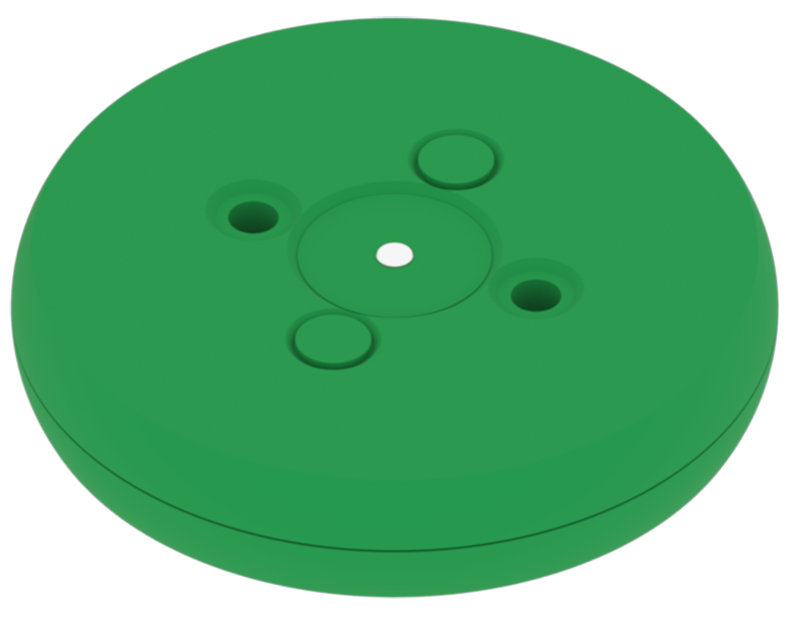

| সবুজ 5x পিচ ওজনযুক্ত ডিস্ক | এই অংশটি এই প্যাকে আসে: 276-7472-804 পৃথক অংশ নম্বর: 228-3450-2250 |
10 | |||

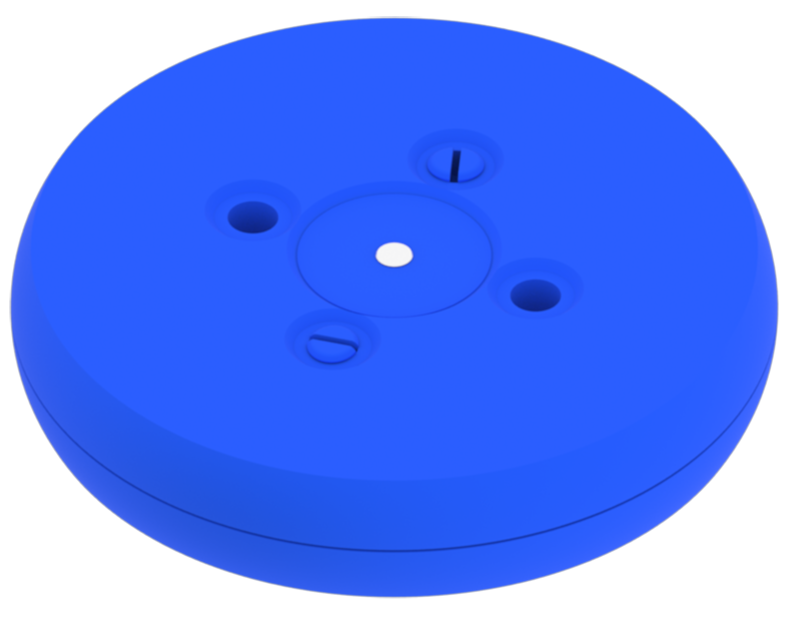

| নীল 5x পিচ ওজনযুক্ত ডিস্ক | এই অংশটি এই প্যাকে আসে: 276-7472-804 পৃথক অংশ নম্বর: 228-3196-2250 |
10 | |||

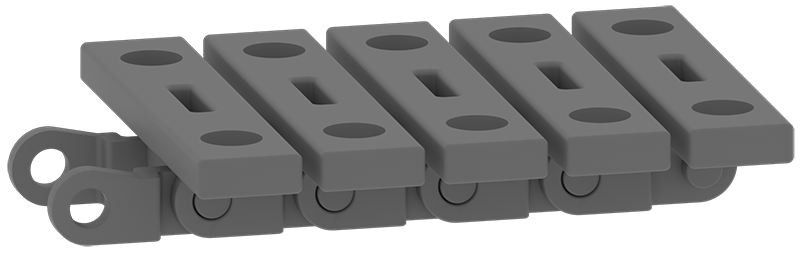

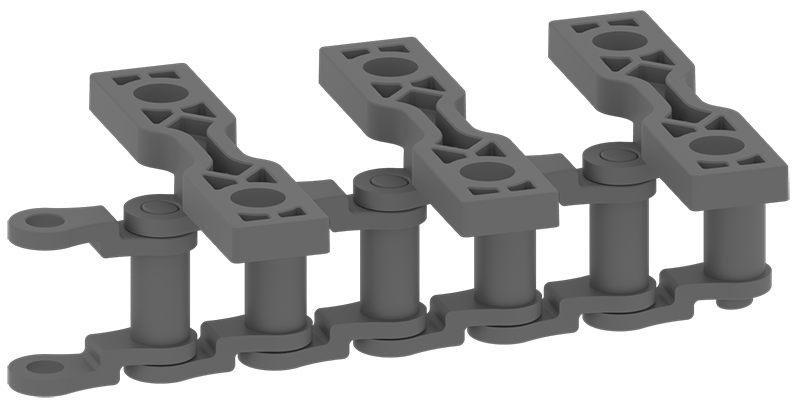

| উচ্চ শক্তি চেইন সংযুক্তি লিঙ্ক কিট | 276-7578 | 18টি লিঙ্ক | 6 টি লিঙ্কের একাধিক ব্যাগে আসে। বিন 1-এর জন্য শুধুমাত্র একটি ব্যাগ প্রয়োজন। অন্য ব্যাগগুলি বিন 3-এ রাখা হবে। |
||

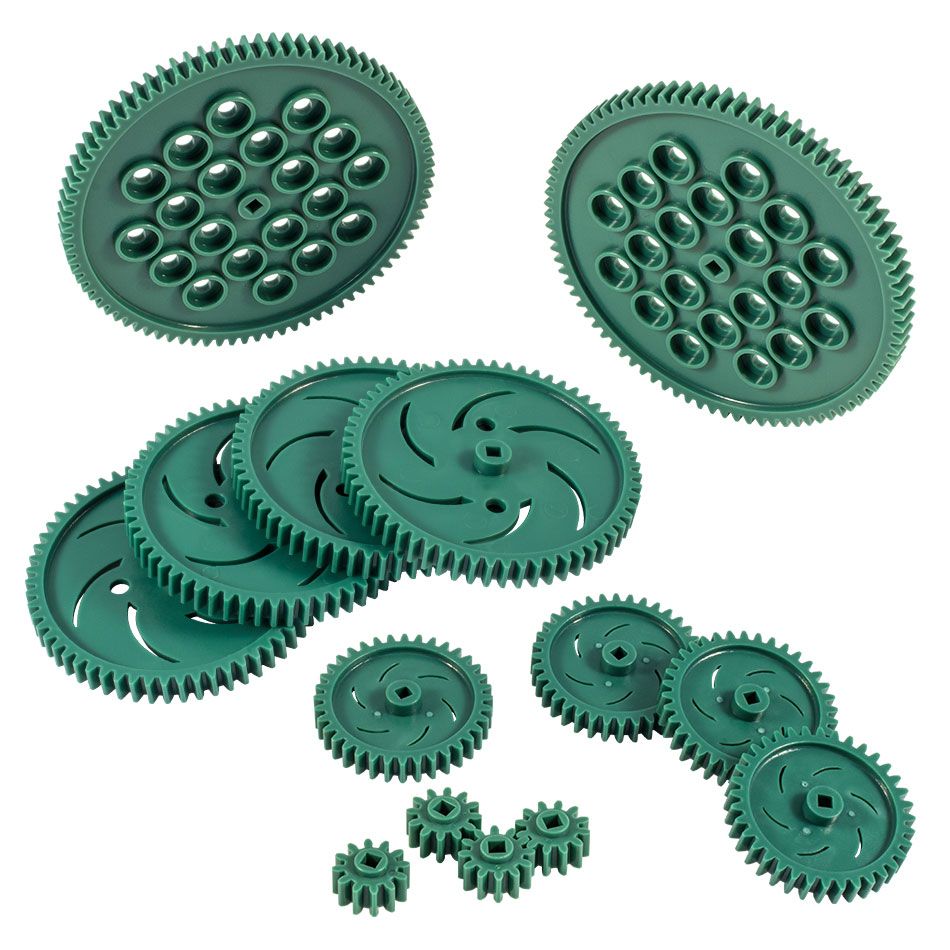

| গিয়ার কিট | 276-2169 | 1 | এক বাক্সে আসে। | ||
|

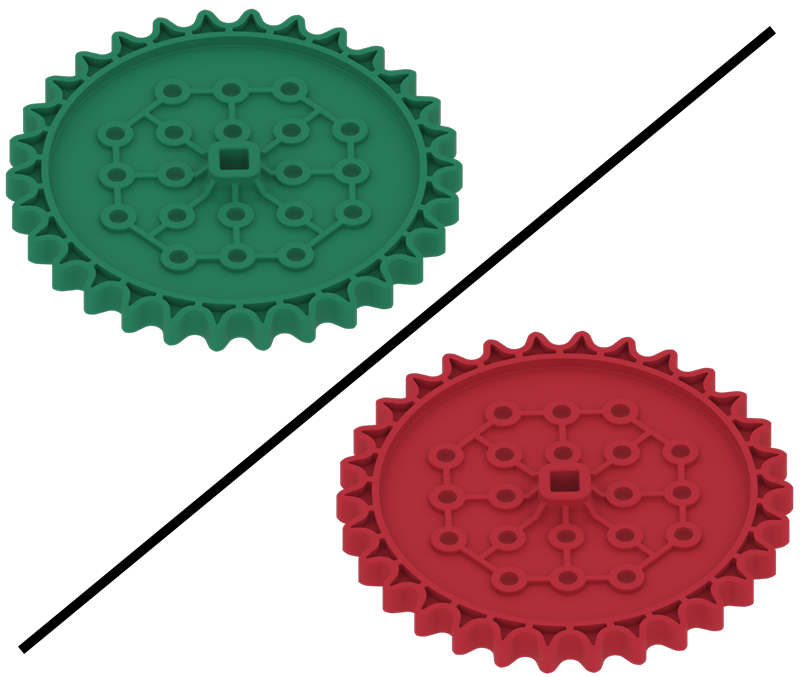

30T উচ্চ শক্তির স্প্রোকেট দ্রষ্টব্য: এই অংশটি বর্তমানে সবুজ থেকে লালে রূপান্তরিত হচ্ছে৷ |
এই অংশটি একটি প্যাকে আসে: 276-3880 পৃথক অংশ সংখ্যা: 276-2252-007 |
8 | উচ্চ শক্তি 30-টুথ স্প্রোকেট প্যাকগুলিতে আসে। এই 4-প্যাকের মধ্যে শুধুমাত্র দুটি বিন 3-এর জন্য প্রয়োজন। অন্য প্যাকটি বিন 1-এ যাবে। |
||

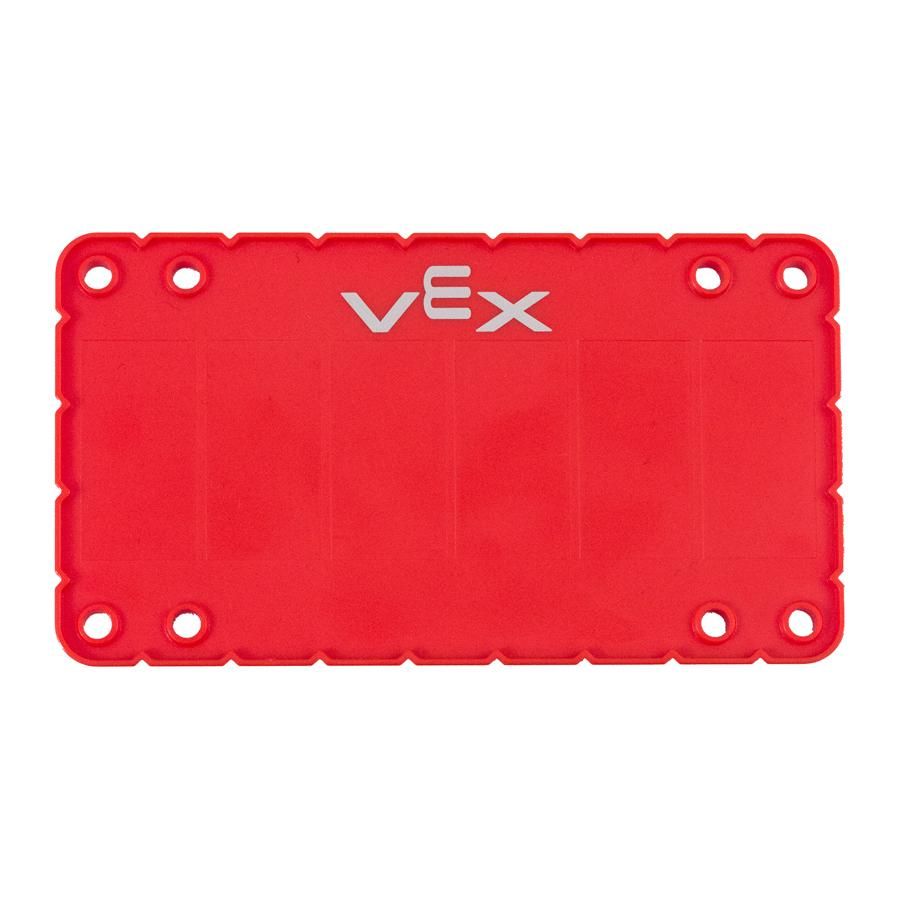

| লাল VRC লাইসেন্স প্লেট | এই অংশটি এই কিটে আসে: 276-7472-803 পৃথক অংশ নম্বর: 276-3938-002 |
1 | এই অংশগুলি এক ব্যাগে আসে। |
||
| লাইসেন্স প্লেট বর্ণমালা শীট | এই অংশটি এই কিটে আসে: 276-7472-803 পৃথক অংশ নম্বর: 276-3936-001 |
1 | |||

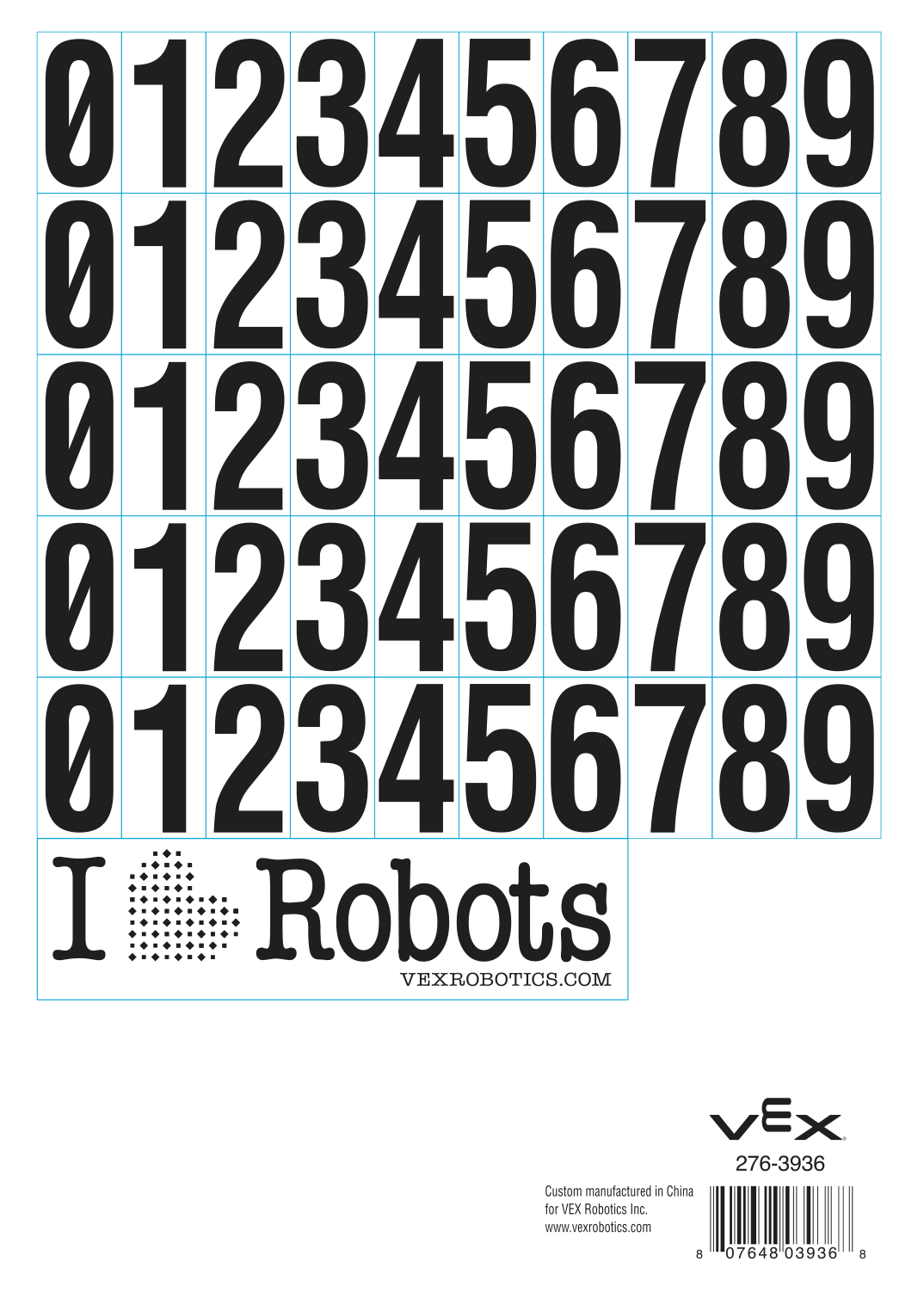

| লাইসেন্স প্লেট নম্বর স্টিকার শীট | এই অংশটি এই কিটে আসে: 276-7472-803 পৃথক অংশ নম্বর: 276-3936-001 |
1 | |||
| উচ্চ শক্তি পরিবাহক চেইন | 276-7141 | 18টি চেইন | 6 চেইনের একাধিক ব্যাগে আসে। বিন 1-এর জন্য শুধুমাত্র একটি ব্যাগ প্রয়োজন। অন্য ব্যাগগুলি বিন 3-এ রাখা হবে। |
||

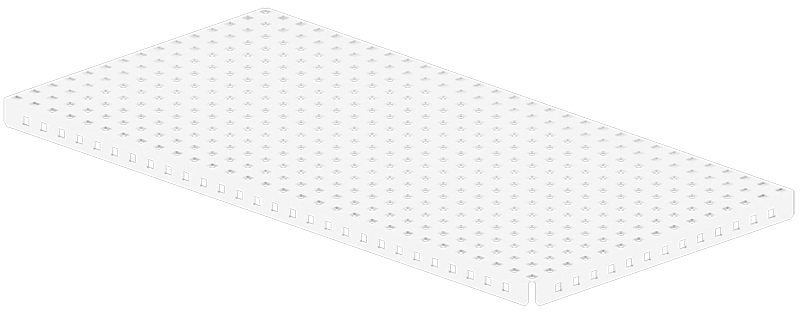

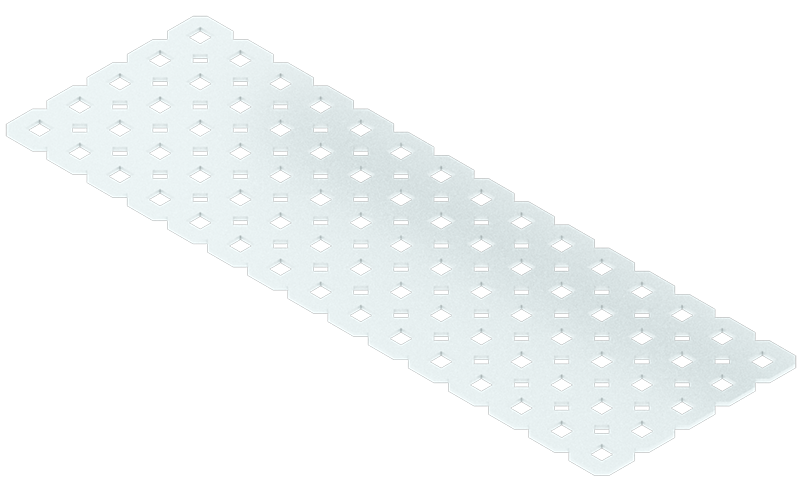

| 15x30 বেস প্লেট | 276-1341-003 | 3 | এগুলি দুটি বেস প্লেটের তিনটি বাক্সে আসে। তিনটির দুটি সেট তৈরি করতে আপনার স্টোরেজ বিন সাজানোর সময় আপনাকে এই বাক্সগুলির একটি খুলতে হবে। |
||

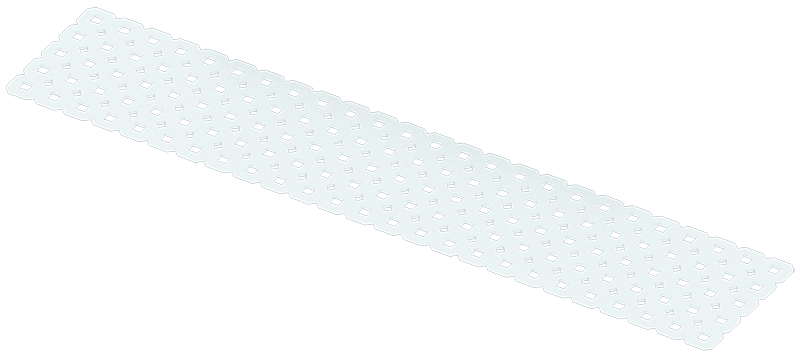

| 5x15 স্টিল প্লেট | এই বাক্সে আসে: 276-6830 পৃথক অংশ নম্বর: 275-2023-001 |
2 | V5 ক্লাসরুম স্ট্রাকচার কিটে আসে। |
||

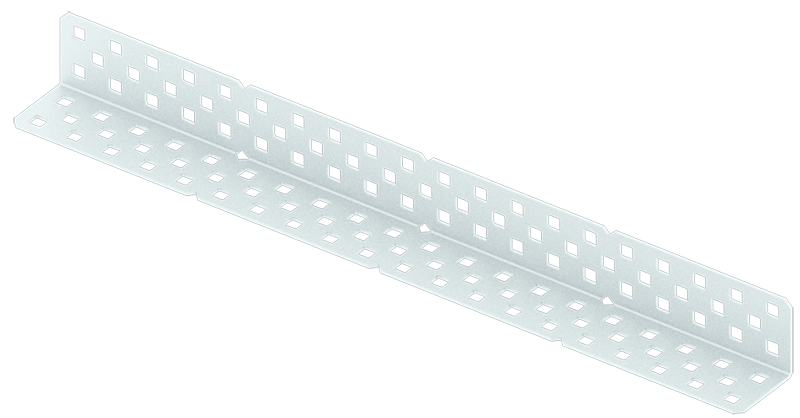

| 2x2x25 কোণ | এই বাক্সে আসে: 276-6830 পৃথক অংশ নম্বর: 276-2232-022 |
2 | |||

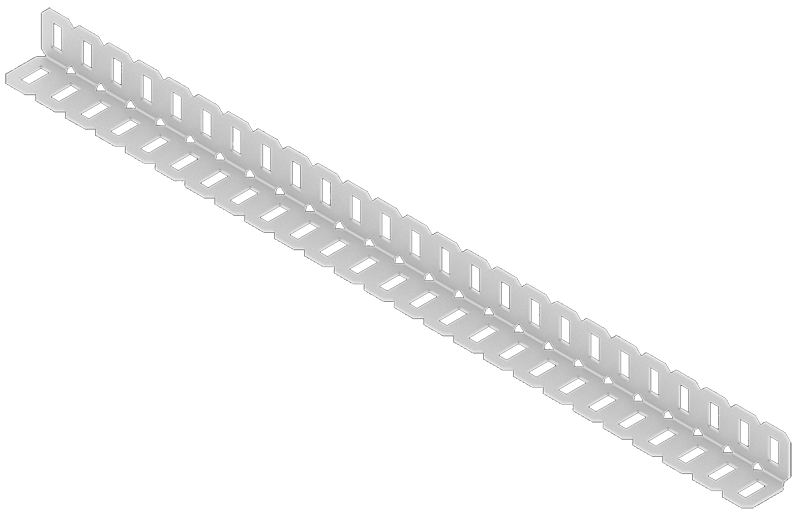

| 1x1x25 ইস্পাত স্লটেড কোণ | এই বাক্সে আসে: 276-6830 পৃথক অংশ নম্বর: 276-2232-025 |
2 | |||
| 5x25 স্টিল প্লেট | এই বাক্সে আসে: 276-6830 পৃথক অংশ নম্বর: 275-1140-001 |
2 | |||

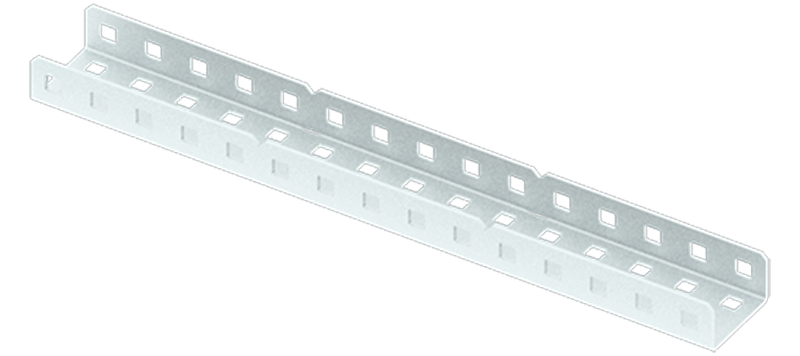

| 1x2x1x15 স্টিল সি-চ্যানেল | এই বাক্সে আসে: 276-6830 পৃথক অংশ নম্বর: 276-2232-028 |
2 | |||
| 1x2x1x25 স্টিল সি-চ্যানেল | এই বাক্সে আসে: 276-6830 পৃথক অংশ নম্বর: 276-2232-029 |
2 | |||

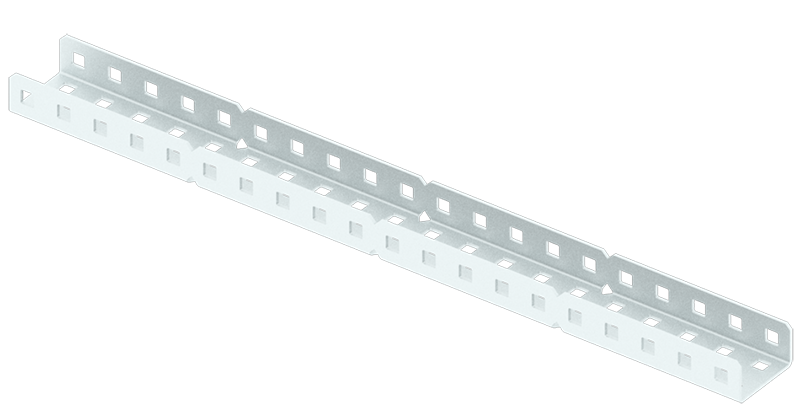

| 1x2x1x20 স্টিল সি-চ্যানেল | এই বাক্সে আসে: 276-6830 পৃথক অংশ নম্বর: 276-2600-003 |
4 | |||

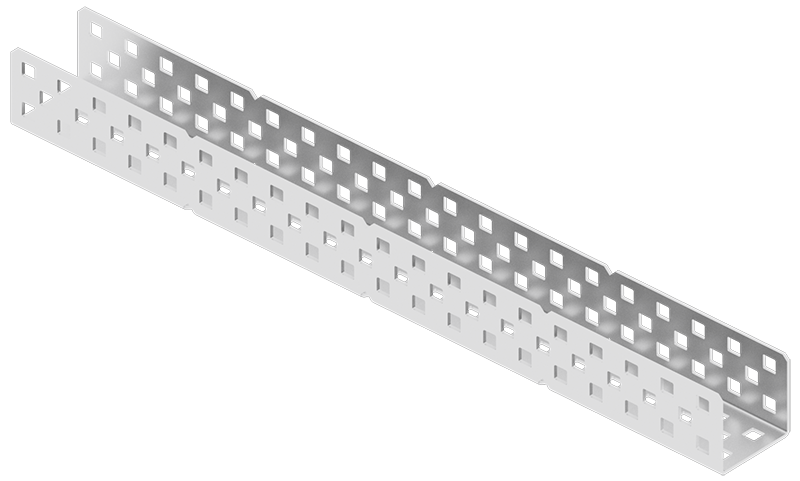

| 2x2x2x20 ইউ চ্যানেল | এই বাক্সে আসে: 276-6830 পৃথক অংশ নম্বর: 276-6009-001 |
1 | |||

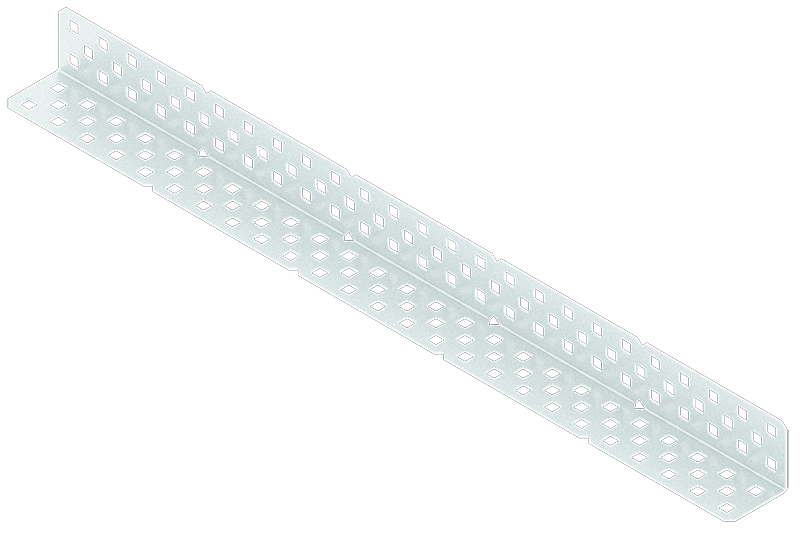

| 2x2x20 ইস্পাত কোণ | এই বাক্সে আসে: 276-6830 পৃথক অংশ নম্বর: 276-2600-001 |
2 | |||
| 1x25 ইস্পাত বার | এই বাক্সে আসে: 276-6830 পৃথক অংশ নম্বর: 275-1141 |
8 | |||

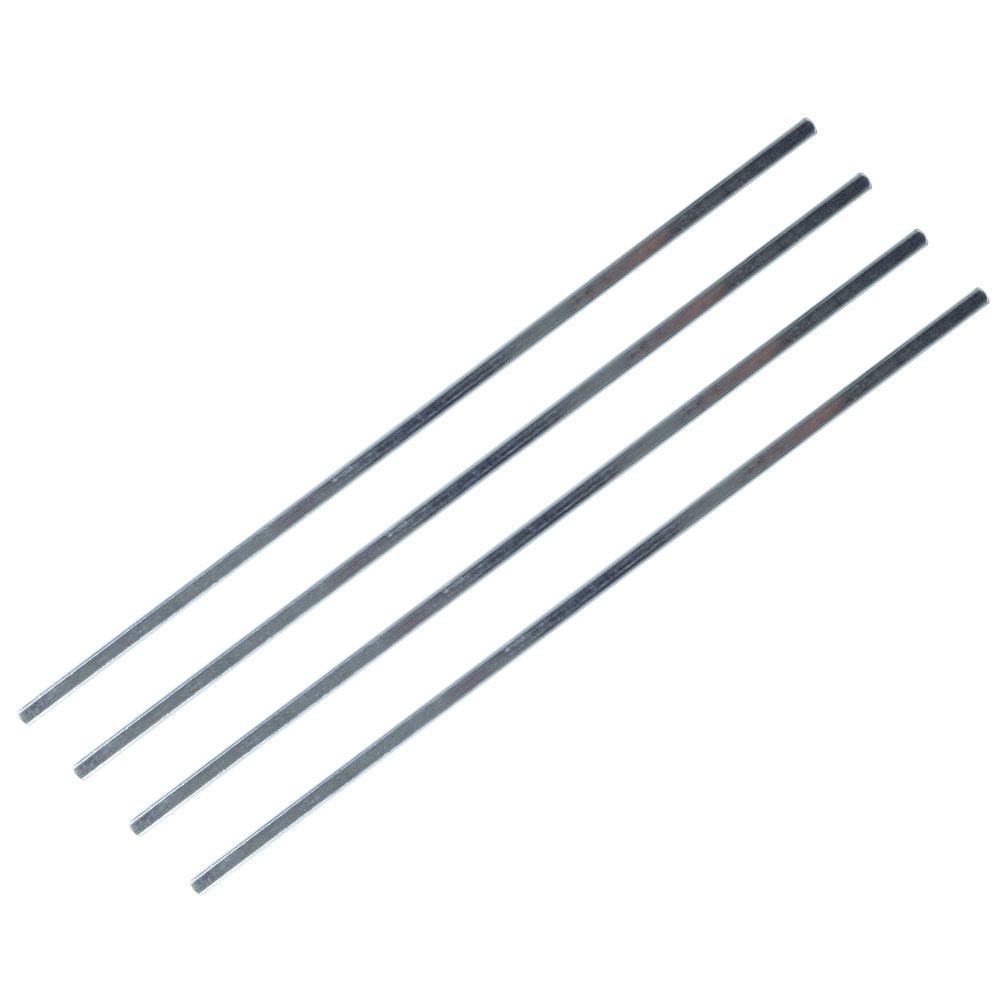

| 12" ড্রাইভ শ্যাফ্ট | 276-1149 | 4 | 4 এর 1 প্যাকে আসে। |

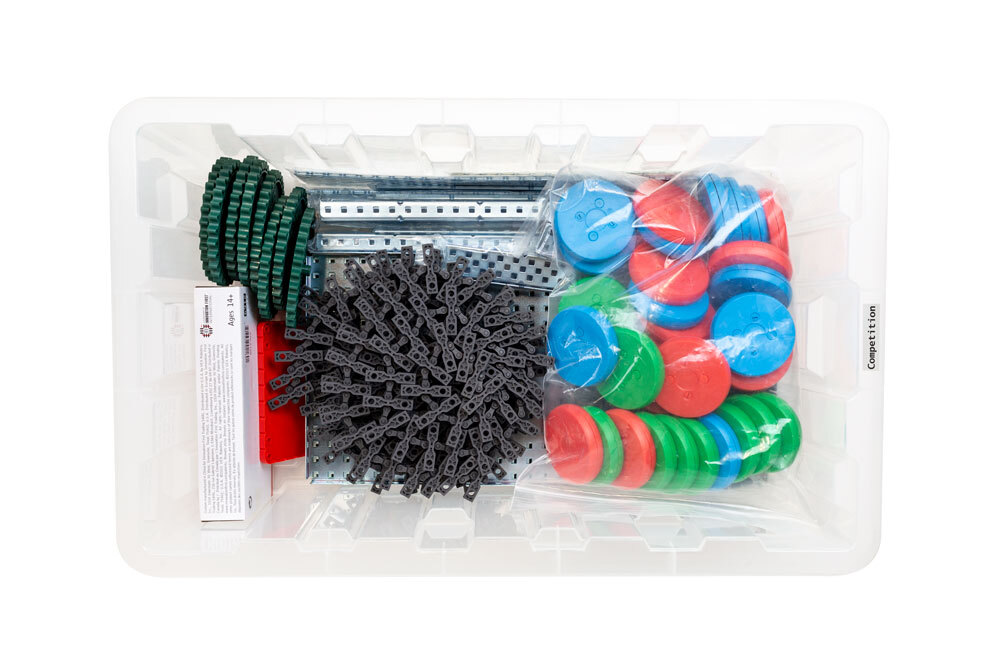

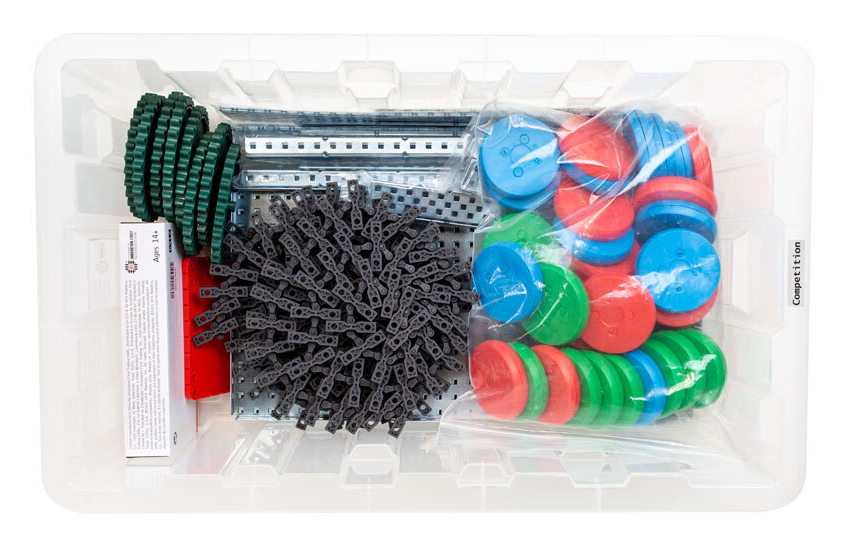

ওয়ার্কসেল কিট থেকে সমস্ত অংশ একবার স্টোরেজ বিন 3 এর বেসে স্থাপন করা হলে, বেসটি এই চিত্রের মতো দেখাবে।
