V5 ওয়ার্কসেল দিয়ে বিল্ডিং - পার্ট 3: স্ট্রাকচার

VEX V5 ওয়ার্কসেল একত্রিত করা একটি মজার এবং শিক্ষামূলক কার্যকলাপ।

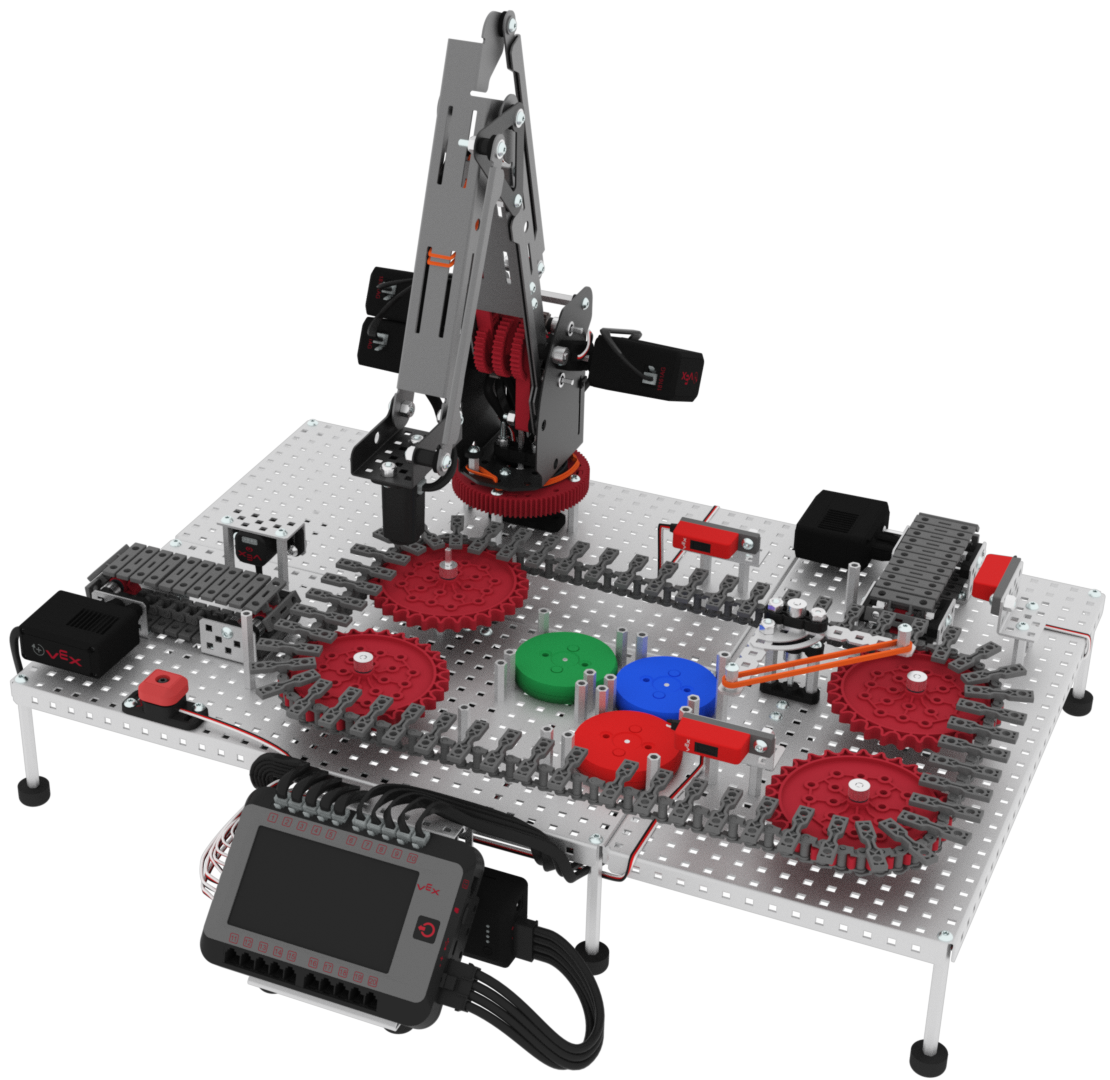

CTE (ক্যারিয়ার এবং কারিগরি শিক্ষা) জন্য V5 ওয়ার্কসেল সেটআপের ডায়াগ্রাম, একটি ল্যাব পরিবেশে কার্যকরী অপারেশনের জন্য প্রয়োজনীয় উপাদান এবং সংযোগের বিন্যাসকে চিত্রিত করে।

CTE (ক্যারিয়ার এবং কারিগরি শিক্ষা) এর জন্য V5 ওয়ার্কসেলের সেটআপের চিত্র, অপারেশনের জন্য প্রয়োজনীয় উপাদান এবং সংযোগগুলির বিন্যাস দেখায়।

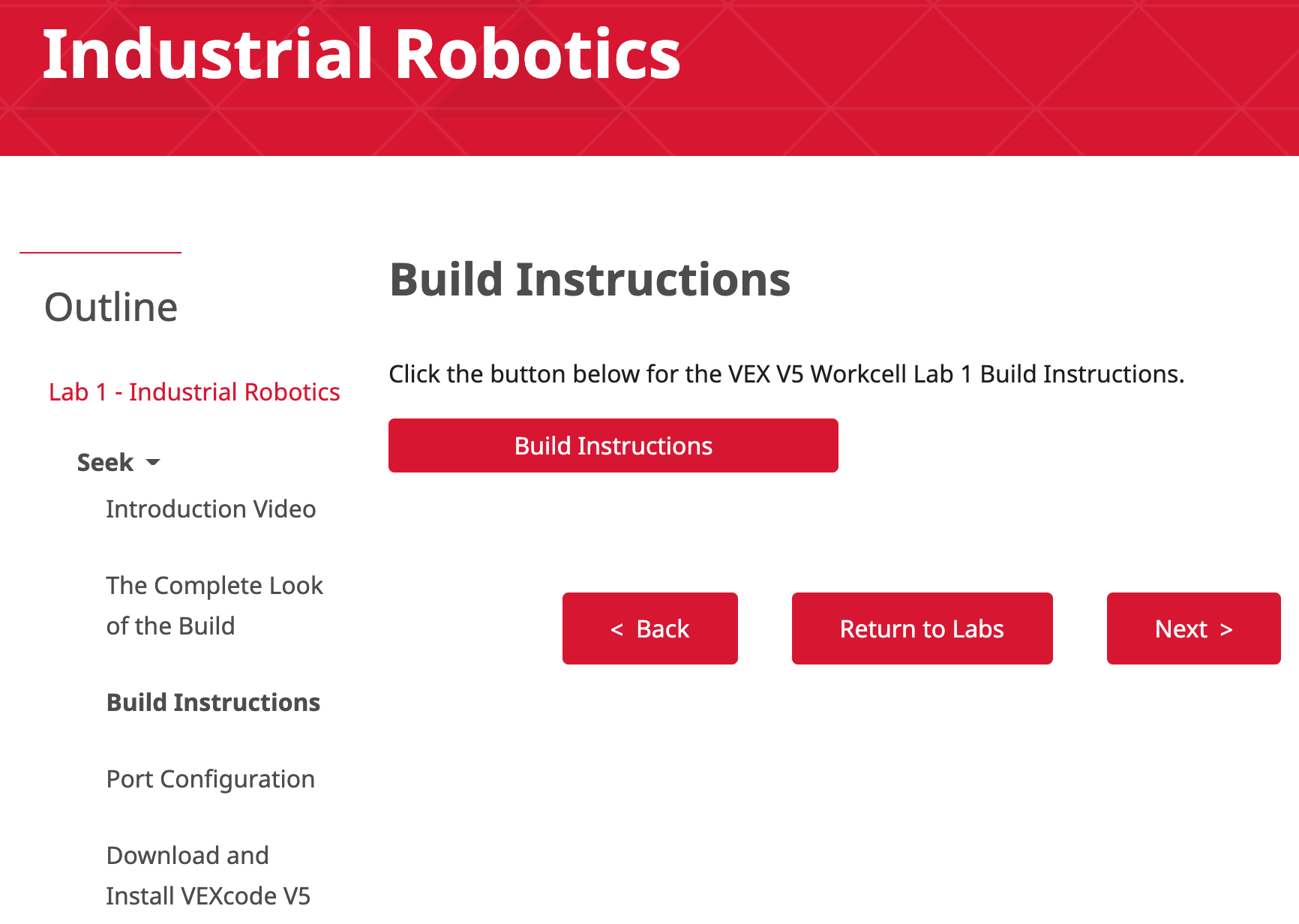

V5 ওয়ার্কসেল STEM ল্যাবসের সিক বিভাগে পাওয়া বিল্ড নির্দেশনাগুলি যন্ত্রাংশের তালিকা এবং বিশদ চিত্র প্রদান করে যাতে শিক্ষার্থীকে সমাবেশে গাইড করা যায়।


V5 স্ট্রাকচার কি?

V5 স্ট্রাকচারে V5 ওয়ার্কসেলে পাওয়া সমস্ত প্লাস্টিক এবং ধাতব টুকরা রয়েছে যা প্ল্যাটফর্ম, বন্ধনী, মার্কার ধারক, রোবট আর্ম এবং সংযোগকারীগুলিকে একত্রে ধরে রাখে।

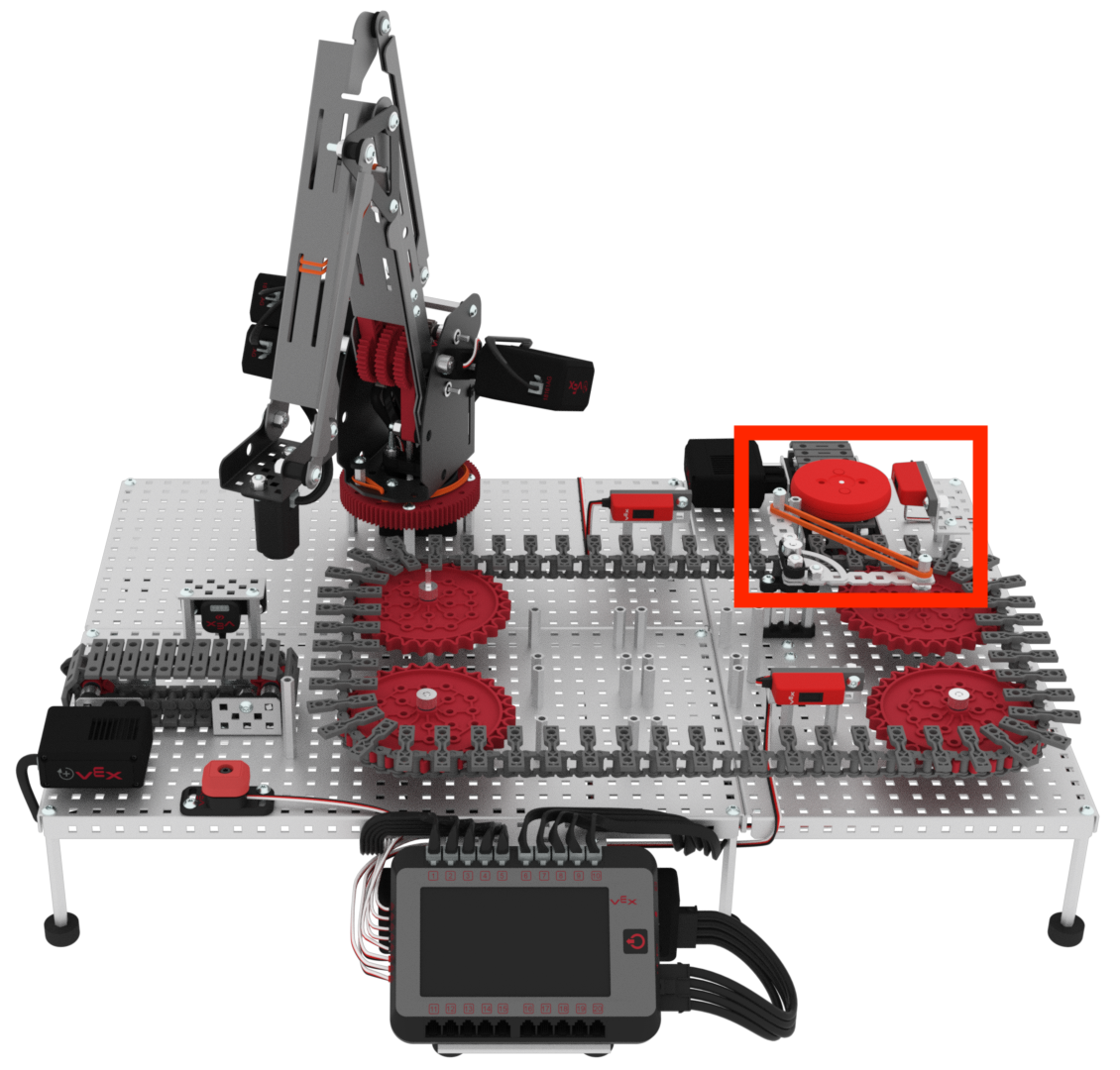

ল্যাব 10-এর জন্য V5 ওয়ার্কসেল সেটআপের ডায়াগ্রাম, ক্যারিয়ার এবং কারিগরি শিক্ষার উদ্দেশ্যে উপাদান এবং সংযোগের বিন্যাসকে চিত্রিত করে।


V5 স্ট্রাকচারের সাথে কাজ করার সময় টিপস এবং ট্রিকস

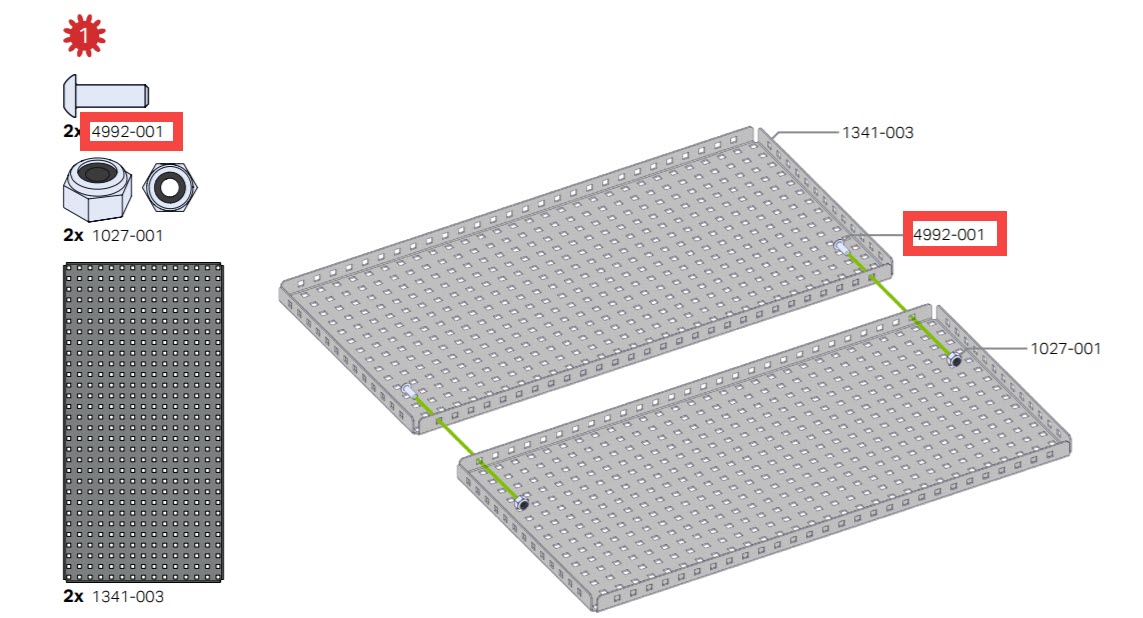

ক্যারিয়ার এবং কারিগরি শিক্ষা (CTE) প্রসঙ্গে V5 ওয়ার্কসেল সেট আপ করার জন্য অংশ সংখ্যার সারণী, বিভিন্ন উপাদান এবং তাদের সংশ্লিষ্ট শনাক্তকারীগুলি প্রদর্শন করে।

V5 ওয়ার্কসেল STEM ল্যাবগুলিতে অন্তর্ভুক্ত বিল্ডিং নির্দেশাবলী অংশ তালিকায় এবং বিশদ সমাবেশ চিত্রের অংশ নম্বরগুলি অন্তর্ভুক্ত করে। এটি নিশ্চিত করতে সাহায্য করতে পারে যে নির্মাতা সঠিক অংশগুলি একত্রিত করার সময় ব্যবহার করছেন, সেইসাথে একটি নির্দিষ্ট অংশের কতগুলি প্রয়োজন তার পরিমাণ প্রদান করতে পারে। এটি বিল্ডিং নির্দেশাবলীতে একটি ধাপ শুরু করার আগে প্রয়োজনীয় সমস্ত অংশ সংগ্রহ করতে সমাবেশের সহজতা যোগ করে।

CTE (ক্যারিয়ার এবং কারিগরি শিক্ষা) জন্য V5 ওয়ার্কসেল সেটআপের চিত্র, সর্বোত্তম কার্যকারিতার জন্য উপাদান এবং সংযোগগুলির বিন্যাসকে চিত্রিত করে।কেরিয়ার এবং কারিগরি শিক্ষার জন্য একটি V5 ওয়ার্কসেলের সেটআপের চিত্র, উপাদানগুলি এবং সর্বোত্তম কার্যকারিতার জন্য তাদের বিন্যাস দেখানো।

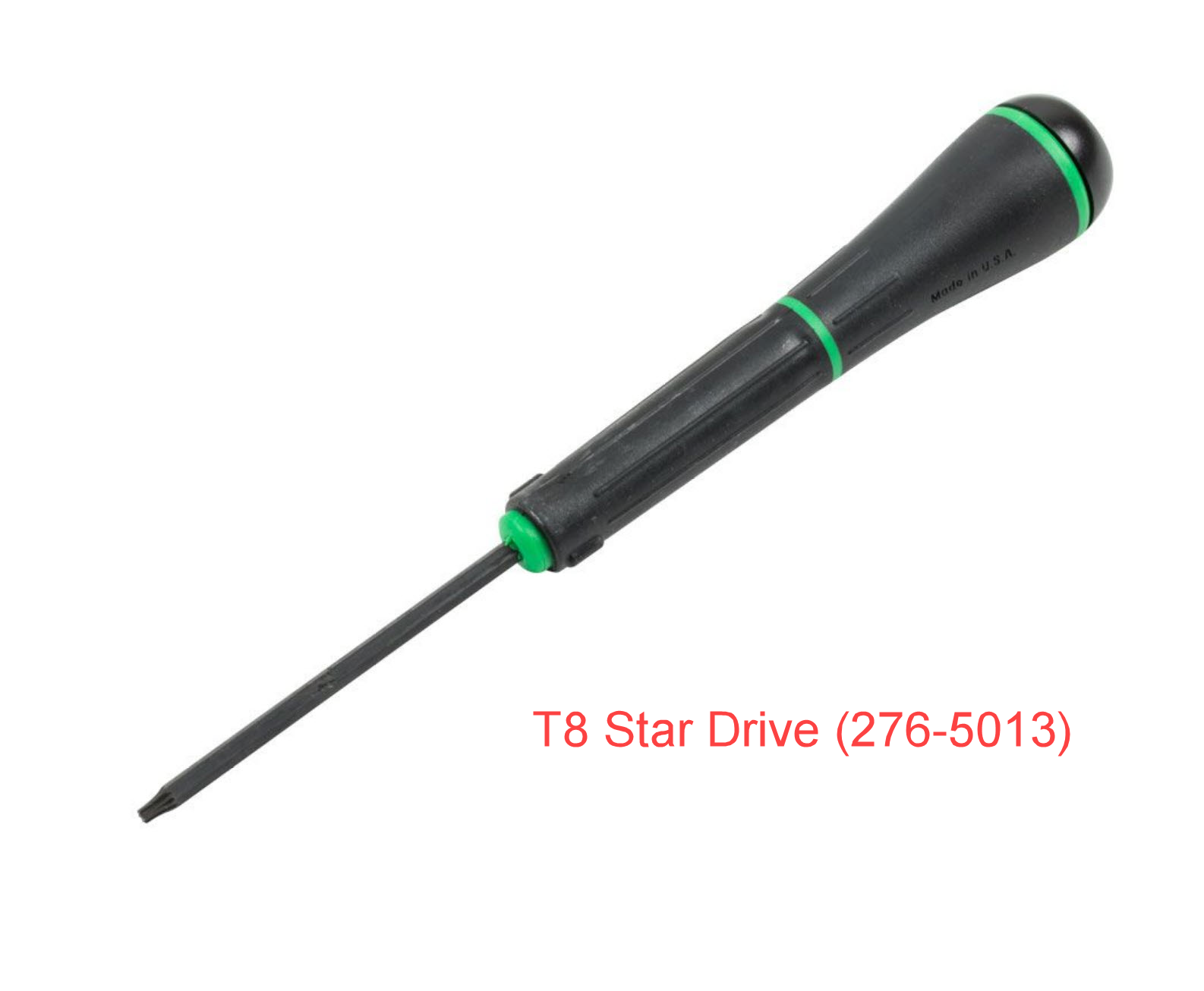

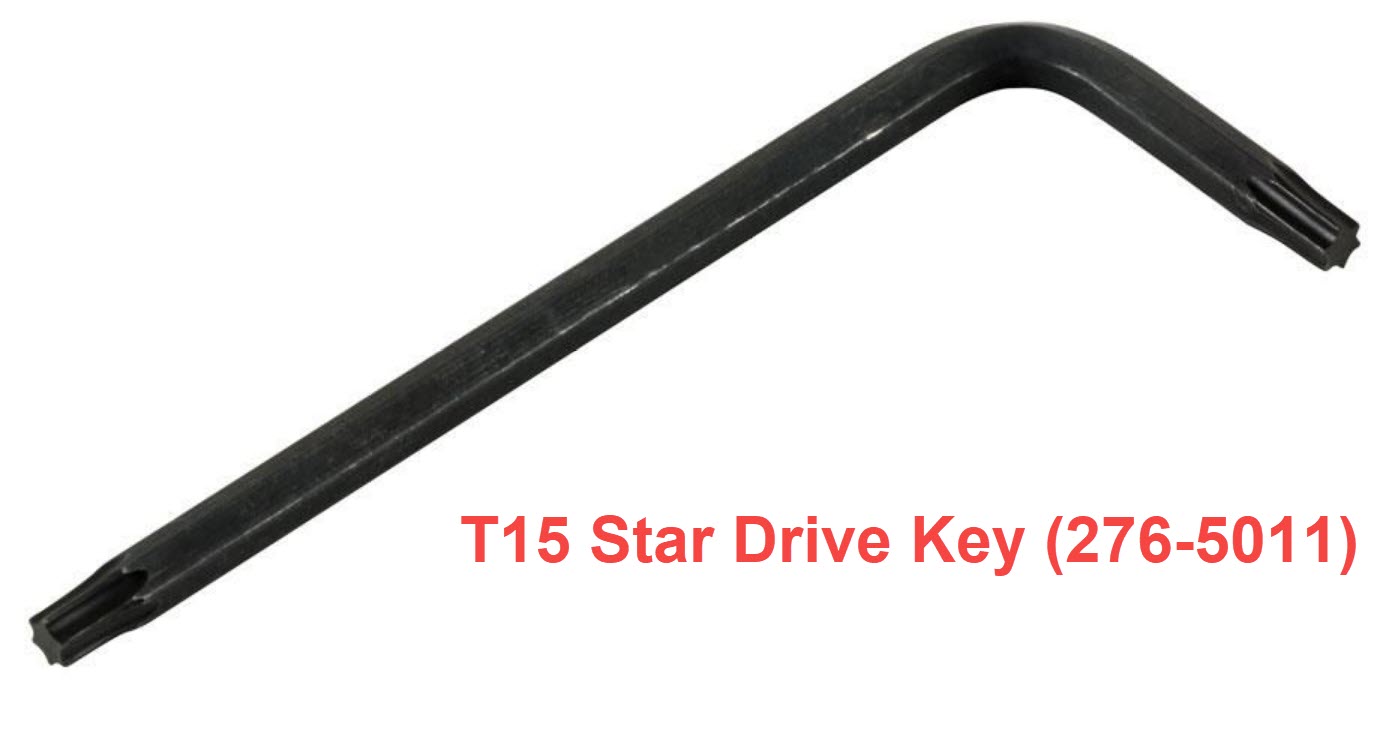

VEX টুলস যেগুলি ফাস্টেনারগুলিকে শক্ত করতে ব্যবহৃত হয় তার মধ্যে রয়েছে রেঞ্চ, স্টার ড্রাইভ কী এবং স্টার ড্রাইভ স্ক্রু ড্রাইভার। স্টার ড্রাইভ দুটি আকারে আসে। T15 স্টার ড্রাইভ দুটির মধ্যে বড় এবং V5 ওয়ার্কসেল কিটে পাওয়া স্ক্রুগুলির সাথে ব্যবহার করা হয়। T8 স্টার ড্রাইভটি ছোট এবং শ্যাফ্ট কলার-এ সেট স্ক্রুগুলিকে শক্ত করতে ব্যবহৃত হয়।

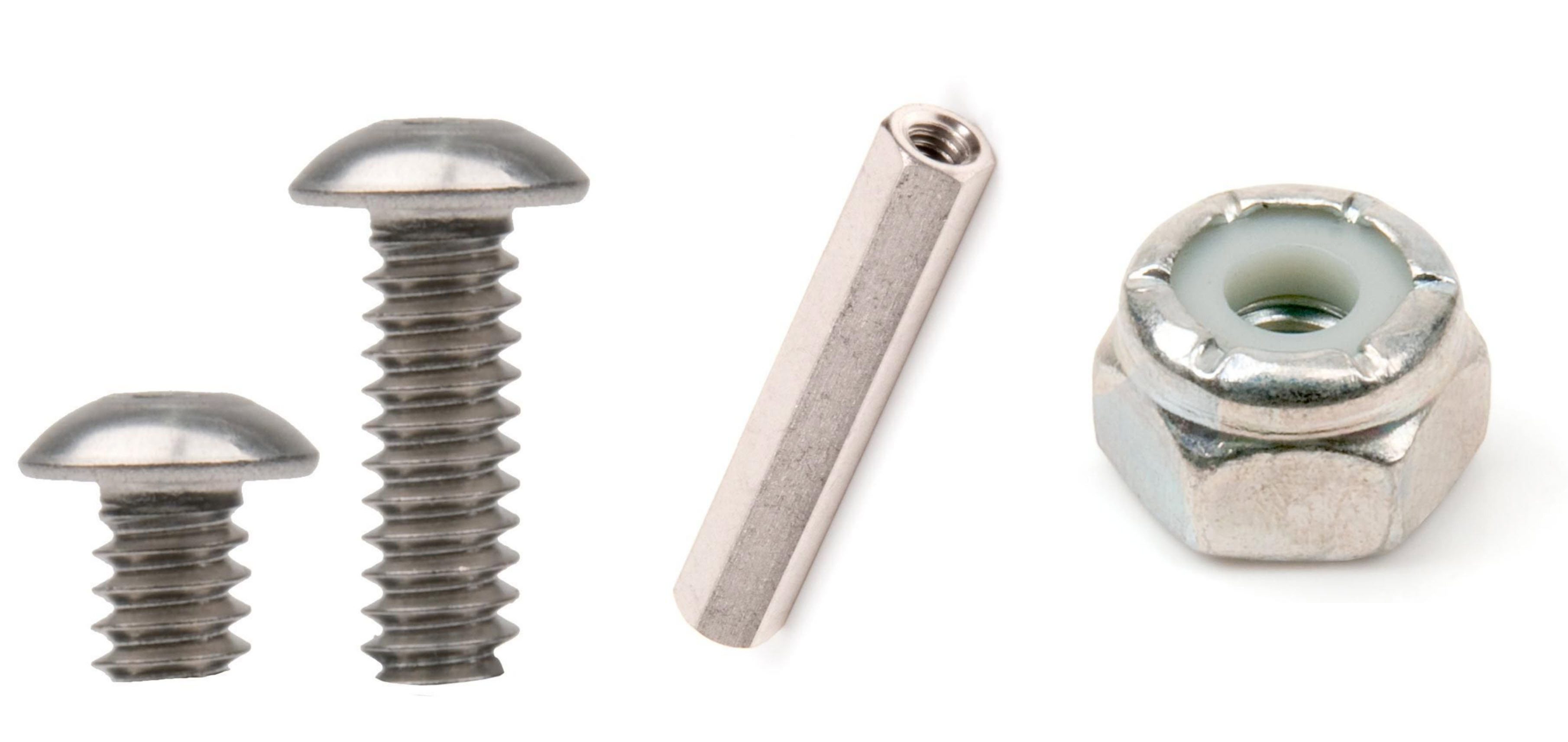

ক্যারিয়ার এবং প্রযুক্তিগত শিক্ষার জন্য V5 ওয়ার্কসেল সেটআপে ব্যবহৃত স্ক্রু স্ট্যান্ডঅফ নাটের ক্লোজ-আপ চিত্র, সমাবেশের উদ্দেশ্যে এর নকশা এবং বৈশিষ্ট্যগুলি প্রদর্শন করে।

স্ক্রু, স্ট্যান্ডঅফ, এবং বাদাম এগুলিকে সংযুক্ত করার জন্য আঙুলের টাইট হিসাবে একত্রিত করা যেতে পারে৷ যাইহোক, এই ফাস্টেনারগুলিকে শক্ত করার জন্য রেঞ্চ এবং স্টার ড্রাইভ কী ব্যবহার করতে হবে। V5 ফাস্টেনার ব্যবহার করা আপনার বিল্ডকে একত্রিত করতে সাহায্য করার জন্য আপনাকে আরও তথ্য প্রদান করবে।

সমাবেশের সময় একটি ছিনতাই করা স্ক্রু একটি সমস্যা হতে পারে, তবে V5 স্ট্রিপড স্ক্রুঅপসারণের জন্য কিছু টিপস রয়েছে।

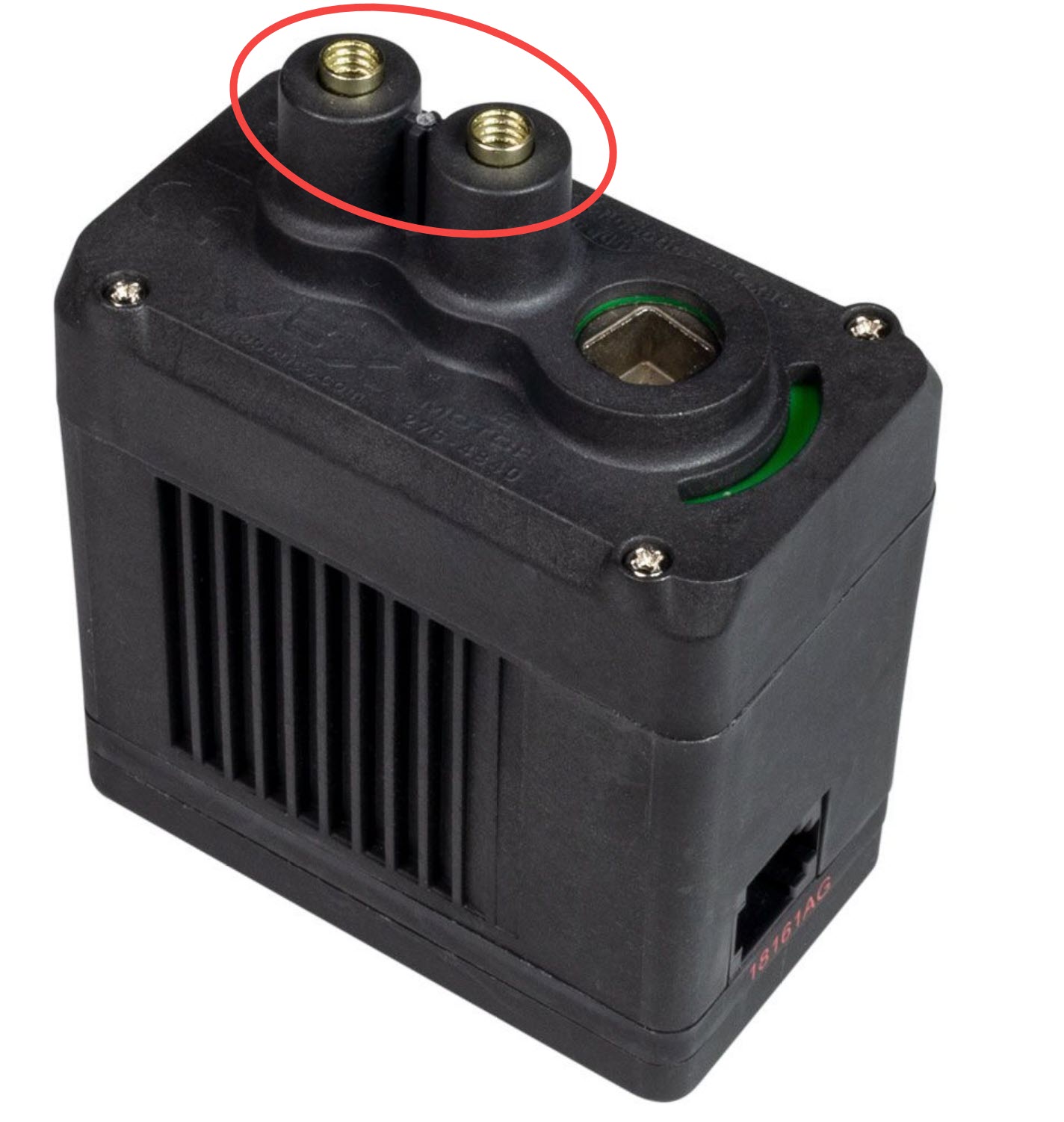

কেরিয়ার এবং কারিগরি শিক্ষায় V5 ওয়ার্কসেল সেটআপের জন্য বিভিন্ন মোটর সন্নিবেশ দেখানো চিত্র, রোবোটিক্স প্রকল্পগুলিতে ব্যবহারের জন্য উপলব্ধ বিভিন্ন প্রকার এবং কনফিগারেশনগুলিকে চিত্রিত করে৷

V5 স্মার্ট মোটর #8-32 থ্রেডেড ইনসার্টএ স্ক্রুগুলিকে বেশি আঁটসাঁট করবেন না। এটি সন্নিবেশ ক্ষতি করতে পারে.

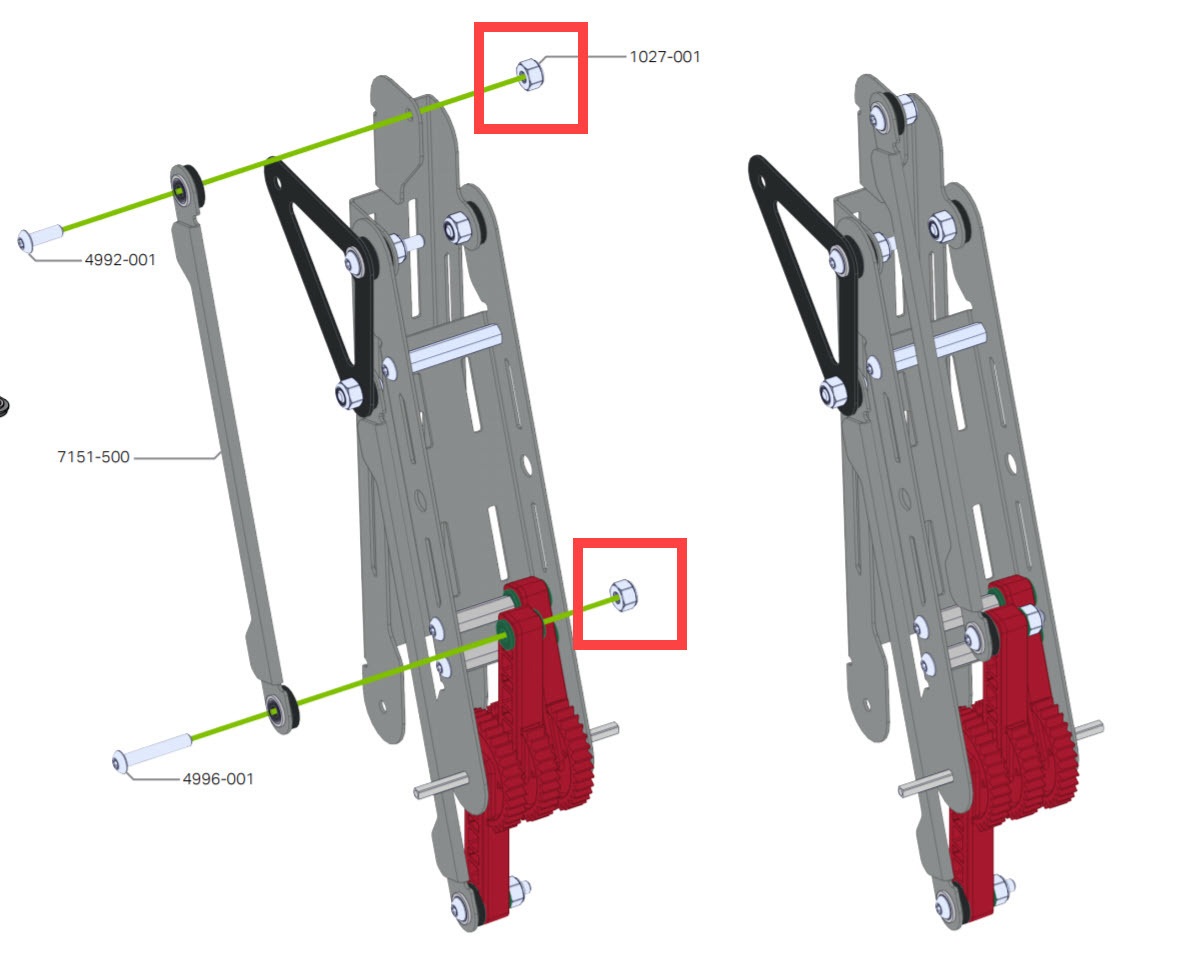

একটি V5 ওয়ার্কসেলের সঠিক সেটআপের চিত্র তুলে ধরে, কর্মজীবন এবং কারিগরি শিক্ষার সাথে প্রাসঙ্গিক উপাদানগুলিকে অতিরিক্ত শক্ত করা এড়াতে এলাকাগুলিকে হাইলাইট করা।

পিভট পয়েন্টে Nylock বাদাম বেশি আঁটসাঁট করবেন না। অতিরিক্ত শক্ত করার ফলে একটি পিভট পয়েন্টের সংযোগস্থল আবদ্ধ হবে এবং সহজে ঘোরানো যাবে না।
