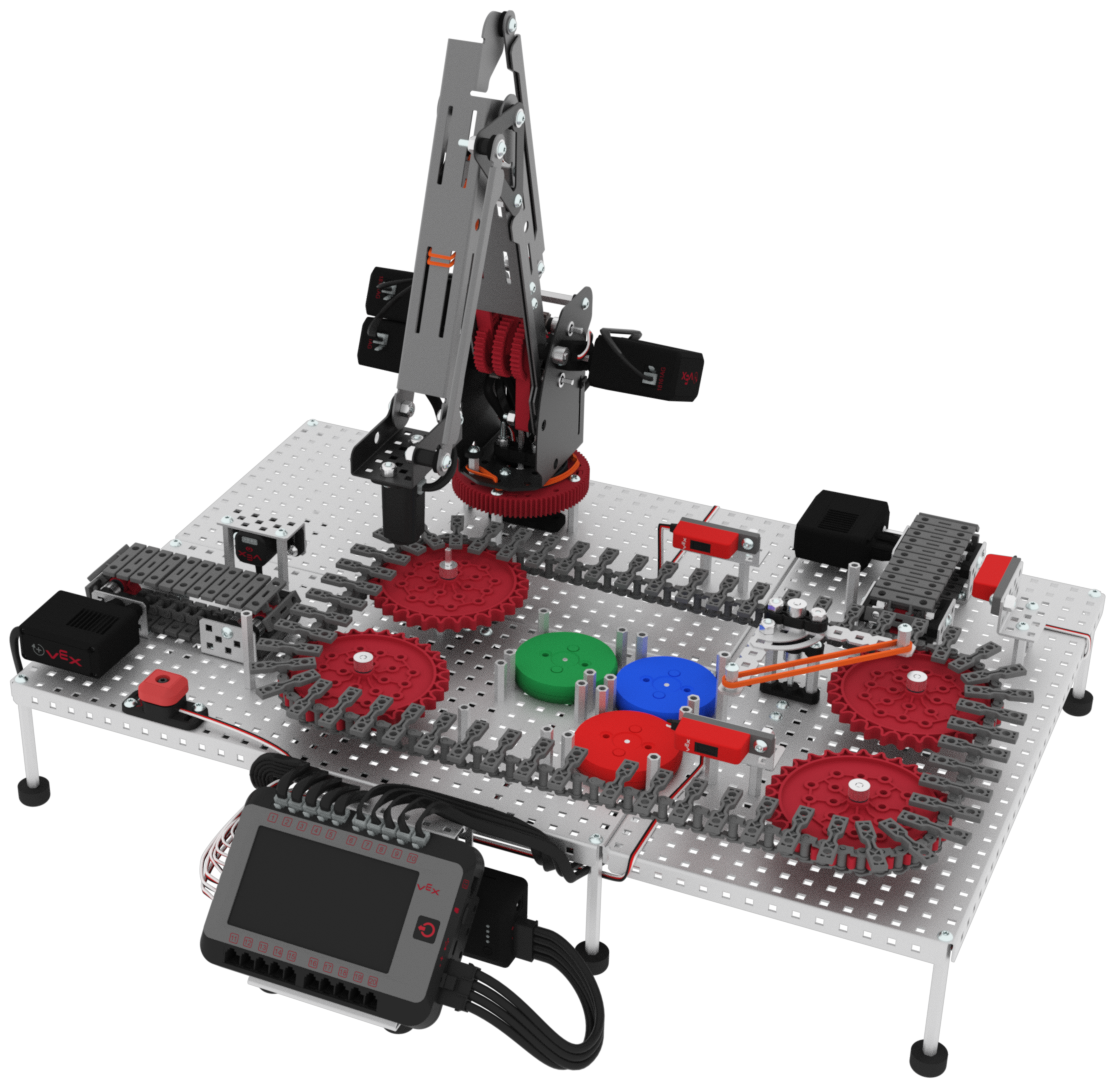

VEX V5 ওয়ার্কসেল একত্রিত করা একটি মজার এবং শিক্ষামূলক কার্যকলাপ।

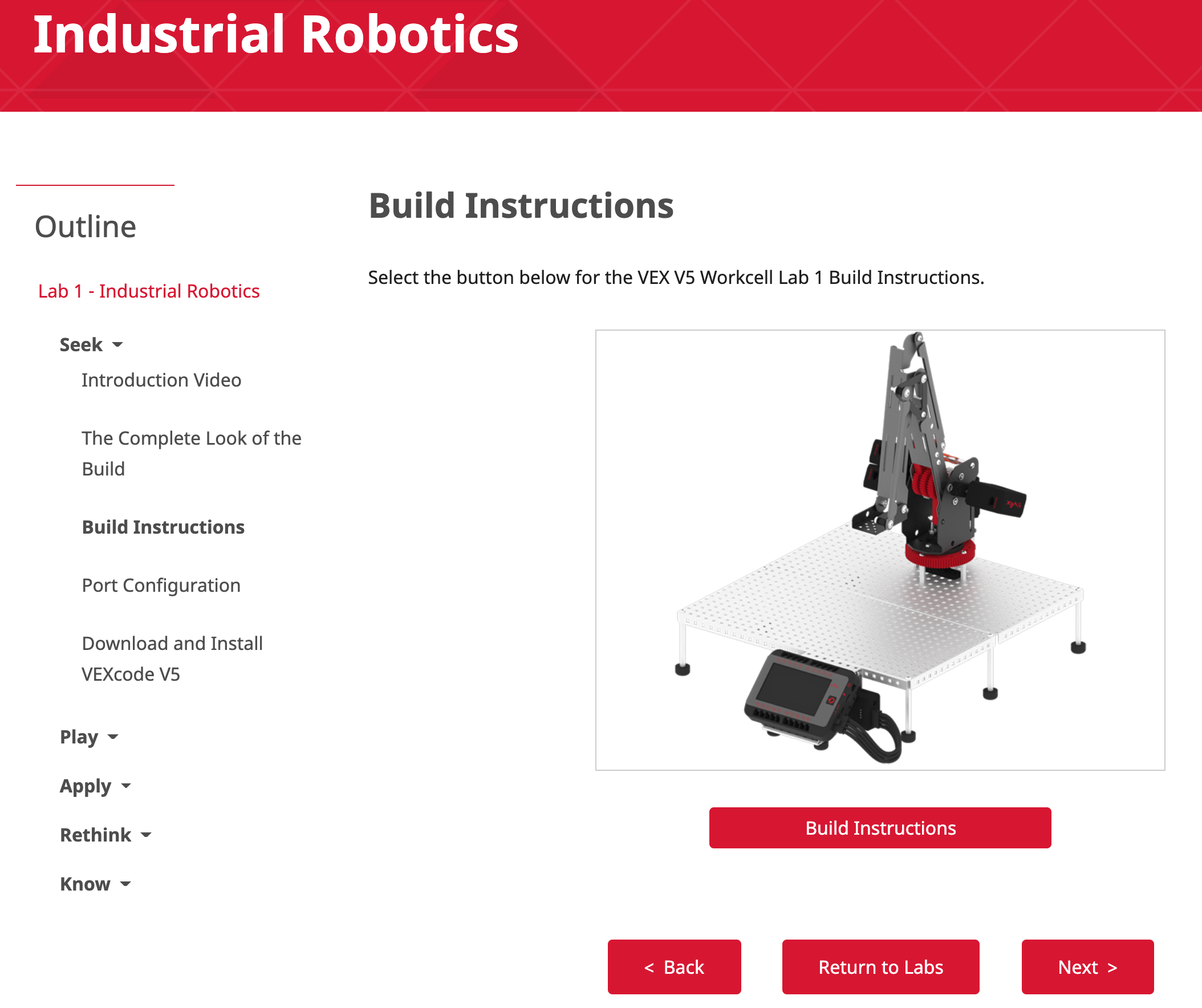

V5 ওয়ার্কসেল STEM ল্যাবসের সিক বিভাগে পাওয়া বিল্ড নির্দেশনাগুলি যন্ত্রাংশের তালিকা এবং বিশদ চিত্র প্রদান করে যাতে শিক্ষার্থীকে সমাবেশে গাইড করা যায়।
যাইহোক, কিছু টিপস এবং কৌশল রয়েছে যা বিল্ডিংকে আরও সহজ করে তুলতে পারে।
V5 মোশন পণ্যগুলো কী?
V5 মোশন পণ্যগুলি যেগুলি V5 ওয়ার্কসেলের জন্য ব্যবহার করা হয় তার মধ্যে রয়েছে V5 স্মার্ট মোটর, উচ্চ-শক্তির স্প্রকেটস/চেইনএবং ট্যাঙ্ক ট্রেড।
V5 স্মার্ট মোটর হল রোবোটিক আর্ম, কনভেয়র এবং V5 ওয়ার্কসেলের সাথে সংযুক্ত ডাইভারটারের জয়েন্টগুলিকে নাড়াচাড়া করে। তারা V5 ওয়ার্কসেলের অ্যাকচুয়েটর হিসাবে কাজ করে যা সঞ্চালিত গতির কারণ হয়।
নিবন্ধের মোটর সেকশন এ V5 স্মার্ট মোটর সম্পর্কে অনেক অতিরিক্ত তথ্য রয়েছে।
V5 ওয়ার্কসেলের কনভেয়রগুলি উচ্চ-শক্তির স্প্রোকেট এবং চেইন এবং ট্যাঙ্ক ট্রেড নিয়ে গঠিত।
দ্রষ্টব্য: V5 ওয়ার্কসেলের ট্রান্সফার কনভেয়ারের কিছু কনভেয়র লিঙ্ক রয়েছে যা V5 ওয়ার্কসেলের জন্য কাস্টম ডিজাইন করা হয়েছে।
V5 মোশন পণ্য নিয়ে কাজ করার সময় কিছু টিপস ও কৌশল
V5 স্মার্ট মোটরগুলির একটি বর্গাকার সকেট রয়েছে যা ঘোরে। একটি বর্গক্ষেত্র শ্যাফ্ট এই সকেটে ঢোকানো যেতে পারে এবং এটি ঘোরাতে বাধ্য করা হবে। এর সাথে সাহায্য করার জন্য কিছু টিপস এবং কৌশল অন্তর্ভুক্ত:
শ্যাফ্টগুলি V5 স্মার্ট মোটরের শ্যাফ্ট সকেটে সম্পূর্ণরূপে ঢোকানো হয়েছে তা নিশ্চিত করুন।

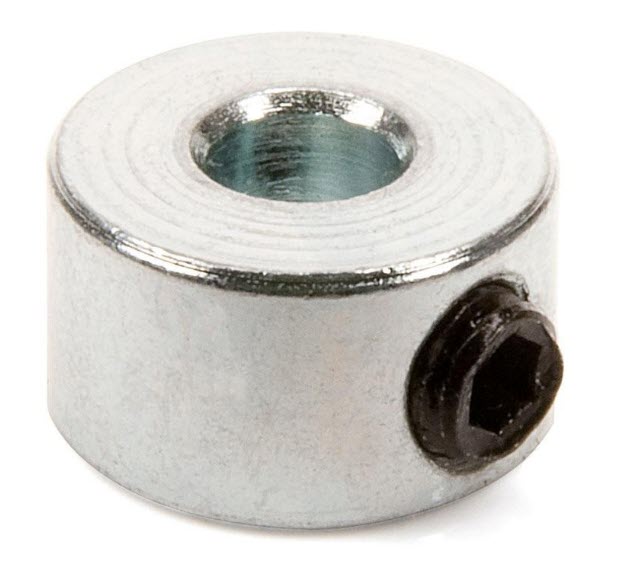

একটি শ্যাফ্ট কলার থাকা দরকার যা মোটর সকেটের বিপরীতে শ্যাফ্টে অবস্থিত এবং ওরিয়েন্টেড যাতে এটি শ্যাফ্টটিকে মোটর সকেট থেকে বের হওয়া থেকে বিরত রাখবে।
V5 স্মার্ট মোটরের সাথে শ্যাফ্ট ব্যবহার করার বিষয়ে আরও তথ্যের জন্য Using V5 Shafts নিবন্ধটি দেখুন।
কনভেয়র এবং ডাইভারটার একত্রিত করার সময় সাহায্য করার জন্য কিছু টিপস এবং কৌশল অন্তর্ভুক্ত:
-
উচ্চ-শক্তির চেইন এবং ট্যাঙ্কের ট্রেডগুলি পৃথক লিঙ্কগুলিকে একসাথে সংযুক্ত করে তৈরি করা হয় এবং এর ফলে স্প্রকেটগুলির মধ্যে পছন্দসই দৈর্ঘ্য ব্যবহার করা সম্ভব হয়। দুটি লিঙ্ককে সামান্য কোণ করে একত্রিত করে, একটি লিঙ্কের ছিদ্রটিকে পরেরটির বস-এর সাথে মিলিয়ে লিঙ্কগুলো জোড়া লাগানো যায়। এরপর লিঙ্ক দুটিকে এমনভাবে মোচড় দিন যতক্ষণ না সেগুলো একসাথে আটকে একটি একক অংশ হয়ে যায়।
একটি উচ্চ-শক্তির চেইন একত্রিত করার উদাহরণ দেখতে এই অ্যানিমেশনটি দেখুন।
ট্যাঙ্কের ট্র্যাক একত্রিত করার একটি উদাহরণ দেখতে এই অ্যানিমেশনটি দেখুন।
- চেইন/ট্যাঙ্ক ট্রেড লিঙ্কগুলি খোলার জন্য, পদ্ধতিটি উল্টোভাবে অনুসরণ করুন।

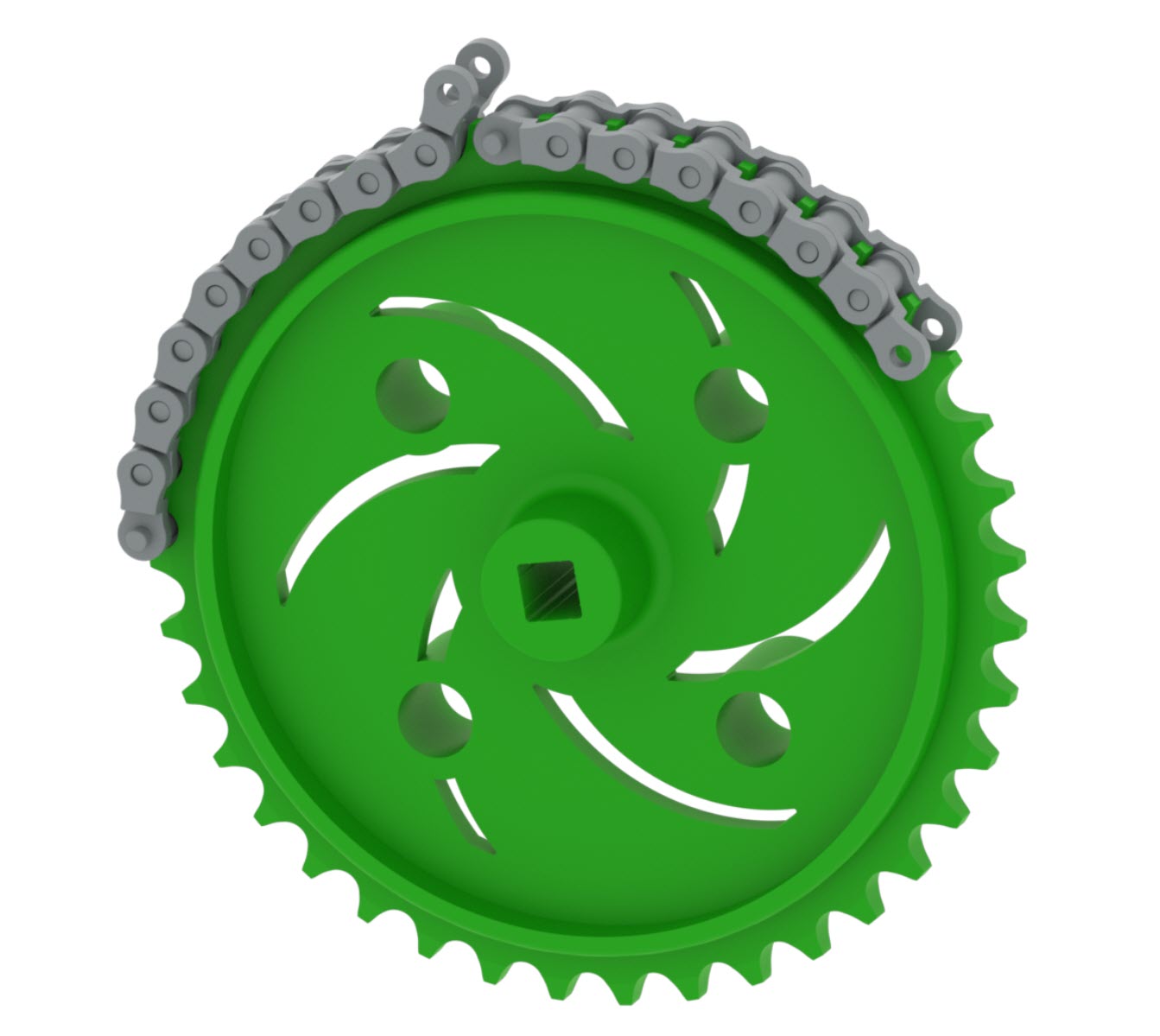

একত্রিত চেইন/ট্যাঙ্ক ট্রেডের দুই প্রান্ত সংযোগ করার সময় একটি কৌশল যা সাহায্য করতে পারে তা হল দুটি প্রান্ত সংযোগ করার সময় একটি স্প্রোকেটের উপর চেইন/ট্যাঙ্ক ট্রেড রাখা।
বর্গাকার ধাতব সন্নিবেশ বা গোলাকার প্লাস্টিকের সন্নিবেশগুলিকে একটি শ্যাফ্টে একত্রিত করার আগে উচ্চ-শক্তির স্প্রোকেটগুলিতে স্থাপন করা হয়েছে তা নিশ্চিত করুন৷

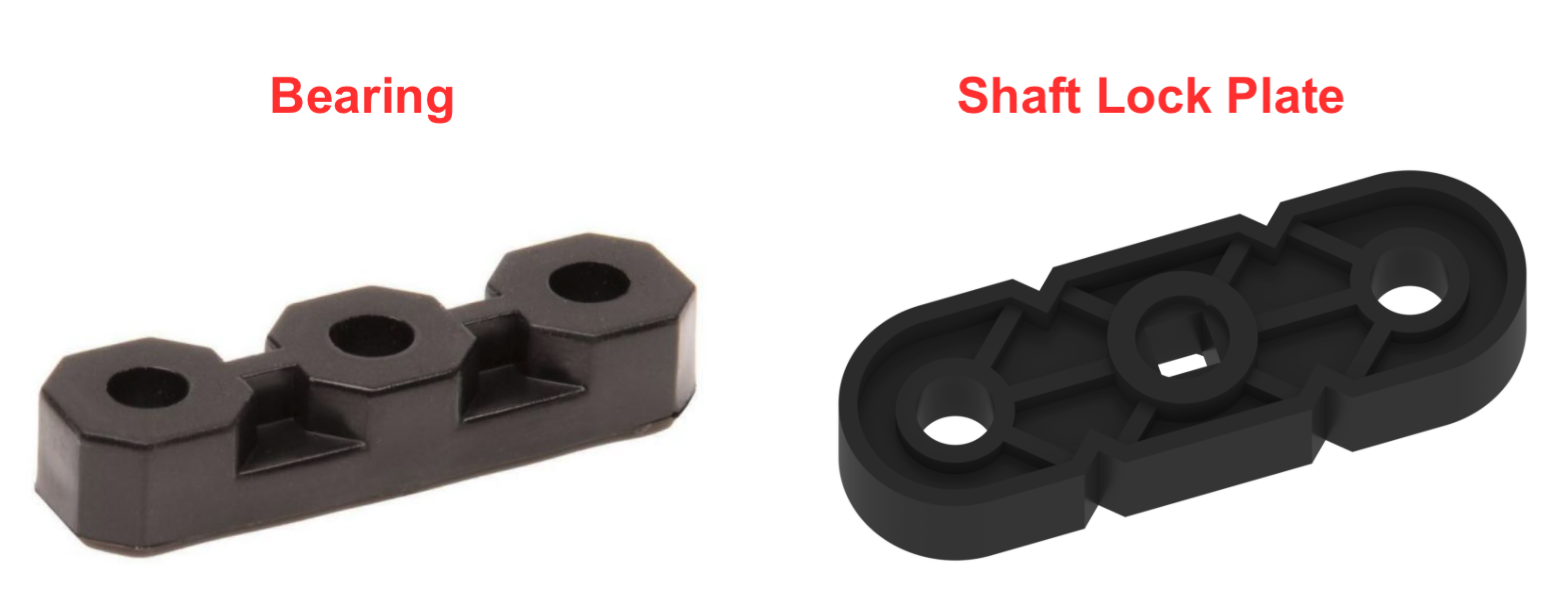

ডাইভারটার এর সাথে সংযুক্ত একটি শ্যাফট লক প্লেট প্রয়োজন যাতে এটি শ্যাফ্টের সাথে ঘুরতে পারে। একটি লক প্লেট এবং একটি বিয়ারিং বিভ্রান্ত হতে পারে কারণ তারা একই রকম দেখতে। শ্যাফ্ট লক প্লেটের একটি বর্গাকার কেন্দ্র গর্ত রয়েছে এবং একটি বিয়ারিং-এর একটি বৃত্তাকার কেন্দ্র গর্ত রয়েছে।
