বীম, স্পেশালিটি বিম এবং প্লেটগুলি VEX IQ সিস্টেমের কাঠামোগত উপাদানগুলি তৈরি করে। এই নিবন্ধটির উদ্দেশ্য হল VEX IQ বিম এবং প্লেট এবং তাদের কার্যাবলীর একটি ওভারভিউ প্রদান করা। যদিও (1st gen) এবং (2nd gen) কিটের বীম এবং প্লেটগুলি রঙ এবং বৈচিত্র্যে সামান্য পরিবর্তিত হয়, তারা একই ভাবে কাজ করে।
এই ছবিটি IQ (2nd gen) বীম এবং প্লেটগুলিকে চিত্রিত করে৷
VEX IQ কাঠামোগত অংশগুলির মধ্যে রয়েছে:
বিমস
1x বিম

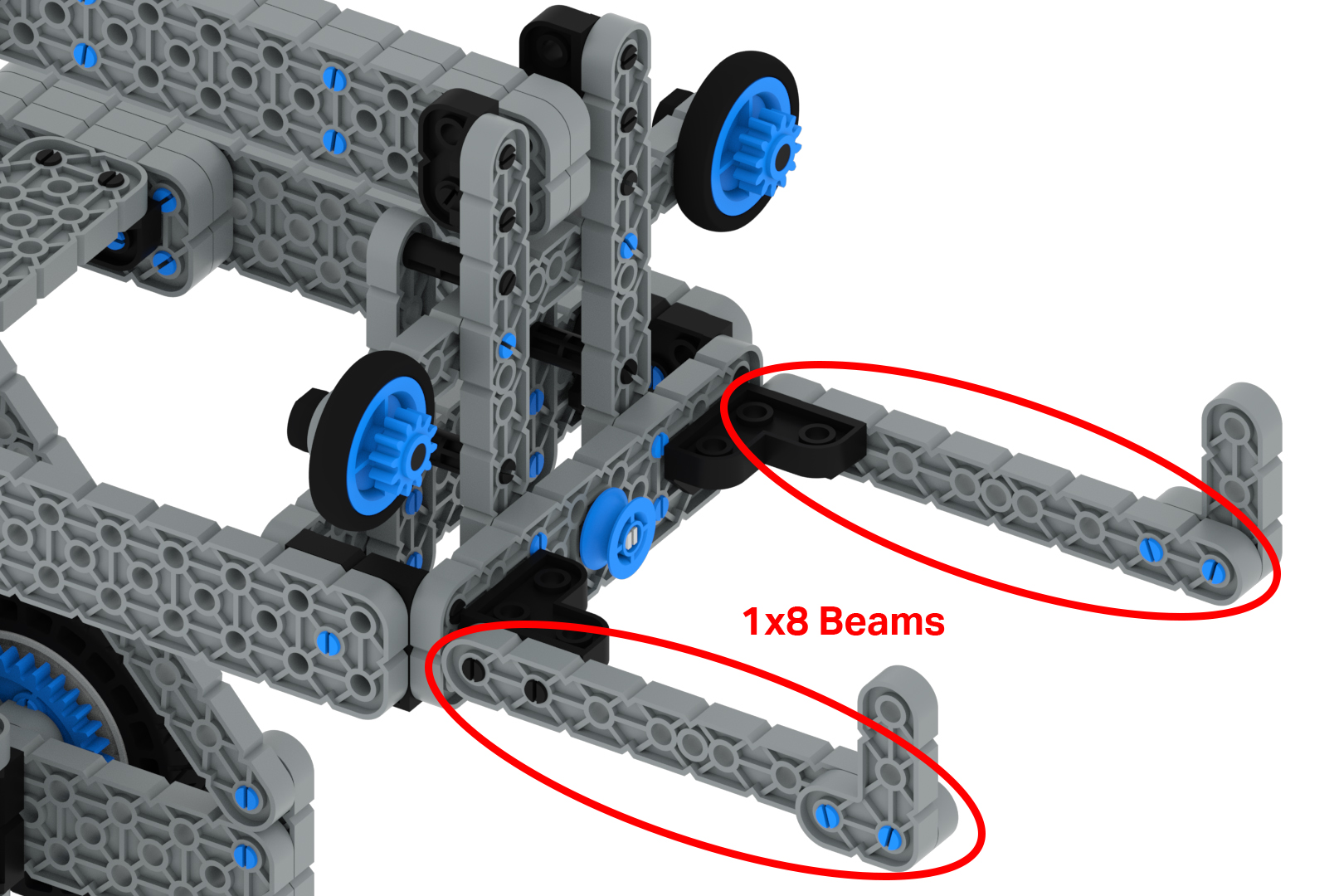

1x বিমগুলি কাঠামোগত উপাদানগুলির মধ্যে সবচেয়ে সংকীর্ণ। এগুলি বিশেষ কাঠামো একত্রিত করার জন্য আদর্শ যেমন একটি নখর সমাবেশের জন্য গ্র্যাবার বা রোবটে সংযোগ স্থাপনের জন্য একটি সাধারণ অংশ হিসাবে। উদাহরণস্বরূপ, একটি 1x বিম একটি টাওয়ার এবং একটি ড্রাইভট্রেনের মধ্যে একটি সহায়ক সংযোগ তৈরি করতে ব্যবহার করা যেতে পারে। 1x রশ্মিগুলি অন্যান্য কাঠামোগত টুকরোগুলির মতো কাঠামোগতভাবে শক্ত নয়, তবে তারা একে অপরের সাথে স্তরগুলিতে একসাথে সংযুক্ত হতে পারে যা তাদের বাঁকানো এবং মোচড়ানো থেকে উল্লেখযোগ্যভাবে সাহায্য করবে।

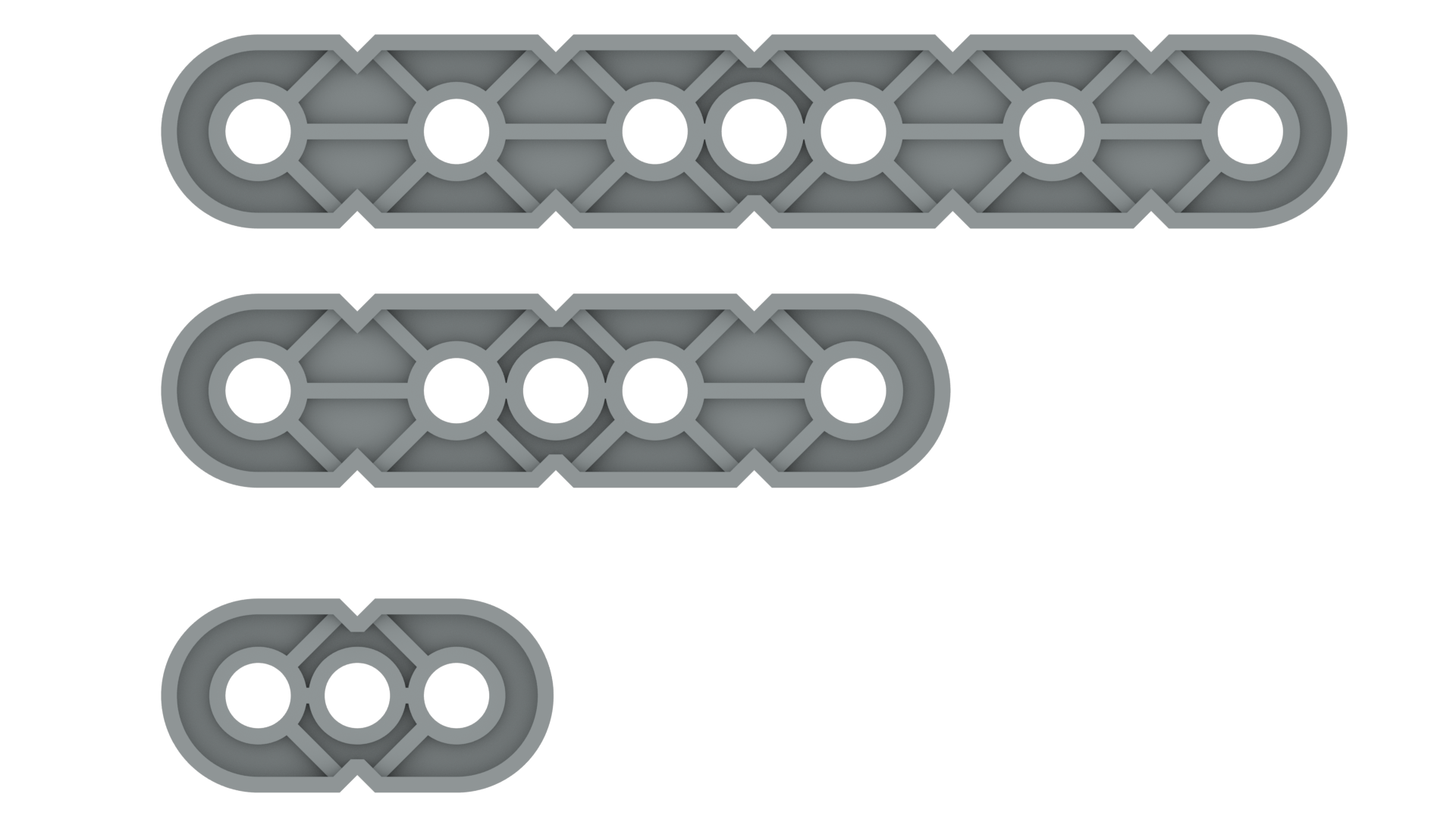

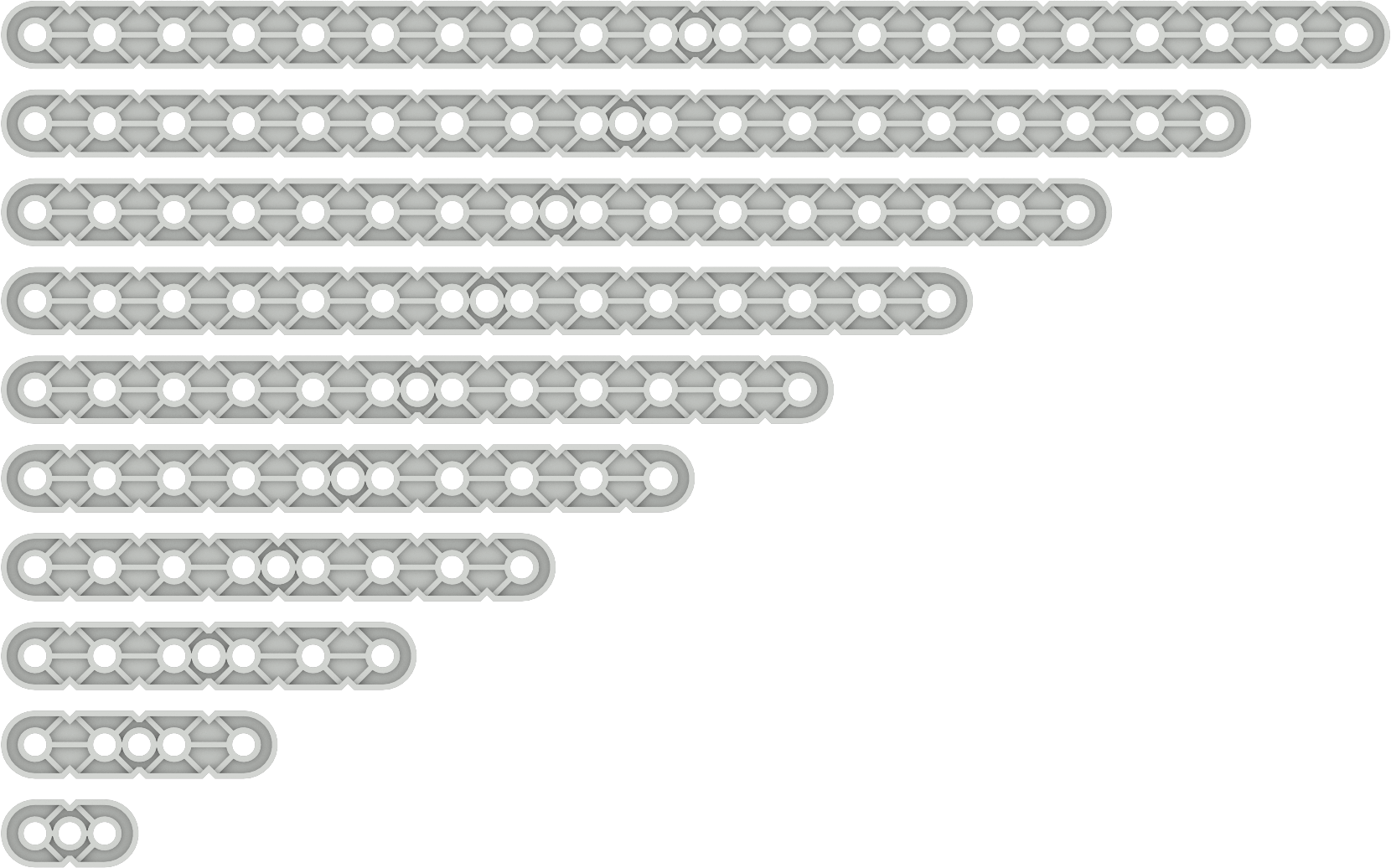

তাদের একটি পিচ ইউনিটের প্রস্থ (12.7 মিমি / 0.5"), যা এই ক্ষেত্রে একটি মাউন্টিং গর্তের প্রস্থের সমান। 1x রশ্মিগুলি 2x পিচ থেকে 20x পিচ পর্যন্ত সমান এবং বিজোড় উভয় পিচ দৈর্ঘ্যে আসে। বেশিরভাগ ক্ষেত্রে, পিচের দৈর্ঘ্য রশ্মির দৈর্ঘ্য চলমান মাউন্টিং গর্তের সংখ্যার সমান। এই নিয়মের তিনটি ব্যতিক্রম রয়েছে, এগুলি হল 1x2, 1x4, এবং 1x6 এবং 1x16 (2য় জেনার) বিম। এই তিনটি রশ্মিতে তাদের অন্যান্য মাউন্টিং গর্ত ছাড়াও একটি কেন্দ্র মাউন্টিং গর্ত রয়েছে।

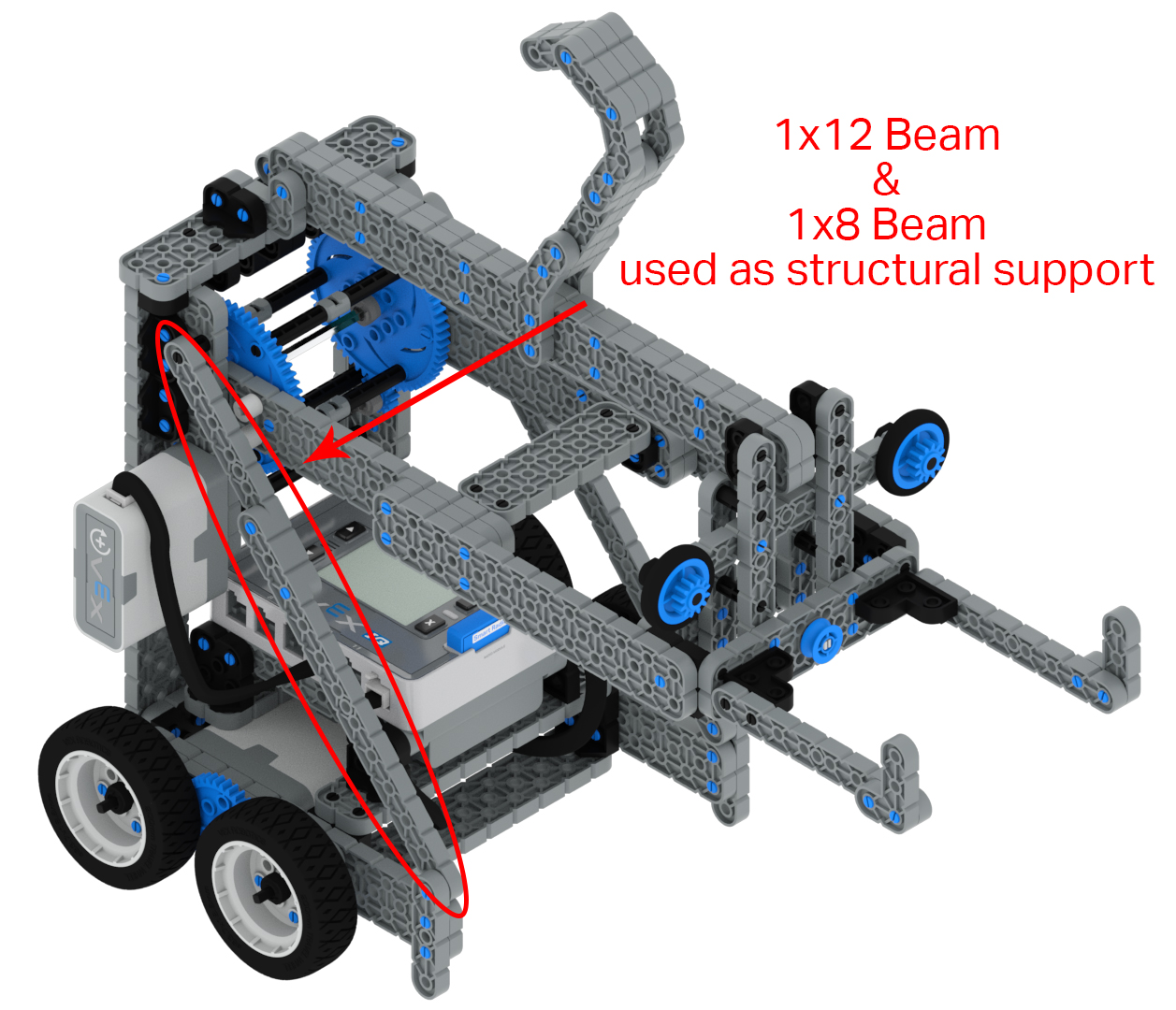

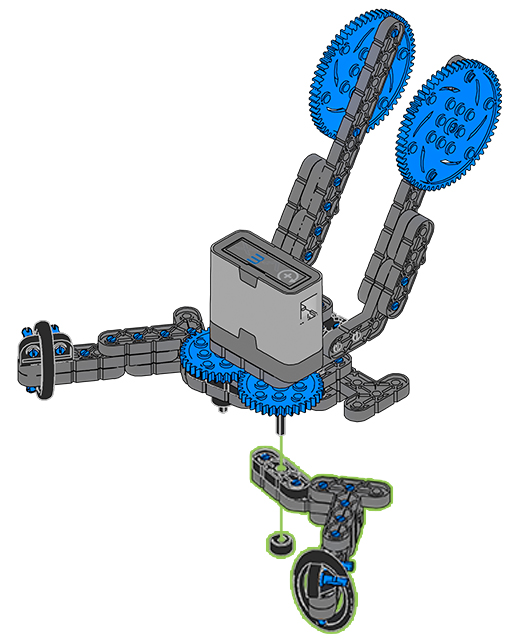

| একটি নখর সমাবেশ দখলকারী | সাপোর্টিং স্ট্রাকচার | 1x2, 1x4, এবং 1x6 বিম |
| |
|
|
2x বিম

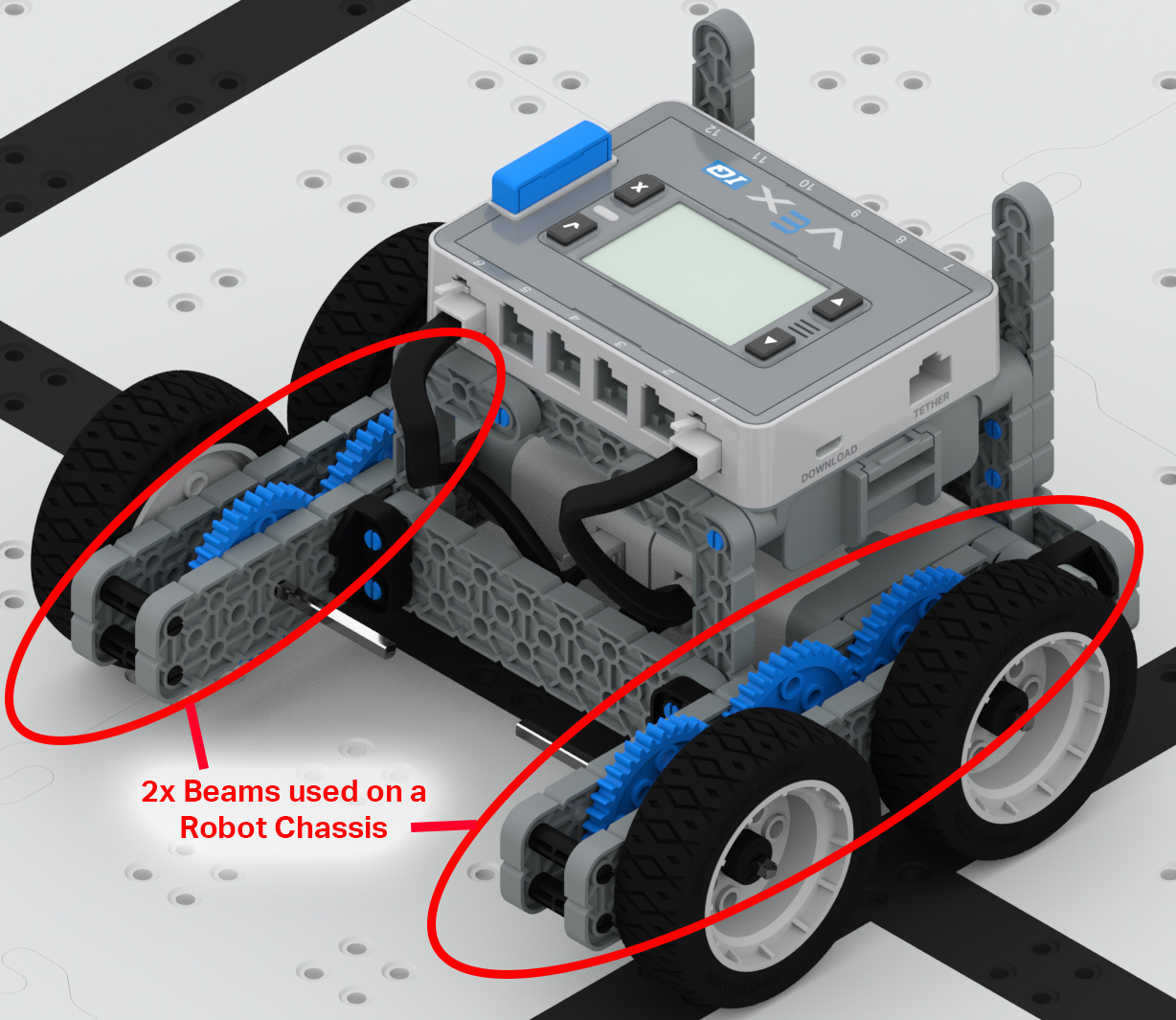

2x বিমের প্রস্থ 2 পিচ ইউনিট রয়েছে। প্রতিটি 2x রশ্মিতে 2টি সারি মাউন্টিং গর্ত রয়েছে যা উভয় বাইরের প্রান্তের দৈর্ঘ্যে চলমান রয়েছে, এছাড়াও রশ্মির কেন্দ্র সারি গর্তের একটি সেট রয়েছে। এই কেন্দ্রের ছিদ্রগুলিও রশ্মির দৈর্ঘ্যকে সঞ্চালিত করে, তবে তারা গর্তের বাইরের সারি থেকে ½ পিচ দ্বারা অফসেট হয়। মাউন্টিং গর্তের এই বিন্যাসটি অনেকগুলি সমাবেশ বিকল্পের জন্য অনুমতি দেয়। 2x বিমগুলি রোবট চ্যাসিস, লিফট এবং অস্ত্র একত্রিত করার জন্য আদর্শ। এগুলি সমস্ত কর্নার সংযোগকারীর সাথে সামঞ্জস্যপূর্ণ, তবে কর্নার সংযোগকারীর 2x সংস্করণ ব্যবহার করে সংযোগের দুটি পয়েন্ট প্রদান করে যা অংশগুলির মধ্যে একটি ভাল সংযুক্তি তৈরি করে।

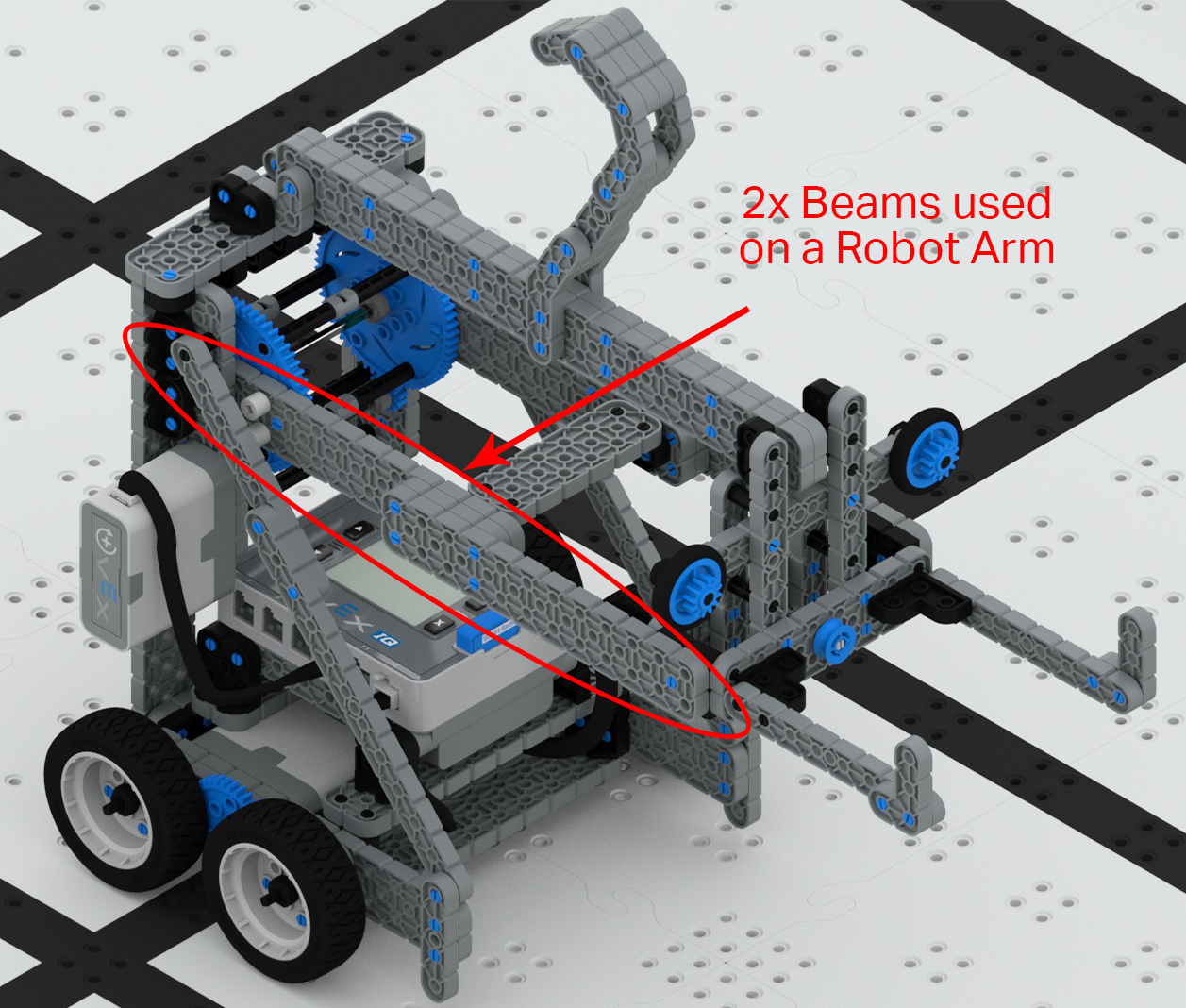

| রোবট চ্যাসিস | রোবট আর্ম |
| |
|

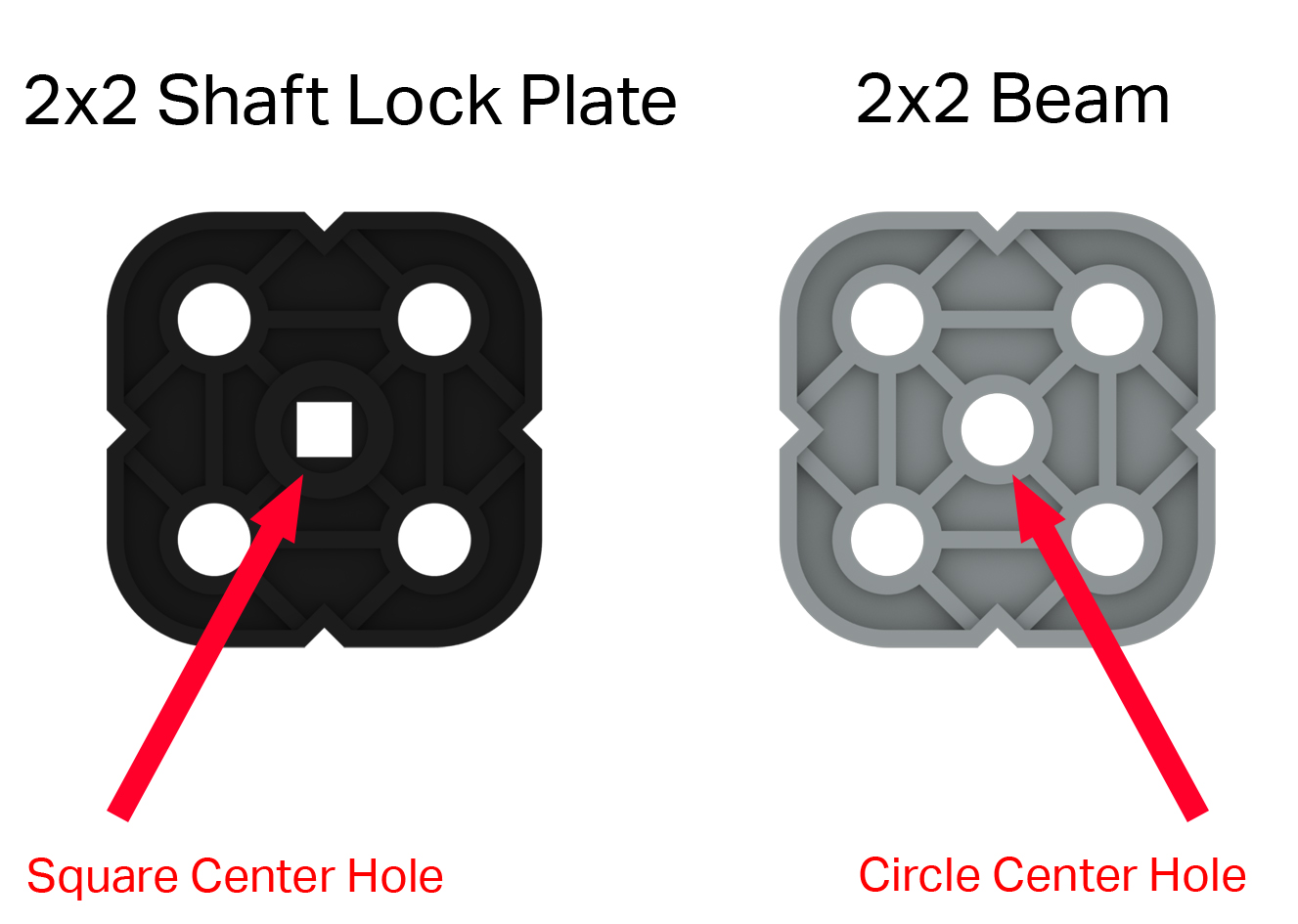

2x2 শ্যাফ্ট লক প্লেট প্রায়ই 2x2 বিমের সাথে বিভ্রান্ত হয়। বেশিরভাগ ক্ষেত্রে এটি একটি সমস্যা নয়। যাইহোক, যদি বীমের মাউন্টিং হোলটি একটি সংযোগকারী পিন, স্ট্যান্ডঅফ বা শ্যাফ্টের জন্য ব্যবহার করার প্রয়োজন হয়, তাহলে 2x2 রশ্মি নির্বাচন করতে হবে কারণ লক প্লেটের এই অবস্থানটি একটি বর্গাকার হাব।
বিশেষত্ব বিমস

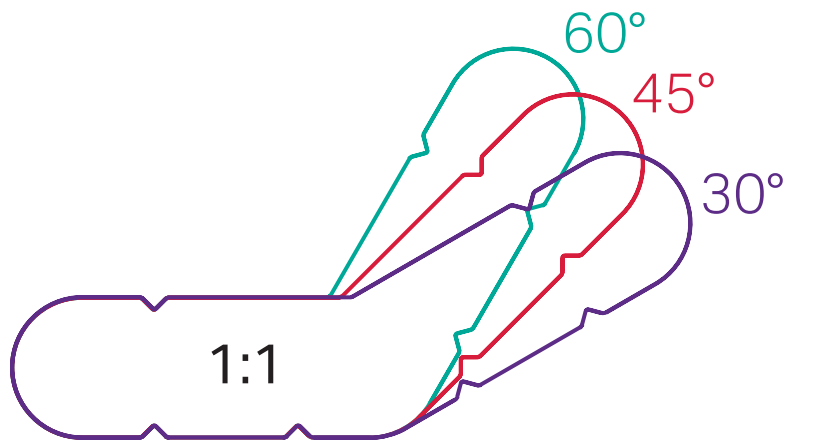

বিশেষত্বের রশ্মিগুলি অনন্য আকৃতির এবং কোণীয় বিম। এখানে রয়েছে সমকোণ, অফসেট সমকোণ, এবং টি আকৃতির বিম যা একটি কঠিন 90 o কোণ প্রদান করে। এখানে 30o, 45o, এবং 60o অ্যাঙ্গেল বিম রয়েছে যা VEX IQ বিল্ডিং সিস্টেমকে অ্যাসেম্বলি কোণের জন্য অনেকগুলি বিকল্পের অনুমতি দেয়।
একটি সমাবেশে যার অতিরিক্ত শক্তির প্রয়োজন হতে পারে, এই রশ্মিগুলিকে একত্রে স্তরে সংযুক্ত করা যেতে পারে যা তাদের নমন এবং মোচড়ানো থেকে উল্লেখযোগ্যভাবে সাহায্য করবে। কৌণিক রশ্মিগুলি একে অপরের সাথে খুব মিল দেখায় এবং সহজেই ভুল শনাক্ত করা যায়।
একটি সঠিক রশ্মি সনাক্তকরণে সহায়তা করার জন্য, কিট বিষয়বস্তু পোস্টারের চিত্রের সাথে বীম আপ মেলানো বা বেশিরভাগ VEX IQ রোবট নির্মাণ নির্দেশাবলীর শুরুতে পাওয়া চেক অ্যাঙ্গেল চিত্রটি ব্যবহার করা সহায়ক হতে পারে। স্পেশালিটি বিমগুলি বিভিন্ন রোবট কাঠামোতে ব্যবহার করা যেতে পারে যেমন একটি VEX IQ ব্রেন মাউন্ট করা, একটি নখর তৈরি করা, বা রোবটটিকে একটি বার থেকে ঝুলানোর জন্য একটি হুক তৈরি করা।

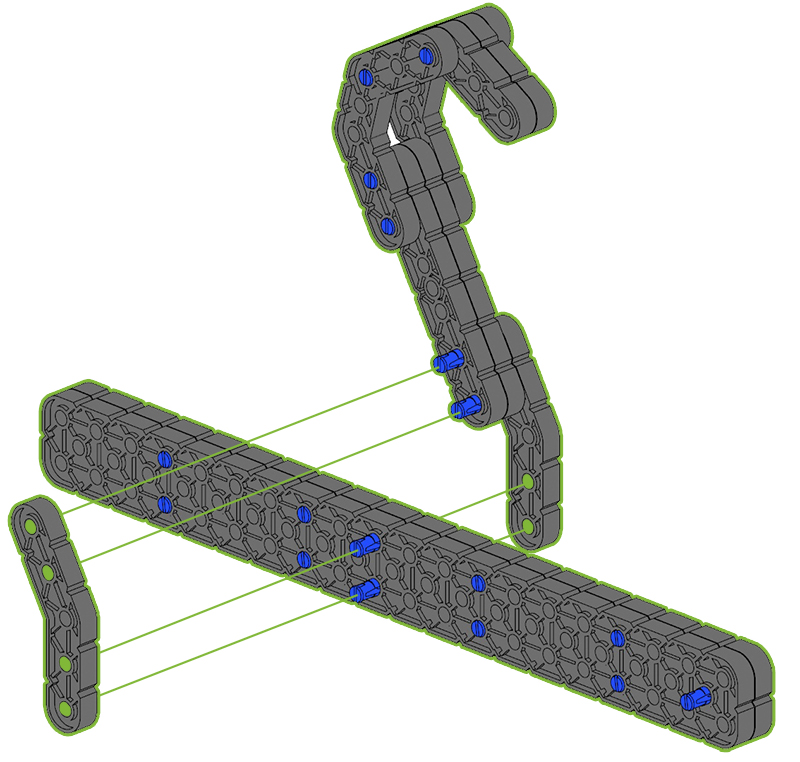

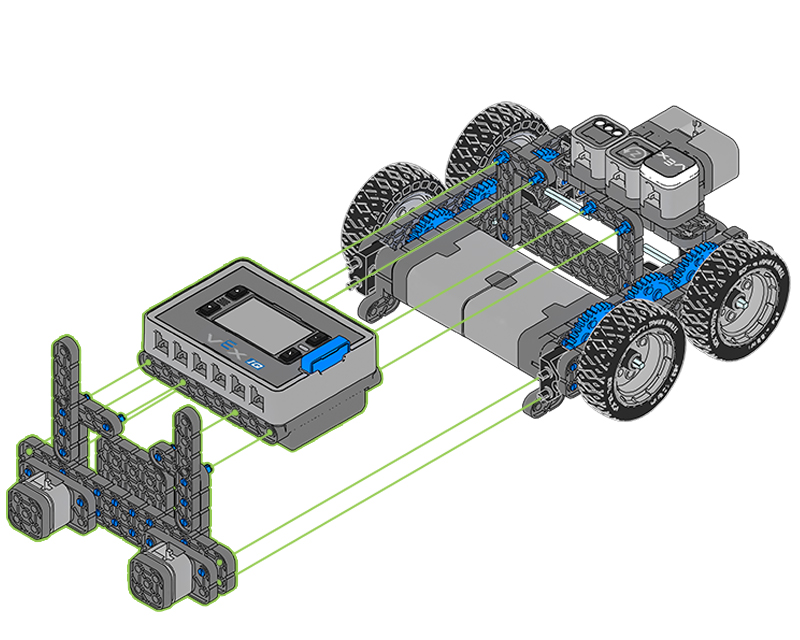

| মাউন্টিং VEX IQ মস্তিষ্ক | রোবট ক্ল | ঝুলন্ত জন্য হুক |
| |
|
|
প্লেট

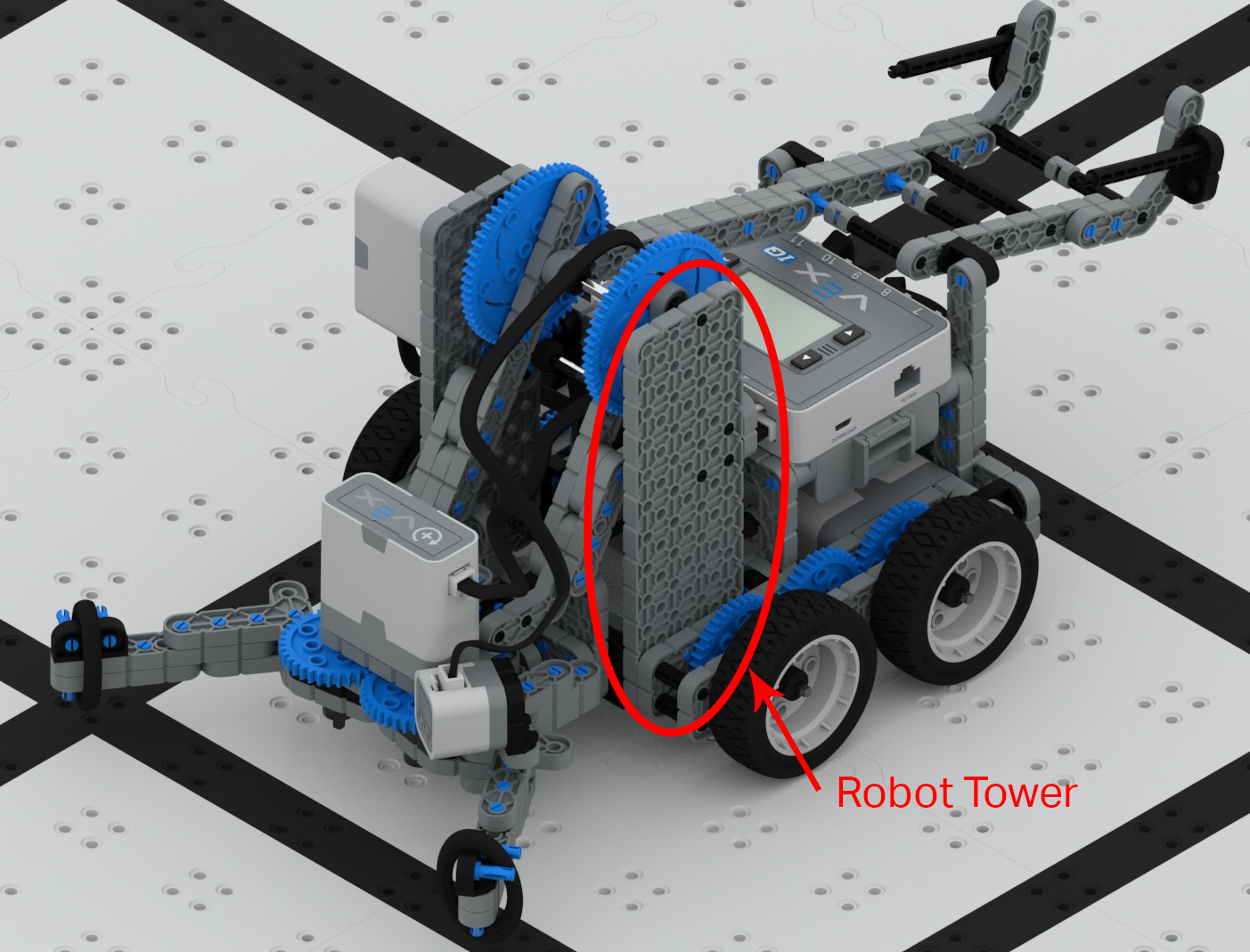

প্লেট একটি রোবট কাঠামোগত সমর্থন যোগ করার জন্য মহান. এগুলি বিভিন্ন দৈর্ঘ্য এবং প্রস্থে পাওয়া যায়। প্লেটগুলিতে একটি মাউন্টিং হোল প্যাটার্ন রয়েছে যা 2x বিম মাউন্টিং হোল প্যাটার্নের সাথে মেলে। এই প্যাটার্নটি মাউন্টিং হোলের একটি লাইন এবং তারপর মাউন্টিং হোলের একটি লাইন যা ½ পিচ দ্বারা অফ-সেট করা হয়। প্লেটগুলি রোবট টাওয়ার, লাঙ্গল এবং অন্য যেকোন প্রয়োগের জন্য আদর্শ যেখানে একটি শক্তিশালী কাঠামোগত উপাদান বা একটি বড় মাউন্টিং পৃষ্ঠের জায়গা প্রয়োজন।
| রোবট টাওয়ার | একটি রোবট উপর লাঙ্গল |
| |
|
