ধাপ 1: আপনার প্রয়োজনীয় অংশগুলি সংগ্রহ করুন
প্রয়োজনীয় অংশগুলি হল:
(1) 90 ডিগ্রি ফ্ল্যাট গাসেট 90 ডিগ্রি গাসেট প্যাক থেকে (276-7761)

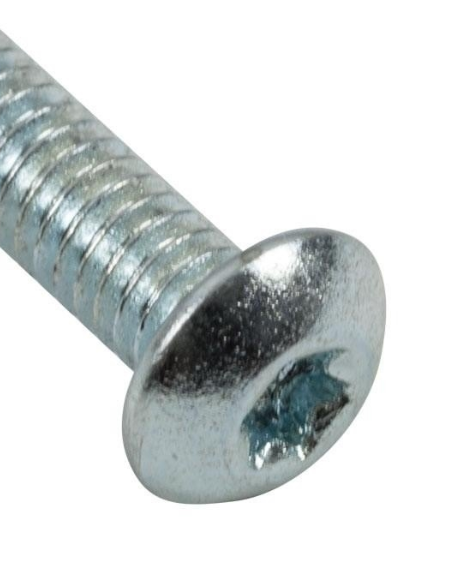

(8) #8-32 x 3/8" স্টার ড্রাইভ স্ক্রু থেকে #8-32 x 3/8" স্টার ড্রাইভ স্ক্রু (100-প্যাক) (276-4991)

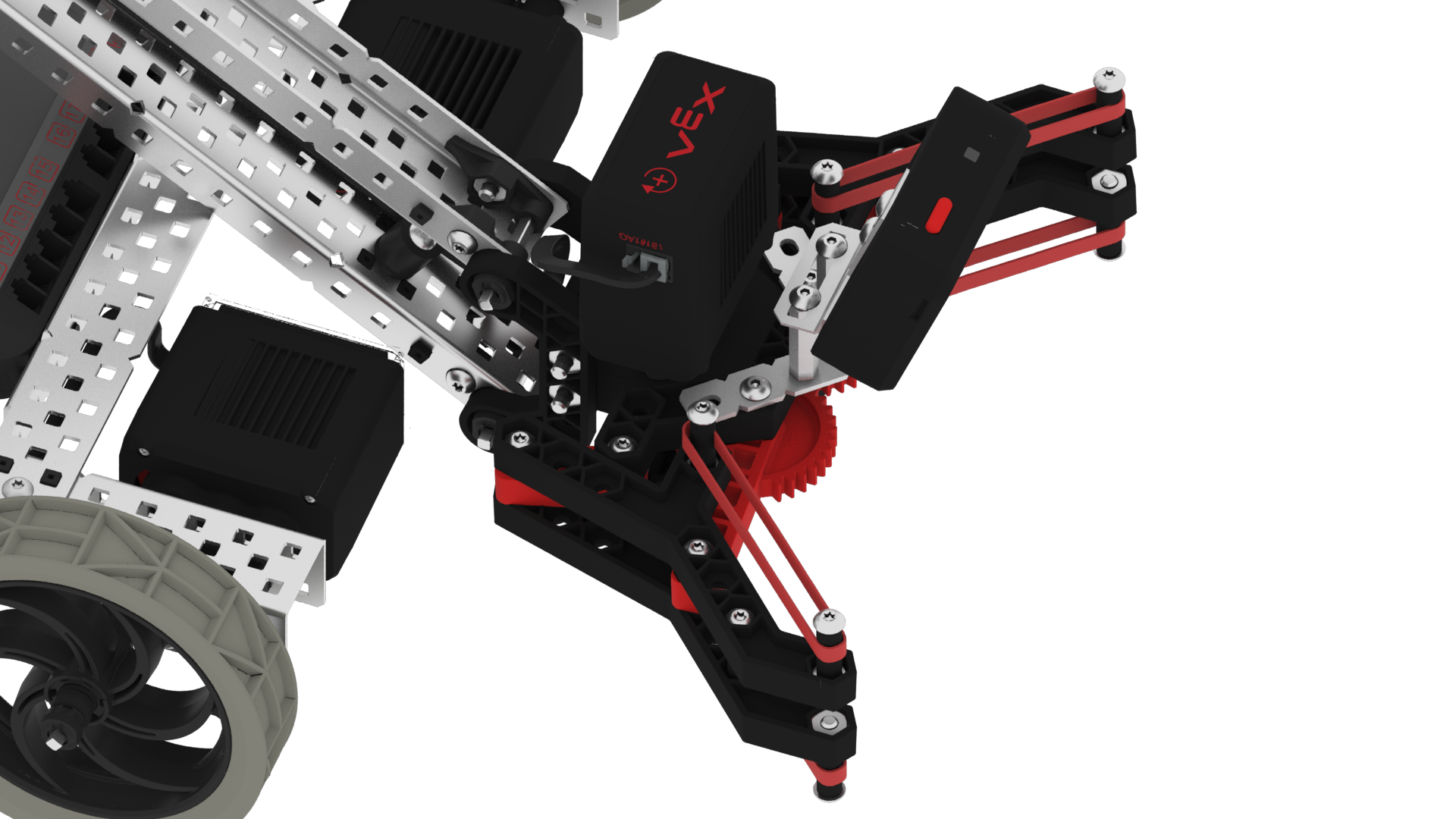

ধাপ 2: V5 নখর শীর্ষে মাউন্ট সংযুক্ত করুন

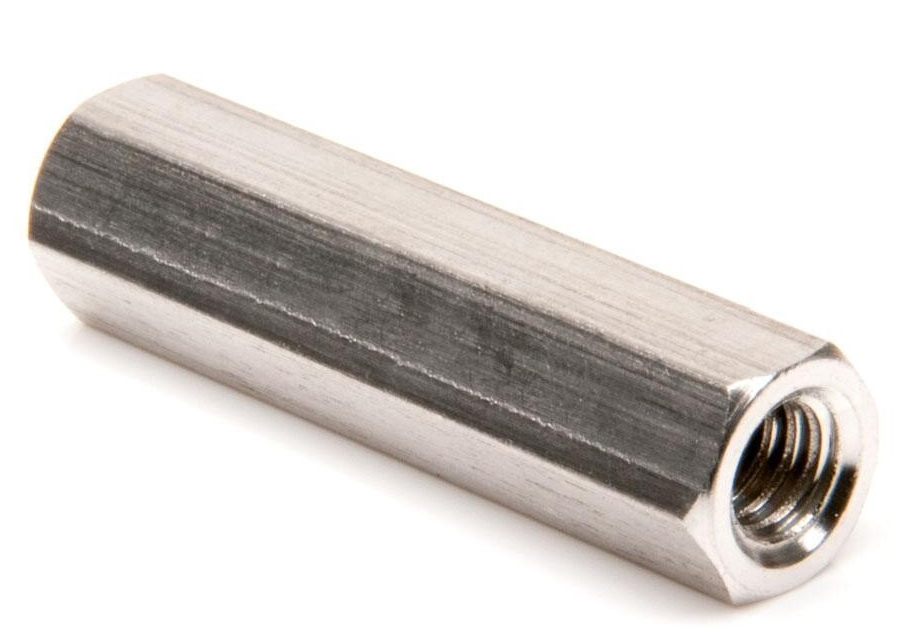

দুটি #8-32 x 3/8" স্টার ড্রাইভ স্ক্রু ব্যবহার করে দুটি 1.00” স্ট্যান্ডঅফের সাথে অ্যাঙ্গেল গাসেট সংযুক্ত করুন।
এরপর, প্লেটের নিচ থেকে দুটি #8-32 x 3/8" স্টার ড্রাইভ স্ক্রু ব্যবহার করে 90 ডিগ্রি ফ্ল্যাট গাসেটে 1.00” স্ট্যান্ডঅফ সংযুক্ত করুন।
দুটি #8-32 x 3/8" স্টার ড্রাইভ স্ক্রু ব্যবহার করে 90 ডিগ্রি ফ্ল্যাট গাসেটটি নখর শীর্ষে সংযুক্ত করুন।
দ্রষ্টব্য: অন্যান্য সেন্সর একই মাউন্ট পদ্ধতি ব্যবহার করতে পারেন.

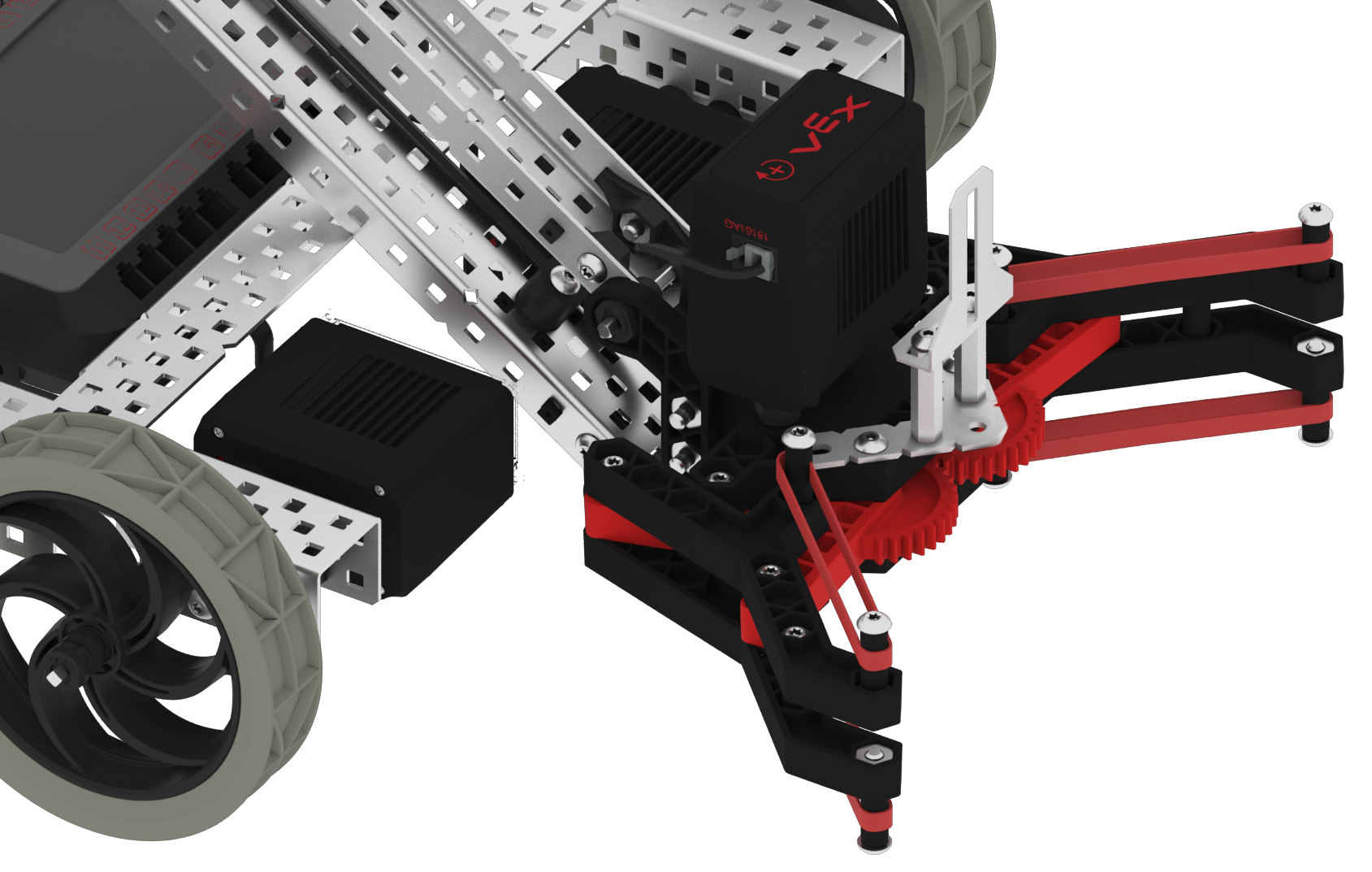

ধাপ 3: দৃষ্টি সেন্সর সংযুক্ত করুন
দুটি #8-32 x 3/8" স্টার ড্রাইভ স্ক্রু ব্যবহার করে ভিশন সেন্সরের পিছনে অ্যাঙ্গেল গাসেট সুরক্ষিত করতে স্ক্রু ড্রাইভার ব্যবহার করুন।
অ্যাঙ্গেল গাসেটটি নীচে বাঁকুন যাতে ভিশন সেন্সরটি পছন্দসই কোণে থাকে।
V5 রোবট মস্তিষ্কে একটি স্মার্ট পোর্টের সাথে দৃষ্টি সেন্সর সংযোগ করতে একটি স্মার্ট কেবল ব্যবহার করুন।
দ্রষ্টব্য: দৃষ্টি সেন্সর মাউন্ট করার সময়, কোডিং সমস্যা এড়াতে এটি খাড়া এবং অনুভূমিক হয় তা নিশ্চিত করুন।
