ধাপ 1: প্রয়োজনীয় অংশ সংগ্রহ করুন এবং VEX ARM® Cortex®-ভিত্তিক মাইক্রোকন্ট্রোলার সরান

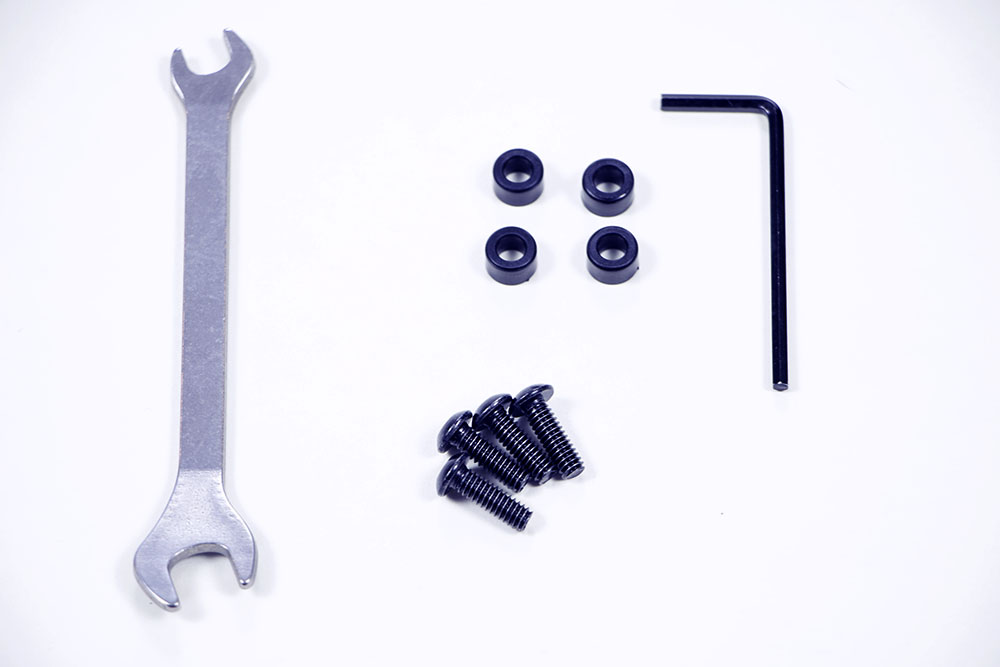

- আপনার প্রয়োজন হবে:
- (1) V5 রোবট মস্তিষ্ক (দেখানো হয়নি)
- (4) 4.6 মিমি প্লাস্টিক স্পেসার
- (4) #8-32 x 1/2” স্ক্রু
- (1) 3/32" হেক্স কী
- (1) 11/32" রেঞ্চ
- (1) নির্মিত VEX EDR Clawbot (দেখানো হয়নি)
- আপনি যখন V5 রোবট ব্রেন এবং এর ওয়্যারিং পরীক্ষা করতে চান, তখন আপনার V5 রোবট ব্যাটারিরও প্রয়োজন হবে।
- চালিয়ে যাওয়ার আগে আপনার রোবট থেকে VEX ARM® Cortex®-ভিত্তিক মাইক্রোকন্ট্রোলার সরাতে রেঞ্চ এবং হেক্স কী ব্যবহার করুন।

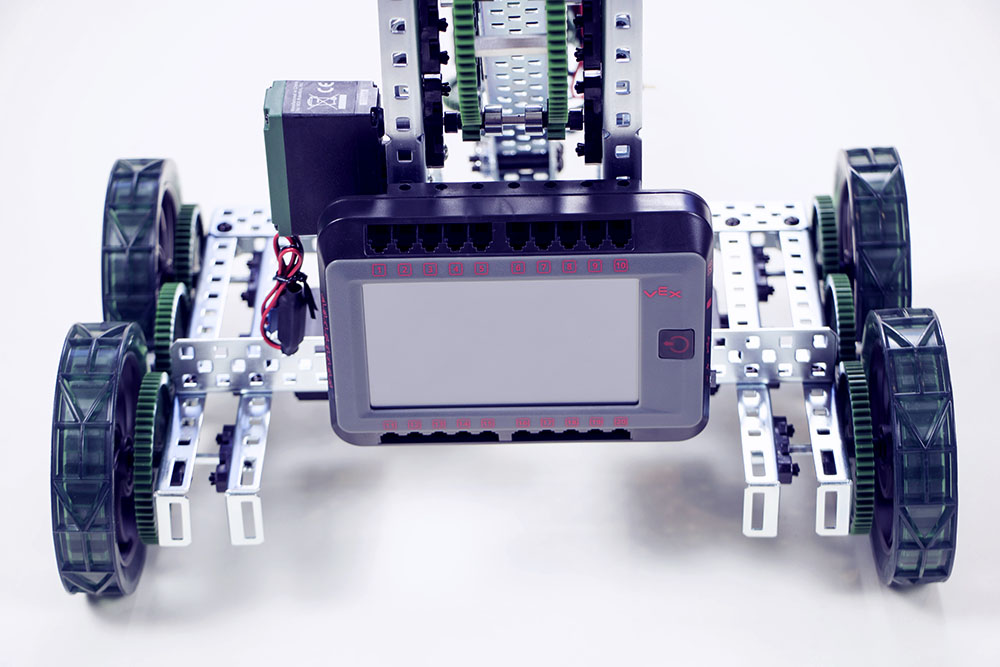

ধাপ 2: V5 রোবট মস্তিষ্কের অবস্থান
- ক্লবট হাতের জন্য প্রাচীর কাঠামোর নীচের দিকে মস্তিষ্কের জন্য পর্যাপ্ত স্থান রয়েছে তা নিশ্চিত করুন।
- প্রাচীরের নীচে থেকে চতুর্থ এবং সপ্তম গর্ত ব্যবহার করে মস্তিষ্কটি মাউন্ট করুন।

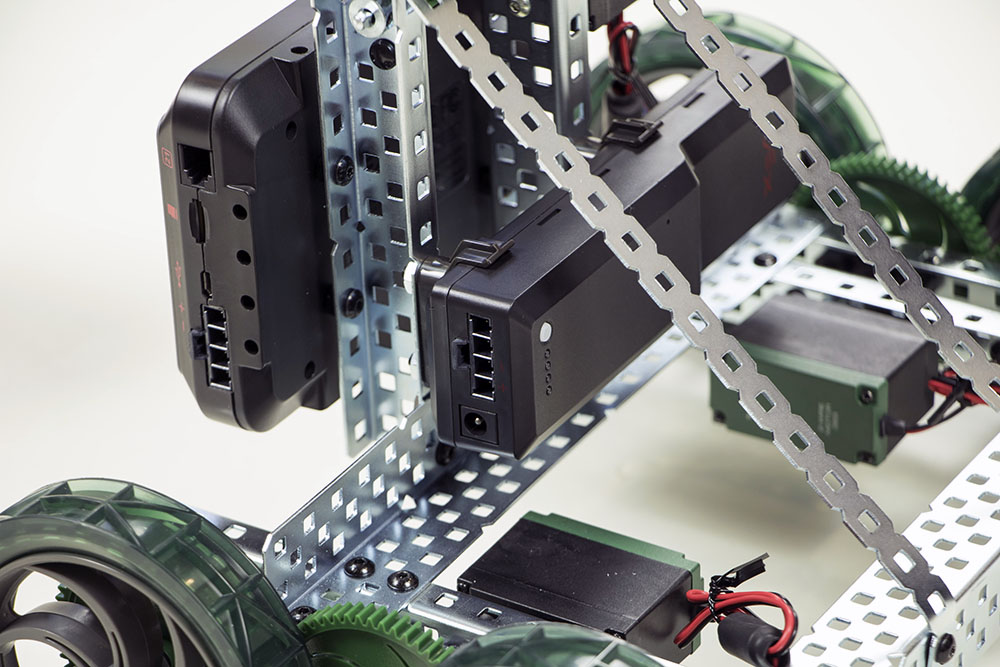

ধাপ 3: V5 রোবট মস্তিষ্ক সুরক্ষিত করুন
- ক্লাবট-এ স্ক্রু এবং অন্যান্য উপাদানগুলির জন্য জায়গা দেওয়ার জন্য V5 রোবট মস্তিষ্ক এবং প্রাচীর কাঠামোর মধ্যে নীচে থেকে চতুর্থ এবং সপ্তম গর্তে চারটি 4.6 মিমি প্লাস্টিক স্পেসার ব্যবহার করুন।
- স্পেসারের থ্রেডেড ছিদ্রের মাধ্যমে আপনার ক্লোবটের কাঠামোতে V5 রোবট মস্তিষ্ককে সুরক্ষিত করতে চারটি #8-32 স্ক্রু ব্যবহার করুন।
ধাপ 4: V5 রোবট ব্রেইন ওয়্যার করুন
- যদি এটি ইতিমধ্যে না হয়ে থাকে তবে V5 রোবট ব্যাটারিটি মস্তিষ্কের সাথে সংযুক্ত করুন এবং V5 রোবট মস্তিষ্ক চালু করুন।

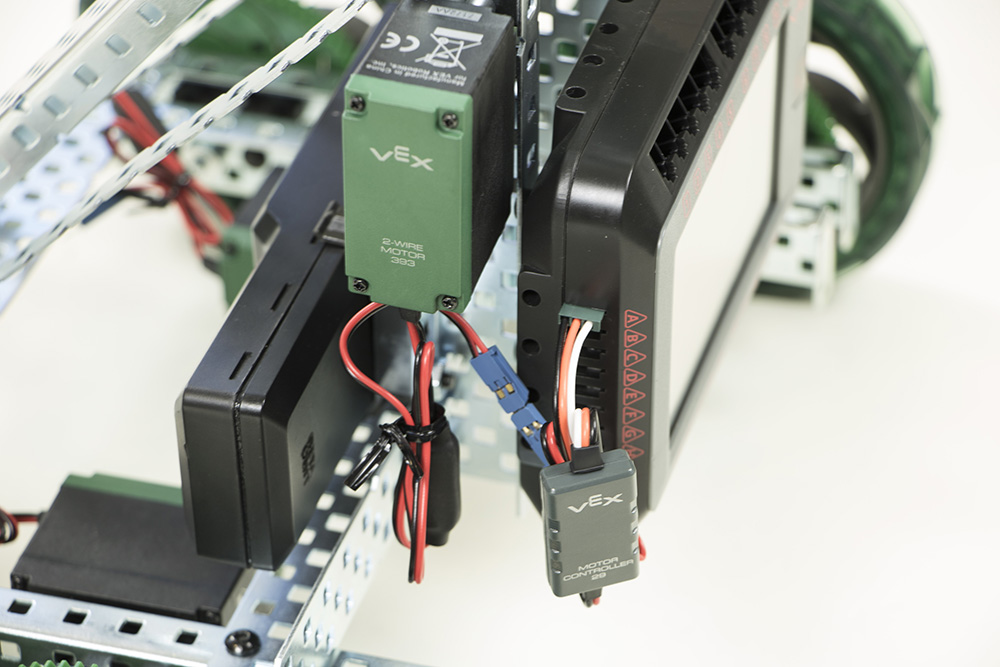

- যদি VEX 393 মোটর ব্যবহার করেন, তাহলে একটি মোটর কন্ট্রোলার 29 ব্যবহার করুন আপনার মোটরগুলিকে V5 রোবট ব্রেইনের সাথে A থেকে H লেবেলযুক্ত 3-ওয়্যার পোর্টগুলিতে সংযুক্ত করতে।
- VEX EDR লিগ্যাসি সেন্সর ব্যবহার করলে, সেগুলিকে A লেবেলযুক্ত 3-ওয়্যার পোর্টের সাথে H এর মাধ্যমে সংযুক্ত করুন৷
- আপনার সেন্সরগুলি সঠিকভাবে সংযুক্ত ছিল কিনা তা পরীক্ষা করতে ডিভাইস তথ্য স্ক্রীন এবং তারপরে 3-ওয়্যার পোর্ট স্ক্রীনে আলতো চাপুন (ত্রিভুজে একটি তারকাচিহ্নের মতো)।
