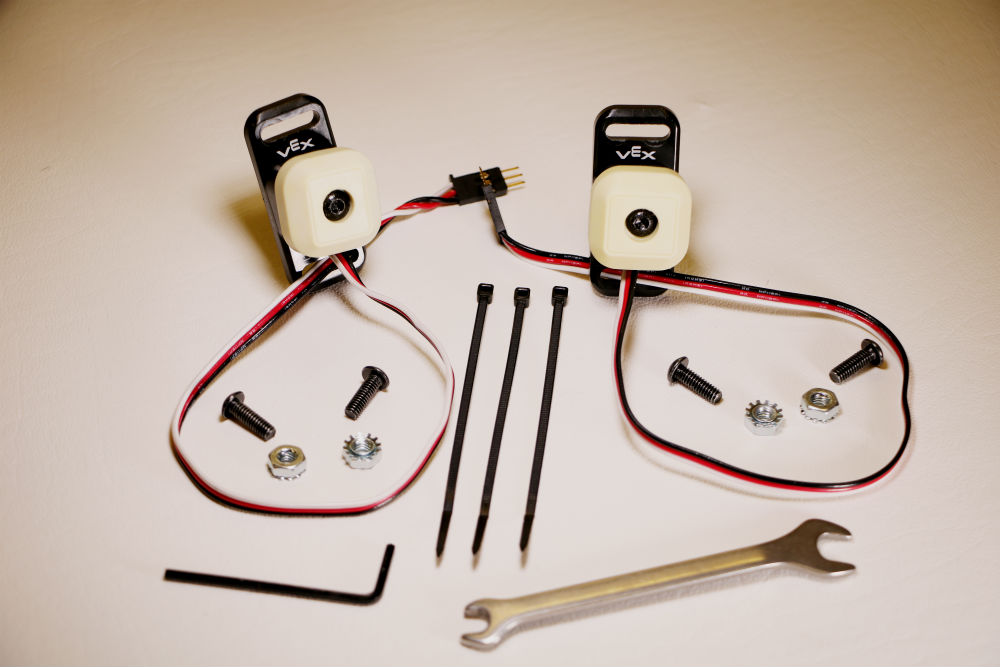

প্রয়োজনীয় অংশগুলো সংগ্রহ করুন।
নিম্নলিখিত অংশগুলি প্রস্তুত রাখুন:
- (2) বাম্পার সুইচ v2
- (4) #8-32 x 1/2" স্ক্রু
- (4) #8-32 কেপস বাদাম
- (1) 5-64" হেক্স কী
- (3) 4" জিপ টাই
- (1) ওপেন এন্ড রেঞ্চ (ঐচ্ছিক)
দ্রষ্টব্য: V5 ব্যাটারি ক্লিপগুলি খালি থাকলে বাম্পার সুইচগুলি মাউন্ট করা এবং ওয়্যারিং করা সহজ হবে কারণ ব্যাটারি সরানো হয়েছে৷

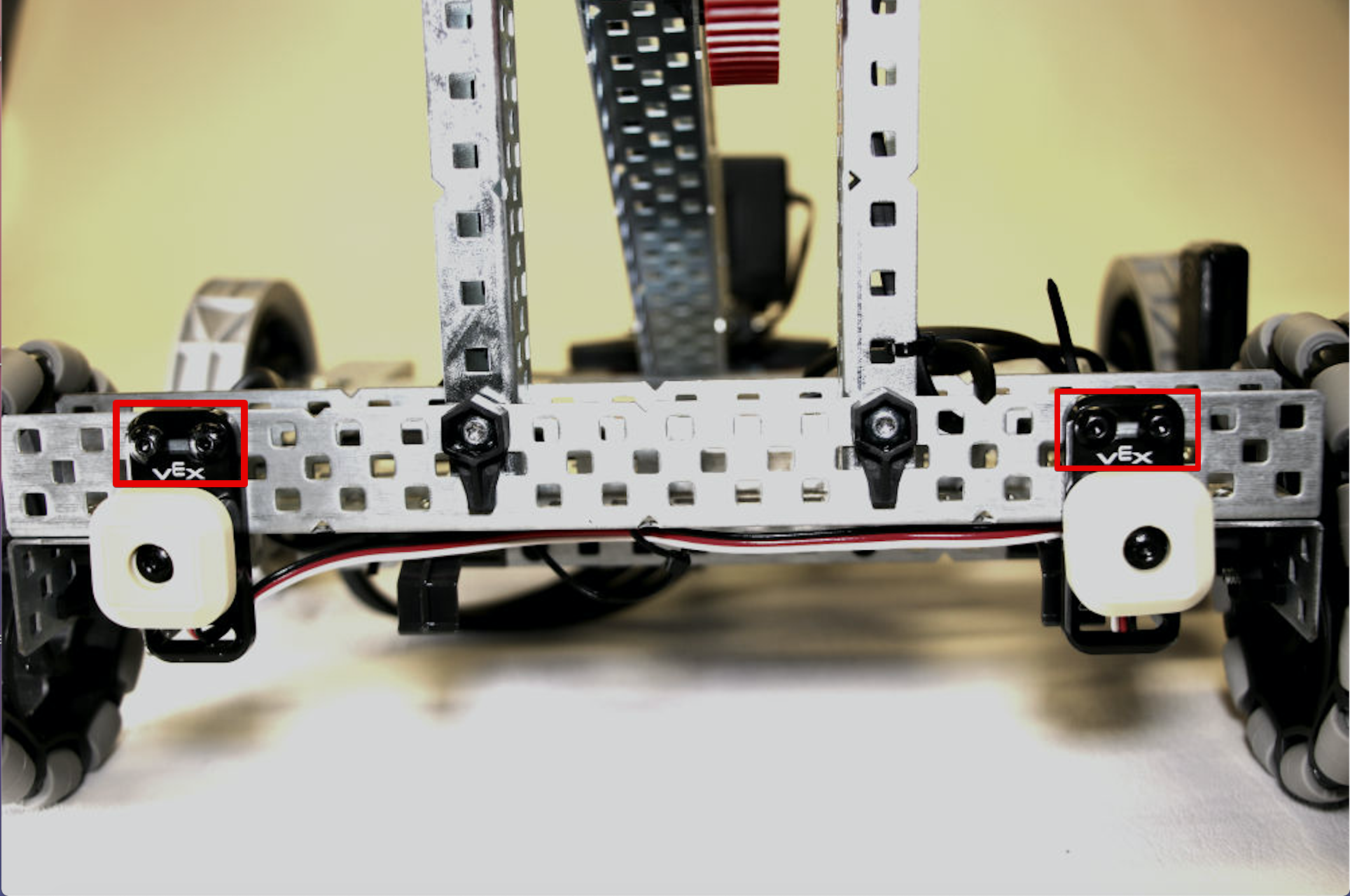

বাম্পার সুইচগুলি অবস্থান করুন
VEX লোগোর উপরে প্রতিটি বাম্পার সুইচে দুটি স্ক্রু রাখুন।
দুটি স্ক্রু যেটি প্রতিটি বাম্পার সুইচকে সবচেয়ে পিছনের C-চ্যানেল বিমের প্রান্ত থেকে তৃতীয় এবং চতুর্থ গর্তে ধরে রাখে।
দ্রষ্টব্য: বাম্পার সুইচের উভয় পাশে বাম্পার সুইচ বা অন্য অবস্থানে মাউন্ট করার জন্য স্ক্রুগুলিও স্থাপন করা যেতে পারে।

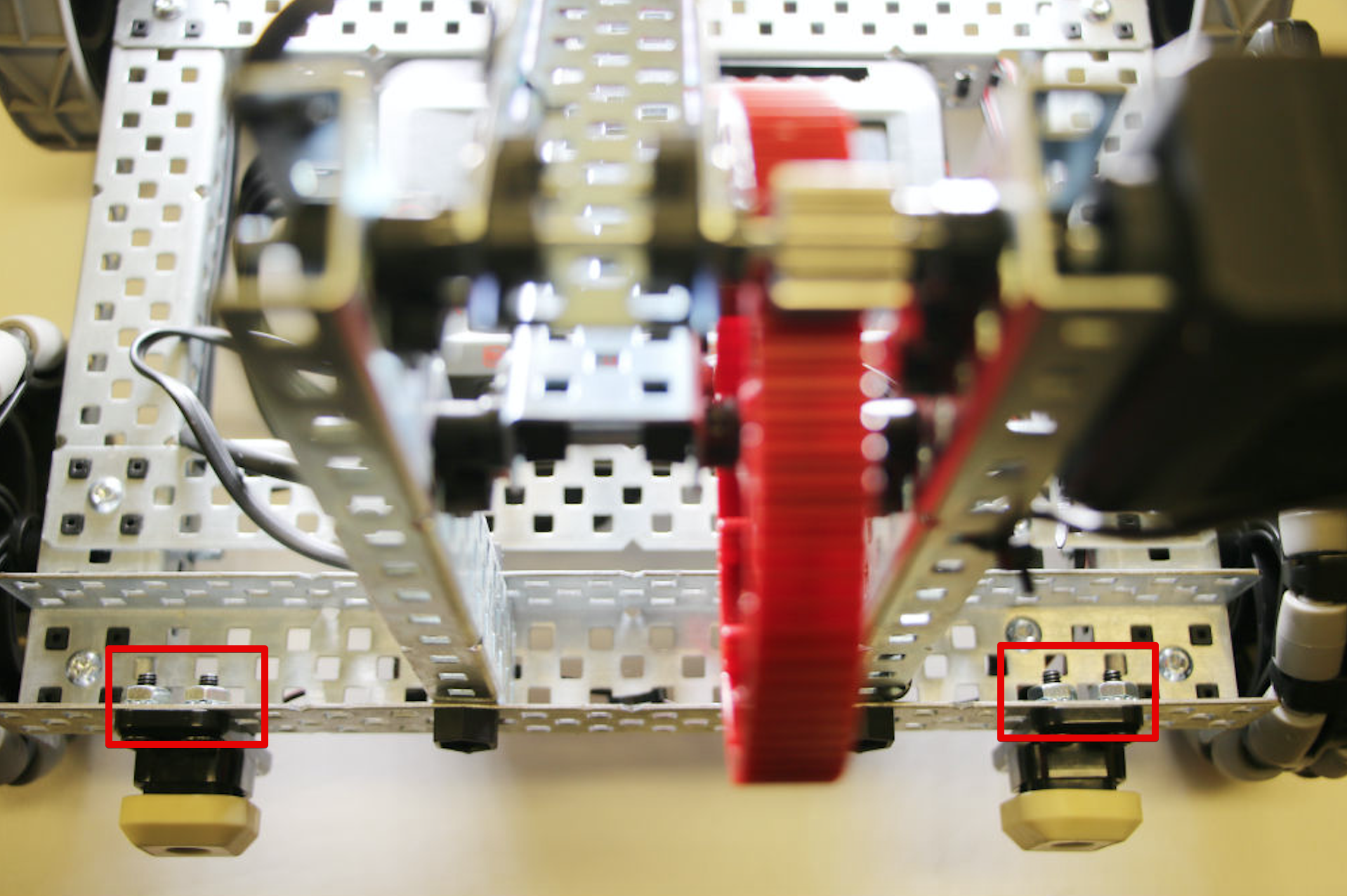

চারটি কেপস নাট ব্যবহার করে স্ক্রুগুলো যথাস্থানে আটকে দিন।
দ্রষ্টব্য: স্ক্রুগুলি খুব শক্ত হওয়া উচিত নয় কারণ বাম্পার সুইচের প্লাস্টিক ফাটতে পারে।

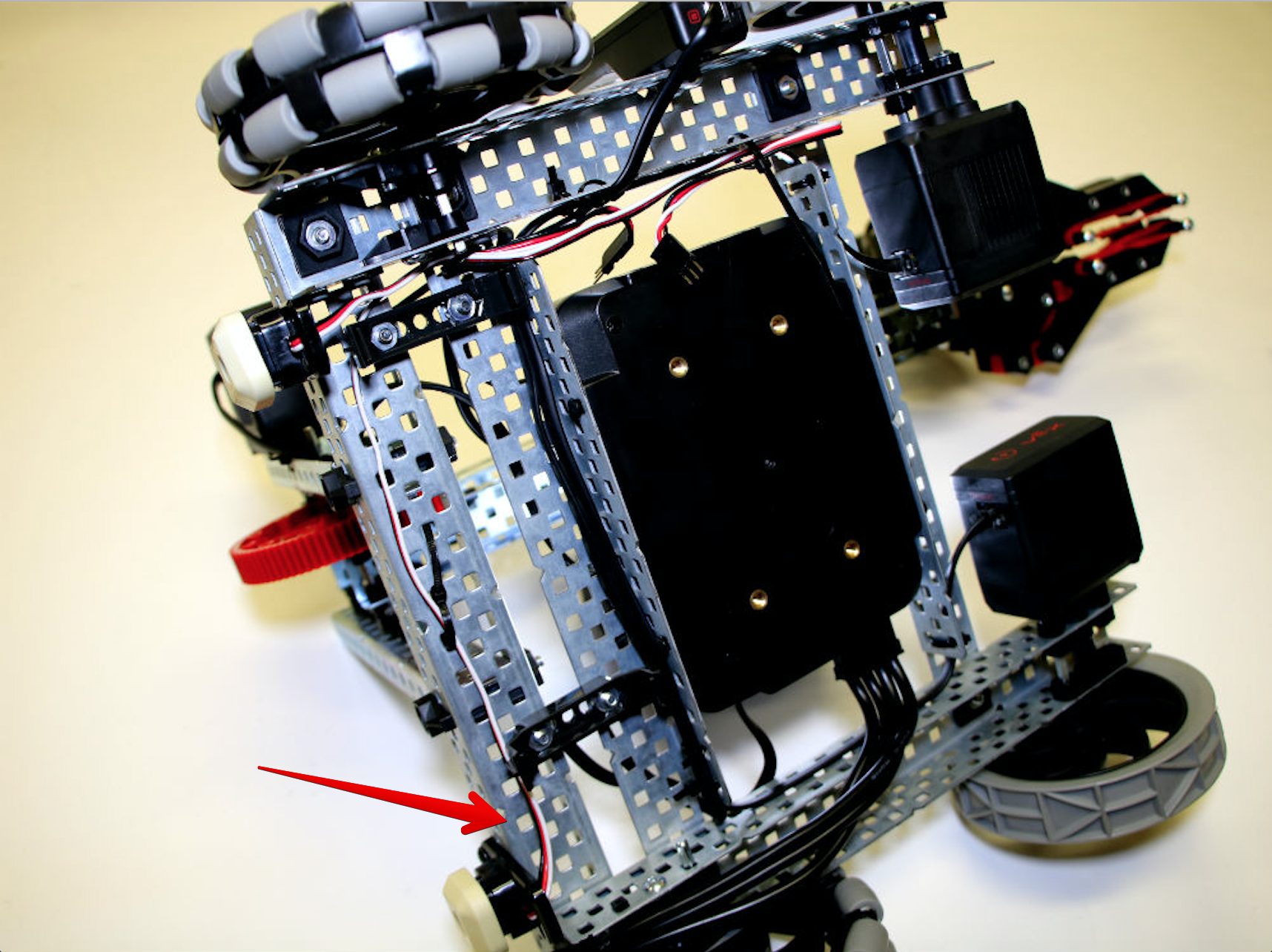

চ্যাসিসের চারপাশে তারগুলো নিয়ে যান
V5 ব্যাটারি ক্লিপগুলির পাশে বাম বাম্পার সুইচ থেকে তারের নেতৃত্ব দিন।
থ্রি ওয়্যার পোর্টের সাহায্যে V5 রোবট ব্রেইনের পাশে দ্বিতীয় ব্যাটারি ক্লিপের চারপাশে তারের নেতৃত্ব দিন।
- সি-চ্যানেল রশ্মির মাধ্যমে তারকে ফিড করবেন না যেখানে চাকা লাগানো আছে।
ডান বাম্পার সুইচ থেকে সরাসরি তারের দিকে নিয়ে যান যেখানে বাম বাম্পার সুইচের তারটি থাকে যাতে উভয় সংযোগকারী থ্রি ওয়্যার পোর্ট সহ মস্তিষ্কের পাশে থাকে।
দ্রষ্টব্য: বাম্পার সুইচের তারগুলি যেখানে ভাল সেখানে অবস্থান করা যেতে পারে যতক্ষণ না তারা অপারেশনের সময় টেনে আনে বা ধরা না পড়ে৷

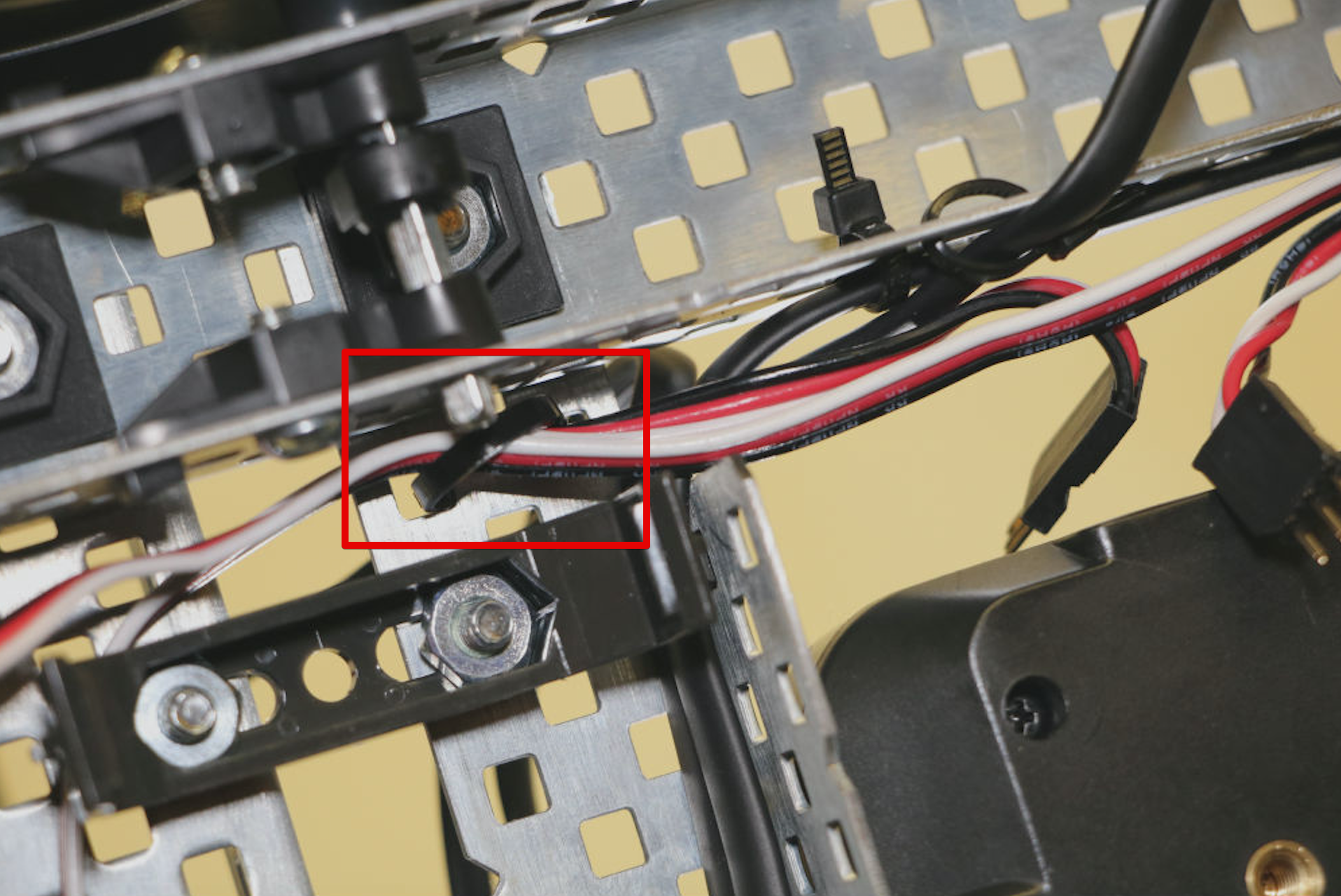

বাম্পার সুইচের তারের বাম ধরে রাখতে একটি জিপ টাই ব্যবহার করুন
সি-চ্যানেল বিমের বাম বাম্পার সুইচের তারের চারপাশে একটি জিপ টাই থ্রেড করুন যাতে এটি ব্যাটারির পথ থেকে দূরে থাকে।
দ্রষ্টব্য: তারগুলি মস্তিষ্কের সাথে সংযুক্ত না হওয়া পর্যন্ত জিপ টাই পুরোপুরি আঁটসাঁট করবেন না।

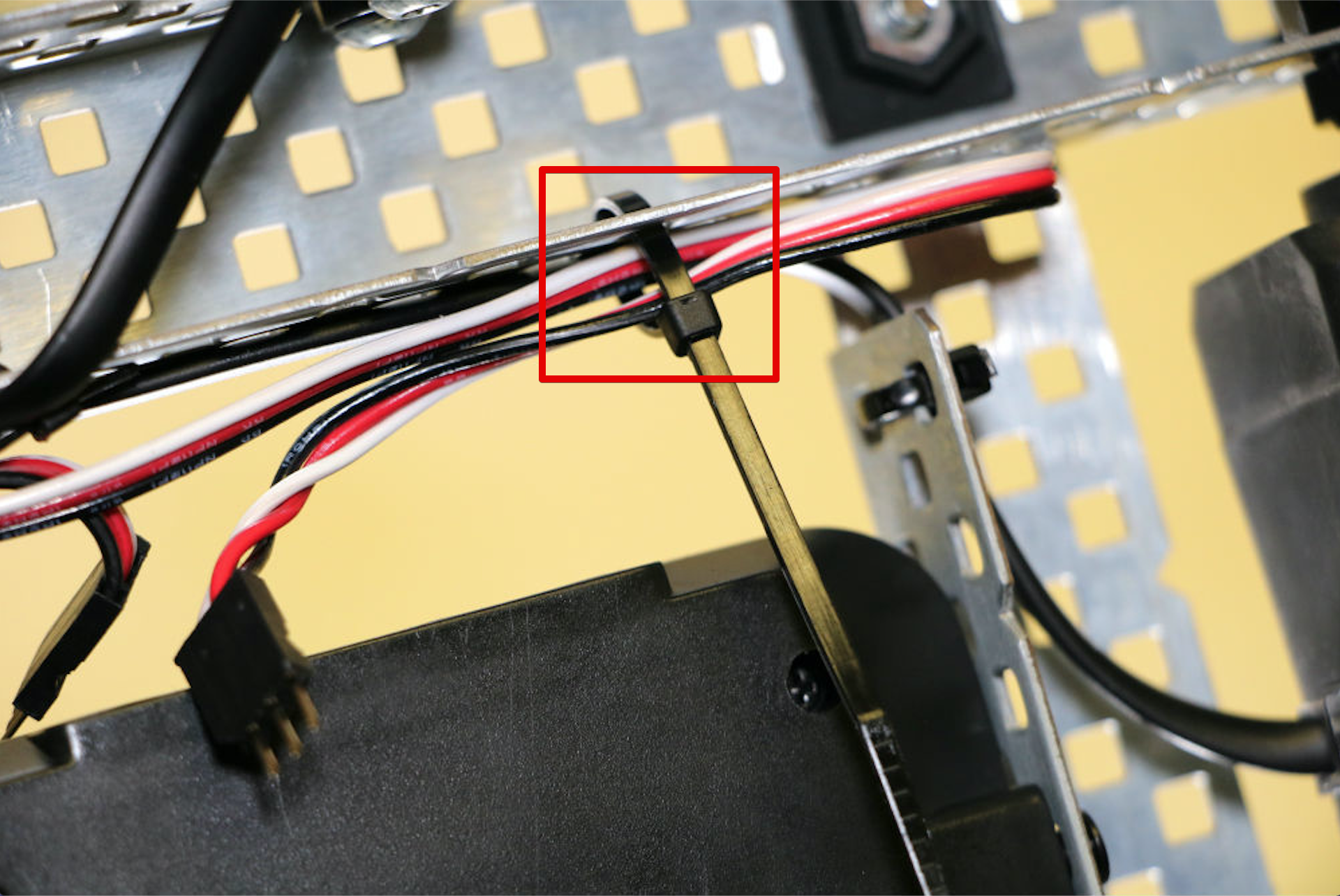

ব্যাটারি ক্লিপের উপরে উভয় তারের জায়গায় রাখতে একটি জিপ টাই ব্যবহার করুন
ব্যাটারি ক্লিপের উপরে একটি ভাল জায়গায় বাম এবং ডান উভয় বাম্পার সুইচের তারের চারপাশে একটি দ্বিতীয় জিপ টাই থ্রেড করুন যাতে তারা নিচে ঝুলে না যায় বা অন্য উপাদানগুলির পথে না যায়।
দ্রষ্টব্য:তারগুলি মস্তিষ্কের সাথে সংযুক্ত না হওয়া পর্যন্ত জিপ টাই পুরোপুরি আঁটসাঁট করবেন না।

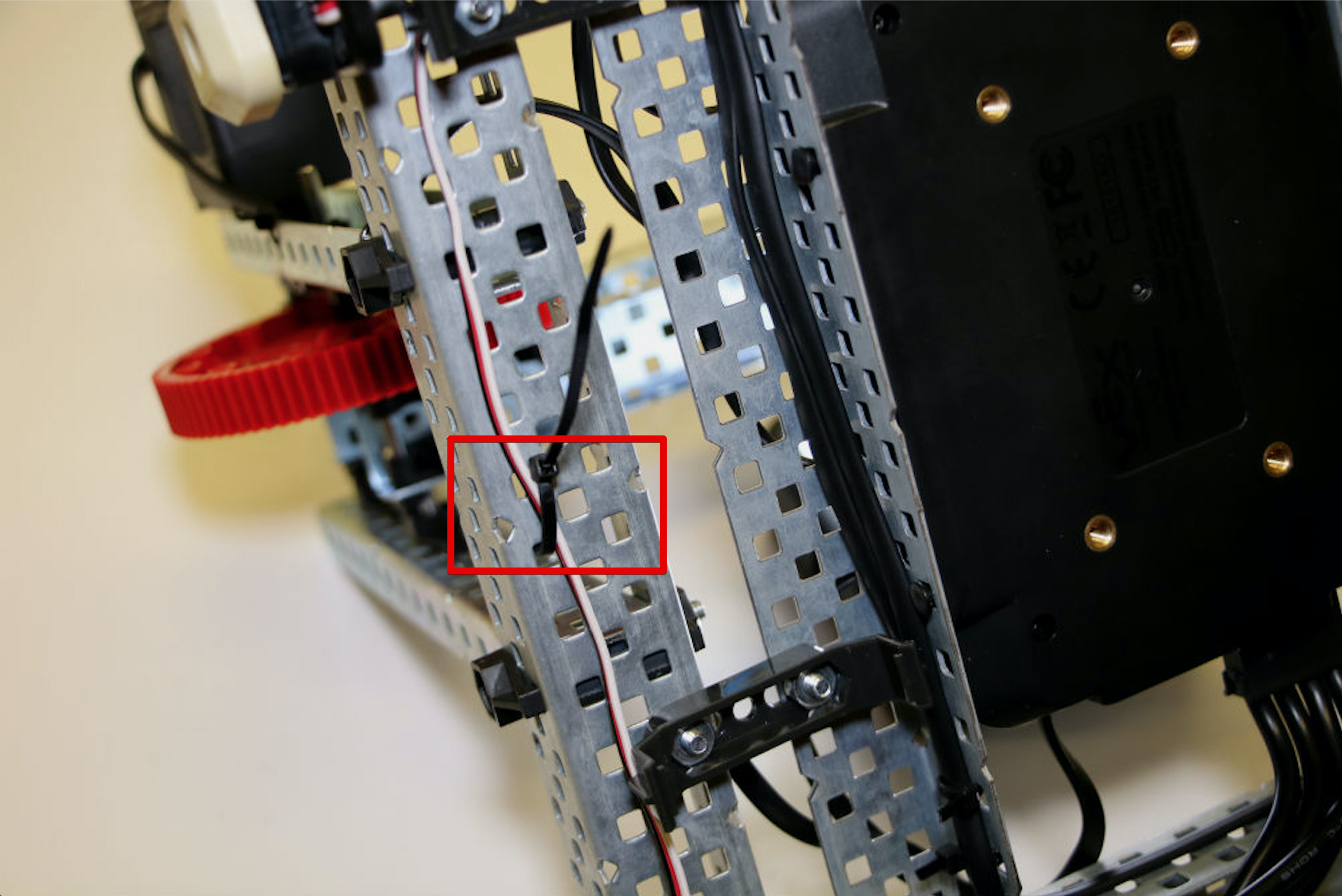

ডান বাম্পার সুইচ তারের জায়গায় ধরে রাখতে শেষ জিপ টাই ব্যবহার করুন
সি-চ্যানেল রশ্মি বরাবর ডান বাম্পার সুইচের তারটি এবং মস্তিষ্কের বাইরে নিয়ে যান এবং তারপরে তিনটি তারের পোর্টের দিকে ফিরে যান।
দ্বিগুণ তারের চারপাশে এবং সি-চ্যানেল বিমের মাধ্যমে শেষ জিপ টাই থ্রেড করুন যাতে এটি অন্যান্য উপাদানগুলির পথ থেকে দূরে রাখা যায়।
দ্রষ্টব্য:তারগুলি মস্তিষ্কের সাথে সংযুক্ত না হওয়া পর্যন্ত জিপ টাই পুরোপুরি আঁটসাঁট করবেন না।

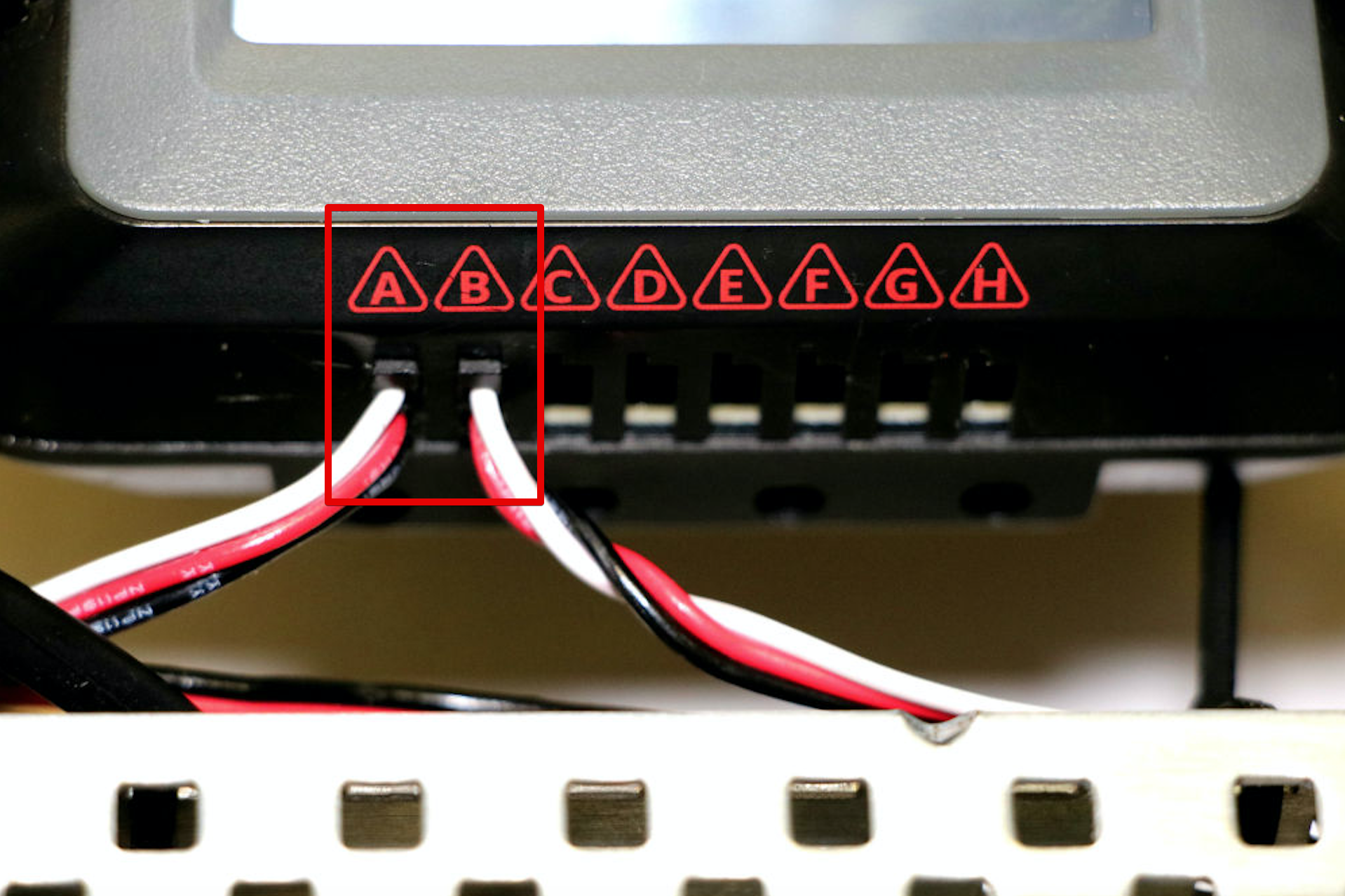

তিনটি তারের পোর্টে বাম্পার সুইচগুলি সংযুক্ত করুন এবং শেষ করুন
বাম বাম্পার সুইচের তারটি পোর্ট A এর সাথে এবং ডান বাম্পার সুইচের তারটিকে পোর্ট B এর সাথে সংযুক্ত করুন।
জিপ টাইগুলিকে পুরোপুরি শক্ত করুন যাতে সেগুলি সুরক্ষিত থাকে এবং তারপরে অতিরিক্ত প্লাস্টিক কেটে ফেলুন।
V5 ব্যাটারিটিকে এর ক্লিপগুলিতে প্রতিস্থাপন করুন এবং ব্যাটারিটিকে মস্তিষ্কের সাথে পুনরায় সংযোগ করুন৷
দ্রষ্টব্য: একটি লেবেল (টেপ, স্টিকার, ইত্যাদি) একটি সেন্সর, বা তারযুক্ত যে কোনও উপাদানে ব্যবহার করা যেতে পারে, এটি যে পোর্টের সাথে সংযুক্ত তা নোট করতে।
