V5 মস্তিষ্কে 3-ওয়্যার পোর্টের মান দেখা – VEX লাইব্রেরি

নিশ্চিত করুন যে V5 রোবট ব্রেন চালু আছে।

V5 ব্রেন বন্ধ আছে এবং এর হোম বোতামটি হাইলাইট করা আছে।

মস্তিষ্কে হোম বোতাম টিপে এবং ধরে রেখে V5 রোবট মস্তিষ্ক চালু করুন।

ডিভাইস আইকনটি নির্বাচন করুন

হোম মেনুতে ব্রেন স্ক্রিন দেখানো হবে এবং ডিভাইস অপশনটি হাইলাইট করা হবে।

উপরের ছবিতে লাল আয়তক্ষেত্র দ্বারা হাইলাইট করা ডিভাইস আইকনে আলতো চাপুন।

৩-ওয়্যার পোর্ট আইকনটি নির্বাচন করুন

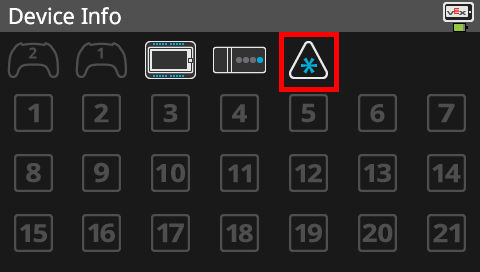

ব্রেইন স্ক্রিনটি ডিভাইস ইনফো মেনুতে দেখানো হয়েছে যেখানে ব্রেইন এর সমস্ত স্মার্ট পোর্ট এবং সংযুক্ত ডিভাইসের তালিকা রয়েছে। ডিভাইস তথ্য মেনুতে 3টি ওয়্যার পোর্ট আইকনটি হাইলাইট করা হয়েছে যাতে বোঝা যায় যে আইটেমগুলি তাদের তথ্য মেনু খোলার জন্য নির্বাচন করা যেতে পারে।

উপরের ছবিতে লাল আয়তক্ষেত্র দ্বারা হাইলাইট করা 3-ওয়্যার পোর্ট আইকনে আলতো চাপুন৷

3-ওয়্যার পোর্টের মানগুলি দেখুন

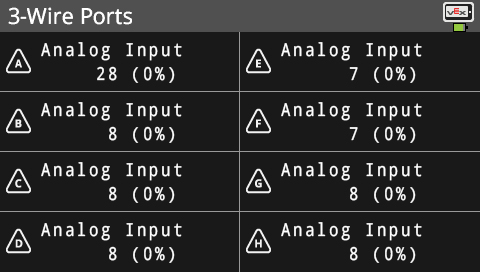

ব্রেন স্ক্রিনটি 3 ওয়্যার পোর্টস ইনফো মেনুতে দেখানো হয়েছে যা সংযুক্ত 3 ওয়্যার ডিভাইস সম্পর্কে তথ্য তালিকাভুক্ত করে। মেনুতে A থেকে H পর্যন্ত বর্ণানুক্রমিকভাবে লেবেল করা 3টি ওয়্যার পোর্টের মধ্যে 8টিই তালিকাভুক্ত। এই উদাহরণে, সমস্ত পোর্ট অ্যানালগ ইনপুটে সেট করা আছে।

দ্রষ্টব্য:প্রতিটি 3-তারের পোর্ট একটি ত্রিভুজের ভিতরে তার অক্ষর দিয়ে হাইলাইট করা হয়।

3-ওয়্যার পোর্ট সেটিংস পরিবর্তন করুন

ব্রেন স্ক্রিনটি 3 ওয়্যার পোর্টস ইনফো মেনুতে দেখানো হয়েছে যেখানে 3 ওয়্যার পোর্ট সেটিংস কাস্টমাইজ করা হয়েছে, যেখানে 4টি সেটিং বিকল্পের উদাহরণ দেখানো হয়েছে।

3-ওয়্যার পোর্ট সেটিংস পরিবর্তন করতে, সংশ্লিষ্ট পোর্ট সেলে স্ক্রীন টিপুন।

4টি সেটিংস রয়েছে: এনালগ ইনপুট, ডিজিটাল ইনপুট, ডিজিটাল আউট হাই, ডিজিটাল আউট লো।

এনালগ ইনপুট: মস্তিষ্ক সংযুক্ত VEX EDR সেন্সর থেকে এনালগ মান প্রদর্শন করবে।
ডিজিটাল ইনপুট: মস্তিষ্ক সংযুক্ত VEX EDR সেন্সর থেকে ডিজিটাল মান প্রদর্শন করবে।
ডিজিটাল আউট হাই: মস্তিষ্ক VEX EDR ডিভাইসে পাঠানোর জন্য একটি "উচ্চ" (1) সংকেত তৈরি করবে।
ডিজিটাল আউট লো: মস্তিষ্ক VEX EDR ডিভাইসে পাঠানোর জন্য একটি "নিম্ন" (0) সংকেত তৈরি করবে।
