VEX CTE ওয়ার্কসেলটি উৎপাদন শিল্পের মধ্যে ওয়ার্কসেলের বাস্তব-বিশ্বের অ্যাপ্লিকেশনগুলিকে অনুকরণ করার জন্য ডিজাইন করা হয়েছে। উপকরণ একত্রিতকরণ এবং পরিবহনের জন্য সার্পেন্টাইন কনভেয়র হল সবচেয়ে বেশি ব্যবহৃত কনভেয়র সিস্টেমগুলির মধ্যে একটি। চ্যালেঞ্জগুলি সম্পন্ন করার সময় আপনি বিল্ড নির্দেশাবলীতে যা দেখানো হয়েছে তার বাইরেও আপনার নিজস্ব কাস্টম সার্পেন্টাইন চেইন একত্রিত করতে পারেন।
মনে রাখবেন যে নীচে প্রদত্ত উদাহরণটি স্ট্যান্ডার্ড সার্পেন্টাইন কনভেয়র লেআউটের উপর ভিত্তি করে তৈরি। এই একই প্রক্রিয়া যেকোনো কনফিগারেশনের কনভেয়রের ক্ষেত্রেও প্রয়োগ করা যেতে পারে।
প্রথমে, আপনি যে ট্র্যাকটি তৈরি করতে চান তার জন্য কাস্টম সার্পেন্টাইন কনভেয়র ট্র্যাকের টুকরোগুলি একত্রিত করুন এবং এটি CTE টাইলের সাথে সংযুক্ত করুন। মনে রাখবেন যে টার্ন ট্র্যাকের টুকরোগুলিকে স্টার ড্রাইভ স্ক্রু এবং লো প্রোফাইল নাট দিয়ে CTE টাইলসের সাথে সুরক্ষিত করতে হবে।

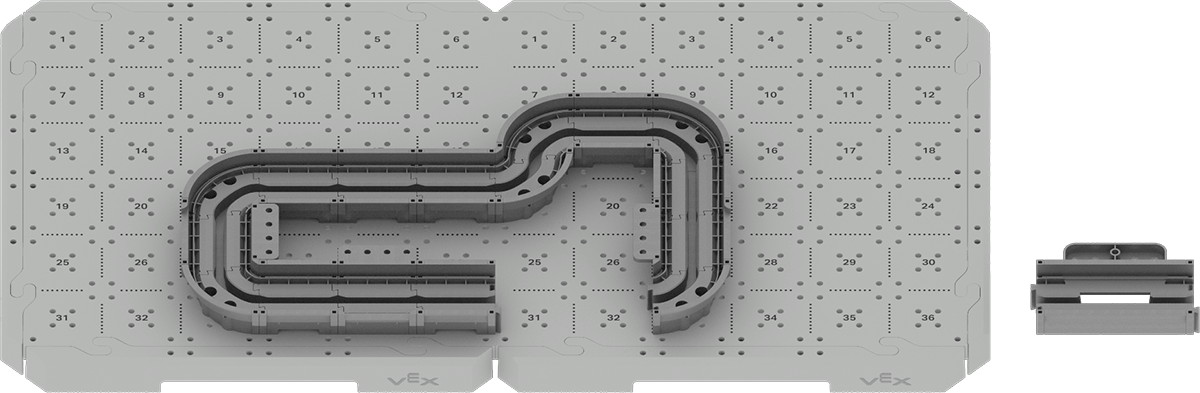

সার্পেন্টাইন কনভেয়র - ড্রাইভ ট্র্যাকের জন্য আপনার কাস্টম সার্পেন্টাইন কনভেয়র ট্র্যাকে একটি ফাঁক রাখুন। আপনার সার্পেন্টাইন কনভেয়রের বাকি অংশের সাথে ড্রাইভ ট্র্যাক সংযুক্ত করবেন না।

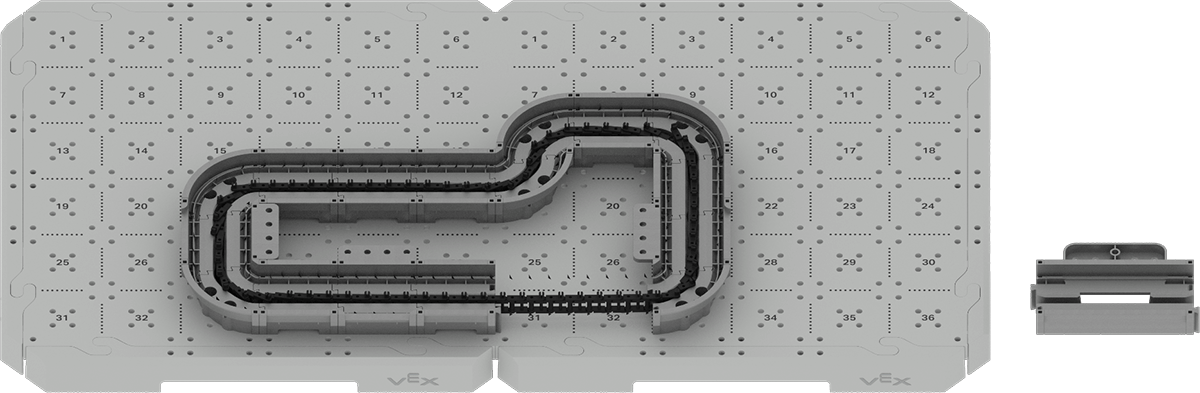

একত্রিত ট্র্যাকে সার্পেন্টাইন কনভেয়র - চেইনটি বিছিয়ে দিন যাতে দেখা যায় যে কাঙ্ক্ষিত দূরত্বের জন্য চেইনটির কমবেশি চেইনের প্রয়োজন কিনা। চেইনটি হওয়া উচিত:
- ট্র্যাকের টুকরোগুলির গোড়ার মধ্যে সুন্দরভাবে ফিট করুন
- ড্রাইভ ট্র্যাকের খোলা জায়গায় কোন শিথিলতা নেই
- ট্র্যাকের টুকরোগুলির গোড়ায় ফিট করার জন্য প্রসারিত করার প্রয়োজন নেই

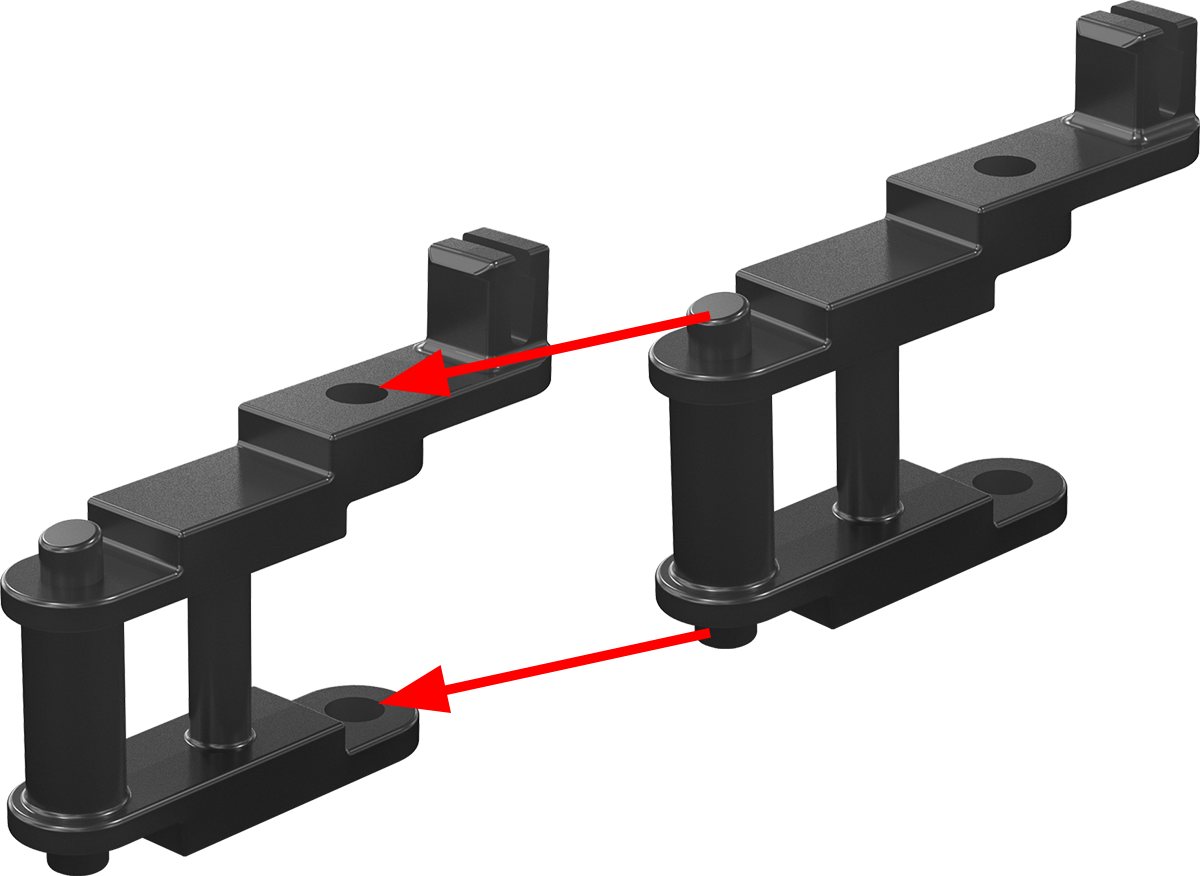

সার্পেন্টাইন কনভেয়র আলাদা করুন বা সংযুক্ত করুন - আপনার কাস্টম সার্পেন্টাইন কনভেয়র ট্র্যাকের জন্য পছন্দসই দৈর্ঘ্য না পাওয়া পর্যন্ত টুকরোগুলো চেইন করুন।
একটি সম্পূর্ণ শৃঙ্খল তৈরি করতে সার্পেন্টাইন কনভেয়র - চেইনের শুরু এবং শেষ সংযুক্ত করুন।
আপনার ব্যবহৃত প্রতিটি সার্পেনটাইন কনভেয়র - চেইনের জন্য, আপনার একটি সার্পেনটাইন কনভেয়র - প্ল্যাটফর্মের প্রয়োজন হবে।

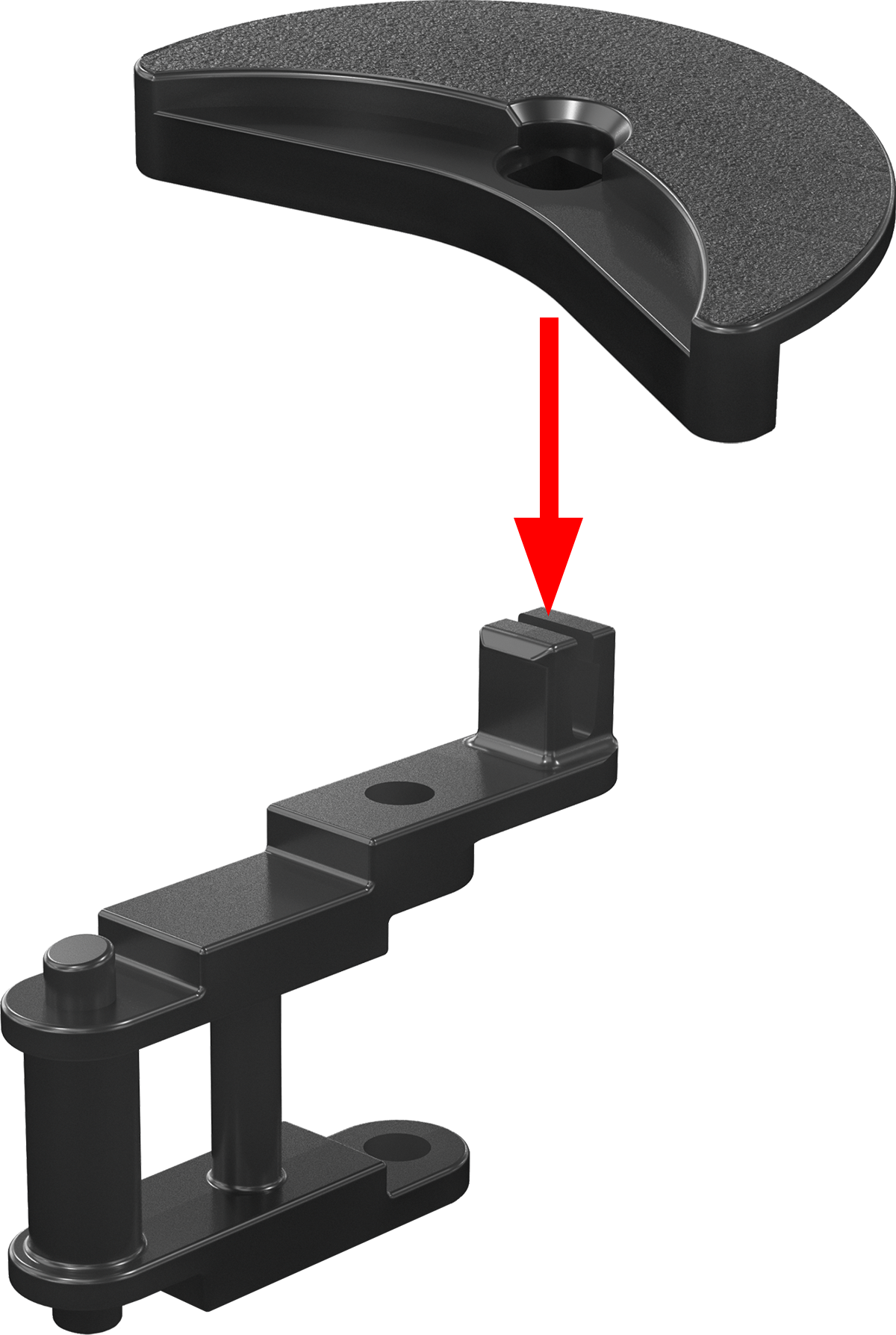

আপনার সার্পেন্টাইন কনভেয়র - চেইনের সাথে সার্পেন্টাইন কনভেয়র - প্ল্যাটফর্ম সংযুক্ত করুন।

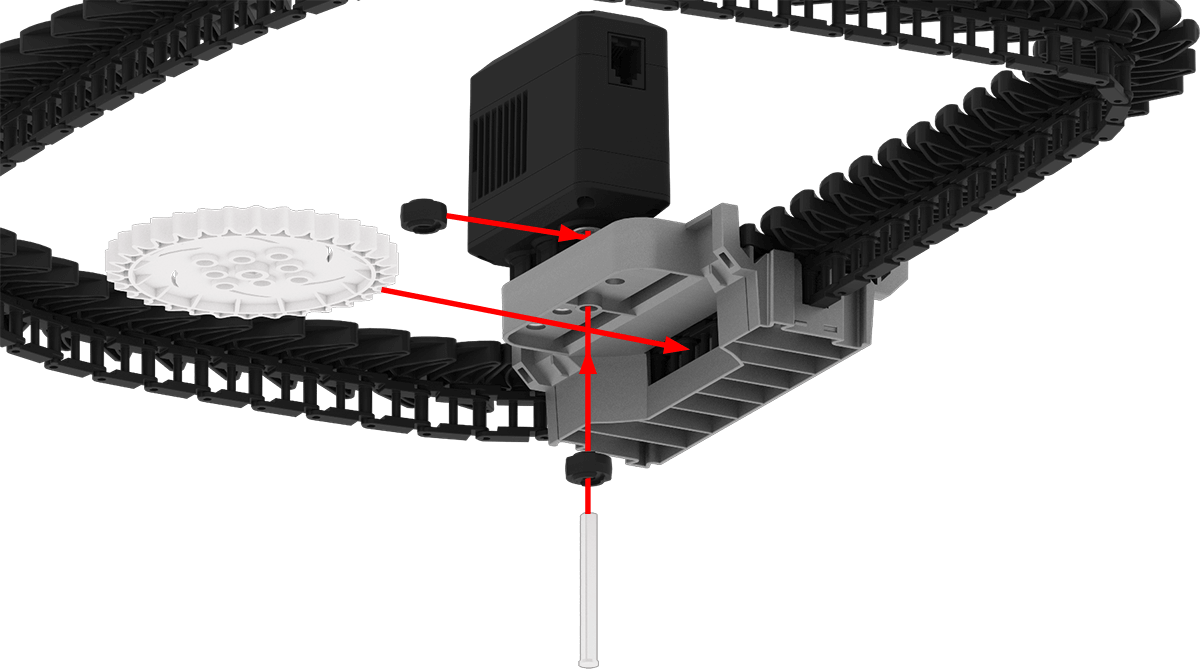

আপনার একত্রিত সার্পেন্টাইন কনভেয়র - চেইনের কিছু অংশ সার্পেন্টাইন কনভেয়র - ড্রাইভ ট্র্যাকের ভিতরে স্মার্ট মোটরের সাথে সংযুক্ত করুন।
স্মার্ট মোটরের নীচে একটি রাবার শ্যাফ্ট কলার রাখুন।
সার্পেন্টাইন কনভেয়র - ড্রাইভ ট্র্যাকের খোলা অংশে 32 টুথ স্প্রকেটটি রাখুন।
৩x ক্যাপড শ্যাফ্টটি স্প্রকেটের মধ্য দিয়ে রাখুন, এবং তার উপরে অন্য রাবার শ্যাফ্ট কলারটি রাখুন যাতে অংশগুলি ঠিক জায়গায় থাকে।

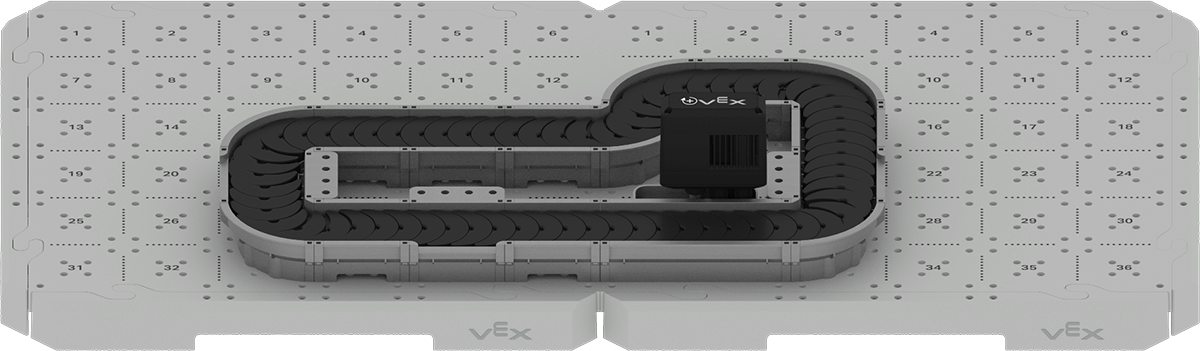

আপনার একত্রিত সার্পেন্টাইন কনভেয়র - চেইন এবং প্ল্যাটফর্মগুলি সার্পেন্টাইন কনভেয়র - ড্রাইভ ট্র্যাকের সাথে আপনার বাকি একত্রিত সার্পেন্টাইন কনভেয়র ট্র্যাকের সাথে সংযুক্ত করুন।
আপনার কাস্টম সার্পেন্টাইন কনভেয়র এখন সম্পূর্ণ!
