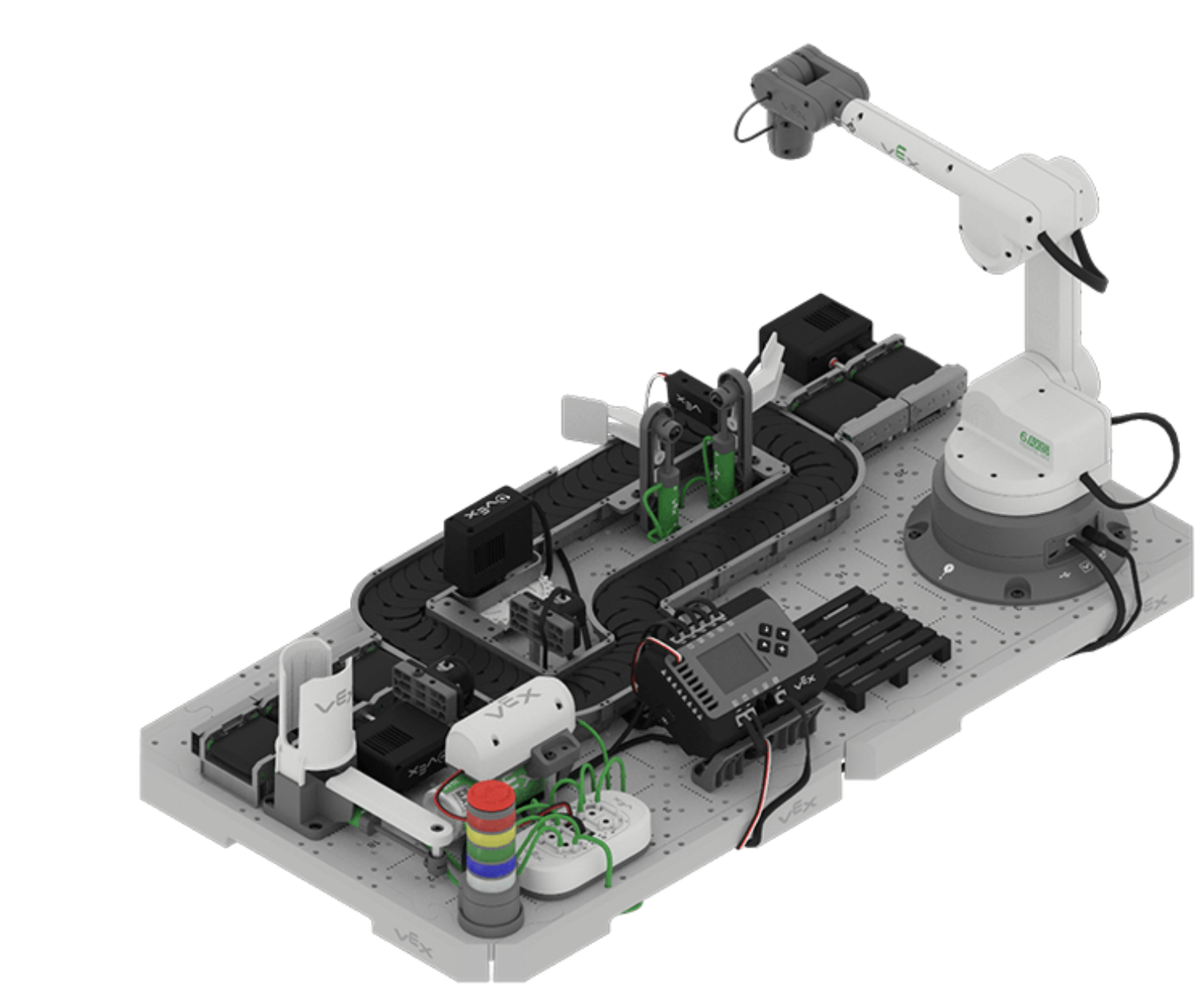

সিটিই ওয়ার্কসেল কনভেয়রগুলি উৎপাদন শিল্পের মধ্যে বাস্তব-বিশ্বের কনভেয়রগুলির কার্যকারিতা এবং বৈশিষ্ট্যগুলি অনুকরণ করার জন্য ডিজাইন করা হয়েছে। এই কনভেয়রগুলি VEX CTE ওয়ার্কসেলের বিভিন্ন বিভাগে ডিস্ক পরিবহনের জন্য ব্যবহার করা যেতে পারে।
সিটিই ওয়ার্কসেল কিটে দুই ধরণের কনভেয়র রয়েছে: লিনিয়ার কনভেয়র এবং সার্পেন্টাইন কনভেয়র। প্রতিটি কনভেয়র এবং তাদের সংশ্লিষ্ট উপাদান সম্পর্কে আরও পড়ুন নীচে।
লিনিয়ার এবং সার্পেন্টাইন কনভেয়র কীভাবে তৈরি করবেন তার নির্দেশাবলীর জন্য, দেখুন CTE বিল্ড নির্দেশাবলী।
লিনিয়ার কনভেয়র
লিনিয়ার কনভেয়র কনভেয়র বেল্ট ব্যবহার করে সরলরেখায় বা রৈখিকভাবে উপকরণ পরিবহনের জন্য ডিজাইন করা হয়েছে। উৎপাদন কার্যক্রমের মধ্যে, রৈখিক পরিবাহকগুলি প্রায়শই একটি বৃহত্তর পরিবাহকের আরও জটিল অংশগুলির মধ্যে মধ্যস্থতাকারী হিসাবে কাজ করে।
VEX CTE ওয়ার্কসেলের মধ্যে, লিনিয়ার কনভেয়র ডিস্কগুলির প্রবেশ এবং প্রস্থান বিন্দু হিসাবে কাজ করে, সেগুলিকে বৃহত্তর সার্পেন্টাইন কনভেয়রের উপর এবং বাইরে প্রেরণ করে। ডিস্ক লোডারটি লিনিয়ার কনভেয়রের সাথে সংযুক্ত করে ওয়ার্কসেলে ডিস্ক লোড করতে পারে।
লিনিয়ার কনভেয়র উপাদান
লিনিয়ার কনভেয়রে নিম্নলিখিত উপাদানগুলি থাকে:

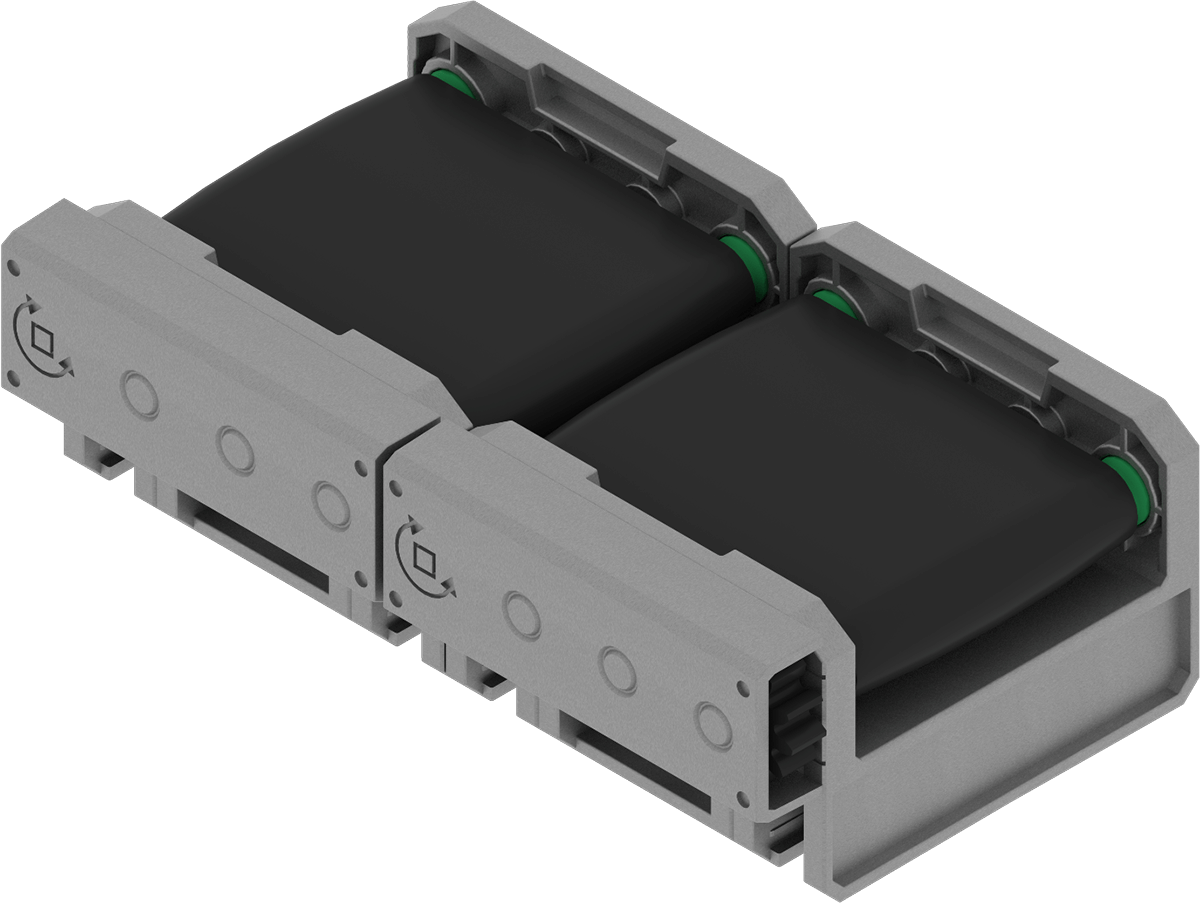

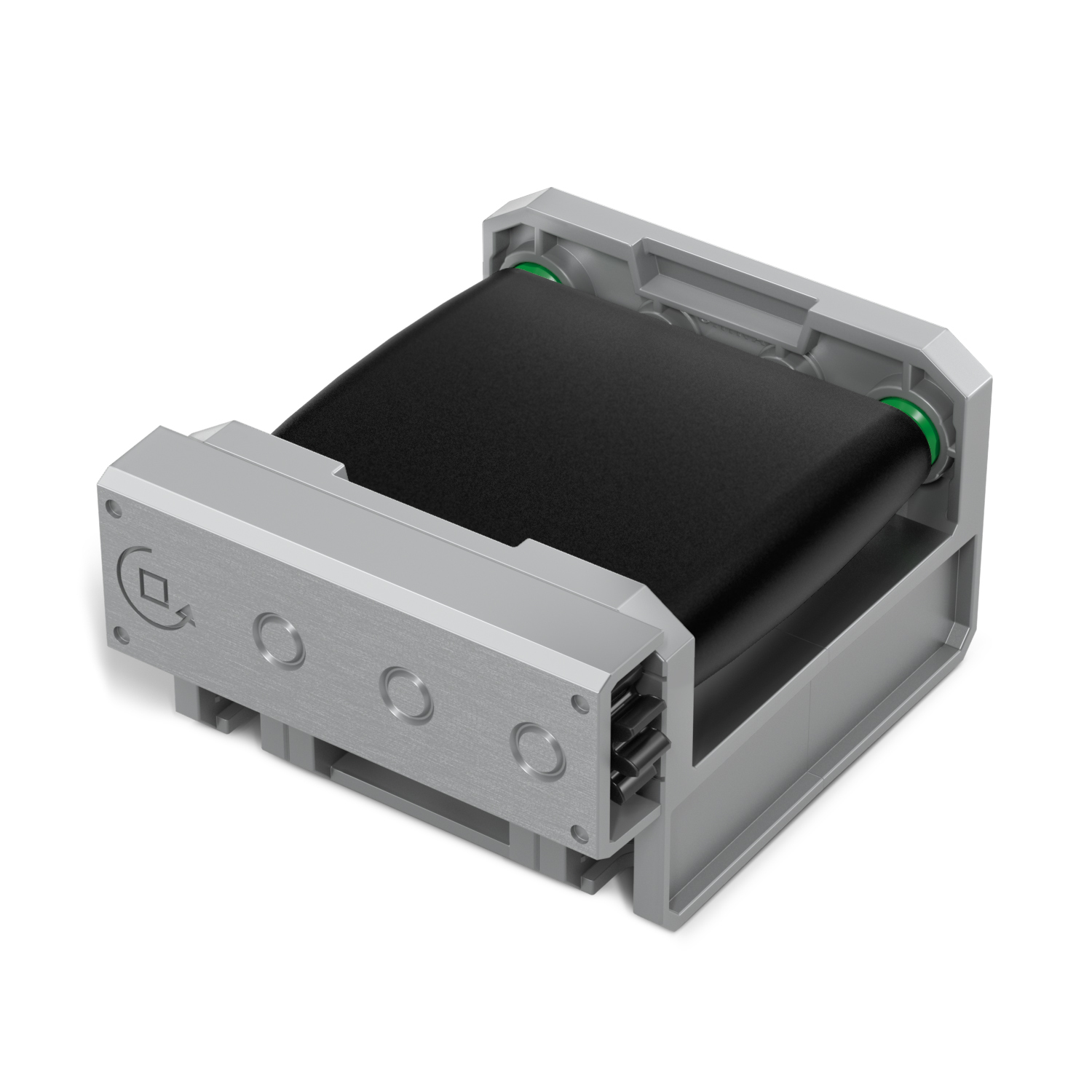

লিনিয়ার কনভেয়র
লিনিয়ার কনভেয়র কনভেয়র সাপোর্ট স্ট্রাকচারের ভিতরে একটি কনভেয়র বেল্ট নিয়ে গঠিত। গিয়ারগুলি সাপোর্ট স্ট্রাকচারের ভিতরে অবস্থিত। মোটরের সাথে সংযুক্ত হলে, এই গিয়ারগুলি ঘুরতে থাকে, যার ফলে কনভেয়র বেল্টটি গতিশীল হয়।

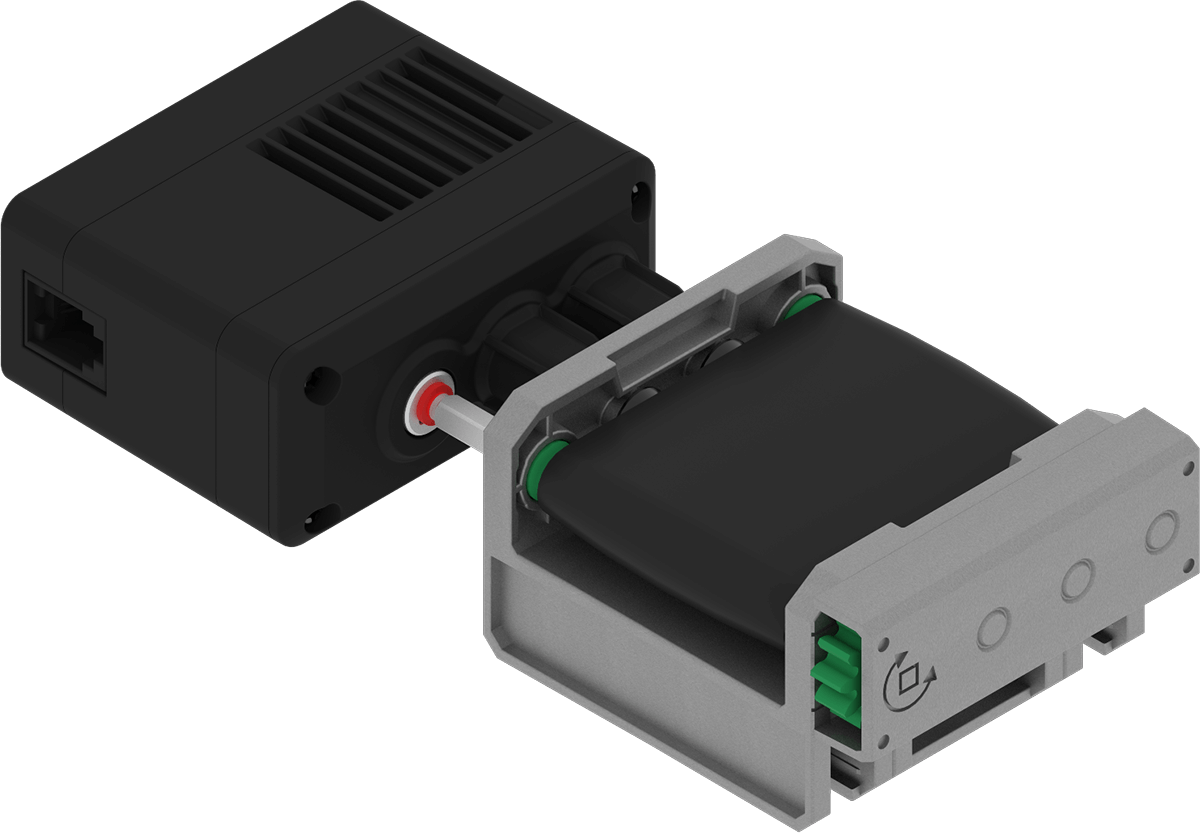

প্রতিটি লিনিয়ার কনভেয়র সিস্টেমের জন্য একটি লিনিয়ার কনভেয়র একটি 5.5w মোটরের সাথে সংযুক্ত থাকা প্রয়োজন। মোটরটি কনভেয়ারের গিয়ারগুলি ঘোরায়, যার ফলে বেল্টটি নড়াচড়া করে।

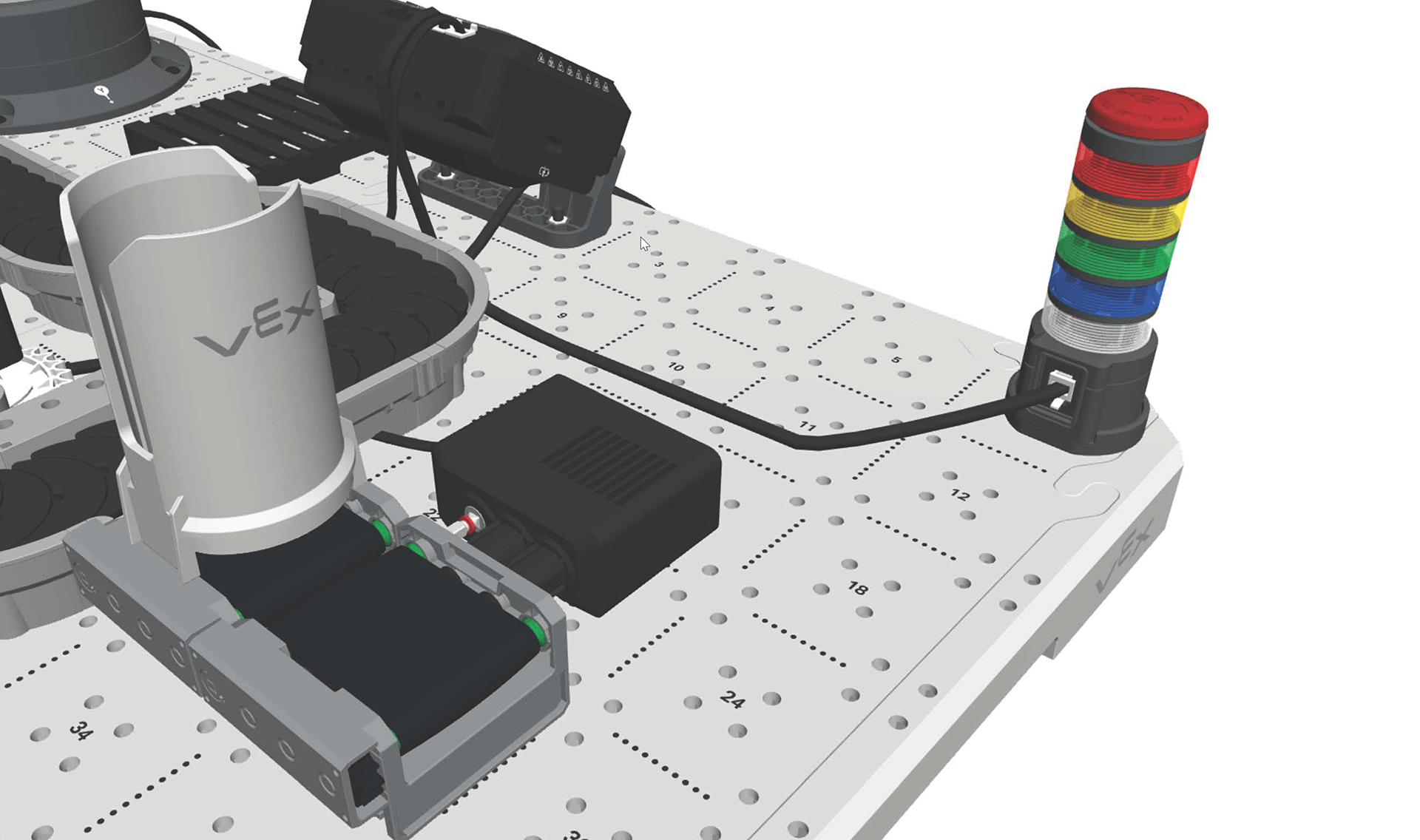

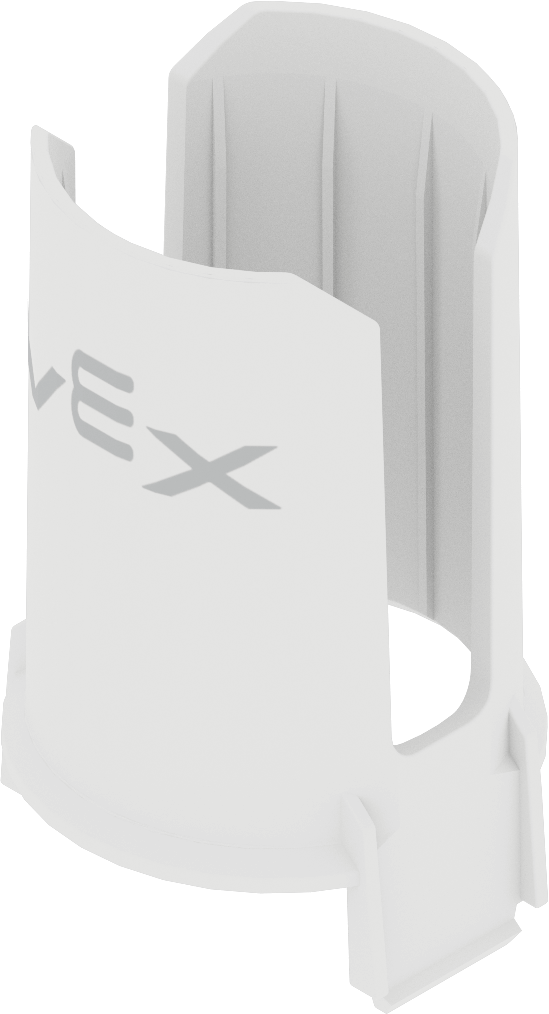

ডিস্ক লোডার
ডিস্ক লোডার ডিস্কগুলিকে কনভেয়রে ছেড়ে দেওয়ার জন্য অপেক্ষা করে ধরে রাখে। ডিস্ক লোডারটি লিনিয়ার কনভেয়র অথবা ফিডার বেস এবং ডিস্ক ফিডারের সাথে ব্যবহার করা যেতে পারে, যাতে নিউমেটিক কন্ট্রোল ব্যবহার করে ডিস্ক বিতরণ করা যায়।
ডিস্ক পরিবহন এবং বাছাই স্বয়ংক্রিয় করার জন্য নিউম্যাটিক্স কীভাবে ব্যবহার করা যেতে পারে সে সম্পর্কে আরও পড়তে, নিবন্ধটি পর্যালোচনা করুন, CTE ওয়ার্কসেল নিউম্যাটিক্স বোঝা

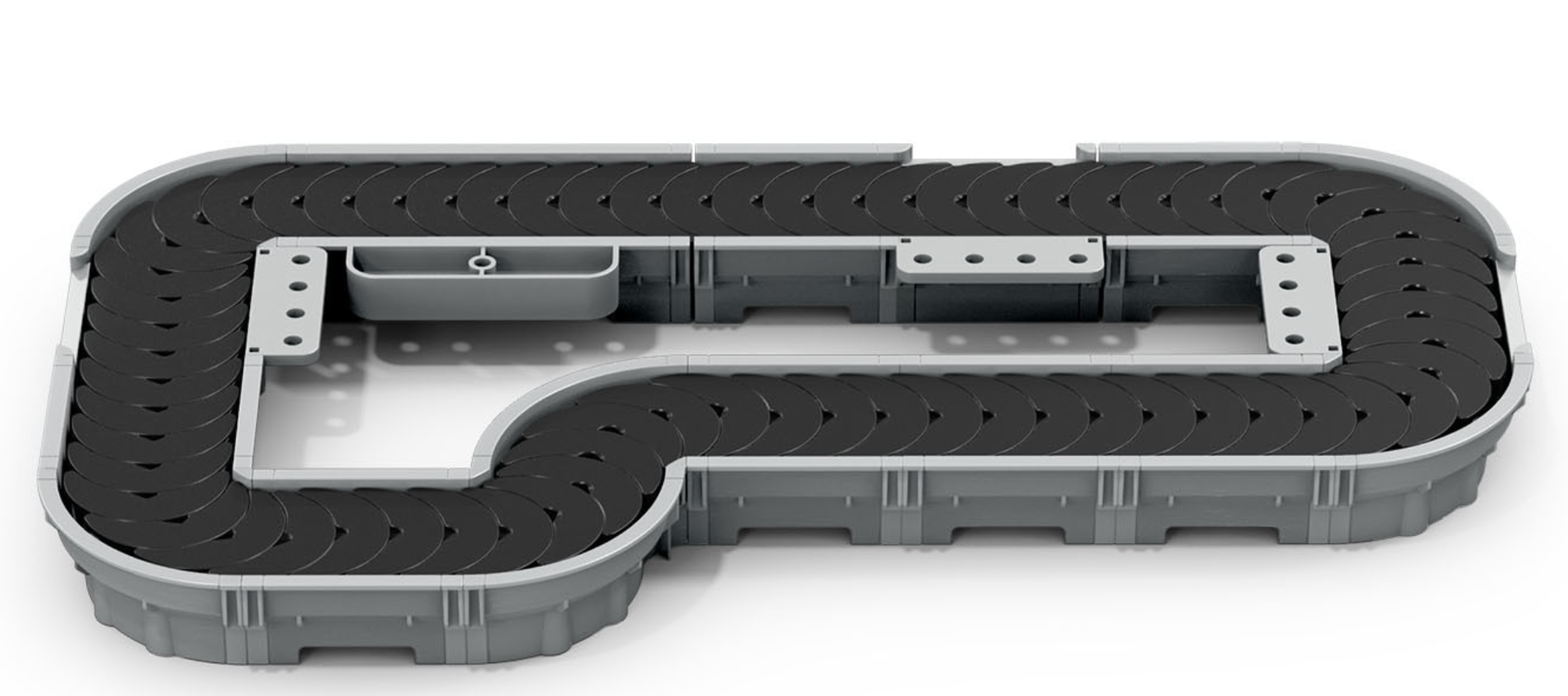

সর্পেন্টাইন কনভেয়র
সার্পেনটাইন কনভেয়র, যাকে সাপ বা সর্পিল কনভেয়রও বলা হয়, এতে আন্তঃসংযুক্ত বেল্ট এবং প্ল্যাটফর্ম থাকে যা বিভিন্ন বাঁক এবং বাঁকের মাধ্যমে সাজানো থাকে, যা সাপের মতো আকৃতির। এই কনভেয়রগুলি উপলব্ধ স্থানের সর্বাধিক ব্যবহার করার জন্য ডিজাইন করা হয়েছে।
সর্পেন্টাইন কনভেয়র উপাদান
সার্পেনটাইন কনভেয়রে নিম্নলিখিত উপাদানগুলি থাকে:
চেইন এবং প্ল্যাটফর্ম
সার্পেন্টাইন কনভেয়ারের চলমান উপাদানগুলি চেইন এবং প্ল্যাটফর্ম দ্বারা গঠিত।

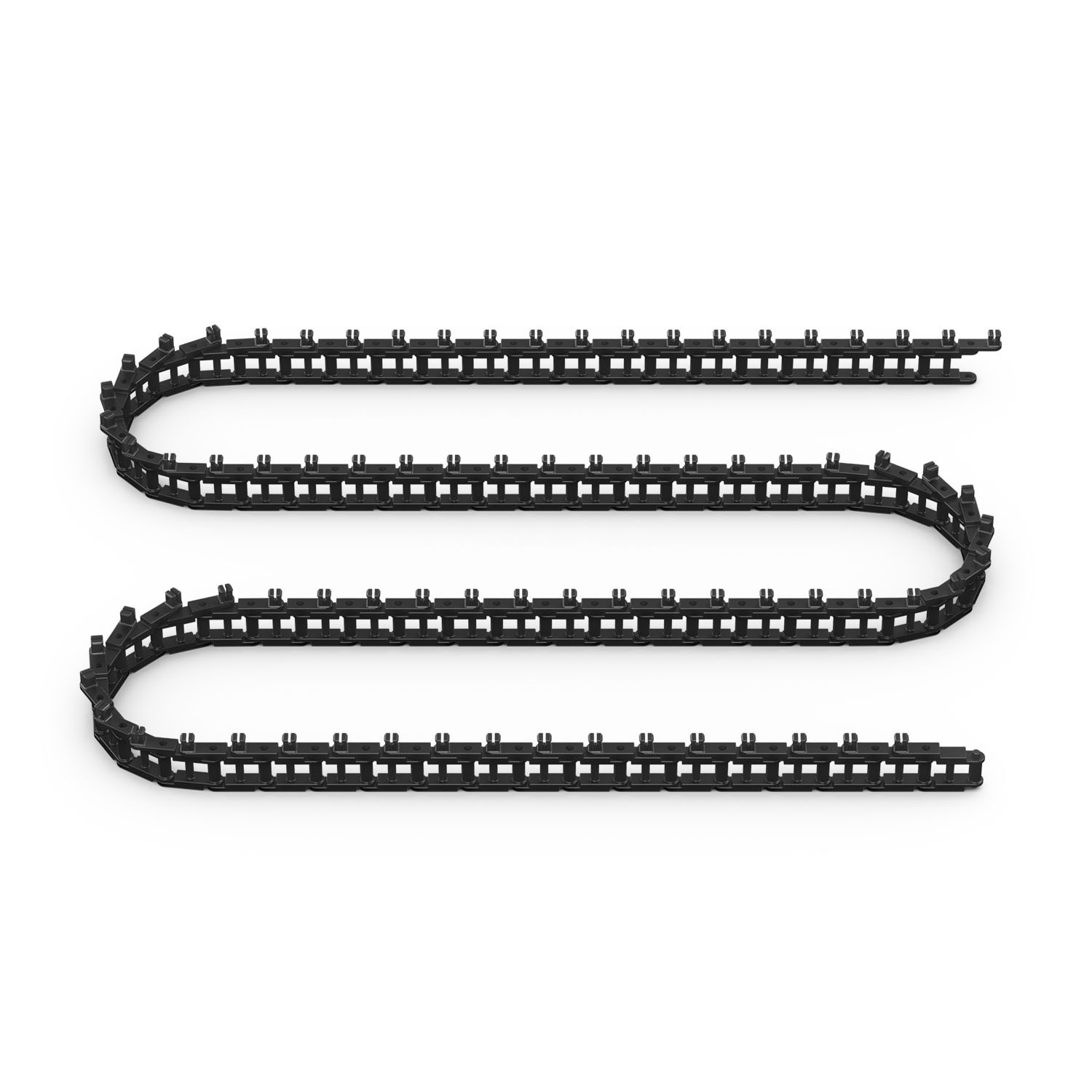

সর্পেন্টাইন কনভেয়র - চেইন
শৃঙ্খলটি সংযুক্ত লিঙ্কগুলির সমন্বয়ে গঠিত। সিটিই ওয়ার্কসেল কিটের চেইনটি ৮০টি লিঙ্ক দিয়ে শুরু হয়। আপনার বিল্ডের চাহিদা মেটাতে চেইনের দৈর্ঘ্য পরিবর্তন করা যেতে পারে। কাস্টম সার্পেনটাইন কনভেয়র তৈরির তথ্যের জন্য এই নিবন্ধটি দেখুন।
চেইনটি কনভেয়রের গতিবিধি নিয়ন্ত্রণ করার জন্য কনভেয়রের পৃষ্ঠকে (প্ল্যাটফর্মগুলিকে) ট্র্যাকের সাথে সংযুক্ত করে, যার মধ্যে একটি স্প্রোকেটও রয়েছে।

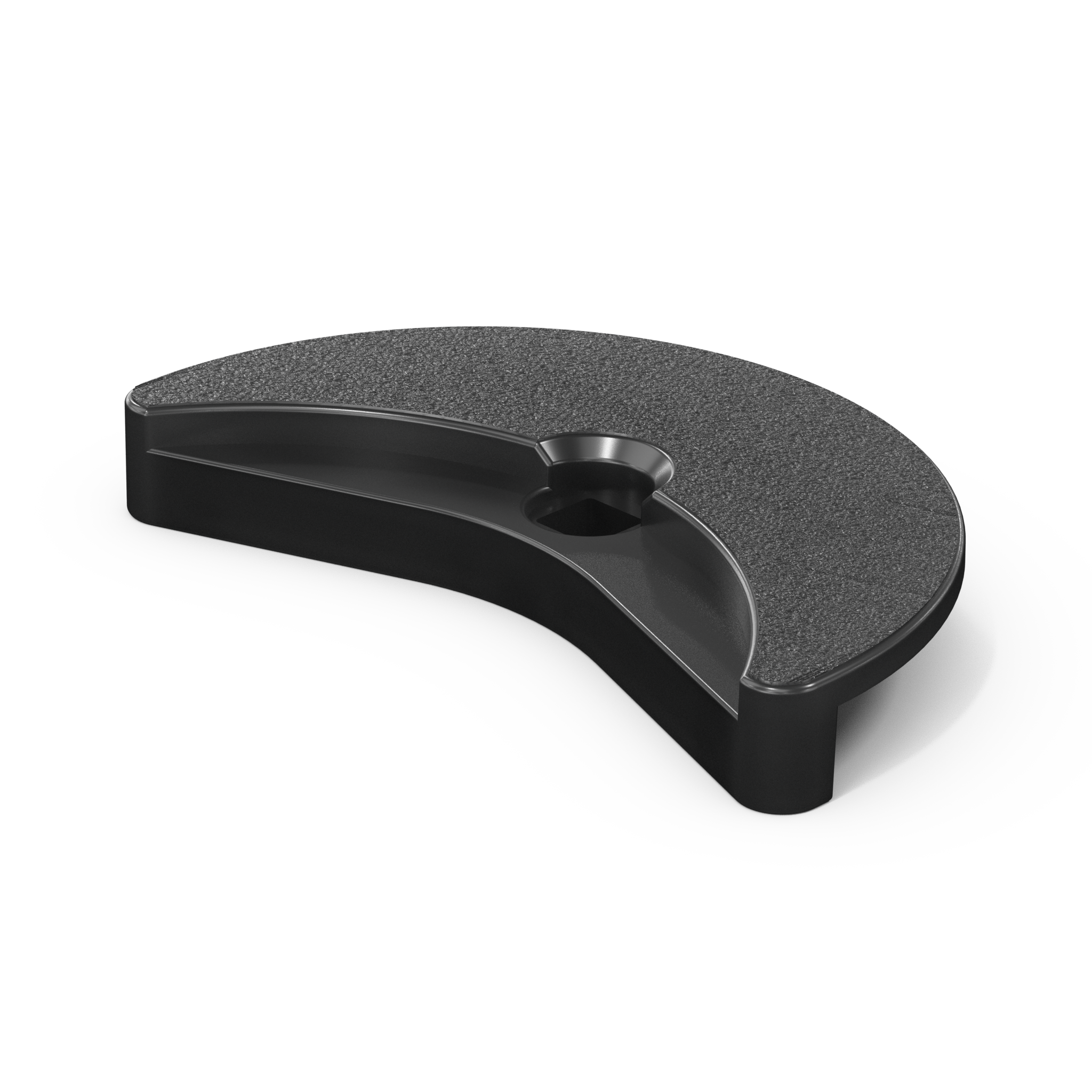

সর্পেন্টাইন কনভেয়র - প্ল্যাটফর্ম
সর্পেন্টাইন কনভেয়র - প্ল্যাটফর্ম হল কনভেয়রের পৃষ্ঠ যা বস্তুর সাথে মিথস্ক্রিয়া করে। এই টুকরোগুলো চেইনের পৃষ্ঠে আছড়ে পড়ে।
ট্র্যাক পিস
ট্র্যাক পিস হলো সার্পেন্টাইন কনভেয়র বেসের অংশ যা ডিভাইসগুলিকে কনভেয়রের সাথে এবং কনভেয়রকে CTE টাইলসের সাথে সংযুক্ত করতে ব্যবহৃত হয়।

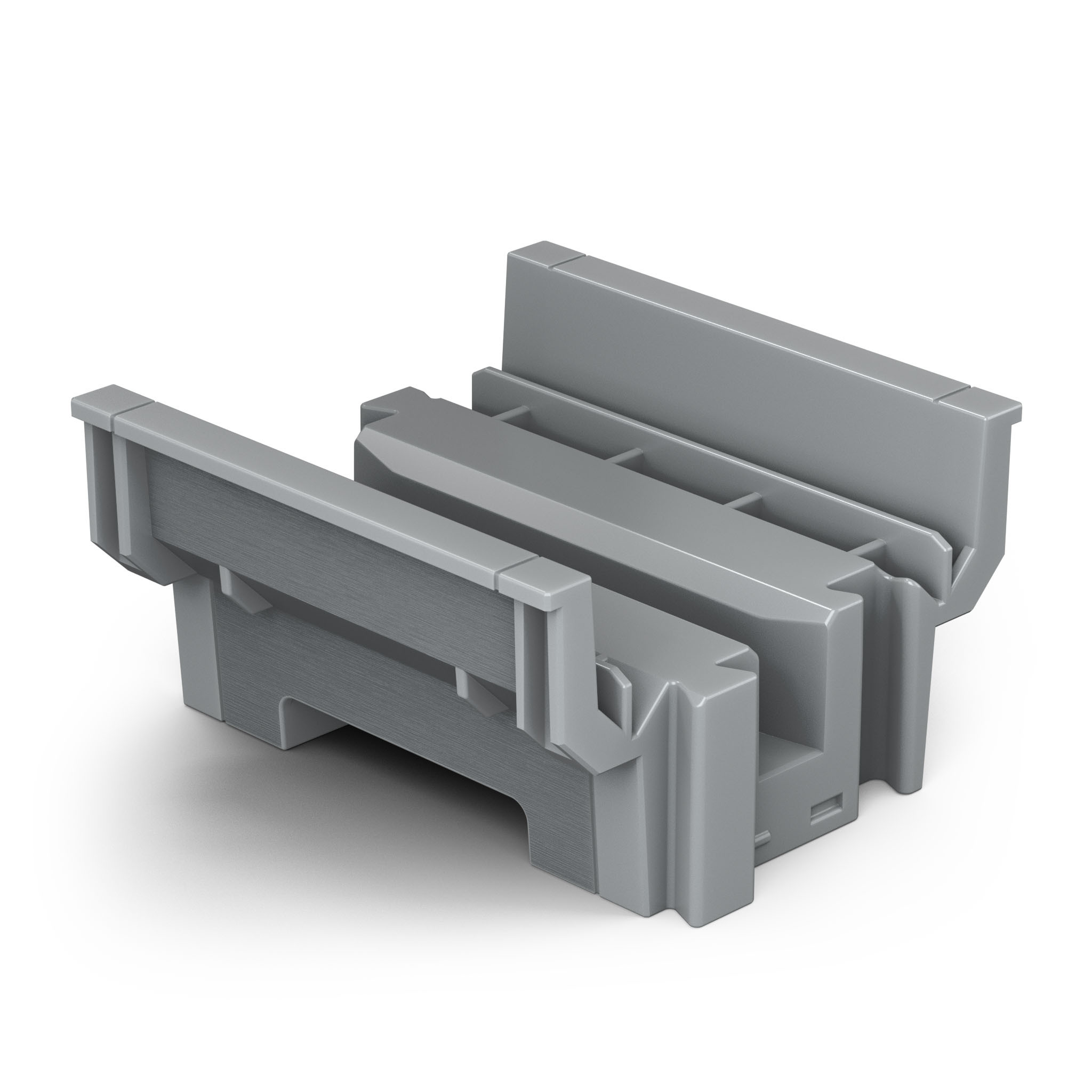

সর্পেন্টাইন কনভেয়র - স্ট্রেইট ট্র্যাক
সর্পেন্টাইন কনভেয়র - স্ট্রেইট ট্র্যাক হল কনভেয়রের একটি অংশ যা একটি সরল পথ বজায় রাখে।
সর্পেন্টাইন কনভেয়র - টার্ন ট্র্যাক
সার্পেন্টাইন কনভেয়র - টার্ন ট্র্যাক কনভেয়রের জন্য 90 ডিগ্রি টার্ন তৈরি করে।
সর্পেন্টাইন কনভেয়র - ড্রাইভ ট্র্যাক
সার্পেন্টাইন কনভেয়র - ড্রাইভ ট্র্যাক হল ৫.৫ ওয়াট মোটর এবং স্প্রকেটের জন্য মাউন্টিং লোকেশন সহ একটি অংশ। এগুলো চেইনের ঘূর্ণনের সাথে সংযুক্ত এবং শক্তি প্রদান করে, যা পরবর্তীতে প্ল্যাটফর্মগুলিকে স্থানান্তরিত করে।

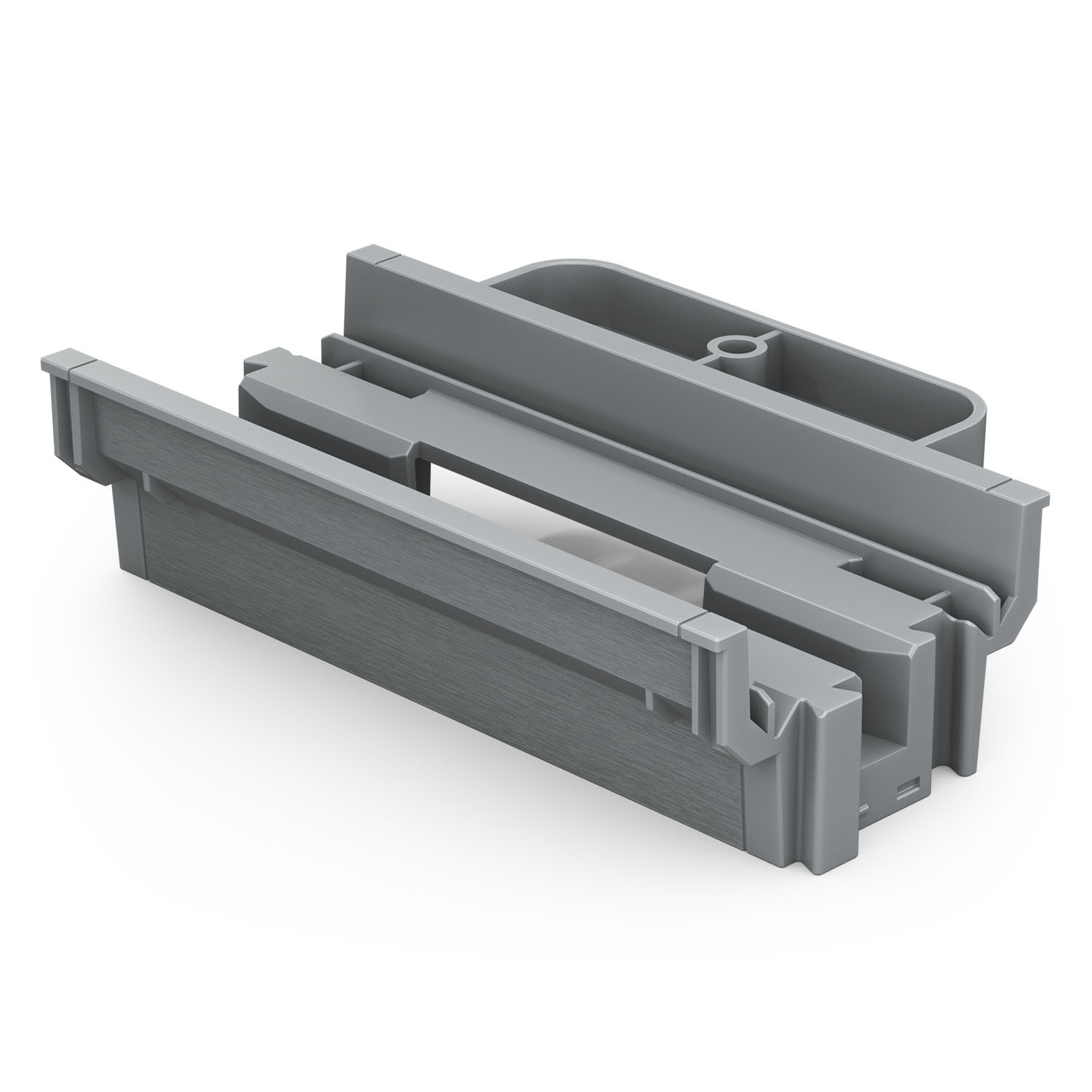

সর্পেন্টাইন কনভেয়র - ডাইভার্টার ট্র্যাক
সার্পেন্টাইন কনভেয়র - ডাইভার্টার ট্র্যাকে নিউমেটিক ডাইভার্টার টাওয়ারের জন্য একটি মাউন্টিং লোকেশন অন্তর্ভুক্ত থাকে যা বৃহত্তর কনভেয়রের মধ্যে বিভিন্ন পথ বা গন্তব্যে আইটেমগুলিকে পুনঃনির্দেশিত বা সাজানোর জন্য ব্যবহার করা হয়। এই ট্র্যাকের অন্য পাশে ডিস্কগুলির জন্য একটি খোলা জায়গা রয়েছে যাতে কনভেয়র থেকে অন্য সিস্টেমে স্থানান্তর করা যায়।
