هل تستخدم VEX IQ (الجيل الأول)؟ انظر هذه المقالة.
لاحظ وجود ضوءين مؤشرين مختلفين على وحدة التحكم VEX IQ (الجيل الثاني).

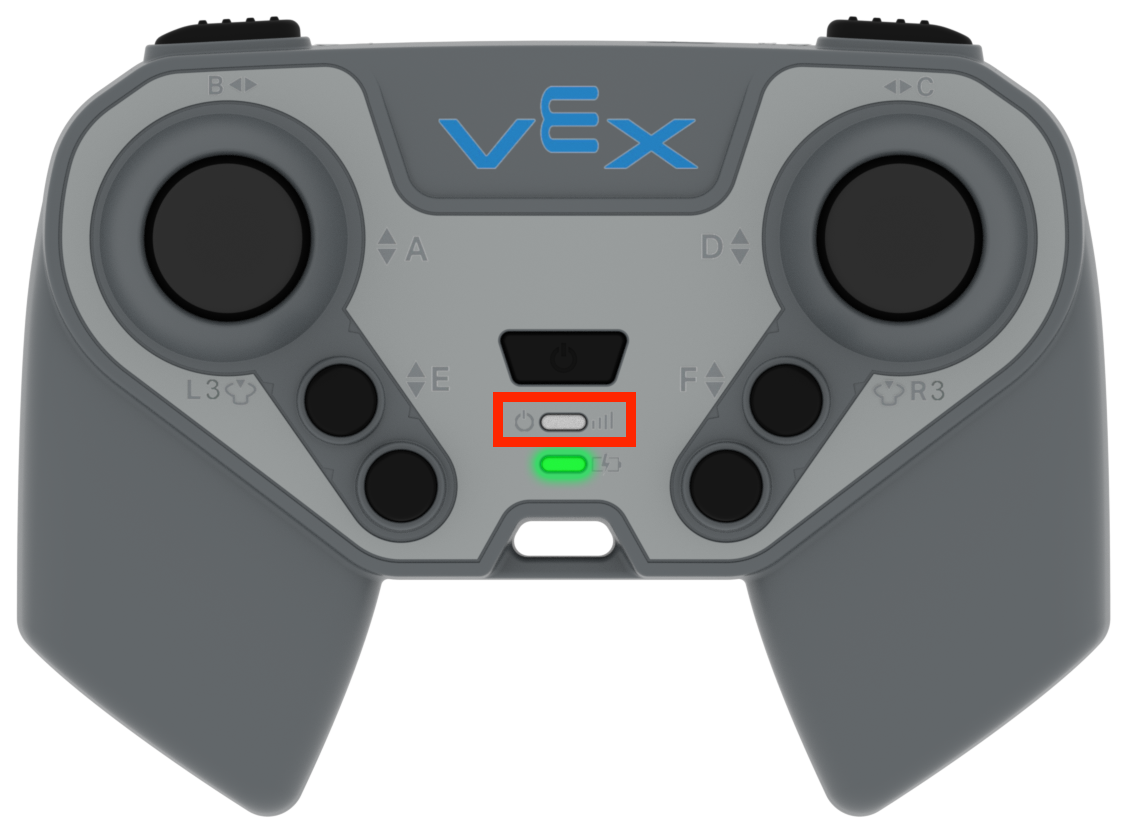

مؤشر الطاقة LED
يُطلق على ضوء المؤشر الأول اسم Power LED.
هناك ثلاثة ألوان محتملة لمصباح الطاقة LED للإشارة إلى حالة بطارية وحدة التحكم VEX IQ ورابط راديو VEX IQ:
| لون LED للطاقة | حالة وحدة التحكم | حالة بطارية وحدة التحكم | |
|---|---|---|---|
|
|
أخضر سادة | وحدة التحكم قيد التشغيل - غير مقترنة بالدماغ | مستوى بطارية جهاز التحكم كافٍ |
|
|
وامض الأخضر | وحدة التحكم قيد التشغيل - مقترنة بالدماغ | مستوى بطارية جهاز التحكم كافٍ |
|
|
أصفر صلب | الاقتران بنشاط | |
|
|
أحمر صلب | تشغيل وحدة التحكم | مستوى بطارية وحدة التحكم منخفض |
|
|
وامض الأحمر | وحدة التحكم قيد التشغيل - مقترنة بالدماغ | مستوى بطارية وحدة التحكم منخفض |
|
|
وميض أحمر سريع | فشل تحميل البرامج الثابتة على وحدة التحكم الخاصة بك. عرض هذه المقالة. | لا يوجد |
إذا لم يكن جهاز التحكم متصلاً لاسلكيًا بجهاز VEX IQ Brain، هذه المقالة للحصول على مزيد من المعلومات حول الاقتران اللاسلكي بين جهاز التحكم VEX IQ (الجيل الثاني) وجهاز Brain.

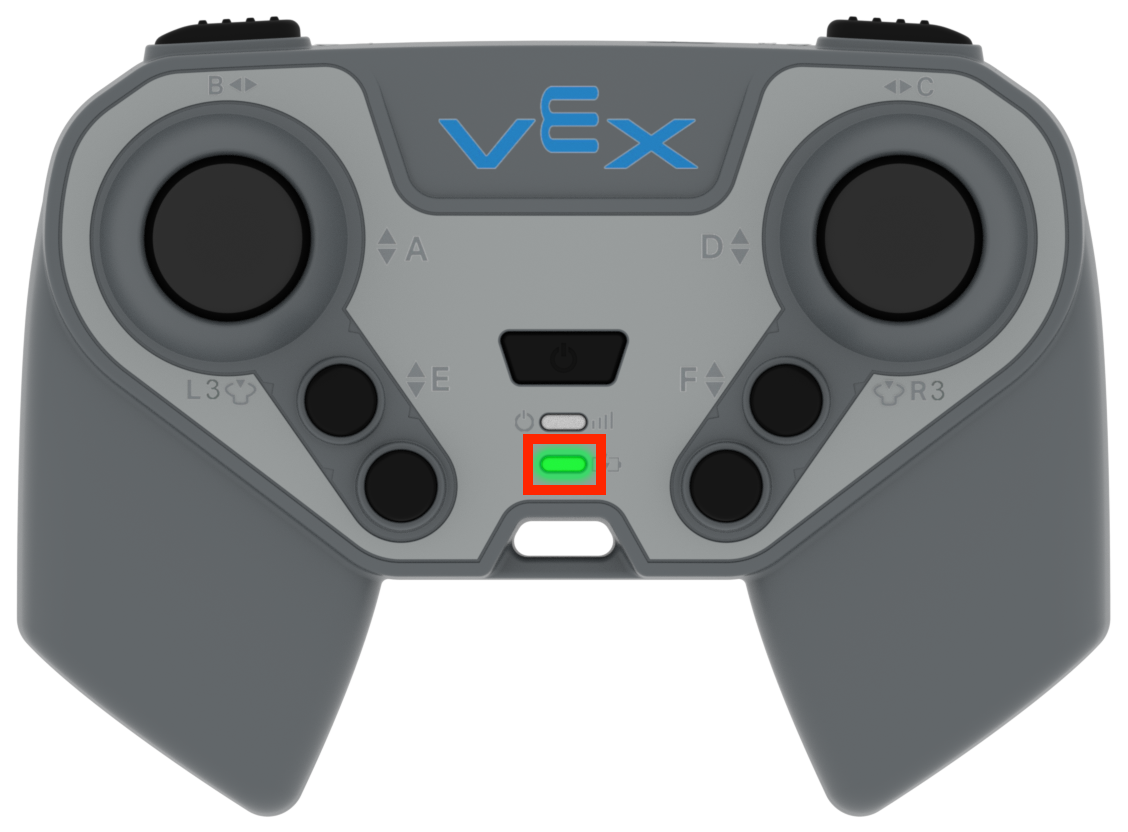

مؤشر شحن LED
والثاني يسمى Charge LED. سيضيء مؤشر LED هذا فقط عند توصيل وحدة التحكم بالشاحن.
هناك ثلاثة ألوان محتملة لمصباح Charge LED: الأخضر والأحمر والرمادي.
| لون LED للشحن | حالة | |
|---|---|---|
|
|
أخضر سادة | بطارية وحدة التحكم مشحونة بالكامل |
|
|
أحمر صلب | جارٍ شحن بطارية وحدة التحكم |
|
|
وامض الأحمر | خطأ في بطارية جهاز التحكم |
|
|
عن | لا يشحن |
راجع هذه المقالة للحصول على معلومات حول كيفية شحن جهاز التحكم VEX IQ (الجيل الثاني).
