تتيح وحدة التحكم للمستخدم عرض الرسائل أو الإبلاغ عن قيم المستشعر أو تقديم البيانات من مشاريع VEXcode AIR. تتيح وحدة التحكم أيضًا للمستخدمين إدخال القيم أو الأوامر إلى وحدة التحكم في الطائرات بدون طيار VEX AIR وحفظ المخرجات كملف نصي.
يمكن أيضًا استخدام وحدة التحكم لعرض معلومات العملية، وتوفير إشارات مرئية تمكن المستخدم من رؤية ما يحدث في مشروع VEXcode AIR في لحظة محددة ، وبالتالي إنشاء اتصال مرئي بين المشروع وإجراءات الطائرة بدون طيار.
الاتصال بمنفذ وحدة التحكم التسلسلي في VEXcode AIR المستند إلى الويب
للطباعة إلى وحدة التحكم في المستندة إلى الويب VEXcode AIR، يلزم الاتصال بمنفذ وحدة التحكم التسلسلي. يعد هذا المنفذ الثاني ضروريًا لأن المنفذ التسلسلي الأول يربط وحدة التحكم بالجهاز لتنزيل المشروع من المتصفح. إذا كنت تستخدم VEXcode AIR المستند إلى التطبيق، فانتقل إلى قسم كيفية فتح وحدة التحكم.
ملاحظة: للطباعة على وحدة التحكم، يجب أن تظل وحدة التحكم متصلة بالجهاز عبر كابل USB أثناء استخدام المنفذ التسلسلي لوحدة التحكم.

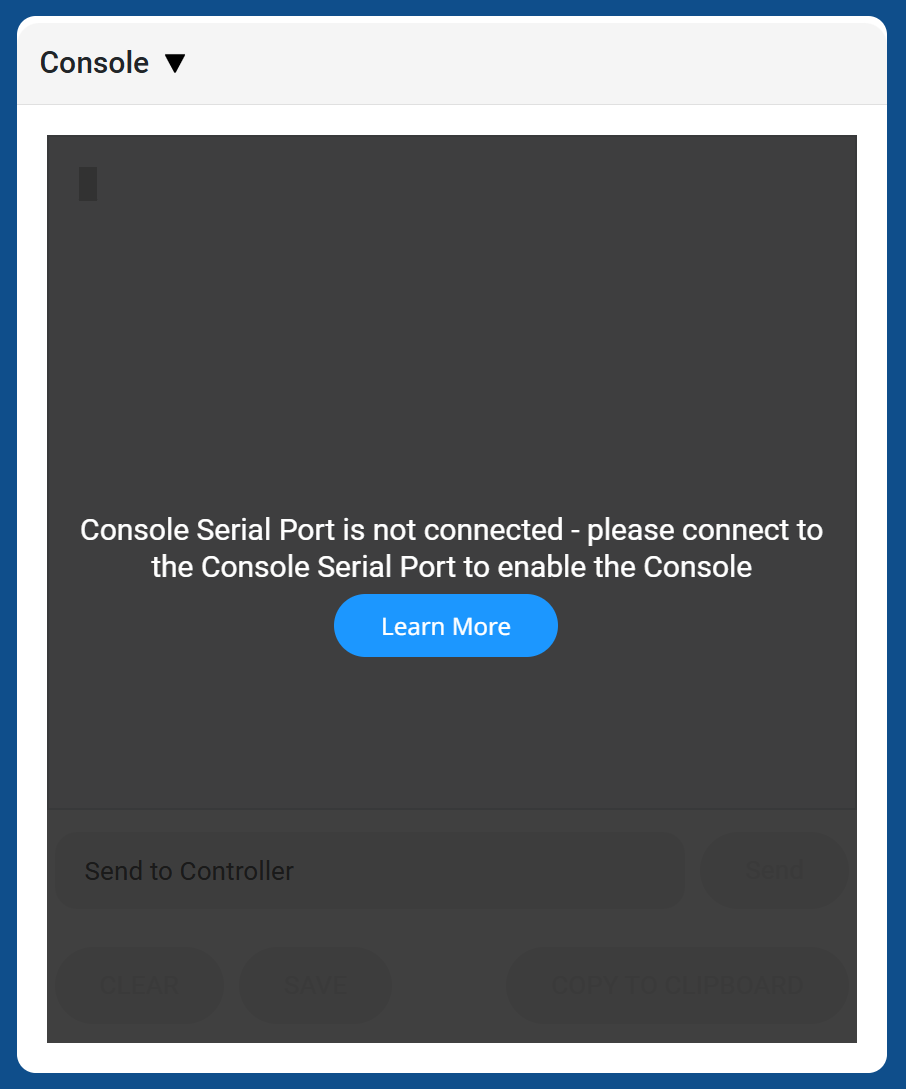

إذا لم يتم توصيل المنفذ التسلسلي لوحدة التحكم، فسوف تظهر وحدة التحكم في VEXcode AIR على أنها غير متوفرة.
تأكد من توصيل وحدة التحكم بالجهاز عبر منفذ الويب التسلسلي الأول. لمزيد من المعلومات حول عملية الاتصال هذه، راجع المقال توصيل وحدة التحكم في طائرة بدون طيار VEX AIR بجهاز VEXcode AIR.

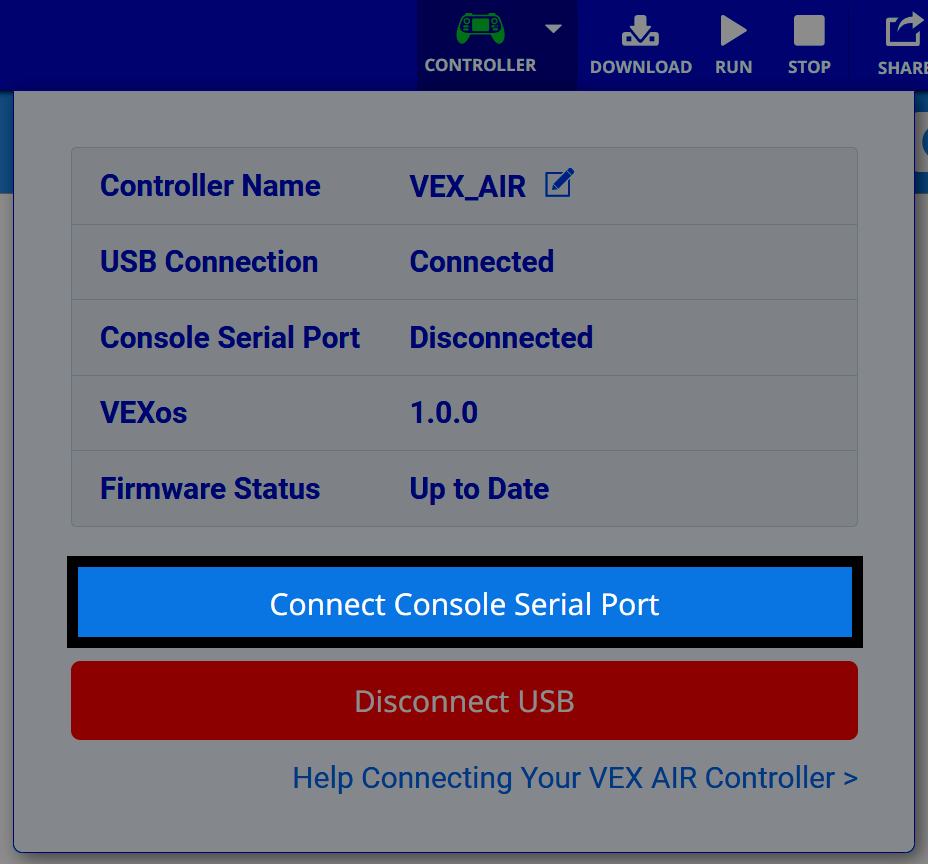

حدد توصيل المنفذ التسلسلي لوحدة التحكم.
ماك أو إس/كروم بوك
ويندوز
قم بتحديد كل صورة أعلاه للتكبير.

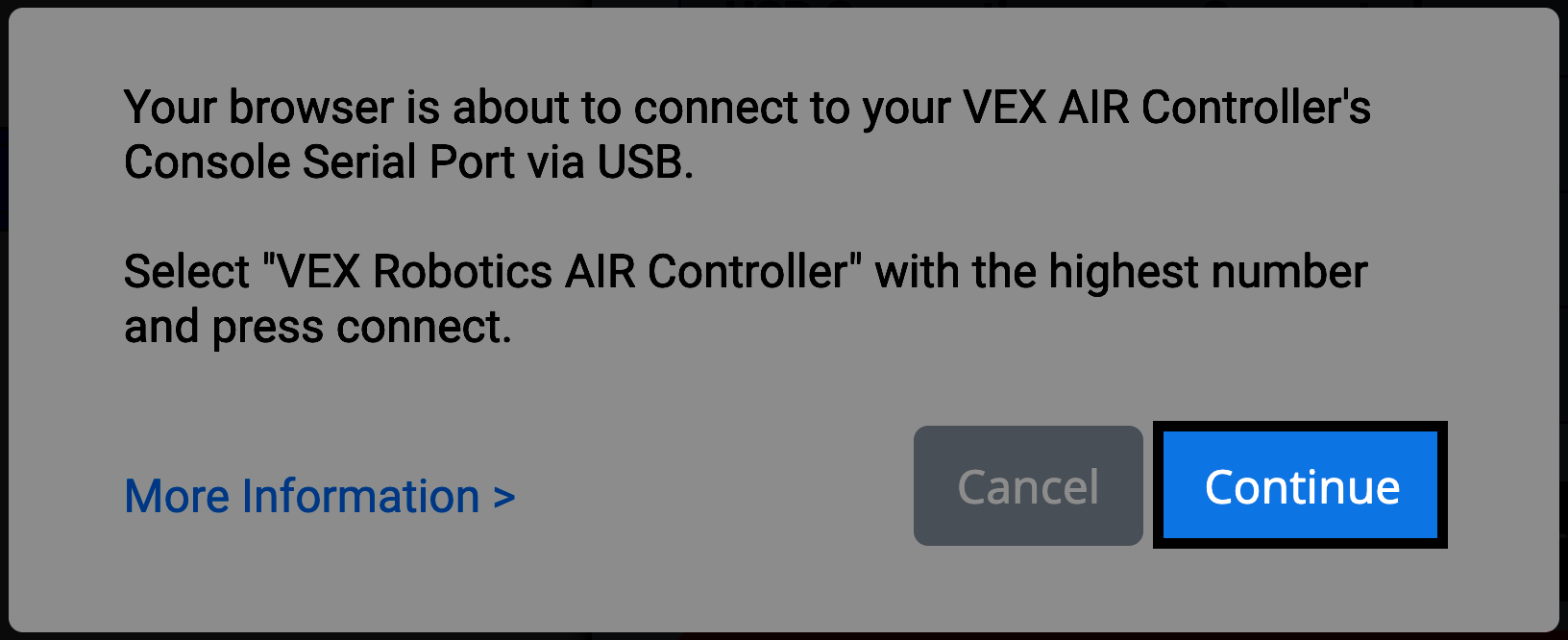

ستظهر رسالة مطالبة بناءً على جهازك. حدد متابعة.
ماك أو إس/كروم بوك
ويندوز
قم بتحديد كل صورة أعلاه للتكبير.
-
macOS/Chromebook: حدد وحدة التحكم AIR التي تحمل رقم من القائمة. سيتم إقران رقم الهوية الأدنى بالفعل.
حدد الاتصال بمجرد تحديد اختيارك. -
Windows: حدد منفذ المستخدم. سيتم إقران منفذ الاتصالات بالفعل.
قم باختيار Connect بمجرد تحديد اختيارك.
بمجرد نجاح الاتصال، سيتم عرض منفذ التسلسل الخاص بوحدة التحكم متصل. ستكون وحدة التحكم متاحة للاستخدام .
كيفية فتح وحدة التحكم

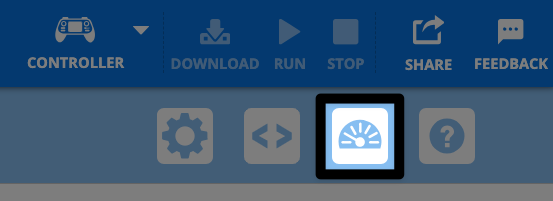

تتواجد وحدة التحكم في وحدة التحكم بالشاشة في VEXcode AIR. لفتح وحدة التحكم، حدد أيقونة وحدة التحكم في الشاشة بجوار "المساعدة".

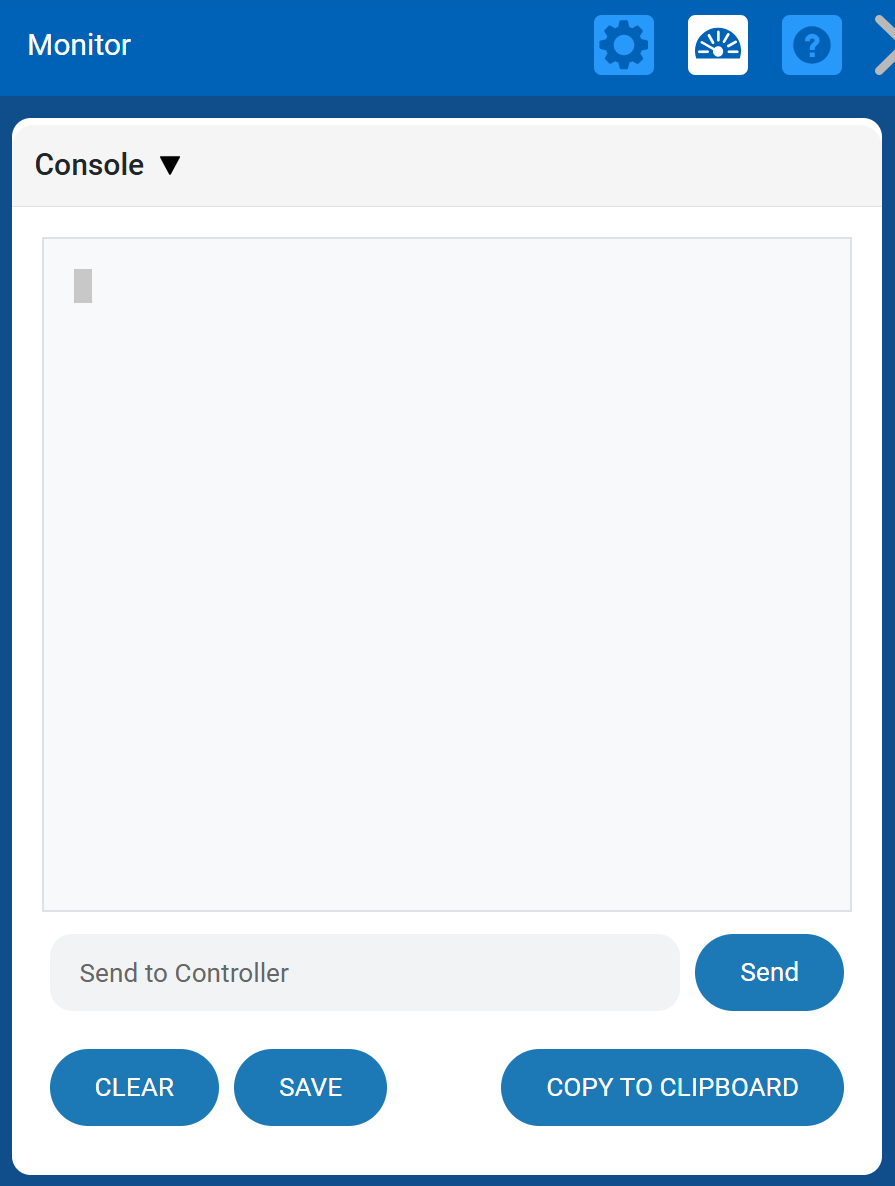

سيتم فتح وحدة التحكم بمجرد تحديدها.
استخدام وحدة التحكم
إرسال المعلومات إلى وحدة التحكم

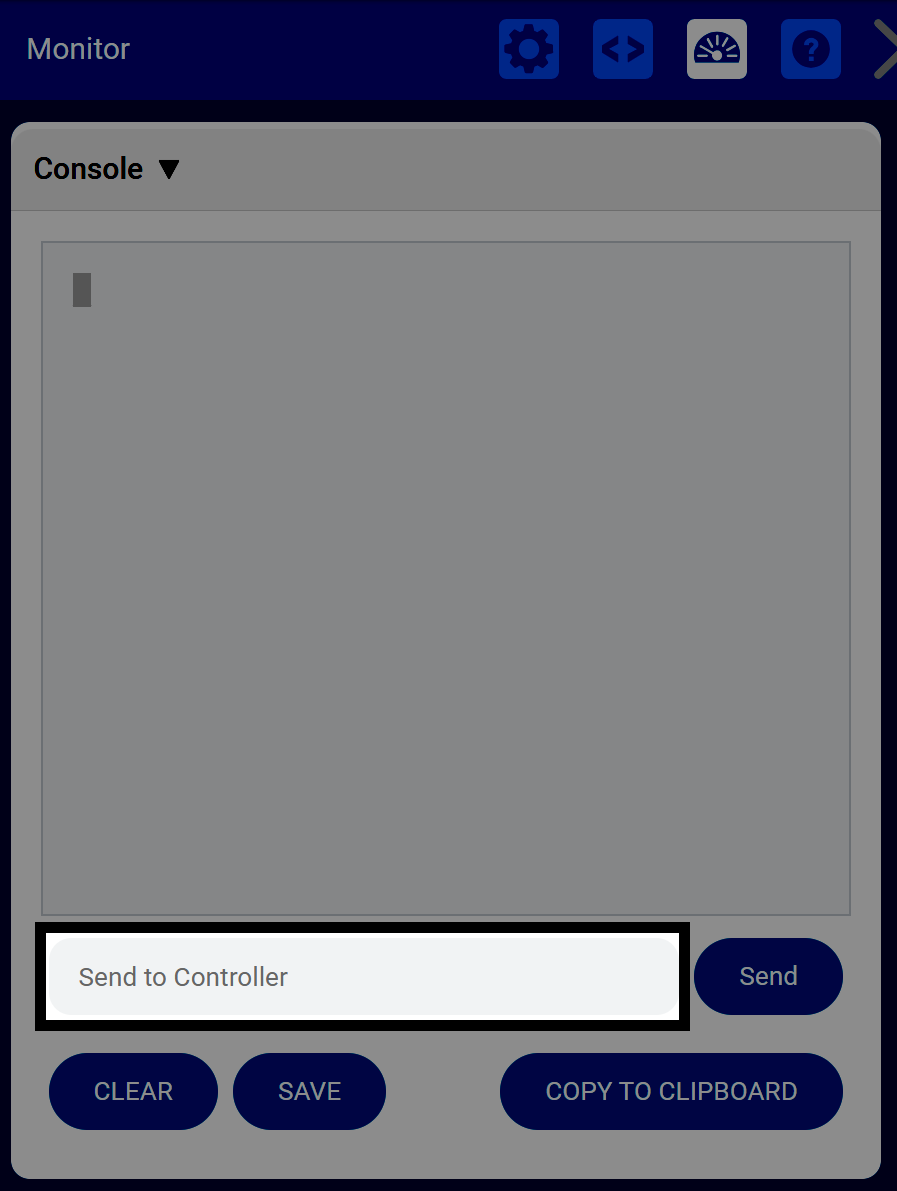

عند استخدام وحدة التحكم في مشروع ما، لديك القدرة على إرسال المعلومات إلى وحدة التحكم. قم بتحديد مربع النصإرسال إلى وحدة التحكم واكتب الإدخال الذي اخترته.

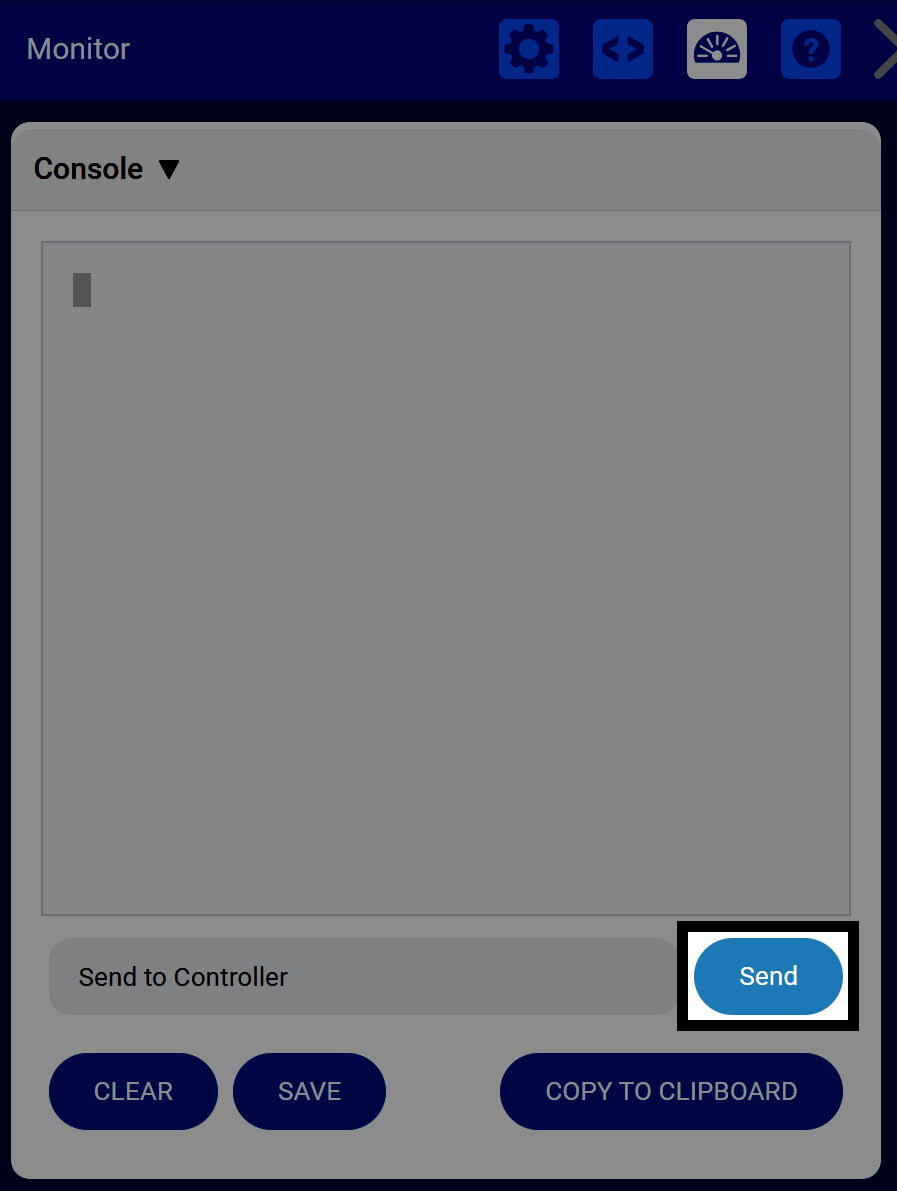

عند اكتمال رسالتك، حدد زر الإرسال أو اضغط مفتاح الرجوع / الإدخال على لوحة المفاتيح الخاصة بك.

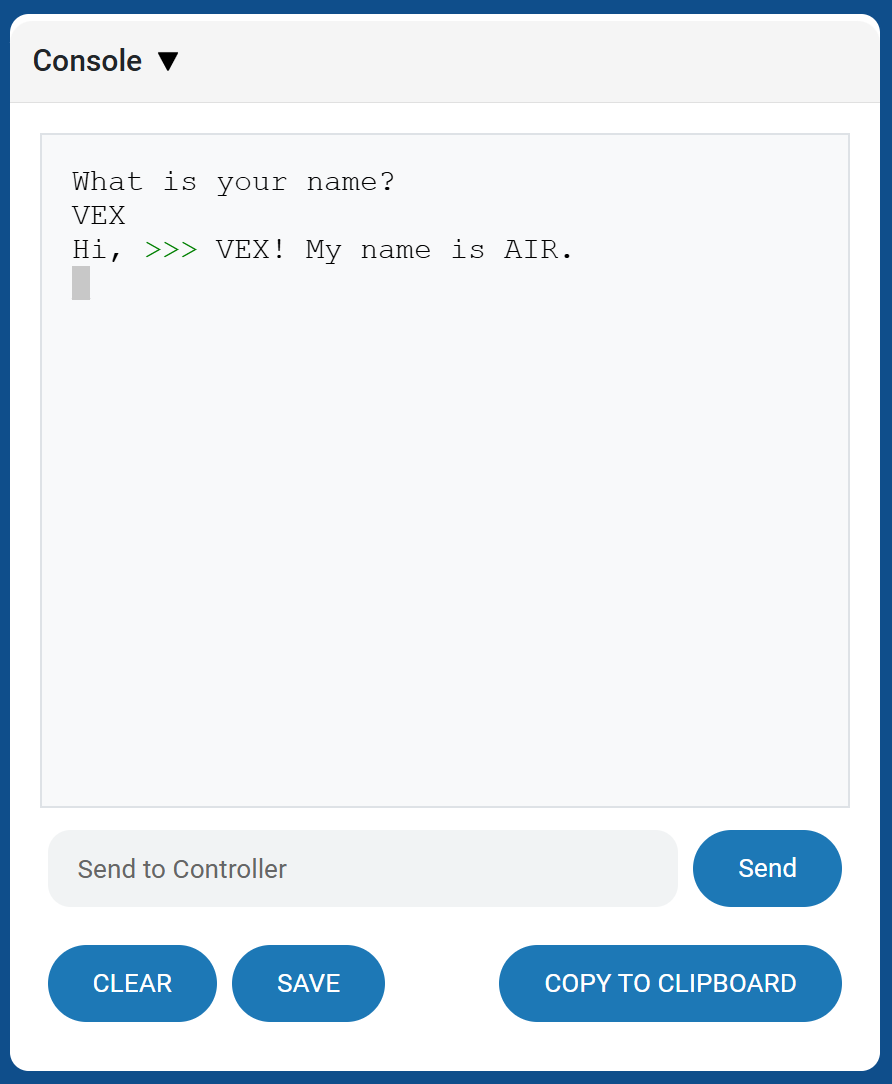

يمكن استخدام وظيفة إلى وحدة التحكم بعدة طرق، مثل إرسال سلاسل من وحدة التحكم إلى وحدة التحكم لضبط كيفية تشغيل مشروع، أو لتحفيز سلوكيات معينة.
حفظ أو نسخ من وحدة التحكم

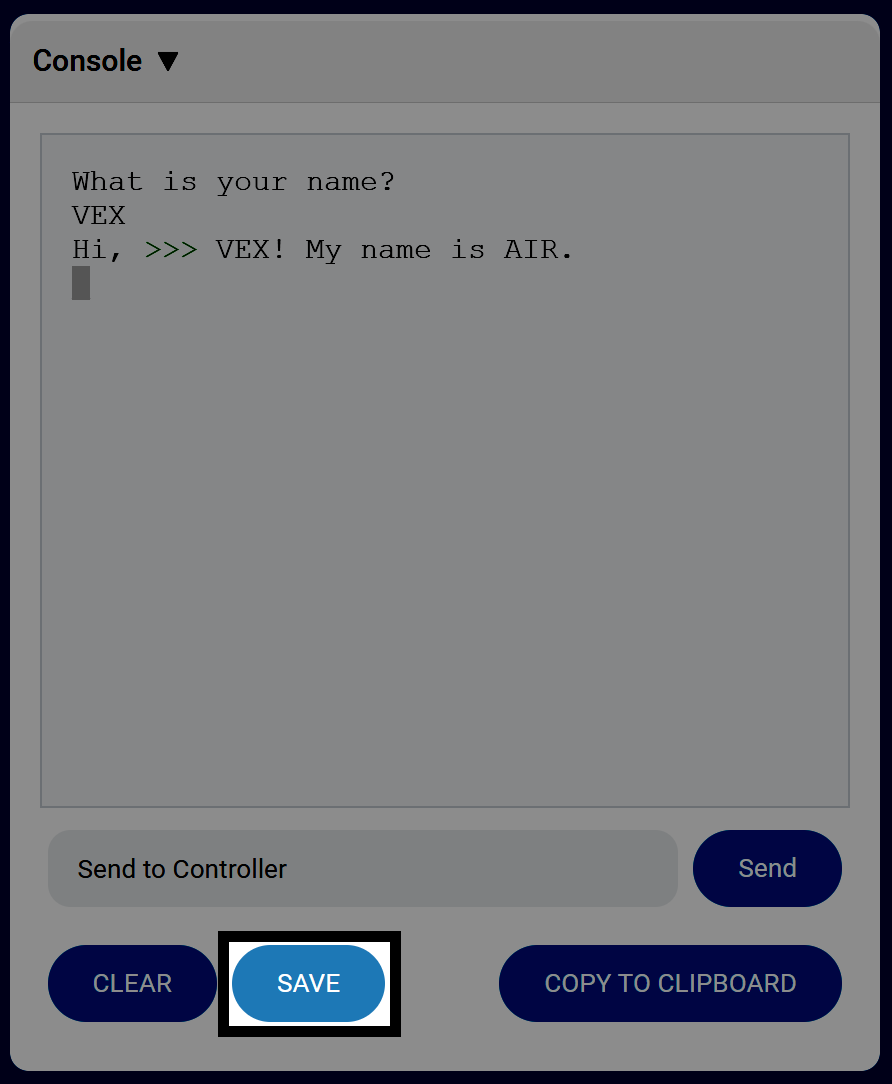

من السهل حفظ المعلومات من وحدة التحكم على جهازك. حددحفظفي أسفل وحدة التحكم لحفظ كل النص كملف .
يمكنك أيضًا تحديد الخيارنسخ إلى الحافظة لحفظ معلومات وحدة التحكم في الحافظة الخاصة بك ثم لصقها في نوع آخر من الملفات.
مسح الشاشة في وحدة التحكم

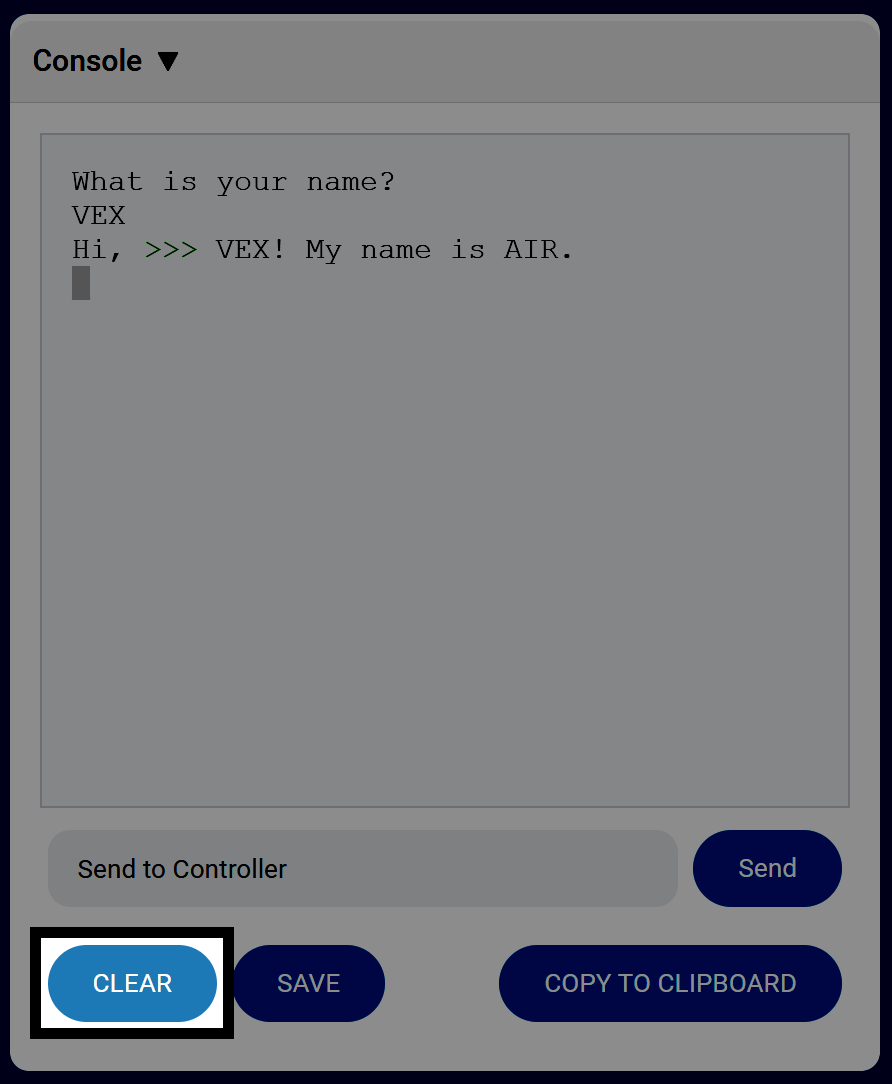

بإمكانك مسح وحدة التحكم بأكملها عن طريق تحديد الزرCLEAR.
يمكنك أيضًا مسح صف واحد أو وحدة التحكم بأكملها باستخدام أوامر Blocks أو Python. لمعرفة المزيد، قم بزيارة مرجع واجهة برمجة التطبيقات VEXcode - AIR.
