لبدء برمجة طائرة بدون طيار VEX AIR، ستحتاج أولاً إلى توصيل وحدة التحكم في طائرة بدون طيار VEX AIR المقترنة بـ VEXcode AIR. فيما يلي الخطوات اللازمة لتوصيل وحدة التحكم عبر اتصال USB-C.

لمزيد من المعلومات حول إقران جهاز التحكم الخاص بك بالطائرة بدون طيار، انتقل إلى هنا.

قم بتشغيل وحدة التحكم بالضغط مع الاستمرار زر الطاقة حتى يبدأ مؤشر LED في الوميض باللون الأبيض، ثم حرره. يُظهر هذا الرسم المتحرك هذه العملية.

يوجد جهاز التحكم على اليسار مع زر الطاقة قيد التشغيل، وكابل USB متصل بمنفذ USB-C. على اليمين، يتم توصيل الطرف USB-A من الكابل بجهاز الكمبيوتر.

استخدم كابل USB-C لتوصيل وحدة التحكم في الطائرات بدون طيار VEX AIR بالكمبيوتر.

الاتصال بـ VEXcode AIR المستند إلى الويب

للولوج إلى VEXcode AIR عبر الويب، انتقل إلى codeair.vex.com في متصفح Chrome.

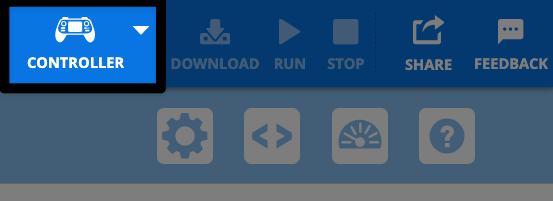

قم بتحديد الرمز Controller في الزاوية اليمنى العليا.

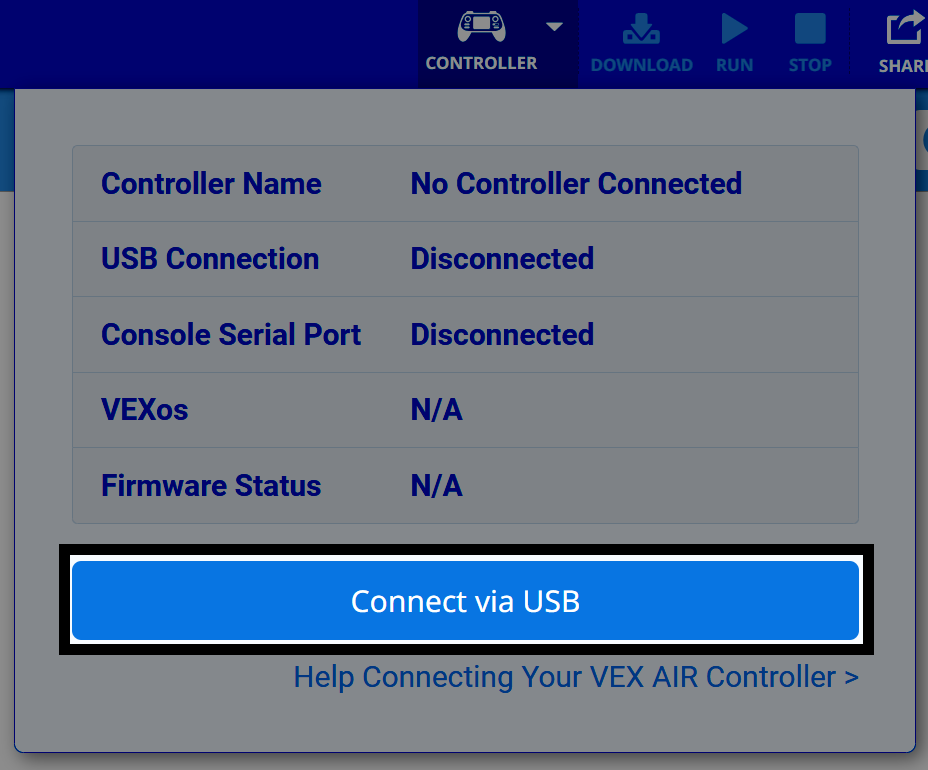

نافذة حالة الاتصال تُظهر عدم وجود وحدة تحكم متصلة، مع وجود زر الاتصال عبر USB المميز في الجزء السفلي.

حدد الاتصال عبر USB من القائمة.

ماك أو إس/كروم بوك

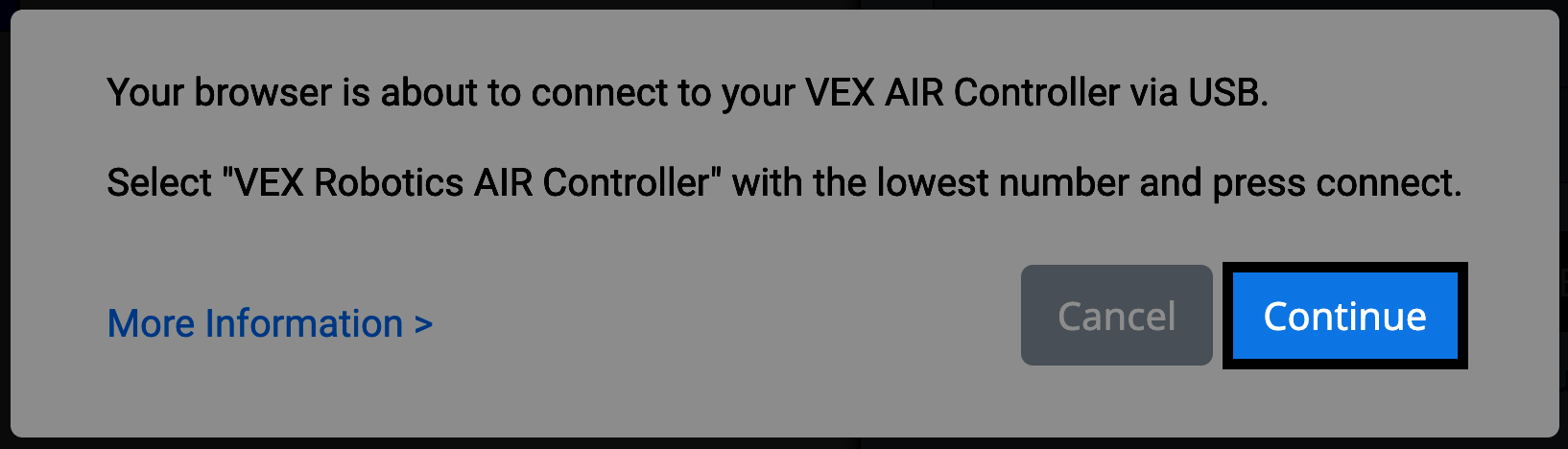

مربع حوار يوجه المستخدم للاتصال بجهاز التحكم VEX AIR عبر USB باستخدام أزرار إلغاء ومتابعة مميزة.

ويندوز

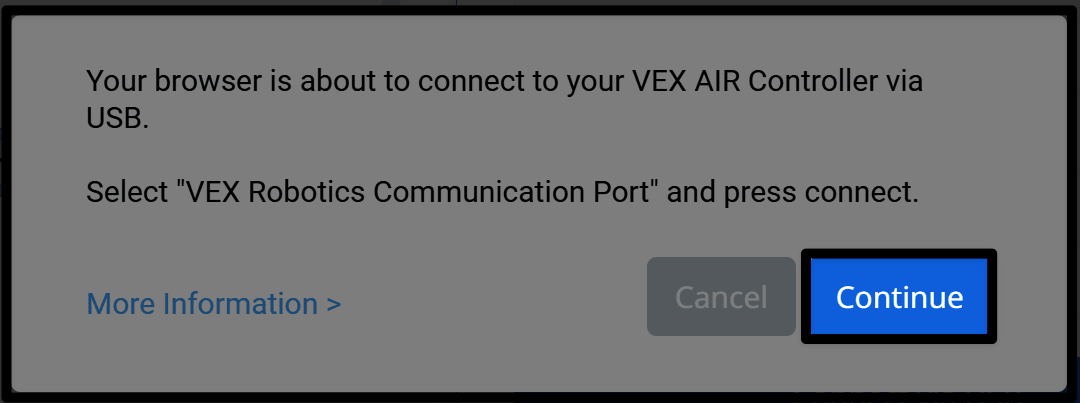

تظهر رسالة مطالبة اتصال Windows "متصفحك على وشك الاتصال بجهاز التحكم VEX AIR الخاص بك عبر USB. حدد "VEX Robotics Communication Port" ثم اضغط على "اتصال". يتم تسليط الضوء على زر المتابعة في الزاوية اليمنى السفلية.

قم بتحديد كل صورة أعلاه للتكبير.

ستظهر رسالة مطالبة بناءً على جهازك. حدد متابعة.

ماك أو إس/كروم بوك

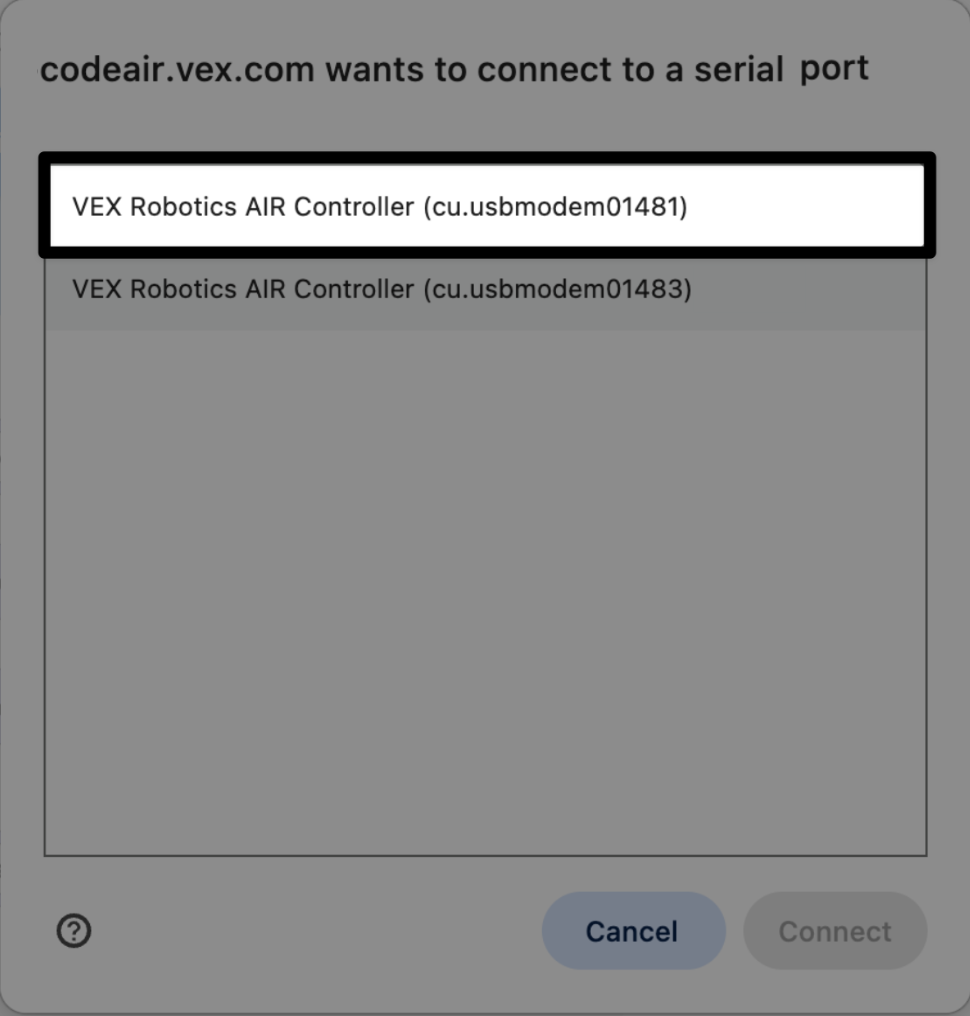

مربع حوار من codeair.vex.com يطلب الاتصال بمنفذ تسلسلي، مع تمييز خيار واحد من VEX Robotics AIR Controller باعتباره الخيار الذي يحتوي على رقم معرف أقل وأزرار إلغاء وتوصيل أدناه.

ويندوز

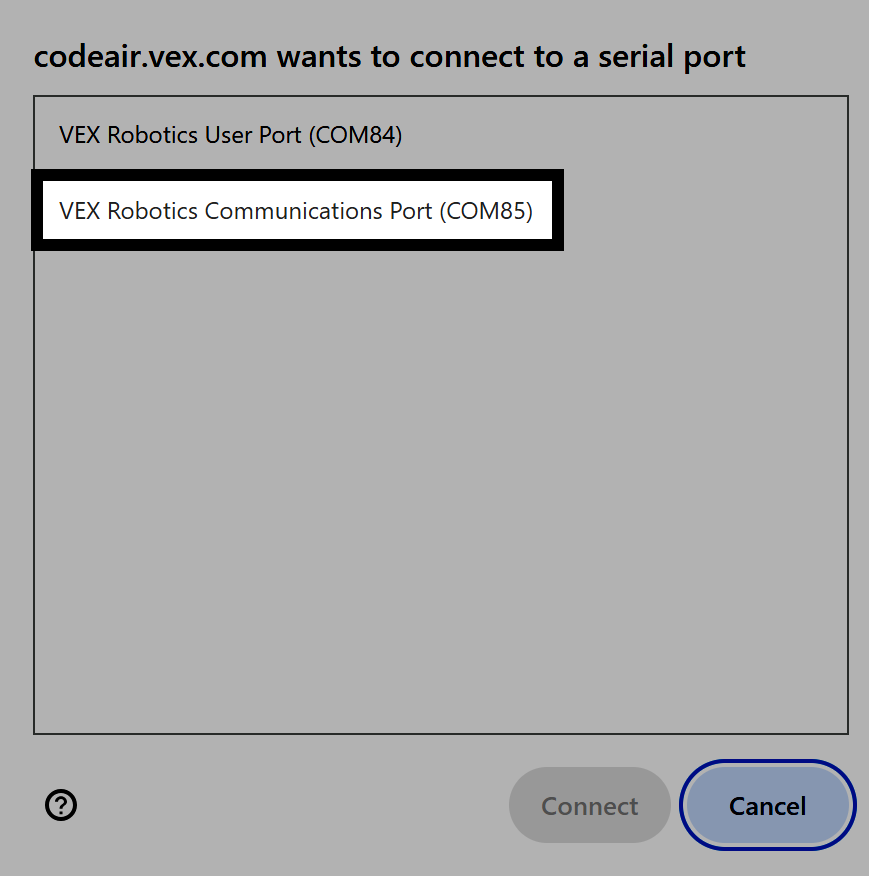

نافذة اختيار المنفذ التسلسلي تعرض منفذ VEX Robotics Communications COM85 المميز.

قم بتحديد كل صورة أعلاه للتكبير.

macOS/Chromebook: حدد الروبوت الذي يحمل معرف من القائمة.
Windows: حدد الخيار مع منفذ الاتصالات.

ماك أو إس/كروم بوك

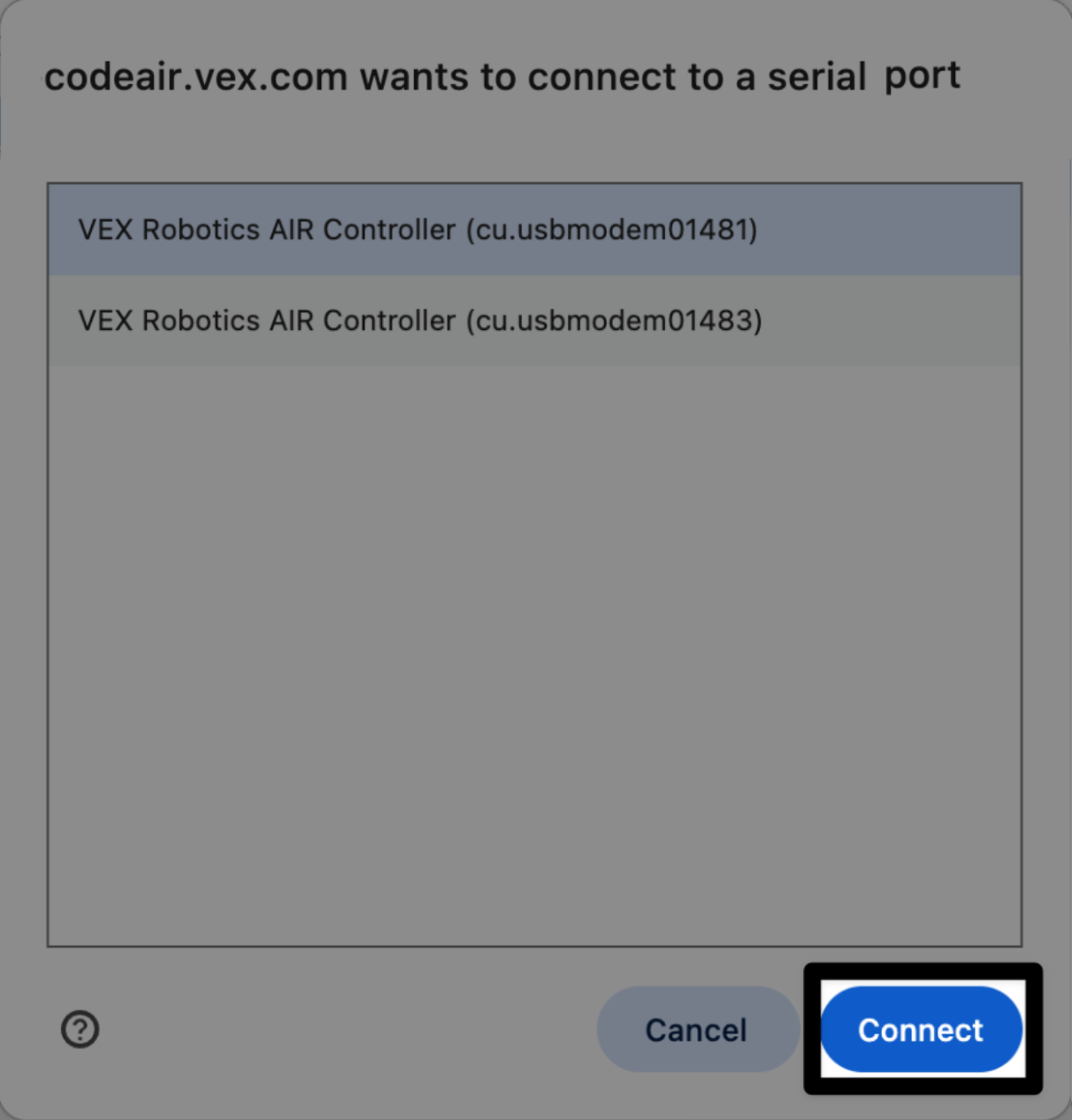

مربع حوار من codeair.vex.com يطلب الاتصال بمنفذ تسلسلي، مع تحديد وحدة تحكم VEX Robotics AIR واحدة وتسليط الضوء على زر الاتصال.

ويندوز

نافذة اختيار المنفذ التسلسلي مع تحديد منفذ VEX Robotics Communications COM85 وتسليط الضوء على زر الاتصال.

قم بتحديد كل صورة أعلاه للتكبير.

قم باختيار Connect بمجرد تحديد اختيارك.

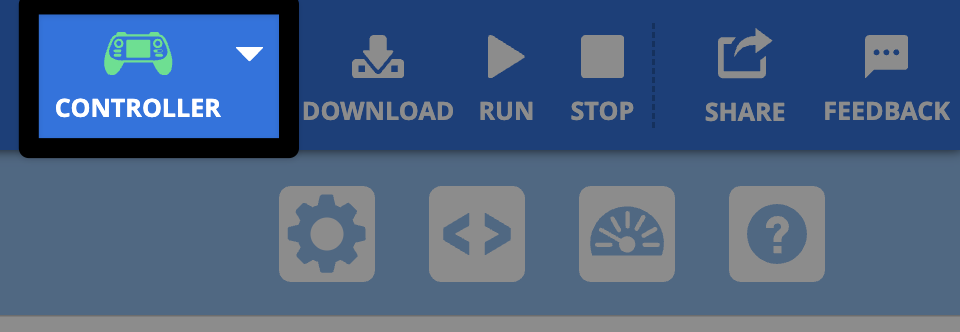

لقطة شاشة مقربة للزاوية اليمنى العليا من شريط أدوات VEXcode AIR، تسلط الضوء على رمز وحدة تحكم باللون الأخضر على يسار زر التنزيل.

سيظهر الآن رمز وحدة التحكم في الزاوية اليمنى العليا من VEXcode AIR باللون الأخضر.

الاتصال بتطبيق VEXcode AIR

بمجرد توصيل وحدة التحكم بالكمبيوتر وفتح VEXcode AIR، سيتم توصيل وحدة التحكم تلقائيًا. سيظهر رمز Controller في الزاوية اليمنى العليا من VEXcode AIR باللون الأخضر.
