سواء كان تنظيم الأجزاء، أو اتباع مجموعة من تعليمات البناء، أو إنشاء تصميم مخصص، فإن تحديد الجزء بشكل صحيح يمكن أن يكون أمرًا بالغ الأهمية لنجاحك.
تعد مسطرة VEX IQ Parts أداة مفيدة للمساعدة في تحديد الأجزاء.

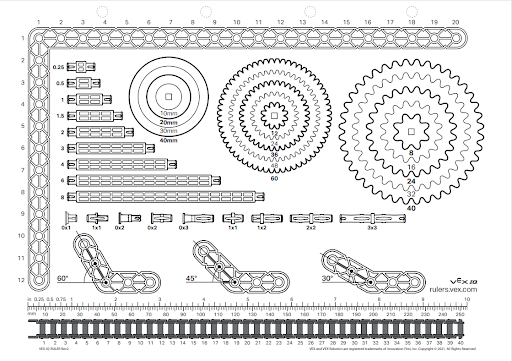

ملاحظة: عند طباعة ملف .pdf تأكد من ضبطه على مقياس 100%.
استخدام المسطرة لتحديد الأجزاء

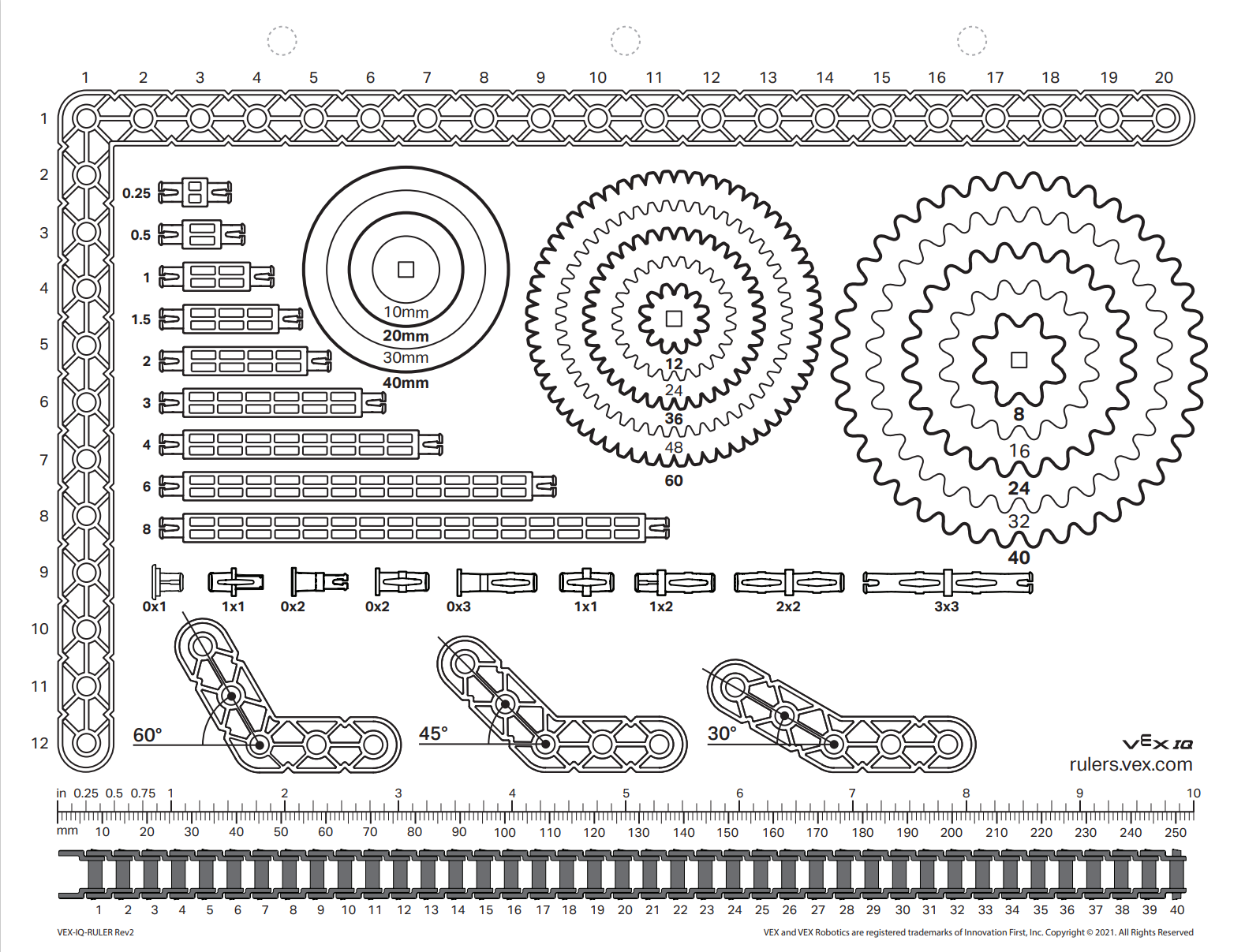

يمكن استخدام مسطرة VEX IQ Parts لتحديد الأجزاء أثناء تنظيم الأجزاء أو اتباع مجموعة من تعليمات البناء. مقياس المسطرة هو 1:1، لذلك يمكن ببساطة وضع الأجزاء أعلى المسطرة.

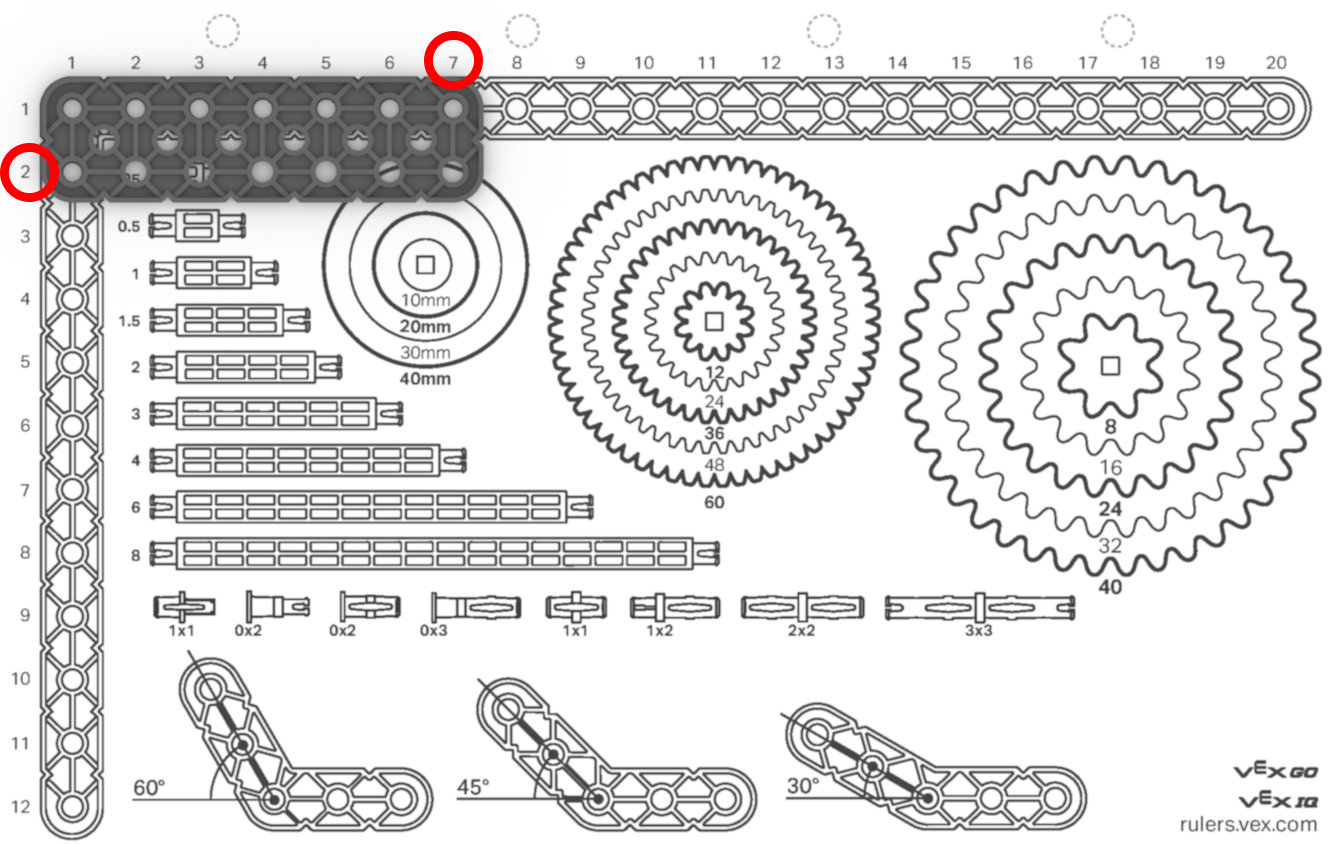

قياس الحزم والألواح. المثال الموضح هو شعاع 2x7.
- 2 يشير إلى عرض وحدتي درجة.
- 7 يشير إلى طول 7 وحدات الملعب.
قياس المواجهات. المثال الموضح هو المواجهة 4x.

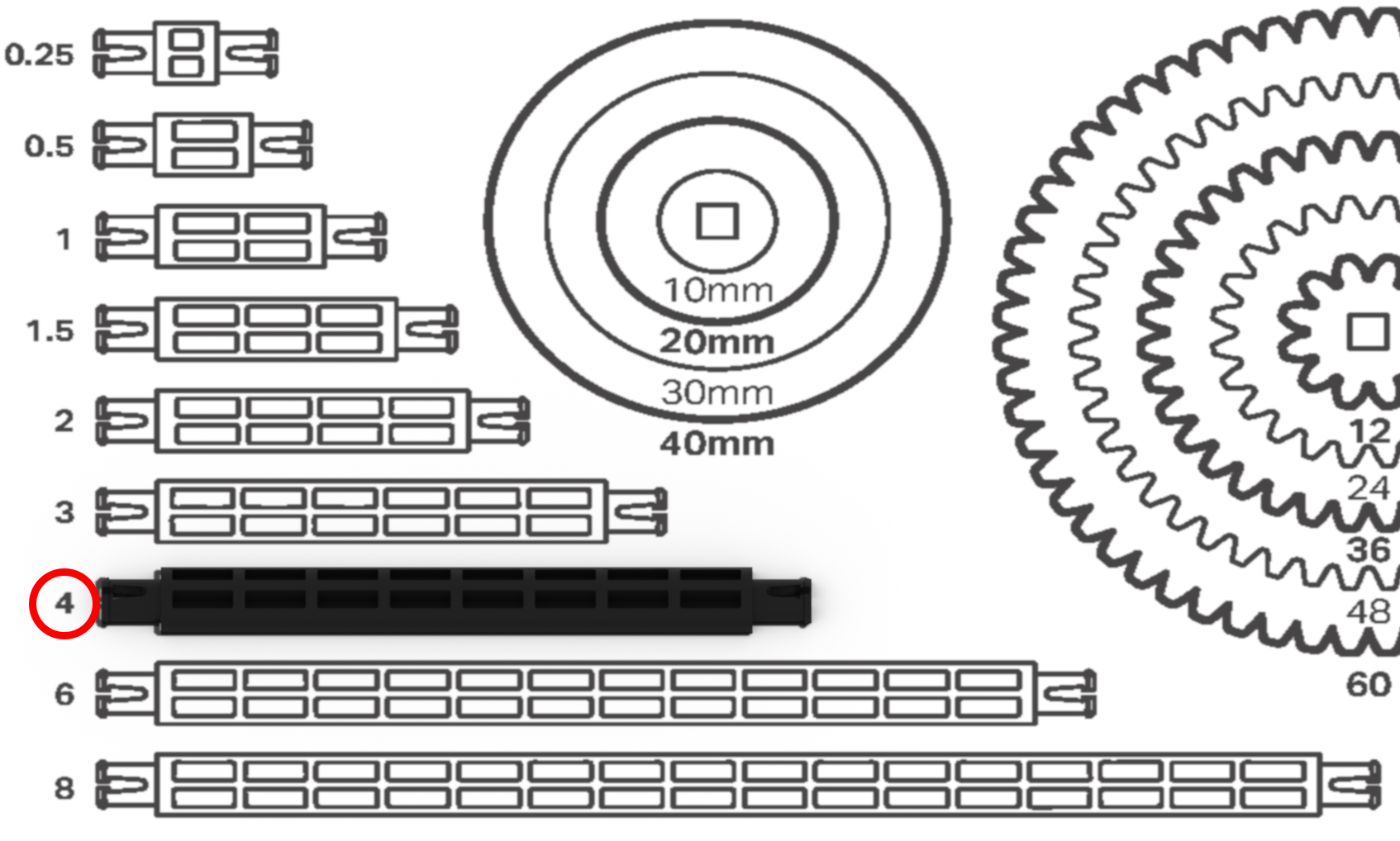

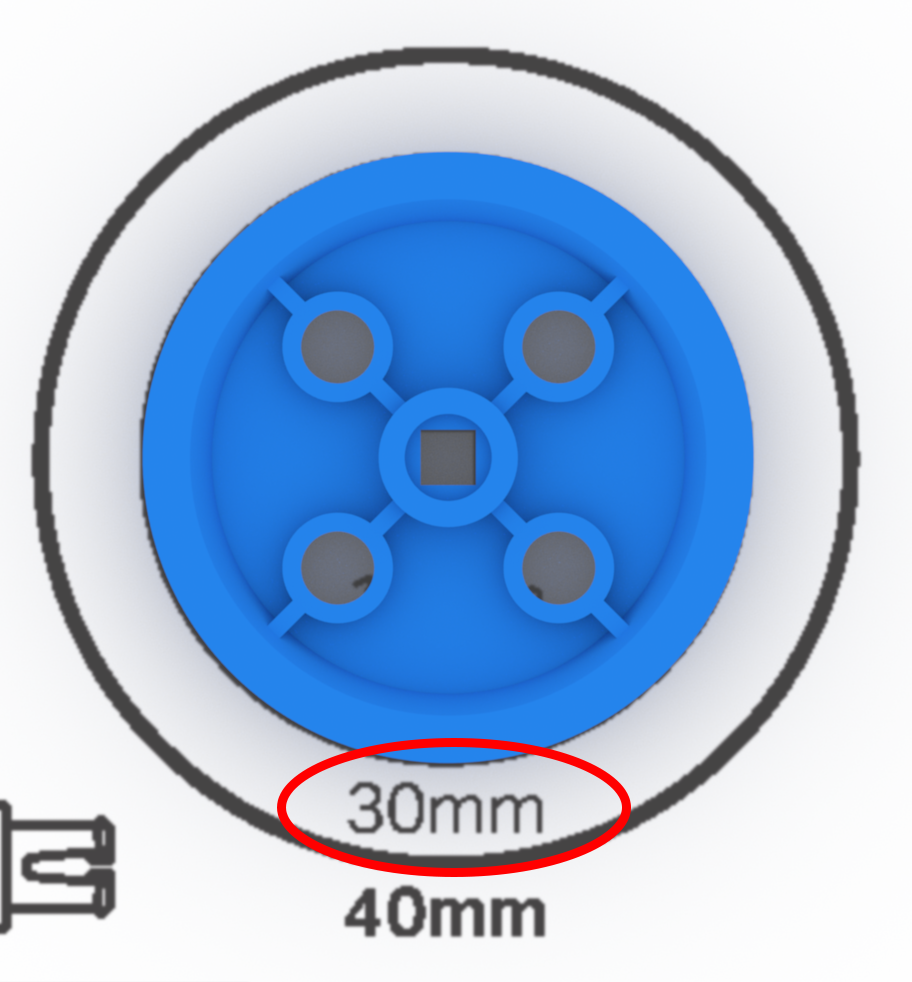

بكرات القياس. المثال الموضح هو بكرة 30 مم.

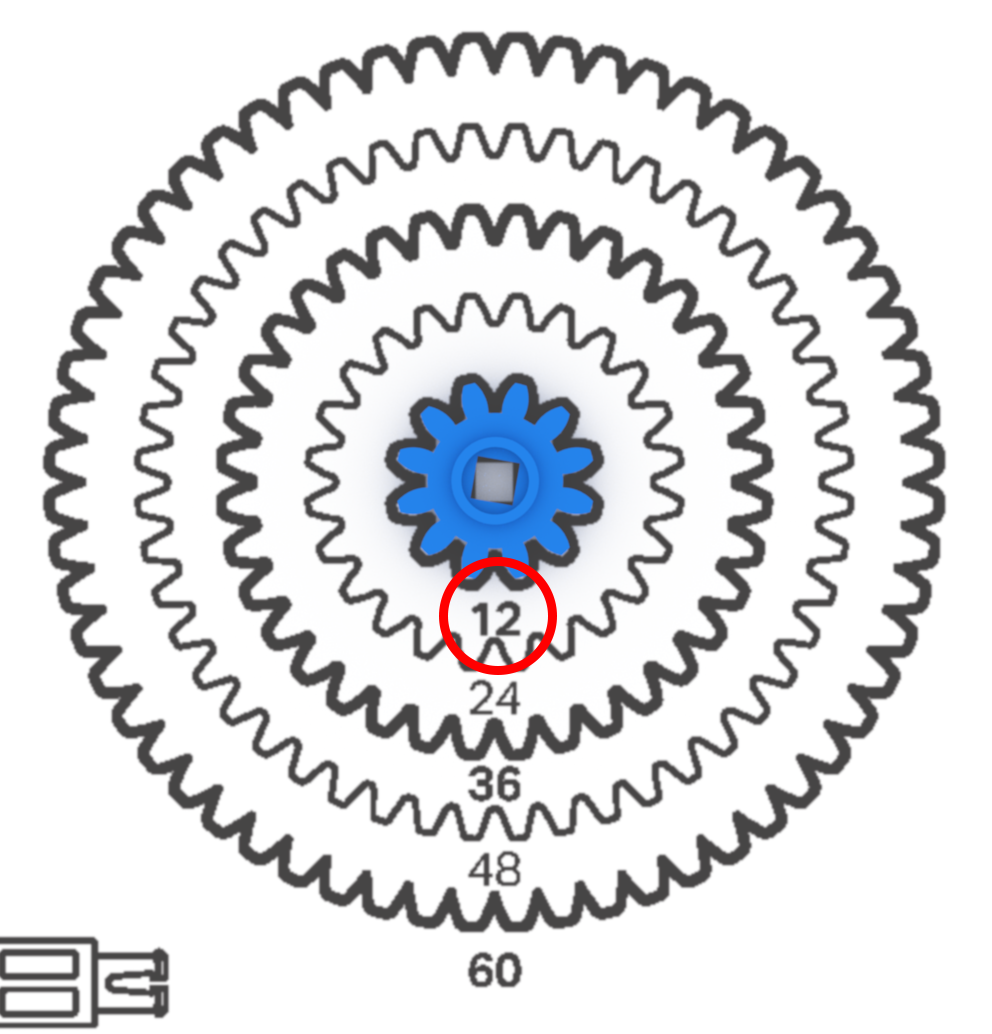

قياس التروس. المثال الموضح هو 12 سنًا.

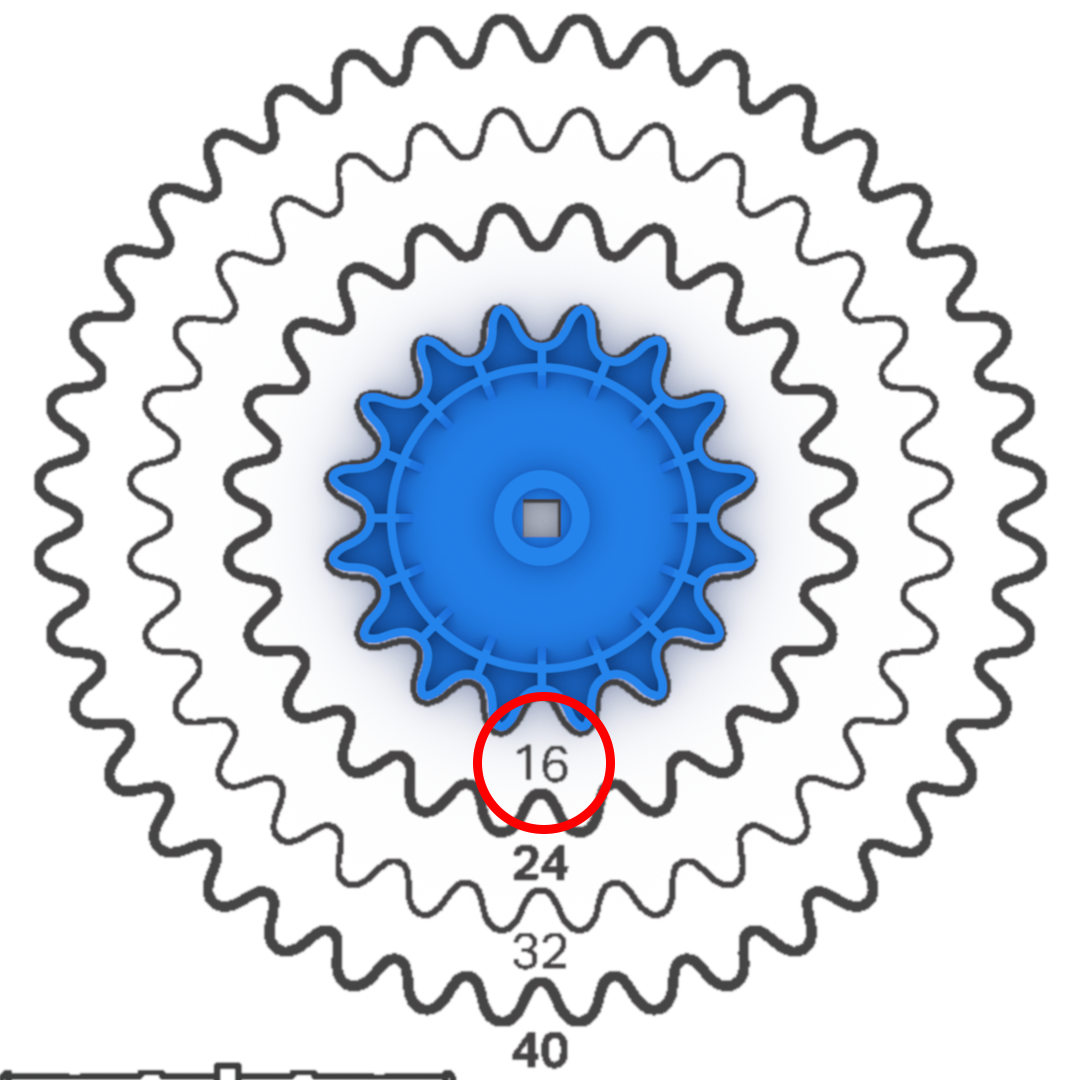

قياس العجلة. المثال الموضح هو ضرس ذو 16 سنًا.

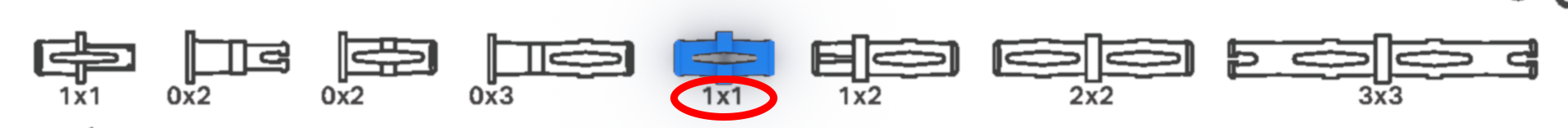

دبابيس القياس. المثال الموضح هو دبوس 1x1.

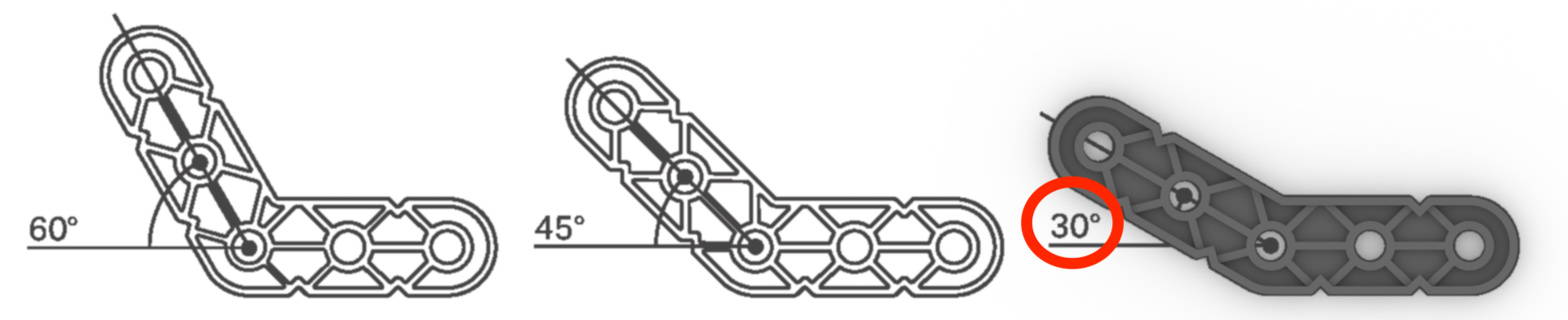

قياس الحزم المتخصصة. المثال الموضح هو شعاع زاوية 30 درجة.
استخدام المسطرة أثناء تجميع الروبوت
يمكن أيضًا استخدام مسطرة الأجزاء البلاستيكية VEX كأداة قياس لقياس الأجزاء والمسافات. يمكن أن يكون هذا مفيدًا جدًا عند تصميم وتجميع روبوت مخصص لا يحتوي على تعليمات محددة فيما يتعلق باختيار الأجزاء.
نصيحة وخدعة: يمكن طباعة ملف .pdf الخاص بمسطرة الأجزاء البلاستيكية VEX على ورق بلاستيكي شفاف. سيسمح ذلك بتراكب المسطرة على الروبوت ويمكن إجراء القياسات عن طريق القياس من خلال المسطرة.
فيما يلي بعض الأمثلة على استخدام المسطرة أثناء تجميع روبوت مخصص.

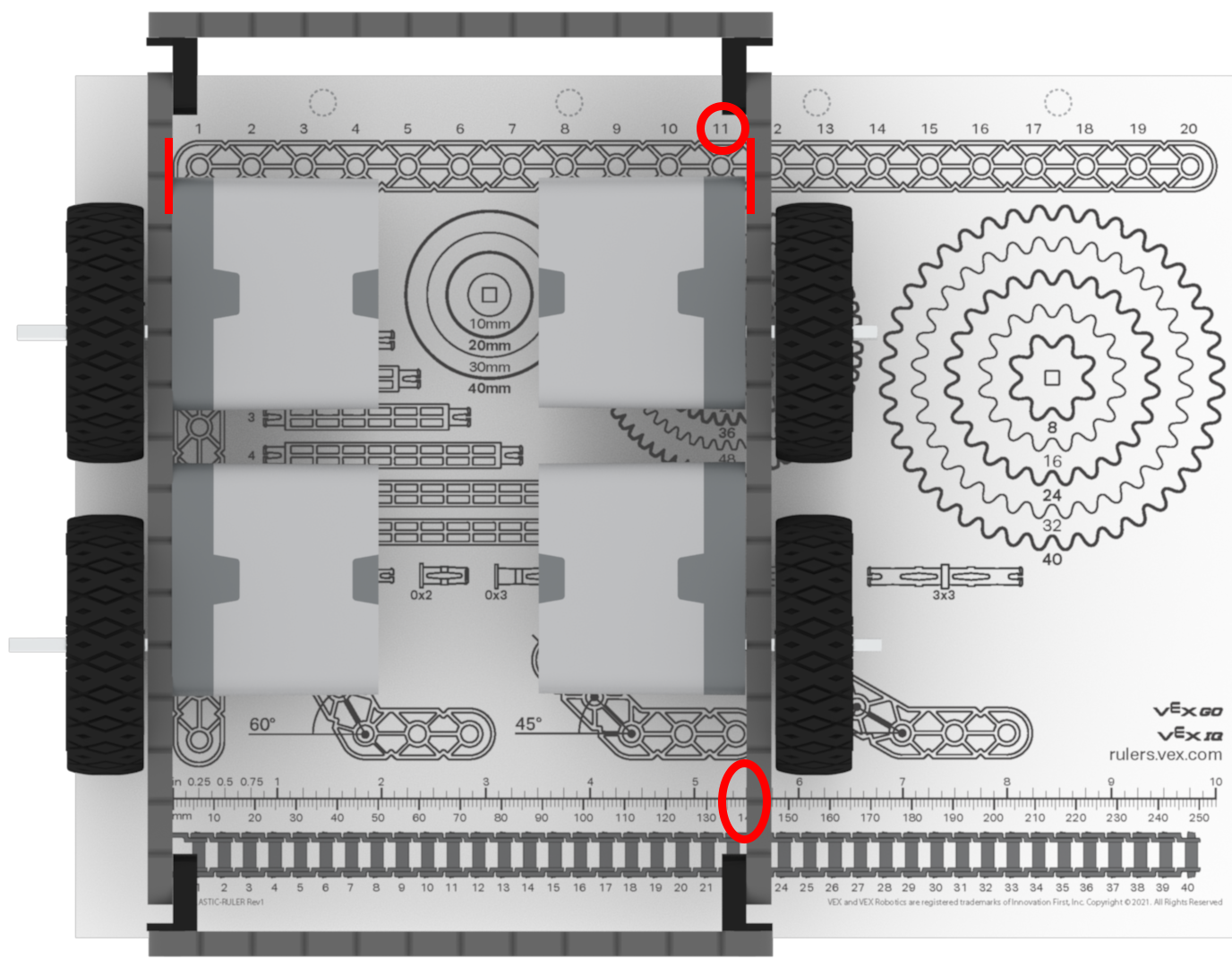

قياس المسافة بين العوارض على هيكل الروبوت. يوضح هذا المثال المسافة بين العوارض الموجودة على هيكل الروبوت بقياس 11 درجة أو 5.5 بوصة.

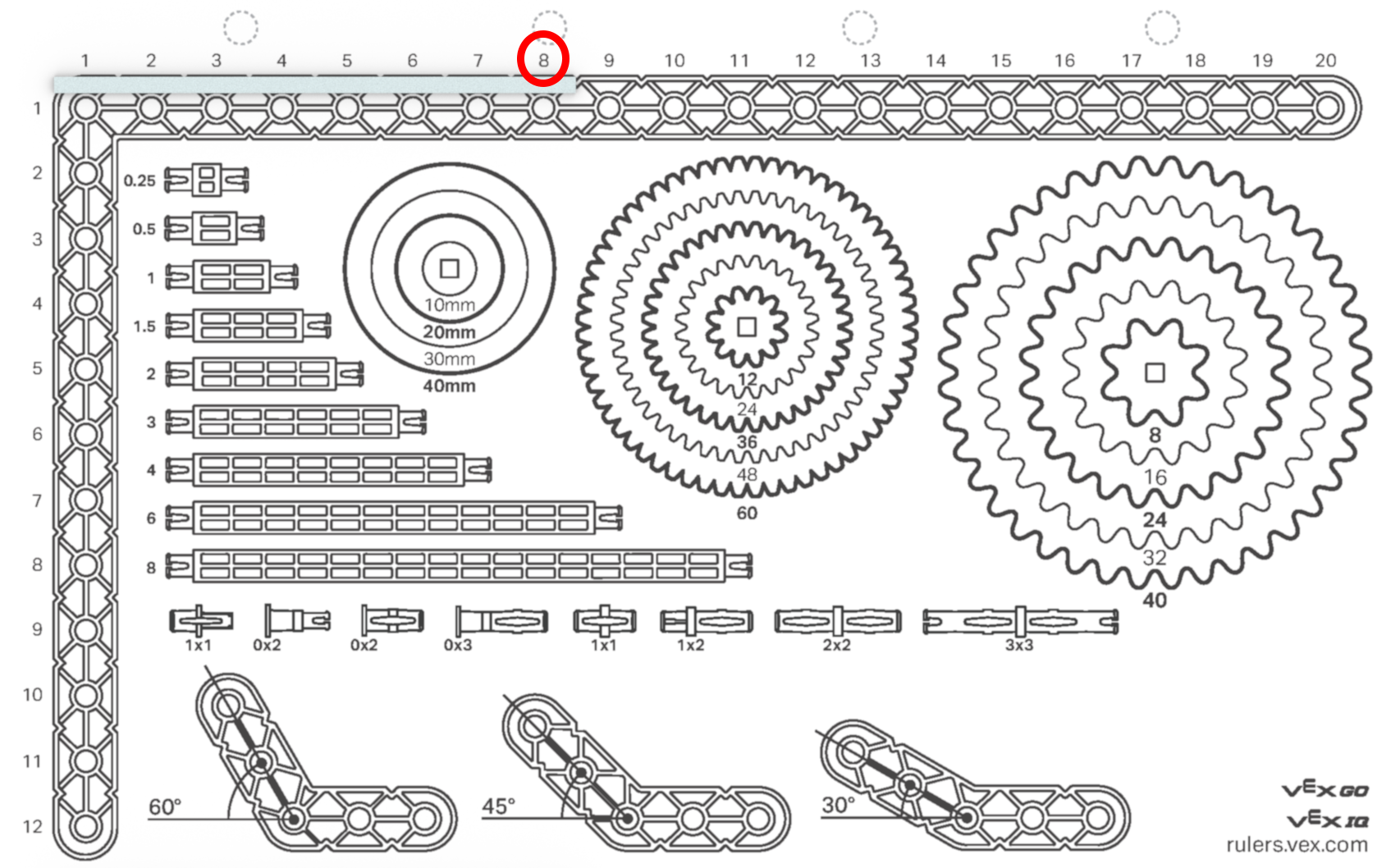

استخدام الملعب لقياس طول رمح. يوضح هذا المثال عمودًا ذو 8 درجات.

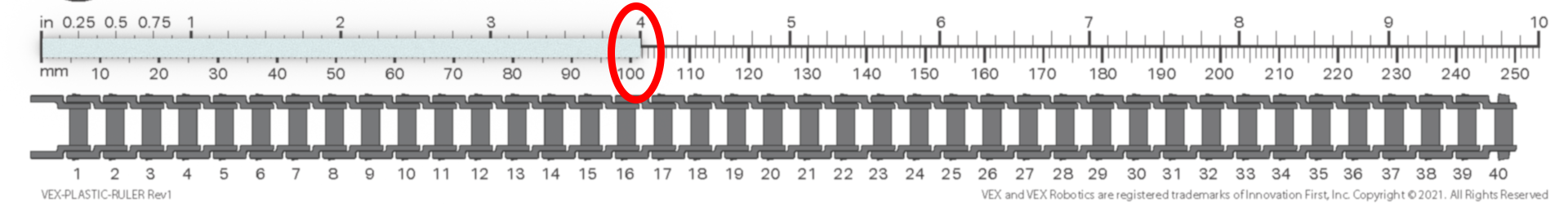

استخدام البوصات/المليمترات لقياس طول العمود. يوضح هذا المثال عمودًا مقاس 4 بوصات (4 بوصات/102 ملم).

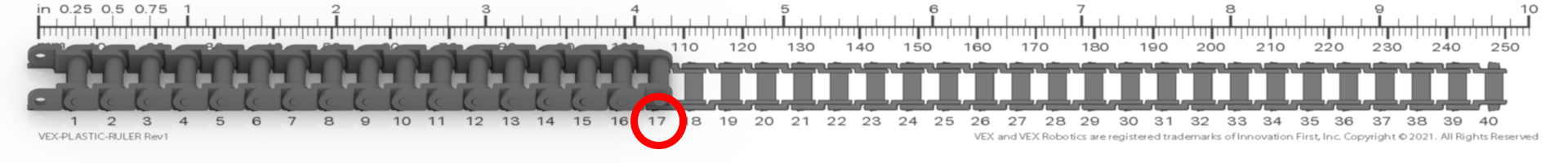

قياس عدد روابط السلسلة في نظام السلسلة/العجلة المسننة.
