سواء كان تنظيم الأجزاء، أو اتباع مجموعة من تعليمات البناء، أو إنشاء تصميم مخصص، فإن تحديد الجزء بشكل صحيح يمكن أن يكون أمرًا بالغ الأهمية لنجاحك.

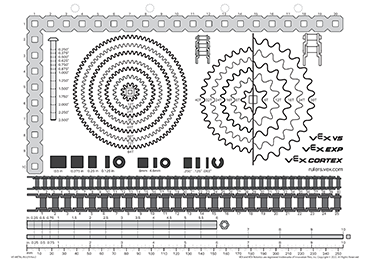

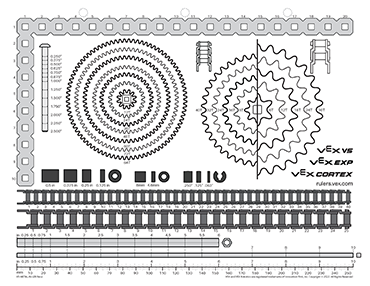

تعد مسطرة VEX Metal Parts أداة مفيدة للمساعدة في تحديد الأجزاء.
ملاحظة: عند طباعة ملف .pdf تأكد من ضبطه على مقياس 100%.
استخدام المسطرة لتحديد الأجزاء
يمكن استخدام مسطرة الأجزاء المعدنية VEX لتحديد الأجزاء أثناء تنظيم الأجزاء أو اتباع مجموعة من تعليمات البناء. مقياس المسطرة هو 1:1، لذلك يمكن ببساطة وضع الأجزاء أعلى المسطرة.

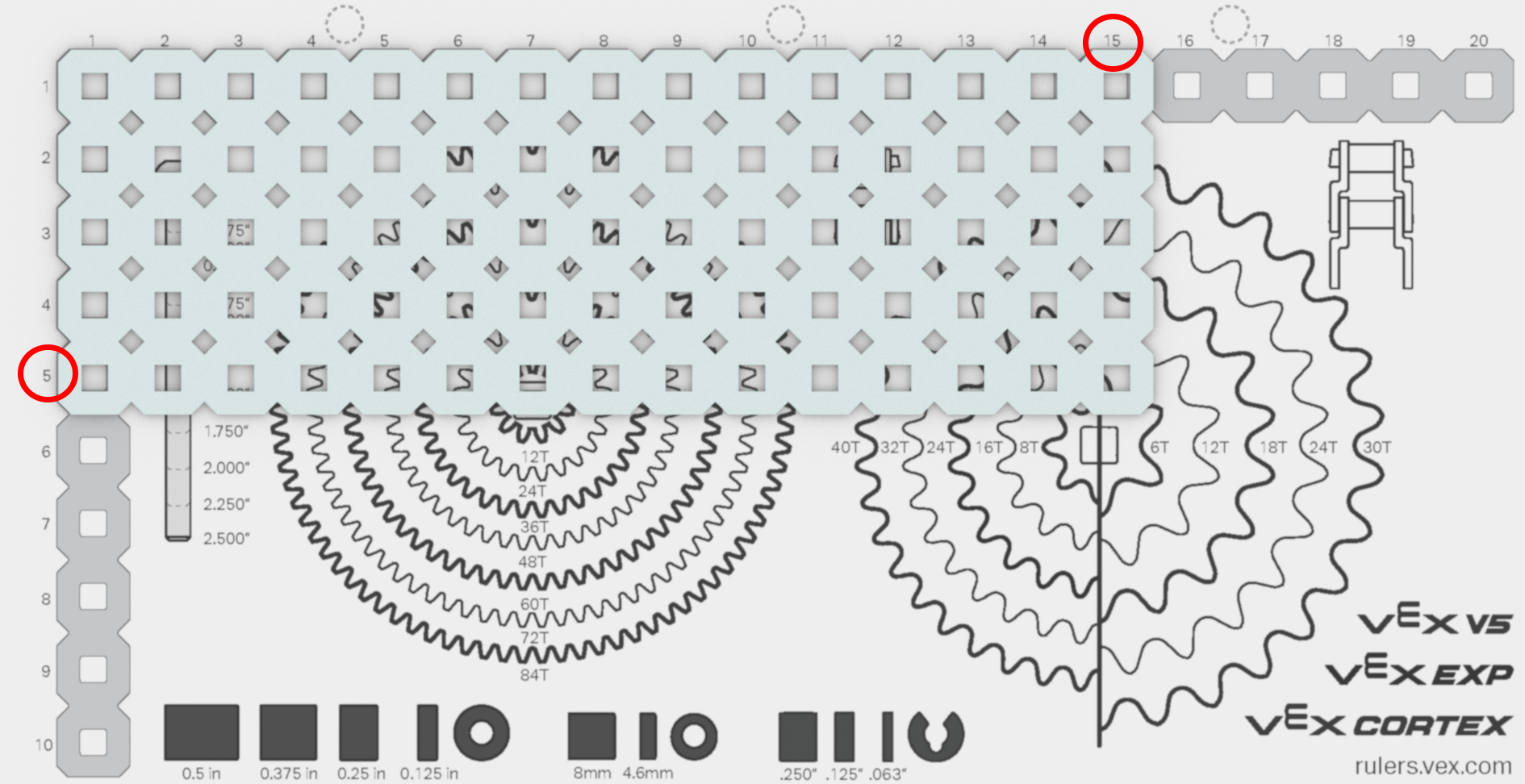

قياس المعادن الإنشائية. المثال الموضح هو لوحة 5x15.
- 5 يشير إلى عرض 5 وحدات الملعب.
- 15 يشير إلى طول 15 وحدة درجة.

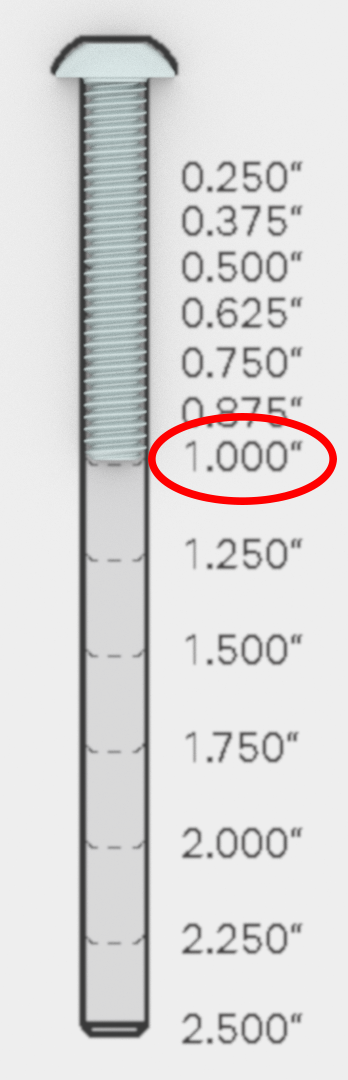

مسامير القياس. المثال الموضح هو المسمار النجمي رقم 8-32 مقاس 1.0 بوصة.

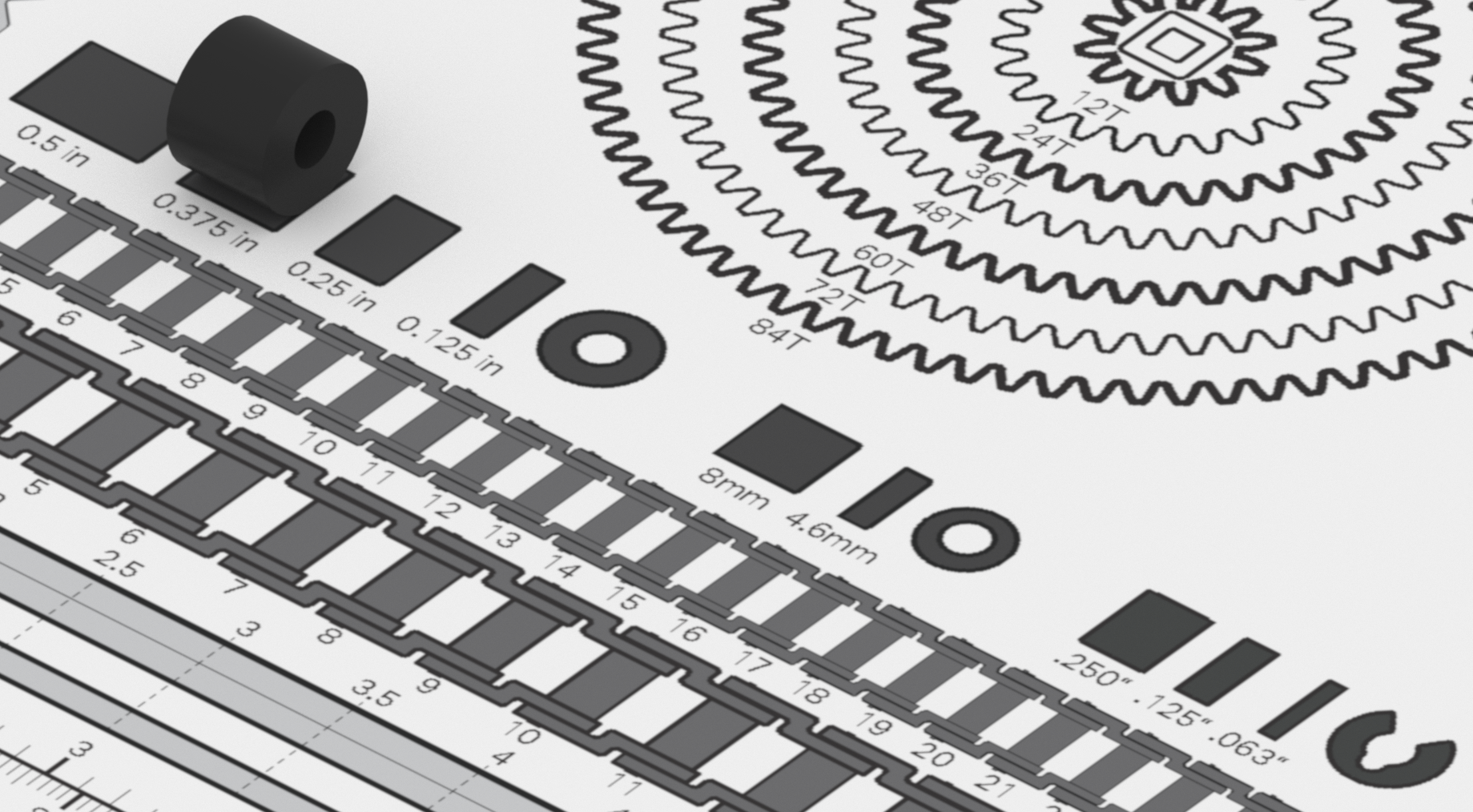

قياس الفواصل. المثال الموضح هو فاصل 0.375 بوصة.

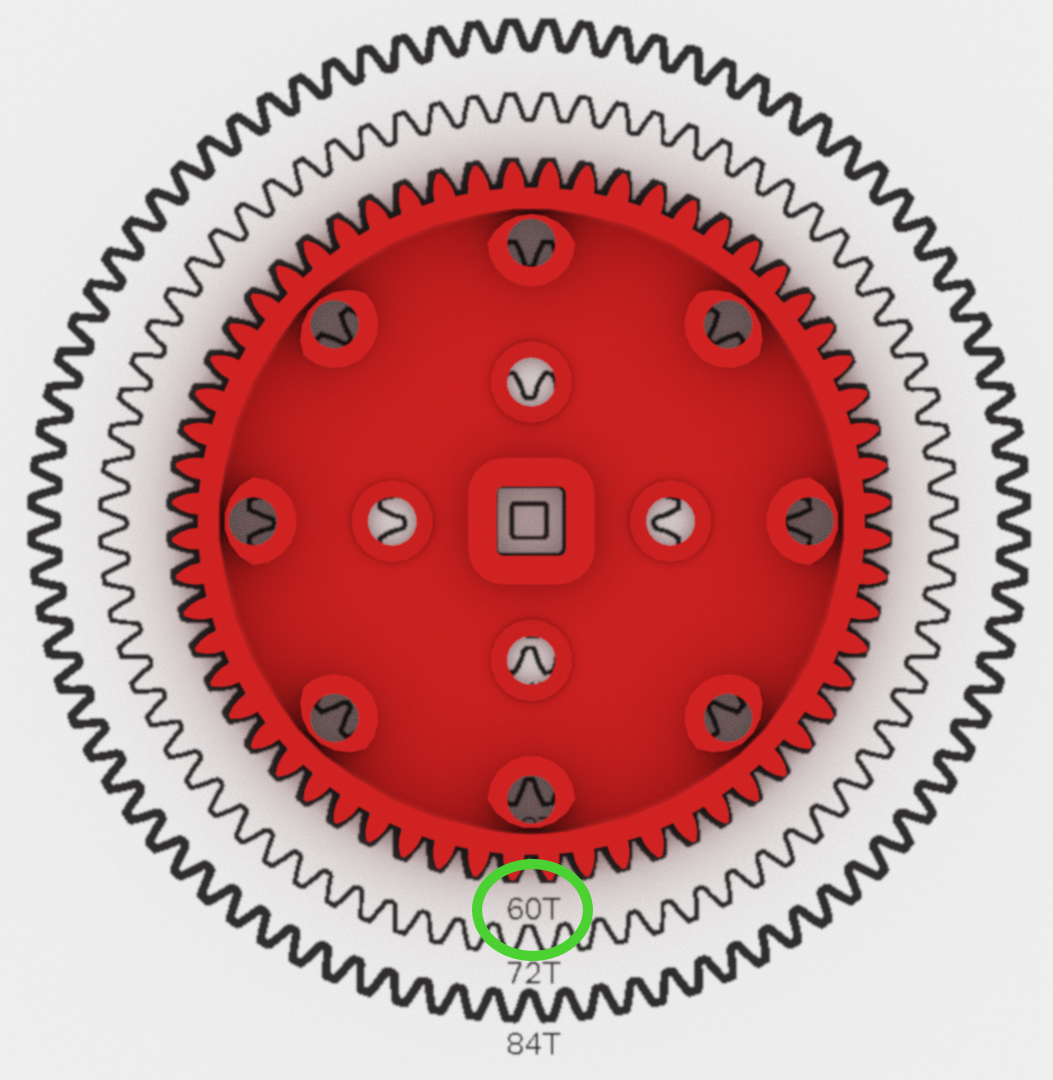

قياس التروس. المثال الموضح هو 60 سنًا.

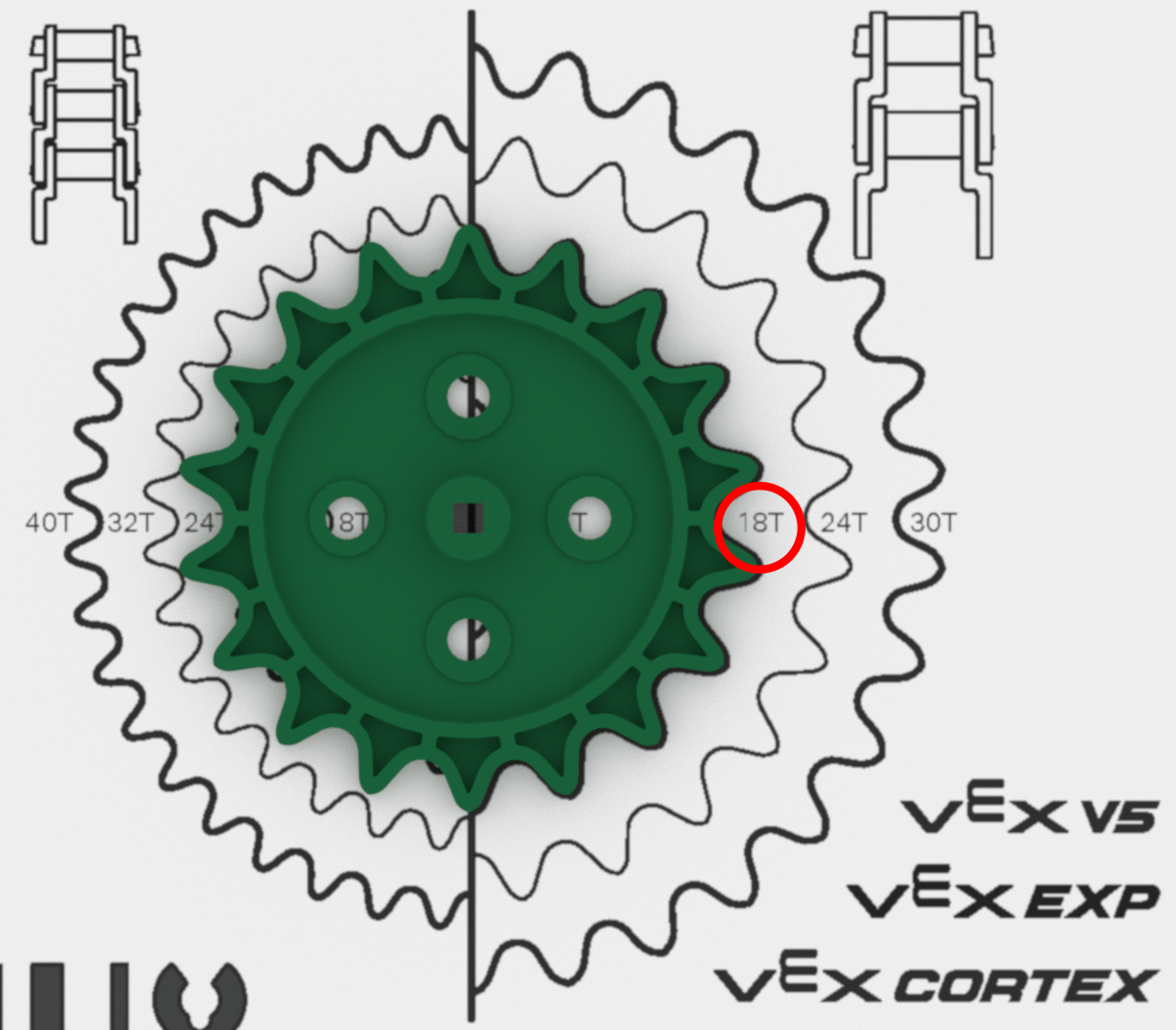

قياس العجلة. المثال الموضح هو ضرس ذو 18 سنًا.
قياس المواجهات. المثال الموضح هو المواجهة 3 بوصة.

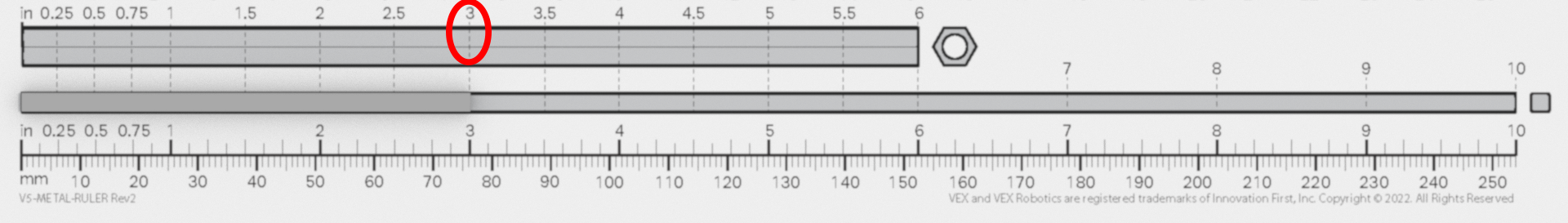

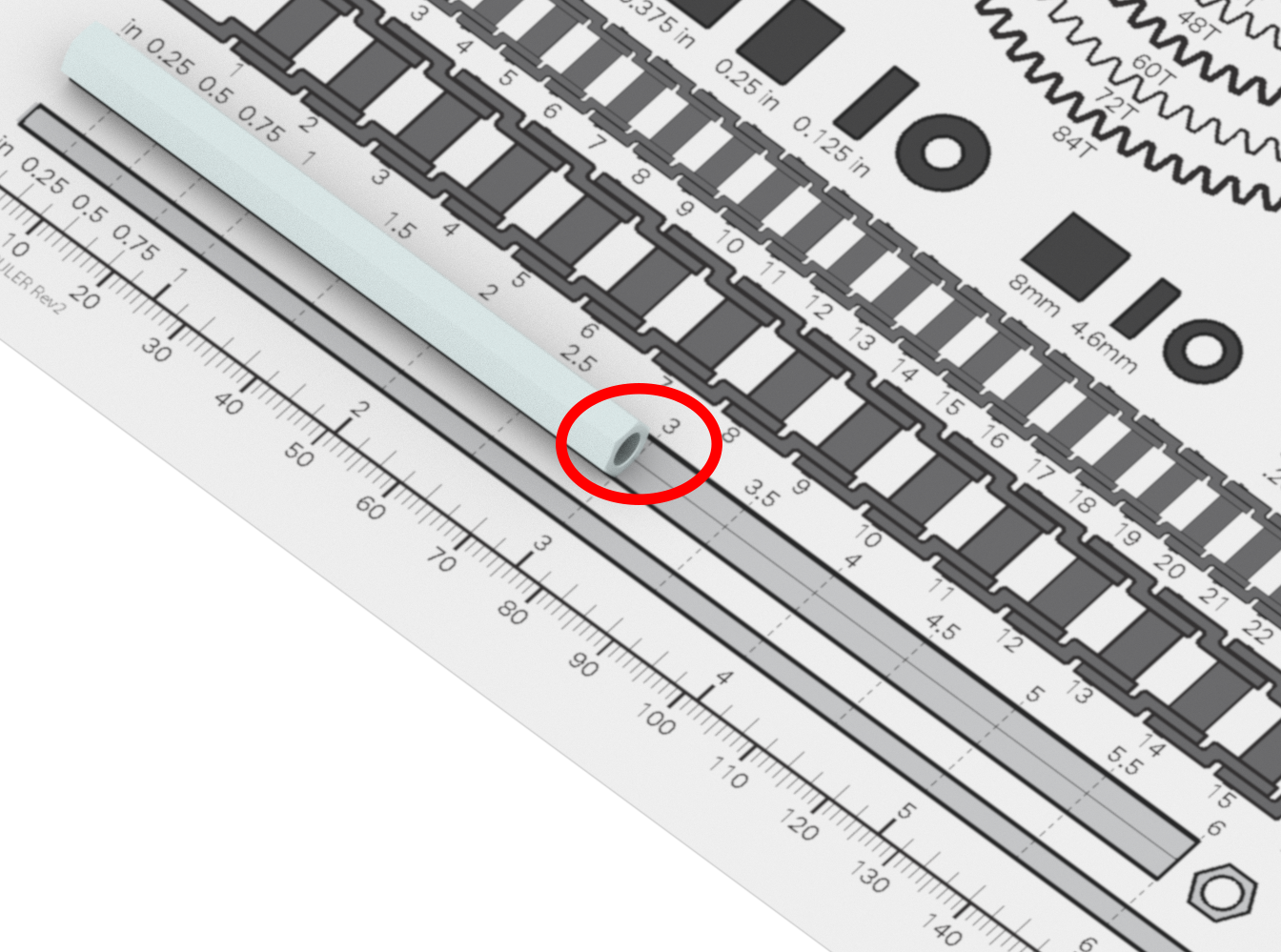

قياس مهاوي. المثال الموضح هو عمود 3 بوصة.
استخدام المسطرة أثناء تجميع الروبوت
يمكن أيضًا استخدام مسطرة VEX Metal Parts كأداة قياس لقياس الأجزاء والمسافات. يمكن أن يكون هذا مفيدًا جدًا عند تصميم وتجميع روبوت مخصص لا يحتوي على تعليمات محددة فيما يتعلق باختيار الأجزاء.
نصيحة وخدعة: يمكن طباعة ملف .pdf الخاص بمسطرة VEX Metal Parts على ورق بلاستيكي شفاف. سيسمح ذلك بتراكب المسطرة على الروبوت ويمكن إجراء القياسات عن طريق القياس من خلال المسطرة.
فيما يلي بعض الأمثلة على استخدام المسطرة أثناء تجميع روبوت مخصص.

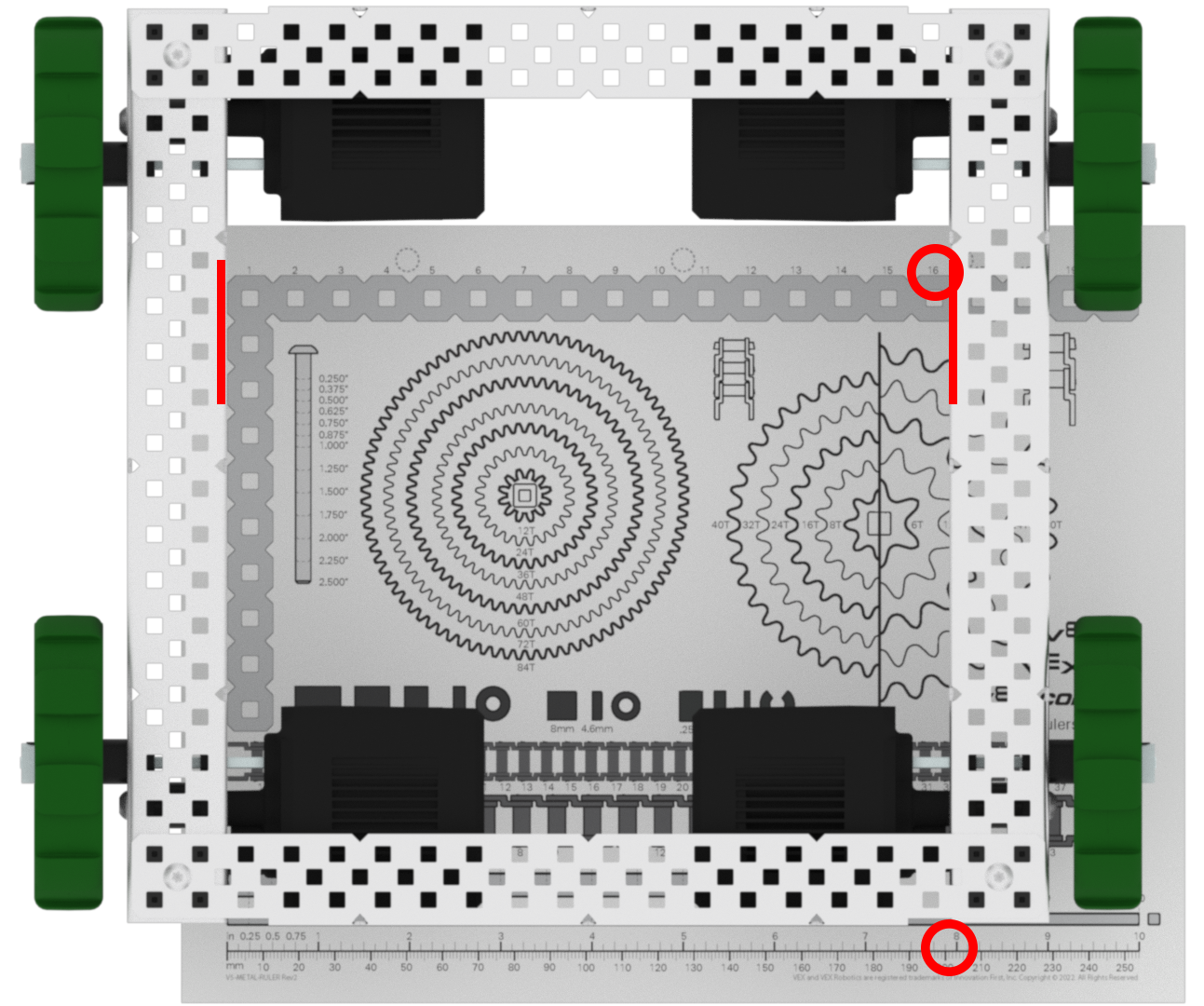

قياس المسافة بين قنوات C على هيكل الروبوت. يوضح هذا المثال قنوات C الموجودة على هيكل الروبوت بقياس 16 درجة أو 8 بوصات.

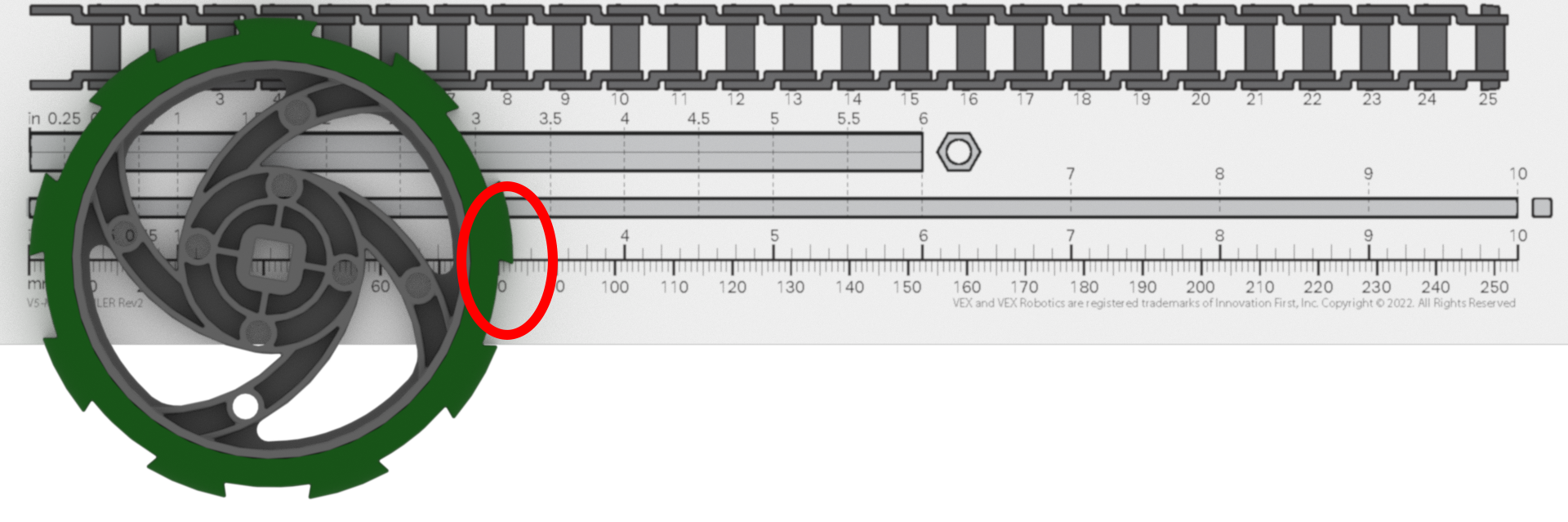

استخدام بوصة/ملليمتر لقياس قطر العجلات. المثال الموضح هو عجلة جر مقاس 3.25 بوصة (3.25 بوصة/83 ملم).

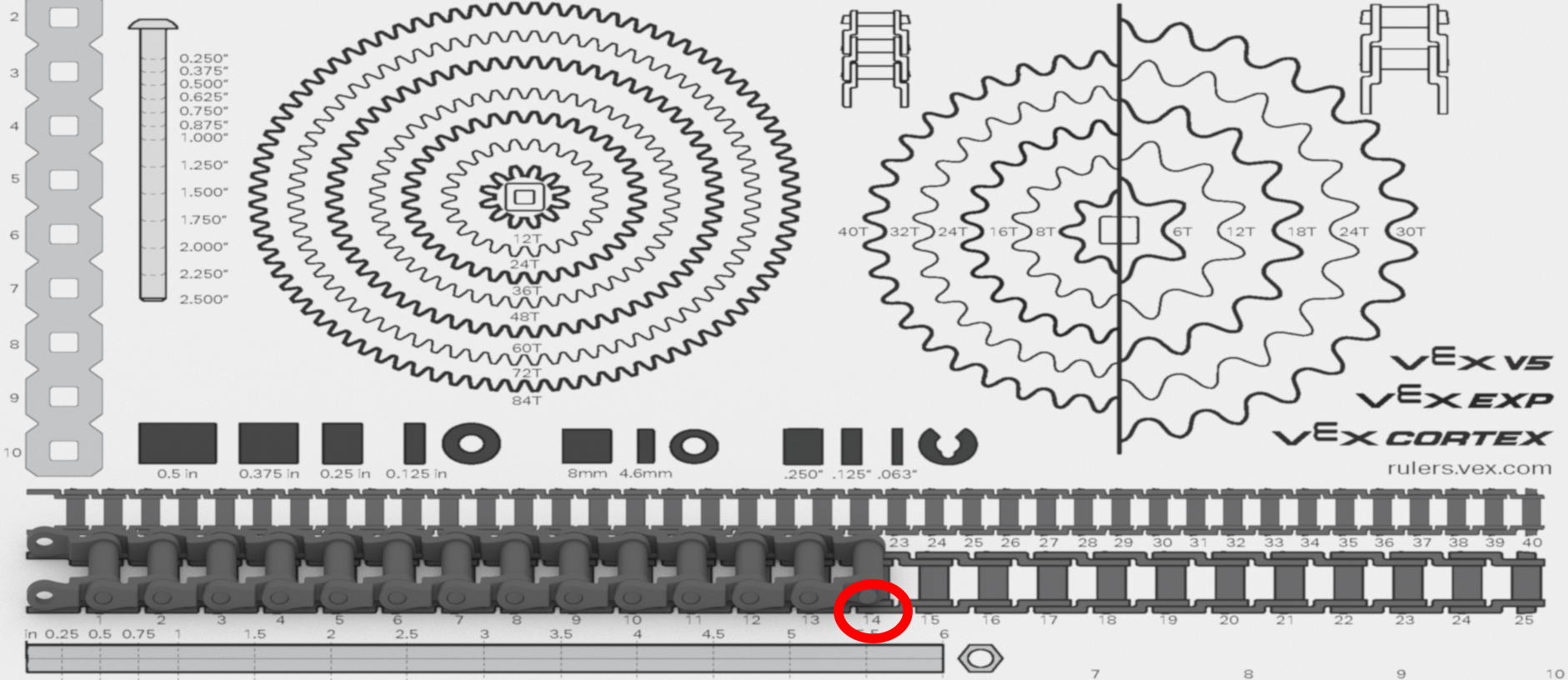

قياس عدد روابط السلسلة في نظام السلسلة/العجلة المسننة.
لاحظ أن هناك سلسلتين بأحجام مختلفة على المسطرة، وذلك بسبب وجود أسنانين مسننتين مختلفتين الحجم.
السلسلة العلوية على المسطرة مخصصة للعجلات المسننة 6P والسلسلة السفلية مخصصة للعجلات المسننة عالية القوة.
- أسنان مسننة 6P - السلسلة 6.35 مم / 0.25 بوصة
- أسنان مسننة عالية القوة - السلسلة 9.79 ملم / 0.385 بوصة
