استخدام عجلات VEX GO والتروس والبكرات

يعد نظام البناء VEX GO طريقة ممتعة وسهلة للسماح للطلاب في الصفوف من الثالث إلى الخامس باستكشاف مبادئ الحركة. يمكن أيضًا استخدام مرونتها ووظيفتها في الدرجات العليا.

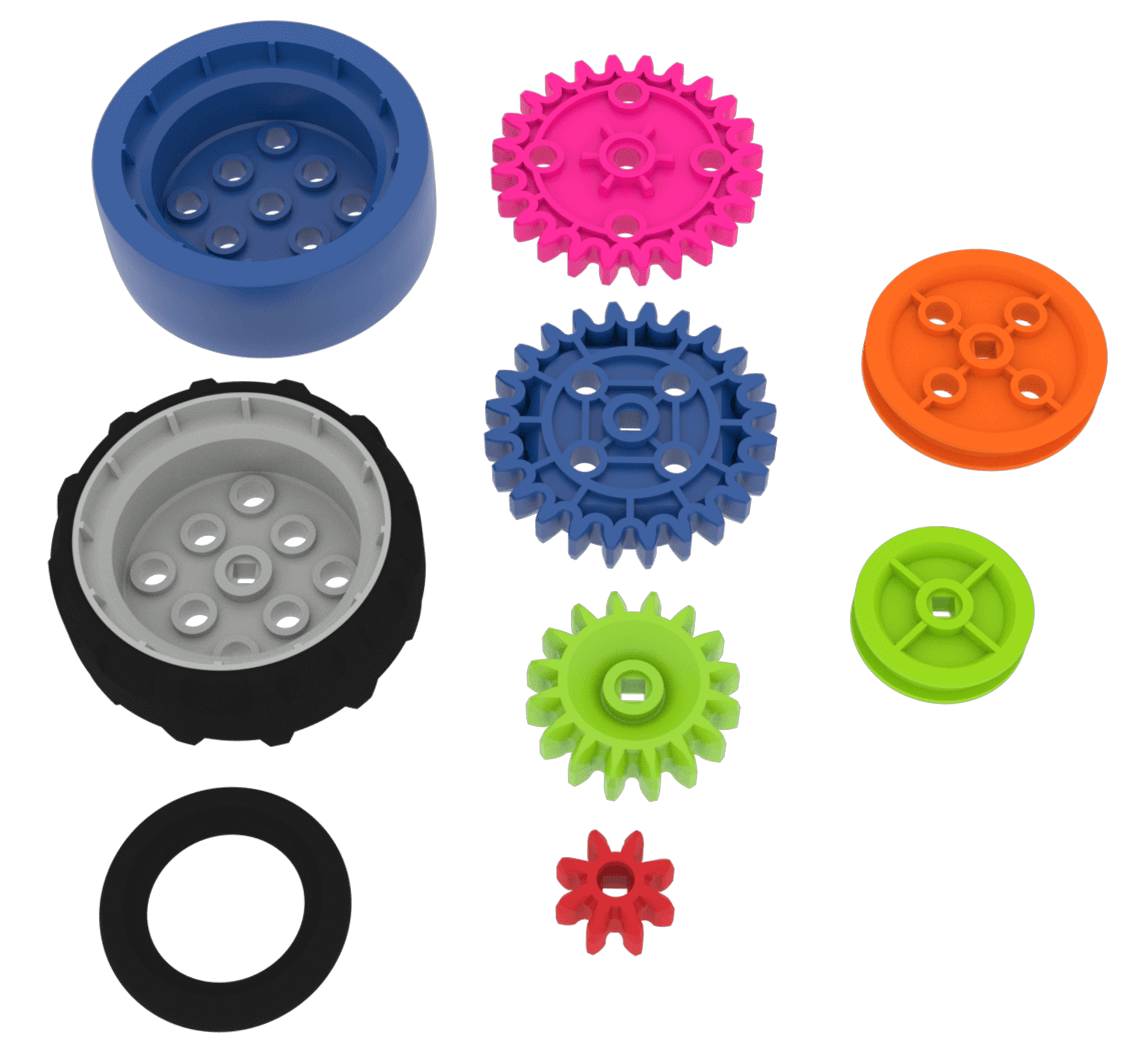

ستقدم لك هذه المقالة الأجزاء التي ستسمح لمشاريع VEX GO الخاصة بك بالتحرك.

تشمل هذه الأجزاء:

• عجلات
• التروس
• البكرات

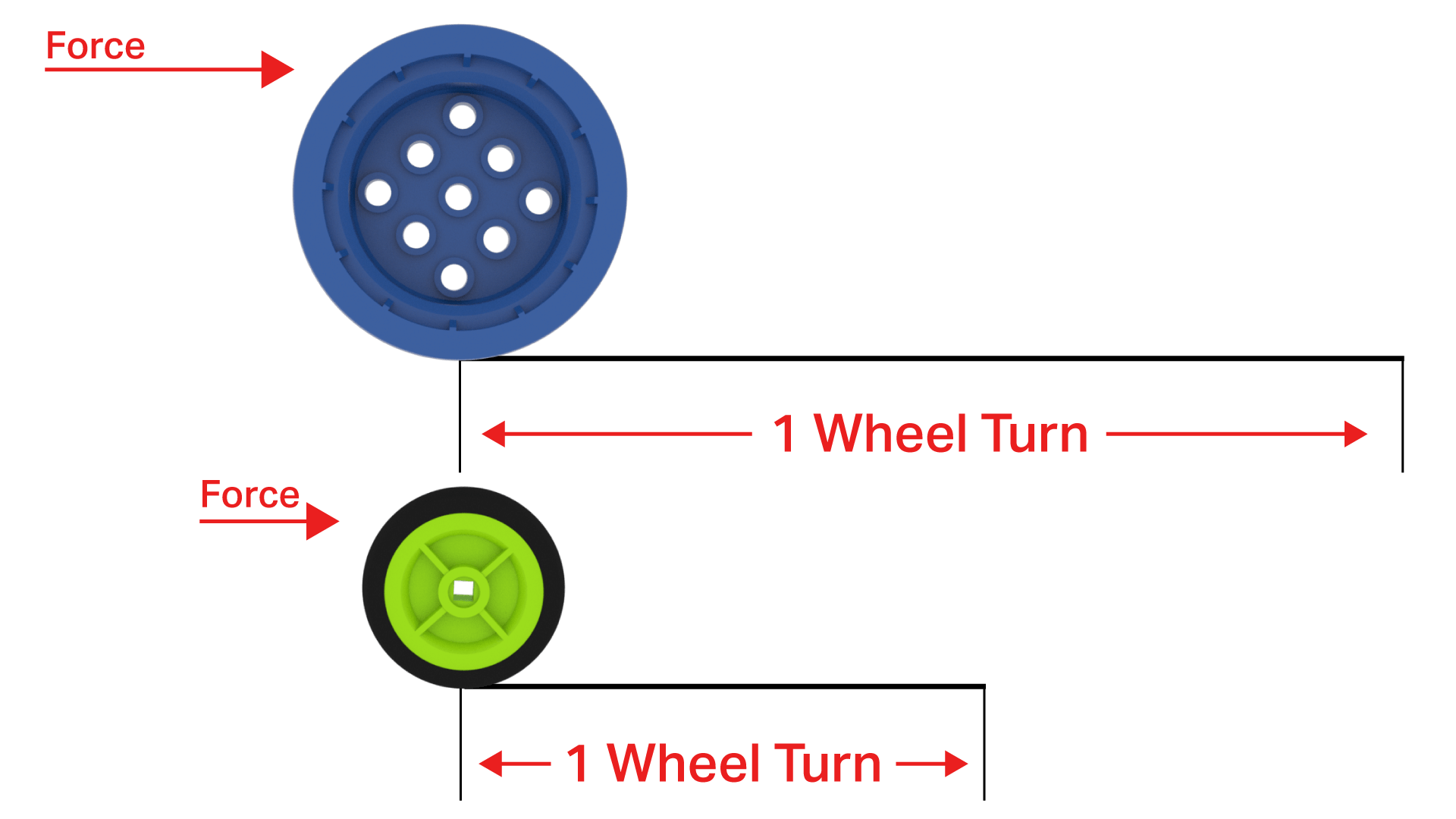

أثناء قيامك ببناء مشاريع بهذه الأجزاء، هناك فكرة أساسية يجب وضعها في الاعتبار. يستغرق الأمر قوة لتحريك مسافة. سوف تقطع عجلة أكبر أو ترس أكبر أو بكرة أكبر مسافة أطول في كل مرة تقوم فيها بدورة كاملة، لكن هذا سيتطلب المزيد من القوة. سوف تقطع عجلة أصغر أو ترس أصغر أو بكرة أصغر مسافة أقصر، لكن هذا سيتطلب قوة أقل.

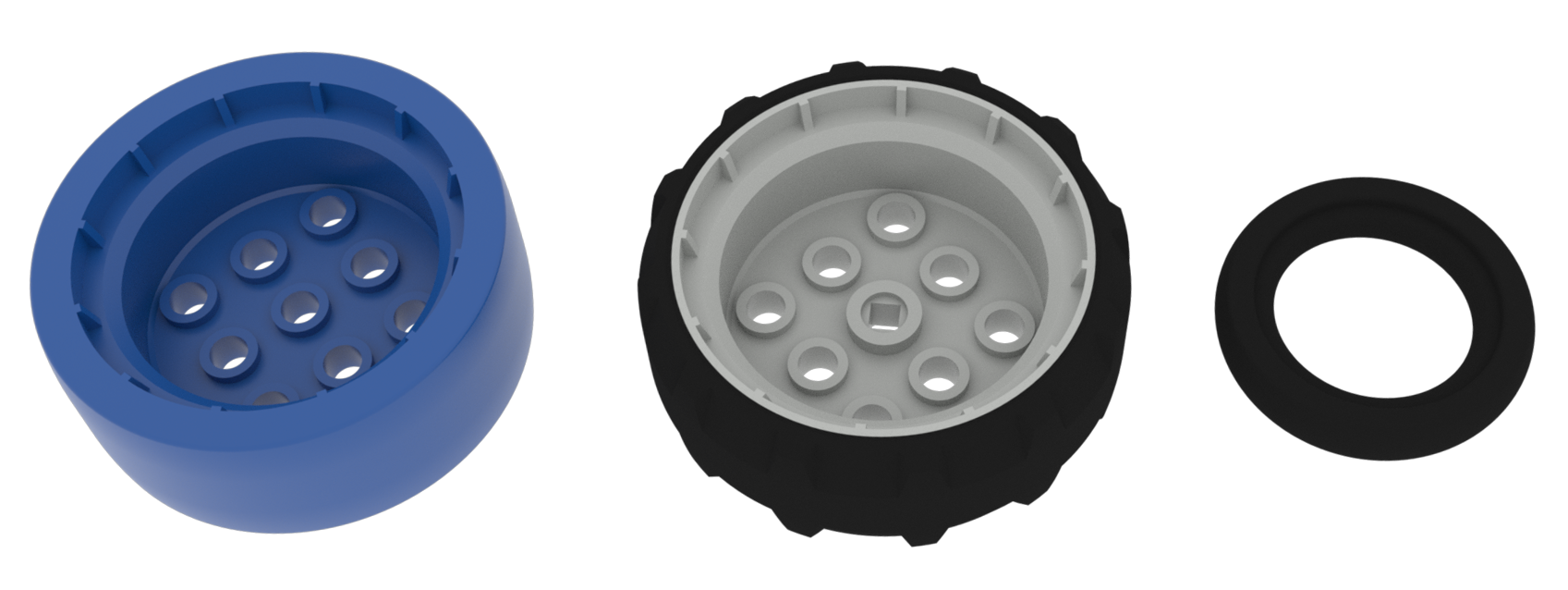

يحتوي نظام VEX GO على ثلاثة أنواع من العجلات.

وتشمل هذه:

• العجلة الزرقاء.
• العجلة الرمادية.
• الاطارات.

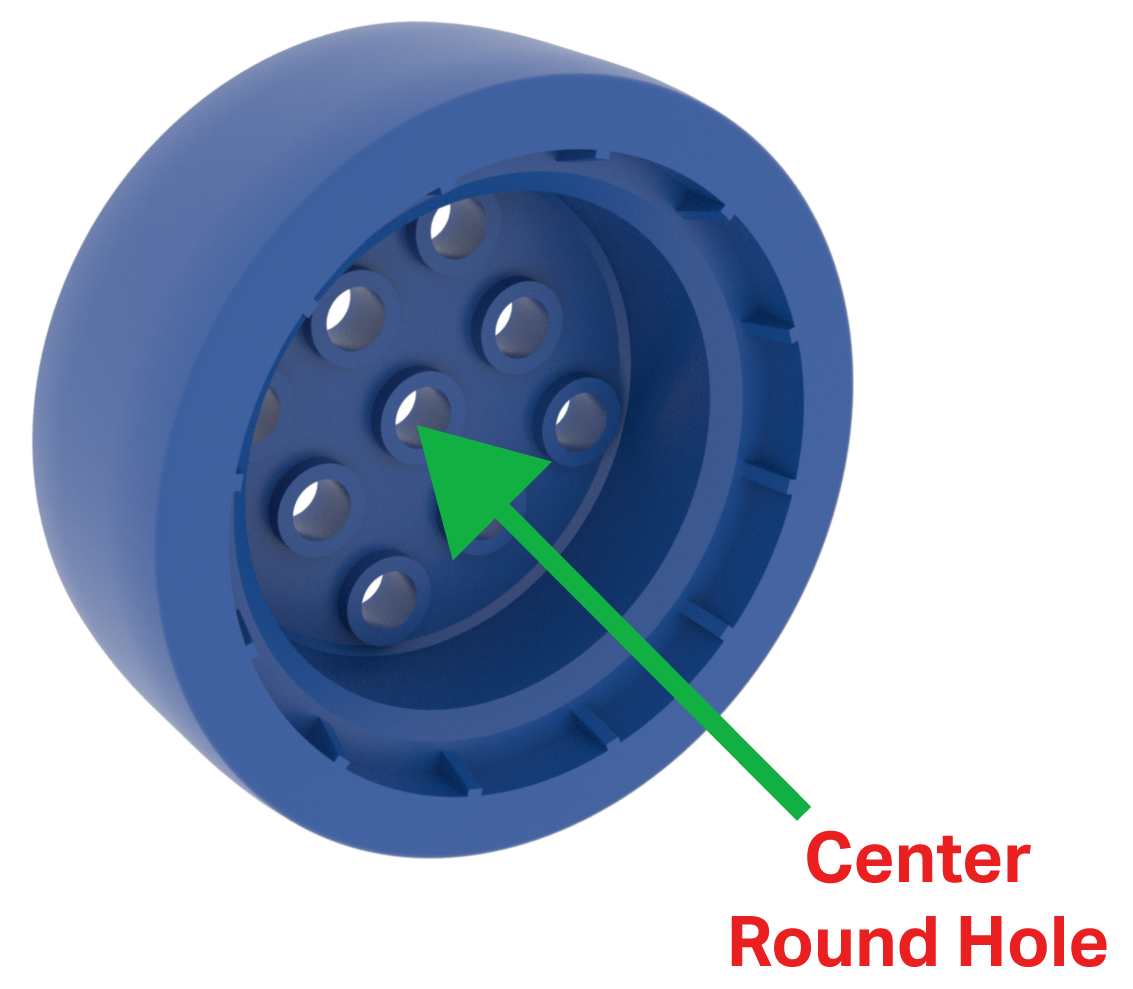

تحتوي العجلة الزرقاء على ثمانية فتحات ملحقة لتوصيل أجزاء أخرى بالعجلة ولها فتحة دائرية مركزية تسمح للعجلة بالدوران بحرية على دبوس أو عمود.

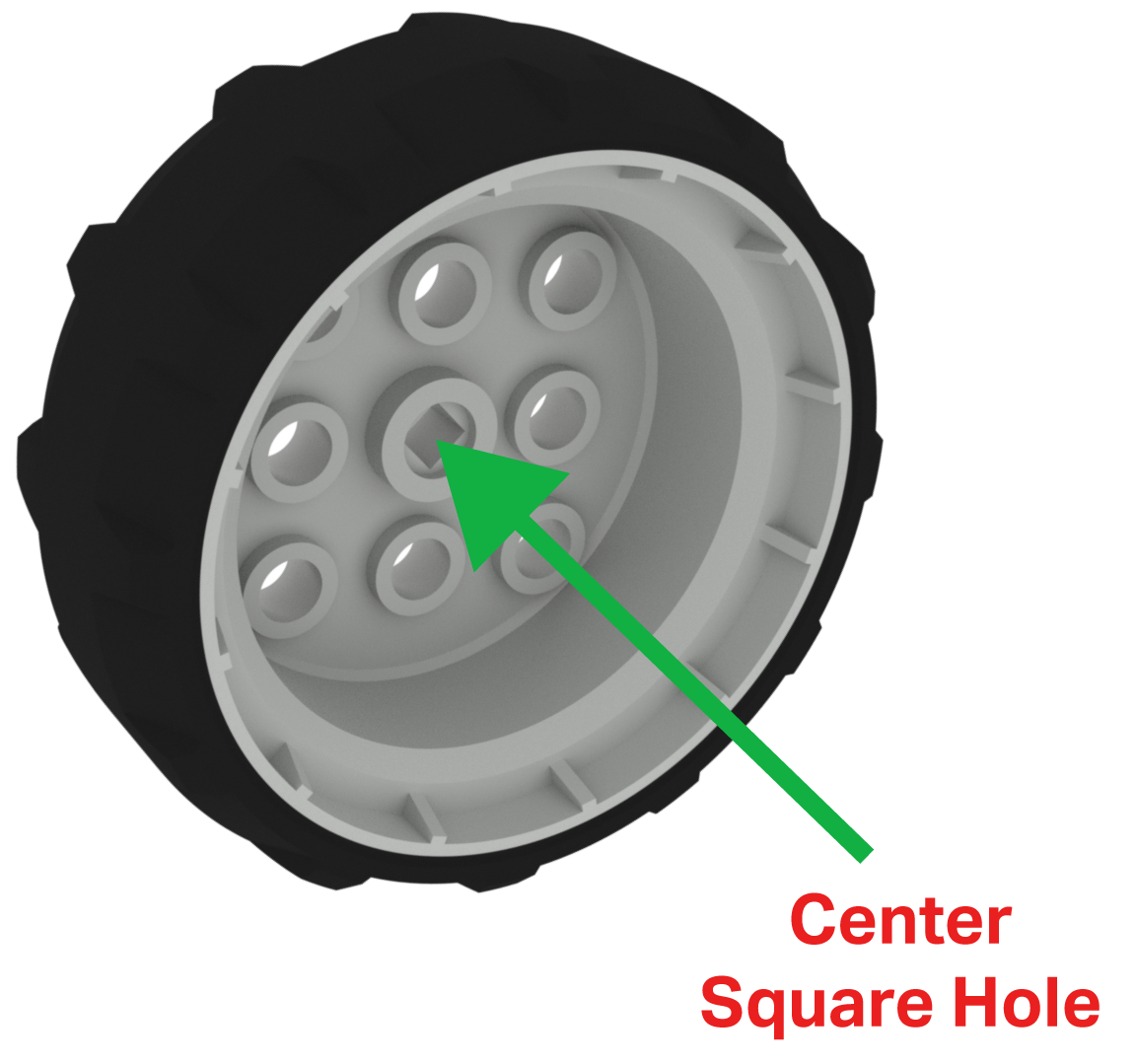

تحتوي العجلة الرمادية على ثمانية فتحات ملحقة لربط الأجزاء الأخرى بالعجلة ولها فتحة مركزية مربعة. ستسمح الفتحة المربعة بإدخال دبوس/عمود مربع وتسمح بنقل الطاقة لإجبار العجلة على الدوران.

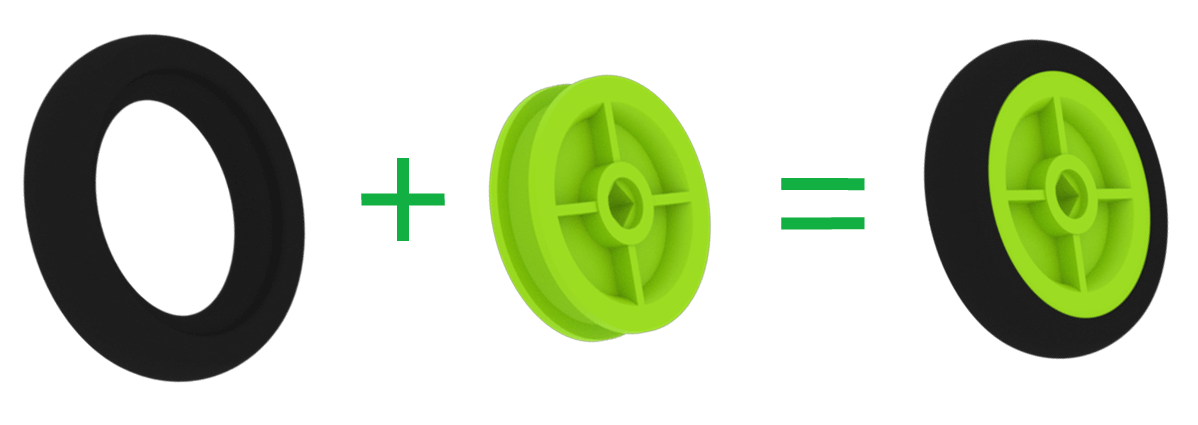

يمكن دمج الإطار مع بكرة خضراء لإنشاء عجلة صغيرة. تحتوي البكرة الخضراء على فتحة مركزية مربعة تسمح بإدخال دبوس/عمود مربع وتسمح بنقل الطاقة لإجبار البكرة على الدوران.

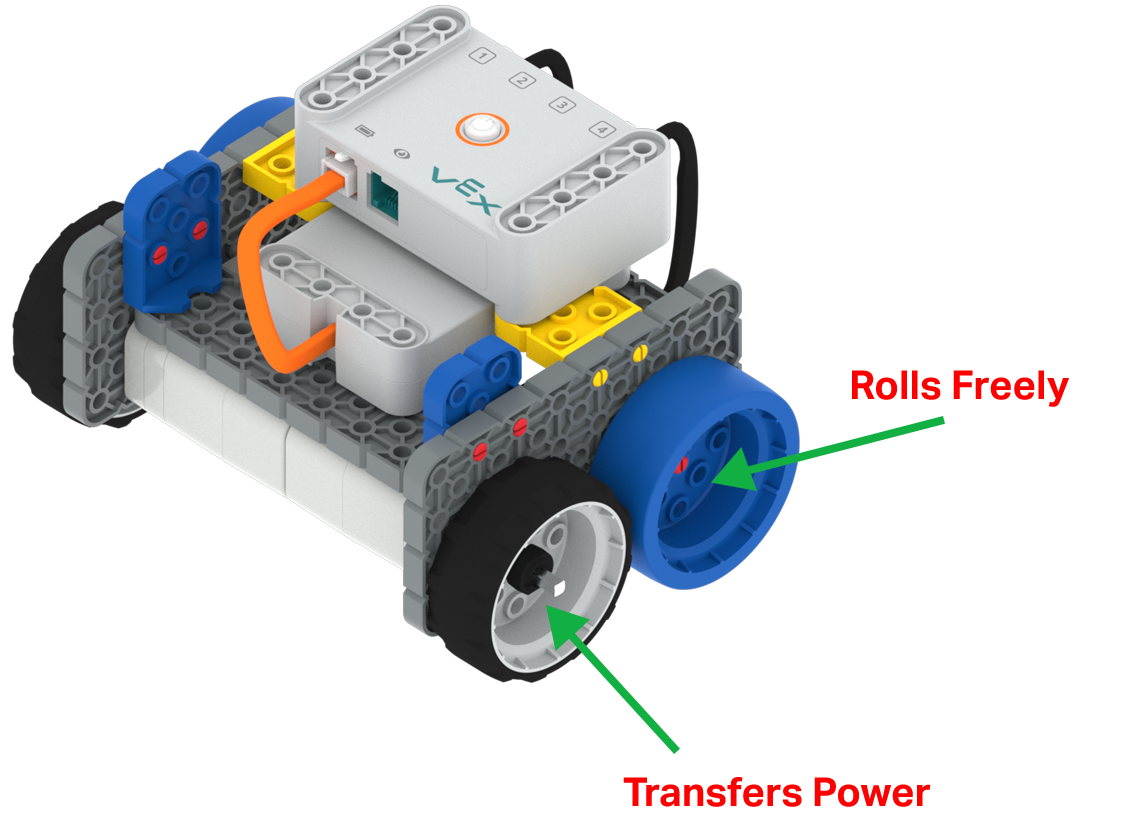

يقدم مشروع Code Base مثالاً جيدًا جدًا لكيفية عمل العجلات. تسمح الفتحة الدائرية المركزية للعجلات الزرقاء للمشروع للعجلات بالتدحرج بحرية. تسمح الفتحات المربعة المركزية للعجلات الرمادية للمحركات بنقل قوتها إلى الأعمدة مما سيجبر قاعدة الكود على التحرك.

التروس هي أجزاء مفيدة للغاية. يمكن استخدام التروس لنقل الطاقة من واحدة إلى أخرى. يمكن الجمع بين التروس "لتجهيز" المجموعة وهذا سيجعل المجموعة تتحرك بشكل أسرع، لكنها لن تكون قادرة على ممارسة نفس القدر من القوة. يمكن دمج التروس من أجل "تسريع" المجموعة وهذا سيجعل المجموعة تتحرك بشكل أبطأ، ولكنها ستكون قادرة على ممارسة المزيد من القوة.

لتحديد كيفية "التروس" لنظام التروس أو "التروس للأسفل"، من المهم معرفة عدد أسنان الترس. يمكنك معرفة ذلك عن طريق اختيار سن واحد من الترس ثم عد الأسنان حول الترس وصولاً إلى ذلك السن.

يحتوي نظام VEX GO على أربعة تروس مختلفة. تحتوي ثلاثة من هذه التروس على فتحة مركزية مربعة تسمح بإدخال دبوس/عمود مربع وتسمح بنقل الطاقة لإجبار الترس/العمود على الدوران.

تتضمن التروس في نظام VEX GO ما يلي:

• العتاد الأحمر.
• العتاد الأخضر.
• العتاد الأزرق.
• العتاد الوردي.

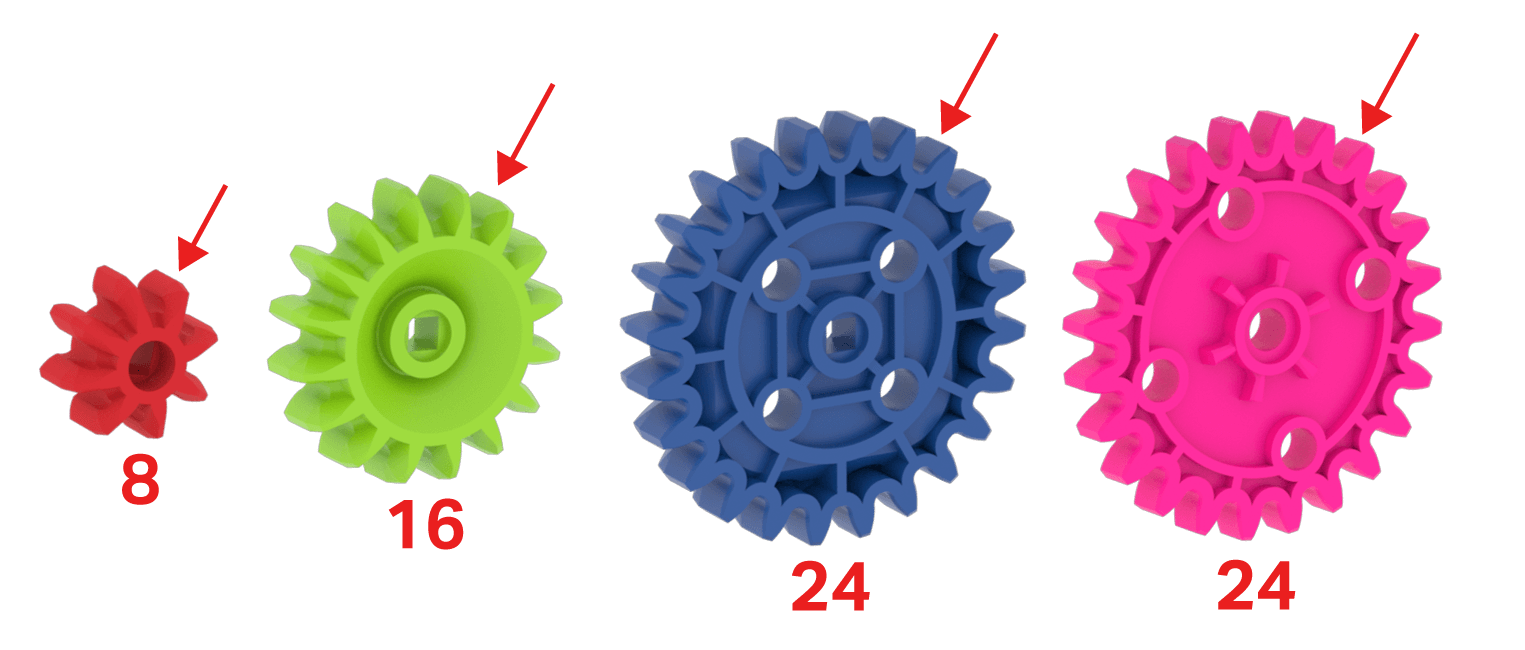

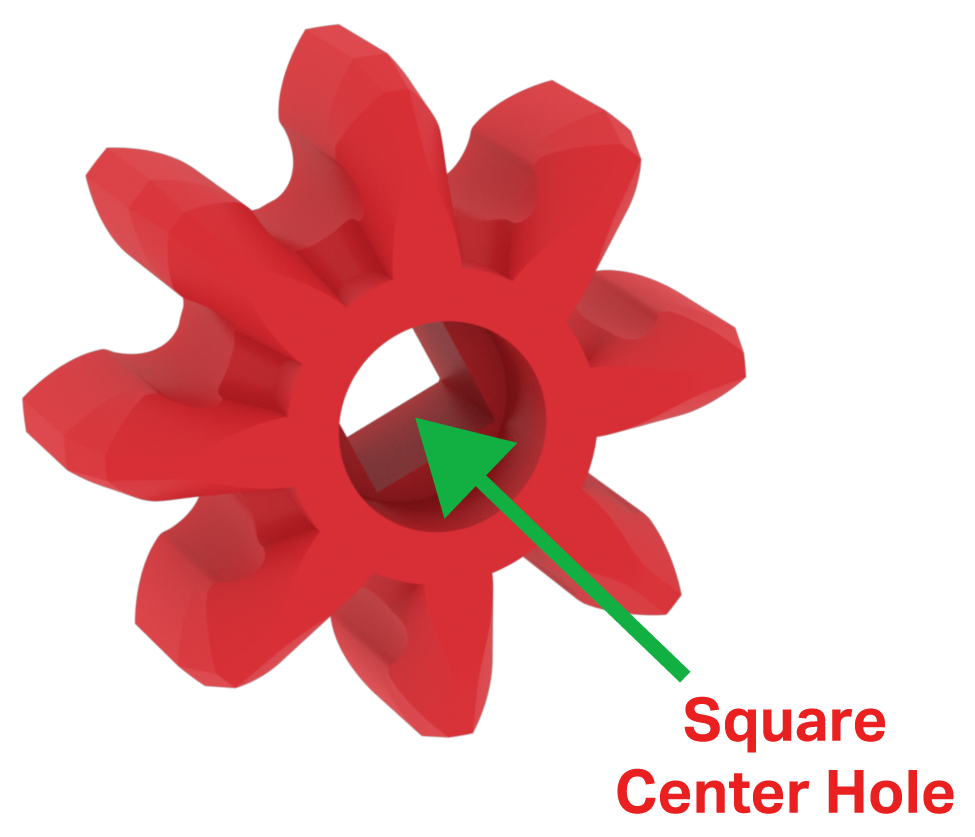

يحتوي Red Gear على ثمانية أسنان وفتحة مربعة مركزية.

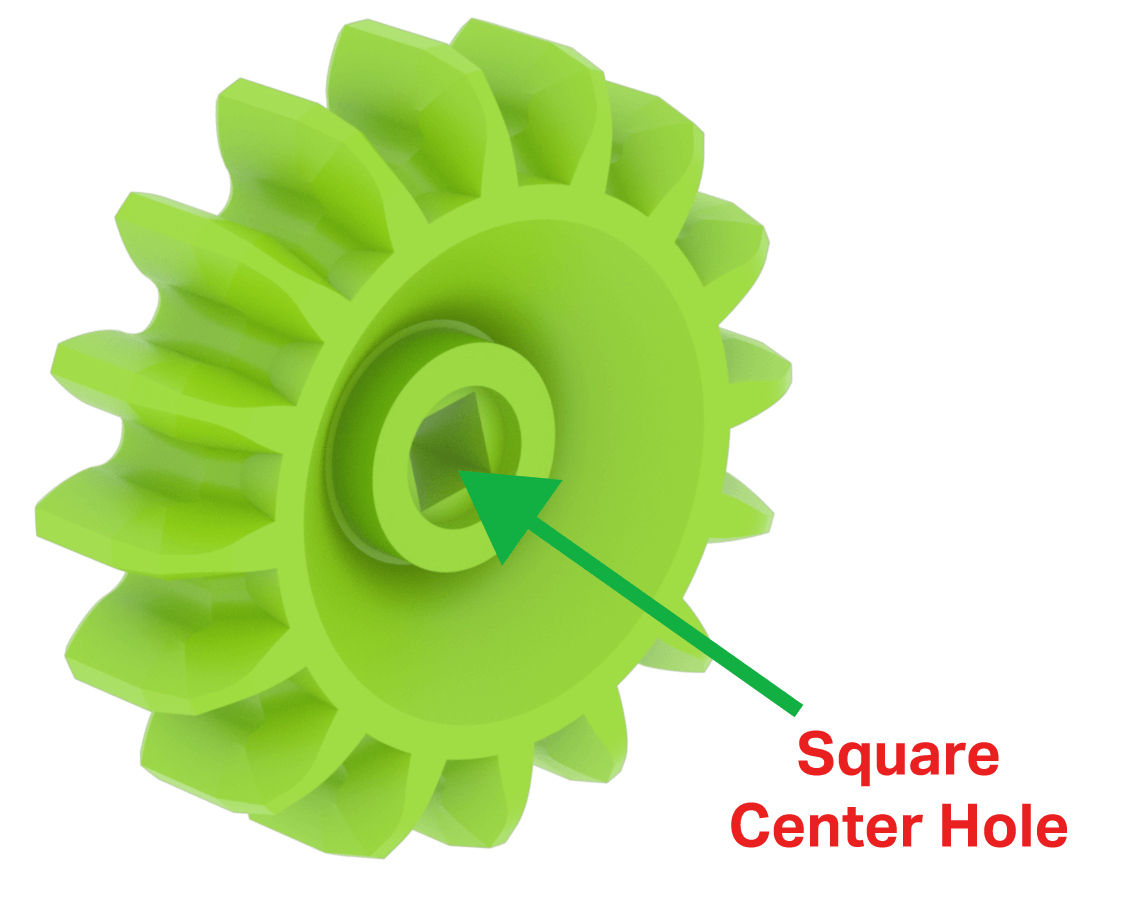

يحتوي Green Gear على 16 سنًا وفتحة مربعة مركزية.

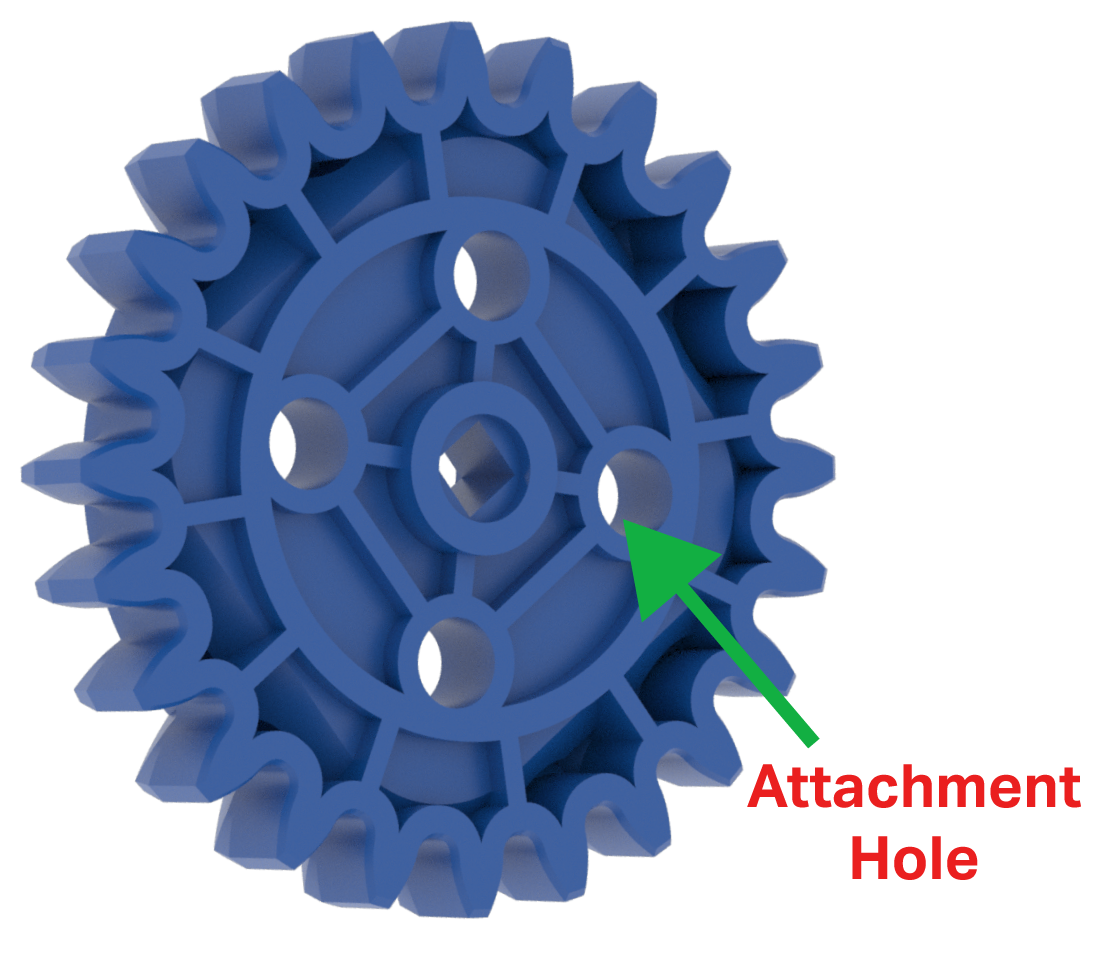

يحتوي Blue Gear على 24 سنًا. تحتوي على أربع فتحات ملحقة لربط الأجزاء الأخرى بالترس وفتحة مركزية مربعة.

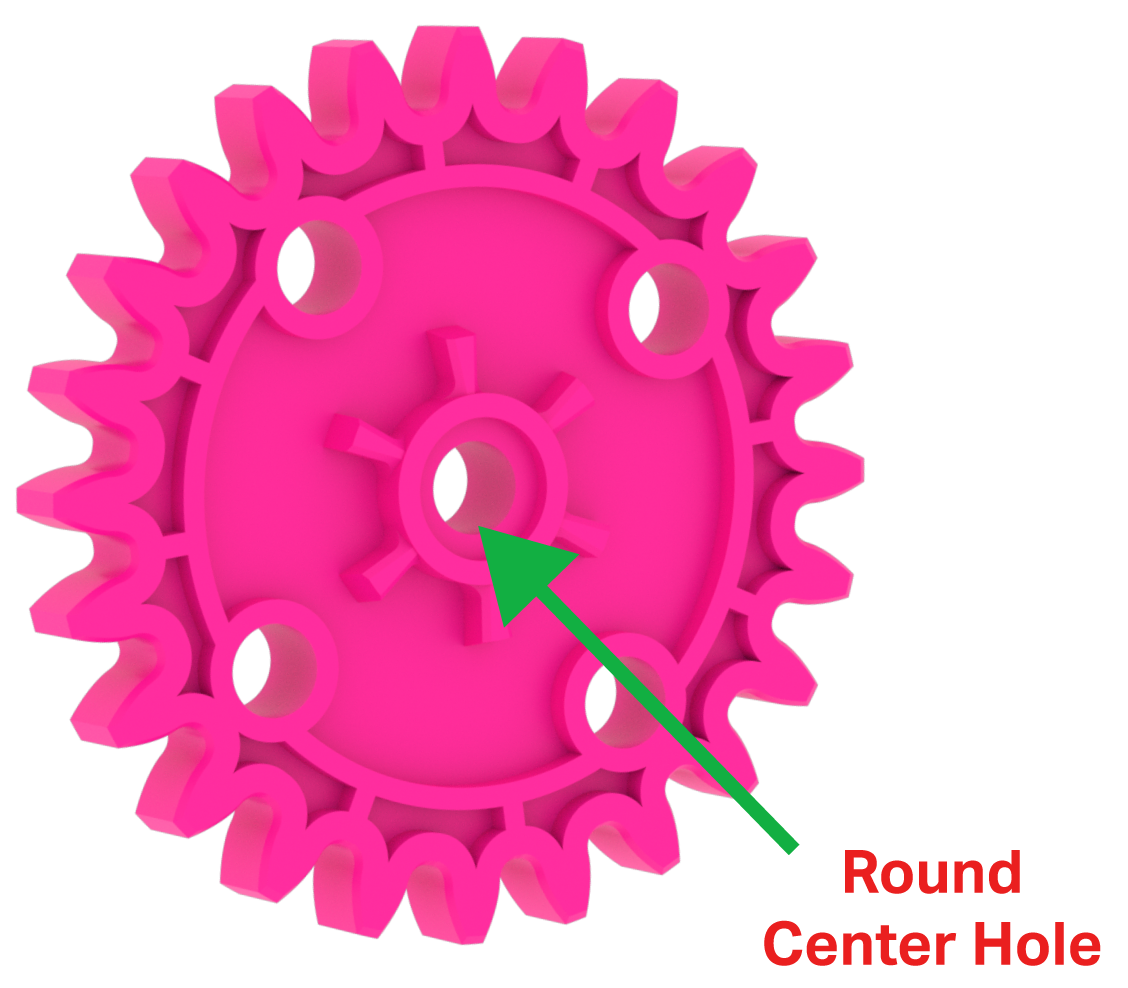

يحتوي Pink Gear على 24 سنًا وأربعة فتحات ملحقة. الفتحة المركزية مستديرة وستسمح للترس بالدوران بحرية على عمود أو دبوس.

بعض الأفكار المهمة التي يجب فهمها حول التروس هي:

• نقل الطاقة.
• اتجاه الدوران.
• تستعد.
• تستعد للأسفل.

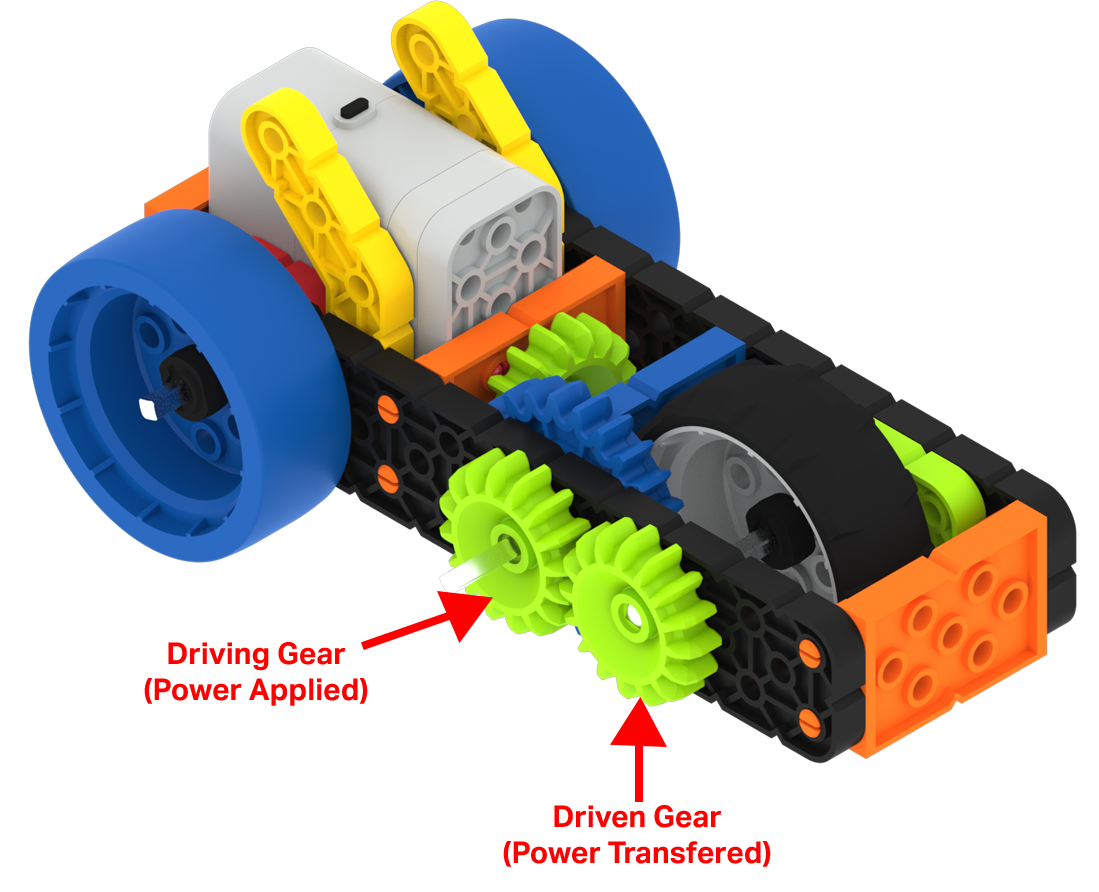

يمكن أن يحدث نقل الطاقة بين ترسين مجمعين. إن الترس الذي لديه قوة مطبقة عليه (المعروف باسم ترس القيادة) سينقل قوته إلى الترس التالي (المعروف باسم الترس المقاد).

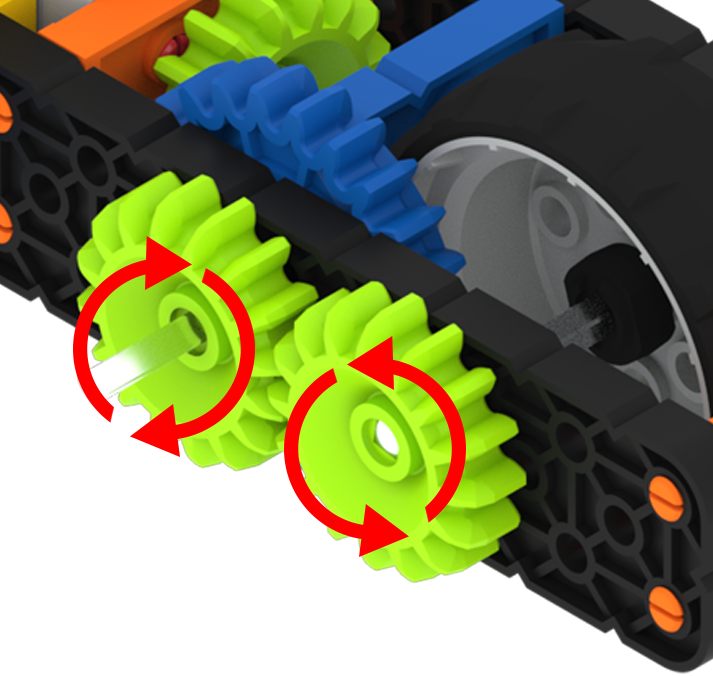

عندما يتم تجميع ترسين، فإن الترس المدفوع سوف يدور في الاتجاه المعاكس بينما تدور عجلة تروس القيادة. على سبيل المثال، إذا كان ترس القيادة يدور في اتجاه عقارب الساعة، فإن ترس القيادة سوف يدور عكس اتجاه عقارب الساعة.

يحدث الترس عندما يتم تجميع ترسين ويكون ترس القيادة به أسنان أكثر من ترس القيادة. على سبيل المثال، ماذا لو كان ترس القيادة به 24 سنًا (ترس أزرق) وترس القيادة به ثمانية أسنان (ترس أحمر)؟

عندما يقوم ترس القيادة بتدوير أسنانه الـ 24 مرة واحدة، فسوف يجبر ترس القيادة ذو الثمانية أسنان على الدوران ثلاث مرات كاملة. سوف يدور الترس المدفوع بشكل أسرع ثلاث مرات. ومع ذلك، فإن الترس سيكون قادرًا على تطبيق ثلث القوة فقط.

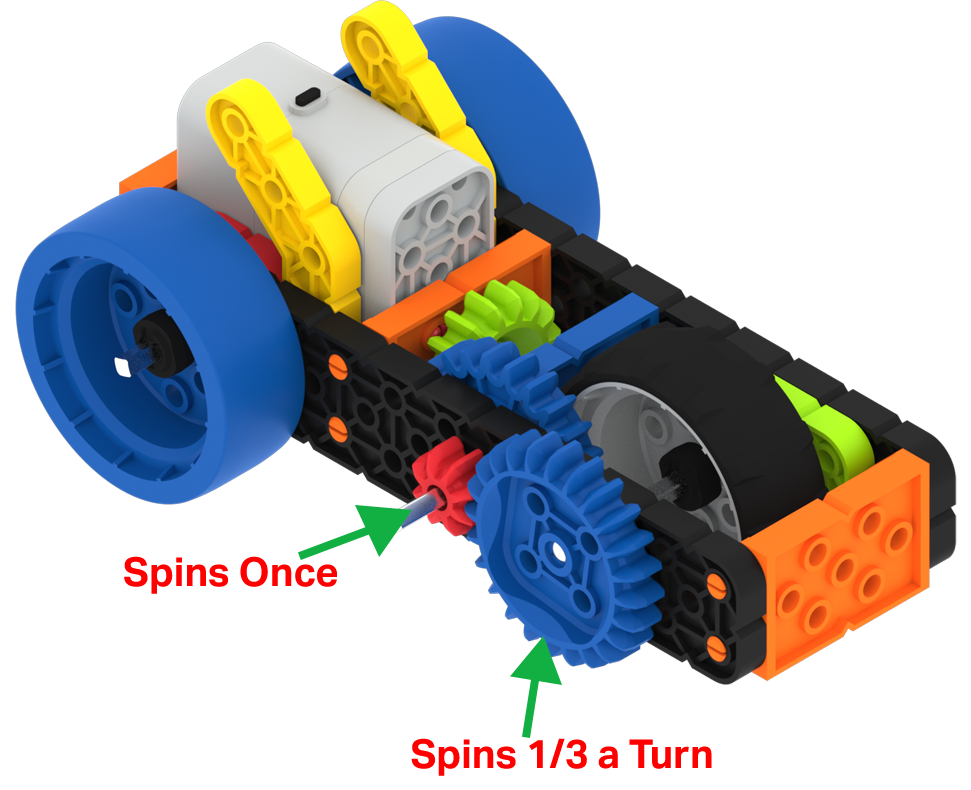

يحدث خفض التروس عندما يكون لمعدات القيادة أسنان أقل من تلك التي يتم تشغيلها. على سبيل المثال، ماذا سيحدث إذا كان ترس القيادة به ثمانية أسنان (ترس أحمر) وكان ترس القيادة به 24 سنًا (ترس أزرق)؟

عندما تقوم أسنان ترس القيادة الثمانية بدورة واحدة كاملة، فإن ترس القيادة ذو 24 سنًا سيكون قد أدار ثلث دورة فقط (ثمانية أسنان). سوف يدور الترس المدفوع بمعدل 1/3 السرعة؛ ومع ذلك، سيكون قادرًا على تطبيق ثلاثة أضعاف القوة.

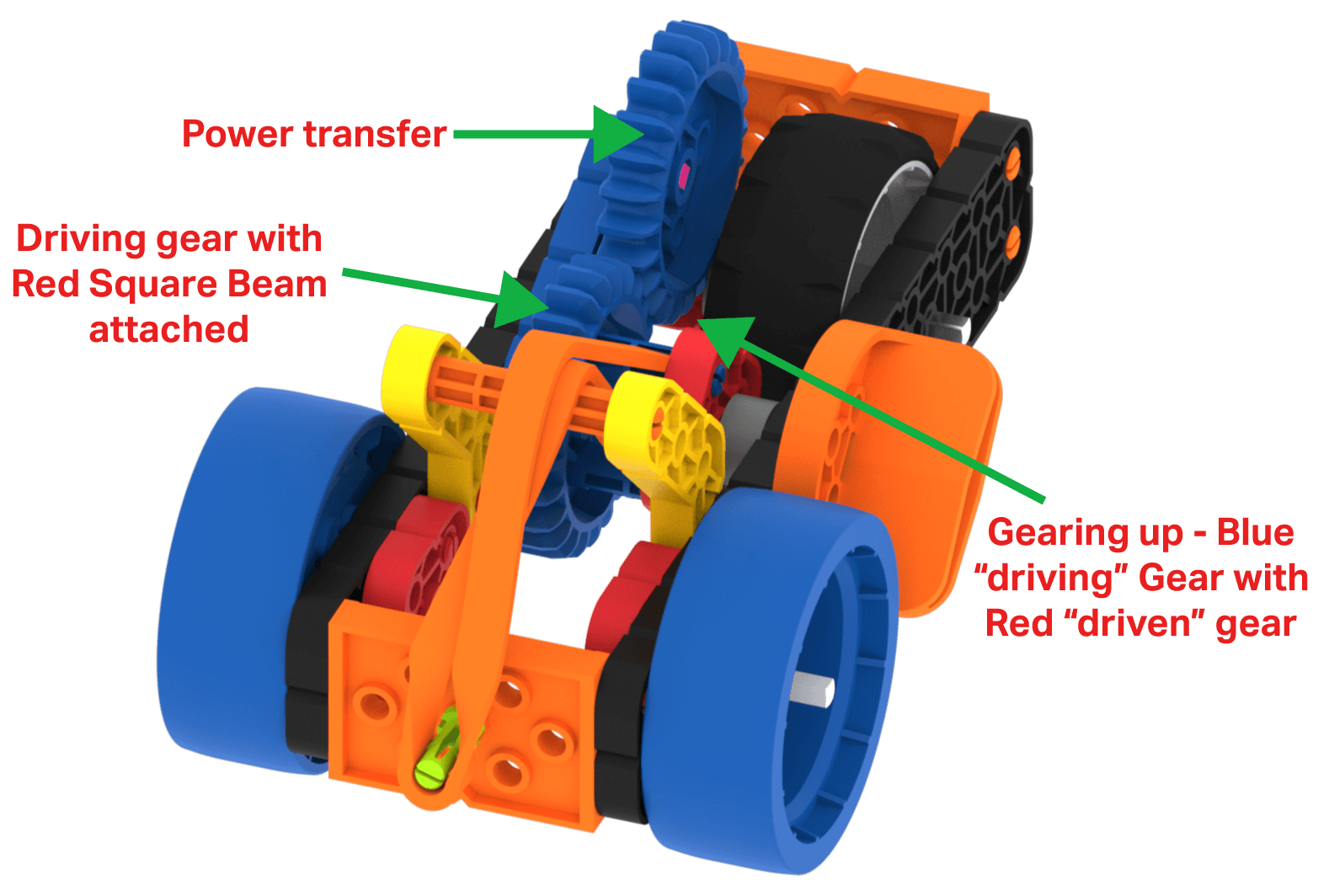

يتضمن تصميم Supercar بعض الأمثلة الجيدة جدًا لكيفية استخدام التروس.

تبدأ القوة لتحريك السيارة من طاقة شريط مطاطي مشدود. تسمح فتحات التثبيت الموجودة في Blue Gear بربط شعاع مربع أحمر بمواجهات لمساعدة الشريط المطاطي على تحريك Blue Gear.

يوفر Blue Gear الثاني نقل الطاقة.

يحدث الترس عندما يقوم الترس الأزرق الثاني بقيادة الترس الأحمر على عمود العجلة الرمادية مما يجعل السيارة الخارقة تتحرك!

البكرات هي أجزاء متعددة الاستخدامات للغاية. بعض الأشياء التي يمكن استخدامها من أجل ما يلي:

• عجلات.
• أنظمة البكرة.
• الأوسمة.

يحتوي نظام VEX GO على حجمين من البكرات. تحتوي كلتا البكرتين على فتحة مركزية مربعة تسمح بإدخال دبوس/عمود مربع وتسمح بنقل الطاقة لإجبار البكرة على الدوران. البكرات تشمل:

• البكرة الخضراء الأصغر حجمًا والتي تم ذكرها سابقًا في هذه المقالة ويمكن دمجها مع الإطار لإنشاء عجلة صغيرة.

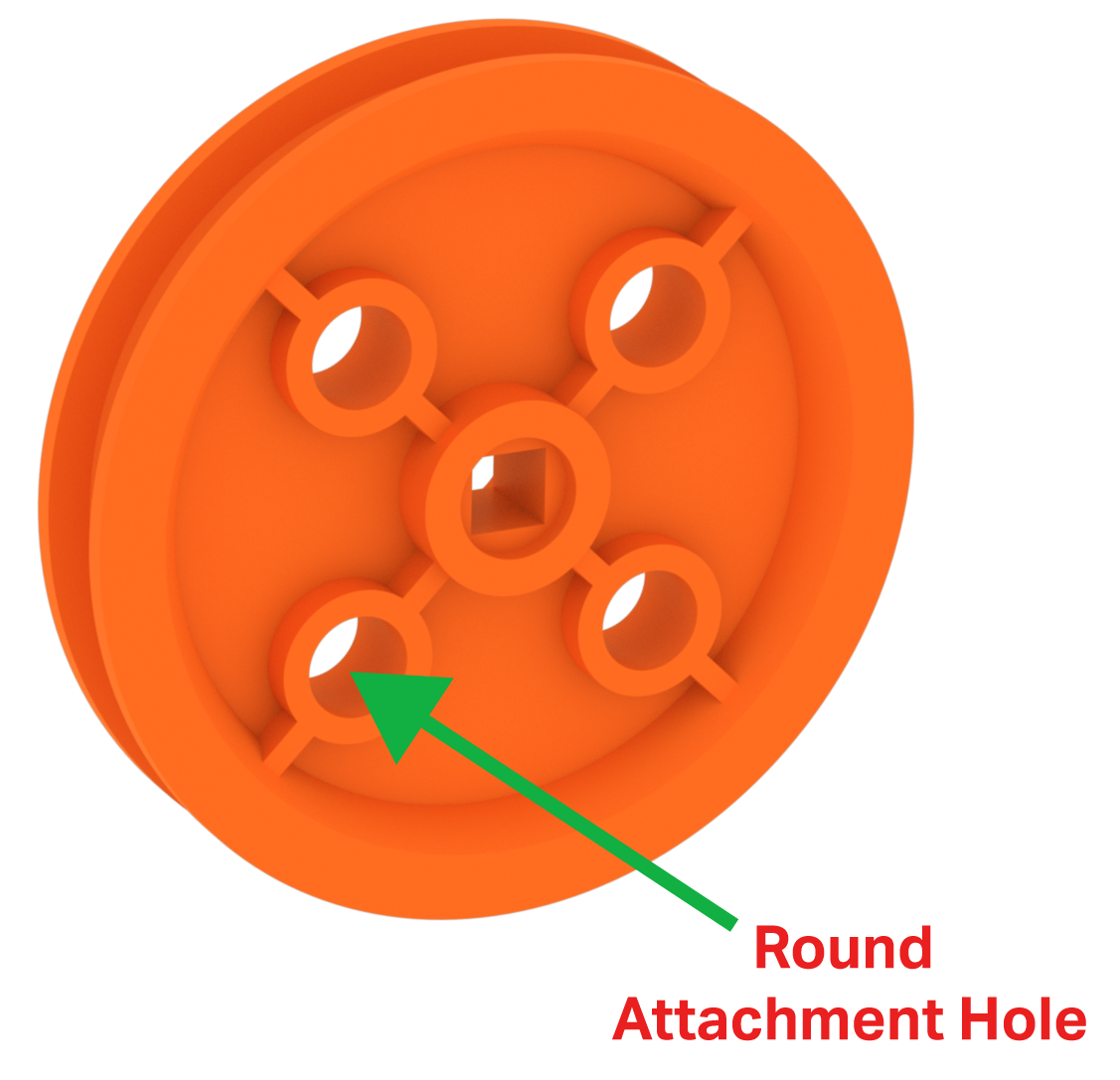

• البكرة البرتقالية الأكبر حجمًا والتي تحتوي على أربع فتحات دائرية لتوصيل أجزاء أخرى بالبكرة.

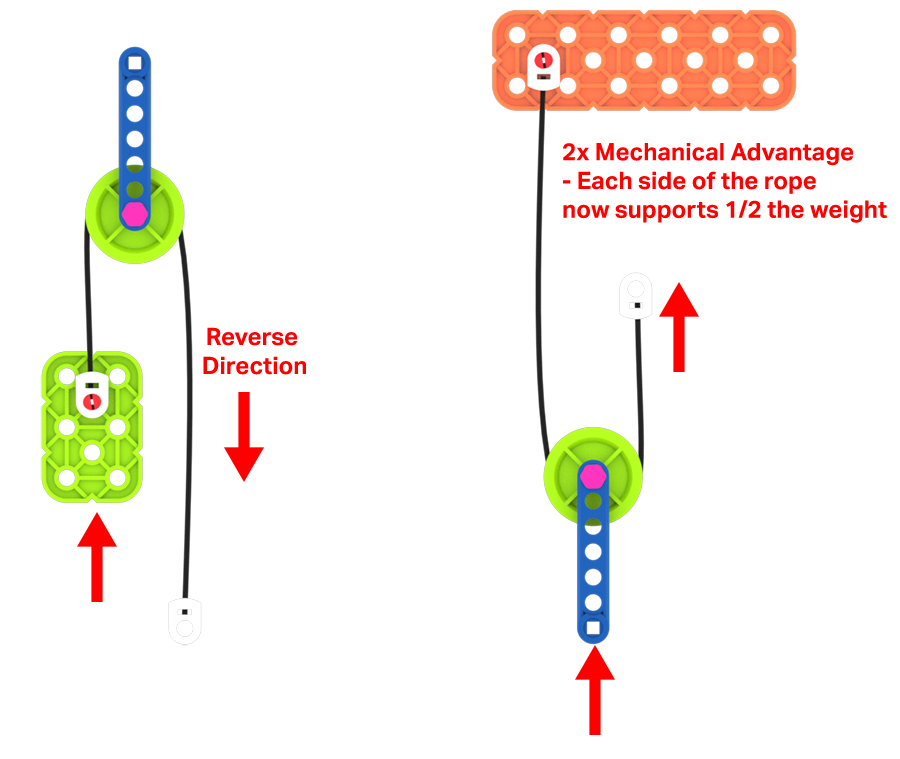

يمكن دمج البكرات في نظام VEX GO مع الحبال لإنشاء نظام بكرة. يمكن لنظام البكرة إما تغيير اتجاه القوة المطبقة على الحبل أو زيادة فائدته الميكانيكية.

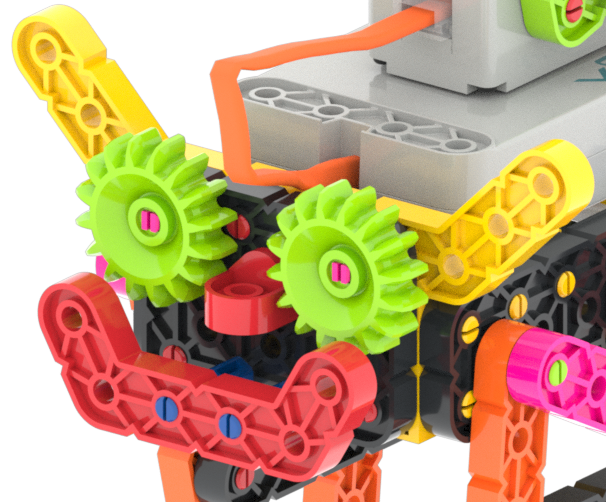

تعتبر البكرات والتروس والعجلات أجزاء ممتعة. استخدم خيالك لإنشاء عيون أو رؤوس أو أي أشياء أخرى لمشاريعك.

تعد العجلات والتروس والبكرات أجزاء مهمة لنظام VEX GO الخاص بك. سوف يجلبون الحركة لمشاريعك. الحركة سوف تجلب خيالك إلى واقع!
