استخدام دبابيس VEX GO، والمواجهات، والموصلات

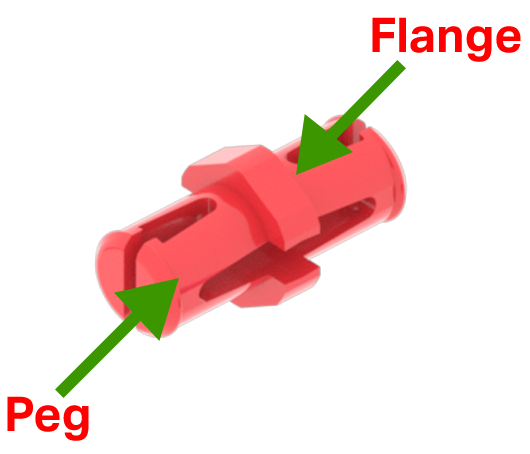

تعد الدبابيس الحمراء هي الموصل الأكثر استخدامًا لنظام VEX GO. تحتوي هذه المسامير على أوتاد مستديرتين مفصولتين بشفة.

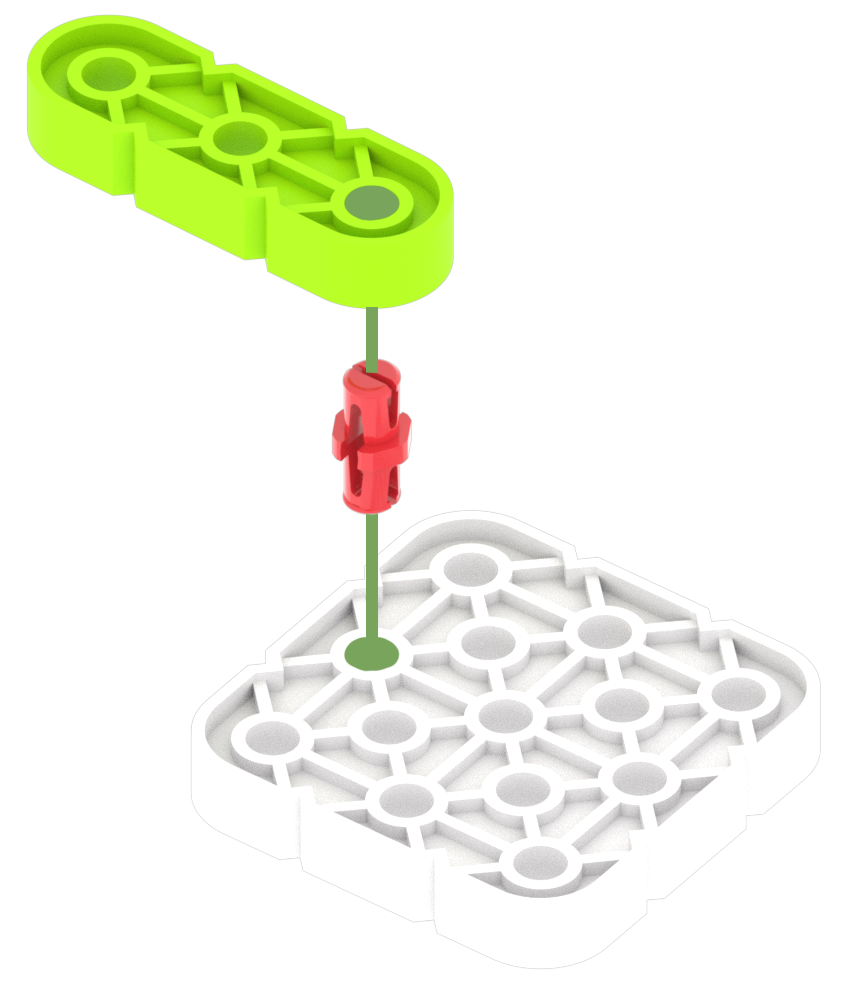

تسمح الدبابيس الحمراء بتوصيل أي جزأين بفتحات دائرية معًا مثل الشعاع الأخضر إلى اللوحة البيضاء.

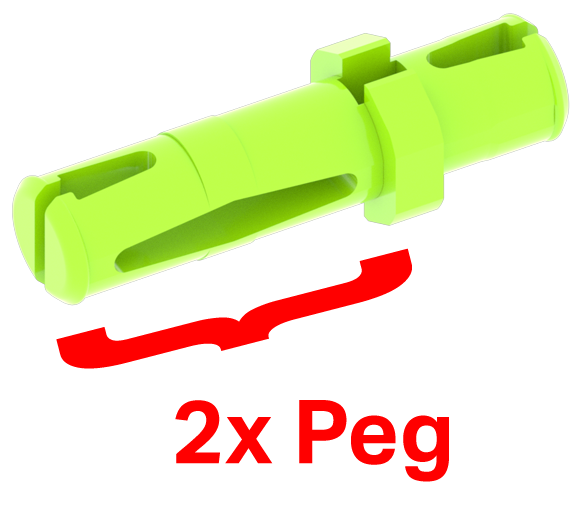

الدبابيس الخضراء تشبه إلى حد كبير الدبابيس الحمراء. ومع ذلك، فإن أحد جوانب الدبوس الأخضر به ربط أطول مرتين من الدبوس الأحمر.

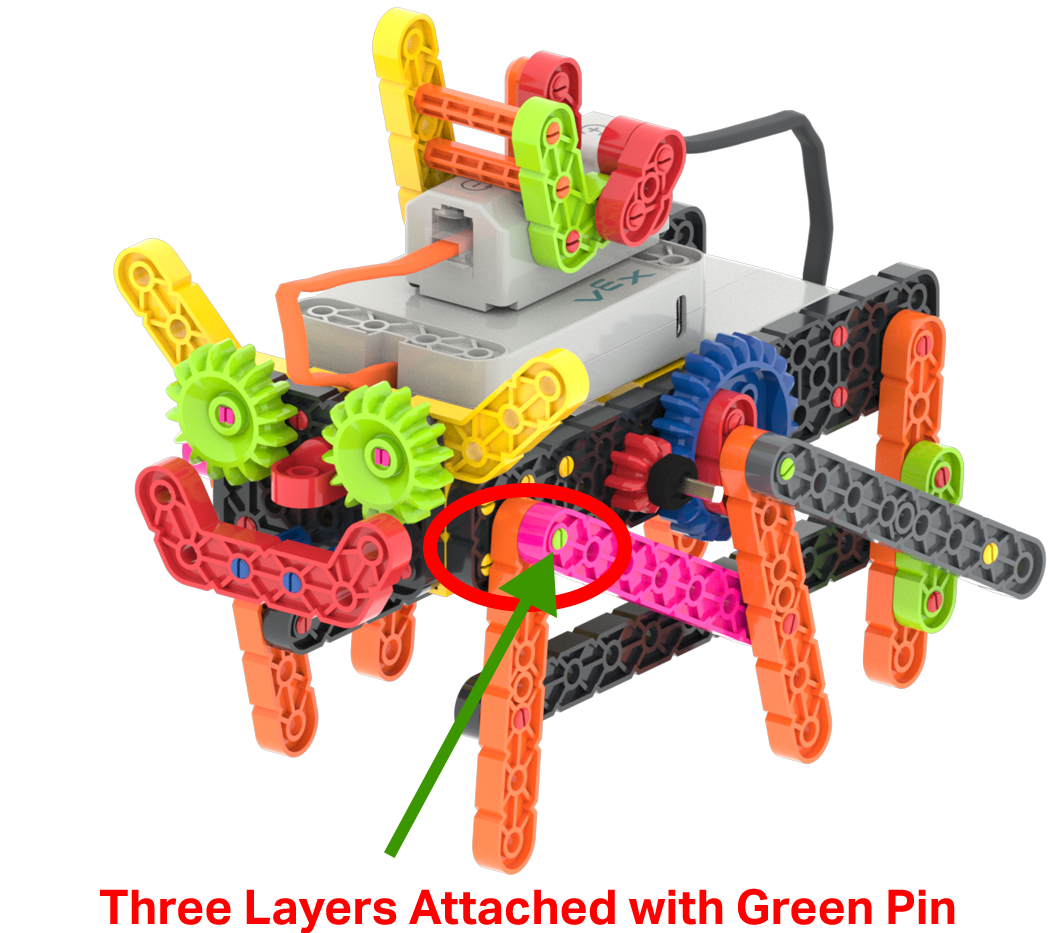

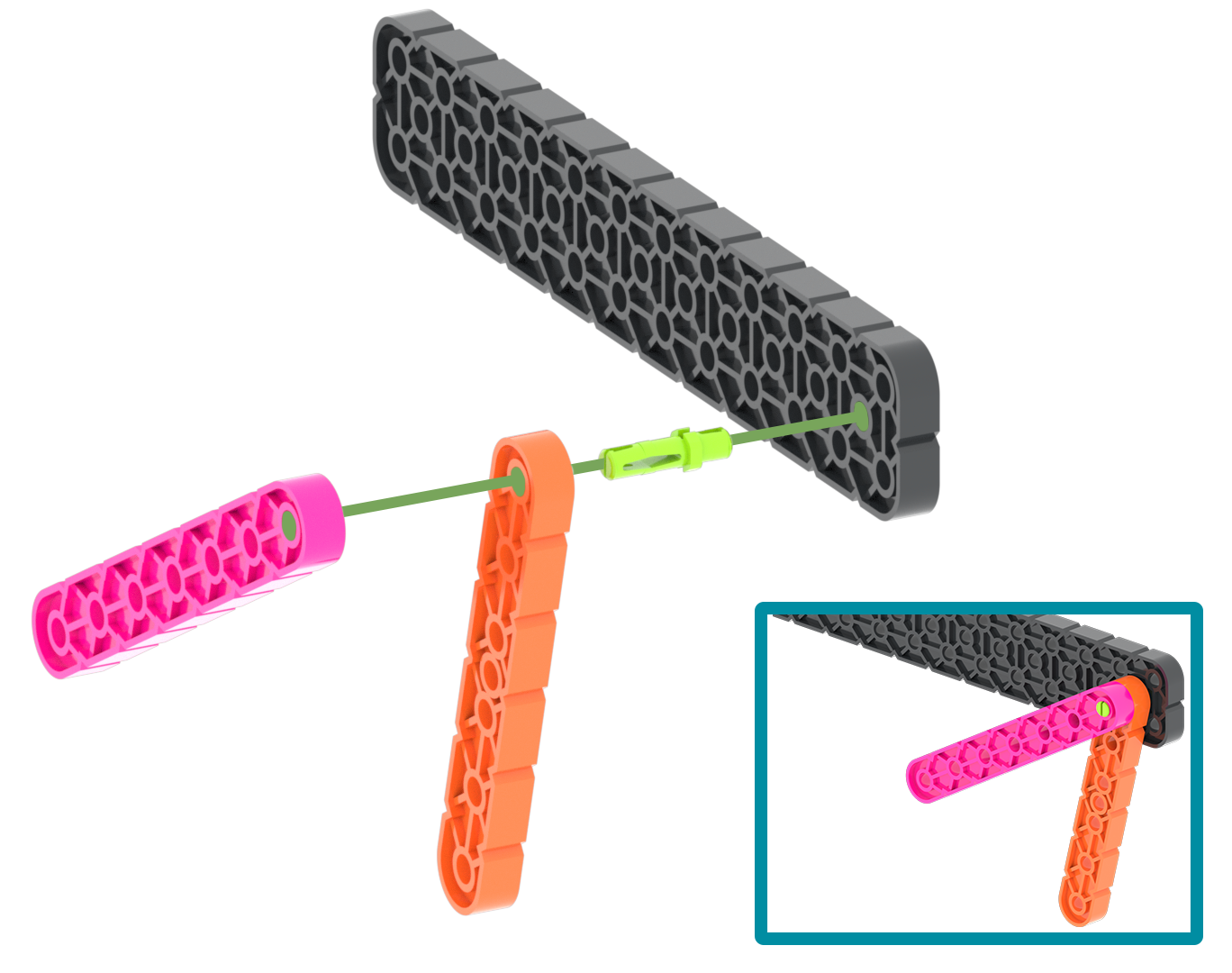

يسمح الوتد الأطول بتوصيل مستويين من الأجزاء البلاستيكية على جانب واحد من الدبوس الأخضر وسمك واحد للجزء البلاستيكي على الجانب الآخر. على سبيل المثال، يمكن إدخال جانب واحد من الدبوس الأخضر في شعاع أسود كبير. يمكن إدخال شعاع برتقالي على الجانب الآخر من الدبوس. ثم يمكن إدراج شعاع وردي أعلى الشعاع البرتقالي.

سيسمح ذلك بربط الطبقات الثلاث للأجزاء معًا.

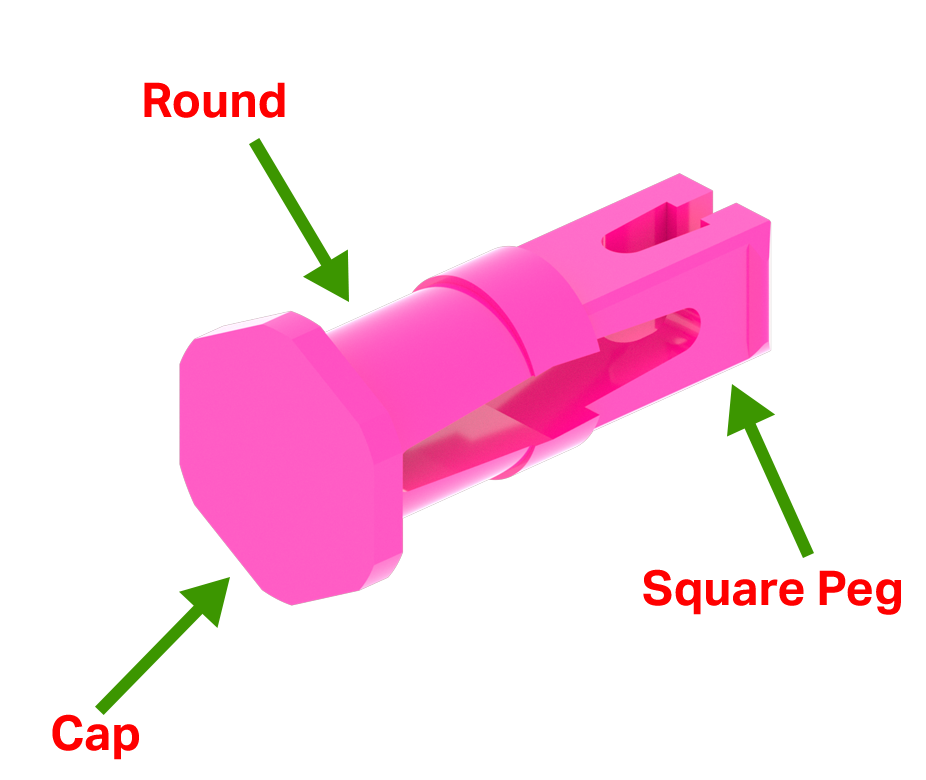

يحتوي Pink Pin على بعض الميزات الخاصة. لها غطاء لمنعها من الانزلاق عبر فتحة مستديرة. يحتوي على قسم دائري يسمح بإدخاله في فتحة مستديرة وله وتد مربع يسمح بإدخاله في فتحة مربعة.

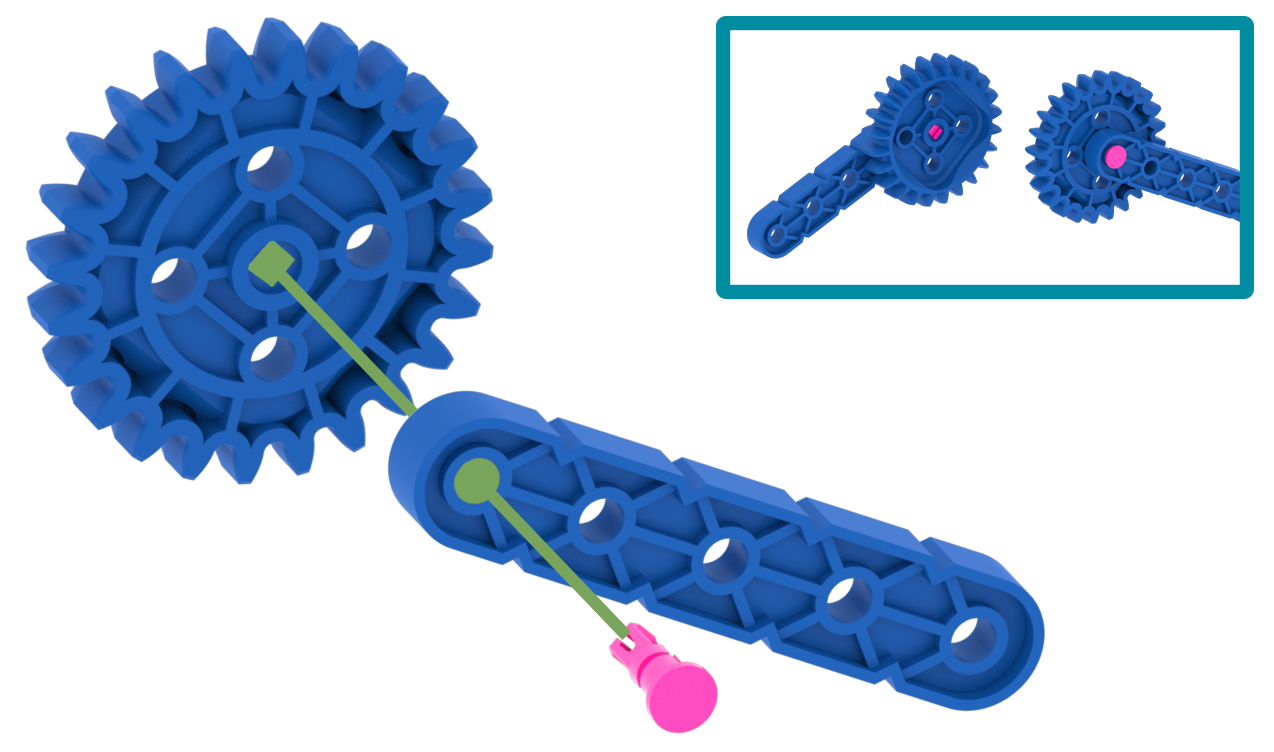

على سبيل المثال، يمكن إدخال الدبوس الوردي من خلال الشعاع الأزرق وسيمنعه غطاءه من المرور. تتناسب المنطقة الدائرية للدبوس الوردي مع فتحة الشعاع الأزرق ويمكن أن يتناسب الوتد المربع مع الفتحة المربعة للعتاد الأزرق مما يسمح للعتاد بالدوران بحرية.

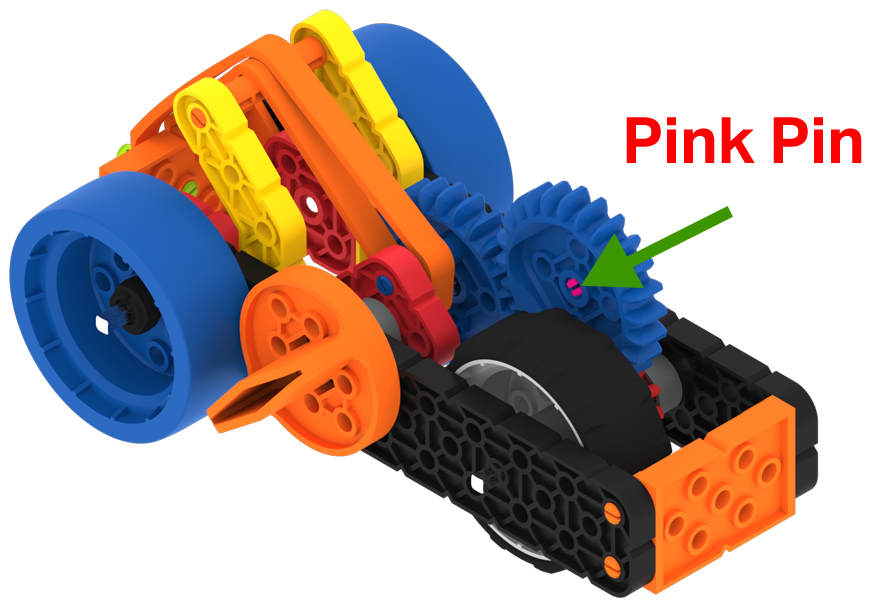

في مشروع Supercar، يسمح Pink Pin للعتاد الأزرق بالدوران بحرية ويوفر نقل الطاقة من الشريط المطاطي إلى العجلة الرمادية.

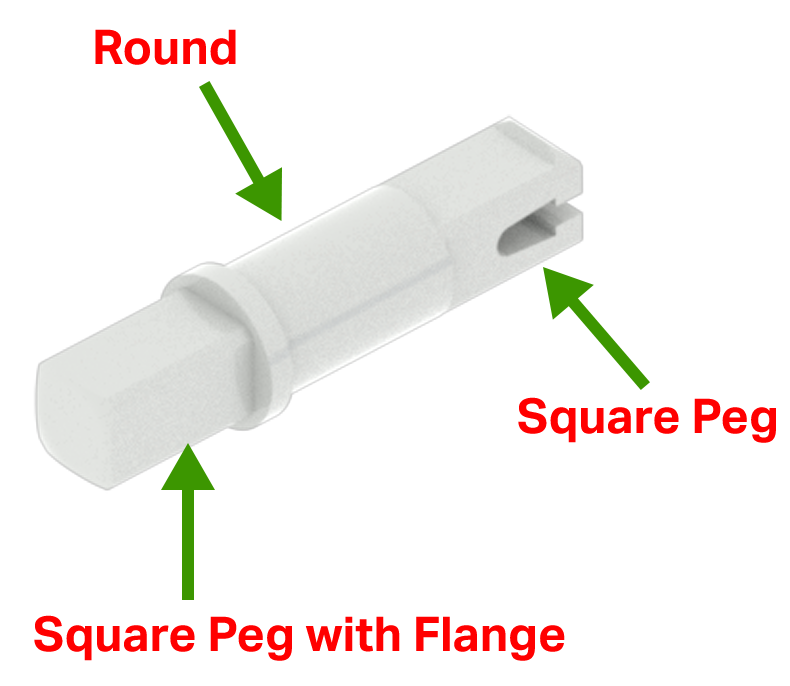

يحتوي الدبوس الرمادي على وتد مربع بشفة، ثم مقطع دائري، وتد مربع.

تسمح ميزات الدبوس الرمادي بإدخاله في محرك أو مقبض مما سيجبر الدبوس على الدوران. يمكن أن يمر الدبوس الرمادي عبر فتحة مستديرة في جزء ما ثم إلى الفتحة المربعة في جزء آخر.

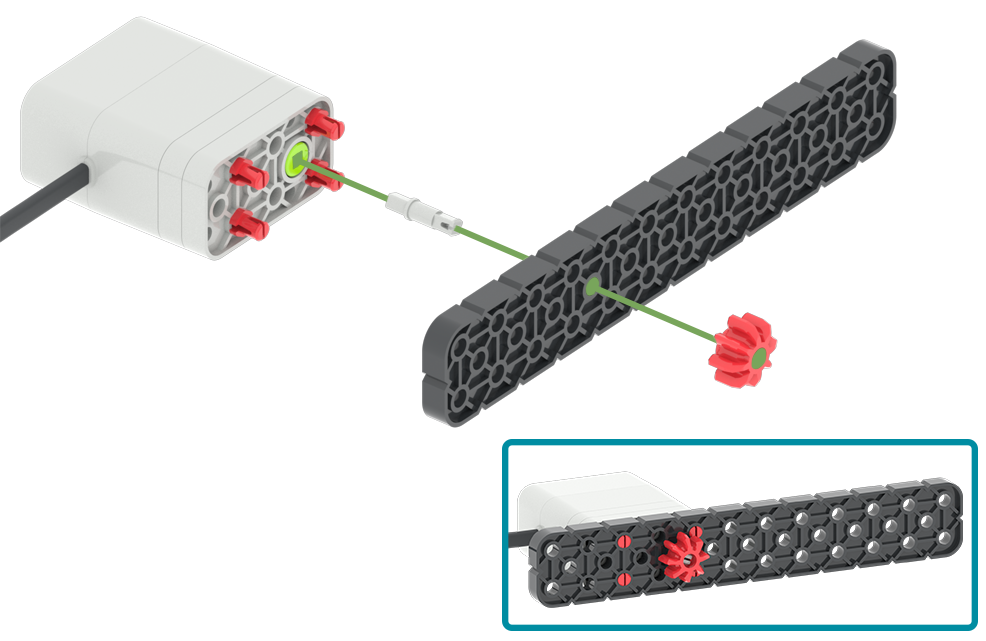

على سبيل المثال، يمكن إدخال الوتد المربع ذو الحافة الرمادية في المحرك ثم من خلال شعاع أسود كبير. على الجانب الآخر من الشعاع الأسود الكبير، يمكن إدخال ترس أحمر على الوتد المربع للدبوس الرمادي. سيسمح هذا للمحرك بتدوير Red Gear.

عند بناء المشاريع باستخدام نظام VEX GO، تكون هناك حاجة في بعض الأحيان إلى مساحة أكبر بين الأجزاء. المواجهات هي الروابط التي تسمح بحدوث ذلك. تحتوي المواجهات على ربط دائري في كل طرف وقسم أوسط يوفر مسافة بين الأجزاء.

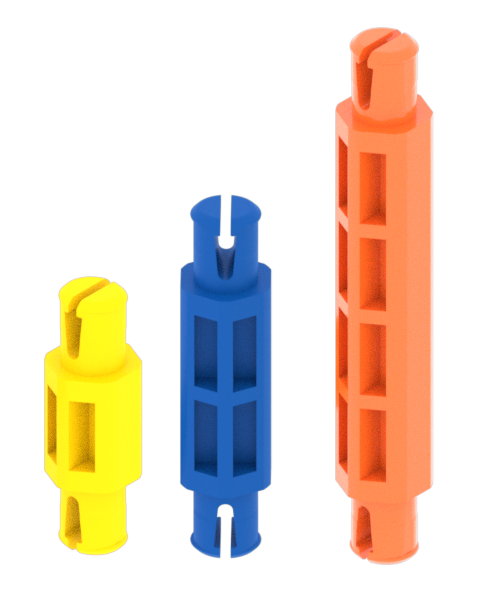

هناك ثلاثة أحجام مختلفة من المواجهات. وتشمل هذه:

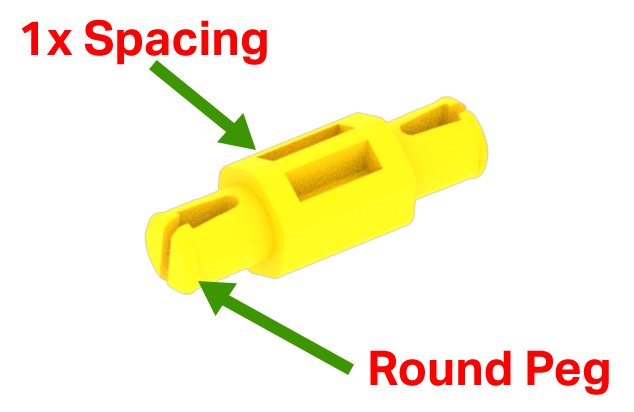

• يحتوي The Yellow Standoff على مسافة سماكة واحدة من الجزء البلاستيكي.
• يحتوي Blue Standoff على تباعد بسمكين من الأجزاء البلاستيكية.
• يحتوي The Orange Standoff على مسافة أربعة سماكات من الأجزاء البلاستيكية.

يمكن أن يكون التباعد بين الأجزاء مهمًا جدًا لمشروعك. على سبيل المثال، يمكنك استخدام مواجهتين باللون الأصفر بين شعاع زاوية أصفر وموصل أصفر. سيسمح لك ذلك بإرفاق مستشعر العين بحيث يتم توسيطه في منتصف مشروع Robot Arm الخاص بك.

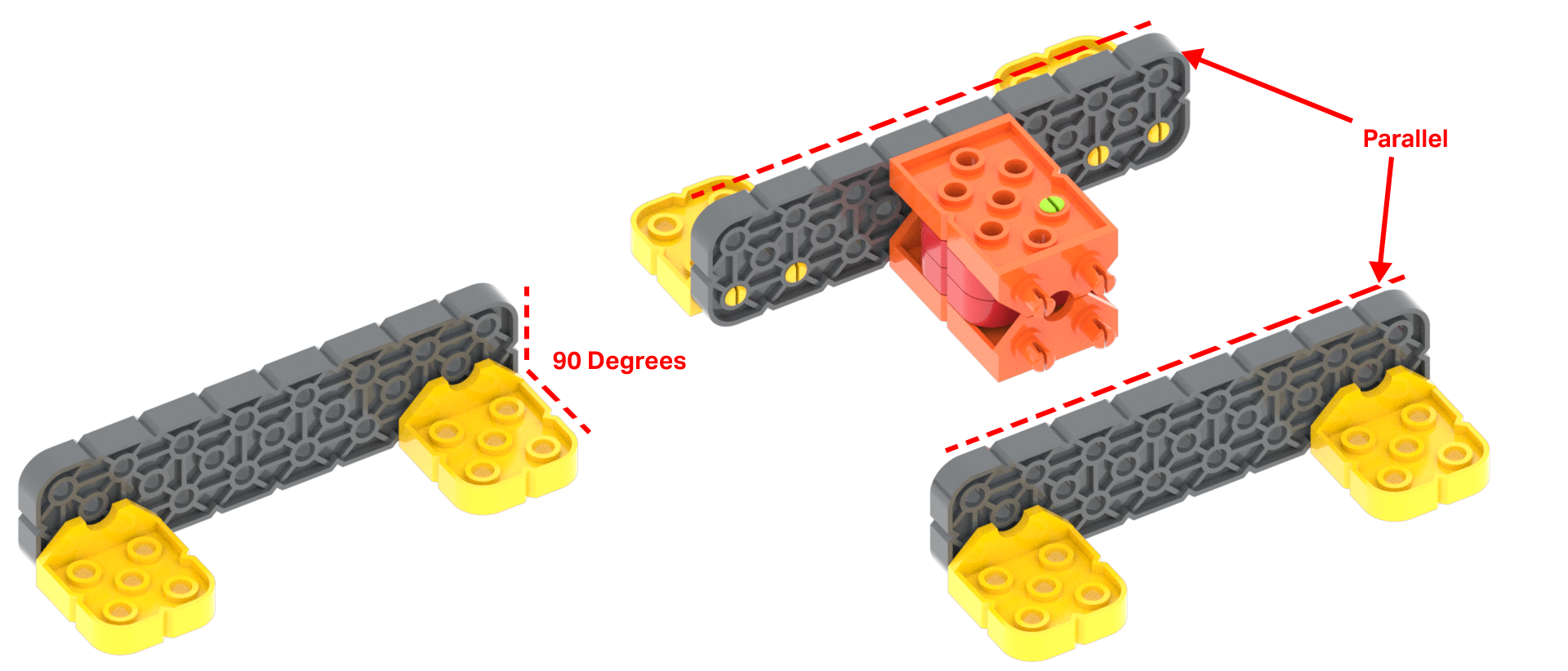

الموصلات هي أجزاء مفيدة للغاية. أنها تسمح لك بتوصيل جزأين معًا. يمكن أن تكون هذه الاتصالات على اتصال بزاوية 90 درجة مع بعضها البعض أو متوازية مع بعضها البعض.

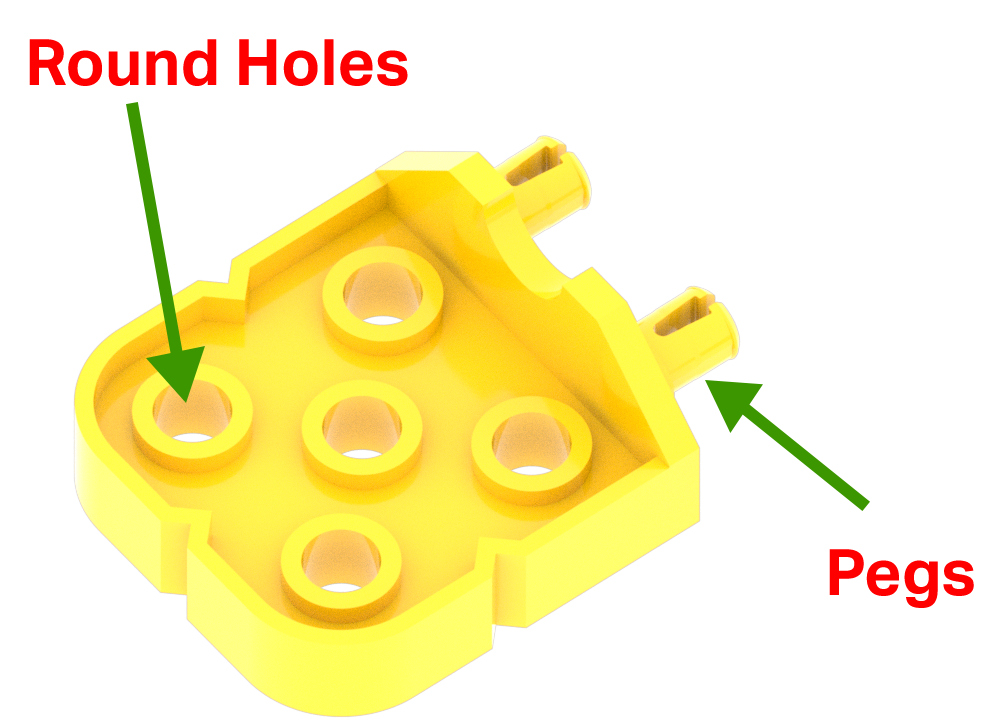

تحتوي الموصلات على ثقوب وأوتاد مستديرة.

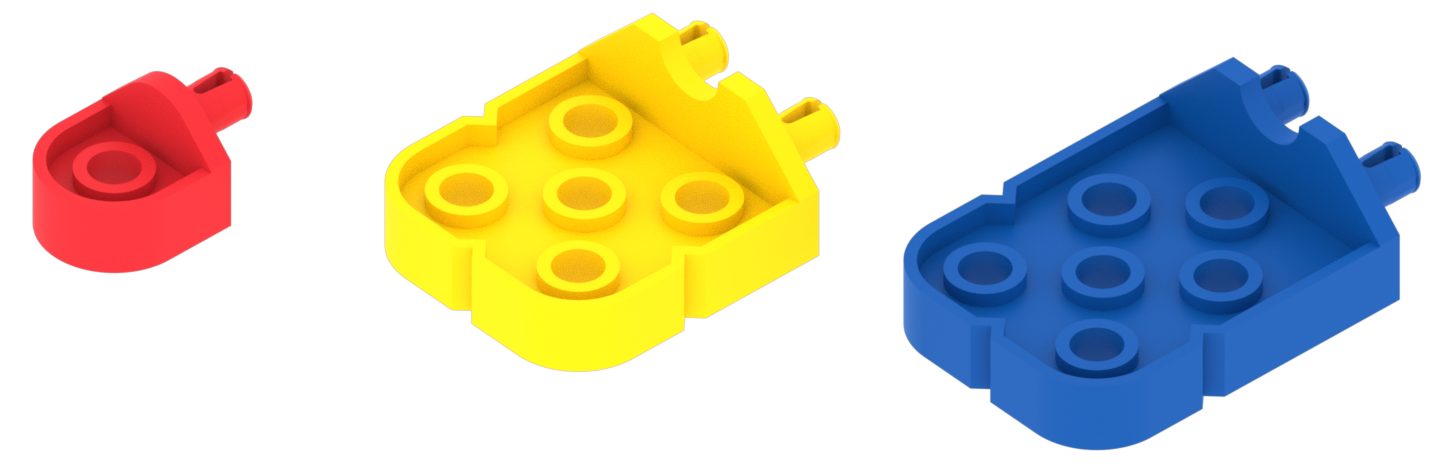

موصلات 90 درجة تأتي بثلاثة أحجام. وتشمل هذه:

• تحتوي الوصلات الحمراء على ربط واحد وفتحة واحدة. وهذا يسمح لهذه الموصلات بالقدرة على الدوران.
• تحتوي الموصلات الصفراء على خمسة ثقوب وأوتاد.
• تحتوي الموصلات الزرقاء على ستة فتحات وأوتاد. الموصلات الزرقاء أطول بفتحة واحدة من الموصلات الصفراء.

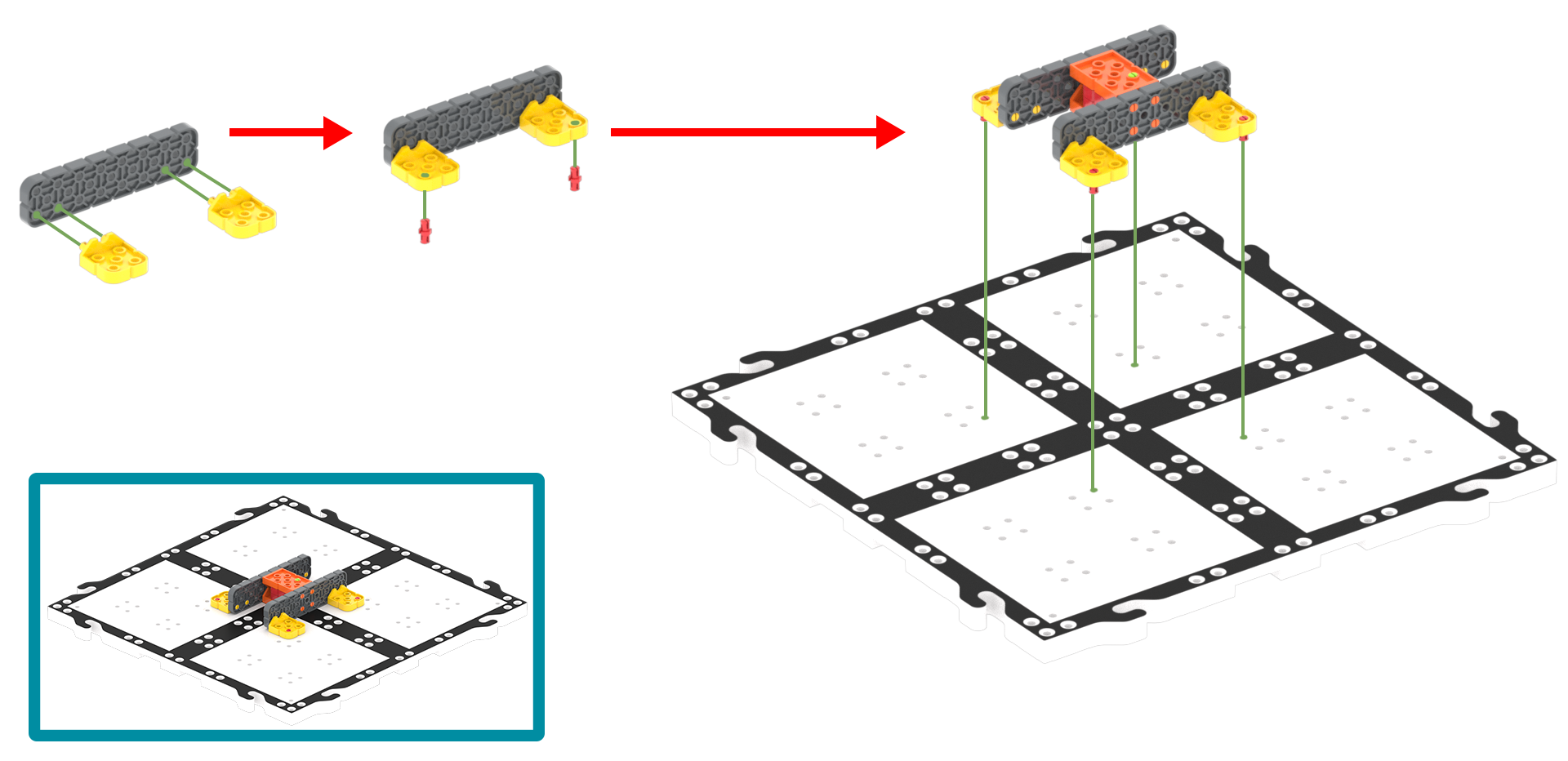

يعد ربط الأجزاء معًا بزاوية 90 درجة ميزة مهمة جدًا لنظام VEX GO. على سبيل المثال، يمكن استخدام موصلين باللون الأصفر لتوصيل شعاع رمادي كبير بزاوية 90 درجة بالبلاط لإنشاء قاعدة لمشروع Robot Arm الخاص بك.

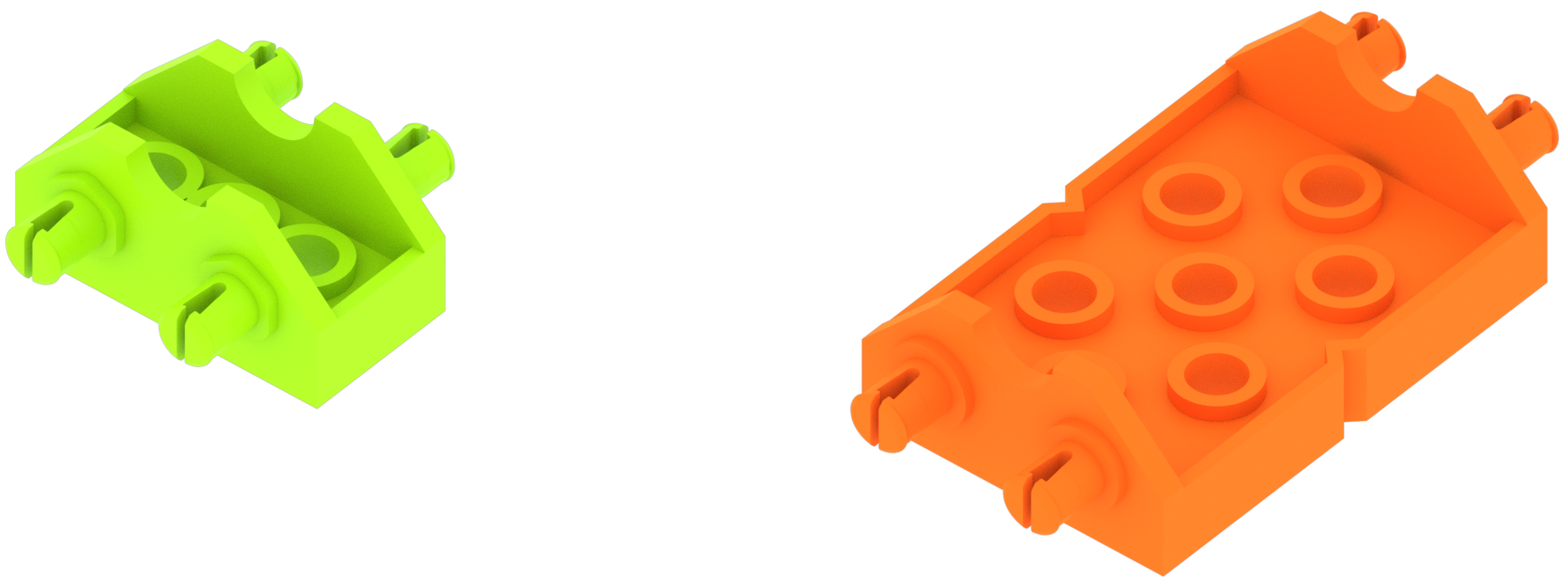

الموصلات المتوازية تأتي في حجمين. وتشمل هذه:

• تحتوي الوصلات الخضراء على أوتاد على كل جانب وفتحتين بين الأوتاد.
• تحتوي الموصلات البرتقالية على أوتاد على كل جانب وسبعة فتحات بين الأوتاد.

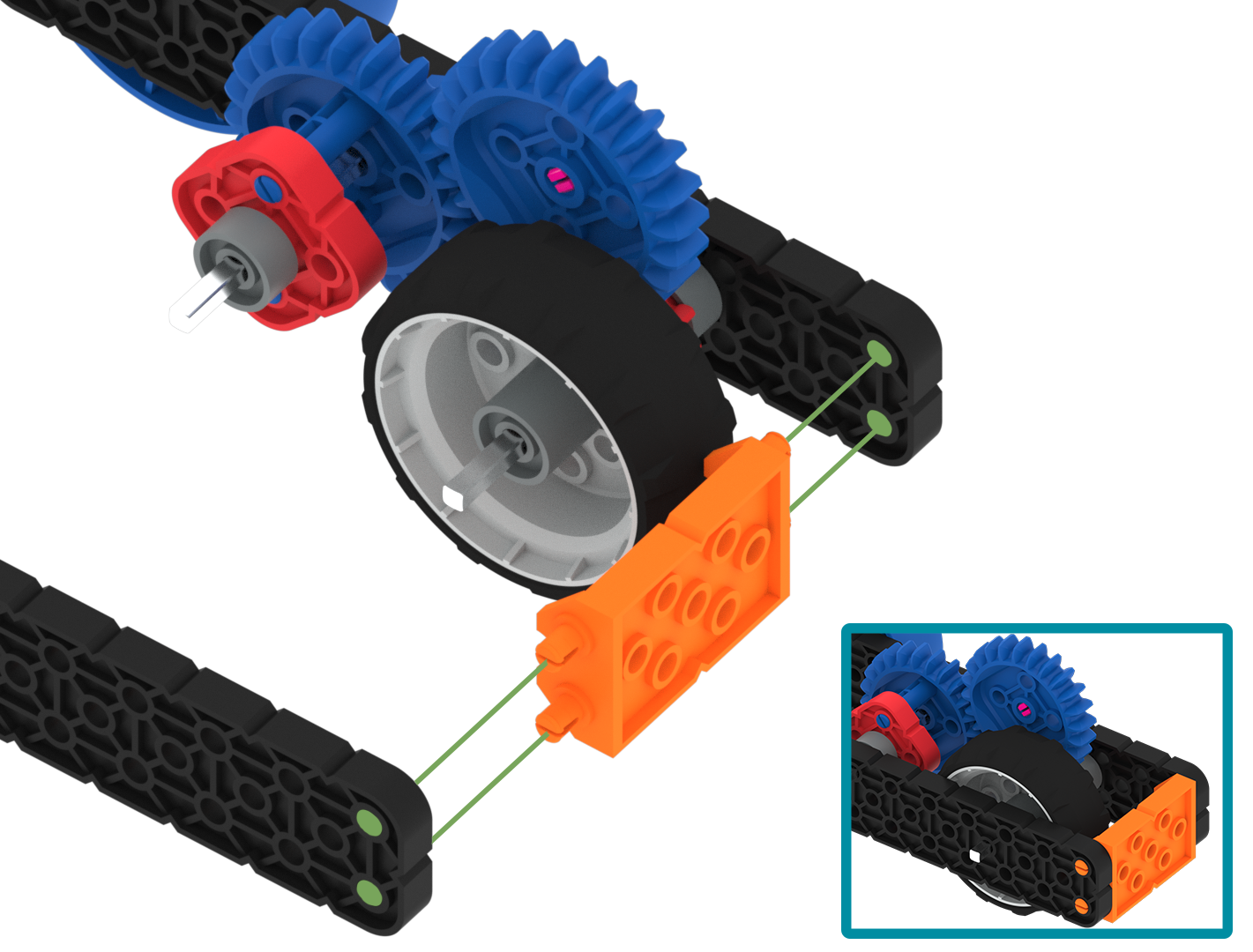

يمكن أن تكون الموصلات المتوازية مفيدة جدًا عند إنشاء المشاريع باستخدام نظام VEX GO. على سبيل المثال، يمكنك فصل شعاعين أسودين كبيرين متوازيين باستخدام موصل برتقالي عند بناء مشروع السيارة الخارقة الخاص بك.

يعد إجراء التوصيلات بين الأجزاء باستخدام نظام VEX GO أمرًا ممتعًا وسهلاً باستخدام المسامير والمواضع والموصلات. سوف يساعدونك على إنشاء اتصال مادي بين الأجزاء لتحويل خيالك إلى حقيقة.
