استخدام عوارض وألواح VEX GO

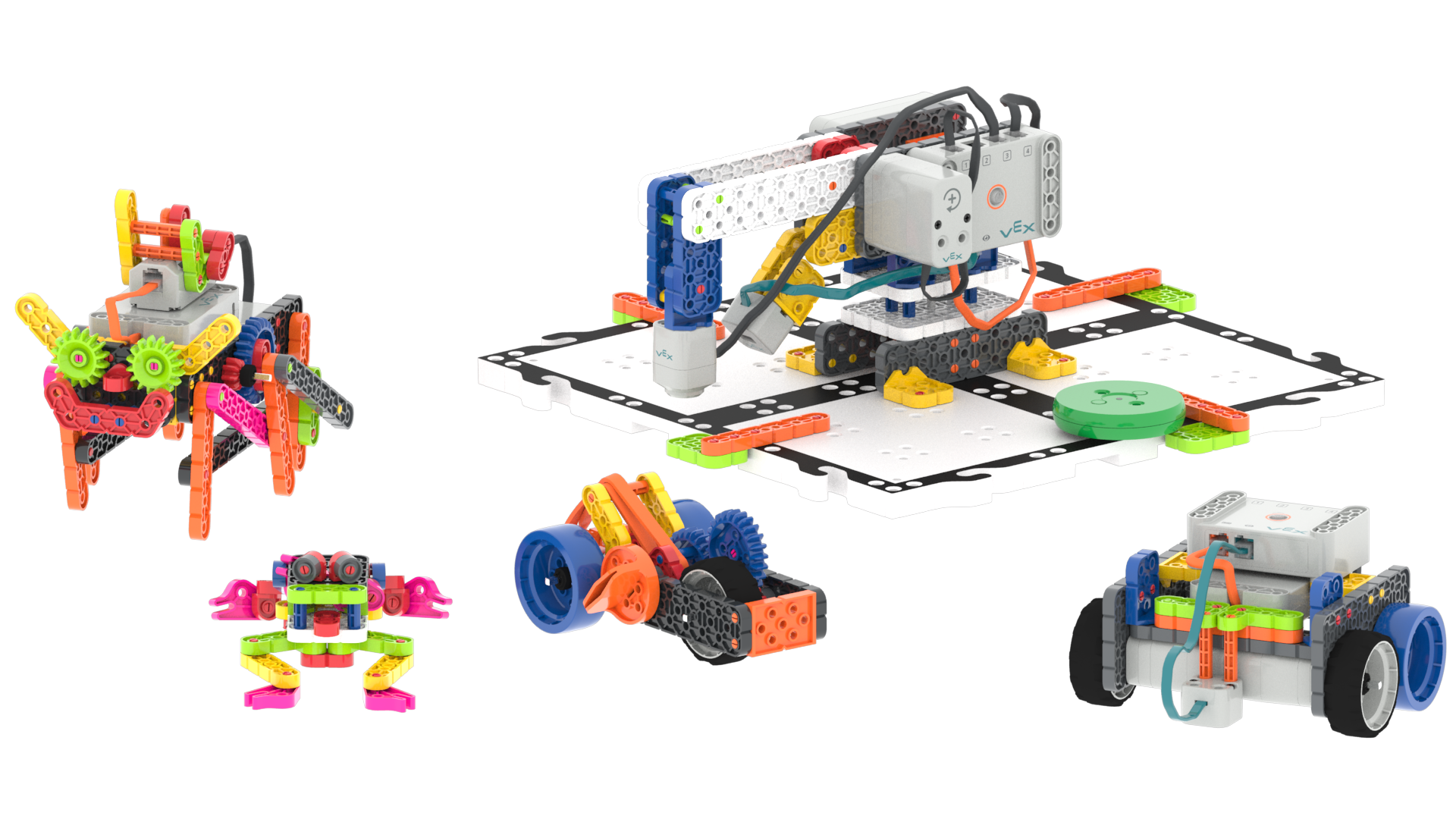

يعد نظام البناء VEX GO طريقة سهلة وممتعة للسماح للطلاب في الصفوف 3-5 ببناء العديد من المشاريع التعليمية. يمكن أيضًا استخدام مرونتها ووظيفتها في الدرجات العليا.


ستقدم لك هذه المقالة الأجزاء التي ستسمح لك ببناء مشاريع VEX GO.




أشعة

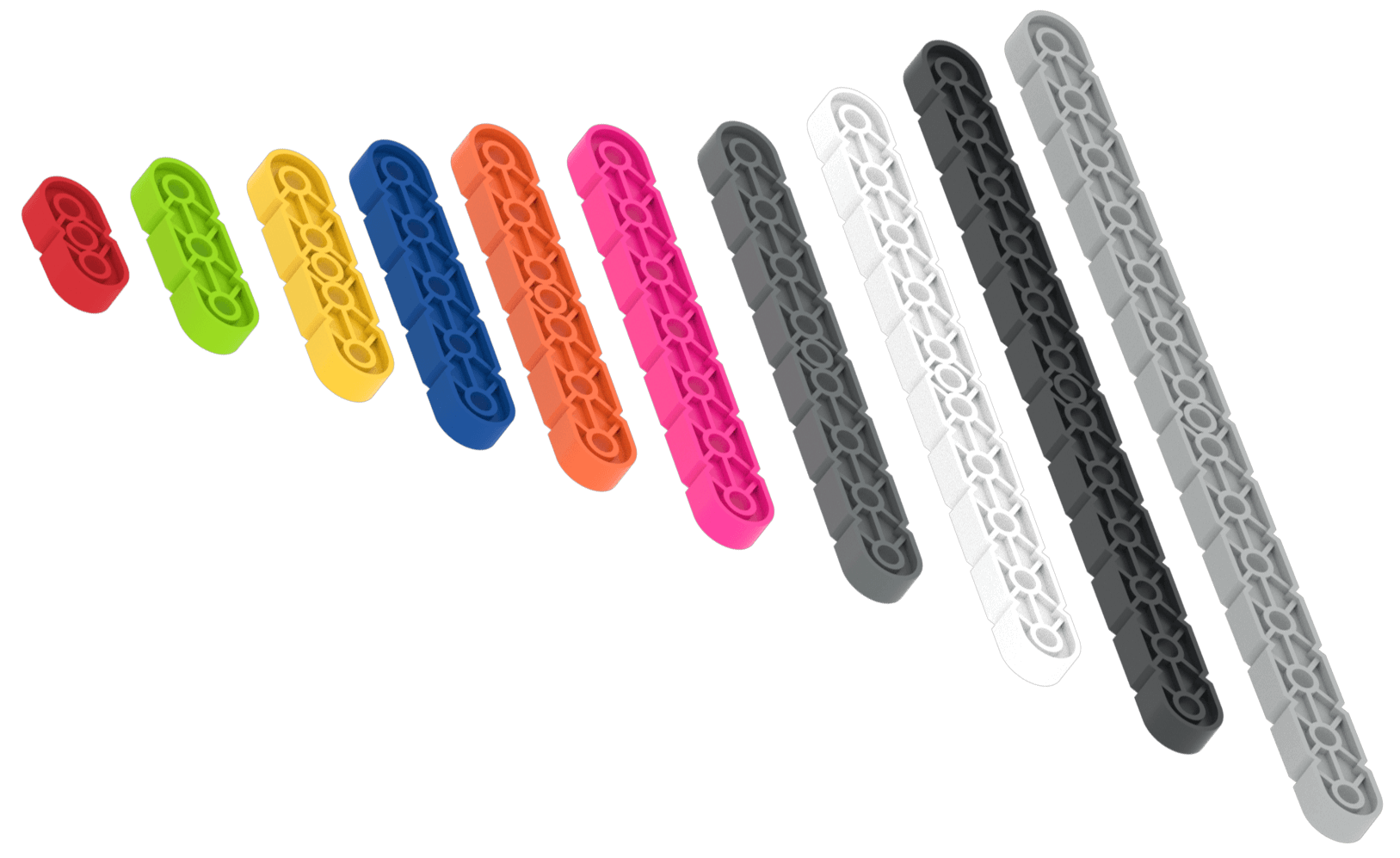

الحزم عبارة عن أجزاء بلاستيكية بعرض فتحة واحدة. يتم تحديد طولها من خلال لونها وتأتي في 10 أطوال مختلفة.

الشعاع الأصفر.png

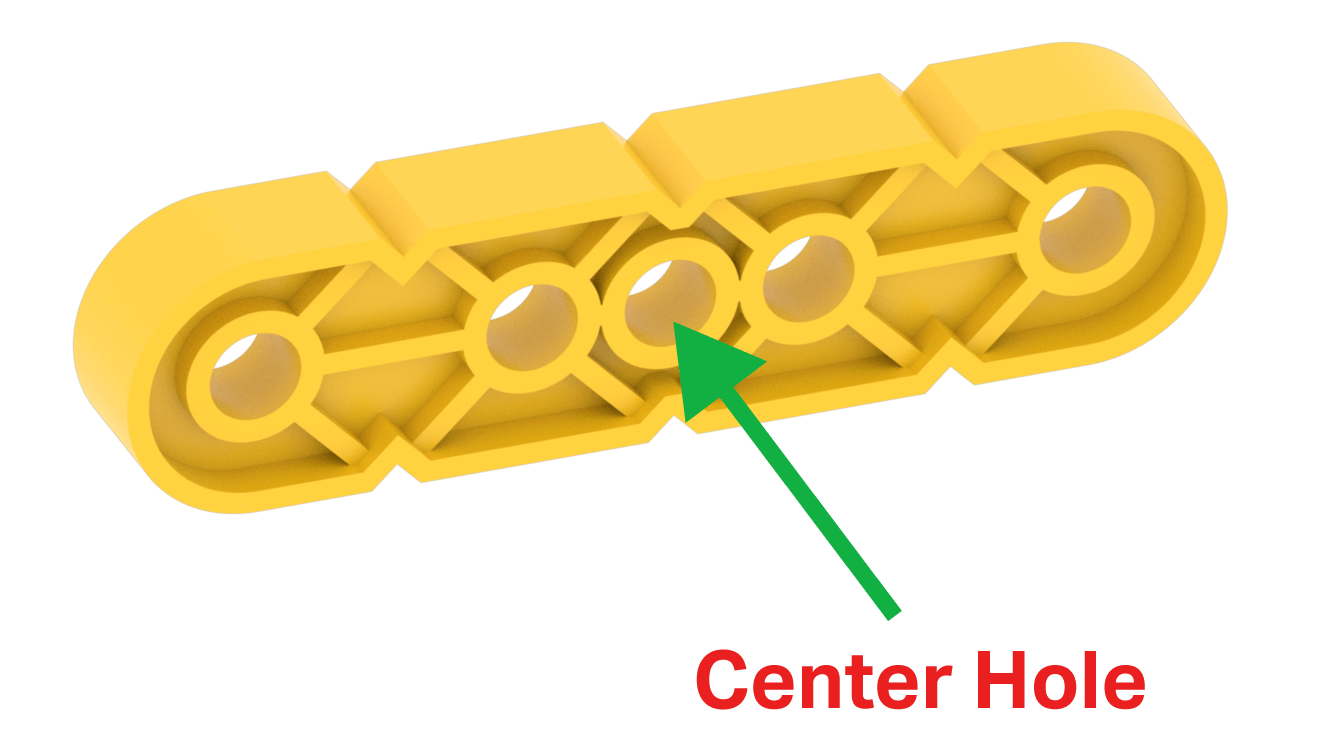

تحتوي كل حزمة من الحزم على فتحة مركزية تسمح لها بوضع موصل مباشرة في مركزها. توفر الثقوب المركزية قدرًا كبيرًا من المرونة عند بناء المشروع.

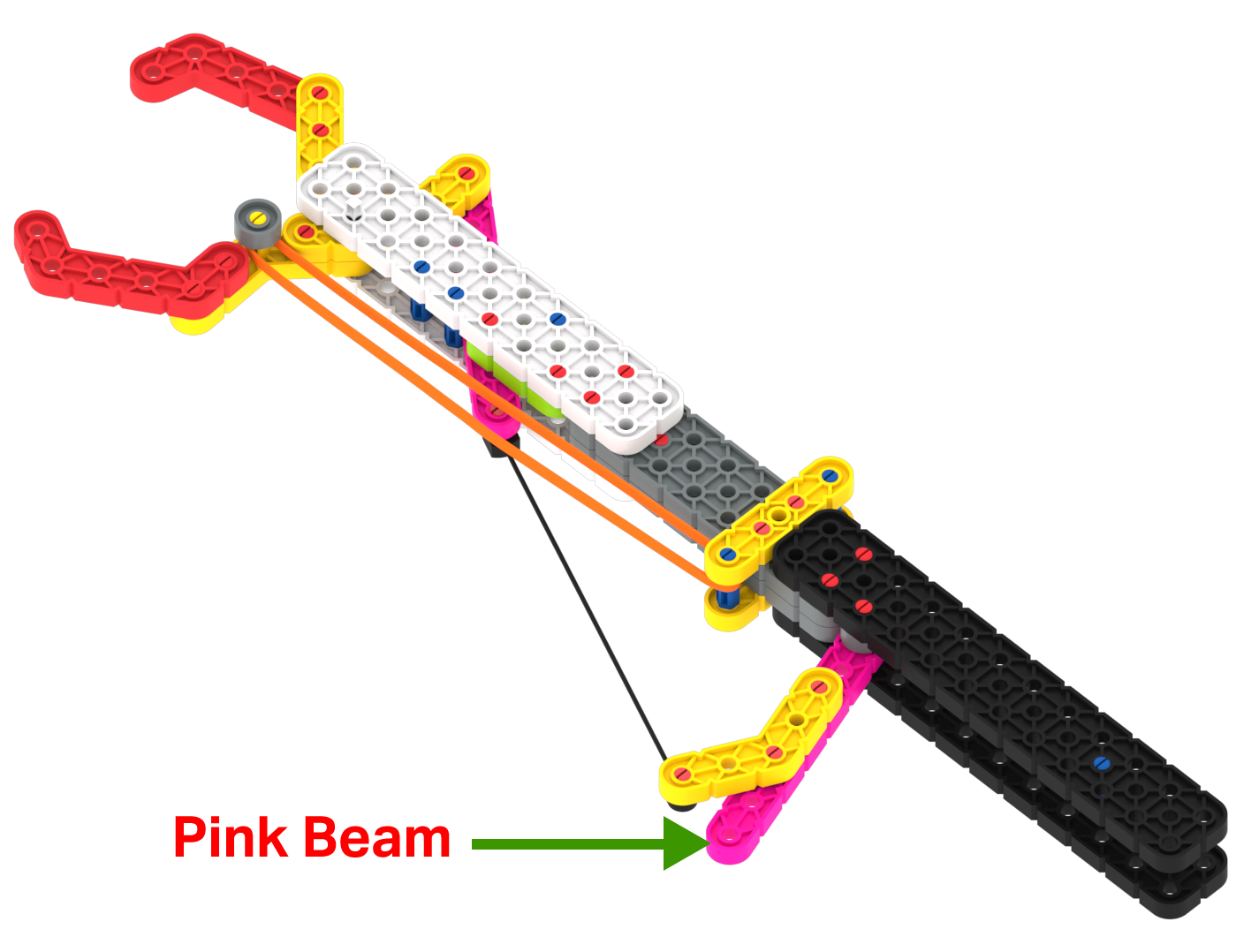

الحزم هي أجزاء بناء مفيدة للغاية. على سبيل المثال، في مشروع Adaptation Claw، يتم استخدامها لعدد من الأشياء. يتم استخدام الشعاع الوردي كمقبض سحب لإغلاق المخلب.



عوارض زاوية

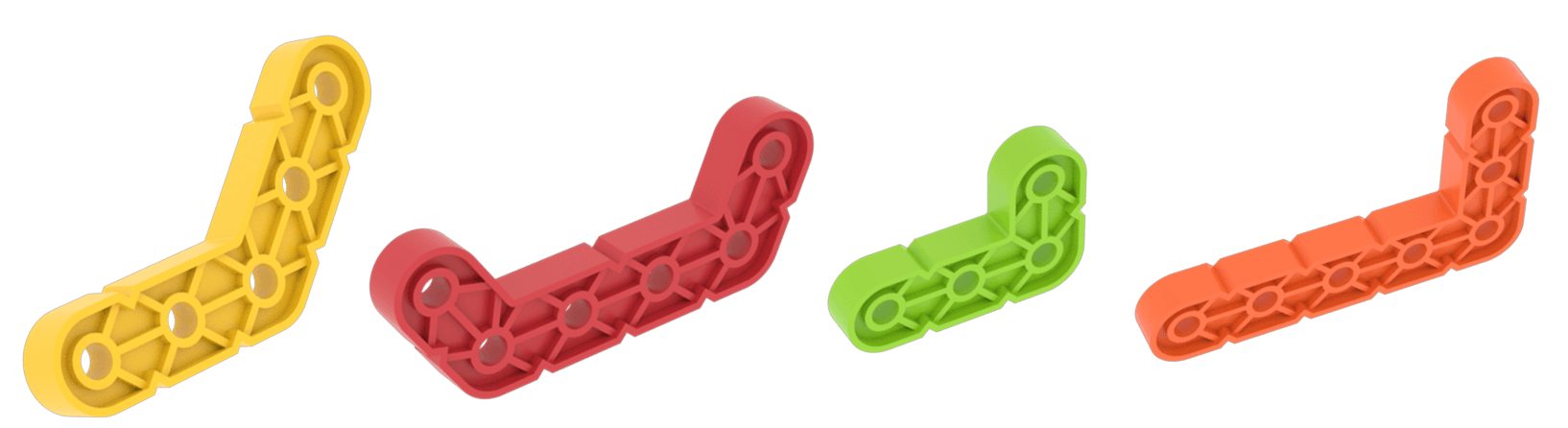

عوارض الزاوية هي عوارض بعرض فتحة واحدة ولها زاوية. هناك أربع حزم زاوية، بما في ذلك:

  • شعاع زاوية أصفر بزاوية 45 درجة
  • شعاع زاوية أحمر بزاوية 60 درجة على كل طرف
  • شعاع زاوية أخضر أصغر بزاوية 90 درجة
  • شعاع زاوية برتقالي أكبر بزاوية 90 درجة

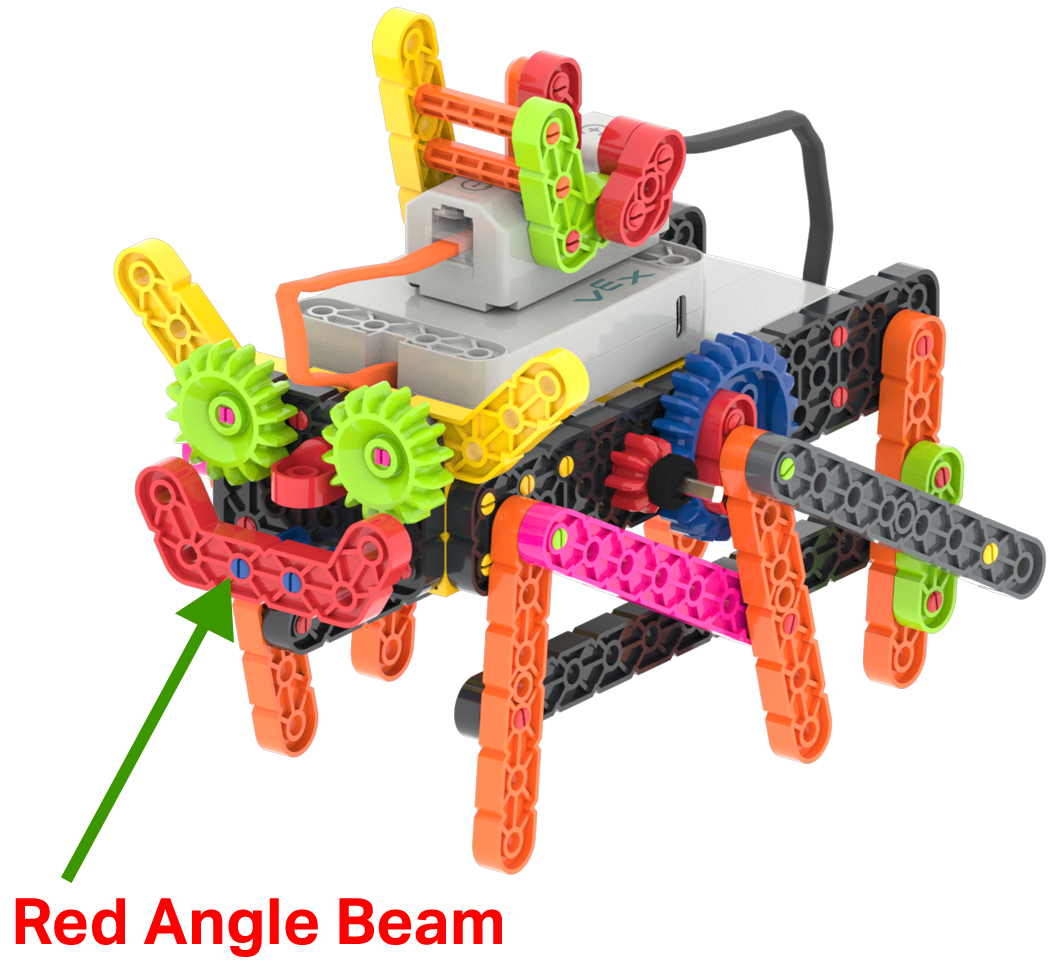

تسمح الحزم الزاوية للمشاريع بوضع الهياكل بزاوية. يعد هذا مفيدًا جدًا، سواء كان مشروعك يحتاج إلى وضع جزء رئيسي بزاوية أو إضافة مثيرة للاهتمام. على سبيل المثال، في مشروع الزاحف، يصنع شعاع الزاوية الحمراء فمًا ممتعًا للروبوت.



عوارض كبيرة

شعاع أبيض كبير.png

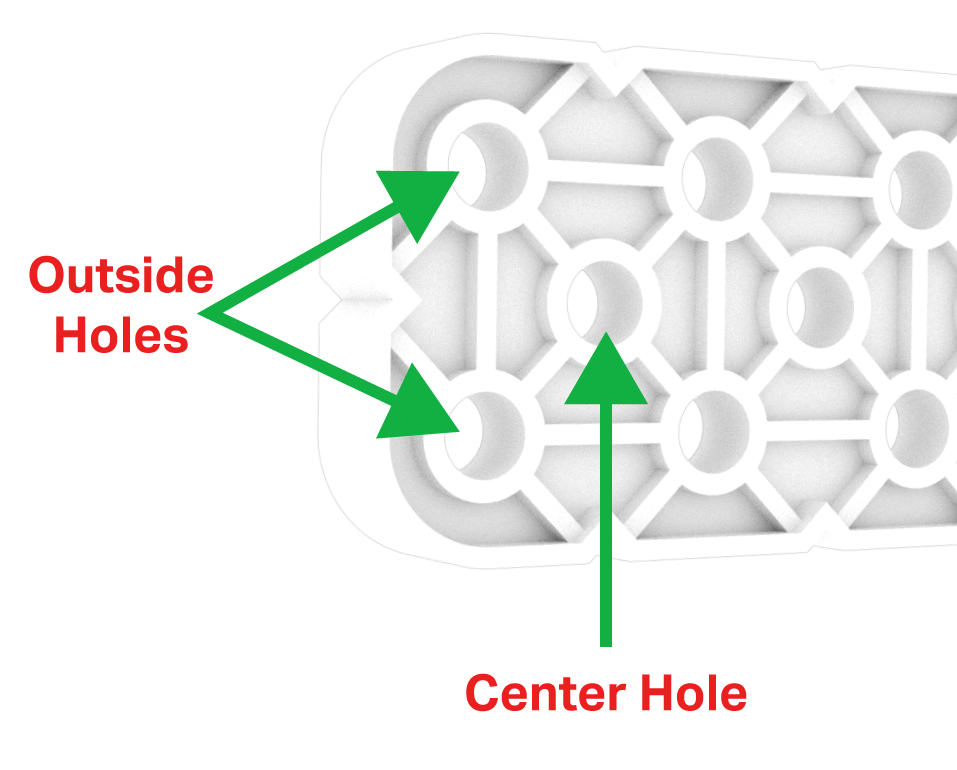

تحتوي الحزم الكبيرة على نمط مفيد جدًا من الثقوب. يوجد صفين خارجيين من الثقوب المصطفة مع بعضها البعض. يوجد صف مركزي من الثقوب يقع في منتصف المسافة بين كل فتحة من الفتحات الخارجية. يسمح هذا النمط بالعديد من الطرق المختلفة التي يمكن من خلالها ربط الحزم الكبيرة بأجزاء أخرى.

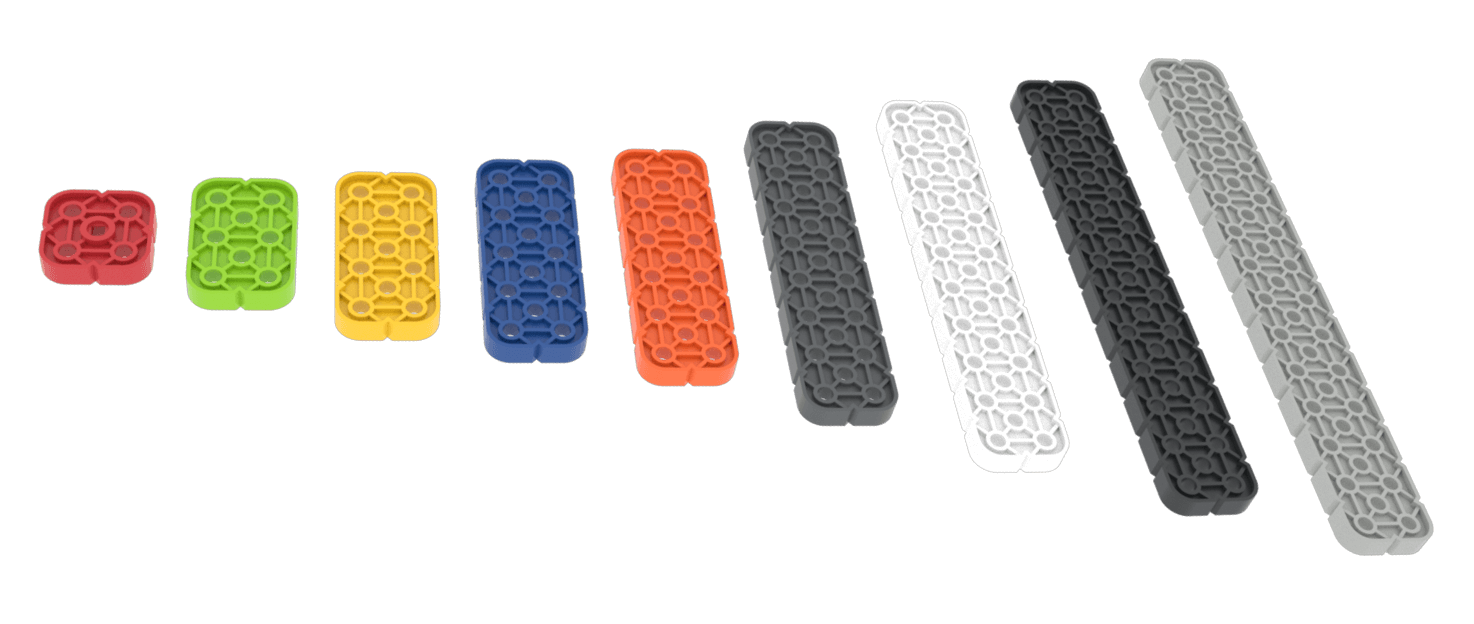

يتم تحديد أطوال الشعاع الكبيرة من خلال لونها وتأتي بتسعة أطوال مختلفة.

شعاع المربع الأحمر

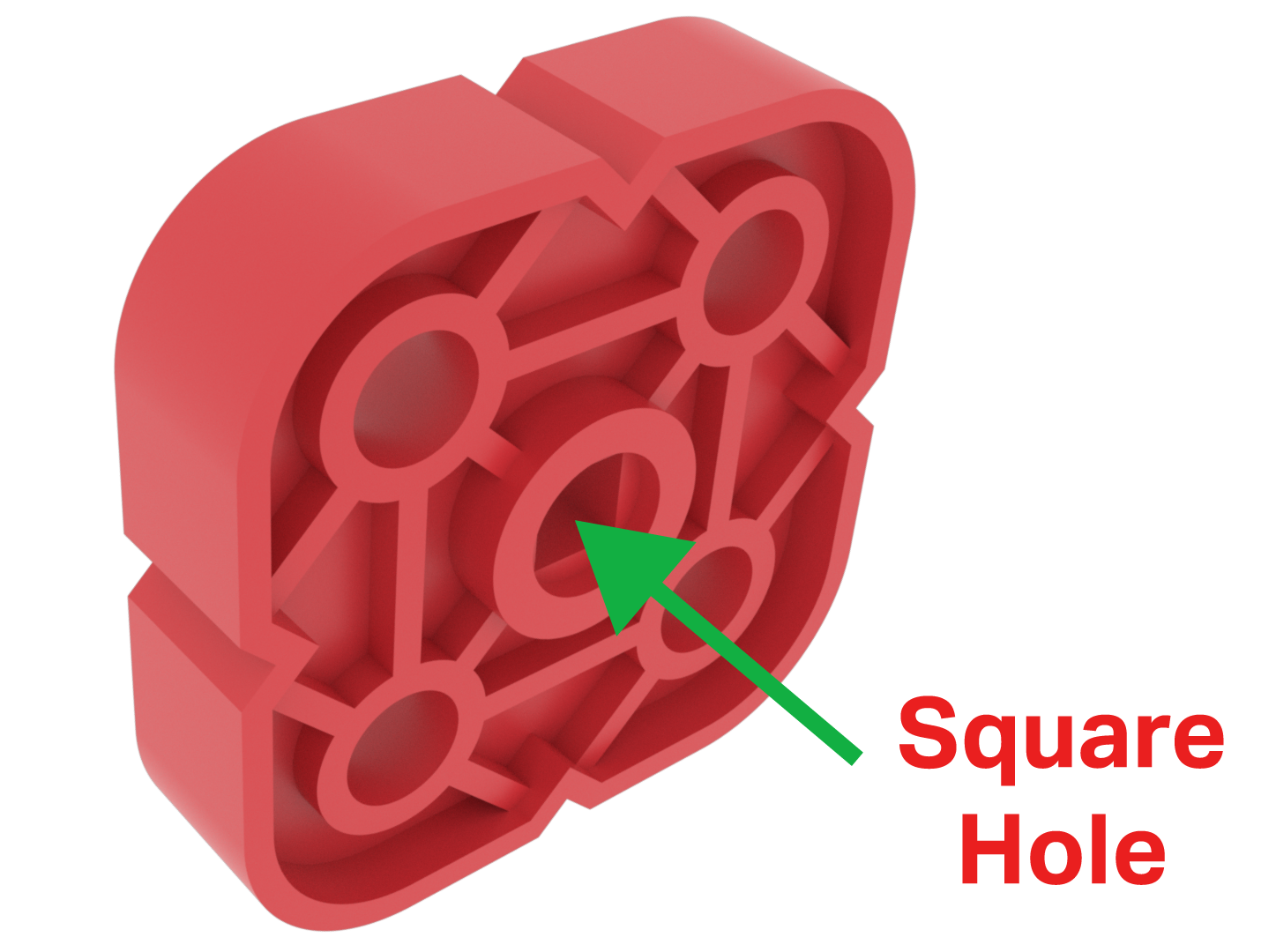

شعاع المربع الأحمر عبارة عن شعاع كبير خاص. وهو عبارة عن ثقبين عرضًا وفتحتين طولًا، مما يجعله جزءًا مربعًا. الميزة الخاصة لشعاع المربع الأحمر هي الفتحة المركزية. الثقب المركزي عبارة عن ثقب مربع.

تسمح الفتحة المربعة بإدخال دبوس مربع أو عمود في الفتحة. سيتم إجبار شعاع المربع الأحمر على الدوران عندما يضطر الدبوس/العمود المربع إلى الدوران.

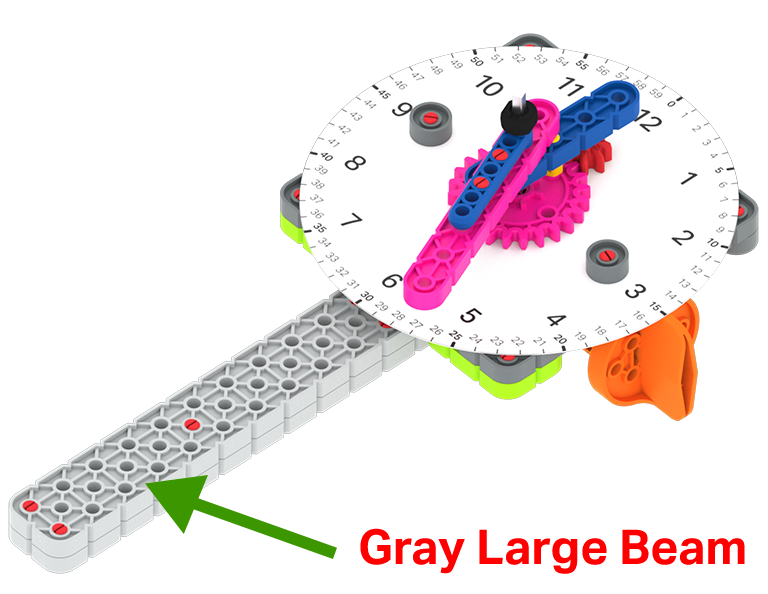

تستخدم العوارض الكبيرة كأجزاء رئيسية في العديد من المشاريع. على سبيل المثال، يتم استخدام شعاعين كبيرين باللون الرمادي في مشروع الساعة كمقبض للساعة.



لوحات

لوحة بيضاء.png

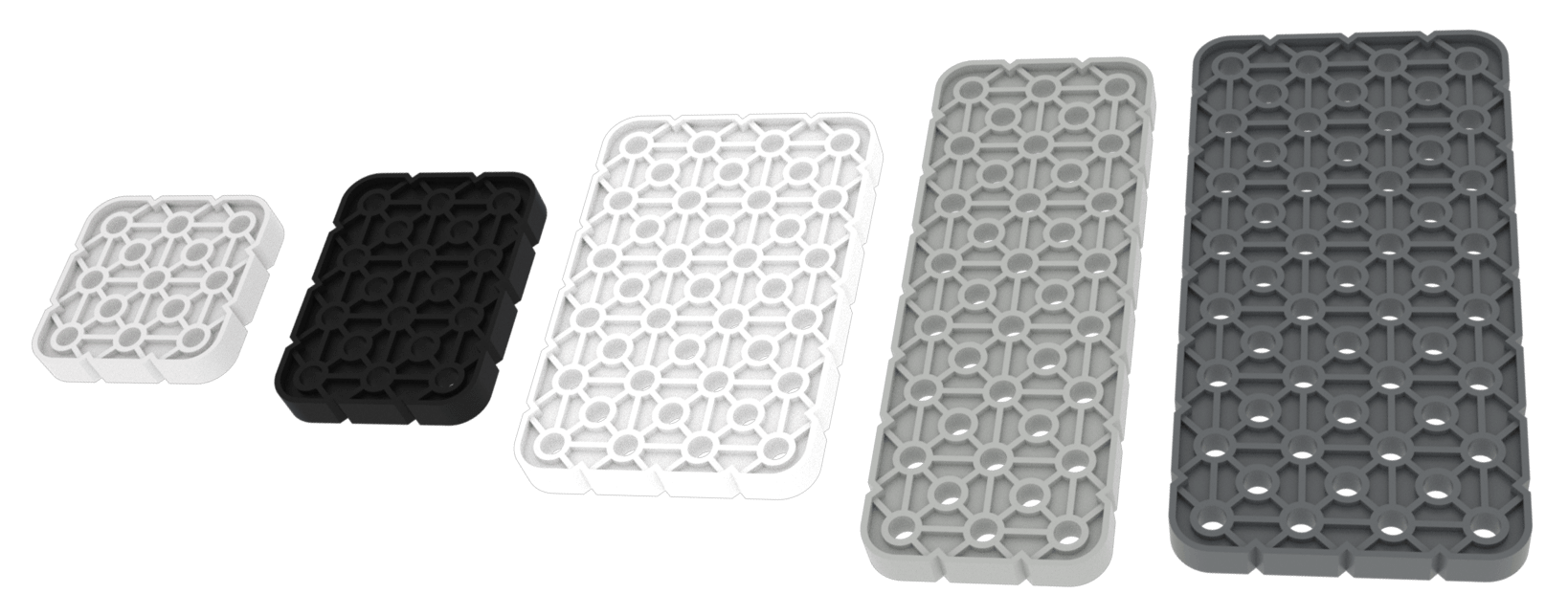

اللوحات هي أوسع الأجزاء البلاستيكية وتأتي بعرض ثلاثة ثقوب وعرض أربعة ثقوب. تستخدم اللوحات نفس نمط الثقب مثل العوارض الكبيرة.


تأتي اللوحات بخمسة أطوال مختلفة. يتم تحديد أطوالها المختلفة حسب اللون.

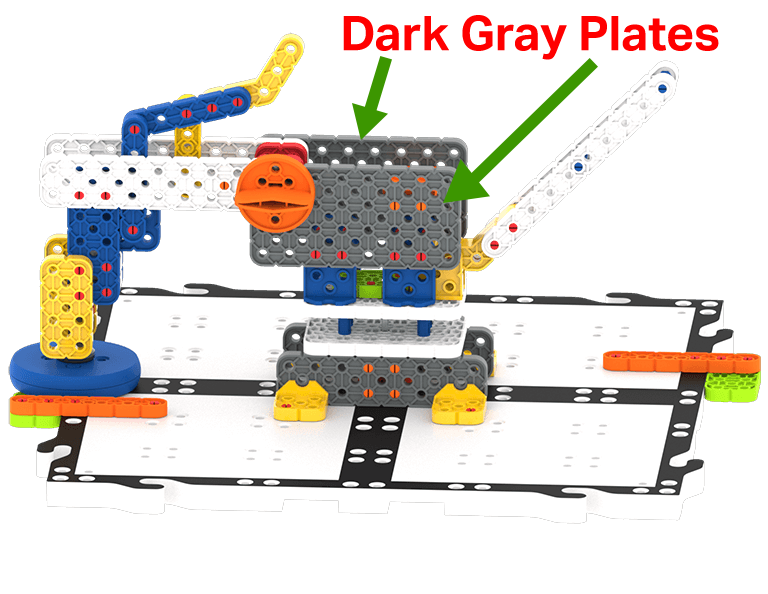

تعتبر اللوحات مفيدة جدًا في مشاريع البناء لأنها توفر العديد من الثقوب لتوصيل الأجزاء الأخرى. على سبيل المثال، في مشروع Robot Arm، توفر لوحتان باللون الرمادي الداكن العديد من الثقوب لربط الأجزاء الأخرى.

العوارض، العوارض الزاوية، العوارض الكبيرة، والألواح هي الأجزاء الموجودة في نظام VEX GO والتي ستسمح لك بنقل مشروعك من الخيال إلى الواقع.
